Количество и состав

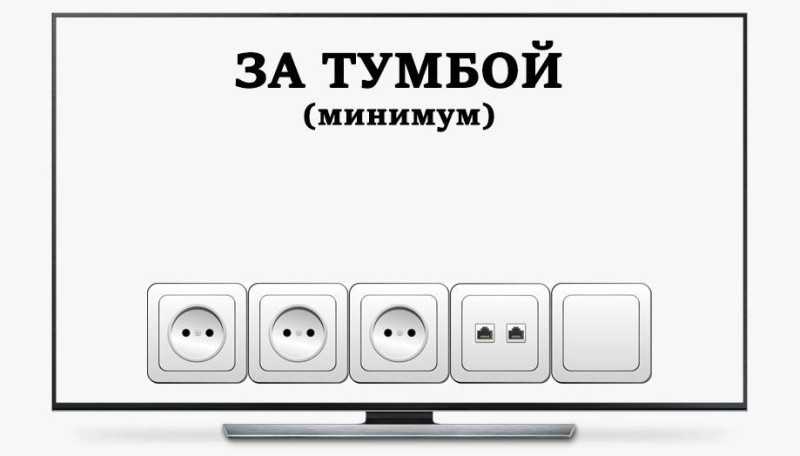

Правило №3 МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.
Сюда входят:
фальш розетка – 1шт
интернет RJ45 – (лучше двойная Lan/Lan)
Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.
Вот тут есть подробное объяснение почему нужно делать именно так.
220V – 3шт
Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.
Правило №4 ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.
фальш – 1шт
RJ45 – 1шт
розетка 220V – 4шт (3шт+1резерв)
Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.
Придется ее изготавливать либо самостоятельно из двух рамок 4+3.
Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.
Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.
Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.
Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.
С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.

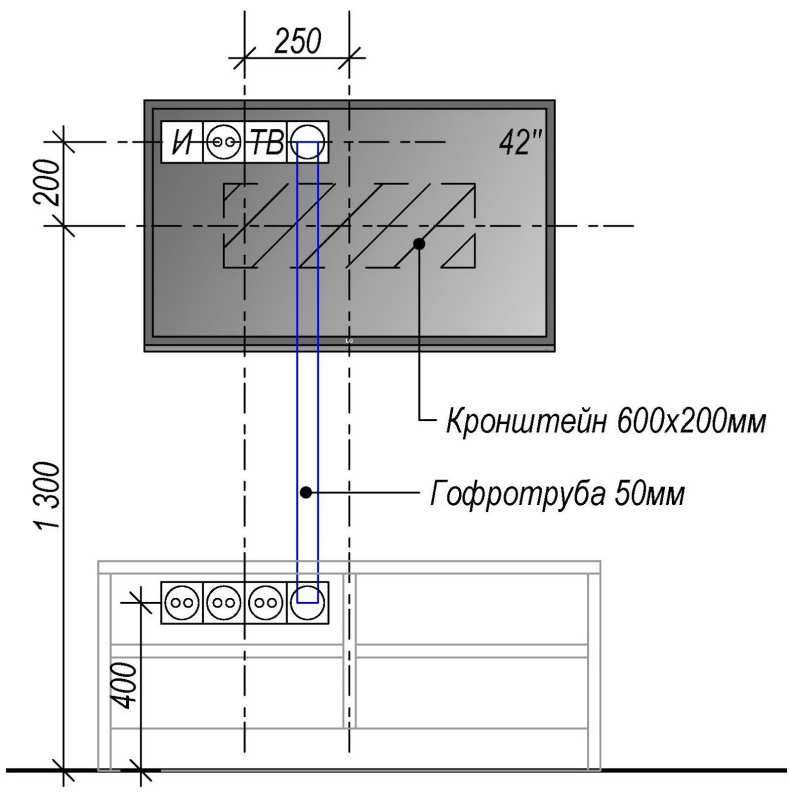

Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.
Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.
Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы
можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):
https://youtube.com/watch?v=jXKCbgGvrt8%3F
Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.
Установка
При установке конвекторов нужно соблюдать правила противопожарной безопасности, работы с бытовыми электроприборами. Несмотря на безопасность, предохранительные модули, повешенный на стену конвектор — потенциальная угроза для жизни, здоровья людей, домашних животных.
Общие требования к установке
Чаще вопросы по установке конвекторов возникают с настенными, внутрипольными моделями.
В случае установки настенного конвектора нужно соблюдать требования:
Если планируется установка внутрипольного конвектора, нужно помнить:
Монтаж
Монтаж сводится к извлечению из упаковки, сборки кронштейна крепления, разметки отверстий в стене для саморезов (нужно контролировать параллельность полу строительным уровнем), привинчиванию кронштейна, установке прибора.
С внутрипольной конструкцией несколько сложнее. Разумнее монтировать в монолитные стяжки из бетона. После вскрытия чистового пола, в черном полу штроборезом формируются углубления под корпус прибора, кабели питания. На дно углубления ровным слоем наносится цементный, гипсовый раствор. Сверху устанавливается устройство, в промежутки между корпусом и стенками углубления помещается раствор.
Уложенный в канавки кабель заливают раствором. После высыхания конструкции чистовой пол возвращают на место, стык с бортиком прибора герметизируют силиконовым герметиком. Сверху устройство закрывают входящей в комплект съемной декоративной решеткой.
Подключение через контактор
Основные типы ТВ розеток
Производители делят розетки для тв антенны на три типа:
- одиночные;
- оконечные;
- проходные.
Одиночная или простая телевизионная розетка
| ТВ розетка одиночная Legrand Etika | TV розетка одиночная Legrand Valena | ТВ розетка простая Schneider Electric Glossa | TV розетка простая Schneider Electric Unica |
Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.
Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.
Проходная ТВ розетка
| TV розетка проходная Legrand Etika | ТВ розетка проходная Legrand Valena | TV розетка проходная Schneider Electric Glossa | ТВ розетка проходная Schneider Electric Unica |
Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.
Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.
Оконечная ТВ розетка
| TV розетка оконечная Legrand Etika | TV розетка оконечная Legrand Valena | ТВ розетка оконечная Schneider Electric Sedna | ТВ розетка оконечная Schneider Electric Unica |
Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.
Вы можете купить как продукцию ведущих европейских брендов, так и российскую.
Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:
- Legrand: Valena, Etika, Celian, Galea Life;
- GIRA: SYSTEM 55, Е 22, F100;
- Schneider Electric: Sedna, Glossa, Odace, Unica;
- IEK: Кварта
Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.
Алгоритм подключения
Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.
- Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
- После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
- После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.
Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.
Теперь приступаем непосредственно к подключению тв розетки.
Предварительно зачищаем два подключаемых кабеля.
После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
Затем по схожей схеме подключаем кабель, который питает следующую розeтку
На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.
Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.
https://youtube.com/watch?v=Od9e5LgcKyU
Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.
Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.
Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.
Виды ТВ розеток
Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь
Бывает еще одна стрелочка указывающая наверх.
Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.
Вообще бывают 3 типа телевизионных розеток:
одиночные
оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)
проходные
Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.
Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.
Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.
Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.
Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.
Схема подключения нескольких телевизоров через проходные розетки:
Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением
Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.
За и против
Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно
Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора
У правильного монтирования оборудования ряд преимуществ:
- Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
- Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
- Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
- Включение необходимой техники в один блок.
- Создание безопасности для детей. Они не дотянутся до разъемов.
Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.
Конструктивные особенности ТВ розеток
В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.
Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.
Различают два типа включения телевизионных розеток, а именно:
- Подключение по схеме звезда;
- Проходная схема подключения
Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:
- Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
- Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
- Разъем SAT — подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;
Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.
Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.
Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.
Телевизор в спальне – на какой высоте?
Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?
Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!
Правило №7
В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.
Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:
Она рассчитана исходя из стандартной высоты кровати в 45см.
Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).
Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.
Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.
В спальне мы как правило лежим, а не сидим (удивительно, правда ). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.
Загадочная розетка TV RD SAT и её собратья
Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.
Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.
Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.
Давайте разберёмся с премудростями названий на примере продукции компании Legrand
Розетки TV-RD-SAT
Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.
| Розетка Legrand Galea Life TV-RD-SAT проходная | Розетка Legrand Galea Life TV-RD-SAT оконечная |
Розетки TV-FM-SAT
Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.
| Розетка TV-FM-SAT звезда Legrand Valena | Розетка TV-FM-SAT оконечная Legrand Valena | Розетка TV-FM-SAT проходная Legrand Valena | Розетка TV-FM-SAT Legrand Celiane |
Розетки TV-RD (FM)
Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки
| Розетка TV-R (TV-FM) одиночная Legrand Celiane | Розетка TV-R (TV-FM) оконечная Legrand Celiane | Розетка TV-R (TV-FM) проходная Legrand Galea Life |
| Розетка TV-R-SAT на 2 кабеля Legrand Etika | Розетка TV-R-SAT на 2 кабеля Legrand Celiane | Розетка TV-R-SAT на 2 кабеля Legrand Celiane |
Розетки типа ТВ — интернет
Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.
| Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane |
Какие TV розетки нужны для спутниковой тарелки
Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).
Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.
Виды ТВ розеток
Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.
- Для приёма спутникового вещания необходима модель с маркировкой SAT.
- Для приема радио маркировка FM.
- Для аналогового, кабельного и цифрового сигнала маркировка TV.
Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.
Виды телевизионных розеток
Одинарная ТВ
Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.
Проходная
Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.
Какая разница между оконечной и простой моделями
Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.
