Подключение кабеля без ТВ розетки
А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:
не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.
Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).
В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.
Смотрится это все также красиво, как и на обыкновенной розетке.
Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

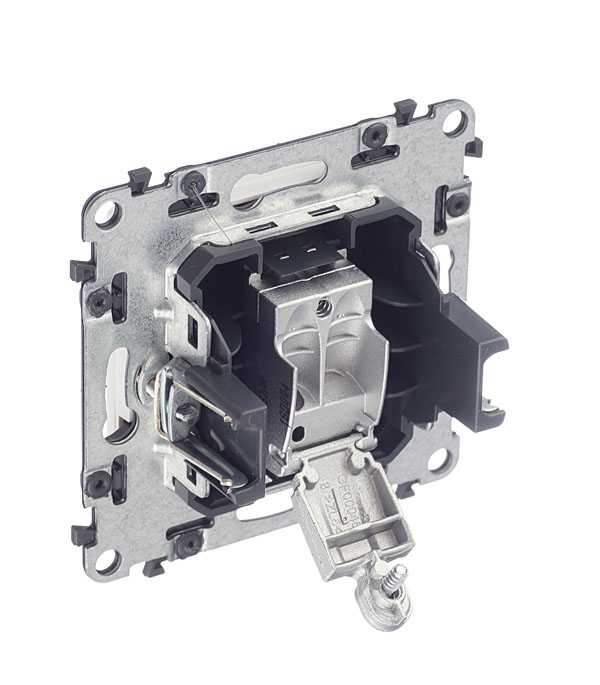

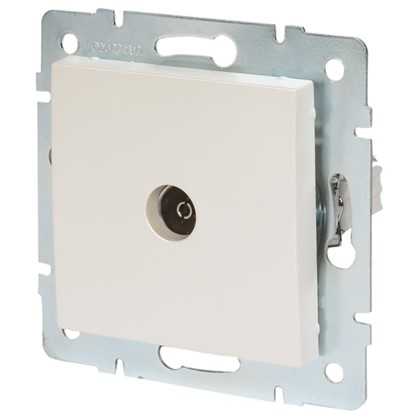

Из чего состоит телевизионная розетка
Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:
- Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
- Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
- Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
- Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.
Главные отличия антенных кабелей
Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:
- Одной жилы, которая передает телевизионный сигнал.
- Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.
Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.
Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.
Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

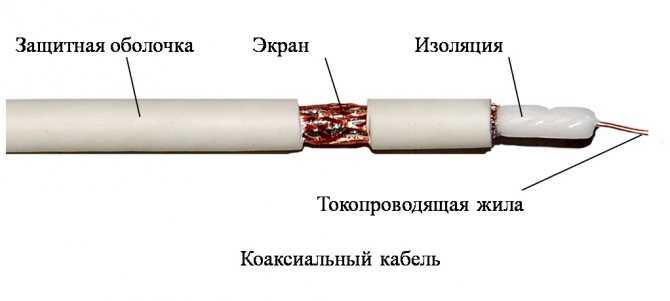

Устройство коаксиального кабеля
Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.
Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.
Рассмотрим более подробно устройство и назначение составных частей tv кабеля:
- Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
- Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
- Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
- Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.
Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.
При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Особенности подключения розеток шлейфом
Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.
На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.
Подключение розетки и проведение сигнала
Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.
Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода
Проведение сигнала к теле-розеткам осуществляется двумя способами:
- Схема «звезда».
Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.
Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров
Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:
- основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
- устойчивый телесигнал;
- распределённый сигнал поступает на каждое отдельное устройство без потери качества.
- Схема шлейфовая.
Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.
К минусам такого типа приема сигнала относятся:
- поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
- при разрыве вначале цепи, все последующие приемники не получают сигналов.
Из чего состоит телевизионная розетка
Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:
- Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
- Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
- Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
- Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.
Отличие антенного кабеля
Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.
Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.
Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.
Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.
Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:
- SAT 50 (SAT 703);
- RG-6 (и для наружного применения);
- RG-11 (F1160BVM COMMSCOPE).
При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.
- TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
- TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
- TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.
Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).
Особенности параллельной и проходной схемы
Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:
- В первую очередь монтируем сплиттер, а уже затем – розетки.
- К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
- Устанавливая простые модули, учтите, что они не оснащены фильтрами.
Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.
Если вы являетесь владельцем большого двухэтажного коттеджа, то разводку кабелей различного назначения необходимо продумать до начала отделочных работ. На схеме – пример подключения различных технических устройств с указанием типа кабелей, цифрами обозначены телеприемники
Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.
Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).
Со спецификой установки и ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.
Загадочная розетка TV RD SAT и её собратья
Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.
Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.
Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.
Давайте разберёмся с премудростями названий на примере продукции компании Legrand

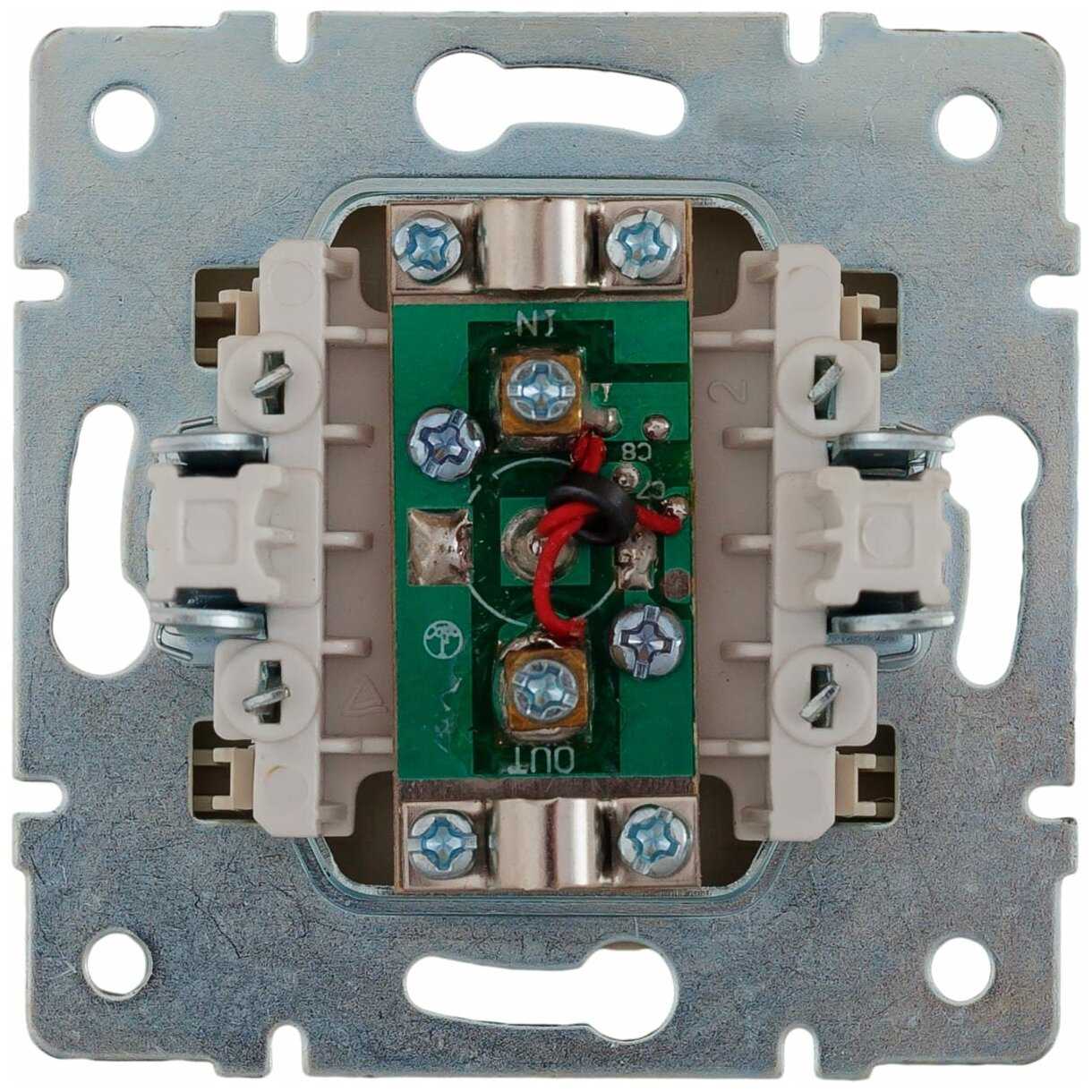

Розетки TV-RD-SAT
Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.
| Розетка Legrand Galea Life TV-RD-SAT проходная | Розетка Legrand Galea Life TV-RD-SAT оконечная |
Розетки TV-FM-SAT
Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.
| Розетка TV-FM-SAT звезда Legrand Valena | Розетка TV-FM-SAT оконечная Legrand Valena | Розетка TV-FM-SAT проходная Legrand Valena | Розетка TV-FM-SAT Legrand Celiane |

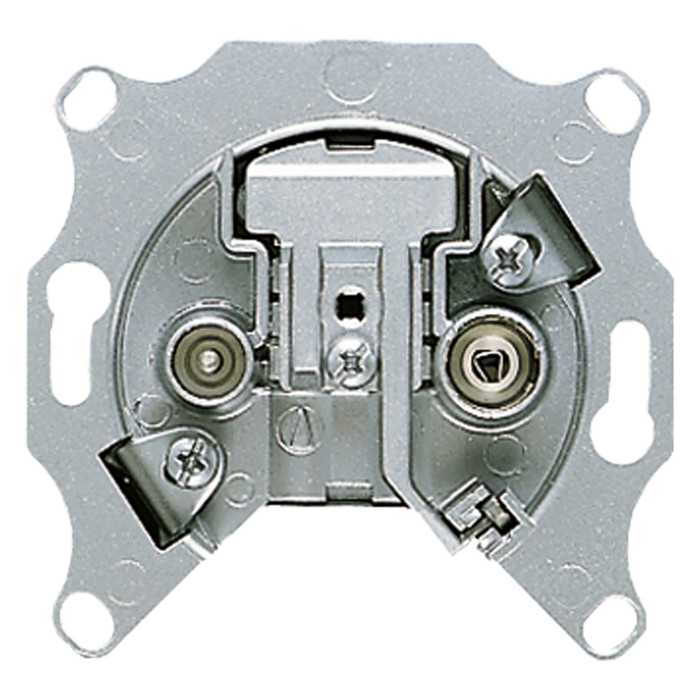

Розетки TV-RD (FM)
Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки
| Розетка TV-R (TV-FM) одиночная Legrand Celiane | Розетка TV-R (TV-FM) оконечная Legrand Celiane | Розетка TV-R (TV-FM) проходная Legrand Galea Life |
| Розетка TV-R-SAT на 2 кабеля Legrand Etika | Розетка TV-R-SAT на 2 кабеля Legrand Celiane | Розетка TV-R-SAT на 2 кабеля Legrand Celiane |

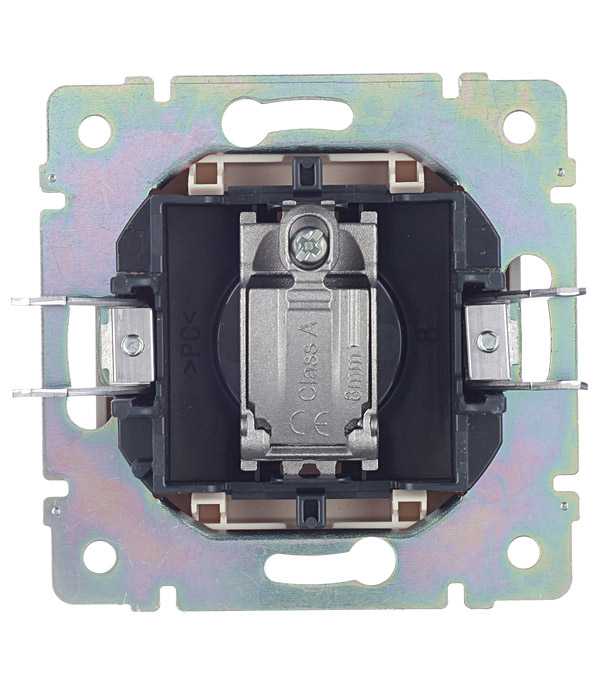

Розетки типа ТВ — интернет
Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.
| Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane | Розетка TV + RJ 45 Legrand Celiane |
Какие TV розетки нужны для спутниковой тарелки
Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).
Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

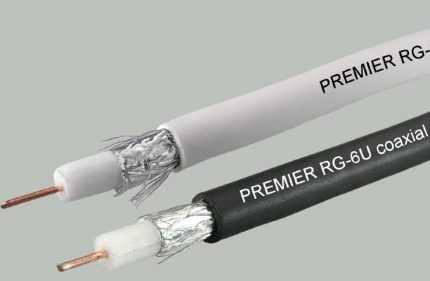

Как выбирать телевизионный кабель
Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).
| Кабель SAT 703 | Кабель SAT 50 | Кабель F1160BVM COMMSCOPE (RG-11) |
Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.
Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

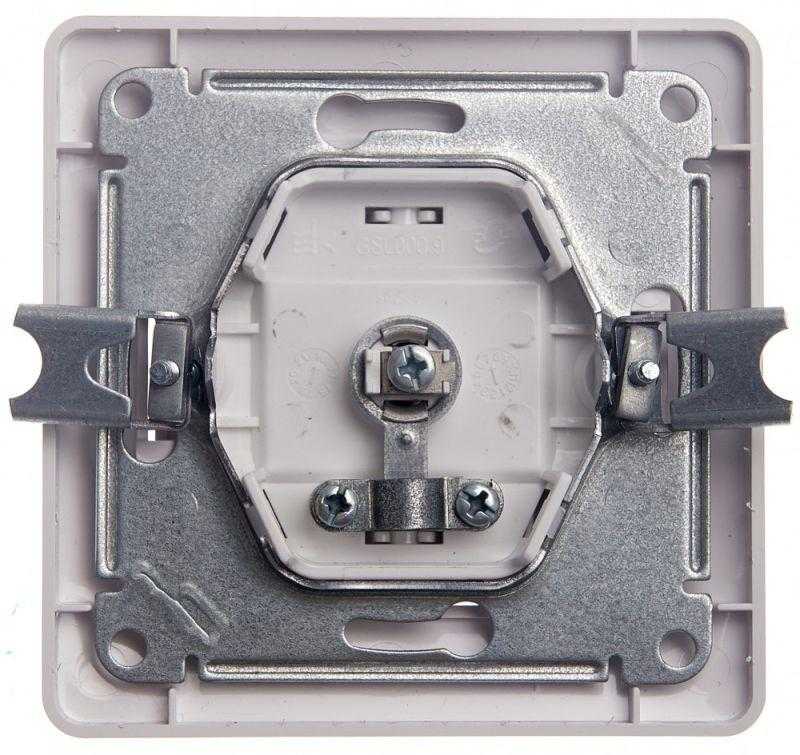

Как подсоединить телевизионный кабель к розетке
Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.
