Как выбрать и подключить тв розетку?

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Проходная схема подключения телевизионных розеток

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Проходная схема подключения телевизионных розеток

Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.

• Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
• Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
• Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Подключение телевизионных розеток по схеме «звезда»

Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.

Подключение телевизионных розеток по схеме «звезда»

• Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
• От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.

• Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
• К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.

Смешанная схема подключения телевизионных розеток

Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

• Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
• Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

• Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
• Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
• Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

• Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
• Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
• Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

• Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
• Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

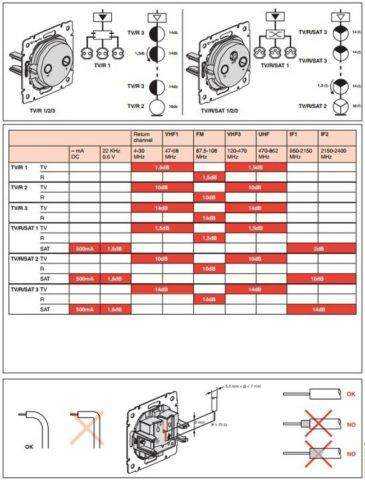

• Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
• Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Выбор ТВ розеток

Имея представление как подключить розетку ТВ можно приступать непосредственно к их выбору (см. ТВ розетка: выбор и установка своими руками). Для каждого вида розетки имеются свои параметры выбора. Поэтому дабы сделать нашу статью более наглядной мы их сведем в общую таблицу.

Одинарная

1.       Прежде всего обратите внимание на вывод розетки. Он может быть TV — 5-68/120-862 МГц, FM — 87,5-108 МГц или SAT — 950-2 400 МГц. В некоторых случаях розетки имеют сразу несколько или все три типа разъемов.
2.       Если применяется розетки TV-FM-SAT, то обратите внимание на возможность подключения второго кабеля

Это позволит выполнить подключение без сумматора.
3.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ.
4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц.
5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий

В некоторых случаях розетки имеют сразу несколько или все три типа разъемов.
2.       Если применяется розетки TV-FM-SAT, то обратите внимание на возможность подключения второго кабеля. Это позволит выполнить подключение без сумматора.
3.       Падение уровня сигнала на розетке должно быть, как можно меньше

Обычно этот параметр не превышает 1,5дБ.
4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц.
5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.

Оконечная

1.       Прежде всего обратите внимание на вывод розетки.
2.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ.
3.       Падение уровня сигнала на проход

Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 12дБ.
4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц.
5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.

Проходная

1.       Прежде всего обратите внимание на вывод розетки.
2.       Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5 дБ.
3.       Падение уровня сигнала на проход

Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 15 дБ.
4.       Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000 МГц.
5.       Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.
6.       Если вы будете выполнять подключение своими руками, то обязательно обратите внимание на наличие обозначения входящего и уходящего кабеля. Что позволит исключить ошибки при подключении.

Монтаж проходных розеток

Зная в каких случаях может применяться проходная розетка, можно перейти к вопросу ее подключения. Сделать это вполне возможно своими руками и для этого не потребуется специальных инструментов или навыков.

• Прежде всего устанавливаем закладную коробку для установки розетки. Для ТВ розеток используют такие же закладные, как и для силовых розеток и выключателей. Для этого нам необходимо сделать отверстие в стене соответствующего диаметра. Сделать это можно при помощи перфоратора и соответствующей насадки.
• После этого устанавливаем закладную коробку. Ее можно закрепить саморезами, а можно просто посадить на гипсовые шпаклевки.
• Теперь необходимо проложить телевизионный кабель к розетке и от нее на следующую розетку. Обычно кабель скрывают от посторонних глаз, поэтому без штробления стен вам не обойтись (см. ). В противном случае кабель монтируется в специальном пластиковом коробе по стене.

Теперь переходим непосредственно к подключению. Прежде всего зачищаем оба подключаемых кабеля. Как это сделать правильно вы можете увидеть на нашем видео.
Затем подключаем приходящий кабель. Соответствующее место для подключения на розетке может быть обозначено стрелками, либо цифрами. Для этого откручиваем винты крепления центральной жилы и оплетки и заводим кабель. Перед зажимом кабеля необходимо убедиться, что оплетка и центральная жила не где не соприкасаются.
После этого по аналогии подключаем кабель, питающий следующую розетку

Здесь достаточно важно не перепутать подходящий и отходящий кабель. В остальном же все точно так

Контролируем что не соприкасается оплетка и центральная жила, а также что кабели не соприкасаются между собой.
После этого укладывается в закладной коробке запас кабеля и закрепляется наша розетка ТВ проходная. После этого переходим к подключению следующей розетки.

Нельзя не упомянуть, что многие производители стараясь облегчить и ускорить процесс монтажа используются разнообразные пружинные зажимы или откидывающиеся замки. Процесс монтажа от этого практически не изменяется. Единственное что вам не потребуется пользоваться отверткой.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре; сигнал устойчив; разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников. Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме

При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих

Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Устройство антенной розетки

И в заключение – фотографии оконечной розетки в разобранном виде.

ТВ розетка разобранная спереди

ТВ розетка в сборе вид сзади

ТВ розетка разобранная вид сзади

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Подключение ТВ розеток

Зная представленные на рынке типы розеток и в каких схемах они применяются, можно говорить об их монтаже. При этом оконечная и одиночная розетка по способу подключения совершенно не отличаются. Ведь различает их только наличие фильтра, который установлен внутри розетки и на способ подключения никак не влияет.

Подключение оконечной и одинарной розетки

Перед тем как установить телевизионную розетку следует выполнить целый ряд подготовительных работ. В них входит прокладка кабеля, монтаж закладных коробок и при необходимости монтаж сплиттера. Эти работы мы не будем описывать.

Оконечная ТВ розетка

Итак:

• На первом этапе заводим кабель в закладную коробку. Завести следует кабель достаточный для повторного подключения. То есть с запасом.
• Теперь зачищаем кабель. Под первым слоем изоляции у нас находится оплетка, а под вторым центральная жила. Нам необходимо срезать 8 – 10 мм перового слоя изоляции. Затем подвернуть оплетку и срезать часть изоляции с центральной жилы.
• Крепление под центральную жилу в розетках разных фирм производителей может отличаться. Одни изготавливают пружинные механизмы, а другие используют винтовые зажимы. Процесс монтажа от этого практически не меняется.
• Заводим центральную жилу в специальное гнездо и зажимаем его там при помощи винтов. Затем тоже самое проделываем с оплеткой, которая зажимается отдельно. При этом следует быть предельно внимательным дабы оплетка и центральная жила не соприкасались не при каких условиях.

Подключение ТВ розетки с пружинным механизмом

Если у вас пружинный механизм, то заводим центральную жилу как на видео и фиксирует оплетку

Опять-таки очень важно не допустить соприкосновения этих проводников. После этого зажимаем и фиксируем пружинный механизм.

Все подключение выполнено

Осталось только уложить запас коаксиального кабеля в закладную коробку и зафиксировать в ней саму розетку.

Подключение проходной розетки

Инструкция по подключению проходной розетки в целом достаточно похожа. Главным отличительным элементом является наличие второго кабеля.

На фото представлено отличие подключения одиночной или оконечной и проходной розетки

Проходные розетки обычно имеют винтовые зажимы. Поэтому на первом этапе выполняем подключение приходящего кабеля по той же технологии, как и подключение одиночных розеток.
После этого приступаем к подключению отходящего кабеля. Его тоже следует завести запасом достаточным для повторного подключения.
После этого выполняем зачистку кабеля и крепление по тому же принципу

Единственное на что обратим ваше внимание — это недопустимость соединения не только основной жилы и оплетки на отходящем кабеле, но и пересечение с оплеткой приходящего кабеля.
После подключения отходящего кабеля его следует подключить на следующей розетки и проверить качество сигналов на обоих телевизорах. Оно должно быть примерно одинаковым и главное не должно быть наложения изображения.
Если проверка дала положительные результаты, то розетки можно устанавливать в закладные коробки и закреплять

Все наше подключение окончено.
