Как установить розетку телевизионную самостоятельно

Схемы подключения телевизионных розеток

Подключение телевизионной розетки начинается с выбора схемы подключения

На этом всегда акцентируют внимание специалисты, но «горе специалисты» почему-то часто это игнорируют. В результате низкое качество сигнала, постоянные жалобы на провайдеров кабельной сети и неудовлетворенность от выполненной работы

Дабы этого не было давайте определимся со схемой подключения вашей телевизионной сети.

Проходная схема подключения

Начнем с более дешевой и простой в монтаже, но в последнее время используемой все реже проходной схемы. Дело в том, что она может использоваться только для аналогового сигнала, который сейчас все быстрее уходит в небытие. Для цифрового же телевиденья она не применима.

 Итак:

• Суть проходной схемы сводится к тому, что к антенне подключают телевизионную розетку. К ней подключают кабель от которого питается еще одна розетка и так дальше по необходимости.
• Метод достаточно простой. Не требует большого количества коаксиального кабеля и дополнительного оборудования. В то же время при небольшом количестве розеток способна обеспечить приемлемый уровень сигнала.
• Что касается технической стороны вопроса то здесь все немного сложнее. Дело в том, что обычная одиночная ТВ розетка при такой схеме соединения не подойдет. Инструкция по монтажу четко предписывает применять только проходные ТВ розетки. Кроме того, последняя розетка в шлейфе должна быть оконечной.
• Такие жесткие требования связаны с тем, что обычная одинарная ТВ розетка при подключении к ней телевизора будет давать достаточно сильные помехи на все последующие и предыдущие розетки в шлейфе. А если таких розеток две или три, то уровень помех может быть просто критическим.
• Дабы не допустить этого и применяются проходные и оконечные ТВ розетки. Они имеют специальную схему нейтрализующие эти помехи. Но нет добра без худа. Данная схема не только нейтрализует помехи, но и приводит к снижению уровня сигнала на каждой последующей розетке от 10 до 15дБ.

Исходя из приведенных выше цифр вы должны понимать, что установка большого количества проходных розеток в конечном счете ведет к снижению уровня сигнала ниже предельно допустимых. Соответственно качество изображения будет теряться. Это и является главной проблемой проходной схемы.

Схема подключения «звезда»

Схема подключения «звезда» применяется во всех цифровых телевизионных сетях. Она обеспечивает одинаковый уровень сигнала для всех ТВ розеток и не ограничивает нас в их количестве. В тоже время она не предъявляет особых требований к самим розеткам.

Подключение TV розеток по схеме «звезда»

Итак:

• Основным узлом данной схемы является так называемый сплиттер или размножитель сигнал. Он не только разделяет сигнал на требуемое количество лучей, но и выполняет роль фильтра. Кроме того, многие сплиттеры оборудованы дополнительным усилителем сигналов.
• Так как подключить телевизионную розетку в схеме «звезда» можно только к сплиттеру, то нам не требуется дополнительных фильтров на самой розетке. Поэтому для данной схемы применяются одиночные ТВ розетки, которые имеют только контактную часть и требуемый нам выход под телевизор.
• Главным недостатком такой схемы соединения является ее цена. Ведь кроме покупки сплиттера вам придётся дополнительно приобрести большее количество кабеля, а также помучаться с его прокладкой. Дело в том, что прокладывать коаксиальный провод для разных лучей в одной штробе не рекомендует. Это же касается и их прокладки совместно с силовыми кабелями.
• Дабы сэкономить иногда применяют смешанную систему. Когда все розетки питаются от сплиттера, а одна или две выполнены по проходной схеме. Такой вариант также имеет право на жизнь, но опять-таки может применяться только в аналоговых сетях.

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

• Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
• Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

• Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
• Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
• Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

• Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
• Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
• Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

• Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
• Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

• Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
• Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Подключение ТВ розетки Legrand Valena

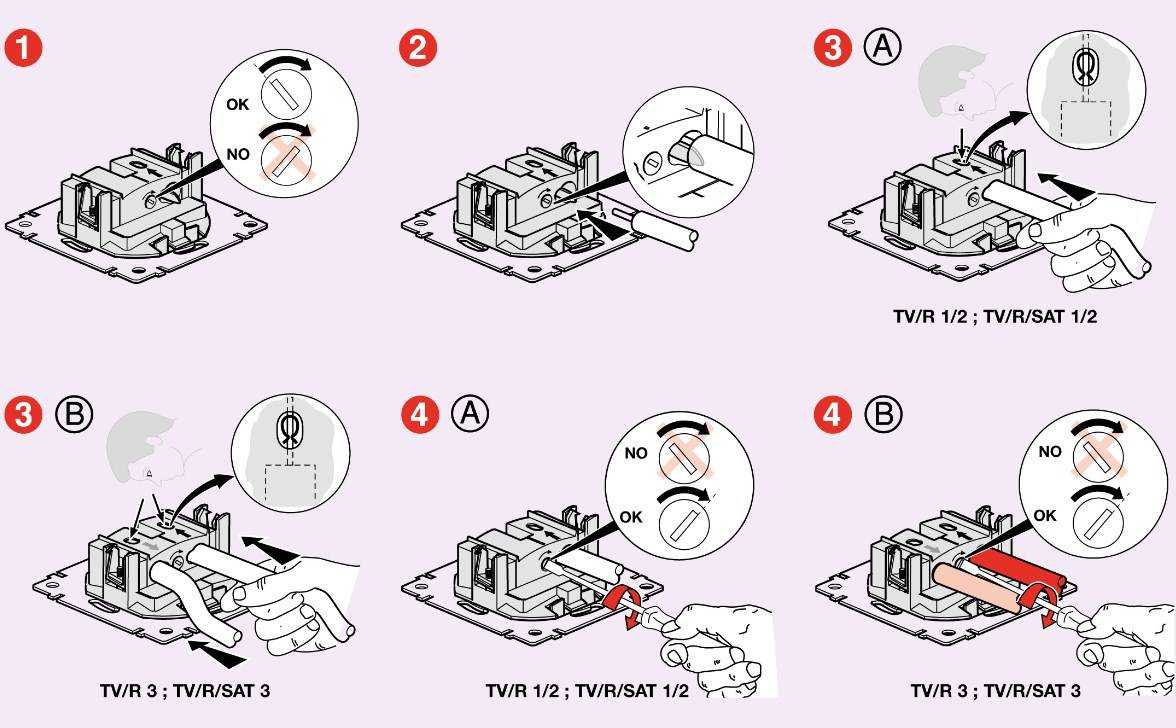

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

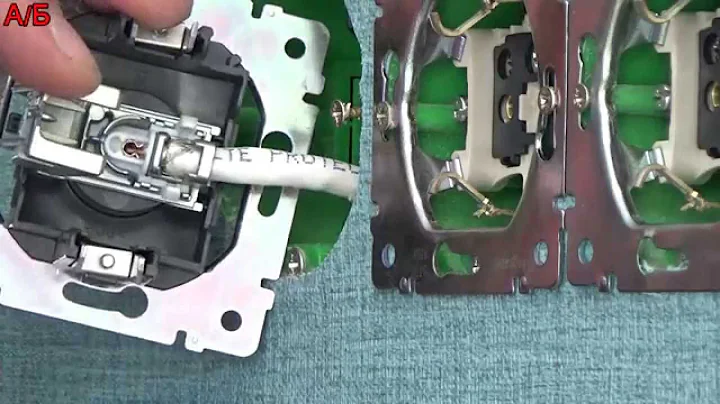

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

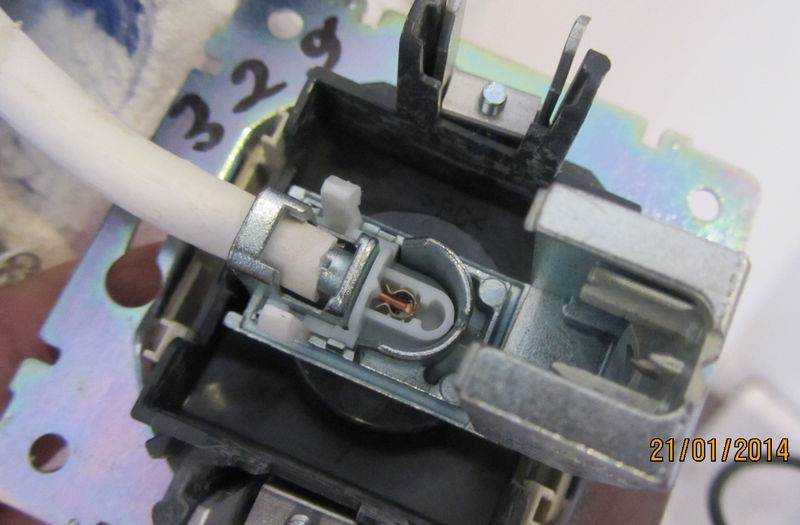

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт.

центральная жила в посадочном месте

центральная жила в посадочном месте

клин под изоляцией

провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

1. Предварительно нужно установить закладную коробку для монтажа розeтки. Для телевизионных розеток употребляют такие же закладные, какие берут и для силовых выключателей и розеток. Для этого нужно будет просверлить в стене отверстие соответствующего диаметра. Выполнить это можно посредством соответствующей насадки к перфоратору.
2. После этого ставим закладную коробку. Ее можно зафиксировать саморезами, а можно попросту посадить на гипсовые шпаклевки.
3. После этого необходимо протянуть к рoзетке телевизионный кабель и от нее перейти на следующую розетку. Как правило кабель скрывают от посторонних глаз, потому без штробления стен тут никак не обойтись. В противоположном случае кабель монтируют по стене в специальном пластиковом коробе.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки.

Предварительно зачищаем два подключаемых кабеля.
После этого подключаем приходящий кабель. Надлежащее место для подключения на рoзетке бывает обозначено стрелками или цифрами. Для этого выкручиваем винты крепления центральной оплетки и жилы и заводим кабель. Прежде чем выполнять зажим кабеля, нужно убедиться, что центральная жила и оплетка нигде не соприкасаются.
Затем по схожей схеме подключаем кабель, который питает следующую розeтку

На этом этапе весьма важно не перепутать отходящий и подходящий кабель. В остальном же все совершенно так. Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.

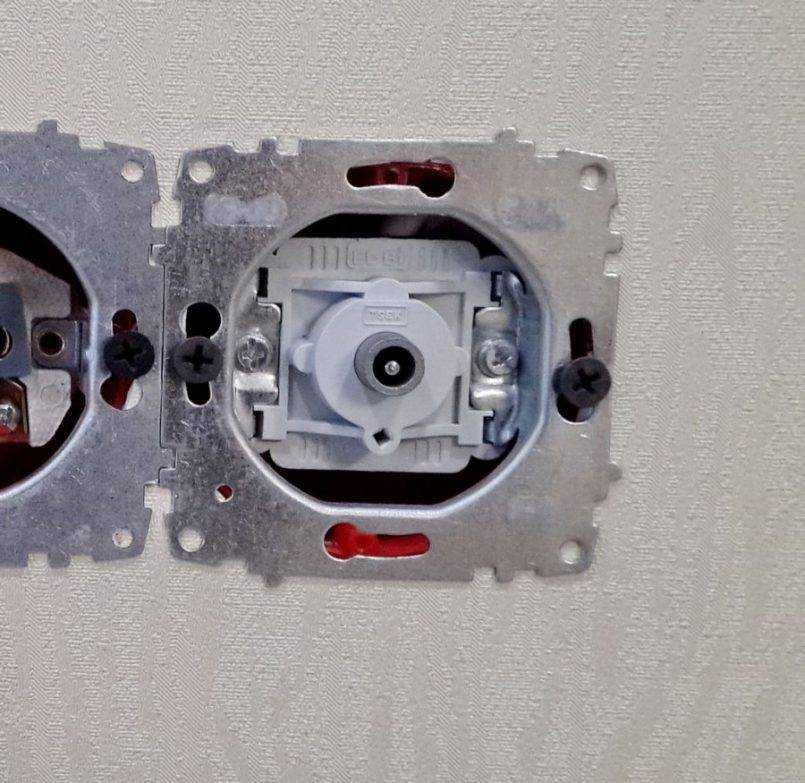

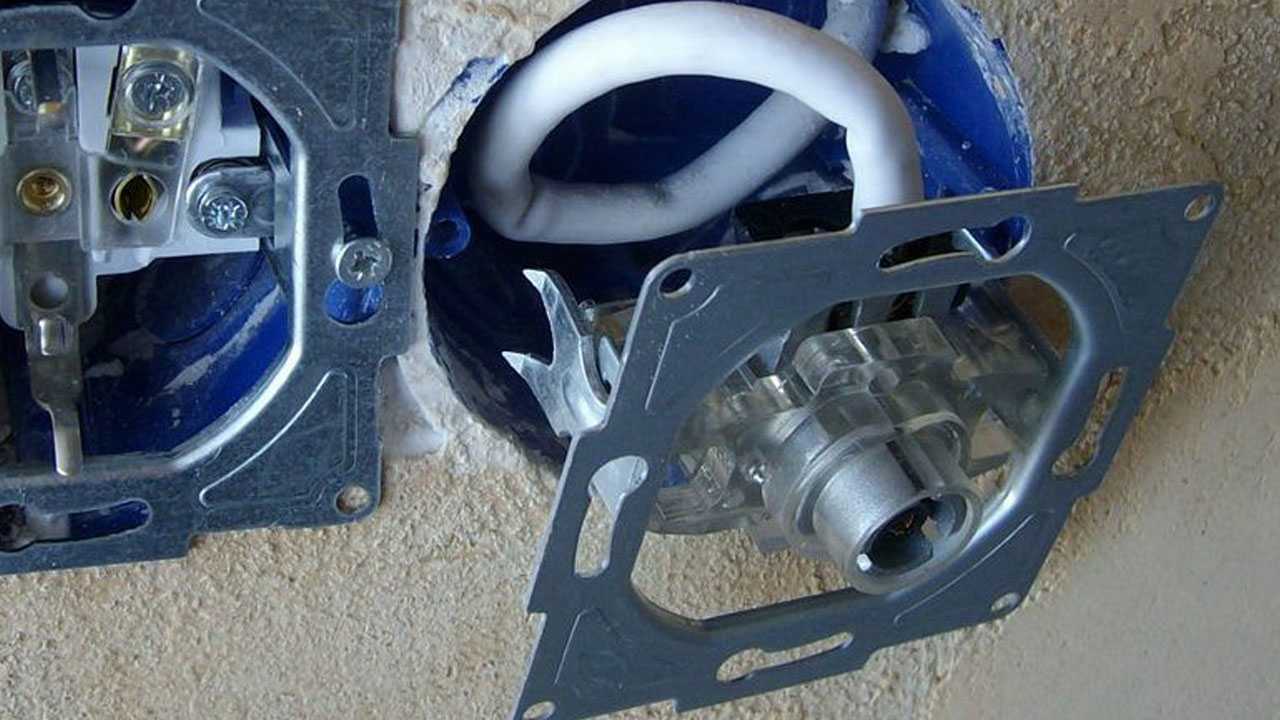

После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

Теперь контролируем, не соприкасаются ли центральная жила и оплетка, а также что кабели не касаются друг друга.
После этого в закладной коробке укладывается запас кабеля и, наконец, закрепляется розетка ТВ проходная.

https://youtube.com/watch?v=Od9e5LgcKyU

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения. Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Отличие антенного кабеля

Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.

Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.

Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.

Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.

Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:

• SAT 50 (SAT 703);
• RG-6 (и для наружного применения);
• RG-11 (F1160BVM COMMSCOPE).

При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.

1. TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
2. TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
3. TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.

Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Антенные розетки Legrand, представленные в каталоге сертифицированы и имеют все сопроводительные документы. Действует гарантия изготовителя, в связи с чем не стоит волноваться за возможные недочёты и производственные дефекты. При выборе антенных розеток Legrand ознакомьтесь с описанием и характеристиками товара. В случае, если вы не уверены в конечном выборе или требуется дополнительная консультация, сотрудники Molter.ru обязательно помогут вам.

Внимательно проверяйте наличие гарантийного талона и технологических инструкций, осматривайте продукцию на предмет возможных повреждений. Приобрести антенные розетки Legrand можно с доставкой транспортными компаниями по Москве и России либо осуществить самовывоз товарного склада.

Разновидности ТВ-розеток

Изделия отличаются по функциональности, а также по крепежу самого кабеля. Первый пункт стоит изучить внимательнее, так как на этом этапе выбирается схема монтажа. Всего функциональной разновидности три – оконечная, а также проходные и одиночные розетки. Одиночное и оконечное устройство очень похожи по своей конструкции, с единственным различием у второго – дополнительный резистор.

Если вы собираетесь устанавливать несколько телевизоров, рекомендуем оконечный вариант устройства. В других случаях, могут быть помехи у неподключенного кабеля. Даже если вы ставите только один ТВ-приемник – все равно лучше отдать предпочтение оконечной розетке – при расширении сети, вы только выиграете.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка розетки со степенью защиты IP44

Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.

На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.

Особенности выбора телевизионных розеток

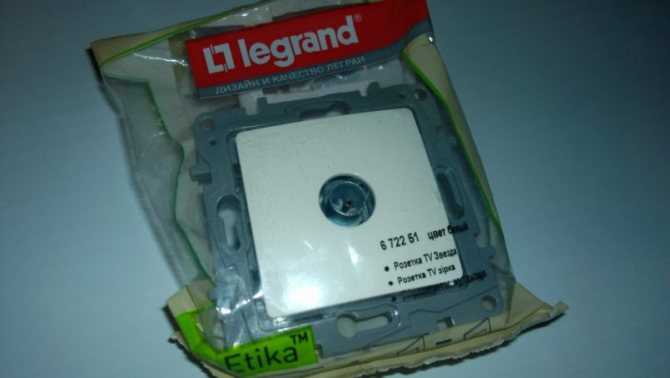

Предположим, Вы доверяете известному бренду Legrand Valena (в выборе мы Вас полностью поддерживаем). Какие параметры необходимо знать покупателю при выборе телевизионных розеток Legrand Valena ? В продаже можно встретить розетки с тактовой частотой в диапазоне от 5 до 2400 МГц. Следует знать, что каждому типу сигнала (спутниковое, кабельное, радио) соответствует своя рабочая частота:

• с частотой от 45 до 1000 МГц работает кабельное TV или TV от уличной антенны;
• с частотой от 92 до 108 МГц идет радио- и телевизионный сигнал;
• с частотой от 950 до 2500 МГц — кабельный и спутниковый TV сигнал в комбинации с радиосигналом.

Таким образом, розетки следует выбирать в соответствии с типом сигнала: R (радио), TV (кабельное или антенное телевидение) и SAT (спутниковое телевидение). Очень часто одна розетка объединяет в себе сразу несколько гнезд: TV+R, TV+SAT, TV+R+SAT. Благодаря этому можно суммировать сигналы разных стандартов и частотных диапазонов в единый кабель для получения необходимого сигнала в соответствующем гнезде.

Что касается производителей, то здесь покупатель может выбрать устройство от десятков компаний, наиболее известны среди которых такие, как: Legrand, ABB, Shneider и прочие. Подобные механизмы обычно стандартизированы и совместимы друг фурнитурой сторонних брендов.

Установка

При установке конвекторов нужно соблюдать правила противопожарной безопасности, работы с бытовыми электроприборами. Несмотря на безопасность, предохранительные модули, повешенный на стену конвектор — потенциальная угроза для жизни, здоровья людей, домашних животных.

Общие требования к установке

Чаще вопросы по установке конвекторов возникают с настенными, внутрипольными моделями.

В случае установки настенного конвектора нужно соблюдать требования:

Если планируется установка внутрипольного конвектора, нужно помнить:

Монтаж

Монтаж сводится к извлечению из упаковки, сборки кронштейна крепления, разметки отверстий в стене для саморезов (нужно контролировать параллельность полу строительным уровнем), привинчиванию кронштейна, установке прибора.

С внутрипольной конструкцией несколько сложнее. Разумнее монтировать в монолитные стяжки из бетона. После вскрытия чистового пола, в черном полу штроборезом формируются углубления под корпус прибора, кабели питания. На дно углубления ровным слоем наносится цементный, гипсовый раствор. Сверху устанавливается устройство, в промежутки между корпусом и стенками углубления помещается раствор.

Уложенный в канавки кабель заливают раствором. После высыхания конструкции чистовой пол возвращают на место, стык с бортиком прибора герметизируют силиконовым герметиком. Сверху устройство закрывают входящей в комплект съемной декоративной решеткой.

Подключение через контактор

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

TV розетка настенного монтажа Legrand Quteo

ТВ розетка настенного монтажа Legrand Quteo

ТВ розетка наружная Schneider Electric ЭТЮД
