Как подключить тв розетку

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
4. Включение необходимой техники в один блок.
5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер.
Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

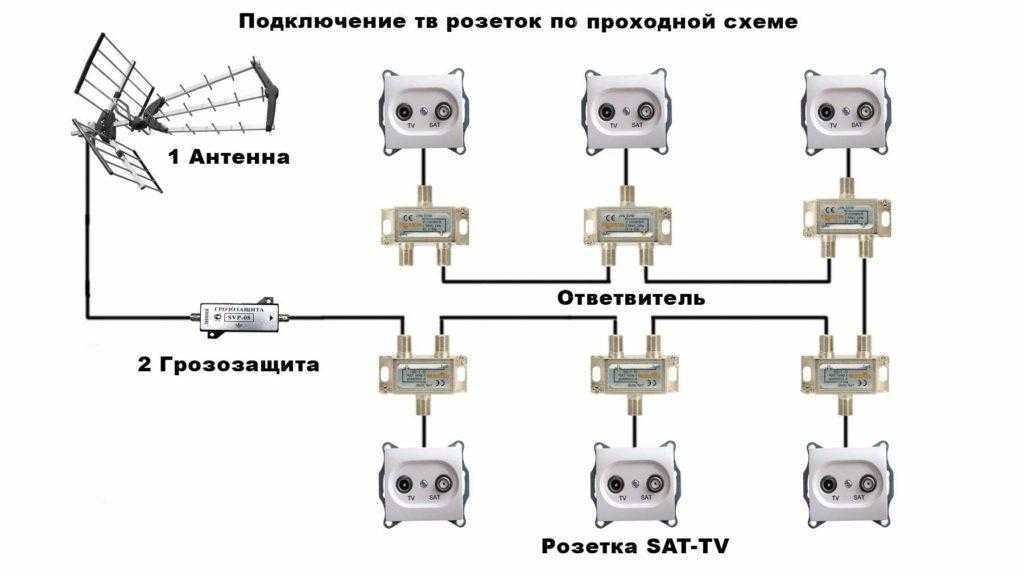

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

лицевой панелитыльной стороне

Порядок монтажа

• От суппорта розетки отделяется ее рабочая часть.
• С токопроводящей жилы снимется изоляция на расстояние 10 мм от ее края. Также необходимо освободить приблизительно 30 мм кабеля от внешней защитной оболочки.

Токопроводящая жила присоединяется к рабочей части с помощью болтового соединения или зажимной клеммы (в некоторых типах розеток используются пружинные или откидные клеммные контакты).

Кабель фиксируется к рабочей части с помощью специального хомута.

Корпус устройства присоединяется к суппорту и фиксируется в подрозетнике.

Устанавливается лицевая часть.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Подключение ТВ розеток

После того как выбрана схема подключения, розетки и кабель, можно перейти непосредственно к вопросу как подключить кабель ТВ к розетке. Ответ на этот вопрос во многом зависит от типа крепления кабеля, который вы выбрали, а также от типа розетки.

• Прежде чем приступать непосредственно к подключению следует правильно проложить кабель и завести его в распределительные коробки. Как и обычную электрическую проводку это можно сделать двумя способами – открытым и скрытым.
• Открытый способ предполагает прокладку кабеля в плинтусах или специальных пластиковых коробах. При этом следует не допускать соприкосновения телевизионных и силовых кабелей. Иначе при повреждении силового провода возможно повреждение ТВ кабеля, что может привести к повреждению всей ТВ сети и телевизоров, подключенных к ней.
• Так же нельзя допускать совместной прокладки нескольких ТВ кабелей в одном коробе. Это может привести к появлению помех и наложению изображений.
• Перед тем как подключить кабель к ТВ розетке скрытым способом вам следует проложить штробы. За счет большей толщины ТВ кабеля их глубина должна быть выше чем для силовых проводов. В этом случае следует так же соблюдать правило о недопустимости соприкосновения силовых и телевизионных кабелей, а также о совместной прокладке нескольких телевизионных кабелей.

Итак:

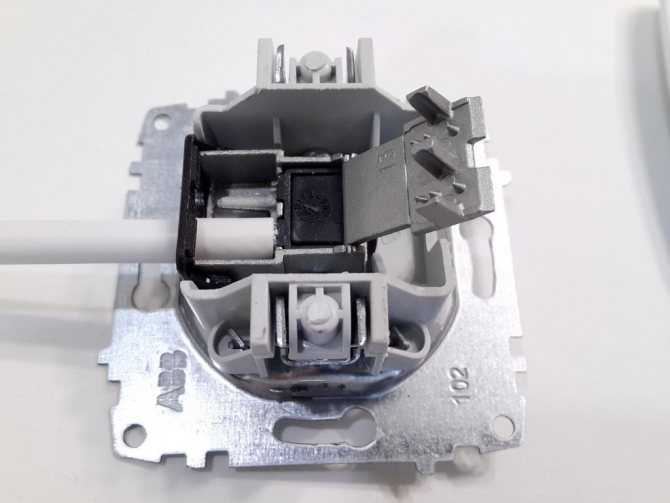

Суть данного метода сводится к креплению посредством механического замка. Для совершения подключения вам достаточно раскрыть замок, завести в него кабель и зафиксировать в нужном месте центральную жилу. После этого замок закрывается, что обеспечивает не только фиксацию кабеля, но и требуемый контакт кабеля с контактами розетки.

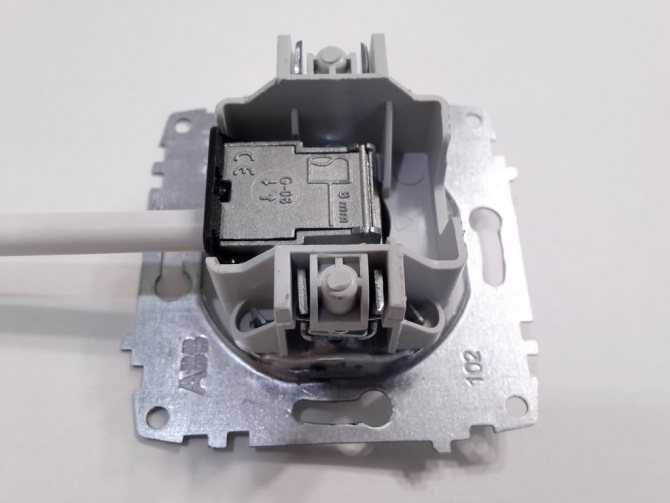

Но у ТВ розетки подключение может осуществляться и по схеме быстрый монтаж. Его суть сводится к использованию специальных зажимов, которые обеспечивают надежный контакт с кабелем. При этом работа данного способа подключения идентична схеме с механическим замком.
Отдельно хотелось бы отметить подключение проходных розеток. Ведь в этом случае к одной розетке крепятся два кабеля

Здесь очень важно не перепутать приходящий и отходящий кабель. Для этого производители обычно наносят обозначение типа «вход» и «выход» или обозначение стрелками.

Рулонный телевизор Sharp

Компания Sharp тоже старается не отставать от конкурентов – среди ее последних разработок есть по-настоящему «рулонный» телевизор, который не складывается, а скручивается в подставку. Правда, диагональ его экрана пока небольшая – только 30 дюймов. Но для многих пользователей таких размеров будет достаточно – например, для спальни, кухни или небольшой гостиной. Тем более что разрешение у телевизора вполне современное – 4K.

Разработчики Sharp запатентовали несколько вариантов подставок – с размещением на полу, полках или потолке. В скрученном состоянии экран оказывается внутри подставки, которая выглядит как небольшой тубус с чертежами или рулон обоев. Диаметр скручивания гибкой матрицы – всего 4 см, масса всей электроники – около 100 г. В открытом состоянии применяется специальный механизм, натягивающий экран и защищающий его от искажений картинки.

Создание такого уникального телевизора стало возможным благодаря использованию фирменной технологии Sharp – IGZO. Она обеспечивает не только минимальную толщину (0,5 мм) и гибкость экрана, но и сохранение высоких показателей цветопередачи, а также низкое энергопотребление. Время раскручивания не превышает 10 секунд. Цены на новую модель и ее подробные технические характеристики пока не сообщаются – но есть предположения, что «младшие» 30-тидюймовые версии будут стоить от $15 000.

Установка при помощи схемы «звезда»

Для того чтоб воспользоваться таким способом установки необходимо использовать еще и дополнительный элемент – сплиттер. Данный прибор представляет собой делитель, который позволит разделить и усилить сигналы для дальнейшего присоединения к телевизионным одиночным розеткам.

Сейчас мы рассмотрим, как же правильно осуществить установку ТВ розетки при помощи способа «звезда».

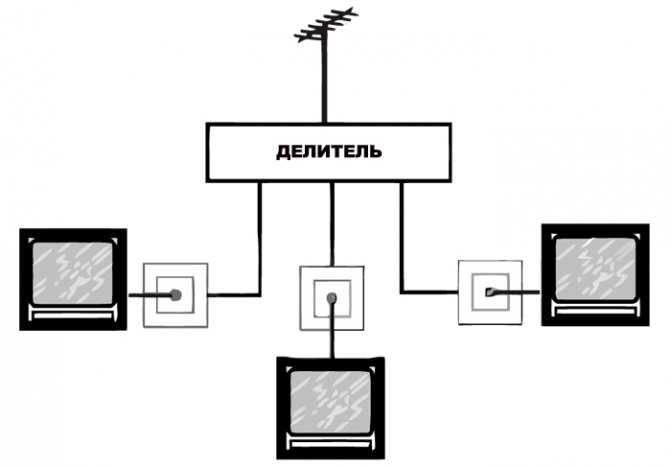

Со схемы становиться ясно, что в том случае если на одном из приемников связь пропадает, то остальных этот процесс никаким образом касаться не будет. Исходя из этого, можно говорить о достаточно хорошей степени надежности. Этот момент, конечно, является плюсом, даже в том случае если самого кабеля для установки потребуется немного больше чем в предыдущем варианте.

Выбор ТВ розеток

Имея представление как подключить розетку ТВ можно приступать непосредственно к их выбору (см. ТВ розетка: выбор и установка своими руками). Для каждого вида розетки имеются свои параметры выбора. Поэтому дабы сделать нашу статью более наглядной мы их сведем в общую таблицу.

Одинарная
1

Прежде всего обратите внимание на вывод розетки. Он может быть TV — 5-68/120-862 МГц, FM — 87,5-108 МГц или SAT — 950-2 400 МГц

В некоторых случаях розетки имеют сразу несколько или все три типа разъемов. 2. Если применяется розетки TV-FM-SAT, то обратите внимание на возможность подключения второго кабеля. Это позволит выполнить подключение без сумматора.3. Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ.
4. Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц.
5. Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.

Оконечная
1. Прежде всего обратите внимание на вывод розетки. 2. Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5дБ.3. Падение уровня сигнала на проход. Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 12дБ.
4. Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000МГц.
5. Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.

Проходная
1. Прежде всего обратите внимание на вывод розетки. 2. Падение уровня сигнала на розетке должно быть, как можно меньше. Обычно этот параметр не превышает 1,5 дБ.3. Падение уровня сигнала на проход. Это значение должно быть, как можно ниже. Обычно оно колеблется в пределах 10 – 15 дБ.
4. Частота, для работы с которой предназначена розетка. Наш ГОСТ Р 52023 регламентирует уровень частот в пределах от 40 до 1000 МГц.
5. Крепление кабеля к розетке. Оно может быть зажимным, винтовым или по схеме быстрый монтаж. Выбор типа крепления зависит от ваших пожеланий.

6. Если вы будете выполнять подключение своими руками, то обязательно обратите внимание на наличие обозначения входящего и уходящего кабеля. Что позволит исключить ошибки при подключении.

Падение уровня сигнала на разных частотах

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

• Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
• Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

• Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
• Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
• Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

• Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
• Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
• Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

• Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
• Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

• Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
• Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.
