Тв-розетки: виды, схемы подключения и полезные советы

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

1. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток

Установка и подключение ТВ розетки

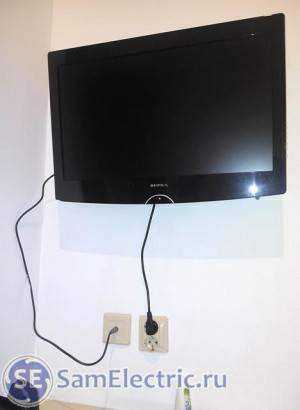

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой розетки

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

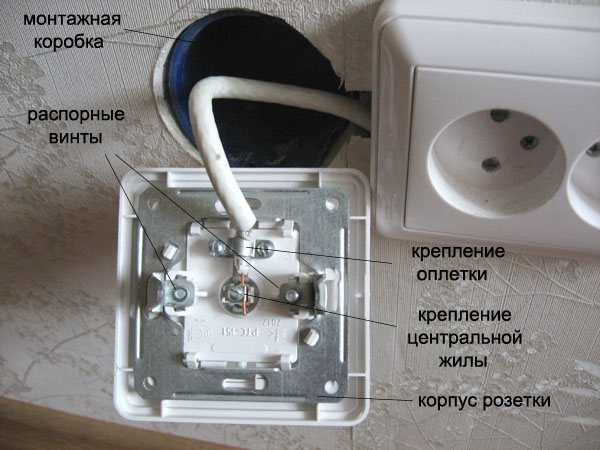

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

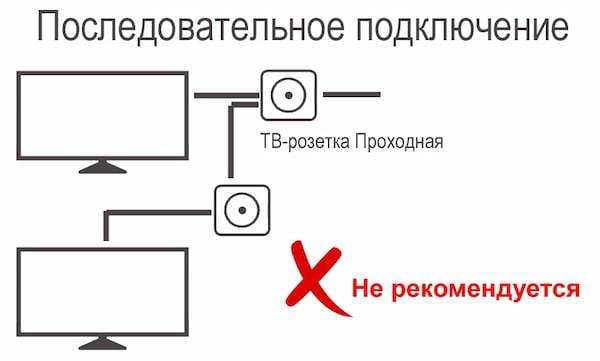

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

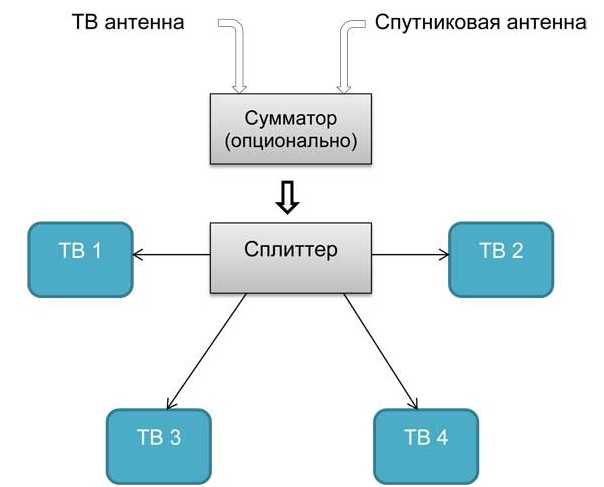

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

Сплиттер на 2 ТВ

Сплиттер на 3 ТВ

Сплиттер на 4 ТВ

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

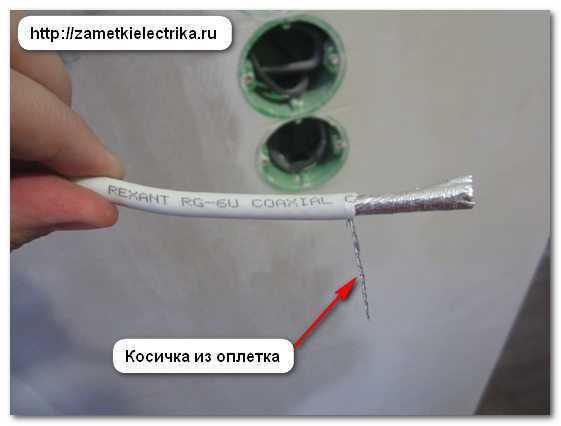

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Современные телевизионные розетки: разновидности и применение

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Как выбрать антенный штекер

После того, как был выбран необходимый кабель, можно приступать к выбору штекера. Есть несколько вариантов, как подсоединить антенный штекер, они следующие:

• пайка, этот вариант пригоден только при сборке самодельных телевизионных антенн;
• F-штекер, с его помощью подсоединяются устройства разных видов телевидения, подобный штекер имеет форму шайбы, которую требуется накрутить на конец зачищенного кабеля, во время этого обнаженная жила подсоединяется к сигнальному разъему;
• штекер старого вида, от F-штекера подобные модели отличаются тем, что при проведении монтажа их нужно полностью разобрать, такие штекеры имеют большую степень жесткости, их прочность значительно выше, чем у устройств современного типа.

Схемы соединения телевизионных приемников

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить  хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник  САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные  проходные розетки и оконечная розетка. В схеме практически  отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
