Подключение компьютерной розетки legrand своими руками

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток

Особенности розеток и выключателей

Главная особенность изделий от французских производителей — разборный тип конструкции, состоящей из 3 элементов:

1. Механизм.
2. Лицевая панель.
3. Внешняя рамка.

Механизм — единственная постоянная часть оборудования. Все остальное в розетках и выключателях можно легко заменить. У вас контрастный интерьер в темных и светлых тонах? Выбираем белую лицевую панель и рамку «Матовый черный». Результат — полная цветовая гармония.

Виды продукции

По форме серия продукции «Валена» делится на следующие виды:

• Life («Лайф»). Строгие линии и слегка закругленные углы.
• Allure («Аллюр»). Мягкие черты и «овальные» углы.

Дизайн первого типа . Это выбор для людей, которые ценят классику. Рациональная форма легко впишется в любой интерьер.

Второй вариант исполнения подойдет тем, кто стремится вырваться за рамки привычного. Инновационное и оригинальное оборудование украсит комнату с мягкими линиями.

Преимущества оборудования

К числу плюсов розеток и выключателей относятся:

1. Безопасность. Оборудование «Легранд Валена» соответствует классу защиты IP44, а значит, его можно устанавливать даже в ванных комнатах и помещениях с высоким уровнем влажности.
2. Легкость монтажа. Изделия оснащены металлическими суппортами с фасками для удобной центровки и совмещения в блоки. Есть зажимной механизм для проводов.
3. Высокое качество. Продукция изготавливается из добротных материалов. Контакты надежно фиксируют вилку-штепсель и не расшатываются, а клавиши выключателей работают исправно даже спустя несколько лет после установки.
4. Богатый выбор. Производитель предлагает покупателям изделия в 2 вариантах исполнения. Широкая цветовая палитра позволяет собрать оборудование с уникальной конфигурацией.

https://youtube.com/watch?v=Ssstajun2B0

Особенности установки

В стандартную розетку всегда приходит три провода:

• Ноль
• Фаза
• Заземление

Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

Установка ТВ розетки Legrand

Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине «Электрон» наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Распространенные ошибки при монтаже компьютерных разъемов

Наиболее часто встречаемые ошибки при установке розеток и коннекторов, связаны с невнимательным отношением к распределению проводов по цвету.

Ошибка 1. Компьютерная розетка установлена самостоятельно по варианту «В», а соединительный шнур приобретен вместе с гаджетом или отдельно, но уже в собранном виде. Пользователь без проверки начинает производить подключение. Ошибка заключается в том, что провод может быть смонтирован по схеме «А», в этом случае никакого соединения не будет. Перед применением нужно убедиться, что кроссировка коннектора произведена соответствующим образом.

Ошибка 2. Пользователь для обеспечения хорошего контакта пытается ножом зачистить проводки витой пары. Ошибка состоит в том, что это напрасная трата времени и сил. Передача сигнала от подобных процедур лучше не станет. Правильный обжим обеспечит быструю коммутацию и надежный контакт

Ошибка 3. Оставление слишком длинного свободного конца провода при проведении монтажа розетки. Ошибка выявится только после подсоединения провода, во время крепления устройства к стене или внутрь стены. Если длина кабеля не позволит поместить его в подрозетник, то всю процедуру подключения придется повторить снова, после его укорачивания. Поэтому не стоит оставлять большой кусок шнура — достаточно 15-20 см.

Ошибка 4. Использование некачественного изделия сомнительного производителя. Установка интернет розетки относится к тем вопросам, которые возникают довольно редко. Именно по этой причине не стоит экономить и ставить под угрозу пользование ресурсами глобальной сети. Лучше приобрести качественное устройство известного производителя. Тоже относится и к кабелям.

В заключение хотелось бы отметить, что интернет – выдающееся достижение современной цивилизации. Отношение к возможности доступа к этому ресурсу должно быть ответственным. Правильно выполненные работы по монтажу компьютерной розетки и шнура с коннекторами обеспечат качественную и надежную связь с всемирной информационной системой.

1. Как подключить проходной диммер с проходным выключателем (схема)
2. Подключение ТВ кабеля к розетке
3. Как подключить трехклавишный выключатель с розеткой и без нее
4. 10 идей как замаскировать розетку на кухне и за телевизором
5. Схема подключения трехфазной розетки в 4 контакта

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

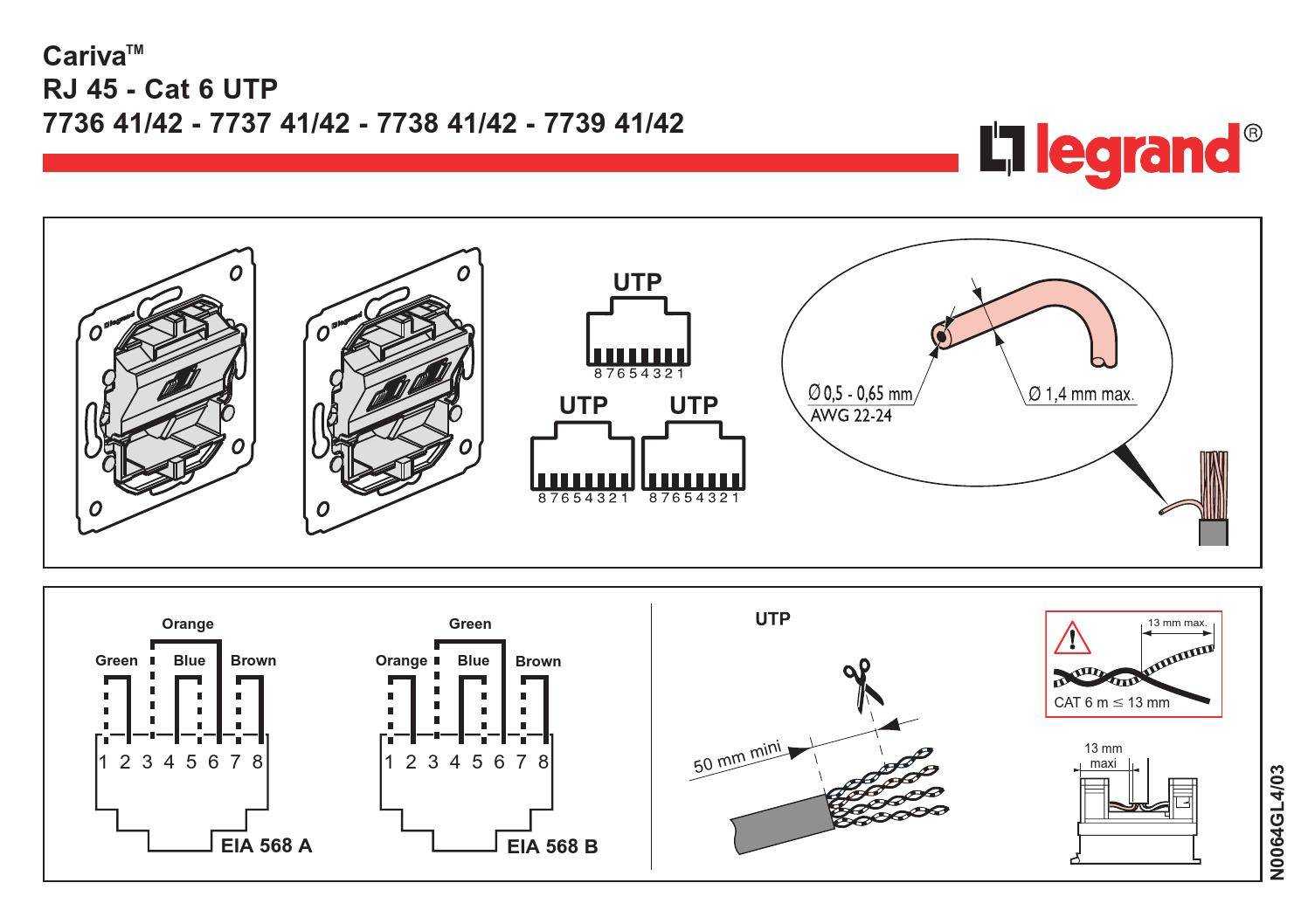

1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

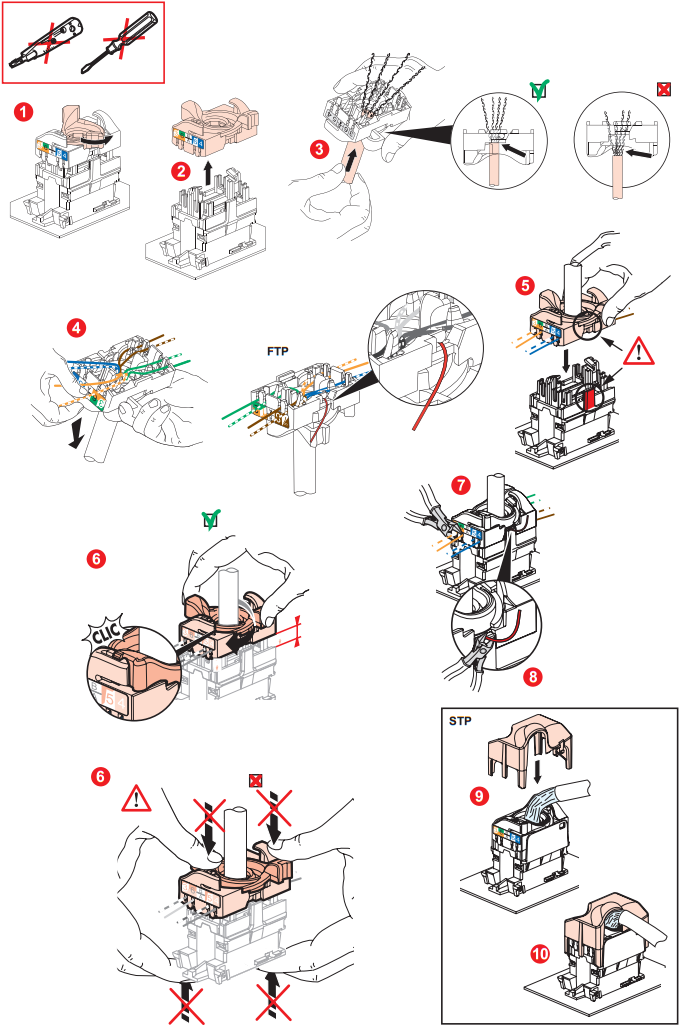

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

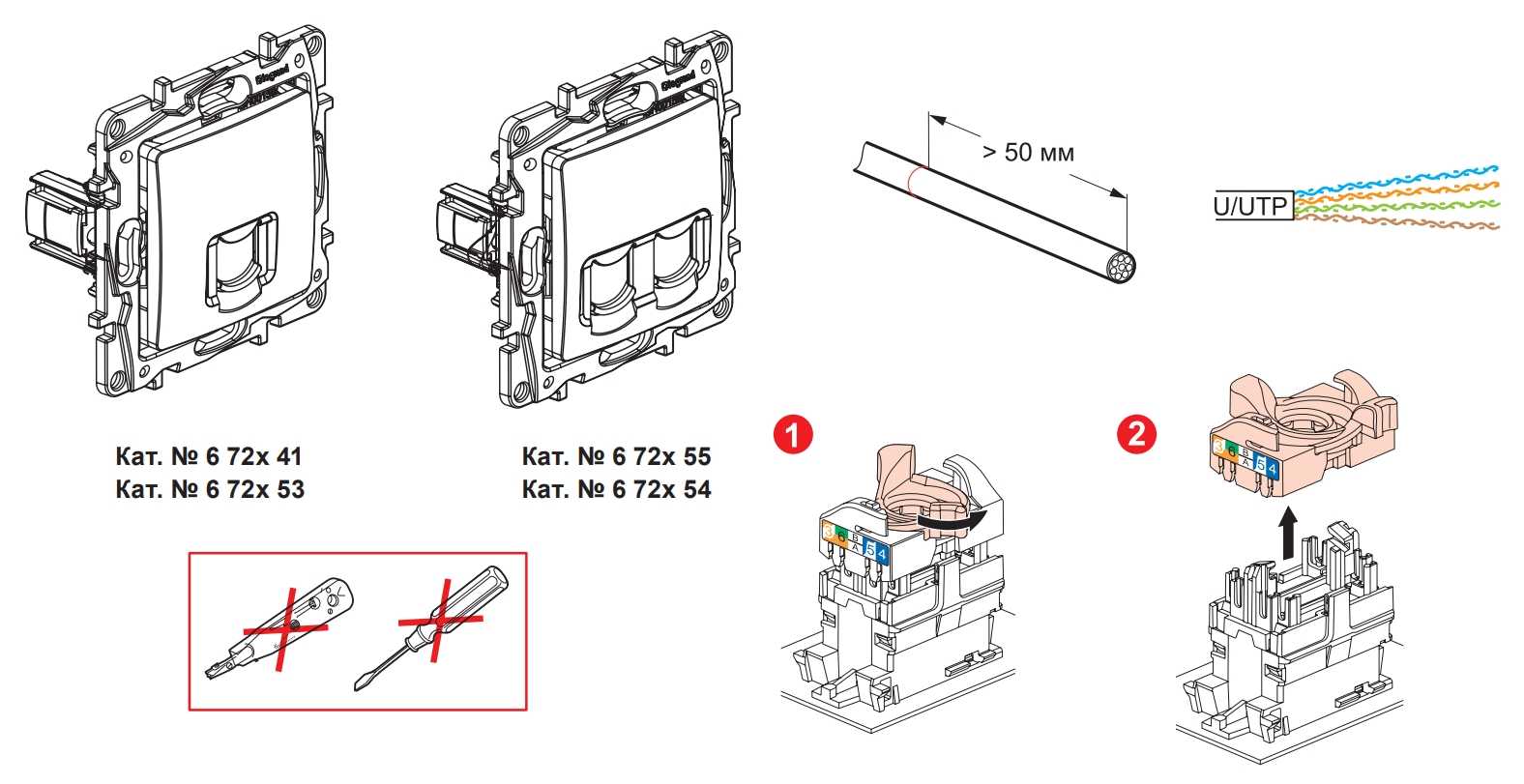

• Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.

Какую серию и бренд выбрать

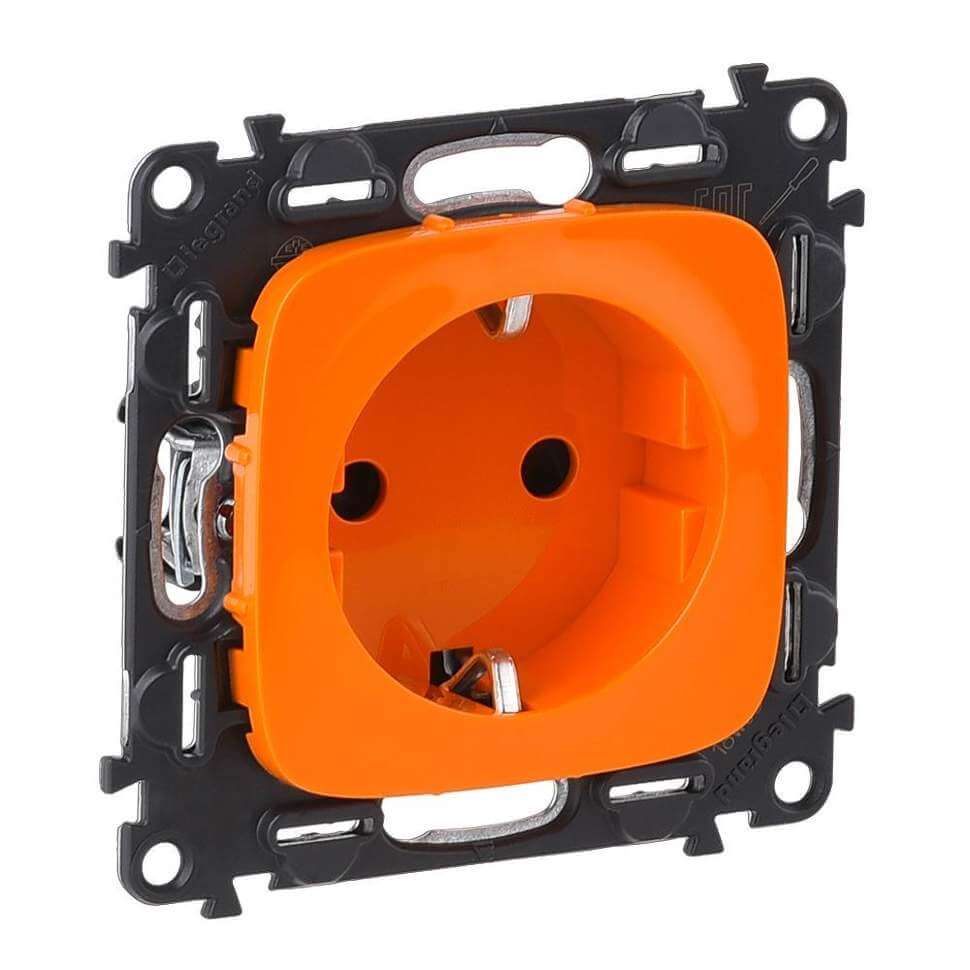

Розетки и выключатели Legrand серия Valena

Кроме отечественной продукции в продаже можно найти изделия, выполненные в Европе, а также турецкие и китайские. Продукцию премиум качества выпускает французская торговая марка Legrand, немецкая Scneider-electric и Gira, а также швейцарская ABB. Последний бренд занимает самый высокий рейтинг с лучшими рекомендациями, имеет производственные площадки в России. Изделия не отличаются особым дизайном, но выполнены из качественных материалов, надежны и долговечны, будут служить длительный период.

Каждый производитель имеет свои линейки. Все они модульные, могут собираться как конструктор. Можно подобрать комплект одной серии из выключателя и розетки. Серия розеток от незаконного доступа, со шторками подойдет в детскую. Есть как элитные дизайнерские, так и бюджетные устройства на любой вкус и цвет:

• Legrand – это серии Valena, Plexo, Celiane;
• Schneider-electric – Glossa, Segna, Unica;
• Gira и ABB – Zenit, защита от детей;

Лучшие розетки и выключатели из серии Cosmo – бюджетный вариант от известного бренда ABB. Страна сборки Турция, продукция среднего качества.

Розетки ABB Basic 55 – качество выше среднего, но грубый дизайн.

Недорогой современный продукт серии Практика от компании CGSS – достойный дизайн и качество. Страна сборки Китай.

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

• Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
• Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

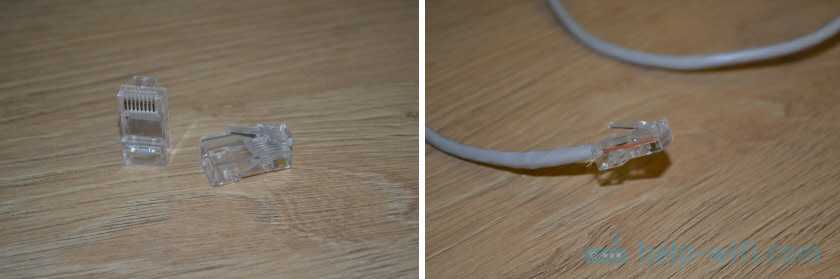

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

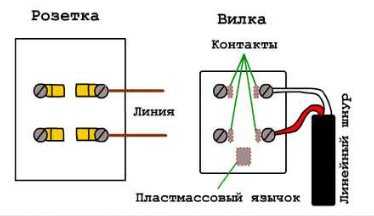

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

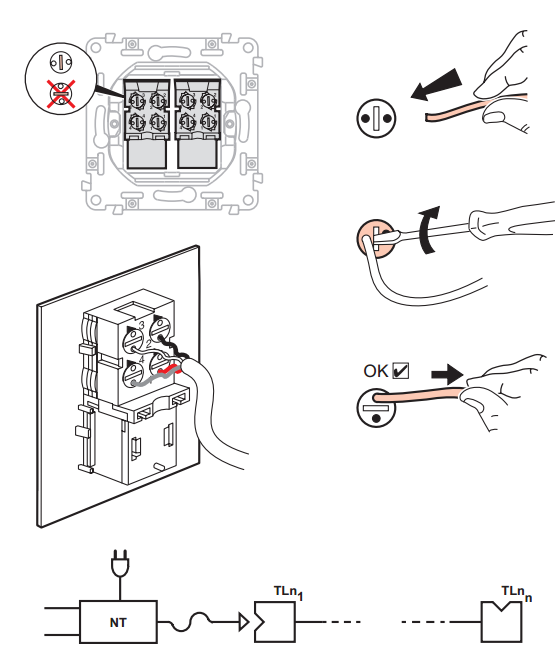

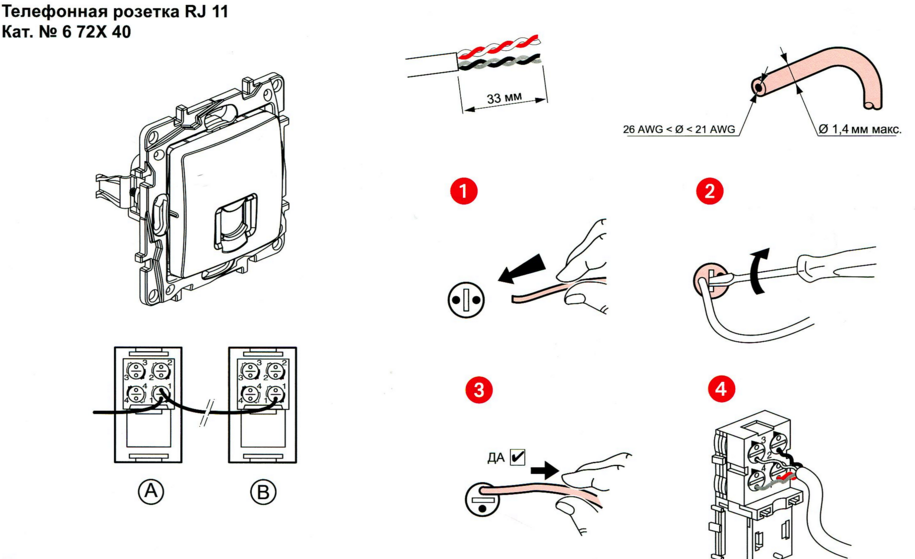

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

Виды HDMI-кабелей

Сегодня используется пять основных вариантов кабелей для устройств, подключаемых по технологии HDMI:

Стандартный. Предназначен для подключения приемника сигнала к источнику на небольшом расстоянии. Позволяет передавать изображение в HD качестве.

Стандартный кабель с Ethernet. Отличается от предыдущего типа только присутствием канала для подключения устройства в сеть.

Автомобильный шнур. Имеет повышенную прочность и устойчивость к воздействию вибраций, а также температурных колебаний.

Высокоскоростной кабель. Предназначен для подключения устройств с высоким разрешением, поддерживающих 3D или Deep Color.

Высокоскоростной с Ethernet. Оборудован дополнительным каналом для подключения в сеть.

Как отличить подделку?

Когда на рынке появляется достойная продукция, находятся мошенники, стремящиеся заработать на чужом успехе. Особенно часто встречаются подделки оборудования «Легранд Валена» из азиатских стран. На примере розетки расскажем о том, как определить, оригинал перед нами, или нет.

Имитация будет всегда слева, а подлинник справа.

Цвет и состояние креплений

Фальсификаторы не слишком тщательно следят за цветовой гаммой, поэтому она обычно отличается от оригинальной — темнее на несколько тонов. Кроме того, у подделок обычно полностью, туго закручены винты крепления лицевой панели.

Идентификационный номер

На задней части механизма оригинала есть надпись Copytracer, указывающая на то, что изделие промаркировано уникальным идентификационным номером. У подделки такого тиснения нет.

Сертификат и артикул

В левом нижнем углу суппорта оригинала выбит артикул товара, который можно проверить по каталогу. У подделки такого идентификатора нет. В левом верхнем углу подлинной розетки указана аббревиатура EAC, а у подделки на том же месте красуется надпись РСТ.

Качество контактов

Штепсельные контакты оригинальной розетки сделаны из качественного сплава. Если вставить в контакт отвертку, а затем вытащить, форма металла вернется в первоначальный вид. У контактов подделки нет «памяти» и со временем держатели расшатываются, что может привести к перегреву штекера.

Современные розетки и выключатели серии «Валена» от — достойное установочное электрооборудование. Главное — приобрести оригинальную продукцию.

Выключатели «Лезард»: мнение потребителей

Отзывы об устройствах этого производителя, как уже упоминалось, в сети имеются относительно неплохие. К преимуществам поставляемой на рынок компанией Dernek GROUP продукции потребители относят, в первую очередь, ее широкий ассортимент. Плюсами собственно самих розеток и выключателей марки «Лезард» считаются:

• стильный внешний вид;
• надежность и долгий срок службы.

По качеству сборки продукцию этой компании большинство домашних мастеров приравнивает к подобным товарам китайского производства.

К недостаткам устройств этого производителя потребители относят в первую очередь то, что для сборки их корпуса часто используется достаточно тонкий пластик. Обращаться с оборудованием этой марки при монтаже и эксплуатации приходится аккуратно.

Минусом розеток «Лезард» считается также то, что контакты в них крепятся на винтиках. Пережиматься провод в таких конструкциях может, к сожалению, буквально до отрыва. В некоторых партиях поставляемой Dernek GROUP продукции иногда может встречаться и нерабочий брак.

https://youtube.com/watch?v=ro_Ss7Lkyic

Технические моменты монтажа проводки и розетки

Главная проблема задачи подключения розетки – это прокладка к нему кабеля по квартире. Этому вопросу посвящено много отдельных материалов в интернете, поэтому излишними подробностями нагружать инструкцию нецелесообразно.

Главный момент, который рекомендуется учитывать – это подвод проводки к месту назначения отдельно от силовых линий. Однако часто такой возможности нет и в этих случаях подобное исполнение допустимо, но при наличии экранирующего провода.

Как было описано в первом разделе этого руководства, то есть в подготовительных мероприятиях, сначала требуется снять изоляцию с конца кабеля (5-6 см).

Розетки «Legrand» разбираются по одинаковому принципу. Например, «Legrand celiane» тоже имеет поворотную защелку. В результате розетка разбирается на 3 составляющие:

1. Крепление;
2. Модуль;
3. Крышка.

Коннектор расположен внутри элемента под номером «2».

Чтобы до него добраться, требуется повернуть защелку влево, после этого легко снимается. Ввести проводки по типу «В». С целью проверки правильности расположения контактов удобно использовать джек, который подготовлен в результате исполнения подготовительных мероприятий.

Он вставляется в разъем и прозванивается мультиметром.

Прибор можно использовать дешевый китайский. Даже он позволит получить безошибочные результаты.

До начала установки жил требуется просунуть провод в крепление (это часто забывают сделать даже опытные монтажники, что приводит к потере времени и нервов на повторный перемонтаж).

Хотя в большинстве розеток других производителей это допускается сделать и потом, но Легранд в устройствах такого не предусматривает.

Затем вставить защелку и зафиксировать поворотом, прилагая небольшие усилия.

Отрезать лишние концы и собрать интернет розетку.

На заключительном этапе закрепить крышку.

Вставить в готовое изделие джек, например, патч-корда, идущего от маршрутизатора, и проверить подключение.

Убедившись в нормальной работе розетки, надеть декоративную крышку и наслаждаться серфингом по интернету.

https://youtube.com/watch?v=o3fj6SaJsb8

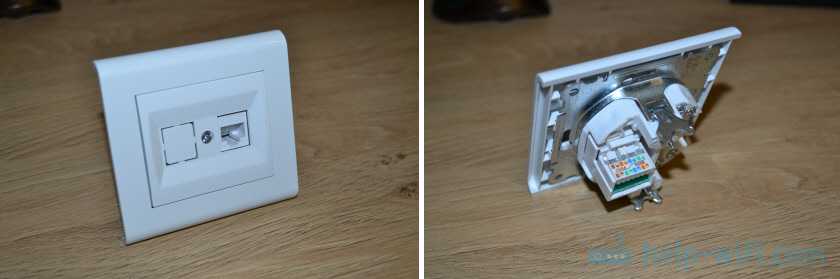

Подготовка к установке сетевой розетки

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене). Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые). У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей). Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

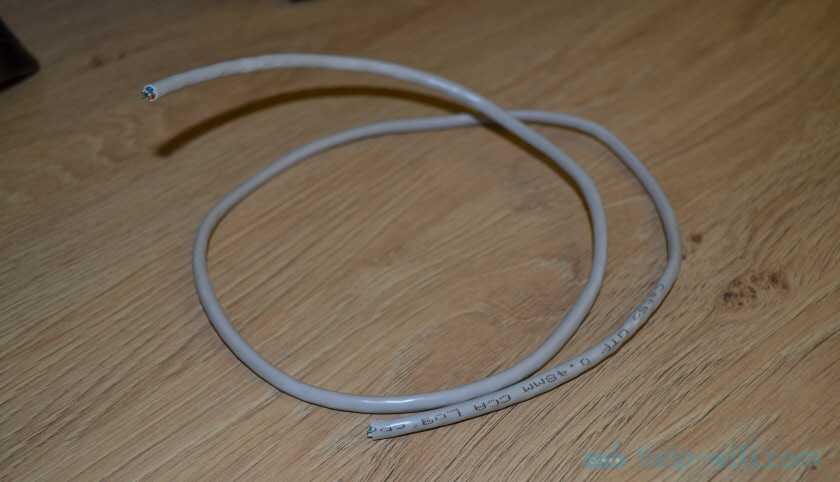

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

• Как обжать витую пару в RJ-45? Сетевой кабель своими руками
• Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель).

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.

Преимущества розеток Legrand

• Безотказность. Вся продукция Легранд сертифицирована, а производитель гарантирует качество каждого экземпляра. Все розетки проходят ряд проверок ещё на стадии производства, что сводит вероятность заводского брака к минимуму. Но остерегайтесь подделок! В магазине «Электрон» продаются только оригинальные розетки Legrand.
• Разнообразие дизайнов. Покупатели могут подобрать модель, которая идеально впишется в их интерьер. Всё, что угодно, от стандартного пластика разных цветов до элементов отделки из ценных пород древесины и даже кожи. Разумеется, цены тоже сильно варьируются.
• Безопасные материалы. Компания Legrand использует только экологически чистые материалы в производстве всей своей продукции.
• Удобный монтаж. Благодаря особенностям конструкции и современному подходу к производству подключить розетку Легранд своими силами не составляет труда даже для человека, не являющегося экспертом в этой области.
• Бесперебойная работа. Все металлические части розеток изготовлены из высококачественных сплавов, обеспечивающих стабильно высокое качество передачи электрического тока.
