Подключение тв кабеля к розетке legrand, schneider. схемы и виды розеток

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь. Бывает еще одна стрелочка указывающая наверх

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

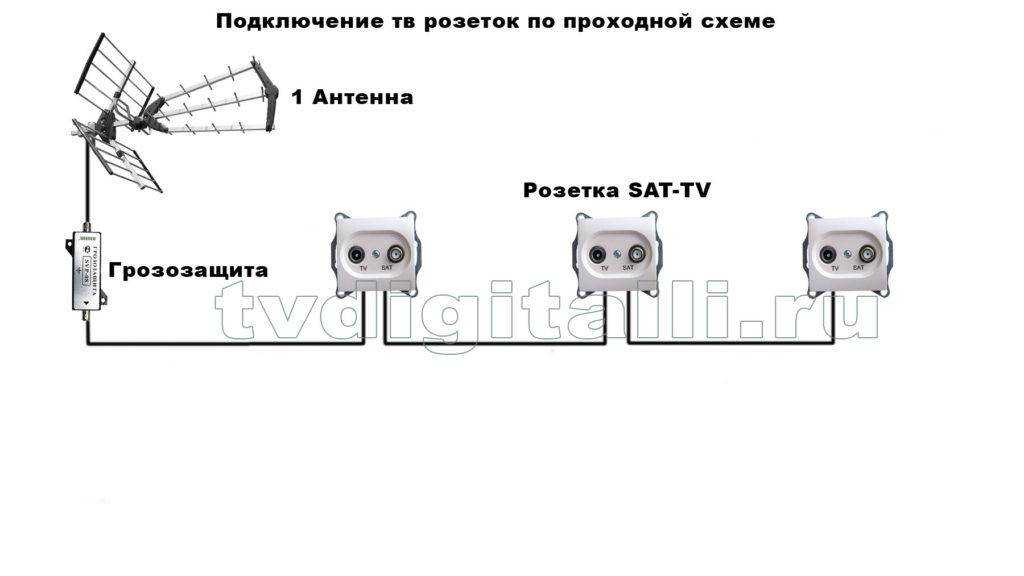

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Возможные ошибки

Самые частые ошибки при подключении ТВ-розетки к телевизору:

1. Нельзя использовать для цифрового сигнала розетки с резисторами в 75 Ом. Это приводит к очень плохому изображению, либо к его полному отсутствию.
2. При аналоговом сигнале и последовательном подключении двух и более ТВ лишнее сопротивление тоже будет мешать, и следует его избегать.
3. Если есть пустые разъемы, нельзя использовать розетки без резисторов при последовательном подключении.
4. Пустые разъемы в сети также будут влиять на качество изображение. Старайтесь использовать все ТВ-розетки в схеме.
5. Также снижает качество сигнала изоляция фольгой всех экранных жилок. Фольга плохой проводник и сигнал теряет контакт с экраном.

Выключатели 2-х клавишные Valena

Выключатель для схем управления 2-мя нагрузками до 10А 250В (2500Вт) из 2-х мест. Цвет — Алюминий

Выключатель для схем управления 2-мя нагрузками до 10А 250В (2500Вт) из 2-х мест. Цвет — Белый

Выключатель для схем управления 2-мя нагрузками до 10А 250В (2500Вт) из 2-х мест. Цвет — Слоновая кость

Выключатель для вкл/выкл 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания . Цвет — Алюминий

Выключатель для вкл/выкл 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания . Цвет — Белый

Выключатель для вкл/выкл 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания . Цвет — Слоновая кость

• Назад
• 1
• Вперед

Особенности двухклавишных выключателей Legrand Valena

Выключатели 2-х клавишные Valena это всегда актуальная классика, которая сочетается с надежностью внутреннего оснащения и простотой установки.

Лицевая панель состоит из двух прямоугольных клавиш, которые складываются в квадрат, характерный для всех переключателей этой серии. В коллекции представлено три варианта цвета:

• Белый;
• Слоновая кость;
• Алюминий.

К каждому из них подходят различные декоративные рамки — от классических, однотонных, до моделей со сложными фактурами, имитирующими металл, дерево и орнаменты.

Механизм выключателя (2-кл) серии Valena также заслуживает внимания:

1. Безвинтовые зажимы для кабеля позволяют легко, быстро, а главное безопасно установить оборудование и подключить кабель.
2. Металлический суппорт гарантирует надежность и долговечность конструкции, поддерживает все виды крепежа.
3. Отверстия в суппорте дают возможность отцентрировать изделия и устанавливать их в ряд.
4. Все токоведущие контакты изолированы, что защищает от травмы.
5. На изоляции кабеля есть специальная канавка, благодаря ей, вы сможете точно снять изоляцию.
6. Понятная и простая схема подключения доступна даже непрофессионалам.

Разновидности двухклавишных выключателей Legrand Valena

Переключатель Legrand Valena на 2 клавиши может потребоваться в разных ситуациях, поэтому в коллекции представлены следующие изделия:

• классический выключатель для управления с одного места;
• проходной двухклавишный выключатель Legrand Valena для управления освещением с двух мест.

Может ли последний работать, как перекрестный двухклавишный переключатель Legrand Valena? Многие люди путают проходной и перекрестный выключатели. Если первый дает возможность управлять светом с двух точек, например, включить его на входе в комнату, а выключить у кровати, то второй открывает еще больше возможностей: управлять освещением можно с трех и более точек. То есть это — принципиально разное оборудование.

Установка телевизионных розеток Легран

Как вставляется кабель в ТВ-розетку?

На ее тыльной части находится клеммный контакт (винтовой). Обычно он располагается по центру. Этот контакт используется для подсоединения ТВ-кабеля (его центральной жилы). Экран с оплеткой фиксируют специализированной скобой (но если розетки проходные, то таких контактов будут два, как и скобок для осуществления фиксаций). Перед тем как подключить кабель, его необходимую длину нужно очень тщательно зачистить. Оплетка и экран слегка обрезаются, затем после подключения центральной жилы кабеля их остатки фиксируются скобой. При выполнении данной операции, нужно контролировать весь процесс, чтобы не было замыкания жилы и оплетки. После этого проверяется работоспособность произведенного подключения и проводится фиксация розеток в уже установленные подрозетники .

Как подключить Legrand STD TV 1?

Для начала необходимо подготовить кабель (см. предыдущий вопрос). После чего он вставляется в определенное гнездо (крепежное) на разобранной ТВ-розетке. Затем его прижимают крышечкой, закрепляя таким образом, после чего данный прибор уже монтируется в заранее подготовленное отверстие на поверхности стены .

Какие типы подключения ТВ-розеток существуют?

Предлагаем Вам ознакомиться с видео, которое расскажет о двух типах подключения телевизионных розеток: «звезде» и подключении шлейфом .

Какой штекер необходим для ТВ-розетки «Легранд»?

Для данных розеток используется F-штекер (мама). Он накручивается на соответствующий коннектор, который предварительно надевается на кабель (коаксиальный) .

Как разобрать ТВ-розетку Legrand?

Вскрытие и ремонт подобных изделий должны производиться специалистами, прошедшими необходимую подготовку в компании-производителе.

Но чтобы произвести демонтаж таких приборов, необходимо:

• обесточить помещение, в котором будет сниматься розетка (проверьте наличие тока тестером);
• используя инструмент с заизолированными ручками или резиновые перчатки, можно приступить к снятию розетки. Для этого снимается верхняя часть ее коробки, затем выкручивается крепежный винт;
• розетка вытаскивается из своей ниши на поверхности стены, затем при помощи отвертки зажимы (клеммовые) ослабляются, и прибор отсоединяется от ТВ-кабеля .

Как установить антенный разветвитель Legrand?

1. Подбираем необходимый разветвитель. Он должен иметь нужное количество выходов, приспособленных под F-разъемы.
2. Выбираем место его установки и отмечаем его на схеме (так же, как и расположение ТВ-приемников).
3. После того как кабель проведен к разветвителю, с его конца снимается оболочка (наружная). Оплетка, а также экран из фольги отделяются от центра и загибаются к неочищенной части данного кабеля. От изоляции освобождается также и его центральная часть.
4. На окончание кабеля надевается гайка разветвителя. Оплетка и экран отгибаются. Жила (центральная) вставляется в специальное гнездо у разветвителя и затягивается гайкой. Затем такие же операции проводятся с остальными кабельными отрезками, после чего разветвитель крепится в заранее выбранном месте.
5. Кабель подводят к телеприемнику, закрепляют, при необходимости, специализированными скобами или укладывают в плинтусные кабель-каналы.
6. Затем соответственно подготовленный кабель (см. выше) устанавливается в штекер (на него надевается колпачок, центральный провод закрепляется в нем винтом, оплетка обжимается бандажом) и штекер вставляется в гнездо (антенное) телеприемника .

Как устанавливается ТВ-розетка «Legrand»?

Если Вы не имеете достаточного опыта, то установку и подключение розетки Легранд лучше доверить специалисту.

При установке и подключении розетки прокладывать рядом силовой и антенный кабель не рекомендуется. Расстояние между ними должно составлять как минимум 2 см. Безусловно, в современных телевизорах помеха в 50 Гц быстро отсекается, но лучше подстраховаться. Если Вы используете антенный кабель высокого качества и с отличной оплеткой, то данное требование не критично.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Для обжима сетевого кабеля понадобится:

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Розетка телевизионная TV+FM+SAT Проходная Legrand Valena белая 774437

• Описание
• Характеристики
• Отзывы (0)

Розетка Legrand Valena TV-FM-SAT проходная

Механизм телевизионной розетки, проходной TV-R-SAT 774437 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena TV-FM-SAT проходная 774437 является проходной ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». По этому типу разводки телевизионный кабель идет последовательно от одной телевизионной розетки к другой. В начале и в середине такой цепи устанавливаются проходные ТВ розетки, а последняя (на конце телевизионного кабеля) устанавливается оконечная розетка. Эта схема разводки позволяет сэкономить кабель. Непосредственное подключение к самому механизму розетки TV-R-SAT 774437 происходит одним телевизионным кабелем. Сигналы от эфирного телевидения, радио и от спутниковой антенны соединяются специальным блоком-смесителем в распределительном щите и приходят к ТВ-Р-САТ-розетке одним кабелем, а уже сама розетка разделяет эти сигналы на соответствующие разъемы своего механизма.

Розетка 774437 оснащена разъемами диаметром 9,5 мм:

• TV-выход — штекер («папа»)
• Radio-выход (радио) — гнездо («мама»)
• SAT-выход (Спутниковый)-IF+IF2

Розетка Legrand Valena TV-FM проходная является самой простой ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». Частоты пропускаемые розеткой:

• TV-штекер 4-862 МГц
• Radio-гнездо 87,5-108 МГц
• SAT-выход (Спутниковый) 950–2400 МГц

Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием). Чистку лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.

Чистку лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

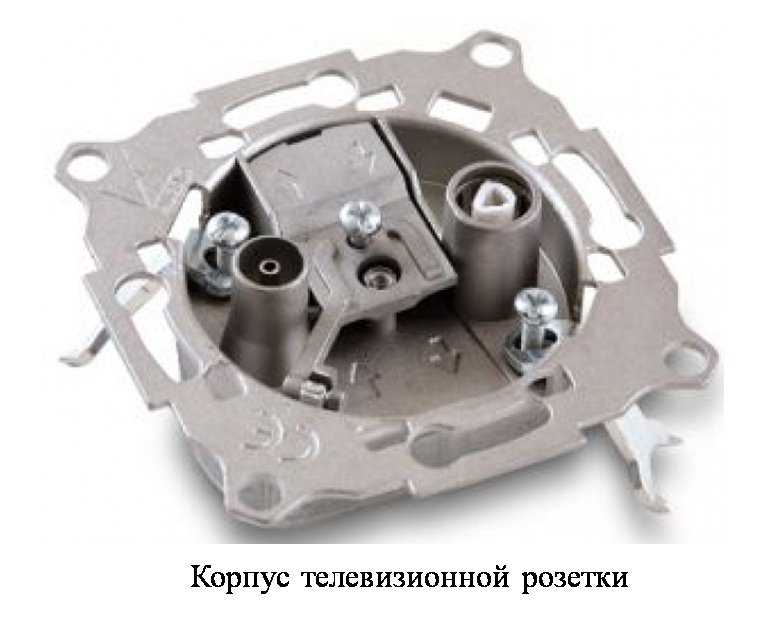

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Какими они могут быть?

1. TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
2. TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
3. TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.

Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).

Розетки

Основным преимуществом розеток «Легранд Валена», как и в случае с выключателями, можно назвать высокое качество механизма In`Matic. В новых версиях установочного электрооборудования металлический суппорт для повышенной безопасности покрыт слоем изоляции.

Благодаря защитным шторкам, закрывающим штепсельные отверстия, существенно снижается риск получения травм. Не нужно разбирать весь механизм, чтобы «прозвонить» его тестером. Достаточно снять лицевую панель и воспользоваться двумя контрольными точками.

В каталоге розеток содержатся следующие варианты исполнения:

1. Силовые: двухконтактные, с заземлением, с шторками, USB.
2. Телевизионные: розетки ТВ проходные, оконечные, двухкабельные TV и SAT, «звезда».
3. Информационные: телефонные RJ-11, интернет-розетки RJ-45, двойные.

Выбор цветовой гаммы широк. Для розеток типа «Лайф» доступно больше 14 оттенков, а для изделий «Аллюр» — 23 варианта палитры, в том числе и «слоновая кость».

Разновидности моделей

GSM розетка представлена различными видами. Например, существует стандартный GSM модуль, у которой один разъем. А существует и сетевой фильтр, назначение которого заключается в подключении сразу нескольких приборов.

Сетевой фильтр представлен стандартным удлинителем, который имеет несколько выходов. Принцип работы оборудования заключается в следующем: сперва необходимо подключить сим-карту, предварительно отключив функцию постоянного запроса PIN-кода. Как только карта установилась, необходимо ее проверить. Для этого следует на нее позвонить или отправить смс-сообщение. Такая умная система работает при температуре до -20 градусов.

Розетка с одним разъемом. Дополнительно к такому приспособлению продаются датчики открытия дверей или индикаторы утечки газа, датчики пожарной безопасности. В комплекте такой GSM модуль образует надежную охранную систему. Например, ее можно настроить так, чтобы через определенное время в комнатах включался свет. Это будет создавать впечатление, что в доме кто-то присутствует.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо

Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток

О них-то мы и поговорим в этом разделе:

ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц

Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ

Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

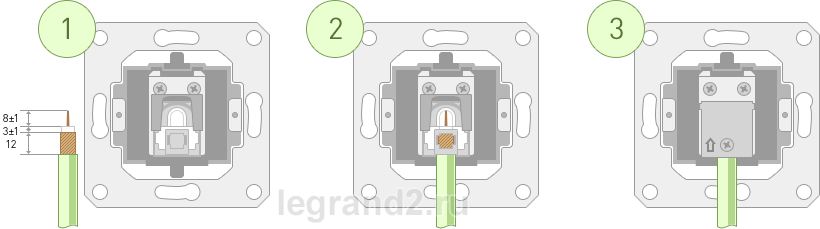

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

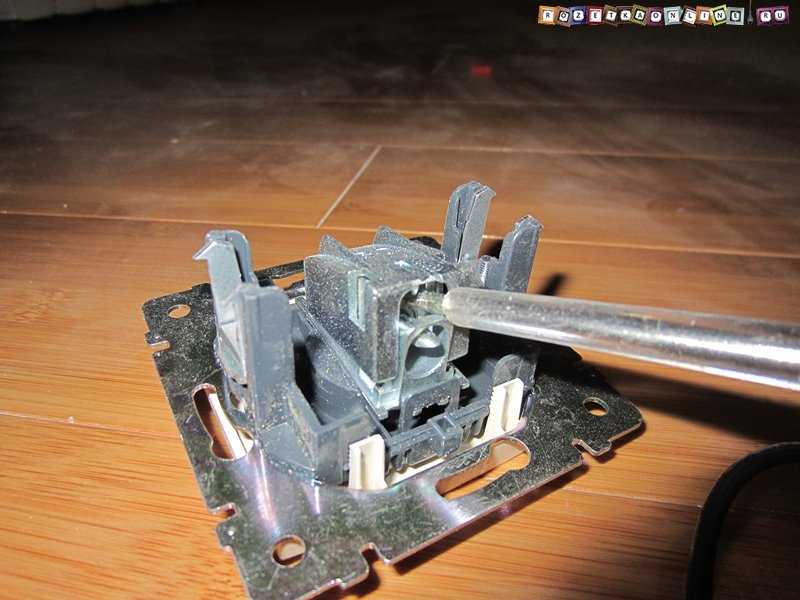

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал – “Как подключить TV/SAT розетку”

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

• Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
• Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная.

Подключение

По установке и монтажу вы можете сразу ориентироваться на схему подключения компьютерной розетки Legrand, которая находится на картинке ниже. Вам не понадобится никаких отверток или специальных ножей, которые используются в других розетках, и все делается обычными руками – именно так говорит производитель, но на деле не все так просто.

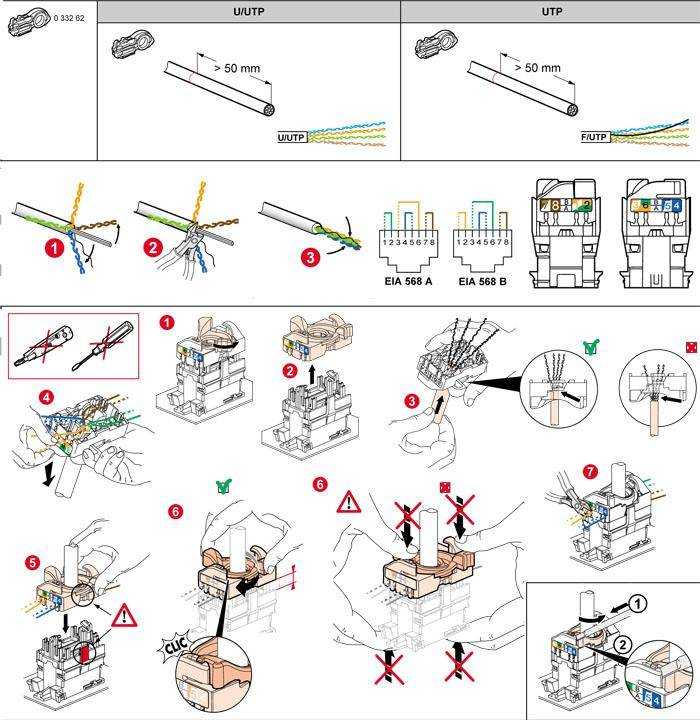

Распиновка и схема подключения интернет-розетки Легранд

1. Очищаем верхнюю оплетку сетевого кабеля примерно на 4-5 сантиметров.
2. Прежде чем снимать верхний блок, который и будет держать сами проводки, посмотрите, как именно он установлен. После обжимки велика вероятность установить блок не тем концом. Откручиваем фиксатор против часовой стрелки, чтобы снять верхний блок.

1. Цветные проводки я бы на вашем месте полностью выпрямил. Если кабель старый и сухой, то оставьте как есть.

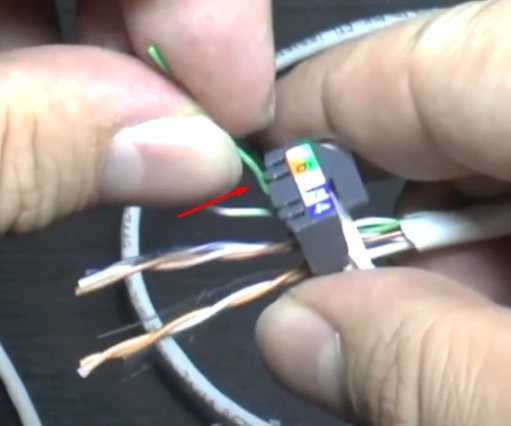

1. Вставляем провод в круглое основание фиксатора и с ножами.

1. Далее вставляем сам провод в блок и начинаем закидывать проводки в пазы. Нужно использовать именно схему «B»:

Одна сторона: Бело-Зеленый – Зеленый – Бело-Синий – Синий

Вторая сторона: Бело-Коричневый – Коричневый – Бело-Оранжевый – Оранжевый

1. Если вы забыли куда именно должна смотреть розетка, то проводки должны располагаться по цветам таким образом, чтобы «Синий» смотрел на возвышенность (на некоторых моделях именно так). А вот коричневый должен смотреть вниз.

1. По идее останется просто вставить сам блок и закрутить фиксатор, но вы можете столкнуться с той же проблемой что и я – бывают случаи, что ножи не прорезают проводки и контакта нет. Поэтому я бы на вашем месте, если есть канцелярский нож, самостоятельно их туда всунул.
2. Не забудьте отрезать лишние проводки, которые будут торчать, в противном случае при закрытии они могут выскочить из ножей.
3. В самом конце просто поворачиваем фиксатор и устанавливаем розетку на место.

В самом конце её можно прикручивать в короб, но до этого я бы её на всякий случай прозвонил и проверил. Так как ножи могли не прорезать проводки и придется её заново раскручивать и переделывать.

Как необходимо устанавливать розетки «Легранд»?

1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него. Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Розетки делятся на следующие виды:

• оконечные. Используются, если к кабелю подключено только одно ТВ-устройство, или в конце ответвлений на иные телевизоры, когда остается единственный ТВ-приемник.
• проходные. Применяются для разветвления ТВ-сигнала, когда нужно установить несколько телевизоров. К такой TV-розетке подключают два кабеля: через один сигнал приходит, через второй — идет дальше к следующему телеприемнику.
• простые, или, как их еще называют, индивидуальные или одиночные. Такие розетки также подключаются с помощью сплиттера, однако низкое волновое сопротивление может спровоцировать появление искажений на экране.

Естественно, лучшими и качественными устройствами являются ТВ-розетки Легранд.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

только алюминиевая фольга

фольга с медной оплеткой

одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Антенные розетки Legrand, представленные в каталоге сертифицированы и имеют все сопроводительные документы. Действует гарантия изготовителя, в связи с чем не стоит волноваться за возможные недочёты и производственные дефекты. При выборе антенных розеток Legrand ознакомьтесь с описанием и характеристиками товара. В случае, если вы не уверены в конечном выборе или требуется дополнительная консультация, сотрудники Molter.ru обязательно помогут вам.

Внимательно проверяйте наличие гарантийного талона и технологических инструкций, осматривайте продукцию на предмет возможных повреждений. Приобрести антенные розетки Legrand можно с доставкой транспортными компаниями по Москве и России либо осуществить самовывоз товарного склада.
