Монтаж настенной розетки rj45

Прокладка кабеля в стенах

Процесс монтажа проводки внутри стены — это решение непростое, но правильное. Главным достоинством является отсутствие шнуров под ногами и аккуратный вид комнаты. К недостатку относится проблематичное устранение неполадок, в случае необходимости.

Важно! Неэкранированная пара изготавливается из меди. Металл чувствителен к электромагнитным помехам

Необходимо соблюдать расстояние между проводкой для компьютера и электричества. Оно должно составлять не меньше 50 см.

Алгоритм действий:

1. Разметка трассы. Сетевой кабель ограничен по радиусу изгиба, стоит это учитывать при планировке штробы. Каждый кабель имеет технические характеристики, с которыми нужно ознакомиться перед использованием.
2. Подборка кабеля. Надежность — главное достоинство. Для подключения сети лучше приобрести UTP 5 категории. Основные требования к кабелям: радиус изгиба, растягивающие усилие, гарантия качества.
3. Монтаж. Кабель следует спрятать в гофру. Диаметр гофрированной трубы должен быть больше, чем у проводки. В штробе закрепляется при помощи гипсовой стяжки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

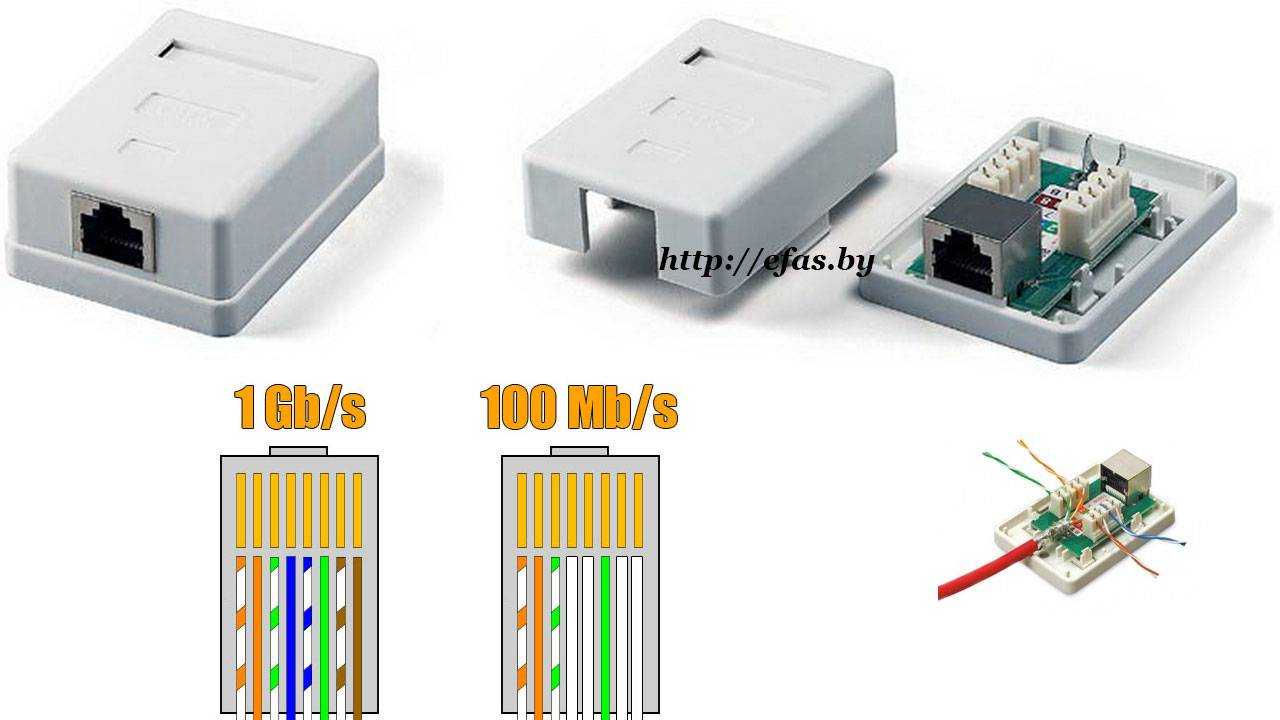

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

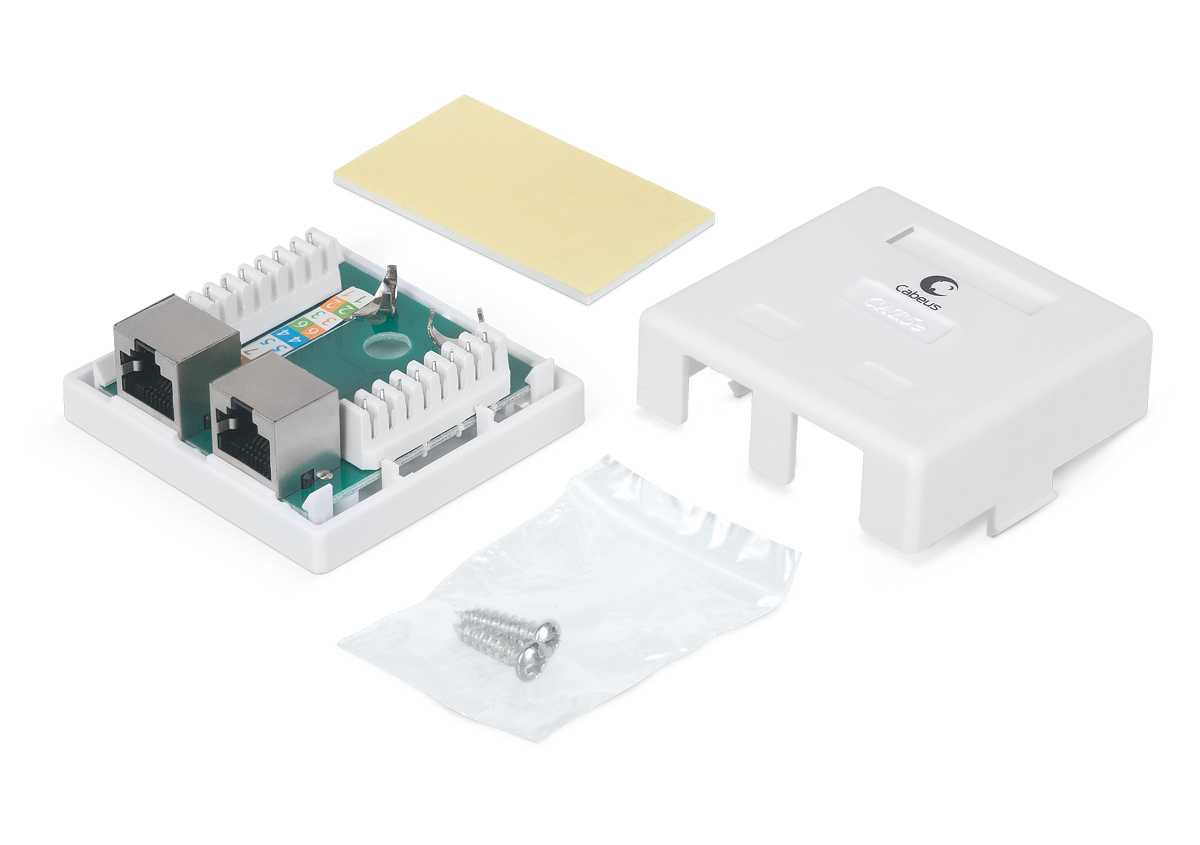

Как подключить настенную компьютерную розетку

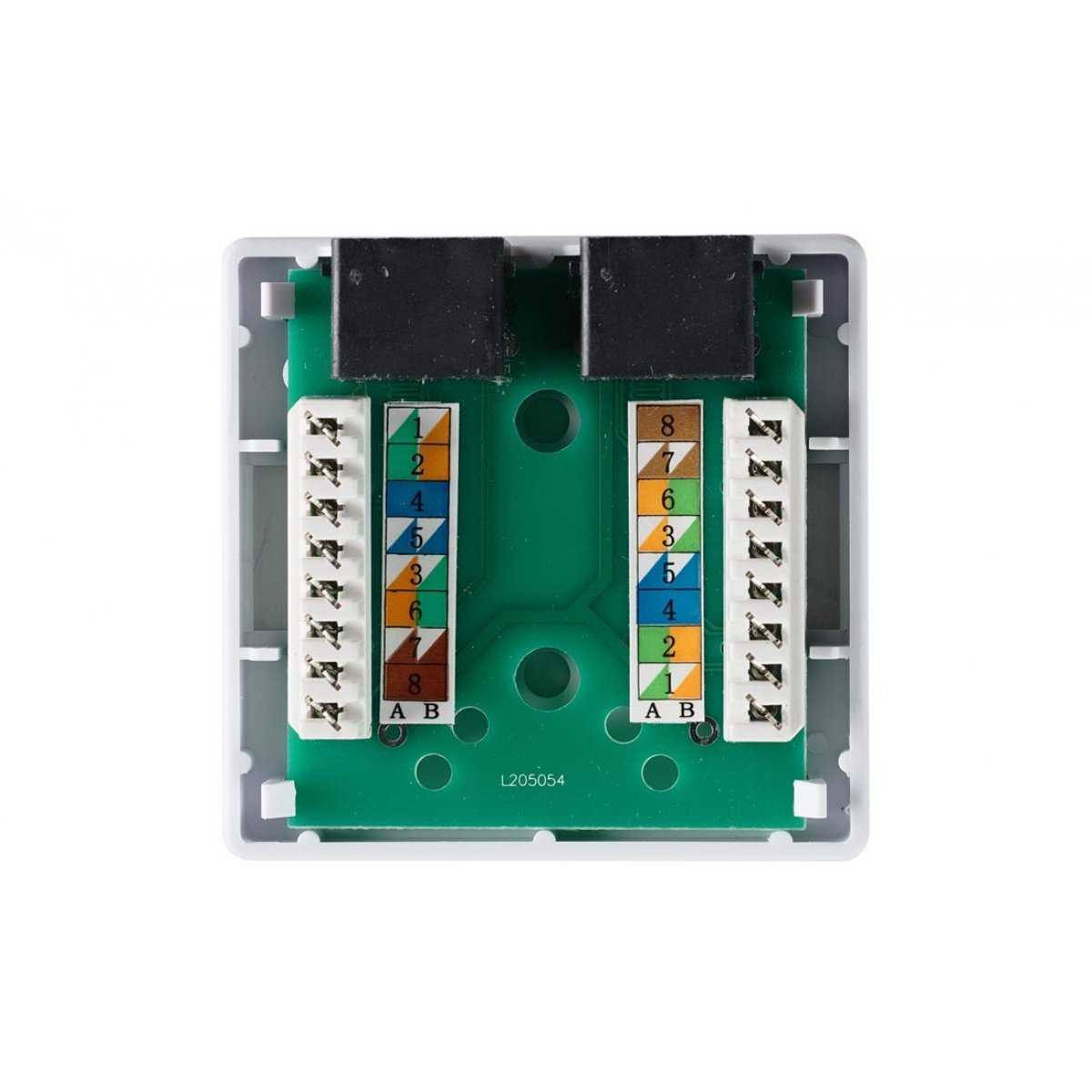

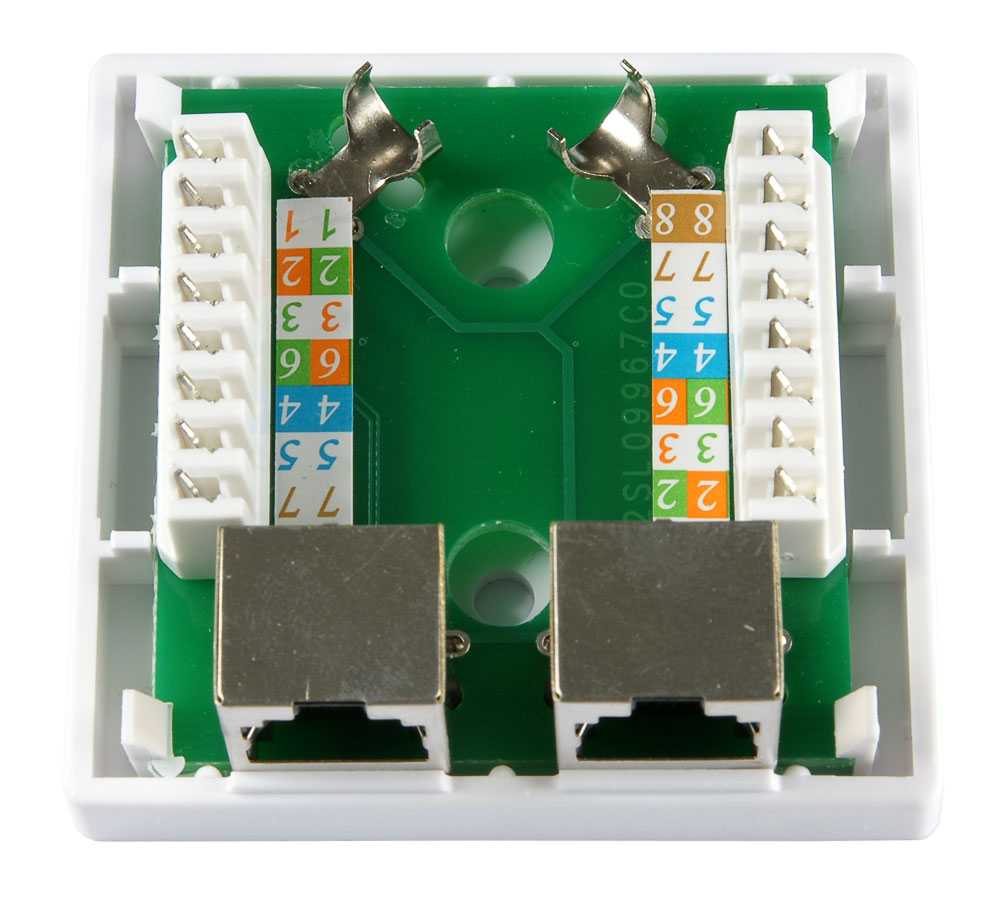

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

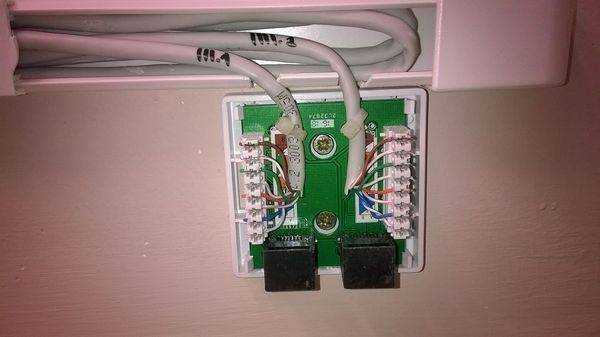

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Интернет-розетка, которая используется в компьютерных и других коммуникационных сетях, имеет существенное отличие от подсоединения и монтажа обычного электрооборудования. Это объясняется наличием кабеля для трансляции данных (употребляется витая пара) и наличием штекера RJ-45, который нужно подключить к питанию (тип 8Р8С). Эти два отличия значительно изменили строение разъема, из-за этого установка и подключение интернет розетки также существенно изменились.

Установка клемника в розетку

После того, как соединения проводов были сделаны, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, а потом крепко закрутить стопорное кольцо.

Удостоверьтесь, что вы сделали все правильно. Для этого подключите какое-нибудь устройство к розетке. Если оно заработает, то все нормально. А если устройство не заработает, тогда нужно перепроверить правильность подключения проводов.

Важно! Чтобы подключение было правильным, осуществляйте его со специальным кабельным тестером. После проверки работоспособности новой сети, подрежьте торчащие жилы и приступайте к монтажу розетки в подрозетник. Если вам будет интересно, тогда читайте про подключение телефонной розетки

Если вам будет интересно, тогда читайте про подключение телефонной розетки

После проверки работоспособности новой сети, подрежьте торчащие жилы и приступайте к монтажу розетки в подрозетник. Если вам будет интересно, тогда читайте про подключение телефонной розетки.

Закручиваем стопорное кольцо и проверяем правильность подключения

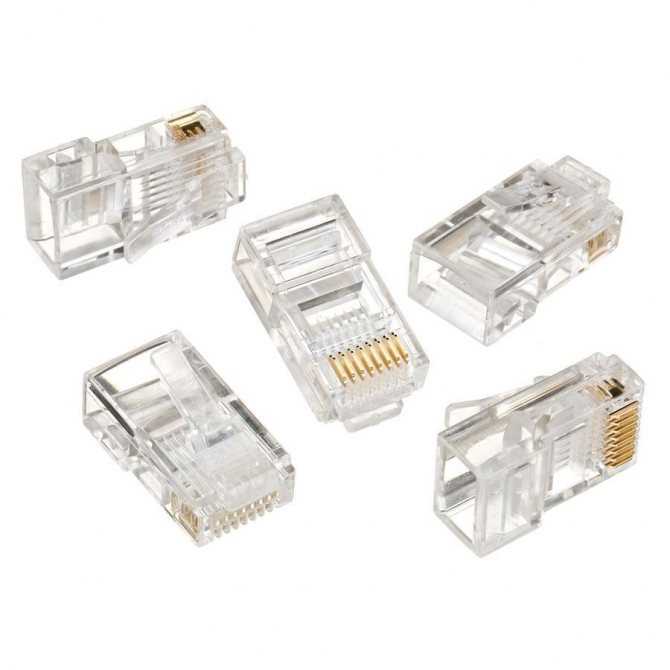

Коннектор RJ-45: описание разъема

Витая пара — это интернет-кабель. Именно он сначала заводится в частный дом или квартиру, чтобы в последствие цифровые устройства можно было подключить к всемирной паутине. Интернет-кабель обычно заканчивается небольшим разъемом из пластика. Он называется коннектором. Существует несколько видов компьютерных разъемов. Среди них самым распространенным является коннектор RJ-45. Информационный разъем для подключения интернет-сети специалисты часто называют «Джеком».

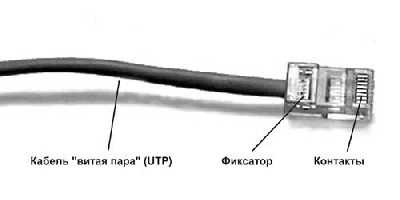

У коннектора прозрачный корпус, через который видны разноцветные провода. Кроме подключения к интернет-сети, разъемы RJ-45 также позволяют посредством кабелей соединять компьютеры друг с другом и с модемами. При этом подключение коннектора к кабелю в каждом случае отличается порядком расположения разноцветных жил проводов. Распределение проводников по цветам на профессиональном языке называется распиновкой. Зная точную последовательность разводки цветных жил, удастся выполнить правильный монтаж RJ-45 розетки.

Какие бывают разновидности

Каждый человек, который собирается в квартире устанавливать подобное изделие, должен разобраться с основными видами конструкций. Это поможет понять, какой именно тип розеток лучше всего использовать в том или ином случае.

Несмотря на то, что существуют разные типы розеток, все они изготавливаются под разъем RJ-45. Это унифицированный стандарт для соединения сетевых маршрутизаторов или персональных компьютеров через витую пару с глобальной сетью. Именно при помощи такой разновидности проводов и строится большинство современных локальных и интернет-сетей.

Многие специалисты классифицируют сетевые розетки по следующим характеристикам:

• По числу имеющихся разъемов. Многие считают, что такие изделия могут иметь только один выход для соединения кабеля. На самом деле существуют одинарные, двойные и тройные модели. В редких случаях встречаются устройства, оснащенные 4-8 разъемами для подключения нескольких роутеров или компьютеров.
• По скорости передачи информации. Такие устройства делятся на несколько категорий в зависимости от быстроты передачи данных. Рекомендуется выбирать модели шестой категории. Они способны работать на скорости до 10 Гбит/с.
• По способу крепления. Монтаж интернет розеток может осуществляться по-разному, в зависимости от используемого типа устройств. Существуют внутренние модели, которые необходимо встраивать в стенку. Еще есть накладные, которые устанавливают на поверхности стенок.

Важно! Интернет розетки могут оснащаться различными разъемами. Помимо входа RJ-45, они могут иметь и интерфейс USB.

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

Алгоритм установки

Прежде всего, необходимо проложить кабель связи. Укладывать его можно как снаружи, так и внутри стенного массива. В последнем случае процедура усложняется и дальнейшее обслуживание затрудняется. Однако это навсегда избавляет от наличия большого количества проводов и ухудшения эстетики интерьера.

Алгоритм действий состоит из следующих этапов:

• Выполняется разметка пролегания трассы с учетом уже монтированных коммуникаций.
• Схема составляется так, чтобы учитывались не только удобные места для подключения розеток rj45, но и ограничения радиуса загиба кабеля, например, Cat 5e или иных модификаций.
• Если укладка делается в бетонной/кирпичной стене, предварительно проделывается паз.
• Подбирается кабель. В идеале он должен иметь минимальный радиус изгиба, хорошую эластичность и срок службы не менее 20-30 лет.

Видео-пример по установке интернет-розетки:

• Проводник укладывается в гофру, в которой он должен свободно двигаться, и далее в штробу.
• Паз заделывается, и выполняется отделка стен.

По завершении подключается розетка по следующей технологии:

• Выполняется разборка корпуса, отсоединяется передняя часть.
• Изучается цветовая схема проводной разводки на задней стороне корпуса. Как правило, выбирается вариант В.
• Далее чтобы подсоединить к интернет-розетке кабель, производится ее обжим. Делается это согласно выбранной цветовой схеме – то есть когда проводки и контакты совпадают по оттенку.
• После того как проводники зафиксированы зажимом, проверяется качество передачи путем пробного соединения с подключенным гаджетом.
• В завершении корпус собирается, и розетка устанавливается и закрепляется на своем месте в стене.

Крепление проводников к контактам коннектора осуществляется по следующему алгоритму:

• С кабеля счищается слой изоляции на величину 7 см от края.
• Далее пары проводников раскручиваются и выпрямляются.
• Затем проводки отмеряются по коннектору, и лишнее обрезается.

Длина проводников должна быть такой, чтобы внешняя изоляция подходила точно под край коннектораИсточник kak-sdelano.ru

После этого провода укладываются в коннектор, расположенный защелкой вниз.

Провода кабеля запускаются в коннектор, направленный защелкой внизИсточник kak-sdelano.ru

• При этом каждый проводок попадает в своеобразную канавку.
• В завершении с помощью клещей коннектор сдавливается – в результате выступы прорезают изоляцию и создается надежное соединение между проводами и контактами.

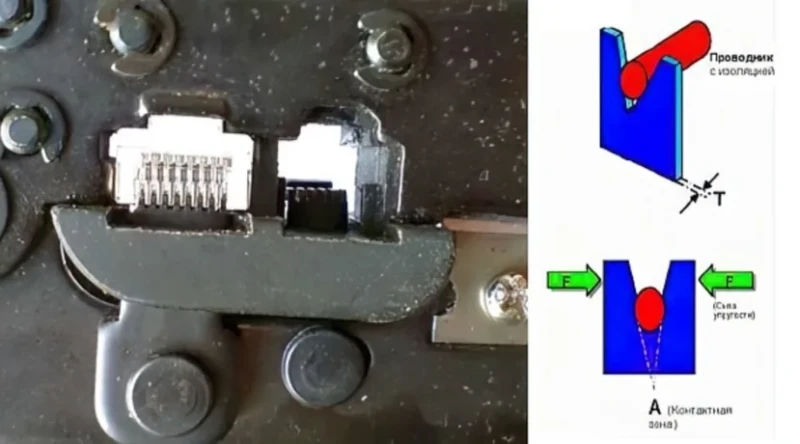

Схема действия клещей для обжима кабеля в коннектореИсточник kak-sdelano.ru

Видео-ролик по монтажу интернет-розетки:

Обзор популярных брендов

Наиболее востребованными и часто приобретаемыми являются интернет-розетки следующих брендов:

• Legrand. Модели французской линейки характеризуются лучшей системой крепления кабеля. Подключается по 2-м схемам – А и В.
• Viko. При сохранении качества, сравнимого с выше описанным брендом, изделия данной марки стоят дешевле. Минус – отсутствие подсказок на корпусе по выбору схемы.
• Lezard. Модели турецкой компании, характеризуются стандартным набором свойств.
• Schneider. Классический вариант коммутатора. Однако также выпускается в двойном виде. Поэтому чтобы правильно подключить интернет-розетку, придется вести 2 кабеля, так как параллельная схема соединения не поддерживается.

Видео-инструкция по подсоединению витой пары к розетке:

Коротко о главном

Интернет-розетка предназначается для подключения проводного интернета к ПК, ноутбуку и другому оборудованию. Классифицируется она по количеству разъемов, скорости соединения и типу установки. При этом для соединения применяются 2 протокола – А и В. Чаще всего используется последний вариант.

Для соединения в домашней сети достаточно использовать 2-х-парный кабель, однако с учетом перспективы увеличения скорости лучше сразу монтировать 4-х-парный вариант. При этом распиновка выполняется строго в соответствии с выбранным протоколом.

Чтобы установить розетку для интернета, необходимо действовать по инструкции:

• Выбрать маршрут и проложить кабель.
• Подсоединить кабель и установить розетку.
• Подключить кабель к коннектору.

Необходимость установки розетки

Большинство из нас живут в многокомнатных квартирах и частных домах. Для каждого отдельного помещения таких жилищ необходимо решить одну маленькую но достаточно «коварную» задачку: любым доступным способом создать «точку» для подключения к интернету разных по типу подключения девайсов.

Казалось бы, ответ очевиден — купить и установить Wi-Fi роутер и нет никаких проблем. Но вот некоторые люди мягко говоря не в восторге от негативного влияния электромагнитных волн от средне- и маломощных генераторов на собственное здоровье, здоровье своих близких и особенно маленьких детей.

Выбирая интернет-розетку, нужно помнить, что одинарной или двойной будет достаточно для жилой комнаты. А для офиса стоит задуматься о модульных розетках

Поэтому стоит задуматься об уменьшении электромагнитного «смога» в наших домах и квартирах.

Одним из таких способов является установка с подключением интернет розеток непосредственно в стенах помещения.

Установка розеток для подключения к интернету выполняется по общим для всех электроустановочных изделий правилам. По аналогии их выпускают для скрытой и открытой проводки

Надо понимать, что это лишь один из вариантов предоставления многоточечного доступа к интернету для ноутбуков, стационарных компьютеров, мини-серверов и персональных хранилищ данных в доме/квартире/офисе.

Процесс подключения розетки своими руками приведен в виде пошаговой фотоинструкции далее.

Шаг 1: По аналогии с установкой силовых розеток процесс монтажа и подключения интернет розетки начинается с подготовки гнезда

Шаг 2: Для того чтобы подготовить механизм к установке, находим на тыльной стороне белый фиксатор и поворачиваем его приблизительно на 90º. Затем отделяем освобожденную часть механизма

Шаг 3: Продеваем кабель для интернет подключения через отделенную от механизма розетки часть, расположив ее внешней стороной к месту установки

Шаг 4: Снимаем общую изоляцию с интернет кабеля — витой пары, оставив примерно 10 — 15 см запаса кабеля в подрозетнике

Шаг 5: Укладываем жилы витой пары в пазы в соответствии со схемой В, указанной метками на тыльной стороне розетки. Схема А в быту теперь не применяется

Шаг 6: При подсоединении жил витой пары строго следуем цветовой разметке и указателям крышки. Если все правильно, поворачиваем фиксатор против часовой стрелки

Шаг 7: Обрезаем излишки жил витой пары, затем погружаем механизм розетки в подрозетник. Следим за тем, чтобы расположенные в монтажной коробке провода нигде не пересекались

Шаг 8: Проверив горизонтальность установленного в подрозетник механизма по его верхней кромке, фиксируем рамку устройства, затем внешнюю панель

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками-RJ-45, которые обеспечивают подключение рабочих компьютерных станций к интернету, а также к локальным сетям. Если же вам что-то непонятно, пишите мне!

Подключение кабеля в розетке RJ 45

Вопрос как подключить интернет провод к розетке является одним из наиболее проблемных. Хотя здесь нет нечего сложного.

В заблуждение многих вводят несколько вариантов подключения, обозначенных на розетках, но с этим вопросом достаточно просто разобраться.

Варианты подключения информационного кабеля

На данный момент существует два варианта подключения сетевых проводников типа «витая пара». Это стандарты T568A и T568B. Оба они имеют право на существования, но первый вариант считается устаревшим и в большинстве случаев сейчас используется стандарт T568B.

Итак:

Отличия между этими стандартами подключения состоят в чередовании подключения проводов в разъеме. Их вы можете увидеть на фото представленном ниже. И если вы выберете не тот вариант ваша сеть не будет работать.

Варианты подключения «витой пары» согласно различным стандартам

• Дабы правильно выбрать ваш стандарт подключения внимательно рассмотрите питающий кабель от провайдера. Определите по какому стандарту выполнен обжим проводов у них и сделайте так же. Но лучше это узнать еще на стадии подключения интернета, непосредственно у рабочих.
• Теперь зная стандарт согласно которому, мы будем производить подключение можно перейти непосредственно к монтажу. На данный момент на рынке представлены розетки с двумя основными видами обжима проводов. Давайте рассмотрим каждый из вариантов.

Подключение обычных информационных розеток

Производители розеток побеспокоились чтоб подключение кабеля интернет к розетке было максимально упрощено. Поэтому все электроустановочные устройства имеют цветовое обозначение согласно обоих видов стандарта.

Подключение обычно информационной розетки

Итак:

На первом этапе вскрываем розетку. Здесь может быть несколько вариантов. Она может быть соединена винтами или зажимами. Если есть специальные направляющие для провода пропускаем его через них. В некоторых случаях крепление провода к розетке обеспечивается обычной утяжкой. Теперь снимаем оплетку кабеля

Делать это необходимо максимально осторожно дабы не повредить жилы кабеля. Распутываем жилы кабеля и вставляем их согласно цветовой маркировки на розетке. После этого используя специальный инструмент или просто тоненькую отвёртку зажимаем кабель в коннекторе

После этого используя специальный инструмент или просто тоненькую отвёртку зажимаем кабель в коннекторе

В некоторых типах розеток для этих целей есть специальная крышечка, которая фиксирует жилы в их рабочем состоянии.

Подключение информационных розеток с поворотным механизмом коннектора

Насколько мне известно такие информационные розетки выпускает только компания Legrand, но техника достаточно удобная и надежная. Поэтому уже в ближайшее время такие розетки могут появиться и у других производителей.

Подключение информационной розетки Legrand

• Чтоб выполнить соединение интернет кабеля в розетку нам, в первую очередь, следует вскрыть саму розетку. Здесь так же возможно винтовое или зажимное крепление лицевой части.
• Теперь поворачиваем подвижную часть коннектора против часовой стрелки и снимаем ее. Продеваем кабель в освободившееся кольцо и зачищаем его.
• Согласно маркировки на кольце коннектора выполняем укладку кабеля. Особых усилий здесь прилагать не надо достаточно просто надежно закрепить жилы кабеля в гнездах. Обрезаем лишние концы кабеля.
• Теперь одеваем подвижную часть непосредственно на коннектор. Делать это необходимо как показано на видео и без особых усилий.
• После того как подвижная часть полностью села на коннектор выполняем его поворот по часовой стрелке. Делать это необходимо с небольшим усилием, но без фанатизма. Во время этого действия прорезается изоляция жил кабеля и обеспечивается надежный контакт коннектора с кабелем.
• На последнем этапе одеваем нашу лицевую часть розетки, укладываем кабель и фиксируем розетку в гнезде. На этом соединение кабеля для интернета в розетке окончено, и вы можете выполнить проверку работоспособности розетки.

Что представляет собой internet розетка?



Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Установка интернет-розетки своими руками

Штроборез — идеальный инструмент для штробирования стенок

Бывают случаи, когда перед установкой розетки людям приходится протягивать витую пару в стенах. Чаще всего такая необходимость появляется у жителей новостроек.

Стоит отметить, что это достаточно непростая работа, которая требует немало усилий. Самое трудное — проделать вручную в бетонной поверхности специальные каналы для проведения провода. Делать это надо аккуратно, с использованием специальных приспособлений для обнаружения электрической проводки.

При выполнении прокладки кабеля надо подготовить спецодежду:

• уплотненный комбинезон;
• головной убор для защиты волос;
• очки, чтобы в глаза не попадала пыль и строительный мусор;
• строительные перчатки.

Для штробирования бетонных поверхностей можно пользоваться такими инструментами:

• бороздодел;
• штроборез;
• штроборуб.

Важно! Все каналы для прокладки кабеля надо обязательно делать под прямым углом.

Когда все выемки будут сделаны, необходимо проложить кабеля и сделать небольшую выемку в месте, где будет устанавливаться розетка. После этого можно подсоединить провода к розетке и проверить, будет ли она функционировать.

Если розетка не заработает, надо убедиться в том, что все надежно соединено. Возможно она не работает из-за не правильного соединения проводов.

Подключение к роутеру и обжим коннектора

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто “B”.

Расположение цветов считается слева-направо:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Стандарт “A” иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту “B”, а другой по “A”. Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая “вилка” здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Установка клеммника и монтаж накладки

Розеточная накладка устанавливается в последнюю очередь

После проведения проверки работоспособности розетки можно приступать к финальной части установки устройства. Сначала необходимо остаток проводов спрятать в выемку и установить клеммник в сделанное для розетки гнездо

Когда он будет установлен, необходимо осторожно подкрутить его болтами, чтобы надежно зафиксировать на поверхности. Грамотно смонтированный клеммник не должен шататься

Также из него не должны торчать остатки проводки.

После того, как клеммник будет зафиксирован в гнезде, необходимо повторно провести проверку подключения. Например, к розетке можно подсоединить ноутбук и посмотреть, заработал ли на нем интернет. Если его нет, придется проверять распиновку. Проводки могут быть подключены не в той последовательности, что в итоге приводит к отсутствию сети. Еще одна распространенная причина отсутствия Internet — недожатый кабель. В таком случае придется просто надежнее подключить фиксатор.

Если проверка была успешной и интернет заработал, можно двигаться дальше. Надо подрезать все выступающие жилы и установить поверх них специальную накладку. Она монтируется очень легко. Надо просто положить ее поверх гнезда и придавить рукой до появления характерного щелчка. После этого установку розетки можно считать полностью завершенной.

Интернет-розетка — специальное устройство, которое используется для подключения электроники к интернету при помощи кабеля RJ-45. Перед тем как подключить интернет кабель к розетке, необходимо ознакомиться с основными нюансами монтажа конструкции, а также разобраться как это сделать самостоятельно в домашних условиях.
