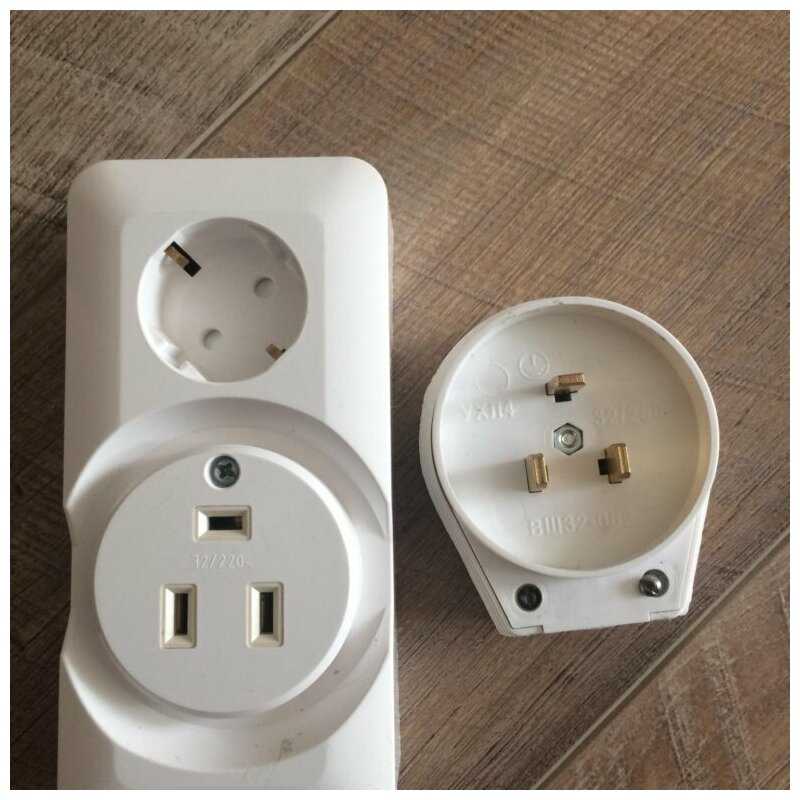

Усиленная двойная розетка под плиту

Подключение без розетки

В некоторых ситуациях отсутствует возможность установки силового разъема. Однако данное обстоятельство не исключает подключения электроплиты. Подключение осуществляется напрямую к кабелю электропитания.

Питающий кабель размещают в распределительной коробке, а проводники крепят к зажимам клеммных колодок. Подключение возможно и при отсутствии коробки, когда кабель просто выступает из стены.

Подключение выполняют следующим образом:

Разбирают вилку электроплиты, освобождают проводники, расположенные в ней. Обычно речь идет о 3 проводах — заземлительном, фазном и нулевом.
Отключают линию электропитания

Важно убедиться в отсутствии тока.
Раскручивают шуруп на защитной панели распредкоробки. Внутри находится клеммная колодка, к которой присоединены жилы кабеля электропитания

Если отсутствует распределительная колодка, лучше ее установить, так как в этом случае соединение будет более надежным.
Присоединяют провода от силовой вилки электроплиты к клеммам с проводниками от распредкоробки. Нужно быть внимательным, чтобы не спутать цвета: зелено-желтую жилу нужно состыковать с такой же жилой провода питания в распределительной коробке. Точно так же выполняют подключения фазного и нулевого проводов.
После создания подключения надевают защитную панель распределительной коробки и затягивают шурупы.
Тестируют систему на работоспособность.

Немаловажно то, что при описанном выше способе подключения покупатель электроплиты лишается гарантии. Если по любой причине произойдет поломка техники, ее придется ремонтировать за собственные средства

Однако есть у такого подключения и положительное качество: если в обозримом будущем предстоит замена старой плиты, то новые подключения будет создать совсем несложно.

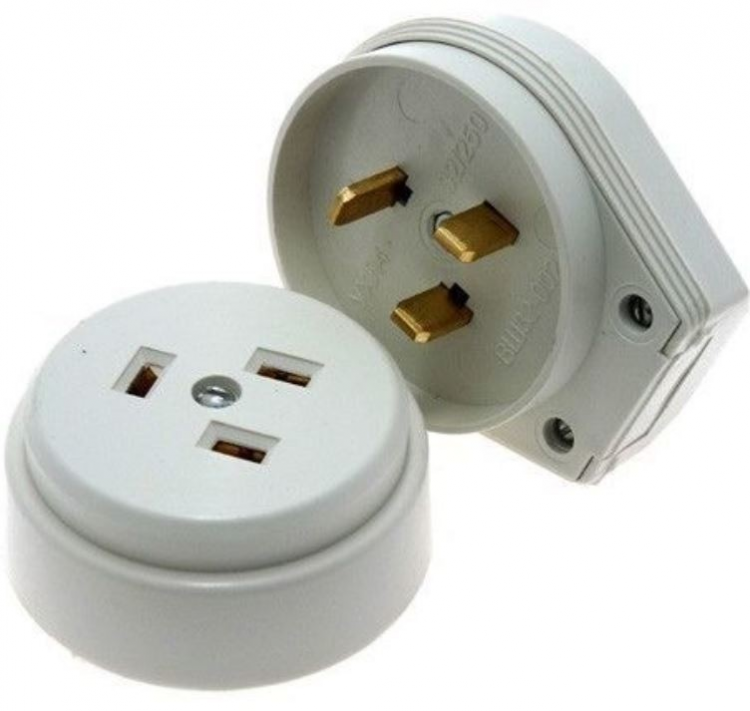

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Читать также: Как вытащить машину с помощью ручной лебедки

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

Покупают силовую вилку на 220 Вольт (переменное напряжение).
Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
Клемма под шестым номером предназначена для заземления.

Схемы подключения

Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.

Однофазное подключение

Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.

Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.

Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.

Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.

Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.

Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.

Двухфазное подключение

Схема двухфазного подключения представлена на картинке ниже.

Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.

Трехфазное подключение

Схема подключения с тремя фазами изображена ниже.

Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.

В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.

Разнообразие электроустановочного оборудования Legrand

Компания Legrand розетки и выключатели выпускает отличающиеся как по функциональному, так и по номинальному набору параметров. Поэтому, дабы правильно выбрать модели, подходящие под наши требования, давайте познакомимся с полной номенклатурой электроустановочного оборудования компании

Различия по номинальным и установочным параметрам

Любое электрооборудование имеет номинальные параметры своей эксплуатации. Этот фактор является одним из наиболее важных и именно игнорирование этих параметров зачастую приводит к пожарам и поломках в электросети.

А игнорирование установочных параметров приводит к проблемам на стадии монтажа, поэтому розетки и выключатели легранд следует выбирать, исходя из условий их эксплуатации.

Разнообразие цветовых решений для розеток и выключателей

Итак:

Прежде всего, следует обратить внимание на тип вашей электропроводки. При монтаже открытой проводки розетки и выключатели следует выбирать соответствующего типа. Если же монтируется скрытая проводка, то и электроустановочные аппараты должны иметь утопленное исполнение.
Специально для установки в не очень удобных местах французская компания выпускает розетки с углом наклона в 45⁰С

Это позволяет их монтировать в углах и на стыке стены и пола.
Что касается номинальных параметров, то одним из важнейших здесь является напряжение питающей сети. Для нашей страны актуальным считается напряжение в 380В трехфазной цепи и 220В однофазной сети.

Если же монтируется скрытая проводка, то и электроустановочные аппараты должны иметь утопленное исполнение.
Специально для установки в не очень удобных местах французская компания выпускает розетки с углом наклона в 45⁰С. Это позволяет их монтировать в углах и на стыке стены и пола.
Что касается номинальных параметров, то одним из важнейших здесь является напряжение питающей сети. Для нашей страны актуальным считается напряжение в 380В трехфазной цепи и 220В однофазной сети.

Еще одним важным параметром является номинальный ток. Для этого параметра следует отдельно рассматривать выключатели и розетки. Ведь для выключателей Легранд номинальные токи могут быть 6, 10 и 16А. Причем, наиболее распространенной группой являются выключатели на 10А.
Для розеток номинальный ток зависит от класса напряжения розетки. Так, для однофазной сети французская компания выпускает розетки в 10, 16, 25 и 36А. Причем, розетки на 36А имеют конструкцию, подобную конструкциям с трехфазными розетками. Для трехфазных розеток номинальные токи составляют 16, 25, 36 и 63А.
Что касается влаго- и пылезащищённости, то здесь выбора практически нет. Все представленные установочные коробки, выключатели розетки Legrand имеют IP Что является достаточным для наружной установки, но в случае установки в особо влажных и запыленных помещениях вам потребуется специальный заказ у компании.

Подготовительные мероприятия

Для опытных людей изучение первого раздела этого руководства необязательно. Материал, включенный в подготовительные мероприятия, ориентирован на новичков. Поэтому продвинутые пользователи сразу могут приступить непосредственно к процедуре подсоединения интернет розетки, описываемой начиная со второго раздела настоящей инструкции.

Итак, кабель от поставщика интернета, который входит из подъезда в жилище абонента, в подавляющем большинстве случаев имеет 4 пары, переплетенные между собой, поэтому к проводу и прилипла кличка «витая пара».

Если сделать ошибку на этой стадии и перепутать проводки, то розетка работать не будет. На предварительном этапе рекомендуется потренироваться на простом джеке, это не отнимет значительного количества времени, но позволит новичку приобрести неоценимый опыт, который поможет, не испортив розетку, грамотно смонтировать ее с первой попытки.

К тому же кабель с джеком в любом случае необходим пользователю при подключении, например, компьютера. Сам джек стоит копейки и на этапе тренировки повредить его не жалко, чего нельзя сказать об интернет розетке.

Необходимо выполнить пару основных действий:

Проводки в правильной последовательности надо вставить в джек типа RJ-45. Сквозь прозрачный пластик джека можно хорошо рассмотреть распиновку цветных проводков;

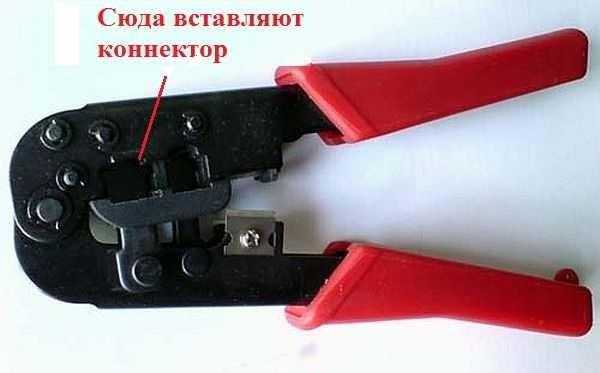

Контакты проводков обжимаются спец. клещами либо, немного повозившись, можно исполнить процедуру обжима коннектора просто отверткой и кусачками;

Правильное расположение проводков

Применяется два основных типа распиновки проводков: «А» и «В», но в большинстве случаев используется «В», поэтому простому домашнему пользователю требуется изучить лишь второй порядок расположение жил.

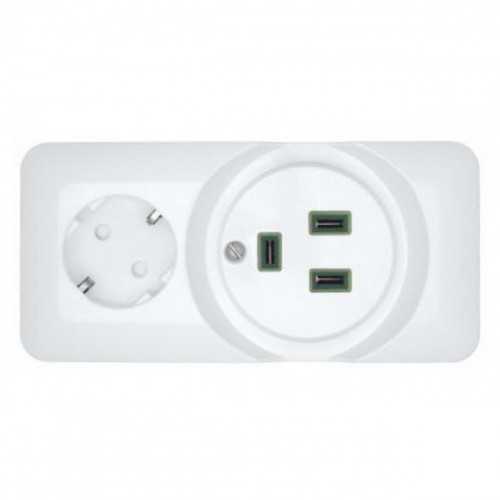

Двойная розетка для электроплиты и духовки. Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе)

Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку , что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Кабель и автомат защиты

Телефонная розетка

По причине высокого потребления электроэнергии приборов, мощность которых начинается с трёх киловатт и выше, рекомендуется питание на шкаф выполнить отдельным кабелем. Для этой цели подойдёт трёхжильный провод (наличие заземляющего желто-зеленого проводника обязательно). Сечение кабеля выбирается исходя из номинальной мощности духового шкафа.

При нагрузке 3-3.5 кВт рекомендуется применять провод 3х2.5мм2. Розетка берется на ток не менее 16 ампер европейского стандарта, а автоматический выключатель из расчёта на 25 А.

При мощности электроплиты выше 3.5 кВт выбирается кабель сечением 3х4мм2 и розетка с автоматическим выключателем не менее 32 ампер рабочего тока.

Как перенести розетку

Бывает, что во время ремонта кухни вам пришлось перенести духовой шкаф или электрическую плиту из одного угла в другой, при этом расположение старой силовой розетки осталось прежним. Наверное, можно найти удлинитель или попробовать удлинить провод прибора.

Лучше всего заранее подумать, где будет устанавливаться плита, чтобы рядом расположить розетку

Работа с электроприборами, связанная с их установкой и подключением в сеть, должна начинаться со снятия с них напряжения. Для этого нужно выключить электричество. Возможно, на установленную ранее в кухне электроплиту в распределительном щите есть отдельный рубильник. Может быть, придется выключить все напряжение, которое разведено по дому. Однако этого недостаточно. Если сама плита осталось прежней, используйте провод такой, как и был для предыдущей установки, то есть с таким же сечением. Или же используйте специальную таблицу с выбором сечения в зависимости от мощности плиты. Может потребоваться монтажная клеммная колодка, если до плиты идет провод 40 А, а плите нужно 32 А.

Если же нет, тогда используйте клеммник и клеммы:

Быстрозажимные (для медных гибких проводников);
Винтовые;
Самозажимные (для провода из алюминия).

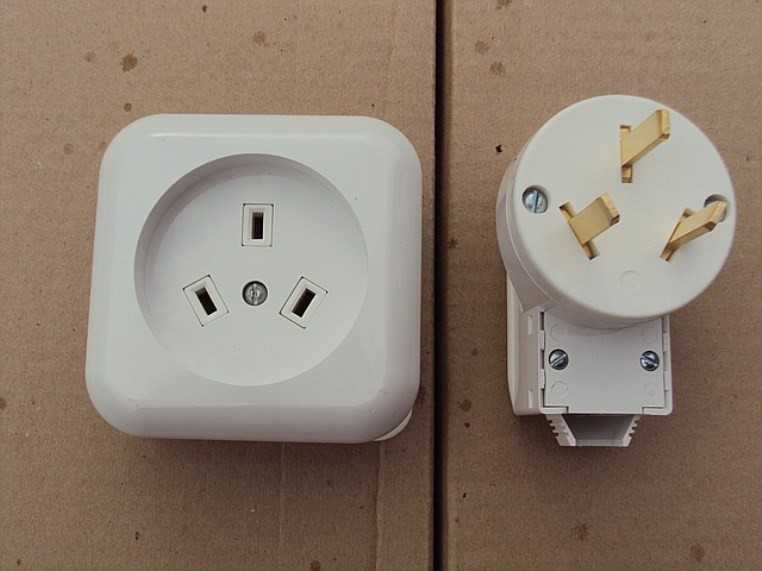

Обратите внимание на разъем и вилку, которая есть в новой плите. Виды разъемов зависят от страны-производителя. Идеально, если при переносе розетки вы не будете соединять шнур, а замените весь провод напрямую от нового места до электрощитка

Идеально, если при переносе розетки вы не будете соединять шнур, а замените весь провод напрямую от нового места до электрощитка.

Какую бы силовую розетку вы ни выбрали для электроплиты — отечественного производства или импортного, например, электророзетки Legrand, важно, чтобы все соответствовало нормам установки и подключения

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Розетка для плиты где расположить. Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры

Правильное расположение розеток , желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах)

Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне , то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

Холодильник;
Микроволновая печь;
Электроплита;
Чайник;
Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д

при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла

При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним

При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Установка розетки

Определяемся со скрытым или наружным монтажом

Здесь ориентируемся только на своей вкус и выбор. Есть только одно правило — в деревянном доме допустима установка только наружной электропроводки. Это главное требование электрической безопасности, потому что дерево — материал относится к воспламеняемым и убирать в него проводку настоятельно запрещено.

Если стены сделаны из бетона или кирпича, то можно применить оба метода монтажа. Если смотреть на монтаж относительно электробезопасности, то скрытая установка наиболее желательный вариант.

Монтаж

@новые-дома72.рф

Установить розетку для плиты можно не прибегая к помощи профессионалов. Инструкция, как поэтапно установить розетку для электроплиты, выполняйте все действия последовательно:

И внутренняя, и наружная модели подключаются напрямую к плиточным штатным клеммам. Сначала надо добраться до них, а для этого следует открутить крышку с задней стороны прибора и демонтировать защиту.
В однофазной сети надо фазу (обычно это провод красного цвета, но лучше найти фазу тестером) подключить к контактам, между которыми нужно поставить специальные перемычки.
В редких случаях вместо перемычек используются петли из провода требуемого диаметра, он должен быть больше 6 миллиметров.

@elektrik-a.su

Также иногда появляются отдельные ситуации, когда необходимо перенести розетку. Перенос осуществляется аналогично разводке проводки. Вам потребуется схема электропроводки, по ней следует проделать отверстия в стенах. Когда подготовите проём, то надо извлечь провода из предыдущего места, а затем переложить до нового.

Розетка для плиты электрической и варочной панели

Чаще всего в новых домах ставят розетки типа РШ-ВШ (розетка и вилка по одним данным штепсельная, по другим шнуровая). Обладателям советской розетки остаётся позавидовать. Найти современную розетку подобного типа и качественную довольно сложно. Но беда в другом, найти розетку на ток 40 ампер очень проблематично. Есть ещё одна проблема. Такие розетки обычно устанавливают за духовым шкафом, а ввиду того, что такая розетка вместе с вилкой примерно на 5 см выступает от стены зачастую установка за духовым шкафом оказывается невозможной. А вообще, такие розетки стали использовать только по одной причине — в СССР это был единственный тип разъёмного соединения с заземляющим контактом.

Для внутренней установки можно использовать силовые розетки фирмы «Legrand», однако цена их довольно высока. И снова упираемся в потолок 32 ампера и большие габаритные размеры. Импортные бытовые силовые розетки на бóльший номинал не изготавливаются.

Сейчас силовые соединения выглядят, как на фотографии этого абзаца слева. Все бы хорошо… И цена адекватная, и ток до 63 ампер, но проблема в размерах. Такие силовые вилки и розетки очень громоздкие и вполне подойдут на промышленных объектах, но никак не в домашнем хозяйстве.

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.
