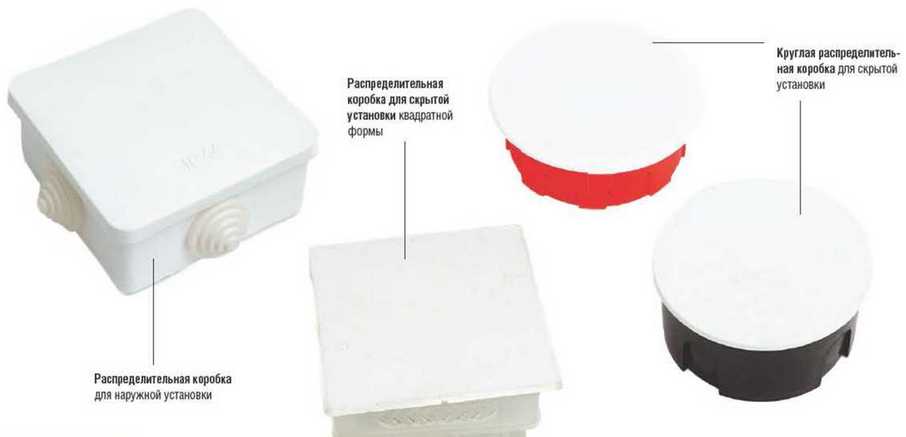

Монтаж распаечной коробки для наружной и скрытой проводки

Выбор материалов и безопасность

Чтобы снизить риск возникновения пожара, проводка в деревянном доме должна быть выполнена со строгим соблюдением ПУЭ и качественными материалами. Особенно это касается электросети, проложенной скрытым способом внутри стен коттеджа-каркасника. Не стоит также скупиться при выборе УЗО и иной защитной автоматики для вводно-распределительного щита. Все это непосредственным образом сказывается на безопасности эксплуатации электропроводки и всего дома.

При монтаже самое главное – это полностью исключить скрутки и спайки жил проводов в стенах. Подобные соединения являются наиболее уязвимыми местами. В каркасном коттедже они недопустимы. И все провода лучше брать сделанные из одного металла – алюминия либо меди. Совмещать и тем более соединять их напрямую без клеммника не стоит.

Соединение проводов с помощью клемм

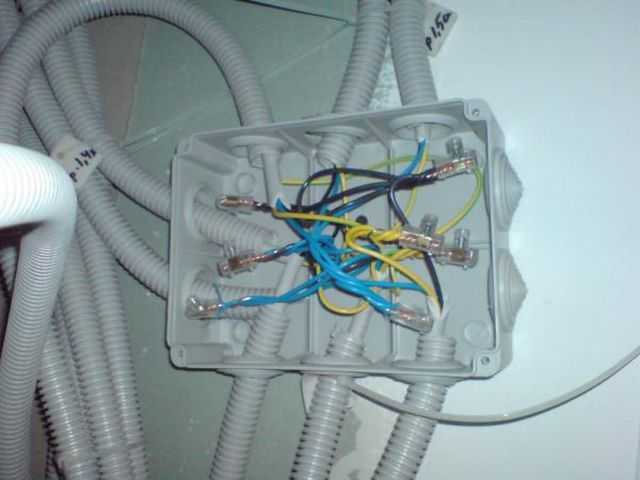

Способы соединения проводов в распределительных коробках

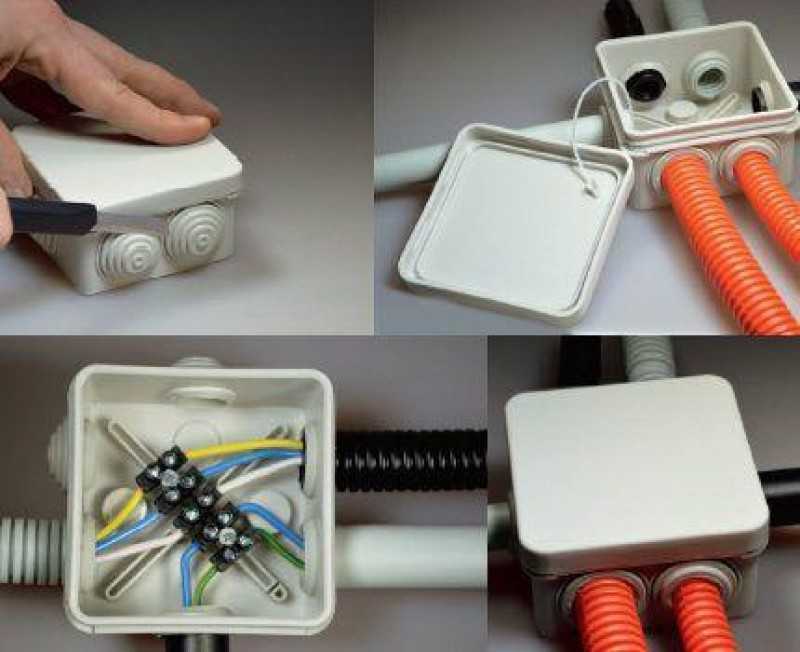

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
«Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Советы по монтажу углов и стыков кабель-каналов

При использовании специальных аксессуаров места прохождения пластиковыми кабель-каналов внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.

При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:

Для прохождения внутреннего угла необходимо:

в месте изгиба трассы сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
согнуть короб под нужным внутренним углом;
установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
закрыть короба отрезками крышек.

Для монтажа по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.

Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.

Общие сведения при подключении электричества

Сегодня ввод электричества в деревянный каркасный дом в 90% случаев осуществляется с помощью алюминиевого кабеля СИП, что расшифровывается как «самонесущий изолированный провод». Данный провод обладает качественной, устойчивой к ультрафиолету изоляцией. Изоляция выполнена из сшитого полиэтилена. Для крепления такого кабеля на стену каркасного дома применяется с помощью специальных натяжных устройств. Также может использоваться изолятор на надежных металлических кронштейнах. Установка должна проводиться на высоте не ниже, чем 2,75 метра от земли.

СИП — самонесущий изолированный провод

При прокладке провода снаружи в дом, место входа кабеля должно быть оснащено металлической трубкой, которая выполняет две функции:

Не дает кабелю соприкасаться с древесиной, тем самым уменьшая риски воспламенения дерева при повреждении проводки.
При усадки дома и подвижности стены жесткий металлический каркас трубы защитит провода от механического повреждения.

Электросчетчики также могут устанавливаться снаружи дома, располагаясь в защищенном электрощите с автоматом и УЗО – устройством защитного отключения. Если вы остановились на этом варианте, СИП-кабель подключается к нему, а от электросчетчика прокладывается медный кабель, который и заводится в дом. Распределительный электрощит с автоматическими выключателями распределяет далее разводку по всем комнатам каркасного дома.

Работы по вводу и монтажу электросчетчика лучше доверить профессионалам, так как от качества проводки зависит ваша безопасность. Все счетчики должен проверяться и опломбироваться. Саму же разводку в каркасном доме можно делать своими руками, соблюдая правила безопасности.

Не забывайте, что первейшим этапом является составления схемы проводки в каркасном доме. При составлении схемы необходимо произвести разметку прохода и мест расположения электротехнических устройств, которые включают в себя светильники, розетки, выключатели и пр. Схема облегчает монтаж проводки в деревянном доме, и позволяет заранее высчитать количество проводов, рукавов и других материалов.

Лучшее видео для вас:

Как сделать выбор

Из всего вышесказанного становится понятно, что сегодня есть большое множество изделий подобного рода

Так как же сделать выбор по форме, окраске и другим параметрам? На что стоит обратить свое внимание?. Прежде всего необходимо определить оптимальный размер. Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала

Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала

Прежде всего необходимо определить оптимальный размер. Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала.

Понятно, что магистральный кабель, то есть имеющий внутри подающий провод, необходимо выбирать более широким и глубоким. А вот те каналы, которые будут содержать подводы к розеткам, выключателям и другим точкам, можно сделать немного меньших размеров.

Кроме всего прочего, нужно определить общий метраж. При этом нужно учесть, что в продаже доступны только отрезки по два метра каждый.

Что касается цветового окраса, то тут советы давать сложно. Все зависит от каждой конкретной обстановки. Если канал укладывается рядом с плинтусом, то естественно лучше выбрать окрас под дерево или любых других темных тонов. Для настенного монтажа подойдет классический белый. В общем, здесь дело каждого и каждый выбирает сам.

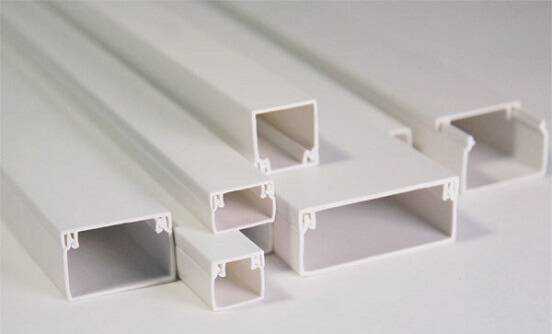

Классические белые кабель-каналы из пластика

Особое внимание при выборе следует уделить и качеству продукции. Например, торцы должны быть ровные, без загибов. Особое стоит обратить внимание на качество замка

Если первый недочет легко скрывается доборными элементами, то плохой замок скрыть нельзя

Особое стоит обратить внимание на качество замка. Если первый недочет легко скрывается доборными элементами, то плохой замок скрыть нельзя

Несколько советов по монтажу каналов

При монтаже каналов для прокладки проводов, должна соблюдаться инструкция по проведению работ.

При этом:

Необходимо тщательно выровнять стену, потолок. Подготовить их для крепления пластиковых коробов.
Для соединения кабельных каналов в углах, следует сделать срезы под углом 45°.
Крепиться кабель должен ровно, в горизонтальной и вертикальной плоскости.
Перед креплением конструкции делается разметка поверхностей.
Укладывать кабель канал следует начинать с угла.

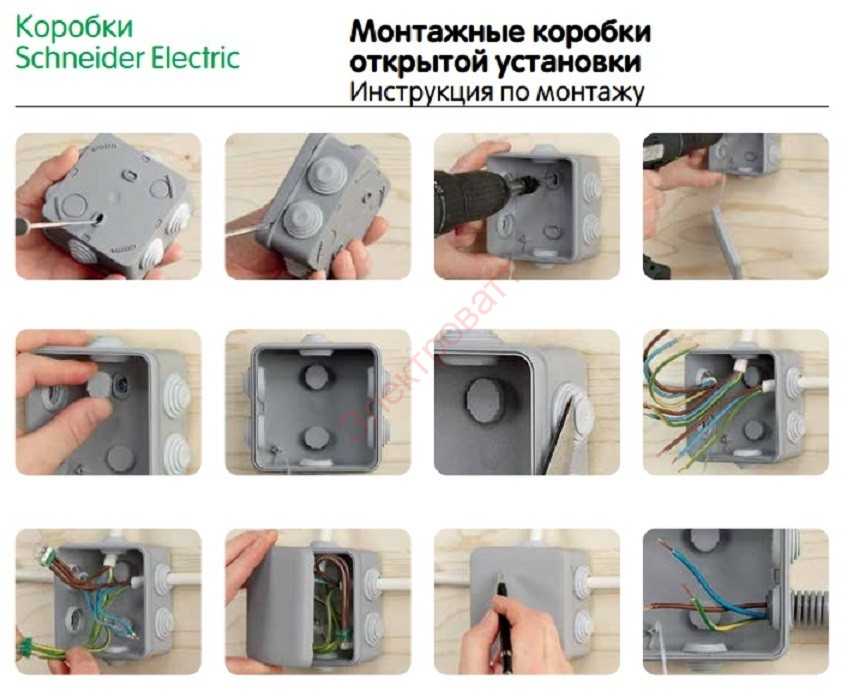

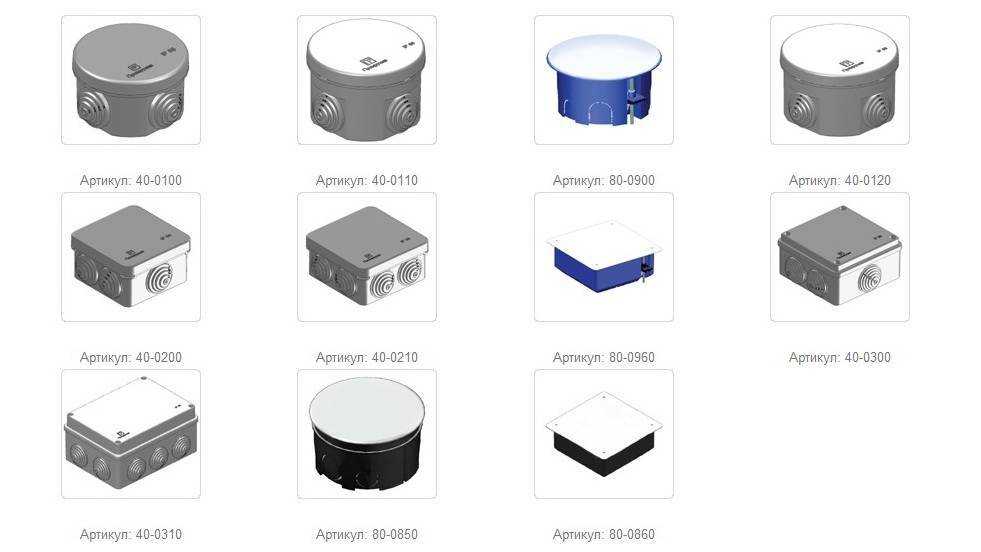

Какие использовать монтажные коробки для открытой электропроводки, каждый выбирает самостоятельно. Все зависит от типа поверхности, на которую они крепятся, возможностей владельца, интерьера помещения.

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
Заглушки применяются для закрытия короба в конце пенала;
Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

Пластиковый – столярной ножовкой с мелкими зубьями;
Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Изоляторы для наружной проводки

При прокладывании открытой электропроводки для крепления проводов используются изоляторы. Эти изоляторы выполняют простую функцию – они являются основанием, на котором крепится электрический провод. В продаже имеются как керамические изоляторы, так и пластмассовые.

Для оборудования открытой электропроводки в помещениях в стиле ретро керамические изоляторы используются как элемент дизайна. При этом используются специальные разноцветные керамические изоляторы.

Керамические изоляторы изготовляются из высококачественного материала и обладают высокими эксплуатационными характеристиками:

имеют высокую твердость и прочность;
устойчивы к изменению температуры и влажности;
имеют высокие диэлектрические характеристики;
имеют большой срок службы.

При монтаже открытой проводки на изоляторах необходимо выполнять следующие требования:

от края розетки, выключателя или распаечной коробки изолятор должен находиться на расстоянии около 4 см;
при горизонтальном расположении проводов на один метр проводки должно приходиться не менее 5 изоляторов. При вертикальном расположении проводов это расстояние может быть несколько больше;
при повороте провода надо использовать 2 изолятора, расположенных под углом в 45 градусов.

Как поставить забор из профнастила? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А здесь статья про кирпичные заборы.

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

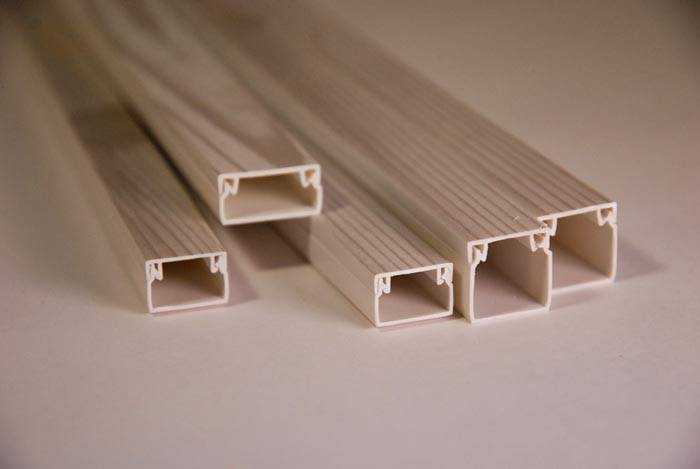

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
Засверлить отверстия согласно отметкам на стене.
Приложить пластиковый короб и вбить в соответствующие места дюбеля.
Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича

Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки. Подробная видео инструкция монтажных работ

Подробная видео инструкция монтажных работ

Выбор вводного кабеля и автоматического выключателя на вводе

Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности – это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.

Обустройство электрического щита в деревянном доме.

Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. Если же питание однофазное, что встречается в 90% случаев, применяют одно- или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.

На заметку! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.

Модульные автоматические выключатели.

Какая существует альтернатива металлическим трубам

Укладываться электропроводка может и в металлические рукава, но только с асбестовым внутренним покрытием или без него. Металлорукава с хлопчатобумажным уплотнением в качестве защиты для скрытой проводки к применению недопустимы.

Скрытый способ монтажа более трудоемок и затратен по используемым материалам, чем открытый. Чтобы уменьшить расходы, вместо металлических труб некоторые домостроители применяют гофрированные. Они дешевле и проще в монтаже, но и пожаробезопасность при их использовании значительно снижается. Поэтому решение в данном случае каждый принимает сам за себя.

В остальном последовательность обустройства проводки как у скрытого, так и у открытого способа будет одинаковая. Распределительные коробки, выключатели и розетки в каркасном доме должны быть установлены в металлические коробки

Рекомендуется особое внимание обратить на подбор автоматических предохранителей для каждой ветви разводки. Если предохранители не смогут сработать при большой перегрузке, то последствием может стать возгорание в доме. Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно

Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
Концы проводов выведите в подрозетники и распределительные коробки.
Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Электропроводка в кабель канале – этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

Схема электропроводки;
Чертеж прохождения кабель канала;
Покупка кабель канала с аксессуарами;
Разметка трассы кабель канала;
Подготовка кабель канала к монтажу;
Монтаж кабель канала по размеченной трассе;
Прокладка и закрепление кабелей в канале;
Закрыть крышки кабель канала;
Установка розеток и выключателей.

Чертеж прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и нитку для отбива прямой линии.

Подготовка кабель канала к монтажу

Подготовка кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Ввод в дом

Подключение дома к линиям электропередач выполняется при помощи толстого кабеля с алюминиевыми жилами. Прокладывается он по воздуху или в земле. Соответственно, отверстия следует проделать в потолочной плите или цоколе.

Прокладка по воздуху выполняется при помощи мощного и упругого стального троса. Сначала протягивается он, а после с помощью клипс к нему крепится электрический кабель. Подземный ввод подразумевает выкапывание траншеи, укладку трубы и протягивание сквозь нее провода. Труба защитит линию от разрывов из-за пучения грунта. В точке ввода кабеля в дом размещается гибкий стальной переходник.

Ввод электричества в каркасный дом кабелем СИП

Не забывайте руководствоваться СНиП. В соответствии с данным документом кабель подключается к счетчику, расположенному снаружи здания. Чтобы защитить прибор от воздействия окружающей среды, его прячут в герметичном ящике и за прозрачным окошком. За счетчиком идет пакетный выключатель, прерывающий подачу электроэнергии при возникновении аварийной ситуации.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
Затем кабель канал прикладывается к стене по размеченной ранее линии;
При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб — это оптимальный вариант маскировки открытой проводки

И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.
