Кабели сип 2 и сип 4

Основные характеристики СИП провода

Технические характеристики кабеля должны соответствовать ГОСТР 52373-2005. Он указывает, что самонесущий изолированный провод предназначен для ЛЭП до 1 кВ и выше, но не более 35 кВ. Сечение жил бывает от 16 до 240 кв. мм. На магистральных участках диаметр кабеля должен превышать сечение жил отходящих линий. Технические характеристики позволяют СИП применять в сетях уличного освещения. Для этих целей достаточно жил, сечение которых не превышает 16 или 25 мм.

В ГОСТе отображена характеристика основных предельных значений. Если некоторые параметры не соответствуют, такой кабель применять нельзя. Согласно ГОСТу, характеристика СИП отображает следующие основные параметры;

• максимально допустимая нагрузка. Чем больше сечение жилы, тем этот показатель выше;
• максимальная рабочая температура;
• температурный предел аварийного режима. По ГОСТу он достигает 130оС;
• допустимый радиус изгиба. Он не должен быть меньше 10 наружных диаметров жилы;
• гарантия от производителя на 3 года;
• срок эксплуатации при соблюдении всех требований составляет не менее 40 лет.

Некоторые характеристики, например, вес идентичного кабеля разного производителя, могут отличаться. Но они не должны выходить за пределы норм, отображенных в ГОСТе.

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой “А” в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП 3

«Трёшка» СИП имеет уникальную конструкцию. Это на самом деле одножильный провод. Жила этого провода многопроволочная алюминиевая, а проволоки жилы скручены вокруг центрального стального сердечника. Изоляция провода СИП 3 из сшитого полиэтилена. Сечения жил до 240 мм2.

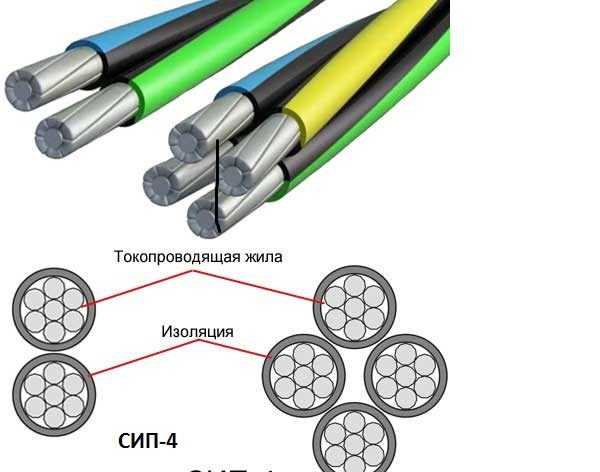

СИП-4

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
2. системы с изолированной несущей жилой (СИП-2);
3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

• изоляция выполнена из сшитого полиэтилена (светостабилизированного);
• номинальной сечение жил от 16 до 120 мм²;
• максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
• максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
• номинальный ток составляет от 105 (1х16) до 340 А (3х120);
• срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Список источников

• www.asutpp.ru
• www.websor.ru
• jelectro.ru
• elesant.ru
• YaElectrik.ru
• ProFazu.ru
• KrepezhInfo.ru
• 220.guru
• www.likeproject.ru

Инструкция: как проложить провода своими руками

Монтаж СИП-кабелей имеет некоторые особенности

Важно проводить установку в подходящих условиях, правильно подбирать комплектующие, а также соблюдать необходимый алгоритм действий при прокладке

Условия

Монтаж провода выполняют при температуре -60…+40 °C. Желательно проводить работы в безветренную погоду. Расстояние от столба до дома не должно превышать 25 м. Если этот показатель больше, потребуется установка дополнительной опоры. Обязательно нужно делать оконцовывание при вводе в автомат.

Необходимые комплектующие

При соединении с проводами из меди следует применять переходные гильзы. В процессе работы могут потребоваться анкерные кронштейны и зажимы.

Их подбирают с учетом сечения и других характеристик кабеля. Для изоляции концов нужны колпачки. Если требуется соединение с электролинией, необходимы прокалывающие зажимы.

Алгоритм действий

Монтаж СИП включает следующие этапы:

• установку опор;
• фиксацию специальных крюков или кронштейнов;
• разматывание и подвешивание трос-лидера;
• поднятие СИП и его натяжение;
• крепление провода на опоры;
• формирование линейных ответвлений.

Виды провода

По конструкции различают следующие виды кабеля СИП:

• СИП 1. Проводниковая продукция этой марки состоит из алюминиевых фазных проводников, изолированных устойчивым к воздействию ультрафиолета полиэтиленом, и неизолированного нулевого провода. Для увеличения прочности (нулевая жила выполняет также и несущую функцию) нулевой провод этой марки имеет стальной сердечник. Если маркировка такого кабеля имеет букву А, значит нулевой проводник имеет изолированную жилу. Область применения провода этой марки – низковольтные линии напряжением до 1000 В.
• СИП 2. Этот провод или кабель применяется в силовых и осветительных линиях до 1 кВ. Состоит этот провод из 4-х жил, сделанных из алюминия в полиэтиленовой изоляции. Нулевой проводник, выполняющий несущую функцию, усилен стальным сердечником.
• СИП 3. Поводящие изделия этой марки состоят из одного сталеалюминиевого проводника в изоляции из полиэтилена. Эти изделия применяют для устройства высоковольтных сетей. Номинальное напряжение этих проводов – 10 кВ… 35 кВ.
• СИП 4. Такой провод состоит из 2-х или 4-х изолированных проводников. Разница между СИП 2 и СИП 4 заключается в конструкции жил. У СИП 4 отсутствует несущая жила. Используется это провод в воздушных линиях до 1000 В силовых и осветительных электросетей.
• СИП 5. Для ВЛ электропередачи с напряжением 10, 15, 20 кВ и 35 кВ номинальной частотой 50 Гц в атмосфере воздуха, в том числе на побережьях морей, соленых озер и т.д. Конструкция провода состоит из алюминиевых жил, отдельная несущая жила отсутствует.

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться.
В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию.
Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа

Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением.
Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

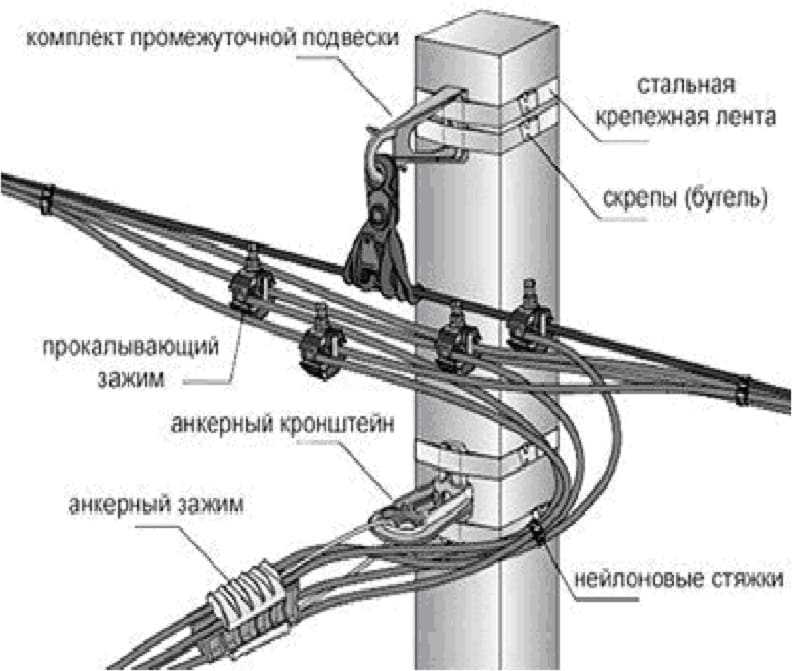

Рис. 6: Пример крепления провода СИП на опоре

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением: СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ, СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ. Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.
2. СИПТ-2 и СИП-1А — изолированы все нити;
3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Область применения СИП проводов 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

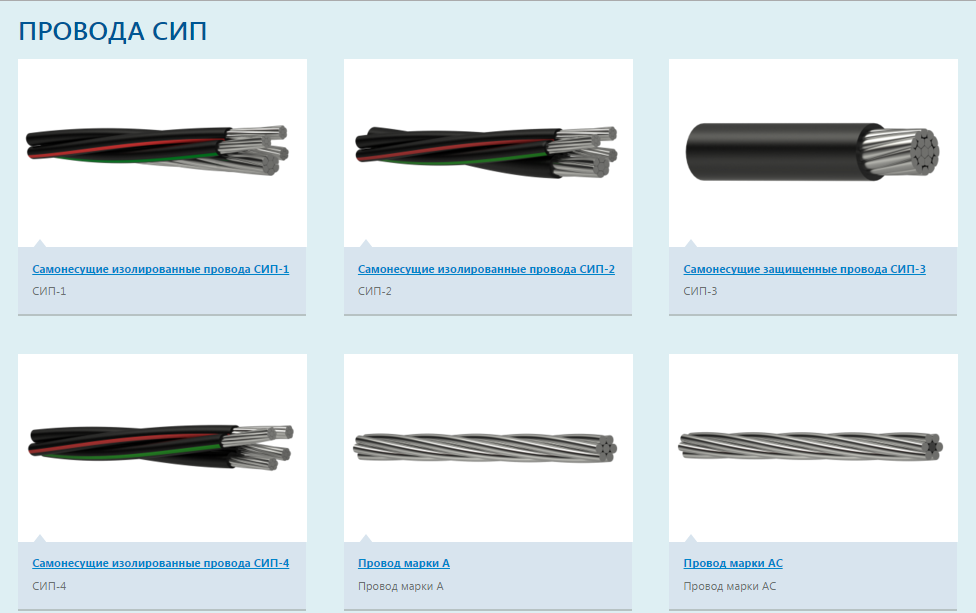

Марки СИП провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

• Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
• Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70оС, а собрат СИП-2(А) – 90оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
• Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70оС, а длительно допустимая температура составляет от –20 до +90оС.

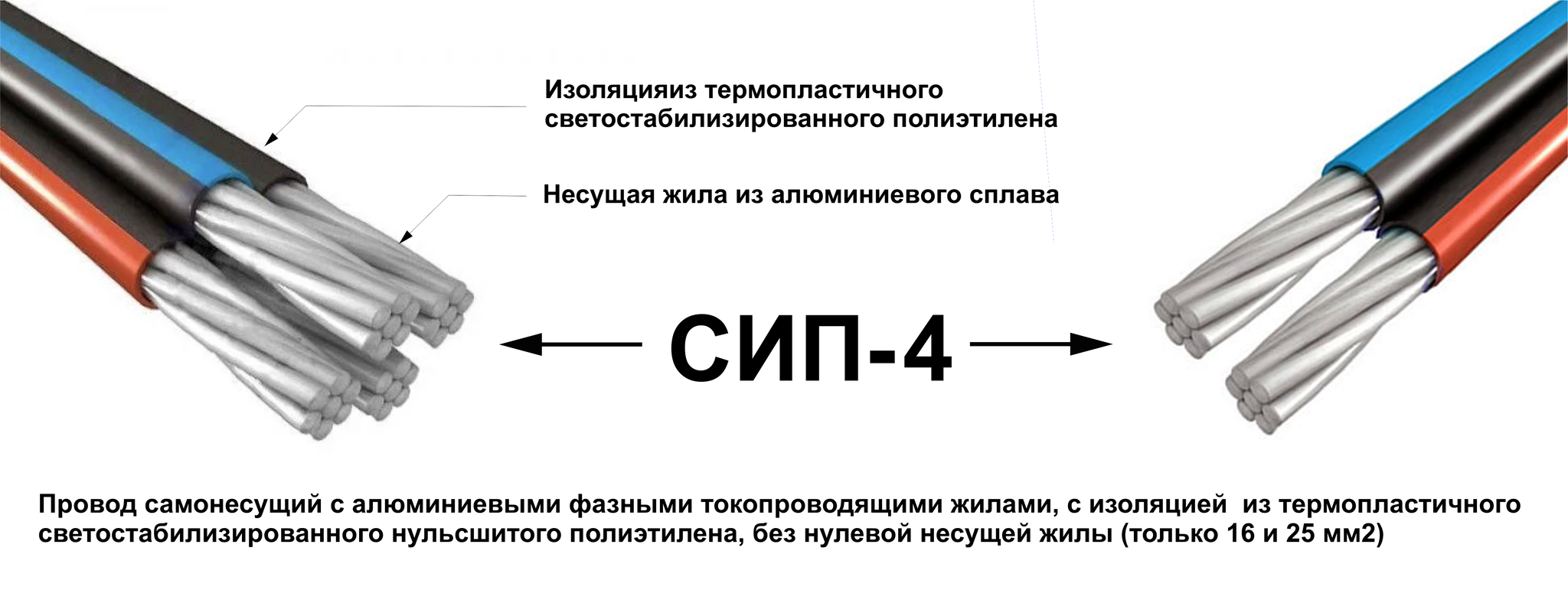

• Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
• Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Преимущества и недостатки

К достоинствам изделий относятся следующие характеристики: 1. Отсутствие необходимости устанавливать на линию мощные изоляторы. 2. Безопасность. Благодаря изоляции нет опасности для специалистов при обслуживании или монтаже самонесущих проводов СИП. 3. Так как жилы соединены одной изоляцией, ширина трассы уменьшается. 4. Можно использовать изделия для регионов с любыми погодными условиями. 5. Экологичность. СИП кабеля не воздействуют на людей или животных. 6. Устойчивость против коррозии. 7. Легкий и простой монтаж провода СИП. 8. Экономия. Чтобы обслуживать и ремонтировать линию с оголенными алюминиевыми проводами, требуется затратить немало средств, в несколько раз больше, чем это требуется для линий с СИП проводами. Конечно, имеют место и недостатки, к которым можно отнести большой вес проводов такого типа. Из-за этого появляется необходимость чаще устанавливать опоры для монтажа кабеля СИП к дому. Если же изделия используют для монтажа на промышленных предприятиях, нужно будет выполнять усиленную изоляцию.

Выбор сечения и проверка изделия

При выборе провода нужно обращать внимание на показатели его расчетного тока. Чтобы определить параметры необходимого изделия, следует учесть длину участков сети и нагрузку, которая приходится на них

Для этого следует переключить тумблер на положение сектора сопротивлений и щупы черного и красного цветов. В этом случае будет слышен сигнал, свидетельствующий об активном режиме прозвона. Затем щупами нужно коснуться обоих концов СИП.

Если провод не имеет повреждений, мультиметр издаст сигнал, который указывает на то, что заряд дошел от одного конца до другого. Эту манипуляцию следует провести для каждой жилы.

Условия прокладки

Прокладка провода не требует особых навыков. С помощью с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

Марки провода СИП

СИП 1 и СИП 1 А

Все жилы изолированы специальным полиэтиленом (светостабилизированный), который защищает от солнечных лучей. Буква «А» означает, что все жилы изолированы, если ее нет, значит, нулевой проводник голый.

СИП 2 и СИП 2 А

Идентичны предыдущему типу, единственное отличие это марка изоляции, которая по своим техническим характеристикам предусматривает защиту от атмосферных воздействий.

Конструкция предусматривает одну жилу с изоляцией (светостабилизированной), защищающей от ультрафиолета, а внутри стальной сердечник.

Конструкция СИП 4 не предусматривает несущей жилы, а все токопроводящие имеют изоляцию из специального полиэтилена устойчивого к ультрафиолету.

Главным преимуществом данного типа является его изоляция, «сшита из полиэтилена » которая, по своим техническим характеристикам предусматривает увеличить на 30 % допустимую температуру эксплуатации. Это составляет не более 90 °С, а остальные не более 70 °С.

Строение кабеля

СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.

СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.

СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.

СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.

СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.
