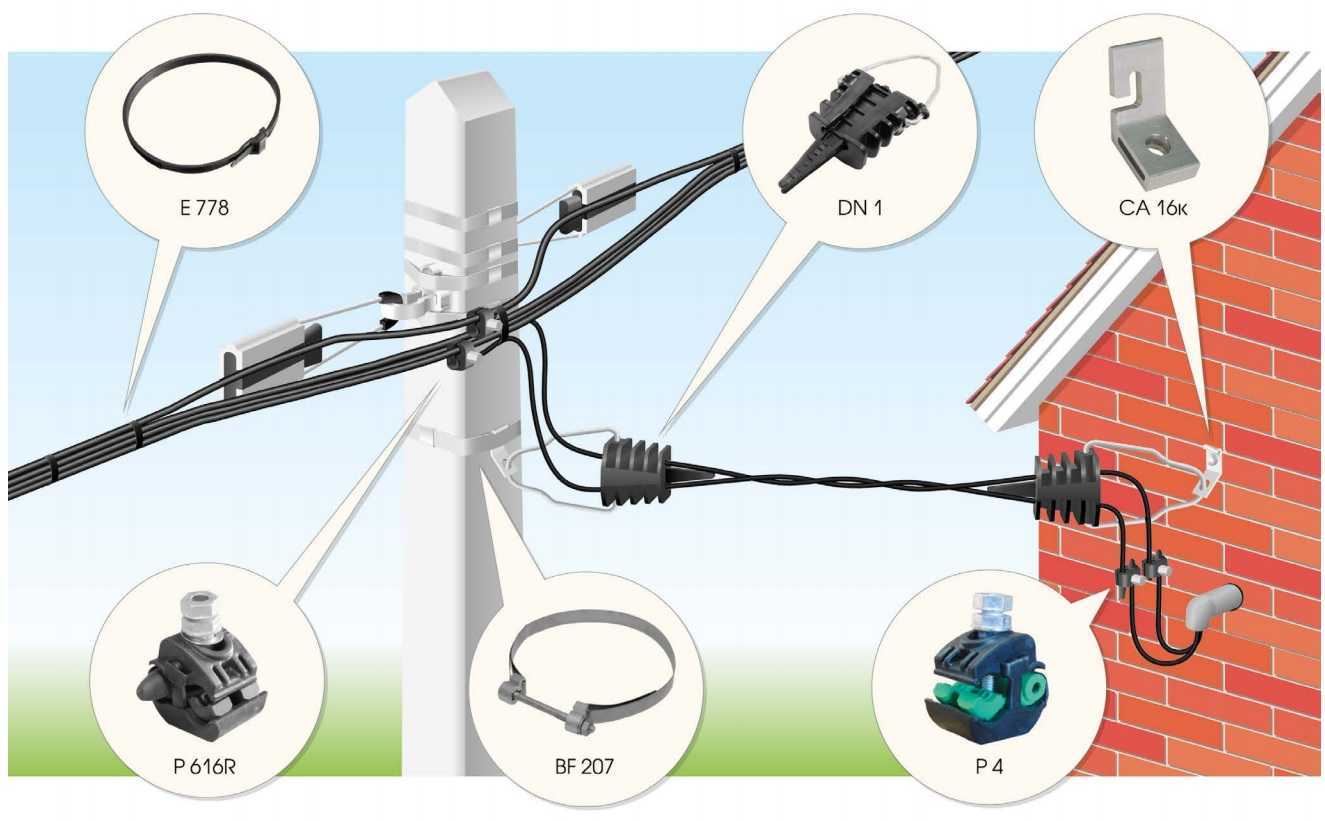

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

Особенности СИП

СИП является прочным кабелем, по сравнению с неизолированными проводами. Он сложнее поддается на разрыв, поскольку включает в себя несколько проводников. Если возникает сильный ветер или снегопад, старые провода начинают рваться. Появляется короткое замыкание. СИП морозостойкий. На нем не появляется корка льда и снега, поскольку он выполняется из полиэтиленовой изоляции. Кабель способен отлично выдерживать температурные колебания с морозами, осадками и другими атмосферными явлениями. СИП более безопасен, по сравнению с «голыми» проводами. Он проще в подключении, поскольку имеет продуманную крепежную арматурную систему, обладает другими конструктивными особенностями. СИП отличается пожаробезопасностью. Он надежный и долговечный, работает свыше 20 лет.

СИП стоит дороже неизолированных проводников, поэтому многие пользователи покупают его, поскольку его можно использовать бесперебойно и безопасно.

Можно ли заводить СИП в дом?

Одни электромонтажники говорят, что СИП подходит только для улицы. Другие говорят, что разрывать кабель нежелательно при его подключении с улицы в дом. Поэтому определенные проектные компании разрешают заводить кабель в дом. Для этого СИП заводится на вводный автомат распределительного внутреннего щитка, а потом разводится по всему дому.

Нередко мастера устанавливают систему к имеющемуся автомату. После этого используют кабель ВВГ. В результате, осуществляется подключение обоих проводов — уличного и домашнего. Переход между проводами в таком случае надежен и безопасен.

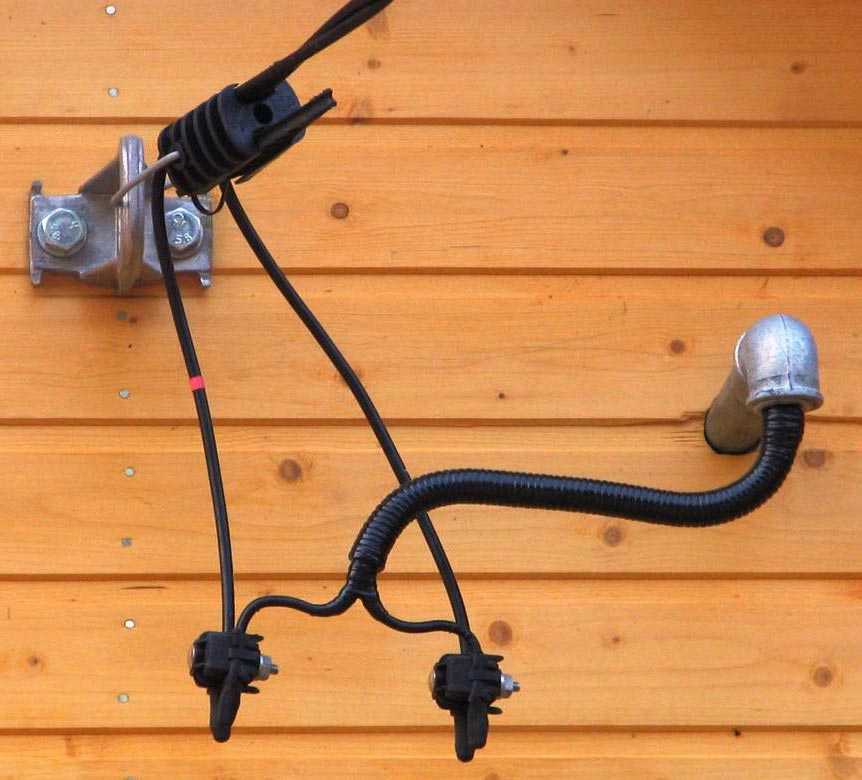

В деревянном частном доме СИП может привести к возгоранию. Проектная организация может предложит отказаться от СИП и заменить его на проводник, имеющий медные жилы. Для этих целей отлично подходит ВВГнг. Пожаростойкий вид изоляции сможет помочь в предотвращении возгорания. Чтобы кабель был в полной безопасности, его необходимо поместить в гофру. В местах, где провод проходит через стенки, следует установить металлические втулки.

В результате, кабель может быть защищен от домашней усадки и действия грызунов. Металлические втулки во время возгорания не позволят огню перекинуться на дерево, которое стоит неподалеку, с другими постройками.

Скрытая проводка в деревянном доме не должна делаться, чтобы сохранить безопасность в доме. При выборе такого варианта кабель должен быть помещен в стальную трубу для локализации огня во время возгорания.

Еще одним вариантом является прокладка кабеля к наметке штукатурки (штукатурный слой в толщину при этом должен составлять больше 10 миллиметров). Этот метод мастера не рекомендуют, поскольку с течением времени штукатурка может начать рассыпаться. В итоге, безопасность жильцов в доме будет под угрозой.

СИП возможно подключить своими силами при наличии хорошего понимания электрических работ. В противном случае это будет небезопасно. При отсутствии уверенности в самостоятельном монтаже, следует обращаться к профессиональным мастерам.

Почему опасно заводить СИП в дом?

Кабель СИП горючий. Во время горения из него будут появляться расплавленные капли, которые будут поджигать все вокруг. Дело в том, что это проводник шлангового типа, который формируется из кабельного полиэтилена. Главным его недостатком служит высокая пожароопасность. СИП возгорается от внешнего источника пламени или короткого сетевого возгорания, при котором выделяется значительное количество тепла. Кабель при этом сам становится источником вторичного возгорания.

Проводник из полиэтилена находится на нижней ступени пожаробезопасности. Его кислородный индекс равен 18. Это означает, что его изоляция отлично горит на открытом воздухе. Еще одной особенностью проводника является плохая теплопроводность. При перегрузке линии быстро растет температура провода. Под действием высокой температуры размягчается изоляция. Повышается вероятность воспламенения. Благодаря чему существует запрет на использование кабеля в конструкции деревянных домов.

В результате, СИП — прочный кабель, который лучше использовать на улице. В противном случае, возможны неприятные, плачевные последствия.

Какие параметры необходимо учесть

Прежде чем отправляться в магазин или искать товар онлайн, нужно определиться с токовой нагрузкой, которую выдерживает кабель. Отталкиваясь от этого, вам удастся вычислить толщину изделия.

Сечение определяется площадью провода в разрезе. Зачастую жилые дома и постройки вроде дачи потребляют около 3,5-5 кВт, но все же стоит использовать максимально точные методы расчетов. Заключается они в сумме используемой мощности каждого электроприбора в доме. Таблицы с усредненными данными можно найти и онлайн, если вы не знаете, как это делать, но все же настоятельно рекомендуется делать замеры самостоятельно.

После суммирования мощности всей техники вы получите максимальный показатель, который потребляется. Зная этот параметр и напряжение, остается просчитать возможный максимальный ток нагрузки. Для этого первый показатель длится на второй, и вы получите ответ в Амперах. Результат сравнивается с таблицей, где вы найдете подходящее сечение.

Определив необходимое сечение проводов, остается начертить маршрут и выбрать прокладку. В основном это:

• воздушный;
• подземный;
• сквозь стену здания;
• по поверхности ограждения.

Первые два варианта наиболее востребованы, поэтому предлагается изучить именно их.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

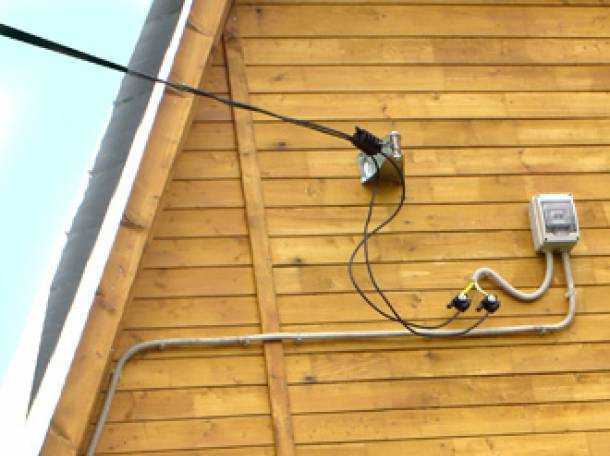

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

>

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову: – Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

• Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
• Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
• За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

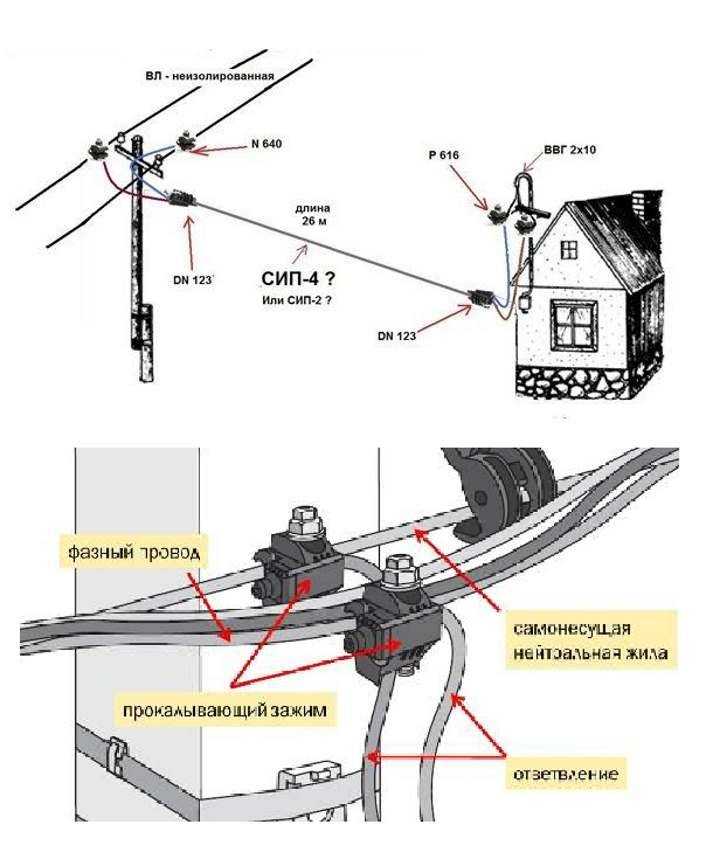

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Работа с Энергонадзором

1. Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
2. Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
3. При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
4. После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
5. Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.

Сегодня монтаж самонесущих изолированных проводов (СИП) является необходимым процессом, который повышает уровень безопасности населенных пунктов, а также значительно сокращает энергетические расходы. Ввиду использования прочного защитного покрытия проводов, замыкания исключены, в том числе из-за отсутствия соприкосновения с токопроводящими элементами и невозможностью обрывания провода.

Монтаж СИП проводов

Процесс монтажа проводов включает в себя необходимые шаги, соблюдение которых гарантирует эффективную и долгосрочную эксплуатацию. Вкратце, процесс монтажа включает в себя:

1. Первичную очистку территории установки.
2. Раскатку и регулировку проводов, а также обеспечение неприкасаемости проводов с токопроводящими элементами.
3. Установку кронштейнов.
4. Установку опор.
5. Раскатку СИП.

Для того, чтобы вручную заняться монтажом СИП кабеля, следует вооружиться сложным техническим оборудованием, с помощью которого будет осуществляется крепеж ленточного хомута, обрезка лент, закрепление кронштейнов, раскатка ролика и каната — лидера. Такое оборудование должно быть не только качественным, но и проверенным временем. Поэтому, процесс монтажа проводов крайне небезопасен и его стоит доверить рукам профессионалов.

Нарушения, которые необходимо избегать при монтаже СИП кабеля

Из-за незнания или в случае неквалифицированного вмешательства, шансы на отключение электроснабжения или серьезных травм работников вырастают в разы. К типичным ошибкам относятся:

1. Раскатка проводов по токопроводящим поверхностям.
2. Повторный монтаж ответвительных зажимов.
3. Недостаточное количество зажимов при демонтаже.
4. Использование неподходящих инструментов для работы.

Во избежание подобных ошибок, следует доверить процесс монтажа СИП кабеля проверенным подрядчикам, которые в своей работе используют только новое и качественное оборудование, располагают всеми демонтажными элементами и имеют соответствующую квалификацию мастеров.

Почему процесс монтажа СИП нужно доверить нам?

В нашем расположении имеется только проверенное временем и самое лучшее техническое оборудование отечественного и зарубежного производства. Наши мастера обладают не только солидным опытом работы, но и лицензией на право осуществлять свою деятельность. Мы гарантирует Вам монтаж и демонтаж высокого качества в любом населенном пункте.

Наши главные преимущества:

• Оперативность;
• Мобильность;
• Эффективность;
• Гарантия качества;
• Демократичные цены на монтаж СИП.

Разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.

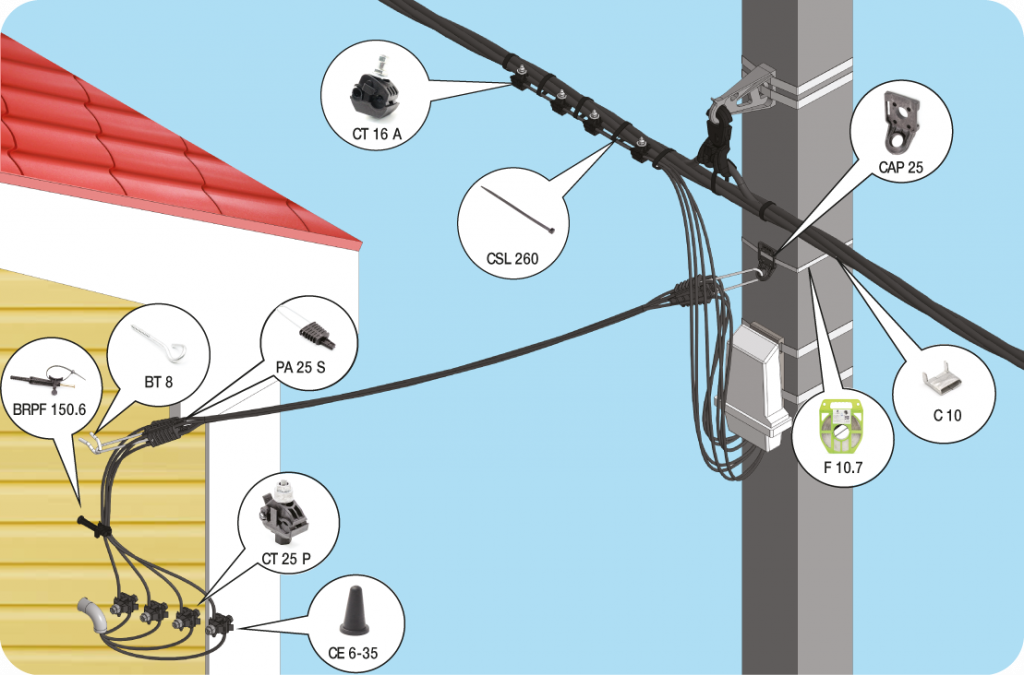

Правила подключения СИП кабеля от столба к дому

На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:

• — резиновые перчатки;
• — отвертка с заизолированной ручкой;
• — клеммник.

Все это должно быть под рукой.

Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.

С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике. Вся работа занимает считанные минуты.

После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением:
СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ,
СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ.
Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.

2. СИПТ-2 и СИП-1А — изолированы все нити;
3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

• Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
• Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

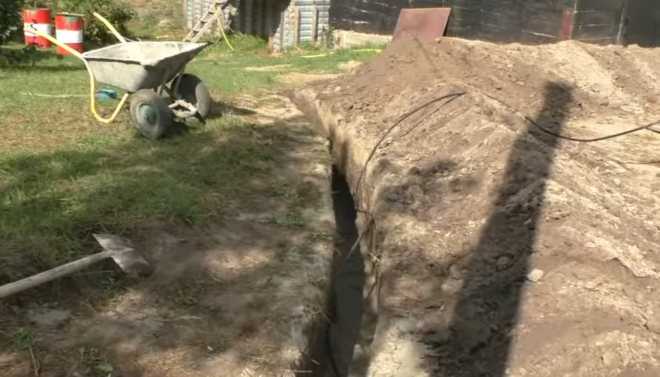

Пример прокладки кабеля в траншее показан в этом видео:
