Индикатор скрытой проводки: принцип работы и инструкция по применению

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Типы устройств для обнаружения проводки

Сегодня домашнему мастеру не нужно «придумывать велосипед», ведь широкий спектр диагностических приборов имеется в продаже и может быть использован в ходе проведения строительных работ. Подбирать же наиболее подходящий вариант желательно с учетом индивидуальных факторов.

Отечественный сигнализатор скрытой проводки Е121 («Дятел»)

Популярный, недорогой прибор, который с одинаковым успехом может использоваться как профессионалами-электриками, так и домашними умельцами. Причем возможности указанного сигнализатора позволяют не только определять места прокладки электрокоммуникаций, скрытых под слоем штукатурки (до 70 мм), но даже указывать на зоны повреждения (обрыва) электрической цепи.

Сигнализаторы китайского производства серии MS

Отличаются низкой стоимостью и потому пришлись по вкусу начинающим умельцам. Однако помимо электрических проводников подобные тестеры – пробники (к примеру, MS-58М) с одинаковым успехом реагируют на все металлизированные предметы, находящиеся в стеновой или потолочной полости. Ввиду чего пользуясь указанным чудом инженерной мысли, следует быть весьма внимательным, дабы не принять обычный шуруп или кусок арматуры за искомый кабель. Также представленные приборы не реагируют на экранированные или обернутые в фольгу материалы.

Вдобавок, подобные индикаторы не могут справляться с поставленной задачей при повышенной влажности ограждающих конструкций (тестер будет указывать на наличие электропроводников в любой точке). Ввиду чего перед его использованием следует создать оптимальные условия микроклимата.

Если же говорить о преимуществах сигнализаторов серии MS, то помимо невысокой стоимости можно выделить большую чувствительность (погрешность поиска ±5-10 см) и возможность нахождения обрывов.

Профессиональные приборы

Аппарат ПОСП-1 , тестеры VP-440, GVD-504A, GVT-92, GVD-503 заслужили большое уважение среди профессионалов, так как позволяют с большой точностью решать поставленные задачи по поиску проводки и определению мест ее повреждения.

Рейтинг лучших детекторов скрытой проводки

1. Детектор модели Bosch GMS 120 Prof относится к приборам средней ценовой категории. Может определять необходимые параметры в дистанционном режиме при удалении от объекта на расстояние до 50…60 мм (с увеличением расстояния погрешность возрастает) для металлических предметов, и до 100…120 мм – для древесины или пластика. Bosch GMS 120 Prof работает от батареек и аккумулятора, входящего в комплект к прибору. На точность определения не влияет влажность стен и помещения, а результат может быть зафиксирован не только по шкале, но и соответствующей отметкой на стене. Стоимость прибора – 6000…6200 руб.

1. Детектор металла и скрытой проводки модели DSL-8220S. Требует напряжения питания 9 В, и работает от аккумуляторных батарей типа «Крона». По своим возможностям подобен прибору Дятел Е121, но отличается возможностью применения также и для индикации скрытых предметов из неметаллов и пластика. Корпус имеет брызгозащищённое исполнение, глубина обнаружения дефектов – до 200 мм. При доступной цене – до 1000…1200 руб.

Бывают ситуации, что нужно обнаружить проводку, замурованную в стене, или найти ее повреждение. Для этой цели используют детектор скрытой проводки. Он бывает трех типов:

• Электростатический. Плюсы: простая схема, обнаружение на большом расстоянии. Минусы: поиск только в сухой среде, иначе показывает наличие проводки; требуется наличие напряжения на искомых проводниках.
• Электромагнитный. Плюсы: схема также простая, точность обнаружения высокая. Минусы: кроме напряжения требуется, чтобы к проводу была подключена мощная нагрузка (от 1кВт).
• Металлодетектор. Это обычный металлоискатель. Плюсы: напряжение не требуется. Минусы: показывает любой металл. Даже забитый гвоздь помешает . Сложная конструкция.

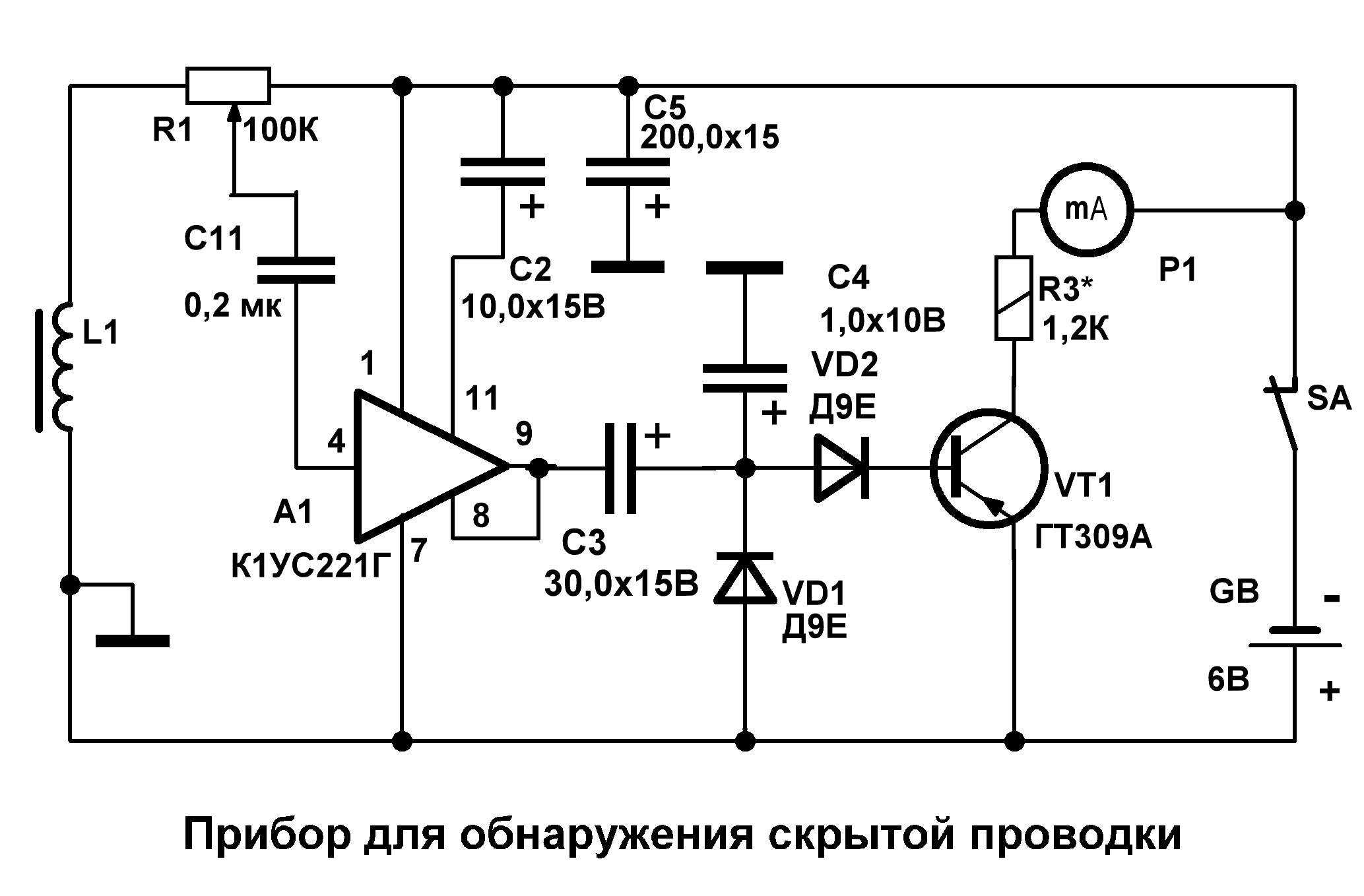

• Схемы детекторов
• Простейшие схемы

  Со звуковой индикацией

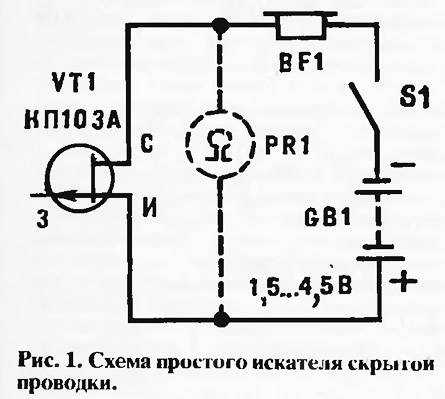

• На полевом транзисторе

  Искатель обрыва провода

• Металлоискатель

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

• При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
• Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
• Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
3. Исследуемые поверхности не должны быть влажными.
4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Сигнализатор скрытой проводки E121.

Просверлить стену или просто забить гвоздь — риск повредить проводку, находящуюся под штукатуркой . Поможет сигнализатор скрытой проводки — небольшое, но очень полезное каждому хозяину устройство. Включаете его и ведёте вдоль стены. В месте залегания проводки сигнализатор подаёт соответствующий сигнал.

Этот сигнализатор можно собрать и самому, схема несложная. Эта схема является практическим аналогом прибора промышленной разработки Е121 ДЯТЕЛ испытанная на все 100%.

Назначение сигнализатора скрытой проводки E121, проверка правильности фазировки , обнаружение скрытой проводки, обнаружение фазного провода на изолированных, и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями, проверка исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением, индикация наличия напряжения в распределительных щитках, обнаружение электромагнитных полей ПК, телевизоров и др. бытовой техники.

Принцип действия сигнализатора основан на использовании электростатической индукции в переменном электрическом поле, возникающем вокруг токоведущего проводника. Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 380 В промышленной частоты без электрического контакта с проводником.

Диапазон чувствительности ( по воздуху, расстояние от кончика антенны до проводника, находящегося под напряжением ):

Кнопка 1 — от 0 до 10 мм. ……. кнопка 4 — от 0 до 1000 мм;

При сборке использовались ,

ВЧ кабель сплошной экран и микрокнопки без фиксации (тип 304, 8*8mm 6ног push ON).

Полевой транзистор в данном варианте сборки N-JFET типа, BF-245 в печатную плату впаяны только выводы D и S , а затвор транзистора G подпаян к навесному монтажу , на фото видно подробно как это сделано.

Общий вид печатной платы.

Потом, эту часть навесного монтажа полевого транзистора, экранируем, на общий провод .( Внимание, экран ВЧ кабеля на общий провод не припаивается, соблюдайте точность подключения по схеме!)

Настройка схемы сводится только к подбору порога чувствительности подстроечным сопротивлением 47 ком.

Схема хорошо встраивается в корпус пульта ДУ от телевизора, в котором имеется отсек для элемента питания «крона» (Отдельное спасибо за корпус, Саше Ц. )

Файл печатной платы в архиве.

Электронные компоненты на https://aliexpress.com
DS18B20 TO-92	DC 100V 10A V / A	SIM800L-GPRS-GSM	AC-Digital-V.A.-LED	Transistor-Tester-ESR
LM2596s DC-DC 5A	TF card U disk MP3 Player	Плата AD9850	RELAY-12V-DC	Датч. движ. мини
Metal-Resistor-Kit	12V 5A 60W 110V-220V	WIFI модель ESP-12E (Esp8266)	Д/У для ворот	1206-SMD-Resistors-2000pcs-Kit

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

• Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
• Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Бесконтактный указатель напряжения	Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле. Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см. Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод. Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.
Определяем место прокладки провода с помощью радио	Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.
Поиск скрытой проводки при помощи магнитолы и микрофона	Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.
Поиск скрытой проводки тепловизиором	В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.
Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор	Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.
Поиск электропроводки можно осуществить с помощью мобильного	Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон. Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.
Грамотный монтаж проводки в комнате	Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Обзор детектора «Волл Про»

Скрытая проводка в стене при помощи «Волл Про» выявляется быстро. Данный индикатор имеет дисплей, и с его помощью можно наблюдать за всеми параметрами. Для удобства использования устройство оснащено специальным тумблером. С его помощью можно легко выбирать режимы работы. Помимо проводки в стене можно обнаружить различные пластиковые и деревянные предметы. Сеть под напряжением будет видна на глубине не более 35 мм. Во время работы над сканируемой областью имеется яркий световой луч.

Сделать идентификацию центра конструкции в стене можно. При этом большинство других моделей способны показать только границу предмета. При обнаружении проводки для пользователя раздается отчетливый звуковой сигнал. Система защиты в данном приборе — класса ИП5. При этом он абсолютно не боится пыли. Использовать «Волл Про» на влажной поверхности производителем не рекомендуется. Высота этой модели составляет 189 мм, ширина 80 мм, а толщина ровно 30 мм. На полном заряде батарей индикатор способен непрерывно проработать на протяжении пяти часов. В целом модель у производителей получилась удачной, и хорошо подходит для того, чтобы сделать ремонт проводки. Цена на «Волл Про» варьируется в районе 4500 руб.
