Поиск обрыва
Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.
Логика
Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг
Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва
Индикаторная отвёртка
Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.
Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.
Детекторы проводки
Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.
При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.
Как найти скрытую проводку своими руками
Визуальный осмотр
В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.
Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены. При помощи радиоприемника. При помощи радиоприемника
При помощи радиоприемника
Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.
Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей. Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене
Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене
Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.
При помощи индикаторной отвертки
Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.
«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).
Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.
Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.
При помощи транзистора и мультиметра
Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.
Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).
Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.
Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.
Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.
Специальные приборы для поиска
Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.

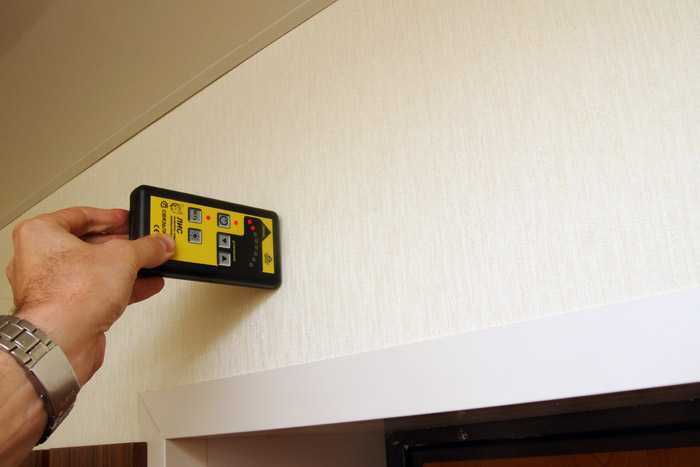

Электромагнитный детектор
Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.
Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.
Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.
Индикаторная отвертка
Недорогое приспособление для обнаружения проводки в стене – индикаторная отвертка. Этот инструмент есть в арсенале каждого электрика. При касании отверткой фазного кабеля на ее корпусе загорается индикатор или раздается звуковой сигнал. Транзисторные модификации могут определять кабеля под напряжением без прямого контакта с ними. Глубина обнаружения составляет до 2 см.
Чтобы найти скрытый провод, нужно зажать кончик отвертки пальцем, а другой ее стороной провести по месту предполагаемого распоряжения кабеля. При обнаружении источника напряжения загорается сигнальная лампочка на корпусе. Ограничения метода – можно найти только кабель под напряжением, глубина залегания провода не должна быть больше 2 см.
Металлоискатель
Хороший результат дает использование металлоискателей. Принцип действия аппарата прост. Устройство излучает переменное магнитное поле. Вследствие этого в проводниках наводятся вихревые токи. Датчик металлодетектора регистрирует вторичное магнитное поле, которое при этом образуется. Приборы подойдут в случаях, когда требуется быстро исследовать большой по площади участок стены.
Устройства используются для обнаружения любых металлических предметов. Это является одновременно достоинством и недостатком этого метода. С одной стороны, детекторы могут обнаруживать провода, не находящиеся под напряжением. С другой – приборы реагируют не только на электрические кабеля, но и на все металлические элементы – трубы, конструктивные элементы.
Использовать устройства, чтобы обнаружить провода под штукатуркой в стенах из армированного бетона, не получится. Глубина обнаружения превышает 5 см. Недостатки метода – металлоискатели дороги и имеют большие размеры.
Мультиметр и полевой транзистор
Найти проводку в стене можно с помощью мультиметра. Прибор следует переключить в режим измерения сопротивления в диапазоне 200kОм. Дополнительно потребуется полевой транзистор серии 2SK241 или КП103. Щупы мультиметра подключаются к контактам стока и истока. Это, соответственно, левый и центральный выводы транзистора. Затвор – правый контакт остается свободным. Для увеличения чувствительности рекомендуется присоединить к нему кусок медной проволоки длиной 5–7 см.
После сборки конструкции можно начинать поиск проводки. Транзистор с импровизированной антенной медленно перемещают по стене. При обнаружении электромагнитного поля величина сопротивления на шкале прибора изменяется. Средняя погрешность метода составляет до 7 см.
Комбинированный детектор
Надежный способ прозвонить стену на наличие скрытых электрических проводов – воспользоваться комбинированными детекторами. Эти приборы оснащаются несколькими измерительными сенсорами. Они способны работать в режиме металлопоиска, электромагнитного и электростатического детектора.
Прибор позволяет обнаруживать оборванные линии. С помощью устройства можно найти кабель, на котором отсутствует напряжение. Устройство помогает обнаружить скрытые кабеля, проложенные в стене на глубине до 7 см от поверхности.
Комбинированные детекторы обладают широкими функциональными возможностями:
- регистрация электромагнитное поля, возникающего в проводниках под напряжением;
- идентификация полярности сетей постоянного тока;
- исследование целостности электрического кабеля;
- обнаружение в проводниках напряжения бесконтактным способом.
Модели профессионального класса дополнительно способны:
- выявлять в стенах пластиковые и деревянные элементы;
- определять температуру поверхности;
- рассчитывать глубину залегания проводов.
Использование специальных приборов
В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.
Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).
- Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки. В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
- Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока. Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно. Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.
Как найти скрытую проводку в стене с помощью современных поисковых приборов
Для поиска скрытой проводки существует большое разнообразие профессиональных и бытовых детекторов. Они обнаруживают металл на большой глубине внутри стен, построенных из кирпича, бетона, древесины или других материалов. Профмодели обеспечивают поиск на большой глубине: проводки – до 5 см, стали – на глубине до 8 см . Бытовые модели имеют меньшую глубину обнаружения.
«Поиск»
Существует множество моделей детекторов для поиска скрытой проводки. Они обладают различным набором сопутствующих функций, в различной степени удобны, у них разная цена и разные имена. Но комплекта с названием «Поиск» среди них не существует.
«Дятел»
Экономичный и качественный прибор, обладающий всеми необходимыми для электрика возможностями.
ФОТО: domikelectrica.ruТестер для поиска проводки «Дятел»
Тестер СЕМ LA-1014
Комплект 2 в 1: кабель-тестер + мультиметр = искатель скрытой проводки. Используется для поиска скрытой проводки без напряжения, проверки кабельных линий в телефонных, компьютерных и силовых сетях. Прибор может находить обрыв провода, короткое замыкание и перехлёст жил.
ФОТО: static.chipdip.ruКомплект кабель-тестер + мультиметр
МАГ-2
Прибор находит скрытую проводку и проверяет провода на обрыв. Чем выше нагрузка в сети, тем легче прибор находит провода.
ФОТО: YouTube.comИндикатор скрытой проводки МАГ-2
MS-58М
Различные модификации этого детектора предназначены для проверки напряжения и обнаружения металлических предметов в грунте, воде, стенах, в древесине и других средах. Основное достоинство прибора – питание от 4 батарей 1,5В, температура использования – от -10 до + 50 °С.
ФОТО: ivatec.ruДетектор напряжения MS-58М
NWS 819-4
Детектор поиска проводки в стене оснащён индикатором обнаружения. Имеет функцию самопроверки. В проводах может быть переменный ток напряжением от 90 до 1000 В. В прибор встроен фонарик.
ФОТО: cdn.vseinstrumenti.ruПоисковый прибор NWS 819-4
Как найти проводку в стене мультиметром?
Существуют устройства, которые могут обнаруживать живые объекты без непосредственного прикосновения к ним. Такие модели могут быстро определить местонахождение проводки и определить, где можно безопасно просверлить отверстия в стенах и потолках.
Однако даже самый простой мультиметр может определить местонахождение кабеля. Это помогает делать достаточно точно. Требуется небольшая работа. Для этого используются обычные транзисторы (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.
Подключите детектор мультиметра к источнику и дренажу. Полярность не так важна. Ворота используются в качестве антенны. Для повышения чувствительности можно приклеить бронзовый шнур длиной около 5 см.
Сам обыск должен проводиться в следующем порядке
- Установите устройство в резистивный режим в диапазоне 200 гребенок, и
- Транзистор медленно движется в непосредственной близости от поверхности стены.
- Когда кабель подвергается воздействию электромагнитного поля, внутреннее сопротивление полупроводникового транзистора изменяется, провоцируя работу устройства.
В области, где обнаружено максимальное изменение сопротивления, выполняется трасса проводки.
Поэтому, используя мультиметр общего назначения, в тех местах, где в стене необходимо сделать отверстия или углубления для различных целей, можно найти проводку, чтобы избежать ее разрушения.
В следующем разделе объясняется, как использовать мультиметр для обнаружения скрытой проводки в стене.
Ответы на вопросы.
Вопрос: У меня нет мультиметра, но есть способ определить местонахождение проводки с помощью телефонного динамика. Стоит ли его использовать?
Имя: Алексей.
ОТВЕТ: Это можно сделать. Но имеет ли это смысл? Лучше всего приобрести тестовый автомобиль. Это дешевле и всегда полезно.
Вопрос: Есть ли хороший мультиметр для поиска кабелей?
Имя: Майкл.
ОТВЕТ: да, он самый дешевый, если оснащен транзисторами.
В: Нужно ли мне найти все стены с мультиметрами и составить схему проводки?
Имя: Максим
ОТВЕТ: если вам нужно просверлить несколько отверстий, не делайте этого. Если вы хотите навсегда узнать, какие кабели и провода скрыты, рекомендуется вызвать специалиста с детектором для создания детального проекта. Поэтому в следующий раз, когда вы будете выполнять работу, вам не придется гадать и беспокоиться о целостности проводки.
В: Мне сказали, что я могу искать скрытую проводку с помощью своего смартфона. ИСТИНА. Или лучше использовать мультиметр?
Имя: Владимир.
ОТВЕТ: В большинстве случаев можно. Если вы используете программу «Металлоискатель». Однако точность такого поиска очень низкая. Мультиметр дает более надежные результаты.
Для чего ищут скрытую проводку
Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:
- Простое сверление стены. Для монтажа мебели и предметов интерьера.
- Строительные работы. Перенос розеток и выключателей, демонтаж стен.
Поиск проводки при переносе розетки
Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.
Исследуем электросеть в помещении
Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:
- сверление дыр в стене;
- некачественная установка проводки на этапе строительных работ;
- проведенный ранее неправильный ремонт электросетей.
Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.
Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию
А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.
Сначала надо обнаружить все части электросистемы, которые перестали действовать:
Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;
Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет
Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird. Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме
Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме
Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела
Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.
Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.
Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.
Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс». Оборудование по виду напоминает прямую отвертку
Оборудование по виду напоминает прямую отвертку
На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии
Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.
Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”
Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.
Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.
Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.
Индикатор проводки в стене
Есть другой тип оборудования для поиска проводки — детекторы (называют еще тестерами или индикаторами). Эти приборы реагируют на электромагнитное поле, которое создает ток, проходящий по проводнику.
То есть этот тип приборов хорошо определяет наличие проводки под нагрузкой или напряжением. Если проводник оборван или необходимо найти трубу или металлокаркас, детекторы проводки окажутся бесполезны.
Есть у этих приборов еще один недостаток — они бесполезны на влажных стенах, так как подают сигналы почти постоянно. Влажные стены «отзываются» на электромагнитное поле прибора, заставляя его постоянно звенеть.
Индикаторная отвертка с функцией обнаружения скрытой проводки
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Методы которые не работают
Поиск проводов компасом
Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?
Смартфоны
Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.
Поиск проводки смартфоном — сканер Walabot DIY
Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.
Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.
Современные приборы для поиска скрытой проводки
Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.
Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-158M сможет найти не только электрические провода, но и любой другой металлический предмет
Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл. Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку
Как найти проводку в стене, тестер-пробник MS-158M
Аппарат LA-1012 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.
Как найти проводку в стене, аппарат LA-1012
Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.
Как найти проводку в стене, тестер VP-440
Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!
Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.
Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.
Как найти проводку в стене с помощью прибора Дятел, видео
Существует множество различных приборов, которые позволяют найти провод в стене
Сразу хотим обратить ваше внимание на то, что нет совершенно никакой гарантии, что данные приборы справятся на 100 % с поставленной задачей
Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.
Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.
Краткий обзор бюджетных моделей
Наиболее популярные бюджетные модели поискового оборудования:

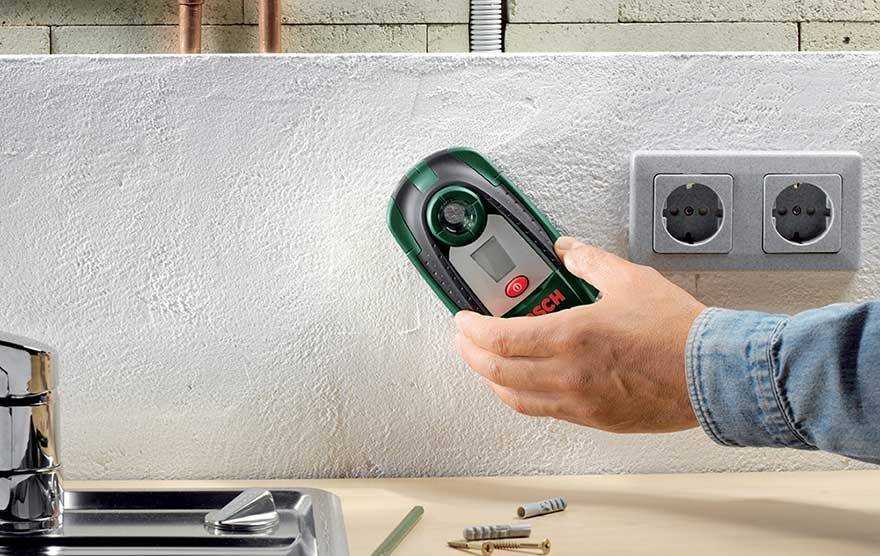

Bosch Truvo.
Пользоваться прибором очень просто. Индикаторная лампочка меняет цвет, если прибор приближается к металлу. Если свет зелёный – опасности для сверления нет, если красный – то в этом месте находятся электропровода. Когда красный свет горит постоянно, не моргая, то это обычный металл, а если красная лампочка мигает, то проводка находится под напряжением. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 7 см.
Детектор Bosch Truvo Источник umkv.co.ua
Зубр профессионал.
Прибор найдёт не только металл, но и дерево. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 10 см, дерево – до 2 см. Тип материала отображается на дисплее разными цветами. Указывает глубину залегания электропроводки.
Wall Condtrol.
Может определять не только металл, но и пластик. Имеет очень прочный корпус, который защищает от пыли, воды. Обладает хорошей точностью сканирования и точку подсвечивает лучом. Глубина обнаружения кабеля до 5 см, чермета – до 5 см, меди – до 4 см, дерева – до 2 см.
Mastech MS6906.
Применяется для поиска металла, напряжения, скрытых конструкций. Искатель скрытой проводки обнаружит линии связи до 7,5 см, чёрного металла – до 6 см, цветного металла – до 3 см.
