Выбираем лучший антенный кабель для телевизора

Методика подключения

Подобрав подходящий коаксиал, нужно удостовериться, что в имеющемся оборудовании есть специальный разъем. Чаще всего имеются F- коннекторы, реже N- разновидности.

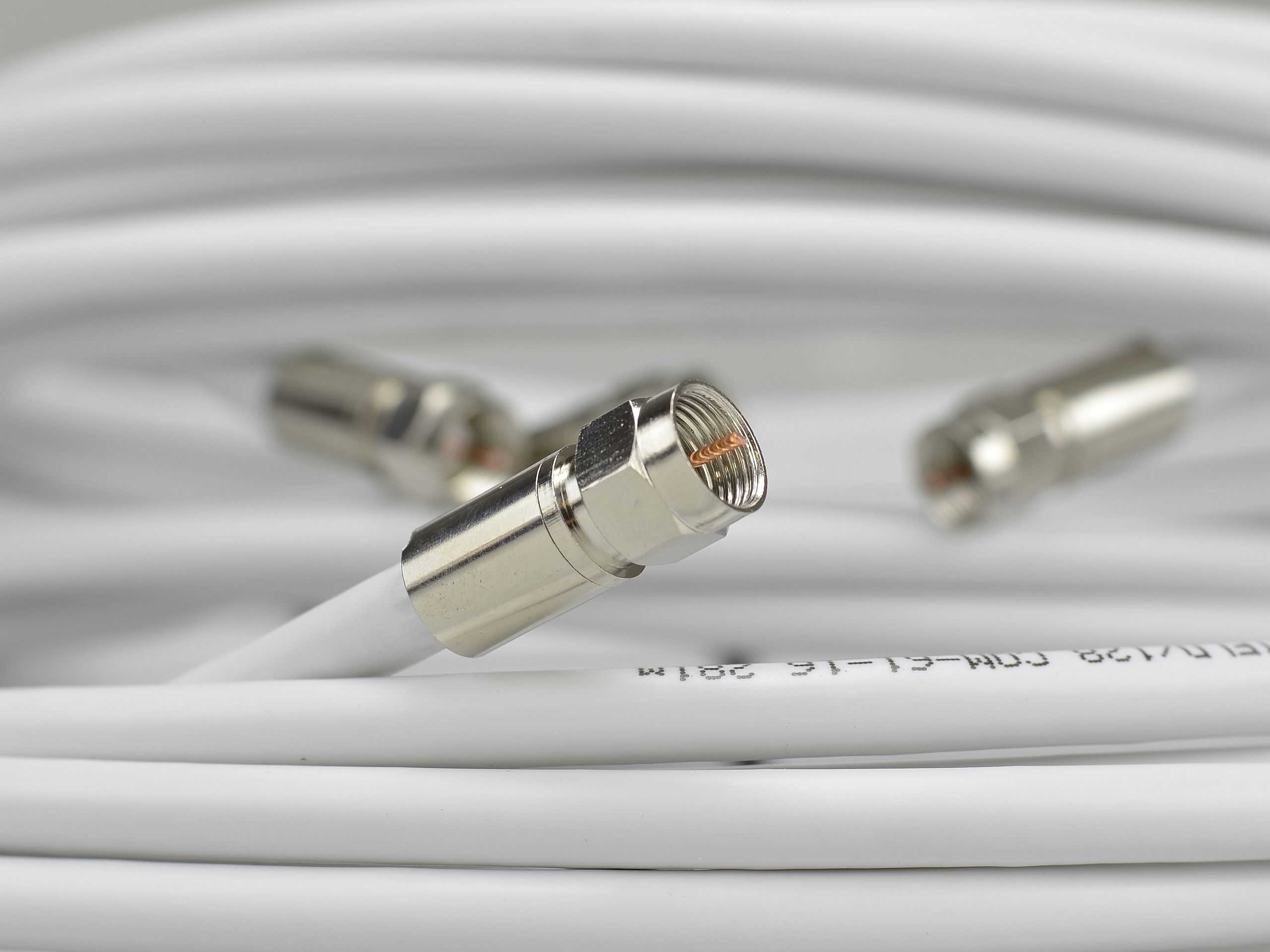

Крепежи бывают в виде обжимных пробок или винтовых заглушек. Наиболее простым считается способ подключения посредством штекера (углового или прямого). Пошаговое выполнение:

Ножом разрезать наружную прослойку на длину 15 мм и снять ее. Обернуть фольгой экран-проводник. С сердцевины снять изоляцию и намотать ее на штекер.
Торчащую основную жилу обрезать до требуемой длины.
Обжимную окружность накрутить на край, изоляционный слой срезать на длину 6 мм и снять его.
Очищенный сегмент избавить от пластов медной трубки

Следует делать эти манипуляции с осторожностью, чтобы не повредить элемент и не испортить передачу сигнала.
Надевать и сдвигать вилку по длине, пока внутренние волокна не появятся из середины.
Разъем вставить в край провода и зафиксировать обжимным кольцом.
Торчащие проводки срезать.

Коаксиальный кабель – это один из важных компонентов антенных установок. Данный фактор часто упускают и недооценивают, покупая токопроводящий кабель для аналогового, спутникового или цифрового вещания.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

100

Общая информация о телевизионном кабеле

Что учитывается:

• Формат принимаемого телевизионного сигнала (цифровой или аналоговый).
• Количество присоединяемых TV-приемников.
• Схема прокладки кабеля – длина трассы, количество поворотов, наличие участков, расположенных вне строения, тип проводки (скрытая или закрытая) и ряд других нюансов применительно к своему дому (квартире).

Конструктивные особенности коаксиальных кабелей

Для всех типов продукции структурный состав идентичен: внешняя оболочка – экран (чаще два) – внутреннее заполнение (диэлектрик) – центральная жила.

Вот теперь, определившись со всеми особенностями монтажа и приема сигнала, можно делать покупку вполне осознанно.

На что обращать внимание при подборе кабеля?

Перед тем, как пойти в магазин, следует разобраться какой антенный кабель для телевизора лучше купить. Вначале рекомендуется выяснить такие параметры:

1. число и разновидность подключенного телевизионного оборудования;
2. месторасположение сигнального ресурса – лоджия или крыша;
3. какое пространство для прокладки предназначено – квартира или большой загородный дом;
4. условия эксплуатации;
5. формат сохраняемого сигнала – тип вещания (аналоговое или цифровое);
6. общая протяженность сети.

Для высококачественного принятия сигнала каждый антенный кабель для телевизора должен располагать коэффициентом сопротивления на менее 75 Ом.

Материал защитной прослойки

Для увеличения прочности в пластик добавляют присадки, которые снижают негативное воздействие атмосферных факторов. Такой ТВ кабель стоит дороже и предназначен для прокладки внешних линий. Внутри помещений лучше использовать дешевые типы слаботочных кабелей.

Вторсырье получают после переработки разных отходов. В результате продолжительной эксплуатации они теряют свои исходные характеристики, отличаются низкой механической прочностью и подвержены влиянию ультрафиолета.

Дистанция от сигнального источника до потребителя

Утечка сигнала в токопроводящих жилах происходит, несмотря на пониженное сопротивление. Чем длиннее расстояние, тем они больше. Снизить негативное воздействие рекомендуется методом возрастания сечения. Чем дальше расположена телевизионная панель от внутренней электроразводки или антенны, тем толще понадобится провод ТВ.

Механическая прочность

Для проверки полиэтилена на крепость нужно прислонить элемент к сегменту нагрузки на разрыв, и 2- 3 р. согнуть и разогнуть провод. Если будет видно, что полимер быстро потрескался или вытянулся, то покупать кабельную продукцию не желательно.

Особенности экрана

Рекомендуется покупать антенный кабель для цифрового телевидения с наличием как минимум 2-х экранизирующих слоев. Этот фактор обеспечивает защиту сигнала от воздействия внешнего поля (электромагнитного или магнитного). Современные варианты кабельной продукции предусматривают слой фольги и специальную обмотку из утонченной проволоки.

Длина и толщина кабеля

Эти параметры позволят непрофессиональному человеку узнать о технических особенностях электропровода. Тонкий коаксиальный кабель легче проложить и спрятать в короб. Но при этом появятся замечания к качеству передачи. В домашних условиях используют токопроводящие жилы с сечением не менее 3,5 мм.

Если рассматривать длину проводника, то для предупреждения появления проблем с прокладкой необходимо иметь электрокабель с запасом. Он пригодится тогда, если какой-то участок повредят в процессе работы, и потребуется его заменить. Второй фактор – перестановка мебели. Не исключается, что телевизионную панель перенесут, и для этого потребуется большая длина кабеля coaxial.

Выбор электрокабеля предполагает определение протяжности сети. Чем она длиннее, тем толще нужно выбирать кабель.

Внешняя оболочка

Существуют модели черного и белого цвета. Темные изделия покрыты поливинилхлоридовой оболочкой, а светлые – полиэтиленовой пленкой. Для уличной проводки использовали лишь черный провод, но в настоящее время часто выбирают белую марку SAT 703. Этот универсальный вариант подойдет для прокладки как снаружи, так и внутри. Необходимо также учесть толщину внешнего покрытия. Чем она больше, тем надежнее и безопаснее получится соединение. В то же время значительно сокращается гибкость конструкции, и происходит ограничение радиуса изгиба.

Центральная жила

Сердцевину канала изготавливают преимущественно из меди или других прочных металлических сплавов. Вариант с медной жилой считают самым надежным и стойким к повреждениям. Учитывают также ее толщину, этот показатель колеблется в диапазоне 0,3-1 мм.

Производитель

Рынок электротехнических аксессуаров предлагает покупателям большой ассортимент антенных проводов для телевизора. Это затрагивает производителей и технические особенности продукции. Специалисты советуют приобретать продукцию известных брендов, которая отмечена массой достоинств.

Эксперты предлагают акцентировать внимание на предложения от таких компаний:

• Mediaflex;
• Cavel;
• Commscope;
• Belden.

Производитель не считается основным фактором при покупке. Вначале определяются с техническими критериями телевизионного кабеля.

Диэлектрический слой

Прослойка служит для фиксирования проводника и изоляции. Для этих целей используется пенистый поливинилхлорид. Существуют еще полиэтиленовые, фторопластовые варианты из полиэтилена или воздушная оболочка.

Спутниковое, кабельное, цифровое ТВ — какой кабель выбрать

Наверняка вас интересует:

• какой антенный кабель нужен для цифрового телевидения;
• какой телевизионный кабель лучше подойдет для кабельного тв;
• какой телевизионный провод лучше взять для спутниковой антенны.

Из практики знаем точно, что делить на столько видов телевидения и подбирать кабель под каждый — пустая трата времени и денег. Причина простая, частоты каналов, обычного эфирного, цифрового тв и кабельных каналов, не сильно отстоят друг от друга и умещаются в диапазоне от 49 до 800 МГц.

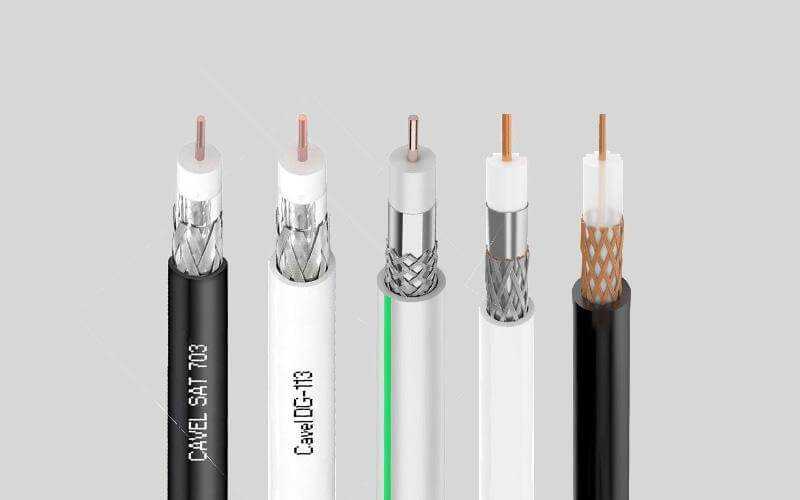

Этот промежуток качественно «закрывают» все виды кабелей марок SAT 50, SAT 703, RG 6, DG 113, РК 75. И если общая длина телепроводки до 20-30 метров, то затухание сигнала практически не ощущается. Даже RG 59 вполне справляется с работой в схеме «звезда» или при подключении одного телевизора.

Кабель SAT 50

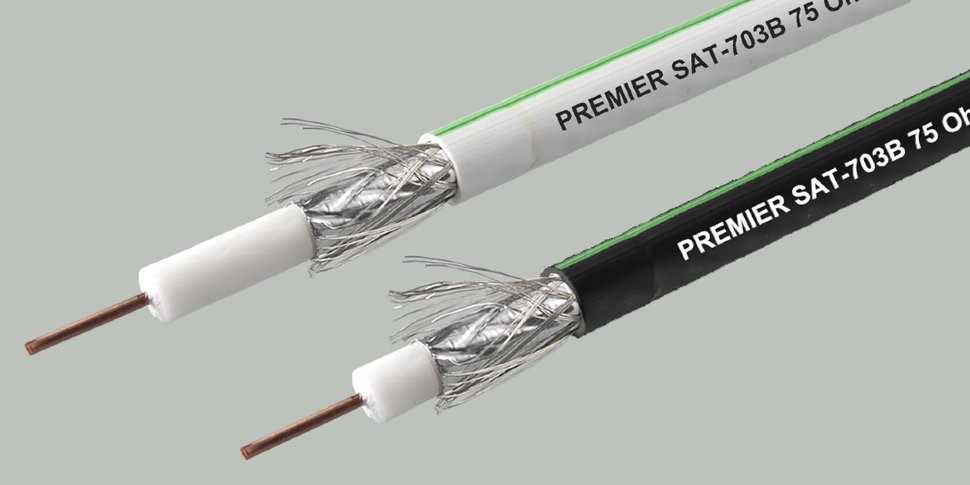

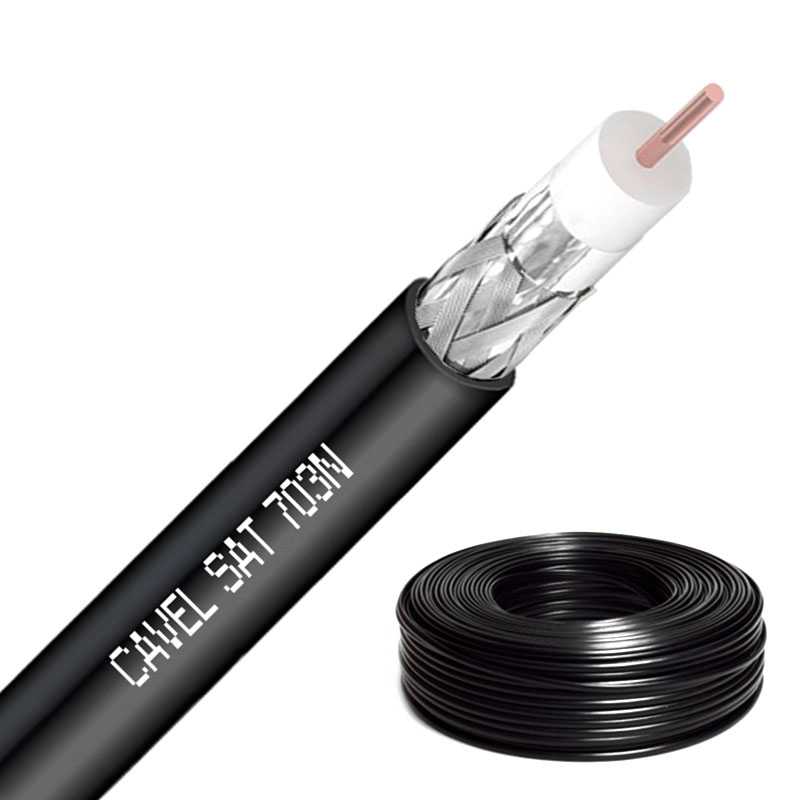

Кабель SAT 703

Кабель RG 6

Кабель DG 113

А на вопрос: какой телевизионный провод лучше для цифрового или кабельного тв? — ответим так — любой из семейства кабелей Cavel даст 100 очков форы остальным маркам. Но, если нужно «вписаться» в бюджетный вариант, подойдёт и RG-6.

Антенный провод для спутникового телевидения

Частоты вещания каналов у спутников выше и измеряются в тысячах мегагерц. Кабель должен передавать их без значительных потерь, которые в высокочастотном диапазоне ощутимые и быстро растут с каждым метром. Плюс, идёт передача специмпульсов и тока питания для конвертерного гетеродина.

К тому же, спутниковые каналы более чувствительны к радиоэлектронным помехам, а значит, требуется эффективное экранирование кабеля. Устойчивость внешней оболочки тоже вещь важная. Спутниковая тарелка стоит снаружи, и часть провода окажется на улице. А там все прелести погоды и осадки примутся активно старить и разрушать оболочку

Поэтому, выбирайте качественный кабель с меньшим затуханием, прочной медной жилой, отличным экраном и надёжной оболочкой с углеродной защитой.

Выбор кабеля для основных видов ТВ

Современных видов телевизионного вещания несколько, начиная от эфирного и заканчивая спутниковым. Про последний вид ТВ будет сказано отдельно, что касается остальных, то подбирать кабель отдельно для каждого вида не имеет смысла.

Частота вещания кабельных каналов, цифрового и эфирного ТВ находится в достаточно узком диапазоне от 40 до 800 МГц. Его прекрасно «перекрывают» все перечисленные марки. При длине проводника в пределах 30 м потеря качества практически незаметна даже у недорогих моделей. По этой причине можно смело приобретать один кабель для любого телевидения, кроме спутникового.

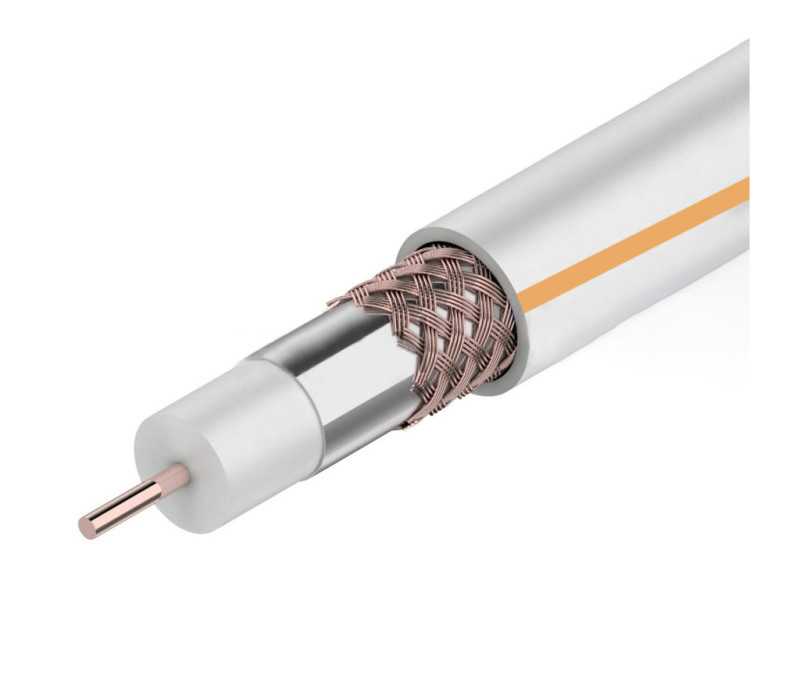

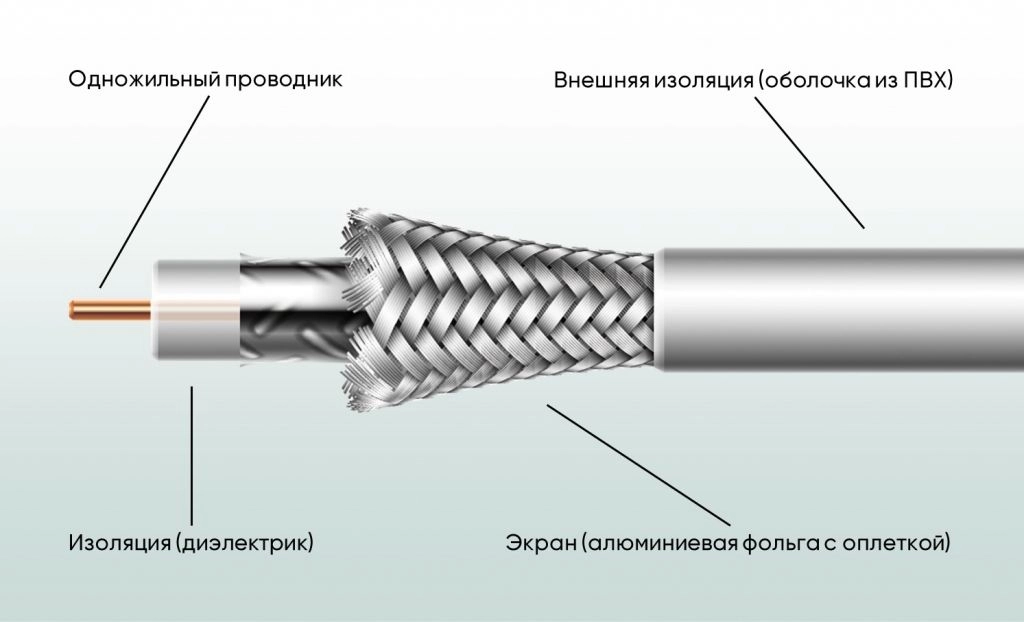

Как устроен телевизионный кабель

Анализируя структурные особенности, можно с большой вероятностью утверждать о том, что абсолютно все модели имеют примерно одинаковую концепцию внутреннего устройства:

1. Внутренний проводник изготовляется из монолитного провода, медной трубки или материала с несколькими жилами. Качество материала определяет дистанцию приема сигнала, а также показатель допустимого изгиба.
2. Диэлектрическая прослойка выступает в качестве фиксатора проводников.
3. Проводник внешнего типа – оплетка. Зачастую изготавливается из фольги и тонкой проволоки. Качество влияет на уровень защиты от внешних факторов, например, электромагнитных помех.
4. Внутренняя оболочка обеспечивает защиту абсолютно всех структурных элементов кабеля.

Таким образом, по структуре виды телевизионных кабелей мало чем отличаются. Конечно, определенные особенности есть, но в основном они проявляются в качестве материала, из которого изготовлен тот или иной элемент.

Какой ТВ кабель лучше выбрать? Ответ на этот вопрос напрямую зависит от поставленных целей. Например, если дистанция сигнала минимальна, то переплачивать за дорогостоящий проводник коаксиального кабеля нет смысла. В целом, телевизионные кабели и их разновидности универсальны, поскольку они подходят для спутникового, цифрового и аналогового вещания.

Жила

Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.

Также желательно выбирать более толстую жилу (~1 мм), т.к. с ростом диаметра падает коэффициент затухания.

Экран

Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.

Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.

Оболочка

Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.

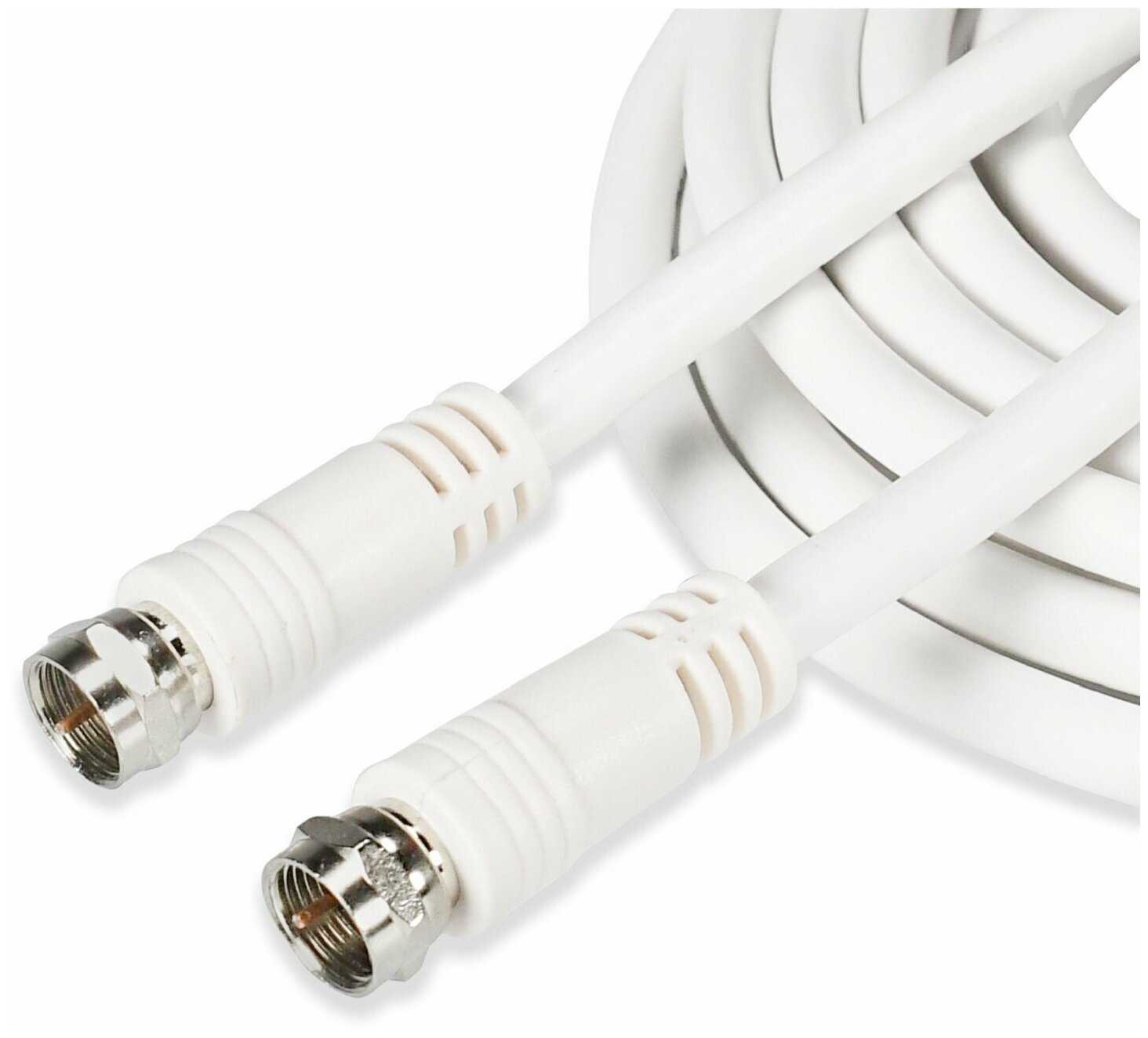

Штекер

На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.

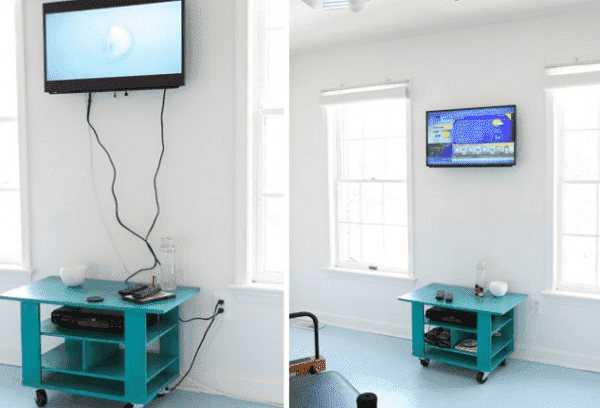

Держите все необходимые провода под рукой

Не все кабели мы можем спрятать в коробку: некоторые из них нужны нам чуть ли не постоянно. Решение простое: закрепите их на краю рабочего стола, чтобы при необходимости можно было протянуть руку и подключить устройство к нужному проводу.

В этом нам поможет Sugru — пластилин-резина и одна из самых незаменимых вещей в хозяйстве. Не верите?

Скатайте из Sugru небольшие шарики, закрепите на опоре стола

Затем канцелярским ножом уберите немного пластилина (осторожно, постарайтесь не сильно деформировать шарики)

Лайфхак: чтобы пластилин не прилипал к лезвию, предварительно сполосните его мыльной водой. Затем немного подкорректируйте форму палочкой для суши или зубочисткой, чтобы получились аккуратные ложбинки (они должны быть чуть шире, чем ваши провода). Всё готово, можно фиксировать кабели.

Есть вариант для тех, кто умеет работать по дереву. Небольшой брусочек с отверстиями поможет организовать все провода на рабочем столе.

Самое простое решение: пропустить провода через биндеры, закреплённые на столешнице.

Что лучше коаксиальный или оптический кабель?

Какой вариант использовать, зависит от ряда критериев. Оптический кабель состоит из оптоволокон, способных передавать сигналы на длинные расстояния. Чтобы понять, какой из них оптимален в использовании, нужно сравнить их по некоторым параметрам:

1. Полоса пропускания . У оптоволокна она выше до 40 Гбит/с. Коаксиальный кабель имеет показатель до 10 Гбит/с, поэтому первым обеспечивается более высокая скорость передачи данных.
2. Установка . Оптоволоконный кабель имеет меньший вес и размер по сравнению с коаксиальным вариантом, поэтому его монтаж осуществляется проще.
3. Расстояние передачи данных . По этому параметру выигрывает оптоволокно (до 5 км без повторителей), тогда как у коаксиального кабеля она составляет до 2,4 км. В некоторых случаях показатель последнего существенной роли не играет, например, если используется коаксиальный кабель для видеонаблюдения.
4. Помехи . На оптоволокно они влияния не оказывают, а второй вариант их воздействию в небольшой степени поддается.
5. Электроизоляция . Оптоволоконный кабель обладает полной гальванической развязкой концов, поэтому он неуязвим перед перепадами напряжения. Второй вариант характеризуется наличием соединения между концами, поэтому является восприимчивым к электромагнитным помехам.

Емкость кабеля

Емкостью проводника называется его способность накапливать в себе электрический ток и передавать его окружающим предметам по электромагнитным волнам. Зачем нужно знать емкость погонного метра коаксиального кабеля? Для того чтобы правильно рассчитать сопротивление проводника на предполагаемое расстояние всей линии. Исходя из длины использованной магистрали, нужен расчет сечения проводника, чтобы сигнал «не потерялся» по пути к принимающему устройству. Существует своя формула для вычисления емкости коаксиального кабеля, но чаще всего монтажники пользуются специальной таблицей, в которой указаны параметры проводов всех производителей. В такой памятке имеется информация об уровне сопротивления того или иного коаксиального кабеля, сечении, соответствии калибру, его емкости и площади в квадратных миллиметрах.

Маркировка кабеля

Сегодня на рынке представлено множество видов продукции. Если хочется выбрать оптимальную марку кабеля для решения тех или иных задач, без погружения в справочники не обойтись. Различают отечественную и зарубежную классификации изделий.

Кабель классифицируют по материалу изоляции и рекомендациям к эксплуатации. Однако на практике сверхточные решения, то есть выбор особого провода и его заказ в специализированных компаниях, не применяются обычными пользователями. Определить, что то или иное изделие подойдет для решения поставленной задачи, можно по его маркировке.

На поверхности внешней изоляции кабеля указывается цифро-буквенный код. Его расшифровка укажет, где можно прокладывать линию, а также как будет удобнее ее коммутировать. Кабель отечественного производства маркируют по типу прокладки и особенностям конструкции:

• РК, общего назначения;
• КВКв, для внутренней прокладки, в оболочке из ПВХ;
• КВКпт, армированный, с тросом, для внешней прокладки;
• ККСВ, классической конструкции с однопроволочной жилой, для внутренней прокладки;
• КВКп, внешней прокладки, в оболочке из светостабилизированного полиэтилена;
• КВКнг, универсальный, в огнестойкой оболочке;
• ККСВГ, с многопроволочной центральной жилой.

Далее на оболочке кабеля указывается ТУ, по которому можно определить все характеристики изделия согласно нормированной сетке. Общая маркировка выглядит так (порядок):

• тип кабеля, РК, КВК;
• значение волнового сопротивления (75 Ом);
• диаметр слоя диэлектрика вокруг центральной жилы;
• цифровой кода типа изоляции по категории теплостойкости;
• идентификатор разработки, две цифры;
• назначение изделия.

Например, обозначение РК 75-4.9-322А расшифровывается как радиочастотный коаксиальный, внутренний диаметр диэлектрика 4 мм, внешний диаметр провода 9 мм, в полувоздушной вспененной изоляции, разработка 22, антенного назначения. Аналогично есть схема маркировки для изделий класса КВК, кабеля высокочастотного коаксиального.

На заметку! Обозначения на изоляции кабелей зарубежного производства несколько шире. Здесь указывается фирма-изготовитель, название кабеля по каталогу, материал жилы и оплетки, сечение центрального проводника, плотность оплетки и ее толщина, характер жилы, сопротивление и сертификат соответствия.

Лучшие антенные разветвители на 2 телевизора

2. PROconnect

Компактный сплиттер выполняет функцию разделителя сигнала, поступающего от основной телеантенны. Имеет входной разъём F, куда подключается кабель антенны и несколько выходов для подключаемых устройств. Схема подключения наглядно изображена на самом устройстве.

Пропускная способность делителя составляет 5-2500 МГц, что позволяет использовать его для спутниковых систем. Пользователи отмечают надёжность устройства и качественное деление сигнала.

Плюсы:

• хорошая резьба;
• надёжная сборка;
• качественные составляющие;
• не перегревается.

Минусы:

• достаточно громоздкий;
• нет крепежа для настенного монтажа.

1. REXANT

Китайские разветвители дают возможность выделить основной и побочный сигналы, или равномерно распределить поток по нескольким трассам. Производитель предлагает изделия двух видов: оптоволоконные и радиочастотные. Компактные модели с коаксиальными выводами относятся к более ранним версиям, но не утратили своей актуальности. Ответвители rexant отличаются простой конструкцией. Разные модели можно сочетать друг с другом. Устройство обеспечит просмотр телепередач без помех с сохранением качества сигнала.

Плюсы

• простое подключение;
• минимально влияет на сигнал;
• прочный корпус;
• есть крепление на стену;
• доступная цена.

Минусы:

• грубоватая сборка;
• встречается брак.

Закрепите провода под столешницей

Чтобы закрепить провода и удлинитель под столом, вам понадобятся биндеры и шурупы (по длине они должны быть хотя бы на четверть меньше толщины столешницы, иначе пройдут насквозь и стол будет испорчен). Первым делом закрепите под столешницей удлинитель, лучше в середине стола или ближе к стене.

Затем в нужных местах закрепите биндеры с помощью шурупов. Подключите к удлинителю всё необходимое и соберите провода зажимами. Визуально стол стал намного чище и аккуратнее.

Есть вариант попроще, если вам не нужно прятать большое количество проводов. Для этого потребуется строительный степлер.

Чтобы под ногами не болтался длинный провод от лампы, аккуратно закрепите его скрепками у ножки стола. Небольшой удлинитель также можно зафиксировать скрепками. Для проводов потолще лучше использовать специальные зажимы

Скрепки от степлера вам не по душе?

Подойдут обычные стяжки. Стяжками закрепите провод у ножки стола. Провода, которые идут по полу, можно прикрыть пластиком или дощечкой под цвет пола.

Удлинитель можно закрепить под столешницей с помощью широкой липучки: шурупами зафиксируйте её на обратной стороне столешницы, а затем прикрепите удлинитель. Чтобы провода не болтались под столом, пропустите их через кабельные каналы — их можно приобрести в любом строительном магазине.

Зафиксировать сами каналы можно изолентой или обычным пластырем.

Рейтинг комнатных антенн с усилителем для телевизора на 2021 год

5. Locus L 942.10 КАЙМАН

Стальная ТВ-антенна со встроенным усилителем допускает возможность подачи электропитания от антенного входа и посредством USB-соединения. Изготовлена из стали. Настроена на приём цифрового телевещания в формате DVB-T/T2 при удалении от телецентра до 25 км. Комплектуется двухметровым кабелем, телевизионным штекером, инжектором питания 5В. Выручит владельцев телевизоров и ресиверов DVB-T2, в которых не предусмотрена подача питания на внешнюю антенну.

Плюсы:

• компактность;
• удобные настройки;
• работа с питанием и без него;
• хороший приём каналов;
• невысокая стоимость.

Минусы:

• короткий провод;
• металл плохой обработки.

4. HARPER ADVB-2128

Антенна принимает все типы сигналов (VHF и UHF) и обеспечивает комфортный просмотр цифровых телеканалов формата. Предназначена для внешней установки. Имеет закрытый корпус необычной формы. Внутренние элементы надёжно закрыты от влаги и атмосферного воздействия.

Бесперебойную работу антенны обеспечивает сетевой адаптер с длинным проводом. В комплекте к изделию прилагается специальный усилитель, благодаря которому изображение останется стабильным даже в условиях слабых волн.

Плюсы:

• стильный дизайн;
• удобство монтажа;
• надёжность конструкции;
• уверенный сигнал;
• высокое качество материалов изготовления.

Минусы:

• нет переходника для антенного разъёма;
• короткий кабель до модуля усиления.

3. Дельта DIGITAL 5B

Комнатная ТВ-антенна подключается к приставке DVB-T/ DVB-T2 или к телевизору. Комплектуется длинным 3-метровым кабелем, который значительно облегчает монтаж.

Встроенный усилитель существенно улучшает качество изображения. Есть возможность регулировки угла расположения антенны в пределах 25º. С такой антенной можно без проблем наслаждаться любимыми фильмами даже в местах, где приём сигнала обычно затруднён.

Плюсы:

• длинный кабель;
• не требуется блок питания;
• возможность регулировки усиления;
• приятная цена.

Минусы:

• не все телевизоры поддерживают функцию питания антенны;
• не информативная инструкция.

2. РЭМО BAS-5133-5V Меркурий 3.0

Активная телеантенна обеспечит качественным аналоговым и цифровым телевещанием в зоне уверенного приёма. Модель относится к комнатным по типу размещения, поэтому не требует сложного монтажа. Изделие готово к работе сразу после стыковки с телевизором или ресивером.

Питание осуществляется через соответствующий разъём головного устройства, поэтому подключения к электрической розетке не потребуется. Антенна небольшая по размерам и оснащена двухметровым кабелем.

Плюсы:

• наличие встроенного усилителя;
• компактные габариты;
• легкость в установке;
• не требуется розетка.

Минусы:

• сильная зависимость от рельефа местности;
• устаревший дизайн.

1. Selenga 118F

Пассивная ТВ-антенна от российского производителя концентрирует сигнал с коэффициентом усиления 12 Дб. Предназначена для просмотра телепрограмм в цифровом стандарте наземного эфирного вещания в сложных условиях. Не имеет внешнего питания и устанавливается с наружной стороны дома. В комплекте есть всё необходимое для монтажа. Благодаря лёгкому весу алюминиевое изделие не требует усиленных крепежей.

Плюсы:

• быстрая настройка;
• выдаёт картинку идеальной четкости;
• стабильно работает без усилителя;
• лёгкий вес.

Минусы

• слабое крепления антенны к штанге;
• нет ответного кабельного разъёма.

Обозначения

Обозначения советских кабелей

По ГОСТ 11326.0-78 марки кабелей должны состоять из букв, означающих тип кабеля, и трёх чисел (разделённых дефисами).

Первое число означает значение номинального волнового сопротивления.

Второе число означает:

• для коаксиальных кабелей — значение номинального диаметра по изоляции, округлённое до ближайшего меньшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который должен быть округлен до 3 мм, и диаметра 3,7 мм, который округлять не следует);
• для кабелей со спиральными внутренними проводниками — значение номинального диаметра сердечника;
• для двухпроводных кабелей с проводниками в отдельных экранах — значение диаметра по изоляции, округлённое так же, как и для коаксиальных кабелей;
• для двухпроводных кабелей с проводниками в общей изоляции или скрученных из отдельно изолированных проводников — значение наибольшего размера по заполнению или диаметра по скрутке.

Третье — двух- или трёхзначное число — означает: первая цифра — группу изоляции и категорию теплостойкости кабеля, а последующие цифры означают порядковый номер разработки. Кабелям соответствующей теплостойкости присвоено следующее цифровое обозначение:

• 1 — обычной теплостойкости со сплошной изоляцией;
• 2 — повышенной теплостойкости со сплошной изоляцией;
• 3 — обычной теплостойкости с полувоздушной изоляцией;
• 4 — повышенной теплостойкости с полувоздушной изоляцией;
• 5 — обычной теплостойкости с воздушной изоляцией;
• 6 — повышенной теплостойкости с воздушной изоляцией;
• 7 — высокой теплостойкости.

К марке кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляют букву С.

Наличие буквы А («абонентский») в конце названия обозначает пониженное качество кабеля — отсутствие части проводников, составляющих экран.

Пример условного обозначения радиочастотного коаксиального кабеля с номинальным волновым сопротивлением 50 Ом, со сплошной изоляцией обычной теплостойкости, номинальным диаметром по изоляции 4,6 мм и номером разработки 1 «Кабель РК 50-4-II ГОСТ (ТУ)*».

Старые обозначения советских кабелей

В 1950—1960-х годах в СССР применялась такая маркировка кабелей, в обозначении которой отсутствовали значимые компоненты. Маркировка состояла из букв «РК» и условного номера разработки. Например, обозначение «РК-50» означает не 50-омный кабель, а просто кабель с порядковым номером разработки «50», а его волновое сопротивление равно 157 Ом.

Международные обозначения

Системы обозначений в разных странах устанавливаются международными, национальными стандартами, а также собственными стандартами предприятий-изготовителей (наиболее распространённые серии марок RG, DG, SAT).

Как выбрать кабель

1. В первую очередь следует оценить срез кабеля. При отсутствии фольги либо лавсана от покупки стоит воздержаться. Такая особенность является явным признаком низкокачественной продукции. Если фольга присутствует, но имеет склонность к отслаиванию, то это также признак товара низкого сорта.
2. Стоящий кабель имеет максимально качественную изоляцию. При ее отсутствии внутрь могут попадать грязевые частицы, влага, что впоследствии может разрушить соединяющие элементы.
3. Рекомендуется смотреть в сторону производителей, успевших зарекомендовать собственный бренд. К таковым относятся: Belden, Commscope, Cavel и ряд других.
4. Диаметр кабеля должен быть 0,7 см и выше.
5. Качественный шнур должен отличаться хорошей гибкостью, что упрощает монтаж, позволяет не перегибать провод.

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.
