Характеристики провода шввп

Виды провода ШВВП

Есть несколько основных критериев, используемых для классификации ШВВП:

• площадь сечения токоведущей жилы;
• их количество;
• цвет изделия.

Перечислим основные вариации данного шнура в зависимости от технико-эксплуатационных параметров:

1. В соответствующем пункте ГОСТ строго прописаны допустимые значения площади сечения проводника ШВВП – 0,5 или 0,75 кв. мм. Если вы обнаружили в магазине кабель иного сечения, то знайте, он не предусмотрен отечественными стандартами, но все равно может быть использован (сертификаты на такую продукцию не выдаются). По количеству токоведущих жил выпускаются двух- и трехжильные кабели. Повторимся, что 0,75 кв. мм – это площадь сечения одной из них.
2. В состав жилы входят несколько скрученных между собой проволочек, что обеспечивает повышенную гибкость изделия. В соответствии с ГОСТ их количество должно составлять не менее семи штук. Диаметр проволоки в ШВВП-шнуре с сечением жил 0,5 кв. мм составляет 0,33 мм, 0,75 кв. мм – 0,38 мм.
3. Независимо от конкретных величин толщина изоляции на каждой жиле должна составлять не менее 0,5 мм, наружной оболочки – от 0,6 мм и выше.
4. Выше писалось о цветовом различии ШВВП-шнура. В большинстве случаев наружная оболочка кабеля имеет белый цвет, но некоторые производители выпускают продукцию в черном исполнении. Раскраска внешнего защитного слоя не влияет на ценовую политику и не говорит о лучших или худших технико-эксплуатационных параметрах.

Характеристики

Перечислим основные особенности данного изделия:

• состоит из двух или трех параллельно уложенных жил, каждая спрятана в прочную ПВХ-оболочку;
• все жилы являются многопроволочными (нет монолитных шнуров);
• класс гибкости – 5;
• оболочка производится из поливинилхлорида;
• напряжение – 220/380 В;
• площадь сечения кабеля – 0,35-2,5 кв. мм;
• диапазон рабочих температур – от -40 до +40 гр. Цельсия;
• номинальное значение тока – рассчитывается в соответствии с сечением и количеством жил.

Механические

К основным механическим параметрам относятся:

• гибкость;
• допустимое количество изгибов и разгибаний;
• прочность на растяжение;
• температурная устойчивость.

Минимальный Rизг (радиус изгиба) у шввп равен пяти диаметрам кабеля. Геометрическая особенность шнура – плоский, поэтому диаметр берут наименьший. Шнур позволяет совершать за время его эксплуатации не менее 30 тыс. циклов «сгибание-разгибание». Чем больше подобных циклов испытало изделие, тем меньше срок его службы. Провода, которые постоянно подвергаются подобным механическим нагрузкам, служат не более 2 лет, при статичном использовании 10 лет.

На испытаниях по растяжению данное изделие обязано выдерживать нагрузки до 9,8 Н, что составляет 1 кгс. Такая нагрузка не должна вызывать внешних повреждений шнура.

Температурная устойчивость проводника должна позволять выдерживать воздействие высоких и низких температур. При прохождении испытаний сертифицированный ШВВП выдерживает влияние Т = +80ºС в течение 90 часов. При этом после того, как шнур остывает, на нём нет следов повреждений. Испытания при низких температурах выполняются механическим давлением (прокатывают через ролики) и ударами.

Предельные нормы нормальной эксплуатации – от – 25ºС до +40ºС.

Электрофизические

Электрические характеристики для провода являются опорным критерием при выборе изделия.

К данным параметрам относятся следующие позиции:

• сопротивление проводника;
• сопротивление изоляции;
• допустимая токовая нагрузка.

Сопротивление для рассматриваемых проводников с двумя опорными сечениями жил (0,5 и 0,75 мм²) равно 39 Ом/км и 26 Ом/км. Это верно при условиях, что диаметр проволоки в пучке – не более 0,16 мм, а сопротивление постоянному току измерялось при температуре 20ºС.

ГОСТ-7399-97 регламентирует величину сопротивления изоляции более 0,012 Мом/км для медного сечения 0,5 мм², нагретого до 70ºС, и 0,01Мом/км – для 0,75 мм².

Допустимой считается такая нагрузка, при которой ток, длительно протекающий через проводник под нагрузкой, не нагревает жилы более допустимой (рабочей) температуры. Для обоих сечений допустимый ток – 2,5 и 6 А, соответственно.

Производители

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

«Верхнеокский кабельный завод»

Изделия ООО «Верхнеокский кабельный завод» отвечают всем техническим требованиям и стандартам. Вся продукция сертифицирована.

Кабели и силовые провода применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ. Силовые кабели и провода предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках и лотках, а также на открытом воздухе. Производство кабельно-проводниковой продукции

Провода соединительные и установочные применяются для обеспечения электроэнергией приборов бытового и аналогичного применения: холодильников, стиральных машин, кондиционеров, различных кухонных приспособлений, средств малой механизации, а также для изготовления удлинительных шнуров с напряжением до 380 В.

Кабели и провода монтажные предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS 485, RS 482, RS 422 или другим, требующим использование витой пары в качестве канала приема/передачи данных.

«Энергокабель»

Завод «Энергокабель» — современное предприятие, оснащенное высокопроизводительным оборудованием, позволяющим выполнять все технологические операции по изготовлению кабельно-проводниковой продукции, включая испытания, маркировку и упаковку. Производство кабельной продукции на заводе «Энергокабель»

Обратите внимание! Завод специализируется на выпуске силовых кабелей с пластмассовой изоляцией с медными и алюминиевыми жилами с сечением от 1×1,5 мм² до 5×50 мм² напряжением 660 В и сечением от 1×1,5 мм² до 5×240 мм² напряжением 1000 В для различных условий применения

«Кабель электросвязь»

Продукция предлагается во всех возможных исполнениях, что позволяет применять ее при практически любых проектных решениях, выполняя требования по:

• нераспространению горения при одиночной или групповой прокладке, низкой токсичности, низком дымо- и газовыделении;
• отсутствию галогенов в продуктах горения;
• огнестойкости кабеля и кабельных линий. Кабельная продукция от компании «Кабель электросвязь»

Марка провода ШВВП является достаточно удачным вариантом для подключения устройств небольшой мощности, бытовых приборов, а также для приборов радиоэлектроники. Для подключения сети освещения, стационарных электроустановок и приборов большей мощности такой шнур использовать нельзя во избежание КЗ.

Отличие провода ПВС от шнура ШВВП

Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).

Обозначения кабеля (проводов) ПВС:

• П – обозначает провод;
• В – изоляция на основе ПВХ пластиката;
• С – обозначение соединительный.

Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.

К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.

Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.

Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.

Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.

Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).

Преимущества и недостатки

Из положительных качеств ПВС-провода можно выделить:

• медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
• возможность применения в электрических сетях напряжением 220/380 В;
• повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.

Где купить бытовой провод?

Бытовой провод  можно купить в компании «СтройТрэйд» заказав его по телефону или через форму обратной связи на сайте. Эти провода используются для подключения холодильного оборудования, компьютерной техники, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин и других подобных приборов, эксплуатируемых в жилых и административных помещениях.

Существует несколько разновидностей бытовых проводов: ШВВП, ПВС, ШБА.

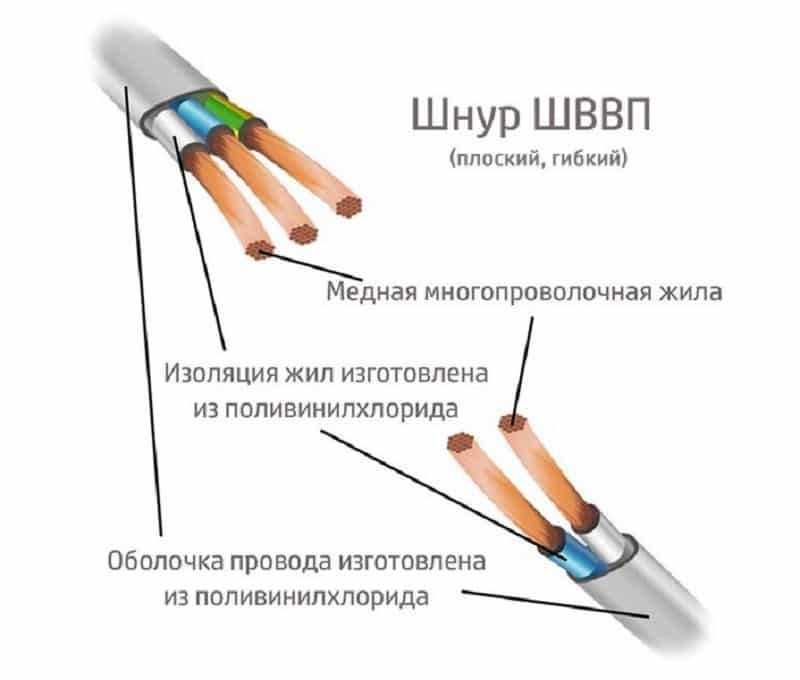

Расшифровка провода ШВВП:

• Ш – Шнур
• В – Изоляция жил из поливинилхлоридного пластиката
• В – Оболочка из поливинилхлоридного пластиката
• П – Плоский

1. Токопроводящая жила.

2. Изоляция.3. Оболочка.

Где применяется ШВВП

Этот вид провода широко используется в самой разнообразной технике, такой как бытовая техника для дома, различный электроинструмент или стиральные машины. Отдельным пунктом можно выделить удлинители. Кроме того, в ряде случаев данный вид провода может прокладываться внутри стен, в желобах. Сложно представить себе любое электрооборудование без кабеля ШВВП.

Технические характеристики ШВВП

• Номинальное напряжение (для сетей 380/380В), В380
• Срок службы, не менее, лет6
• Температура эксплуатации, °С-25/+40
• Максимальная температура токопроводящей жилы, не более, °С+70
• Минимальный радиус изгиба при эксплуатации, не менее, мм30

Структура шнура этой марки.

Шнур с параллельными многопроволочными медными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной защитой, эластичный, на напряжение до 380 В для систем 380/380 В. Обычно провод ШВВП производят в трех разных исполнениях: У, Т, УХЛ. “У” – для умеренного климата, “Т” для тропического и “УХЛ” для умеренного и холодного климата. Именно от варианта исполнения зависит диапазон температур, в которых работает ШВВП. Имеется также модификация ШВВПн, которая от обычного отличается тем, что его можно прокладывать с другими проводами. А изоляция, и оболочка сделана из ПВХ – поливинилхлорида, который устойчив к воздействию влаги, огня и УФ-излучения. Сопротивление кабеля зависит от сечения. Соответствует ГОСТам и требованиям ГОСТ 7399-97, МЭК 227. Существует двух- и трехжильный.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Технические характеристики

При выборе проводов (шнуров) ШВВП необходимо ориентироваться на их технические характеристики

Самой важной технической характеристикой является сечение жил, характеризующее величины оптимальных токовых нагрузок, которые способен выдерживать провод. Эти данные позволяют рассчитать безопасные параметры будущих электропроводок или удлинителей, предназначенных для подсоединения электроприборов, обладающих соответствующей мощностью

Для удобства составим таблицу:

Таблица 1. Некоторые технические характеристики распространённых шнуров ШВВП.

Сечение жилы, мм2	Количество жил	Параметры изоляционных оболочек	Номинальная токовая нагрузка, А / с учётом количества жил
Толщина внутреннего изоляционного слоя, мм	Толщина внешней оболочки, мм
0,5	2 / 3	0,5	0,6	3×2 / 3×3
0,75	2 / 3	0,5	0,6	6×2 / 6×3
1,0	2 / 3	0,6	0,8	10×2 / 10×3
1,5	2 / 3	0,7	0,8	14×2 / 14×3
2,5	2 / 3	0,8	1,0	20×2 / 20×3
4,0	2 / 3	0,9	1,1	25×2 / 25×3

Основные характеристики провода можно узнать из его маркировки, которая наносится на внешнюю изоляционную оболочку (рис. 3).

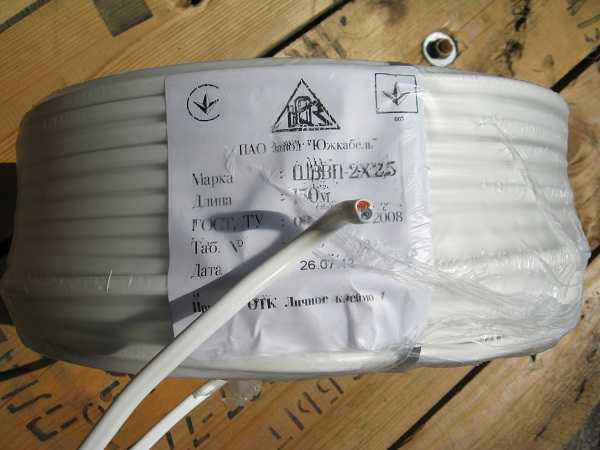

Рис. 3. Нанесение маркировки на проводах

Маркировкой изоляции обозначают:

• марки соединительных проводов;
• количество жил в проводе и их сечение;
• информацию о производителе;
• длину провода в бухте и другие данные.

Например, надпись ШВВП 3 1,5 означает: шнур с поливинилхлоридными оболочками, трёхжильный, с сечением жил 1,5 мм2.

Более детально шнур марки ШВВП характеризует следующие показатели:

• провод рассчитан на напряжение 220 /380 В, при передаче переменного тока с частотой 50 Гц;
• шнур выдерживает пороговое значение напряжения до 2 кВ на промежутке времени, не более чем 15 минут;
• электрическое сопротивление изоляции – не менее 0,01 мОм/м;
• минимальное сечение жил составляет 0,35 мм2, а максимальное – 6 мм2;
• время использования шнура ограничивается его сроком эксплуатации, который может составлять от 6 до 15 лет, в зависимости от условий;
• удельное сопротивление медных жил составляет 0,27 Ом×м/мм2;
• эксплуатация допустима при температуре воздуха от –40 до +40 ºC;
• допустимый нагрев жилы не должен превышать 70 ºC;
• монтаж допускается при температуре от – 10 ºC до +30 ºC;

Исходя из параметров механических характеристик, напрашивается вывод: силовой провод ШВВП можно использовать как внутри помещений, так и на открытых площадках. Однако следует помнить, что под действием на виниловую изоляцию открытого солнечного излучения, она стареет. В результате чередования частых перепадов температур и под действием света, срок эксплуатации шнура снижается до нижнего предела (6 лет).

Дело в том, что на открытом пространстве некоторые добавки постепенно улетучиваются, вследствие чего изменяется структура пластификата. На внешней оболочке появляются трещины, которые распространяются и на внутреннее покрытие, в результате чего сопротивления изоляции падает. При появлении таких признаков дальнейшая эксплуатация становится небезопасной.

Назначение и применение

В связи с особенностями технических параметров, данный материал не подходит для подключения промышленных установок большой мощности. Указанный шнур чаще всего применяют в бытовых условиях для следующих целей:

• выполнения домашней проводки;
• подключения бытовых электроприборов;
• изготовления переносок и для прочих домашних нужд.

Также читайте: Технические характеристики кабеля – АВБбШвУчитывая характеристики провода, при его использовании в качестве проводки, рекомендуют применять данную продукцию только для подвода освещения. Если требуется подключить мощные бытовые приборы, лучше использовать кабель, выдерживающий большую нагрузку.

ШВВП может применяться наружно, но для этого должна применяться соответствующая защита.

Характеристики провода ШВВП

Область применения провода ШВВП определяется его параметрами. Они соответствуют его назначению и указываются в технической документации:

• Номинальное напряжение. Соответствует сети 220В.
• Частота сети. Может применяться в сети 50Гц или для постоянного тока.
• Пиковое напряжение. В течение 15 минут изоляция сохраняет свои свойства при напряжении 2кВ.
• Сечение жил. ГОСТом на изготовление этого шнура предусматривается 0,5 0,75мм², но некоторые производители выпускают кабель с жилами до 6мм².
• Срок эксплуатации. Фирмы-производители декларируют до 15 лет.
• Гарантийный срок. Как и на другие подобные товары составляет 2 года.
• Удельное электрическое сопротивление. 100метров шнура сечением 0,5мм² имеют сопротивление до 27 Ом.
• Условия эксплуатации. Изоляция сохраняет свои качества при температуре ±40°С.
• Условия, при которых допускается монтаж. Вести работы по прокладке шнура можно от -10 до +30°С. Вне этого температурного диапазона оболочка теряет механическую прочность, что увеличивает риск повреждений провода.
• Минимально допустимый радиус изгиба кабеля. Составляет пятикратную толщину шнура.
• Допустимая токовая нагрузка. Зависит от сечения токопроводящих жил и определяется по ПУЭ п.1.3.10 и таб.1.3.4.
• Вес кабеля. Зависит от числа жил и их сечения, в среднем составляет 26-49гр на 1 метр.

Главным достоинством шнура ШВВП является гибкость. Минимальный радиус изгиба составляет пятикратную толщину. Учитывая, что у этого провода она в несколько раз меньше ширины и все перегибы происходят именно по этому размеру, это обеспечивает надёжность подключения подвижных электроприборов.

Информация! Свойства шнура позволяют эксплуатировать его в условиях постоянных перегибов. По утверждению производителей он способен выдержать 30000 циклов «сгибание-разгибание».

Область применения согласно ГОСТ

Характеристики провода ШВВП позволяют его использовать для подключения электроприборов с номинальным током до 15А, или 3кВт в сети 220В, но делать это не стоит. При номинальных токах токоведущая жила нагревается, что сокращает срок службы изоляции и шнура в целом. Для таких устройств лучше применить кабель ПВС бОльшего сечения или использовать нестандартный тип шнура с увеличенным сечением токопроводящих жил.

Кабель ШВВП целесообразно применять в первую очередь для подключения аппаратуры открытым способом:

• осветительные устройства со светодиодными лампами, такие, как бра и настольные лампы;
• маломощная бытовая аппаратура, типа зарядных устройств и ЖК телевизоров;
• изготовление удлинителей для этих электроприборов;
• подключение и соединение светильников в подвесном потолке;
• соединение светодиодных лент с блоком питания и подключение к сети 220В.
• подключение дверных звонков и их кнопок.

Использовать его для подключения мощных устройств типа кондиционеров и стиральных машин нежелательно из-за того, что некоторые производители занижают сечение токопроводящих жил.

Совет! При необходимости подключить такие электроприборы целесообразно проверить реальное сечение при помощи штангенциркуля.

Несмотря на удобство монтажа стационарной электропроводки, шнуром ШВВП это делать не рекомендуется. Согласно ПУЭ п.2.1.48 провода и кабели допускается использовать только по назначению.

Друзья хотел бы отметить, что провода ШВВП не предназначены для использования стационарной электропроводки, хоть и имеют двойную изоляцию. То есть ими запрещено подключать розетки и мощную бытовую технику (кондиционеры, плиты, стиральные машины и т.п.). Если ваш электрик делает электромонтаж таким проводом гоните его поганой метлой.

Похожие материалы на сайте:

• Выбор кабеля для электропроводки
• Характеристики кабеля NYM
• Какой провод нельзя использовать?

Виды

Хотя может казаться, что ничего нового на рынке кабельной продукции обнаружить не получится, все-таки есть один важный момент: оказывается, ШВВП изготавливается в двух разных вариантах. Первый – это обычные медные жилы, второй – биметаллические, то есть покрытый медью алюминий, хотя такой аналог встречается не очень часто.

Понятно, что цена на медь будет значительно выше, она качественнее, но при покупке нужно помнить об одной хитрости, на которую могут пойти продавцы. Иногда ШВВП продается сечением меньше заявленного. Продавец может сказать об этом, а может и нет, поэтому необходимо быть внимательным, а если есть такая возможность – измерить жилы прямо у прилавка. В случае с биметаллическими жилами – их нет смысла делать усеченными, поэтому при наличии выбора придется решать, какой продукт брать.

Подробное описание

Область применения:

• Изготовление удлинителей для бытового использования,
• Подсоединение бытовых приборов к сети,
• Другие бытовые нужды. Напряжение до 380 В.

Конструкция: две или три жилы в ПВХ оболочке, уложенные параллельно друг другу. Жилы многопроволочные, класс гибкости – 5. Изоляция оболочки: поливинилхлорид.

Другие технические характеристики:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

• Напряжение, на которое шнур рассчитан: 220/380 вольт,
• Сечение, которое выпускается производителем: 0,35–2,5 мм2,
• Расчетная температура окружающей среды – от минус 40 до плюс 40○С,
• Номинальный ток – зависит от сечения, рассчитывается в зависимости от того, какой провод используется.

Расшифровывается его название так: шнур с виниловой изоляцией и виниловой оболочкой, плоский.

Шнур ШВВП часто заменяют другим – ПВС, используя его как более удобный аналог. В чем их разница?

Основное отличие – это форма оболочки шнура. Если ШВВП с плоской ПВХ оболочкой, то у ПВС она круглая. Другое отличие заключается в том, что для ШВВП производитель ограничил форму выпуска с максимальным количеством жил – тремя. ПВС может иметь до пяти, его рабочее напряжение – до 660 вольт и сечение жил – до 16 мм2. Расшифровка: провод с виниловой оболочкой, плоский. В остальном основные параметры схожи, поэтому какой шнур взять, в большей степени зависит от личных предпочтений, учитывая, что ШВВП стоит дешевле ПВС.

Иногда, как аналог для ШВВП, может быть указан кабель марки ПУНП. Они очень похожи, однако для монтажа ПУНП давно запретили. Как показала практика, этот провод имеет серьезные нарушения в изготовлении, что делает его пожароопасным, он неоднократно становился причиной возгорания и поражения током.  Лучше брать импортные аналоги.

Характеристики кабеля

Производитель предоставляет множество информации касательно характеристик кабеля. Стоит выделить основные:

1. Подходит для напряжения в 220 и 380 Вт.
2. Частота тока должна быть 50 Герц.
3. Выдерживает напряжение в 2000 Вт в течение пятнадцати минут.
4. Диапазон сечения — 0,35−2,5 мм.
5. Эксплуатировать кабель можно до 15 лет.
6. Гарантийный срок — 2 года.
7. Сопротивление кабеля ШВВП — 0,28 Ом на метр.
8. Рабочая температура — от -50 до +50 градусов.
9. Монтаж шнура можно производить при температуре от -13 до +35 градусов.
10. Средний вес кабеля на один метр составляет от 26 до 49 г.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.
Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Предыдущая
РазноеЭлектротехника для чайников. Как научиться разбираться в электрике: уроки для начинающих
Следующая
РазноеАвтоматический выключатель — от чего защищает и как он устроен

Разновидности провода ШВВП и его устройство

Трехжильный провод ШВВП

Найти в продаже проводник ШВВП можно в двух исполнениях – с медными жилами и биметаллическими. Последний состоит из алюминия, который покрыт медным слоем. Используется крайне редко из-за своих пониженных свойств. Стоит дешевле шнура, состоящего полностью из меди.

Вне зависимости от типа проводника ШВВП состоит из следующих деталей:

• Оболочка. Выполняется из поливинилхлорида.
• Изоляционный слой. Выполняется из ПВХ.
• Жила медная многопроволочная.

Изготавливается с двумя или тремя жилами. Класс гибкости пятый.

Каждая жила окрашена в свой цвет для удобства монтажа. Если оболочка синяя, можно судить о том, что эта жила – нулевой провод. Желто-зеленый окрас используется для земли. Коричневый или красный цвет имеет фазовый провод.

Конструкция проводов ШВВП

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Провод ШВВП. Назначение, преимущества

Провод ШВВП. Что мы знаем о нем?

Популярность этого провода обусловлена тем, что при своей относительно невысокой стоимости он поистине универсален.

Чтобы понять, что представляет собой ШВВП, в первую очередь следует расшифровать саму аббревиатуру. Итак. Ш — шнур; В — оболочка жил (проволочного токопроводящего элемента кабеля) из поливинилхлорида; В — внешняя оболочка из поливинилхлорида; П — плоский. Таким образом, ШВВП — это плоский двухоболочечный провод.

Кстати, почему он плоский, если проволока, из которой делают провода, имеет круглое сечение? А дело все в том, что в ШВВП токопроводящая жила не одна — их две или, реже, три, и расположены они параллельно. Еще один распространенный вопрос касается изоляции. Многие недоумевают, зачем ШВВП две оболочки, если обе они изготовлены из одного и того же материала — ПВХ-пластиката. Не проще ли сделать одну, более толстую? Ответ на этот вопрос кроется в продуманной конструкции ШВВП. Внутренняя оболочка у каждой жилы своя и имеет цветную маркировку, тогда как внешняя представляет собой общий изоляционный кожух. Такая конструкция провода обеспечивает возможность его ремонта.

Теперь поговорим об основных технических характеристиках и преимуществах ШВВП:

рассчитан на номинальное напряжение до 380 В при частоте колебаний переменного тока в 50 Гц; имеет показатель минимально допустимого радиуса изгиба жил в 30 квадратных миллиметров; не поддерживает горения, может выдерживать пиковое напряжение до 2 000 В; способен обеспечивать сохранение номинальной частоты колебаний тока в течение 15 минут даже после часового выдерживания провода в воде; может эксплуатироваться при температуре окружающей среды от -40 до +40 градусов по Цельсию и относительной влажности до 98%; способен безотказно работать на протяжении 5 тысяч часов, а в ряде случаев — до 12 тысяч часов (если речь идет о стационарном оборудовании); эксплуатируясь в составе цепи электропроводки, обеспечивает срок ее службы порядка 15 лет

обладает повышенной гибкостью, что очень важно в быту

Область применения:

провод ШВВП 2х0,75 (с двумя токопроводниками сечением 0,75 миллиметра) способен выдерживать рабочую нагрузку до 750 Вт и благодаря этому может использоваться при прокладке временной или постоянной осветительной проводки, а также для подключения к электрической сети бытовых приборов средней мощности: холодильников, стиральных машин, телевизоров, стационарных компьютеров;

провод ШВВП 3х0,75 (с тремя токопроводниками сечением 0,75 миллиметра) применяется при прокладке однофазной проводки для подключения технологического оборудования с заземлением. Кроме того, использование таких кабелей значительно упрощает процесс монтажа осветительной проводки с многопозиционным переключением. Наконец, трехжильными проводами оснащаются розетки повышенной безопасности, снабженные дополнительным заземлением. Поэтому чаще всего провод ШВВП 3х0,75 используется на объектах промышленного назначения и в мастерских.

Впрочем, есть и другие, менее распространенные разновидности ШВВП. И каждый из них предназначен для определенного круга задач. Как не ошибиться при покупке кабеля. В этом поможет таблица определения оптимальной толщины жил провода по силе тока и передаваемой мощности. Каталог проводов ШВВП
