Провод пв 3: технические характеристики, область применения

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Максимально допустимые сопротивления провода ПВ3

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям.

Основные характеристики провода ПВ3

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Основные элементы провода ПВ-1

В конструкции провода предусматривается только одна токопроводящая жила, она может быть монолитная или состоять из нескольких скрученных проводов различного сечения. Производители выпускают провод ПВ – 1 следующих сечений:

Провод с розовой оболочкой имеет монолитную медную жилу, желто-зеленый провод гибкий с жилой из нескольких тонких скрученных проводов.

Сечения и вес проводов марки ПВ1 или (ПУВ):

Сечение, S — Ø мм2	Масса кг на 1км	наружный Ø в мм
2,5	15,4	3,5 — 4
4	21,2	4 – 4,5
6	27,7	4,5 — 5
10	45	5,5 – 6.5

Данные размеры определяет ГОСТ 22483, изолирующая оболочка вокруг жилы из пластиката определенного цвета, оттенки которого тоже определены гостом и их назначение при монтаже в электрических схем. Все эти требования обязательны для монтажников в розеточных сетях с переменным током и напряжением 220 или 380 В цвет изоляции провода определяет его назначение:

• Синий, черный используются как нейтральные проводники;
• Красный или белый как фазный провод;
• Желто – зеленый в качестве заземляющего проводника.

Провода с изоляцией разного цвета

В сетях постоянного тока спектр цветов может быть шире, используются желтые, зеленые, фиолетовые и другие оттенки

Это делается для удобного отслеживания проводов проходящих в жгутах с целью прозвонки цепи и при необходимости их замены. Обратите внимание, что марка ПВ по новой идентификации называется ПУВ, практически это один провод, его технические характеристики остаются прежними, относится к первому классу сечения Ø 0.5 — 10 мм2

Область применения, правила использования

Как любой другой провод, который по стандарту является установочным, ПВ 3 используют, выполняя монтажные работы осветительных сетей и силовых линий, подключение промышленных станков и оборудования, различных устройств и машин в быту и на производстве. Температурный диапазон параметров и физические характеристики пластиковой изоляции допускают прокладку в производственных или бытовых помещениях под штукатурку, в кабельных каналах и желобах, строительных пустотах и на открытых участках. Работы с кабельной канализацией, другими каналами наглядно докажут несомненное преимущество повышенной эластичности изделия.

ПВХ разрушается длительным облучением ультрафиолетом, составляющим значительную долю диапазона светового излучения дневного света. Эксплуатация открытым способом, тем более на улице, приведет к раннему внезапному разрушению изоляции, возможности коротких замыканий, созданию опасных аварийных ситуаций. Для таких случаев применяется продукция с полиэтиленовой защитой, не подверженной разрушению от света.

Ошибки при использовании кабеля ПВ-3

Минимальные требования сечения жил

Если провод ПВ-3 прокладывается самостоятельно, следует учитывать некоторые особенности и распространенные ошибки. В первую очередь необходимо проверять соответствие сечений внутренней жилы и цельного кабеля. Если диаметр окажется меньшего размера, не избежать перегрузок и перегорания.

Нельзя допускать соприкосновения внутренних жил проводов. Чаще это происходит при подключении переключателей двухклавишного и трехклавишного типов. В данном случае произойдет одновременное замыкание двух сетей, а следовательно – перебой в работе, отсутствие напряжения, возгорание.

ПРОВОДА С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ ДЛЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК

ГОСТ 6323-87

ОБЩИЕ СВЕДЕНИЯ

Провода с медными, алюминиевыми и алюминиевыми плакированными медью жилами с изоляцией из поливинилхлоридного пластиката ГОСТ 6323-87, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а так же для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 1000 В.

Строительная длина проводов должна быть не менее 100 м. Допускается в партии не более 10% отрезков проводов не менее 20 м для проводов всех марок и не менее 5м — для провода марки ПВ4.

ПРИМЕР ЗАКАЗА.

Провод марки ПВ1 с медной жилой, с поливинилхлоридной изоляцией, сечением 2,5 мм2, натурального, белого или серого цвета:

ПВ1 2,5 Б ГОСТ 6323-79

Провода изготавливаются различных цветов. Расцветка может быть сплошной или в виде двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Цвет сплошной изоляции или наносимых продольных полос оговаривается в заказе и имеет следующие обозначения.

АПВ	Провод с алюминиевой или алюминиевой плакированной медью жилой, с поливинилхлоридной изоляцией	для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа эл. цепей
ПВ1	Провод с медной жилой с поливинилхлоридной изоляцией	тоже
ПВ2	Провод с медной жилой с поливинилхлоридной изоляцией, гибкий	Для монтажа участке эл. цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой с поливинилхлоридной изоляцией, повышенной гибкости	тоже
ПВ4	Провод с медной жилой с поливинилхлоридной изоляцией, особогибкий	Для монтажа участков эл. цепей, где возможны частые изгибы проводов
АППВ	Провод с алюминиевыми или алюминиевыми плакированными медью жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	Для негибкого монтажа
ППВ	Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	тоже

Таблица 2. Номинальное сечение жил и их число в проводе (ГОСТ 6323-79)

		Номинальное сечение токопроводящей жилы, мм2
АПВ		От 2,0 до 120,0 включ.
ПВ1		От 0,5 до 95,0 включ.
ПВ2		От 2,0 до 95,0 включ.
ПВЗ		От 0,5 до 95,0 включ.
ПВ4		От 0,5 до 6,0 включ.
АППВ	2 и 3	От 2,0 до 6,0 включ.
ППВ	2 и 3	От 0,75 до 4,0 включ.

Белый, натуральный или серый	Б
Желтый, оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	3
Коричневый	Кч
Черный	Ч
Зелено-желтый	З-Ж

	Расчетная масса 1 км провода, кг, марок
0,5		8,5		9	10
0,75		10,5		12	12
1,0		13,5		14	15
1,2		17		18
1,5		20		20	20
2,0	13,5	26	28	28
2,5	15,5	30	31	31	31
3,0	18	38	41	38
4,0	21	45	48	48	48
5,0	24,5	55	62	62
6,0	28,5	65	69	70	70
8,0	39,5	90	94	94
10,0	47	108	116	116	120
16,0	66	172	177	182
25,0	114	274	285	287
35,0	146	366	370	378
50,0	202	490	518	520
70,0	266	695	705	730
95,0	366	965	975	985
120,0	442

2 х 0,75	21,9
2 х 1,0	29,5
2 х 1,2	34,3
2 х 1,5	39,8
2 х 2,0	52,5	27,5
2 х 2,5	62	31,5
2 х 3,0	76	36,5
2 х 4,0	92,4	43,2
2 х 5,0		49,2
2 х 6,0		58
3 х 0,75	33,2
3 х 1,0	44,6
3 x 1,2	51,1
3 х 1,5	60
3 х 2,0	79	41,5
3 x 2,5	94	48
3 х 3,0	112	53,5
3 х 4,0	137	64
3 х 5,0		74
3 х 6,0		86,5

Похожие документы

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Провода марок АПВ и ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей.

Провода предназначены для заземления в системах защиты от короткого замыкания и для специального применения при ремонтных работах в системах с большими токами.

Провода силовые гибкие с этиленпропиленовой изоляцией марки ПВЭп-М предназначены для работы в электрических сетях и для выводных концов электрических машин и аппаратов на номинальное напряжение до 660 В частотой до 400 Гц или 1000 В постоянного тока.

Провод предназначен для внутренних и наружных соединений подвижного состава рельсового транспорта и троллейбусов в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока, для монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных масел и дизельного топлива.

Провода марки ПРМТ предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью в тепловозах и тяговых агрегатах при внутренних и наружных соединениях электрооборудования, а также для межсекционных соединений на номинальное напряжение 220, 660 и 3000 В переменного тока частоты до 400 Гц или 500,1000 и 4500 В постоянного тока соответственно. Допускается применение провода на напряжение 220 В переменного тока при напряжении до 250 В.

Технические характеристики

Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.

Провода стойки к воздействию температуры окружающей среды: от -50оС до +70оС.

Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35оС.

Провода стойки к воздействию плесневых грибов, механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.

Провода не распространяют горение.

Монтаж проводов должен производится при температуре не ниже -15оС.

Радиус изгиба при монтаже, не менее 5 диаметров провода.

Строительная длина проводов, не менее 100 м.

Срок службы проводов, не менее 15 лет.

ПВ3	ПВ4
диаметр	масса	диаметр	масса
0.5	2.6	2.6
0.75	2.5	2.8
1.0	2.6	3.0
1.5	3.2	3.5
2.5	4.2	4.2
4.0	4.8	4.8
6.0	6.3	6.3
10.0	7.6	118	7.6	116
16.0	8.8	181
25.0	11.0	271
35.0	12.5	381
50.0	14.5	519
70.0	17.0	722
95.0	19.0	970
120.0	22.0	1257
150.0	24.0	1534
185.0	26.5	1893
240.0	30.0	2507
300.0	33.5	3035
400.0	37.5	4085

Другая продукция из рубрики «Провода установочные»

Как расшифровывается кабель ПВ-1

Любое кабельное изделие имеет маркировку. Расшифровка провода ПВ1, следующая:

• Символ «П» означает то, что изделие является проводом. Также на месте первой буквы может быть – шнур (Ш);
• Символ «В» означает состав изоляционного слоя. Здесь он изготовлен из ПВХ материалов, основным плюсом которого выступает стойкость ко многим механическим и химическим повреждениям. В основном, для изоляции в любом кабеле используется ПВХ;
• Последняя цифра означает категорию гибкости изделия – от «1» до «5». Чем больше цифра, тем более эластичным будет провод.

Важно! Кабели могут быть двух типов, установочные и монтажные. Установочные в основном применяют в течение длительного времени в одном и том же месте. Например, их прокладывают в проводке или розетках

Например, их прокладывают в проводке или розетках.

Монтажный кабель используется для многократного использования и временного подключения разных приборов.

ПВ – это общее наименование изделий с высококачественной изоляцией из поливинилхлорида.

Такие провода можно без затруднений использовать в сетях с напряжением до 450 В и частотой не более 100 Гц. Для постоянного тока кабель может применяться при напряжении до 1000 В. Наибольшее разрешенное значение тока – 40 А.

Жилы изготавливаются из медного сплава. Любой провод ПВ1 будет моножильным, причем, жилы состоят из многих мелких проволок. Ниже указаны основные разновидности провода.

Важно! Достаточно часто используется ПВ3, такой же, как и ПВ1, но более гибкий. Его разрешается применять как монтажный кабель. Виды маркировки

Виды маркировки

БПВЛ – бортовой кабель. Он используется исключительно в авиатранспорте. С годами его начали применять при подключении стационарных приборов. Наибольшее разрешенное напряжение в сети переменного тока будет не выше 250В с частотой 1500 Гц.

АПВБбШв – силовой кабель, который изготовлен из алюминия. Сфера применения – транспортировка электрической энергии по стационарным объектам переменного тока и с частотой, не более 50 Гц. Если в таком проводе нет буквы «А», значит он изготовлен из меди.

АПВ – алюминиевый установочный кабель с характеристиками как у медного. Основное отличие такого вида изделия – наибольшее разрешенное напряжение при постоянном токе составляет 400В при частоте 50 Гц.

Важно! КСПВ – один из лучших кабелей для монтажа систем охраны и видеонаблюдения. В нем присутствует два изоляционного слоя – внутренний, производится из полиэтилена, внешний – из поливинилхлорида

Характерные ошибки при работе с этими и другими проводами

• При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
• Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
• Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

• При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
• Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Как правильно подобрать кабель ПВ-1

Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии. Если используются проводники имеют меньшее сечение, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится, и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее осмотреть и проверить наличие повреждений на изоляции.

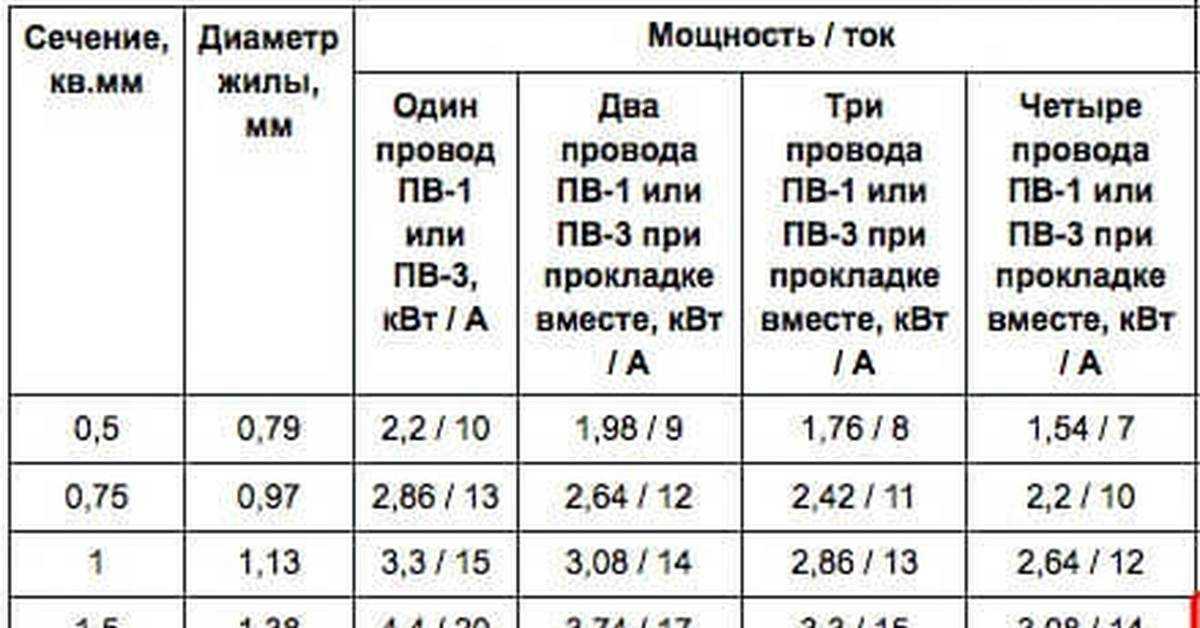

Вам это будет интересно Таблица сечения проводов и нагрузки

Такой же осмотр необходимо провести после перевозки кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.

Также, перед покупкой необходимо запросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.

Процесс прокладки в штробе

При проверке сертификата, необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Расшифровка маркировки

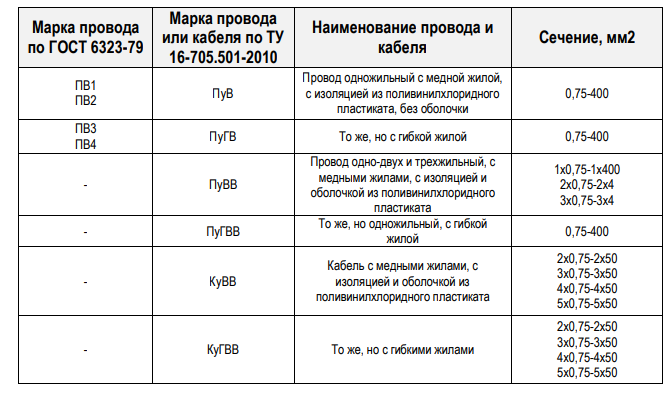

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

1. Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
2. Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
3. Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
4. В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

В конце аббревиатуры появляется числовое значение. В большинстве случаев обходятся числом от 0,5 до 250, которое указывает на площадь сечения токоведущей жилы. Изредка появляются символы вида 1×1 – первая цифра используется для подсчета количества жил, вторая – сечения проводника.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

• Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
• Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
• Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

• Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
• Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
• Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
• Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
• И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

• Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
• И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Основные параметры ПВ

Чаще всего в сетях менее 1000 В используются модели проводников с медными жилами и изоляцией из поливинилхлорида и поэтому обозначаемые как «ПВ» с добавлением цифры из интервала от 1 до 4.

Различные марки ПВ3

Цифры указывают на такие свойства проводников (см. далее описание продукции одного из крупнейших производителей данного провода):

	1	2	3	4
Область применения	Фиксированный монтаж	Изгибы ПВ на его протяжении в допустимых пределах	Изгибы ПВ на его протяжении в допустимых пределах	Часто повторяющиеся изгибы ПВ
Площадь поперечного сечения жил, кв. мм	0,5 — 240	2,5 – 240	0,5 – 240	0,5 – 240
Изгиб при монтаже, минимальный радиус, равный числу диаметров ПВ	10	5	5	5
Температурный диапазон, в градусах по Цельсию	-50…+70
Прокладка и монтаж выполняется при температуре, в градусах по Цельсию	-15…+70
Жила может длительно пребывать при температуре, в градусах по Цельсию	+70
Срок эксплуатации, лет, не менее	15

Расчетный наружный диаметр провода
Расчетная масса 1 километра провода
Обозначения

• На цветной изоляции могут быть нанесены две диаметрально противоположные цветные продольные полоски.
• Провода ПВ с любой цифрой могут быть как одножильными с одной проволокой, так и одножильными многопроволочными. Проводники с однопроволочной жилой применяются только для заземления, а цвет их изоляции должен быть желто-зеленый.
• Частота напряжения в электросети с проводниками ПВ может достигать 400 Гц.
• При построении электрических цепей с проводом ПВ используются лотки, пустоты в строительных конструкциях, если они применимы для этой цели, стальные трубы. Провода ПВ всегда защищаются от воздействия окружающей среды и не должны прокладываться открытым способом.

Наглядная информация о конструкции ПВ3
