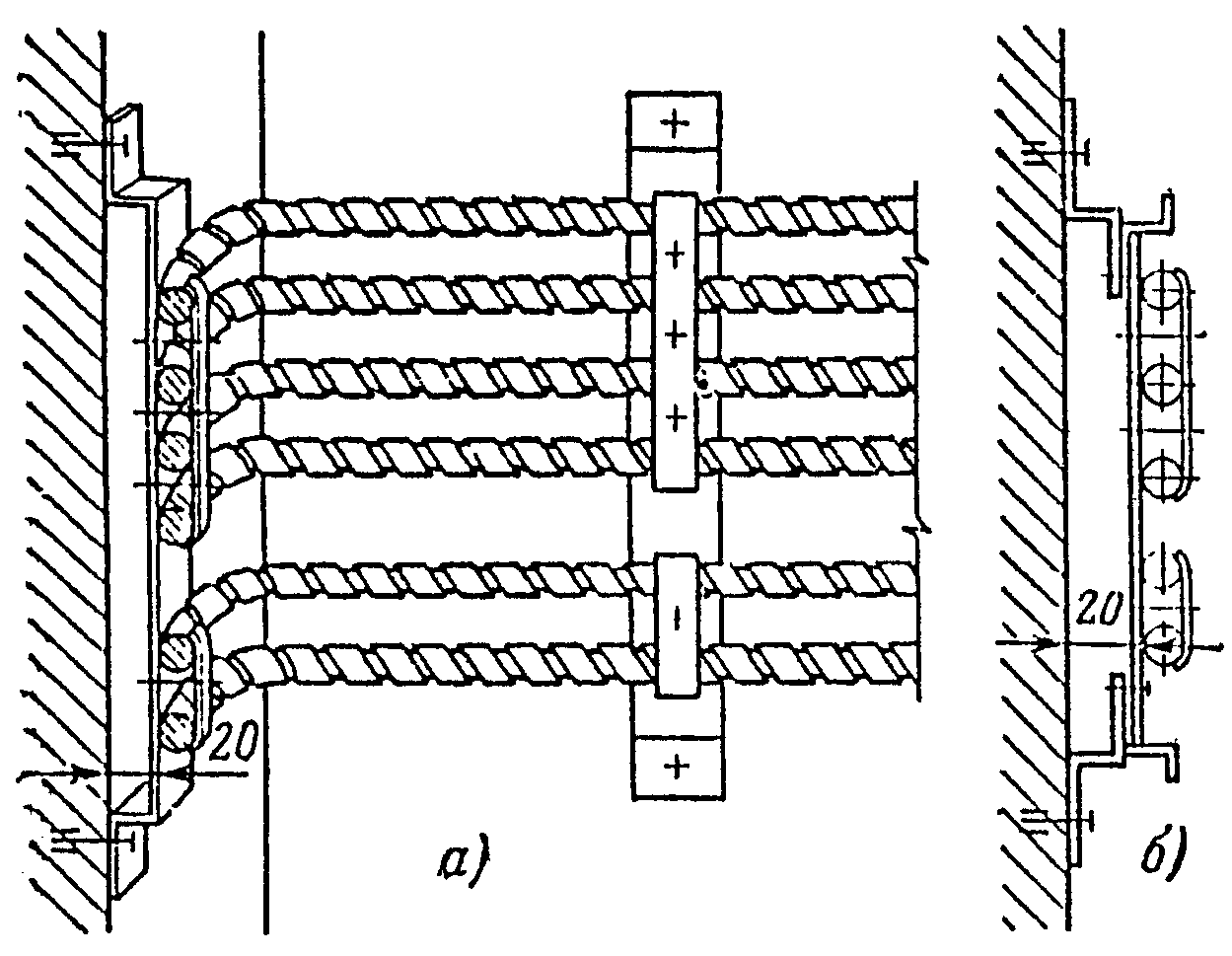

Варианты прокладки проводов и кабелей по различным основаниям

Использование кабельной продукции

Рано или поздно любые строительные и ремонтные работы сталкиваются с проблемой электроснабжения.

Монтаж электропитания – не просто прокладка проводки, это еще и наладка компьютерных, телефонных коммуникаций. Основным элементом и в то же время расходным материалом систем питания и связи являются кабеля СИП, ШВВП, ВВГ.

Рынок кабельной продукции в наше время удивляет своим ассортиментом. Широкий выбор кабелей обоснован большим количеством сфер применения, каждая из которых нуждается в своем материале с отличимыми физическими характеристиками.

Как правило, кабельно-проводниковая продукция используется в целях передачи на определенное расстояние эл. энергии или информации.

Кабельная продукция нашла отражение в:

Высоковольтных линиях электропередачи;
Электрооборудовании для авиа- и судостроения;
Телефонных сетях и магистральных линиях связи;
Линиях снабжения электроэнергией городского транспорта и предприятий.

Производство кабельной продукции большинства заводов представлено следующими товарами:

Кабель – одна или несколько жил, которые должны быть изолированы между собой. Все они обладают металлическим, бумажным или пластмассовым покрытием. Каждому виду кабеля характерны свои особенности эксплуатации, проведения монтажных работ. Поэтому в зависимости от этих факторов кабель может иметь специальную защитную оболочку;
Провод – представляет собой несколько изолированных или одну неизолированную жилу. Как правило, жилы покрываются оболочкой из неметаллического материала, а в качестве обмотки выступает проволока или волокнистая консистенция;
Шнур – гибкий кабель, состоящий из определенного количества жил, которые проводят электроэнергию. Обычно, такие жилы небольшого сечения.

Всю продукцию можно разделить на категории:

Кабели связи (оптоволоконные кабели, LAN, провода радиочастотные);
Силовые провода и шнуры;
Невоспламеняющиеся провода (кабели повышенной безопасности);
Кабели массового применения (народного потребления).

Область применения кабелей весьма впечатляет. На сегодняшний день практически ни одно производство не обходится без проводов, шнуров и кабелей.

Кабельно-проводниковая продукция применяется в следующих сферах:

Телекоммуникации и информационные технологии:

Для предоставления связи между населенными пунктами, странами;
Для обеспечения связи между зданиями и сооружениями;
Сети внутри корпораций, предприятий (LAN, телефония);
Телевидение и др. проводные информационные сети;
Сети сложных структурированных систем.

Строительство:

Установка силовых систем и осветительных сетей;
Видеонаблюдение;
Отопительные системы;
Системы безопасности;
Пожарная сигнализация;
Системы «умный дом».

Машиностроение:

Электроприборы народного потребления;
Для технологического оснащения (агрегаты, станки);
Приборы для судо- и авиастроения;
Кабельная продукция медной группы.

Горнодобывающая индустрия:

Кабеля для проведения взрывных работ;
Подземные системы связи.

Производство кабельной продукции – масштабная отрасль. Чтобы лучше понять сферы применения проводов, необходимо ознакомиться с их основными видами.

Самые часто допускаемые нарушения требований ПУЭ

Самая серьезная ошибка, допускаемая дома во время прокладки силовой линии, когда электрическая сеть прокладывается без обращения внимания на местоположения различных коммуникационных трубопроводов с учетом перспективы. Это относится к расположению кабельной проводки, интерьерных аксессуаров, расположенных на потолке.

Другие ошибки:

прокладывание телефонного, телевизионного кабеля внутрь одной гофры вместе с силовой кабельной линией;
проект электропроводки предусматривает расчет нагрузки для каждой комнаты без учета одновременного включения электрических приборов;
рассчитывается электропроводка без запаса;
выбран кабель или гофра недостаточного сечения.

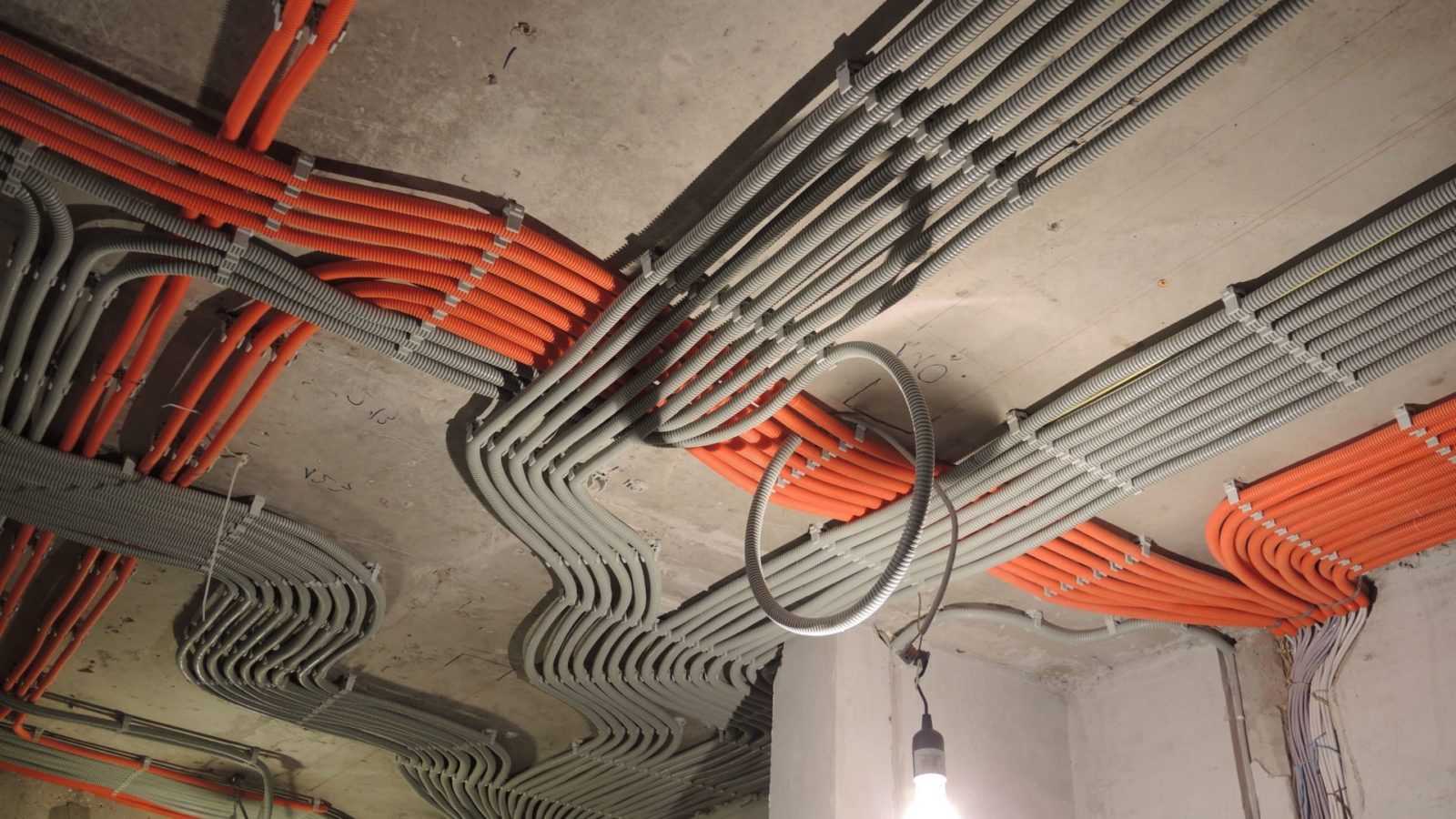

Для создания надежной, безопасной кабельной линии на потолке лучше избегать таких ошибок.

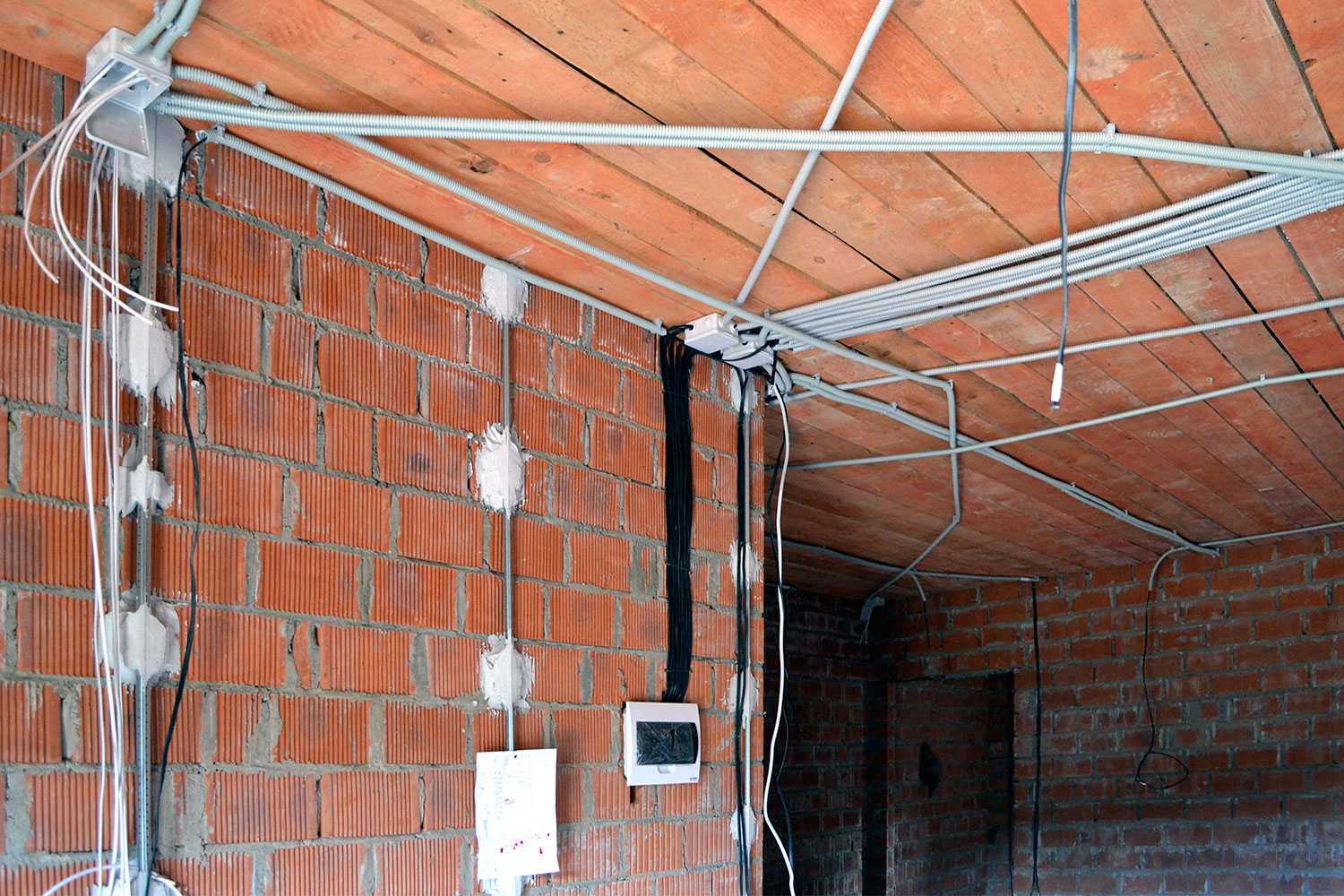

Электромонтаж с прокладкой проводки по потолкуИсточник profi220.ru

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

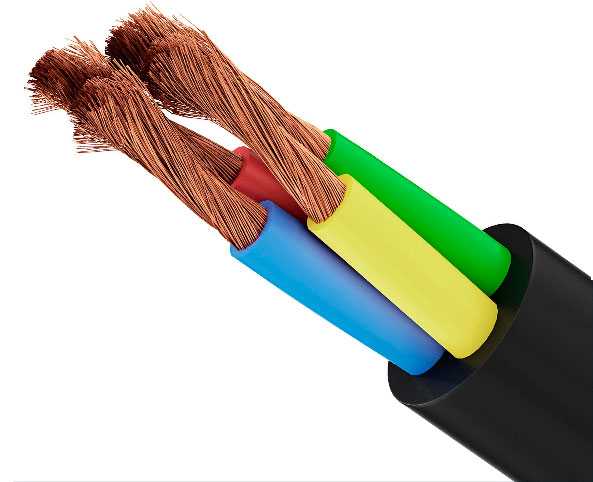

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

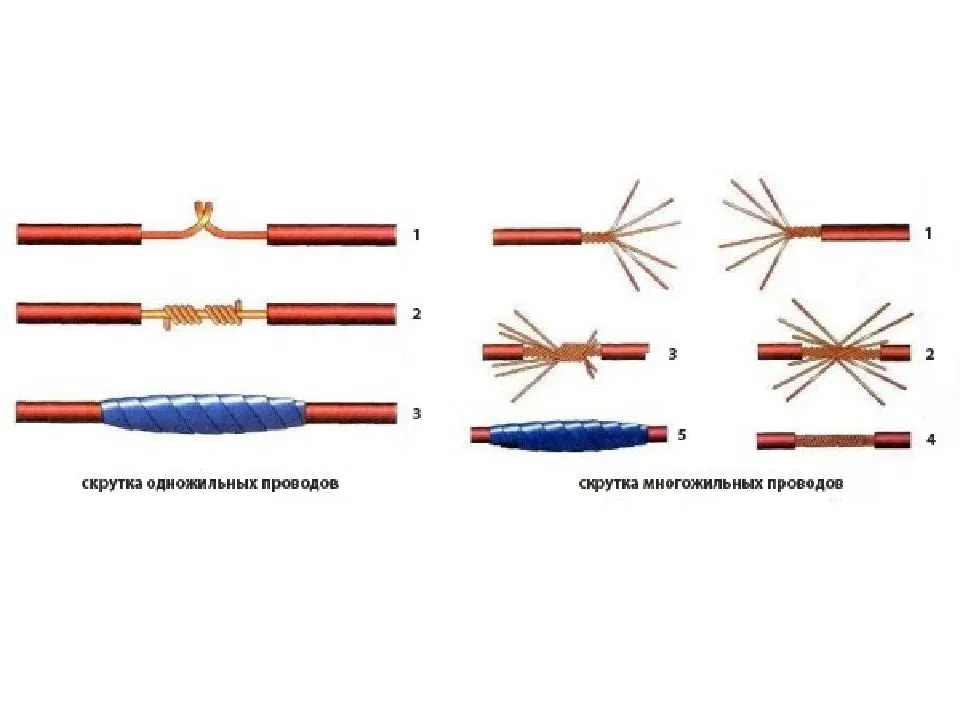

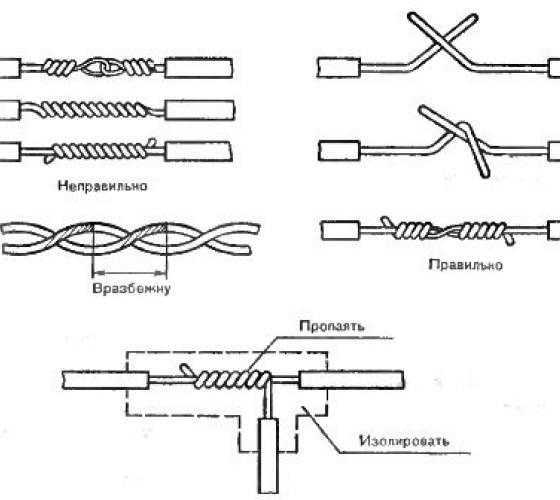

соединительные концы необходимо залужать и паять;
имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какие провода бывают — все разновидности кабелей и проводов

Что такое силовой электрический кабель и из чего он состоит?

Разновидности и конструктивные особенности электрических проводов

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Технические характеристики и область применения силового кабеля ВВГ

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2
Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3
С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

Ошибка №4
Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот

Процесс копки

Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.

После этого можно воспользоваться пошаговой инструкцией:

Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.

В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.

На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

ВВГ.
ПУНП.
ВБбШв.
NYM.

Разберем детально характеристики каждого из них.

Кабель ВВГ

Электрокабель с маркировкой «ВВГ» включает от 2 до 5 медных жил. Название расшифровывается следующим образом:

отсутствие спереди буква «А» означает, что проводник из меди;
первая «В» – изоляция на базе ПВХ;
вторая «В» – оболочка из аналогичного материала;
«Г» – нет защитного слоя.

Модификация ВВГ-ХЛ – предназначена для эксплуатации при температуре до минус 60С. Существует также тропическая разновидность ВВГ-Т – стойкая к образованию плесени и грибка в теплых и влажных условиях. Площадь сечения сердечника варьируется в пределах 1,5-240 мм2.

Трехжильный кабель ВВГ

Кабель ПУНП

Проводник с аббревиатурой «ПУНП» применяется в быту для подвода тока к розеткам. Также с его помощью можно подключить освещение. Буквы в названии носят следующий смысл:

если спереди стоит «А» – жилы из алюминия, если нет – то из меди;
«П» – провод;
«УН» – универсального назначения;
«П» – плоской формы.

В состав проводника входит от 2 до 5 жил. При этом сечение варьируется в рамках 1- 4 мм2. Допускается монтаж как закрытым, так и открытым способом.

Кабель ПУНП предназначен для подводки тока к розеткам и освещению

Электропровод бронированный ВБбШв

Проводник отличается бронированной жилой из меди. Оснащается 1-5 жилами, площадью сечения от 1,5 до 240 мм2. Расшифровывается название следующим образом:

«В» – пластиковая изоляционная оболочка;
«Б» – бронированный слой из стальных лент;
«б» – отсутствие подложки под броней;
«Шв» – защитный шланг на базе ПВХ, выпрессованный.

Хорошая стойкость к термоперепадам и деформациям – основные плюсы кабеля. Применяется проводник в местах повышенного риска механических повреждений.

Провод ВБбШв нередко используется для прокладки под землей

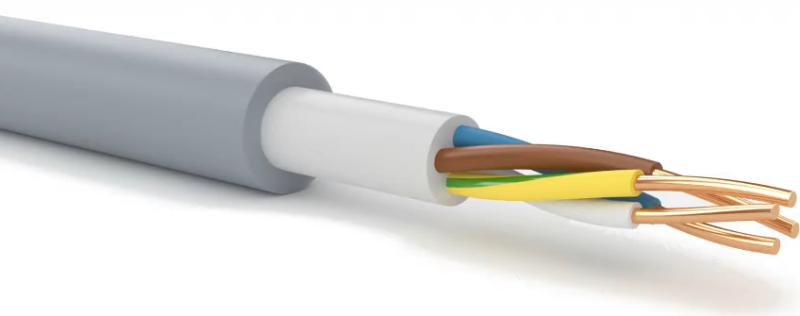

Электрокабель NYM

По факту это частный аналог кабеля ВВГ – с 2-5 монолитными или скрученными жилами, негорючей оболочкой. Расшифровывается название таким образом:

N – соответствие стандарту качества по немецкой оценочной системе;
Y – изоляционная оболочка на базе ПВХ;
M – допускается монтаж в любых условиях.

Устанавливается открытым и закрытым способом, например, под обшивку гипсокартоном. Разрешается укладывать в грунт в защитной гофре.

NYM – универсальный кабель, применяемый на производстве и в жилых помещениях

Способы ввода кабеля в дом

Недопустимо прокладывать ввод под фундаментом, даже если речь идет о ленточном мелкозаглубленном варианте. Чтобы избежать проблем, на стадии устройства фундамента нужно подумать о закладных для кабеля. Это отрезки труб, в которые впоследствии заводится кабель. Сечение трубы для кабель-канала должно превышать сечение самого кабеля минимум в 4 раза. А чтобы в отверстие не проникала разная живность, по завершению монтажа канал герметично закупоривают. Для этих целей подойдет старый дедовский способ: заткнуть дыру ветошью, смоченной цементным молоком. Можно и запенить.

Еще один способ — в трубке из металла приподнять кабель вдоль наружной стены до уровня, на котором висит вводной шкаф. Затем на этом же уровне выводят закладную в стене по правилам, описанным выше, и по ней заводят кабель внутрь. Это подходящий способ для монолитного фундамента или когда не хочется нарушать целостность основы.

Способы ввода кабеля в дом, проложенного под землей

В случае с бронированными кабелями броню придется заземлить. Для этого нужно приварить или припаять дополнительный провод и завести его на ноль в щитовой. Если пренебречь этим правилом, при пробое фазы броня окажется под напряжением. Прикоснувшись к броне в этот момент, человек может получить электротравму со смертельным исходом. Если же броня защищена, в аварийной ситуации сработает автомат, и электропитание отключится до выяснения причин.

Кабеля для охранно-пожарных систем

Кабеля для охранно-пожарных систем – еще один востребованный товар на рынке кабельной продукции. Применяется он для предохранения передачи данных в экстремальных условиях. Он обладает защитой от внешних радиопомех, которые могут создаваться другим оснащением. Как правило, такие кабеля используются для коммуникации внутри организации. Он может прокладываться в сухих или влажных местах, а также под открытым небом.

Производство кабельной продукции не ограничивается выпуском продукции лишь для обмена информацией или для передачи электричества. Довольно часто провода используются в строительстве. Так, широко применяются так называемые нагревательные провода. Они используются при устройстве систем «теплый пол».

Покрытые бесшовной изоляцией провода могут прогревать систему до 205 ᵒС. Конечно же, такая температура не нужна в частных системах отопления. Также подобные кабеля применяются для защиты труб от замерзания. А химической индустрии нагревательный кабель играет ведущую роль.

Не исключено применение нагревательных проводов для отопления теплиц. В таких строениях требуется нагреть не воздух, а прогреть грунт до необходимой температуры.

Прокладка электроотопления в теплице осуществляется под землей. Это позволяет растениям всегда оставаться в привычной для них среде обитания. При этом тепло, отданное такой системой обогрева, остается в постройке, поэтому для людей также создаются комфортные условия работы.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

марка;
название производителя;
соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

«К» – контрольный;
«П» – плоский;
«Ш», «У» – установочный;
«М» – монтажный;
«МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

«В» или «ВР» – изоляция оплетки резиновая;
«П» – полиэтиленовая изоляция;
«Пв» – используется вулканизирующий полиэтилен;
«Пс» – применяется самозатухающий полиэтилен;
«С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

«НГ» – огнестойкий, негорючий;
«Б» – бронированный;
«LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Правильная укладка кабеля

Сам кабель укладывается в траншею “змейкой”.

В СНиП 3.05.06-85 оговорено, что кабели в траншеях следует укладывать с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой.

Только не переборщите с изгибами.

Ошибка №7
А вот делать запас в виде колец не допускается.

Зачем вообще нужны эти лишние изгибы? Как оказывается, вовсе не для аварийного ремонта. Если КЛ уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу КЛ, рано или поздно повредят ввод.

Ошибка №8
До укладки и после укладки, не забывайте про испытание изоляции кабельных жил мегометром.

Как это правильно сделать читайте в отдельной статье.

Сверху уложенного кабеля опять засыпается небольшой слой песка.

Технология и процесс устройства постели на дне колеи для проводов

Когда траншея под кабель выкопана, приступают к организации постели. Это своеобразная «подушка» для силового провода. Это песчаный слой определенной высоты, который располагается на дне траншеи. Постель или подушка укладываются по всему периметру раскопанной траншеи. Слой должен быть равномерным, а песок хорошо утрамбованным.

Зачем и когда это нужно?

Еще одно назначение – сохранение кабеля от излома. Так как грунт твердый, то провод в нем может ломаться, изгибаться.

Песок обеспечивает мягкость. Грунт может сдвинуться или продавиться под весом провода, а песок убережет от последствий ремонта. Если в грунт просочиться вода, песок впитает ее, что не нарушит технику безопасности.

Материалы и техника

Песчаная постель используется при слишком твердом грунте. Если земля в траншее мягкая и рыхлая, допускается не укладывать на дно песок. Тогда провод обязательно нужно заключить в защитный кожух, который убережет его от повреждений.

Процесс укладки песчаной постели требует использования обычного речного песка, так как иное не сказано ни в СНиП, ни в ПУЭ. Подвоз песка осуществляется заранее на строительную площадку.

Песчаная постель делается на протяжении всей траншеи и трассы для укладки кабеля. Песок насыпают на глубину не менее 10 см совковой лопатой и разравнивают. В конце необходимо обязательно утрамбовать подушку. Для этого используют ручной вибратор.

Если инструмент достать сложно, можно создать самодельную трамбовку: взять брус по ширине траншеи и приделать к нему ручки. После засыпки песка проходиться брусом по поверхности.

Процесс устройства подушки

Подстилающий слой способен отгородить кабель от повреждений и контакта с грунтовыми водами. Это помогает создать многолетнюю безаварийную эксплуатацию силового провода. Для этого используется просеянный песок без посторонних частиц и мусора.

Технология:

После рытья траншеи и укрепления стенок, где это нужно приступают к организации песчаной постели.
С помощью совковых лопат равномерно разбрасывают песок по всей длине трассы.
Песок разравнивают для достижения слоя в 10-11 см.
Песок утрамбовывают с помощью ручного вибратора или других инструментов.

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности. То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

Кабель АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Кабель ВБбШв

ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.

Кабель ПвБШв

Так же для почвы с нормальным показателем кислотности подойдут электрокабели ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность, солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность. Более мощные кабели стоят дороже, но и служат намного дольше. Если учитывать трудоемкость укладочных работ, предпочтение лучше отдать специальным кабелям: ААП2л, АСБ, АПвВГ, АСПл, АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ, ААШв и т. д. В районах вечной мерзлоты для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Виды ПНД труб для прокладки кабеля в земле

ПНД труба — материал, который используется для прокладки электрокабеля. В зависимости от поставленных Клиентом задачи строители должны воспользоваться тем или иным видом трубы или гофры.

Рассмотрим вкратце каждый вариант, который

Гофра для прокладки кабеля под землей

ПНД-гофра для прокладки кабеля в земле — идеальный вариант. Строители могут воспользоваться одной из двух видов подобного предмета.

Легкие гофрированные. Подобный вид гофры для прокладки кабеляв земле пользуется большой популярностью. Она прекрасно гнется, поскольку обладает высокой упругостью. Такая гофра идеально подходит для монтажа электросетей, мощность которых — не более 1 кВт. К таким можно отнести не только телевизионные кабели или для телефонных сетей, но и для бытовой электрики.
Тяжелые гофрированные. В отличие от легкой, стенки подобной трубы гофрированной дополнительно оснащаются армирующей сеткой

Пусть такая гофра больше весит и обладает меньшей гибкостью, зато уровень защиты повышается в разы, что важно при прокладке кабеля под землей.

Рассмотрим главные отличия гофры для подземной прокладки кабеля от обычной:

Адаптируемость. ПНД-гофра отличается не только большой стойкостью к ударным нагрузкам и вибрации, но и пластичностью в работе.
Удобство работы с кабелем. Двустенная гофротруба укомплектована специальной протяжкой — зондом. Благодаря нему специалистом удобнее продевать кабель вдоль длинных участков. Бухты встречаются самые разные. Самые частые вариации — длиной 20, 50 и 100 метров.
Широкий диапазон рабочих температур. Гофра имеет достаточно большой температурный порог, который она способна выдерживать без разрушительных последствий — от -40 до +90°С.
Визуальная маркировка. Красную гофру берут, если нужно проложить кабели под землей в траншее. Для такой же задачи берут оранжевую гофру. В остальных случаях достаточно обычной серой.

ПНД трубы для прокладки кабеля под землей

Вместо гофры также можно воспользоваться одной из трех вариаций труб ПНД для прокладки кабеля.

Безгалогеновая. Отличается повышенной огнестойкостью. Не выделяет опасных соединений, даже если долго находится в зоне возгорания. Более того — самостоятельно тушится. Строители применяют такую трубу для прокладки кабеля внутри зданий.
Двустенная. Оболочка подобной трубы имеет дополнительный слой из полиэтилена высокого давления, что обеспечивают дополнительную защиту от любых внешних воздействий при прокладке кабеля в траншее в трубе ПНД. Внешняя же оболочка является гофрированной, что увеличивает прочность труб. Внутренняя стенка сделана гладкой — так легче протягивать кабель по всей его длине, даже если смонтирована она в земле.
Жесткие гладкостенные. Такая труба оснащается стальной проволокой, увеличивающей общую жесткость изделия. Кроме того, она придает трубе дополнительную прочность на изгиб. Такого рода кабель-каналы часто используются при прокладке кабеля внутри кирпичной стены или при монтаже под землей.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

Токопроводящие жилы. Проводят электричество от источника к потребителю.
Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
Стальная броня. Предохраняет изделие от повреждений.
Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

ленточная;
проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
отсутствие необходимости в применении трубы или гофры;
повышенная коррозионная устойчивость;
простой монтаж;
неприхотливость в хранении;
длительный срок безаварийной службы – свыше 30 лет;
широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
необходимость в заземлении брони;
высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

высокую надежность линии, не подверженной воздействию погодных факторов;
живописный вид участка, не испорченный проводами;
отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Силовые кабели

Силовые кабели предназначены для передачи и распределения электроэнергии в электрических сетях и электроустановках. Они применяются в энергетике, промышленности, на транспорте, в инфраструктурном строительстве, а также для внутренних электропроводок в жилых, общественных и производственных зданиях.

По исполнению силовые кабели подразделяются на:

Одножильные — содержат одну токопроводящую жилу;
Многожильные.

По материалу токопроводящих жил различают силовые кабели:

Медные, с медными жилами;
Алюминиевые, с алюминиевыми жилами.

Медные жилы обеспечивают лучшую проводимость, но алюминиевые отличаются меньшим весом.

Рассмотрим более подробно основные разновидности силовых кабелей.

Одножильные силовые кабели:

АПВ — алюминиевый однопроволочный кабель сечением 10-500 мм2. Применяется для стационарной проводки, подключения силовых трансформаторов, электродвигателей.
КГ — медный однопроволочный кабель сечением 0,5-800 мм2. Используется для монтажа осветительных сетей, подключения электрооборудования.

Многожильные силовые кабели:

ВВГ — самый распространенный медный многожильный кабель, имеет изоляцию из ПВХ пластиката. Выпускается с числом жил от 2 до 5, сечением 0,75-600 мм2. Применяется для прокладки силовых сетей внутри помещений и снаружи.
ВВГз — модификация ВВГ с дополнительной защитной жилой для заземления. Используется для электропроводок, требующих заземления.
ВВГнг — негорючая модификация ВВГ с изоляцией, не поддерживающей горение. Применяется там, где предъявляются требования пожарной безопасности.
АВВГ, АВВГз, АВВГнг — аналоги ВВГ с алюминиевыми жилами.
ВБбШв — бронированный медный кабель для прокладки в агрессивных средах, непосредственно в грунте.

Силовые кабели ВВГ, ВВГнг и их аналоги являются наиболее востребованными для электропроводок в зданиях и сооружениях благодаря оптимальному сочетанию стоимости, надежности и удобства монтажа.

Важнейшие характеристики силовых кабелей:

Номинальное напряжение — допустимое рабочее напряжение, кВ.
Максимально допустимая температура — обычно 90°С для ПВХ изоляции.
Длительно допустимый ток — максимальный ток нагрузки в нормальном режиме.
Класс пожарной безопасности — СП1б, СП2б, СП3б и т.д.
Степень защиты от внешних воздействий — код IP00 — IP68.

При выборе силового кабеля необходимо учитывать все эксплуатационные факторы — мощность нагрузки, максимальный рабочий ток, условия прокладки, внешние воздействия и требования пожарной безопасности. От этого будет зависеть долговечность и безопасность электропроводки.

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.
