Что такое кабель ввг: расшифровка, характеристики + особенности выбора силового кабеля

Технические характеристики

Технические параметры провода ВВГ-Пнг(A)-LSLTx:

класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2;
вид климатического исполнения УХЛ, категорий размещения 3 и 4 по ГОСТ 15150;
диапазон температур эксплуатации от −50 °С до 50 °С;
относительная влажность воздуха при температуре до 35 °С до 98 %;
прокладка без предварительного подогрева производится при температуре воздуха не ниже −15 °С;
допустимый радиус изгиба кабелей при прокладке не менее 7,5 максимальных наружных диаметров;
эквивалентный показатель токсичности продуктов горения более 120 г/м³;
провода не распространяют горение при групповой прокладке по категории А;
дымообразование при горении и тлении данных изделий не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %;
огнестойкость не менее 180 мин.

Технический показатель Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:

изоляции — не более 100 мг/г;
оболочки — не более 80 мг/г.

Длительно допустимая температура нагрева жил проводников при эксплуатации не более 70 °С. Длительно допустимая температура нагрева жил изделий в режиме перегрузки не более 90 °С.

Вам это будет интересно Заземляющий провод

Максимально допустимая температура нагрева жил кабелей при коротком замыкании (второе значение для изделий с токопроводящими жилами сечением более 300 мм²) не более 160/140 °С. Продолжительность короткого замыкания не должна превышать 5 сек.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании не более 350 °С.

Расшифровка аббревиатуры

буква А в начале аббревиатуры означает, что материал жилы – алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
буква Г указывает на отсутствие защитного покрытия (Г – голый);
буквы нг указывают на то, что провод не поддерживает горение;
английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Самостоятельно отличить силовые кабели не всегда легко даже специалисту, ведь они очень схожи внешне и по своему внутреннему устройству. Именно поэтому производители всегда ставят маркировку на защитную оболочку. Но технические особенности есть у каждого типа провода. Они касаются эксплуатации, установки, свойств и даже срока годности.

Виды и формы кабеля ВВГ

Сферы использования любого продукта зависят от материала, из которого он изготавливается, от его модификации и внешнего вида. Чтобы правильно подобрать нужный кабель, надо знать его расшифровку. Расшифровка ВВГ следующая:

Если впереди нет буквы А, это значит, что жилы не алюминиевые, а медные.
Буквой В обозначен материал, из которого изготовлена изоляции жил — ПВХ (поливинилхлорид).
Еще одна В дает указание на материал изоляции самого продукта — это тоже поливинилхлорид.
Г обозначает отсутствие дополнительной защиты.

Таким образом, кабель ВВГ — это толстый провод, состоящий из нескольких медных жил и изоляции из ПВХ. Каждая жила различается по цвету, который помогает распознавать фазу, заземление и нулевой провод при работе с проводкой. Все они скручены вместе и защищены оболочкой из ПВХ. Провода могут быть одножильными (к названию добавляется сочетание букв «ОЖ») или многожильными. Одножильные в основном применяются для работы в частных домах.

В особо предрасположенных к пожару помещениях (деревянных постройках, детских и лечебных учреждениях) желательно использовать кабель с пониженным показателем горючести. Она помечается сочетанием маленьких букв «нг» — ВВГ нг. Существует несколько видов стойких к горению кабелей ВВГ, их расшифровка следующая:

ВВГ нг — is. При горении почти не выделяется дым (is — от английского «low smoke», что в переводе обозначает «мало дыма»). По новым правилам он не используется в учреждениях, где содержатся старики и дети.
ВВГнг — fris. Считается очень надежным, так как проводники здесь защищены лентами с элементами слюды. Такой вид используется на предприятиях и во взрывоопасных зонах.
ВВГнг — LSLTx. Кабель с пониженной горючестью, с нетоксичным дымом, сохраняет рабочее состояние при пожаре. Можно использовать в учебных заведениях, интернатах, детских домах.
ВВГнг — HF. Для этой марки характерно содержание в дыму пониженного количества опасных веществ. HF обозначает, что защитная оболочка проводника выполнена из пластика, содержащего мало галогенов, поэтому понижена токсичность дыма.

Как правильно использовать кабель маркировки ВВГ-Пнг(А)

Разрешен открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля, открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т. п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т. п. В случае прокладки провода по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Правильное применение проводника

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке проводника открытым способом по деревянным сгораемым поверхностям также должна быть использована дополнительная защита.

Обратите внимание! Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель-канала и других видов защиты

Условия хранения

При строительстве крупных объектов возникает необходимость приобретения больших объемов строительных материалов. Это в полной мере касается и кабельно-проводниковой продукции. Такое количество кабеля необходимо правильно разместить и обеспечить условия хранения. С этой целью осуществляется оборудование специальных кабельных площадок или мощных стеллажей, обеспечивающих размещение кабельных барабанов в несколько ярусов.

В первую очередь необходимо определиться с местом, сроками и условиями хранения кабельной продукции. Эти параметры тесно связаны между собой. Например, максимальный срок хранения кабелей на открытых площадках составляет 2 года. Хранение под навесами достигает 5 лет, а в помещениях складов – 10 лет.

Кабель ВВГ поставляется намотанным на деревянные или металлические барабаны. Нужно обязательно проследить за ровным и плотным наматыванием рядов. Расстояние до края барабана от верхнего ряда витков составляет для многожильных кабелей – 100 мм, для одножильных кабелей – 50 мм.

Нижний конец должен быть выведен наружу сквозь отверстие и закреплен с помощью листовой жести. Верхний конец закрепляется на внутренней щеке барабана. На каждый конец устанавливаются термоусадочные колпачки – влагозащитные каппы. При наличии металлической оболочки концы кабеля просто запаиваются или обматываются изолентой ПВХ. Температура хранения должна находиться в пределах, указанных изготовителем. В противном случае, пластиковая или резиновая изоляция приобретет хрупкость и потеряет свои качества.

Не допускается хранение барабанов в лежачем положении. Они устанавливаются для хранения строго на ребро. С этой целью на боковую часть наносятся соответствующие надписи и другая необходимая информация, касающаяся условий хранения. Запрещается ремонтировать барабан гвоздями или скобами, поскольку это может привести к повреждению кабеля. Нельзя использовать неисправные барабаны для транспортировки, нужно обязательно выполнить перемотку на исправный барабан.

Транспортировка барабанов путем перекатывания разрешается лишь на незначительные расстояния от 50 до 100 м, в зависимости от требований производителя. Поверхность для перемещения должна быть ровной.

Способы прокладки

Существует три основных способа прокладки электропровода: открытый, скрытый, под землей и воздушный.

Открытый способ ведется по конструкциям и поверхностям из плоховозгораемых и не поддающихся горению материалов: гипсу, штукатурке, бетону. Открытую прокладку можно вести и на подвесных сооружениях, но ни в коем случае здесь не должно наблюдаться провисаний или сильного натяжения кабеля. При существующей угрозе повреждения необходимо заранее обеспечить защиту.

Дополнительная защита необходима при прокладке кабеля на деревянных поверхностях. В этом случае электропровод укладывается с использованием способов защиты. На открытых поверхностях кабель сейчас почти не прокладывается.

Метод скрытой проводки, который применяется в основном в жилых помещениях, в наше время самый распространенный, потому что провод идет не по стене, а внутри ее, и снаружи ничего не видно.

Эта работа оценивается немного дороже, но есть и преимущества, которые компенсируют расходы:

невидимость провода;
защита от влаги;
недоступность для животных и детей.

Минус при этом может быть только один: при сверлении можно наткнуться на кабель. Чтобы такого не случилось, перед тем, как начать работу, необходимо ознакомиться с планом электрического снабжения дома.

Прокладка под землей требует больших финансовых затрат и специальной защиты. Монтаж проводится в герметичных коробках по кабельным сооружениям и эстакадам.

Где используется кабель марки ВВГ-Пнг(А)

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ.

Область применения кабеля ВВГ-Пнг

Кабель подходит для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3:

зданиях детских дошкольных образовательных учреждений;
специализированных домов престарелых и инвалидов;
больниц;
спальных корпусах образовательных учреждений интернатного типа и детских учреждений;
гостиниц;
общежитий;
спальных корпусов санаториев и домов отдыха общего типа;
кемпингов;
мотелей;
пансионатов;
для зрелищных, клубных, спортивных сооружений;
зданий организаций по обслуживанию населения, метрополитенов;
для объектов использования атомной энергии вне гермозоны АС.

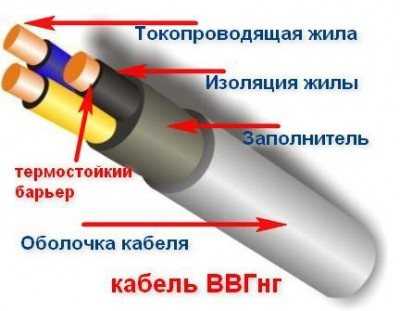

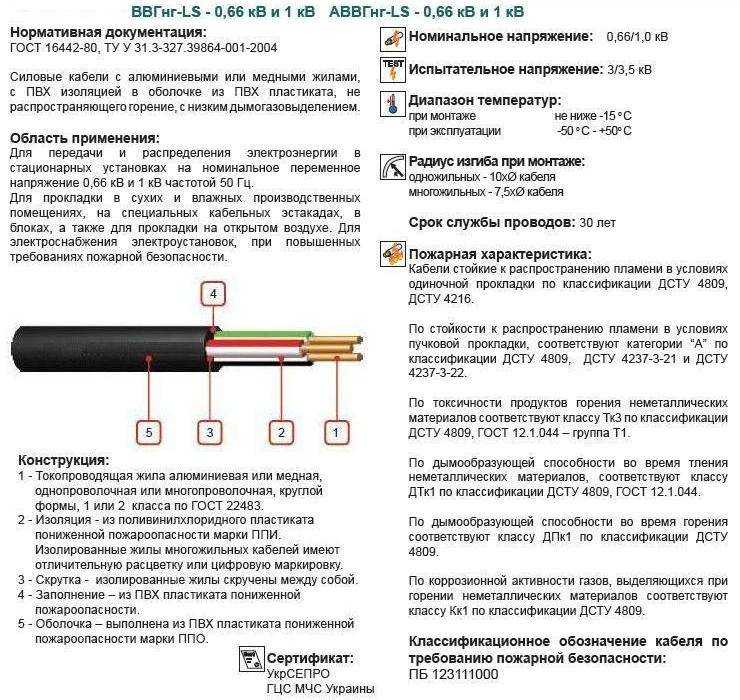

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально – 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

гибкость;
механическая прочность;
электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат)

К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

экранирующая оплётка;
поясная изоляция;
подкладка (подушка) под броню;
защитный внешний слой из металлических лент (броня);
внутренний заполнитель промежутков между проводниками.

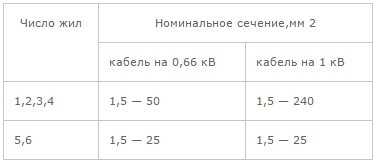

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

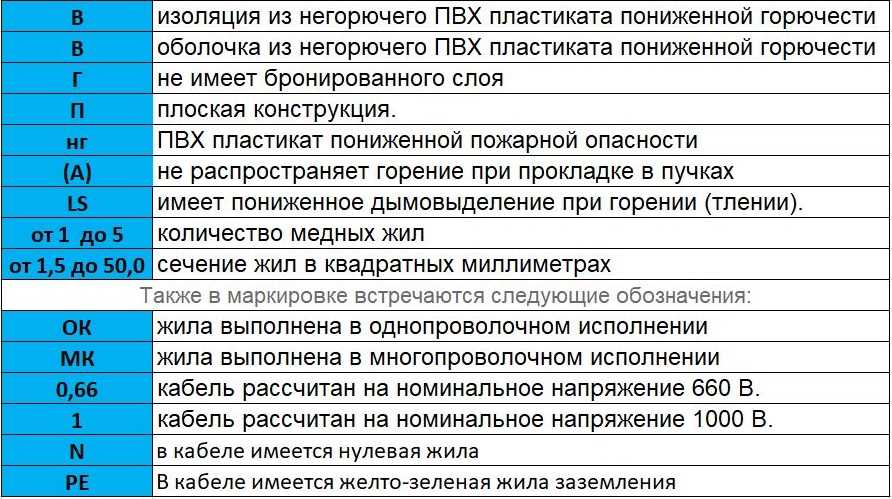

Буквенная расшифровка силового кабеля ВВГ

По маркировке и обозначению каждой буквы можно легко определить основные характеристики силового кабеля.

Вид материала жилы кабеля;

— А — алюминий;
— отсутствие буквы обозначает медь.

Тип материала изоляции жил;

— П — обозначает полимер;
— Пв — изоляция из полиэтилена;
— В — изоляция выполнена из поливинилхлорида.

Материал защиты кабеля;

— Г — обозначает что кабель не броннированный, голый;
— Б — так маркируется бронированная защита кабеля.

Материал наружной изоляции кабеля (оболочка);

— В — изоляция из поливинилхлорида;
— Шв — обозначается защитный шланг;
— Шп — полиэтиленовый защитный шланг;
— П — изоляция из полимера.

Маркировка характеристик пожарной безопасности;

— при отсутствии маркировки горения изоляции, имеет свойство самозатухания горения в случае одиночного кабеля;
— нг — изоляция со свойством самозатухания в группе кобелей;
— нг-hf — изоляция с затуханием горения и минимальным выделением газа и дыма в группе кабелей;
— нг-fr-ls — в группе кабелей горение изоляции не распространяется, незначительное выделение дыма и газа;
— нг- fr-hf — также отсутствует возгорание изоляции в группе кабелей, нет дыма, газ не выделяются.

Расшифровка маркировки силового кабеля ВВГ

Благодаря маркировке можно легко расшифровать обозначение ВВГ силового кабеля. В — материал жил изоляции поливинилхлорид, следующая буква В обозначает материал оболочки всего кабеля — поливинилхлорид, а буква Г значит отсутствие защитного слоя (брони) жил кабеля, то есть кабель голый. Обобщаем — Винил — Винил — Голый.

Далее отсутствие буквы А говорит что жилы кабеля из меди. Также кабель ВВГ имеет две группы пожаробезопасности — это обозначение нг-hf, при возгорании изоляции газ не выделяется, и буквенная маркировка нг- ls показывает что при возгорании изоляции происходит незначительное выделение газа и дыма. К этим двум обозначениям добавляется маркировка fr — это повышенная огнестойкость.

Разновидность конструкции по числу жил силового кабеля ВВГ

Еще кроме упомянутых выше буквенной маркировки иногда добавляется буква П в конце обозначения, указывающая что кабель плоский. К маркировке еще добавляются цифры 3 Х 25 мм ², или другие, они показывают что силовой кабель ВВГ имеет три жилы сечением 25 мм² каждая. Перед укладкой рассчитывается сечение жил кабеля. Гарантийный срок ВВГ кабеля обычно дают 5 лет, хотя его долговечность может превышать 30 лет.

Помогла вам статья?

ДаНет

Основные характеристики

Качество кабеля зависит не только от вида и формы, но и от производителя, поэтому перед покупкой лучше всего спросить совета у опытного специалиста. К тому же продавец в магазине всегда может представить паспорт на любой продукт, где указаны все сведения.

Основные характеристики кабеля ВВГ:

Укладывается при температуре до -15 градусов. Если температура ниже, провод подогревается, иначе изоляционная оболочка становится твердой и при сгибании может порваться.
Работа в аварийных ситуациях возможна не более 8 часов в сутки.
Влажность воздуха не должна быть выше 98%.
Огнестойкость — не менее 180 минут.
Нагрев проводников допускается при нормальных условиях эксплуатации до + 70 градусов, при перегрузках — до + 90 градусов.
Электропроводка на основе кабеля ВВГ может служить 30 лет.
Провод хранится более 10 лет в оборудованном для этого помещении, на открытом воздухе под навесом — 5 лет, в подвергающихся снегу, ветрам и дождям условиях — не более 2 лет.
Строительная длина электропровода ВВГ выпускается обычно по 450 и 200 м. Нормой допускается выпуск 50 м, но при условии, что количество кабеля не превышает пятой части от всей партии поставки.

Величина жил кабельного сечения колеблется от 1,5 до 240 мм. При маленьком сечении кабель выпускается без наполнителя. Жилы бывают секционные и круглые. Секционные обычно многожильные, а круглые состоят из одной жилы. Бывают кабели ВВГ с жилами «заземление» и «нейтраль». В «земляном» проводнике иногда сечение бывает ниже допустимых норм, если производители хотят сэкономить на меди. Тесно взаимосвязаны сечение провода ВВГ, расшифровка и применение его на практике.

Как выбирать кабель ВВГ-Пнг(А)

При выборе кабеля нужно учесть несколько важных правил:

с помощью микрометра или электронного штангенциркуля, а также весов можно определить конструктивные размеры изделия и (или) массу жилы;
следует внимательно рассмотреть сертификаты. Для проводов и кабелей силовых на напряжение до 1 кВ их должно быть два — сертификат соответствия в системе ГОСТ Р и сертификат соответствия требованиям пожарной безопасности;
сертификата в системе добровольной сертификации для проводов на напряжение до 1 кВ недостаточно;
спросить заключение ТК46 «Кабельные изделия» о соответствии ТУ требованиям безопасности стандарта. Такая экспертиза предусмотрена ФЗ РФ № 184-ФЗ «О техническом регулировании»;
запросить ТУ на продукцию, чтобы убедиться, что она соответствует требованиям безопасности стандарта;
обратиться за консультацией в ТК 46 или во ВНИИКП, имеющих опыт выявления совместно с надзорными организациями нарушителей на рынке кабельной продукции.

Правильный выбор проводника

Условия хранения и перевозки кабеля ВВГ-Пнг(А)

Силовые провода сохраняют свои свойства только в том случае, если для них организованы правильные условия хранения. Как правило, изделия поставляются на металлических или деревянных барабанах.

Вам это будет интересно Особенности провода ПУГНП

Как хранить и перевозить провод

Чтобы они не теряли своих свойств, требуется соблюдение определенных правил:

катушки с проводами могут размещаться только в вертикальном положении, то есть их ось находится горизонтально земле;
на каждой из катушек должна присутствовать маркировка, предусмотренная заводом-производителем, в которой есть информация о дате выпуска кабеля;
провода, по которым предполагается пропускать ток с напряжением более 6 кВ, поставляются только с протоколом испытаний на соответствие действующим нормам.

Обратите внимание! В процессе хранения нельзя ремонтировать барабан с использованием гвоздей. Забивание крепежа может привести к повреждению изоляционного слоя проводника

Катушка не может быть использована, если визуально обнаружена ее деформация. В этом случае необходимо перематывать провод и исследовать его на наличие дефектов.

Длительно-допустимый ток ВВГ

Значение длительно-допустимого тока, поддерживаемое проводом ВВГ зависит от нескольких факторов. Прежде всего, это сечение жил, их количество, а также место прокладки электрической сети. Например, допустимый ток для двухжильного провода, сечением жил 1,5 мм² составит 24А. Для провода с тремя жилами это значение будет равно 21А, а для четырехжильного провода – 19 ампер.

Точно такая же зависимость просматривается и у остальных номинальных сечений. Поэтому с целью определения длительно-допустимого тока для кабелей ВВГ, был разработан калькулятор расчета. В зависимости от используемого провода значение мощности может находиться в пределах от 660 до 3500 ватт при частоте, равной 50 Гц. Сопротивление изменяется в соответствии с площадью сечения кабеля. При увеличении площади сечения, значение сопротивления уменьшается.

Сечение и вес

Сечение является важнейшей технической характеристикой любого провода, в том числе и марки ВВГ. Этот показатель касается токопроводящих жил и находится в пределах от 1,5 до 50 мм². Общее сечение кабеля состоит из суммы сечений всех имеющихся жил. Они разделяются по своему назначению, и имеют собственное значение сечения. Например, для основной и нулевой жилы этот показатель составляет 1,5 мм², а для заземляющей жилы – 1 мм².

Если сечение основных жил увеличивается, то сечения нулевых и заземляющих жил уменьшается. Все имеющиеся параметры являются составными частями маркировки кабеля. Например, обозначение ВВГ 4х10 соответствует четырехжильному проводу, сечением 10 мм².

С сечением кабеля связан такой важный показатель, как его вес. Например, масса 1000 метров кабеля ВВГ 2х1,5 составит 72 кг. Если сечение увеличилось хотя-бы до 2,5 мм², в этом случае вес 1 км соответственно увеличивается до 94 кг. Такая зависимость позволила создать специальные таблицы, существенно облегчающие выбор необходимого провода и проведение технических расчетов.

Какие бывают проблемы при использовании кабеля

Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.

Основными факторами, влияющими на процесс старения изоляции, являются:

механические нагрузки (вибрации, электродинамические усилия);
химическое воздействие агрессивных веществ;
попадание влаги;
окисление и регулярное тепловое воздействие;
перенапряжение.

Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.

Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.

Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).

Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя
