Как не стать жертвой подделки
Чаще всего производители жульничают с диаметром токоведущих жил. На кабель может быть нанесена маркировка, указывающая на то, что сечение токоведущих жил составляет 32 кв. мм. Фактически этот параметр будет занижен на 10-15 %, что послужит нарушением ГОСТ 31996-2012 и приведёт к ухудшению характеристик изделия
На это стоит обратить внимание в первую очередь
Определить сечение треугольной монолитной жилы АВБбШв в условиях склада или магазина будет весьма проблематично. Однако, если кабель состоит из множества отдельных проволок круглой формы, то можно воспользоваться штангенциркулем и измерить диаметр одной из них. Затем по формуле S=pD2/4 определить её площадь. Полученное значение следует умножить на количество проволок в жиле и тем самым узнать её реальное сечение.
Сечение кабеля
Важно! Лучше не приобретать электротовары у непроверенного поставщика. Добросовестный продавец всегда имеет при себе все необходимые сертификаты на продукцию
В особенности это касается кабелей, которые, как правило, не подлежат возврату после покупки.
Назначение и сфера применения
Кабель широко используется при возведении токопроводящих магистралей в промышленном и гражданском строительстве напряжением от 1 до 10 кВ частотой 50 Гц для подачи и направления тока на стационарные установки.
АВБбШв — универсальный кабель, подходящий для укладки в различных условиях:
- под землей;
- на участках с периодическим подтоплением;
- в условиях повышенной влажности подземных тоннелей;
- на высоте до 4000 м;
- внутри сооружений и зданий;
- во взрыво- и пожароопасных помещениях;
- подвесных опорах ЛЭП.
Прокладка силового кабеля в помещении под потолком с применением потолочных креплений Широкую сферу использования кабель получил благодаря наличию двойной брони и многослойной изоляции из ПВХ различной плотности, позволяющих без труда переносить высокие растягивающие и другие деформационные нагрузки, снеговые и ветровые воздействия. Для магистралей ЛЭП обычно используется кабель значительной емкости, дополнительно покрытый битумно-полимерным слоем.
Даже несмотря на то, что провод с алюминиевым сердечником не рекомендован для устройства домашней электропроводки, кабель широко используется и на дачах, и в домах с постоянным проживанием. Популярность изделия обусловлена его невысокой стоимостью — АВБбШв в 3-4 раза дешевле своего медного аналога — кабеля ВБбШв. При этом практически не уступает своему более дорогому аналогу в технических и эксплуатационных свойствах.
ПвБбШв или полиэтилен против ПВХ
Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.
ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.
Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.
Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.
Нормы монтажа в земле
На практике при монтаже кабельной линии в земле, состоящей из рассматриваемой марки кабелей, требуется соблюдать нормам ПУЭ. Туда входят:
- Прокладка должна выполняться на площадке без построек на глубине 0,7 м, в зданиях на глубине 1 м.
- Кабели должны ложиться друг от друга на расстоянии 10 см.
- При монтаже следует избегать кручения изделия.
- Монтаж должен проводиться без натягиваний по всей длине.
- Перед проведением монтажных работ нужно сделать подушку из песка по дну траншеи толщиной 10 см.
- После монтажа требуется укрыть кабельную линию слоем песка толщиной 10 см.
- Положить сигнальную ленту на расстоянии 25 см от кабелей.
- Засыпку надо делать измельченным грунтом с плотной трамбовкой каждого слоя для исключения проседания.
Также требуется знать расстояния монтажа от других инженерных сетей и коммуникаций. По нормам они следующие:
- 2 м от тепловой трасы.
- 1 м от водяной магистрали.
- при пересечении автомобильной дороги или железнодорожной колеи монтаж выполняется в защитной трубе.
- прокладку в трубе следует делать при пересечении других кабельных линий.
На практике используют три способа прокладки кабеля в земле:
- Механизированный, когда траншею копают экскаватором, а монтаж делают ручным способом.
- Без предварительного рытья траншеи, когда монтаж выполняет специальный кабелеукладчик. Он сразу копает и кладет изделие в землю.
- Ручной, когда нет возможности применять механизмы или существует угроза зацепить другие инженерные сети.
Технические характеристики кабеля
По результатам различных испытаний для всех модификаций кабеля АВБбШв установлены предельно допустимые значения:
- Максимальная температура эксплуатации в окружающей среде в интервале -50 ̊С…+50 ̊С;
- Максимальная температура токопроводящих жил не более 70 ̊С, выше считается аварийным режимом эксплуатации. Работа в таком режиме допускается только 8 часов в течении суток, а на протяжении всей эксплуатации кабеля не более 1000 часов;
- Состав изоляции кабеля препятствует распространению пламени (негорючий);
- Короткое замыкание возникает в течении 5 сек при температуре 160 ̊С;
- Производители делают два вида кабеля с номинальным напряжением 1000В и 600В;
- Электроэнергия передается при напряжениях 220В и 380В с частотой 50Гц;
- Монтажные работы без подогрева допускается проводить при температуре не более -15 ̊С;
При соблюдении всех правил эксплуатации производители дают гарантийные обязательства на 5 леи и продолжительность эксплуатации кабеля до 30 лет.
Таблица производимых сечений кабеля АВБбШв с секторными (треугольными жилами):
| Количество жил и S -Сечения, мм² | Допустимое U , кВ | Наружный Ø кабеля, мм | Масса кг/1км |
| Кабели с секторными жилами | |||
| 3 :70 | 1 | 34,70 | 1738 |
| 3 :95 | 1 | 39,25 | 2130 |
| 3 :120 | 1 | 41,90 | 2435 |
| 3 :150 | 1 | 44,85 | 2866 |
| 3 :185 | 1 | 52,20 | 3491 |
| 4 :70 | 1 | 39.00 | 2139 |
| 4 :95 | 1 | 41,5 | 2559 |
| 4 :120 | 1 | 45,5 | 3012 |
| 4 :150 | 1 | 50,00 | 3568 |
| 3 :95+1 :50 | 1 | 40,30 | 2350 |
| 3 :120+1 :70 | 1 | 42,60 | 2712 |
| 3 :150+1 :70 | 1 | 48,60 | 3240 |
Характеристики кабелей с другими конструкциями проводов, круглые и многожильные при одинаковых сечениях могут отличаться, это надо учитывать при выборе кабеля и расчете необходимых параметров.
| Вес АВБбШв с круглыми многопроволочными жилами | ||
| Количество жил и сечение мм2 | кг/1 км кабеля, 660 В | Кг\1 км кабеля, 1000 В |
| 2 :10 | 425 | 439 |
| 2 :16 | 510 | 525 |
| 2 :25 | 661 | 675 |
| 2 :35 | 985 | 1011 |
| 2 :50 | 1255 | 1285 |
| 2 :70 | 1572 | |
| 2 :95 | 2024 | |
| 2 :120 | 2367 | |
| 2 :150 | 3025 | |
| 3 :10 | 485 | 505 |
| 3 :16 | 595 | 616 |
| 3 :25 | 785 | 807 |
| 3 :35 | 1106 | 1135 |
| 3 :50 | 1426 | 1460 |
| 3 :70 | 1575 | |
| 3 :95 | 1970 | |
| 3 :120 | 2278 | |
| 3 :150 | 2641 | |
| 3 :185 | 3135 | |
| 3 :240 | 3892 | |
| 3 :16+1 :10 | 680 | 700 |
| 3 :25+1 :16 | 905 | 930 |
| 3 :35+1 :16 | 1205 | 1234 |
| 3 :50+1 :25 | 1556 | 1594 |
| 3 :70+1 :35 | 1780 | |
| 3 :95+1 :50 | 2210 | |
| 3 :120+1 :70 | 2592 | |
| 3 :150+1 :70 | 2997 | |
| 3 :185+1 :95 | 3551 | |
| 3 :240+1 :120 | 4390 | |
| 4 :10 | 561 | 584 |
| 4 :16 | 700 | 720 |
| 4 :25 | 960 | 985 |
| 4 :35 | 1290 | 1325 |
| 4 :50 | 1671 | 1711 |
| 4 :70 | 1937 | |
| 4 :95 | 2400 | |
| 4 :120 | 2805 | |
| 4 :150 | 3310 | |
| 4 :185 | 3890 | |
| 4 :240 | 4916 |
Применение АВБбШв 4х185
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
- Применяются при наличии опасности механических повреждений кабеля
Технические характеристики АВБбШв 4*185
Вес кабеля АВБбШв 4х185
Теоретический вес 1 километра АВБбШв 4х185: 3787,00 килограмм
Вес кабеля зависит от ТУ конкретного завода-производителя. Для расчета массы кабеля АВБбШв 4х185 с барабаном воспользуйтесь нашим калькулятором веса.
Кабели должны быть намотаны на барабаны. Допускается кабели с жилами номинальным сечением до 16 мм 2 включительно сматывать в бухты.
Масса бухты не должна превышать 50 килограмм.
Таблица намотки кабеля на барабан
| № Барабана | 8 | 8а | 8б | 10 | 12 | 12а | 14 | 16а | 17 | 18 | 20 | 22 |
| Длина (м) | — | — | — | — | — | — | 200 | 350 | 350 | 400 | 700 | 750 |
Диаметр кабеля АВБбШв 4х185
Наружный диаметр кабеля АВБбШв 4х185: 49,0 миллиметров
Внешний диаметр сечения зависит от ТУ конкретного завода, в конце страницы вы можете ознакомиться с производителями у которых можно уточнить информацию.
Размеры кабеля учитываются при расчёте и правильном подборе кабеленесущих систем.
В поиске правильного решения
Сегодня товарный ряд силовой кабельной продукции имеет обширный ряд. Они рассчитаны на функционирование в электрических сетях промышленного класса. Эти изделия отличаются низкой гибкостью и рассчитаны на напряжения от 0,4 кВ до 10 кВ. Между собой они выделяются техническими параметрами и характеристиками. Например, способностью передавать электроэнергию в агрессивных условиях и пожароопасных зонах. Также они разнятся своими конструктивными особенностями. Поэтому перед подключением электроустановки в электрическую сеть постает вопрос. Как правильно выбрать кабель?
В последнее время специалисты рекомендуют останавливать свой выбор на бронированных кабелях. По своим характеристикам и конструкциям они более надежны в работе и не требуют особенных условий в процессе монтажа. К этому ряду относятся кабели АВБШв и АВБбШв. Но, в чем их отличие? Какие технические характеристики, и какие требования в монтаже?
АВБбШв
Расшифровка маркировки АВБбШв 4х185
А – алюминиевая токопроводящая жила. В – изоляция из ПВХ пластиката. Б – броня из стальных оцинкованных лент. б – не имеет подушку между броней и внутренней оболочкой. Шв – оболочка выполнена из поливинилхлорида. 4 – количество токонесущих жил. 185 – сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения: (ож) или (ок) – однопроволочное исполнение жил. (мс), (мк) или (мж) – многопроволочное исполнение жилы. (0,66) – номинальное напряжение 660 Вольт. (1,0) – номинальное напряжение 1000 Вольт.

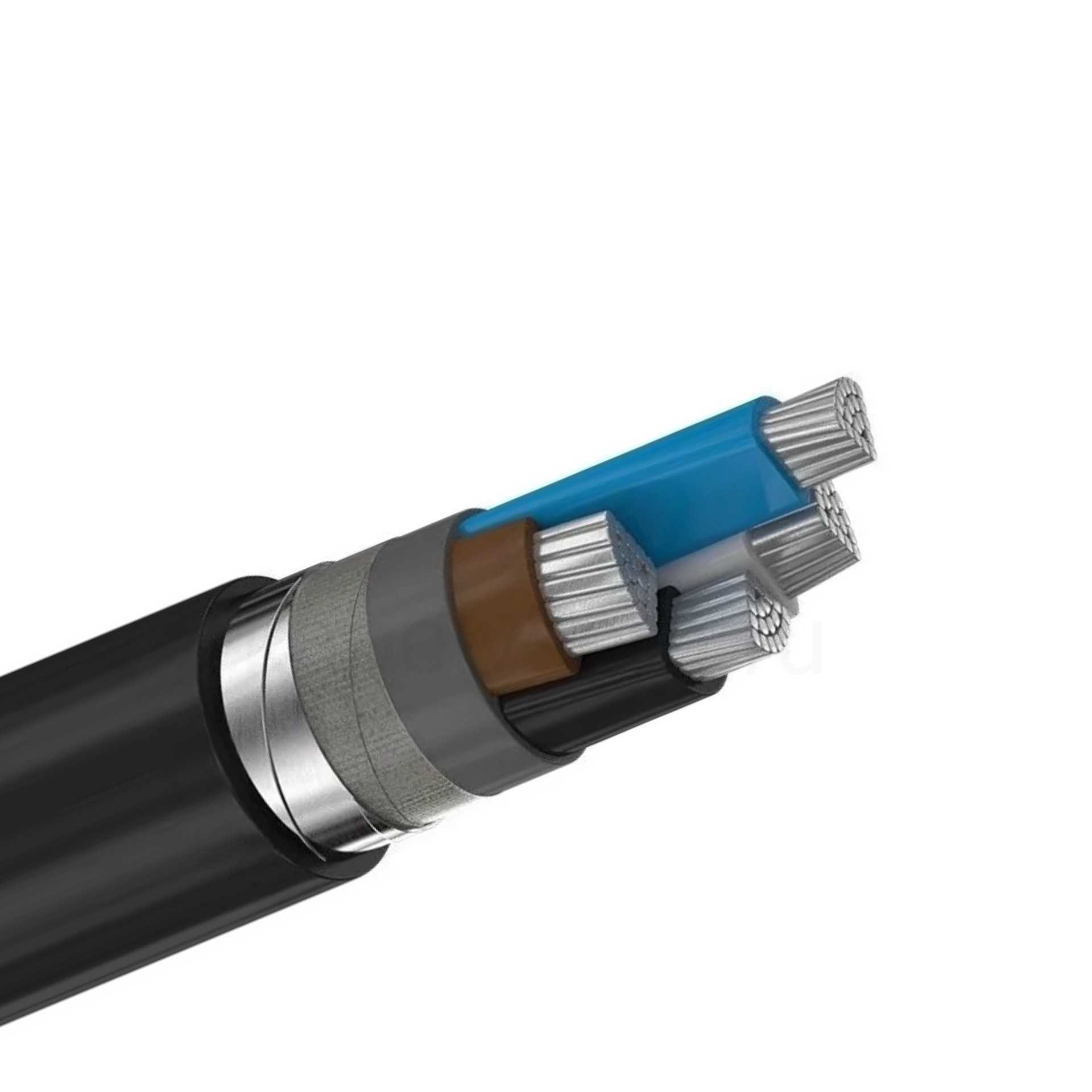

Конструкция кабеля
- Жила – алюминиевая, первого или второго класса по ГОСТ 15150-69;
- Изоляция – из ПВХ пластиката различных цветов;
- Внутренняя оболочка – из поливинилхлорида;
- Броня – из двух стальных оцинкованных лент;
- Наружная оболочка – из ПВХ пластиката.
Технические характеристики кабеля АВБШв 4х185 – 1кВ
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 280 А на воздухе, 290 А в земле |
| Допустимый ток односекундного КЗ | 13,37 кА |
| Сопротивление изоляции при 20 °С | не менее 3,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
АВБбШв 4х185 цена, аналоги
- АВБбШвнг – при возгорании не поддерживает горение.
- АВБбШв-ХЛ – в хладостойком климатическом исполнении
- АВБШвнг – при возгорании не поддерживант горение.
Масса (вес), наружный диаметр АВБШв 4х185 – 1кВ
| Расчетная масса (вес) | 4 648,0 кг/км |
| Наружный диаметр | 53,2 мм |
| Минимальный барабан | № 14а — 120 м |
| Макс. длина в бухте | 10 м |
Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить?
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
Доставка по городу Перми и в транспортные компании в черте города . Также в зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Кемерово, Новокузнецк, Красноярск, Иркутск, Хабаровск, Уфа, Нижний Новгород, Саратов, Самара, Воронеж, Санкт-Петербург, Москва, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 4 жилы |
| Сечение размер | 185 мм 2 |
Особенности прокладки, разделки и подключения кабеля
Траншея для кабеля должна быть глубиной не менее 0,7 м и шириной не менее 0.5 м. Сама структура кабеля с бронированной оболочкой предполагает его прокладку в условиях, где возможны мощные механические воздействия на него, которым он успешно противостоит. Поэтому не рекомендуется дорогостоящий кабель с бронью прокладывать там, где это можно сделать другим менее дорогостоящим. АВБбШв часто прокладывают под землей, от опор ЛЭП или трансформаторных подстанций к РУ объектов, на которые подается электропитание.
Учитывая вес, и жесткость кабеля укладка осуществляется с барабана, который устанавливается над траншеей на специальных козлах. Кабель последовательно разматывается и кладется на дно траншеи, подсыпанное и утрамбованное 7-10 см слоем песка.
После все засыпается песком на 5-7см, прокладывается слоем кирпича, сверху накладывают сигнальную ленту. Кирпич и лента являются защитным слоем на случай проведения земельных работ, чтобы предотвратить повреждение кабеля.
На концах кабеля в местах подключения кабель разделывается, снимается слой изоляции и бронированной ленты. Для исключения попадания влаги путем всасывания конденсата под изоляционный слой или прямым потоком воды, в сетях до 10 кВ концы заделываются разными способами:
- Стальной воронкой;
- Резиновой перчаткой;
- ПВХ воронкой с эпоксидными смолами;
- Поливинилхлоридными лентами и термоусадочными трубками;
Снятие изоляционного и бронированного слоя осуществляется на определенном расстоянии от концов в зависимости от устройства, которым осуществляется герметизация концов кабеля.
- Г – оголенные концы жил;
- Ж – изоляционный слой токопроводящей жилы;
- П – слой поясной изоляции;
- О – промежуточная оболочка изоляции;
- 4 – бронированные ленты кабеля;
- А – расстояние разделки от концов кабеля до бронированной ленты
Размеры для разделок с эпоксидными воронками КВЭп и КВЭз
| Типы воронок с эпоксидными смолами | Размеры разделки,в см | ||||
| А | О | П | Г | Б | |
| КВЭп-1, КВЭп-2 | 17 | 3,5 | 2 | 4,0 | — |
| КВЭп-3, КВЭп-4 | 21 | 5,0 | 2 | 4,5 | — |
| КВЭп-5, КВЭп-6 | 24 | 5,0 | 2 | 5,0 | — |
| КВЭп-7 | 24,5 | 5,0 | 2 | 3,5 | — |
| КВЭз-1 | Ж+5,5 | 3,5 | 2 | — | 9,0 |
| КВЭз-2, КВЭз-3 | Ж+5,5 | 3,5 | 2 | 2,5 | 9,5 |
| КВЭз-4, КВЭз-5 | Ж+5,5 | 3,5 | 2 | 2,5 | 12 |
Размеры воронок подбираются под размер кабеля, для резиновых перчаток и полихлорвиниловых лент разделка изоляции имеет другие размеры
Пример установки кабеля с резиновой перчаткой на конце в РУ или РЩ
Размеры для разделки кабеля под КВВ полихлорвиниловую ленту:
| Тип заделки | Сечение кабелей в мм2, напряжение, кВ | Длина разделки в см | ||||
| 1 | 6 | 10 | А | О | П | |
| КВВ-1 | До 24 | — | — | Ж+6,5 | 3,0 | 1,5 |
| КВВ-2 | 36…50 | 10…24 | — | Ж+7,0 | 5,0 | 2,0 |
| КВВ-3 | 70…94 | 35…51 | 16…24 | Ж+10,5 | 8,0 | 2,5 |
| КВВ-4 | 120… 151 | 70…94 | 35… 71 | Ж+10,5 | 8,0 | 2,5 |
| КВВ-5 | 184 | 120…151 | 95…121 | Ж+12,5 | 10,0 | 2,5 |
| КВВ-6 | 241 | 184 | 151 | Ж+12,5 | 10,0 | 2,5 |
| КВВ-7 | — | 241 | 184 | Ж+12,5 | 10,0 | 2,5 |
| КВВ-8 | — | — | 241 | Ж+12,5 | 10,0 | 2,5 |
На концы токопроводящих жил методом опрессовки крепятся алюминиевые наконечники по сечению жилы, потом они привинчиваются к шинам на распределительных устройствах. К бронированной ленте обязательно припаивается провод с наконечником, который крепится к контуру заземления с обеих сторон кабеля.
Конструкция силового кабеля

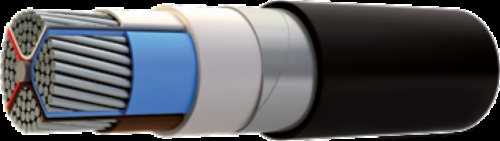

Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:
- А — токопроводящая жила выполнена из алюминия;
- В — сердечник укрыт ПВХ-изоляцией;
- Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
- Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.
Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.
Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2
Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.
Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.
Прослойка-заполнитель представляет собой пару лент, уложенных друг на друга с небольшим запасом. Материал прослойки — ПЭТФ-пленка, ПВХ либо иной материал с аналогичными свойствами. Защитная оболочка изготовлена из не поддающегося горению и не плавящегося пластиката ПВХ, устойчивого к воздействию ультрафиолетовых лучей. Жилы АВБбШв различны по цвету — нулевые имеют голубой цвет, заземляющие — желто-зеленый.
Область применения марки АВБбШв 4х185:
Где и как применяется данный вид кабеля? АВБбШв 4х185 очень популярен и применяется для передачи электроэнергии в установках стационарного типа на номинальное переменное напряжение в один киловольт с частотой в пятьдесят герц, или на постоянное напряжение, которое больше переменного в два целых четыре десятых раза. Виды климатического исполнения кабелей УХЛ, Т категорий размещения 1, 5 по ГОСТ 15150, а также для прокладки в почве.
Купить кабель АВБбШв 4х185
Для своих клиентов мы предлагаем широкий ассортимент кабельно-проводниковой продукции от производителя, любые объемы, необходимое количество времени для консультации, помощь в выборе продукцию. Для постоянных клиентов действует гибкая система скидок.
Цена на кабель АВБбШв 4х185
Окончательная стоимость вашего заказа будет рассчитана исходя из объема продукции и условий доставки. Вы можете уточнить сумму, оставив нашим менеджерам заявку.
Информация о наличии продукции на складе является справочной. Она может изменяться в зависимости от темпов реализации той или иной марки и новых поступлений. Среди наших партнеров — более 100 складов по всей России, но мы стараемся поддерживать актуальность данной информации на максимуме в любых условиях.
Комплект документов при поставке АВБбШв 4х185
— ТОРГ-12 (товарная накладная) — Счет-фактура — Паспорт/Протокол испытаний — Сертификат соответствия — Договор поставки (при заключении) — Спецификация к договору — Акт отмотки (при запросе)
Условия эксплуатации кабеля АВБбШв 4х185:
АВБбШв 4х185универсальный кабель, применяется для прокладки: — в кабельных сооружениях; — под землей; — на участках с периодическим подтоплением; — помещениях и сооружениях метрополитена; — на высоте до 4000 м; — во взрыво- и пожароопасных помещениях.
| Технические и эксплуатационные характеристики АВБбШв 4х185 | |
|---|---|
| Номинальное напряжение | 0,66, 1 и 6 кВ |
| Температура окружающей среды при эксплуатации кабеля | от -50 до +-50 °С |
| Относительная влажность воздуха (до +35 °С) | до 90 % |
| Минимальная температура прокладки без предварительного подогрева | -15 °С |
| Предельная длительно допустимая рабочая температура жил | 70 °С |
| Предельно допустимая температура нагрева жил в аварийном режиме (или в режиме перегрузки) | 80 °С |
| Максимальная температура нагрева жил при коротком замыкании | 160 °С (4 с.) |
| Минимально допустимый радиус изгиба при прокладке: | |
| одножильного | 10 диам.кабеля |
| многожильного | 7,5 диам.кабеля |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Монтажные работы
Монтаж силового кабеля АВБбШв 4х185 производится и внутри зданий, и снаружи, и по стенам, и в толще грунта, на сложных участках, при обязательном соблюдении допустимых норм использования. Нельзя превышать радиус изгиба и работы должны вестись при допустимой температуре окружающей среды. Нарушение норм эксплуатации кабеля запрещено.
Пожарная безопасность кабеля АВБбШв 4х185
В конструкцию кабеля АВБбШв 4х185 входит негорючая пластикатовая оболочка, которая практически не горит и не выделяет дым, из-за чего широко востребован в зданиях промышленного и бытового назначения, где пожарная безопасность на первом месте.
Производители кабеля АВБбШв 4х185:
Использование низкокачественного или контрафактного кабеля АВБбШв 4х185 может привести к самым печальным последствиям. Для того, чтобы избежать подобных проблем, воспользуйтесь нашим списком наиболее надежных и проверенных кабельных производителей.
* Полный список производителей можно посмотреть ЗДЕСЬ.
Хотите узнать по марке АВБбШв 4х185 больше?
Кабель АВБбШв 4х185 (мн) и АВБбШв 4х185 (мп) — является аналогом АВБбШв 4х185.
У нас Вы можете заказать кабельные муфты (соединительные, концевые) для кабеля АВБбШв 4х185. Мы рекомендуем муфты ENSTO, RAYCHEM, Прогресс.
Напряжение АВБбШв 4х185
Рассчитать напряжение для кабеля АВБбШв 4х185 поможет наш технический консультант. Возможно исполнение кабеля АВБбШв 4х185 — хладостойкое исполнение. Возможно исполнение кабеля АВБбШв 4х185 — тропическое исполнение Кабель АВБбШв 4х185 при производстве имеет все необходимые сертификаты и паспорта качества.

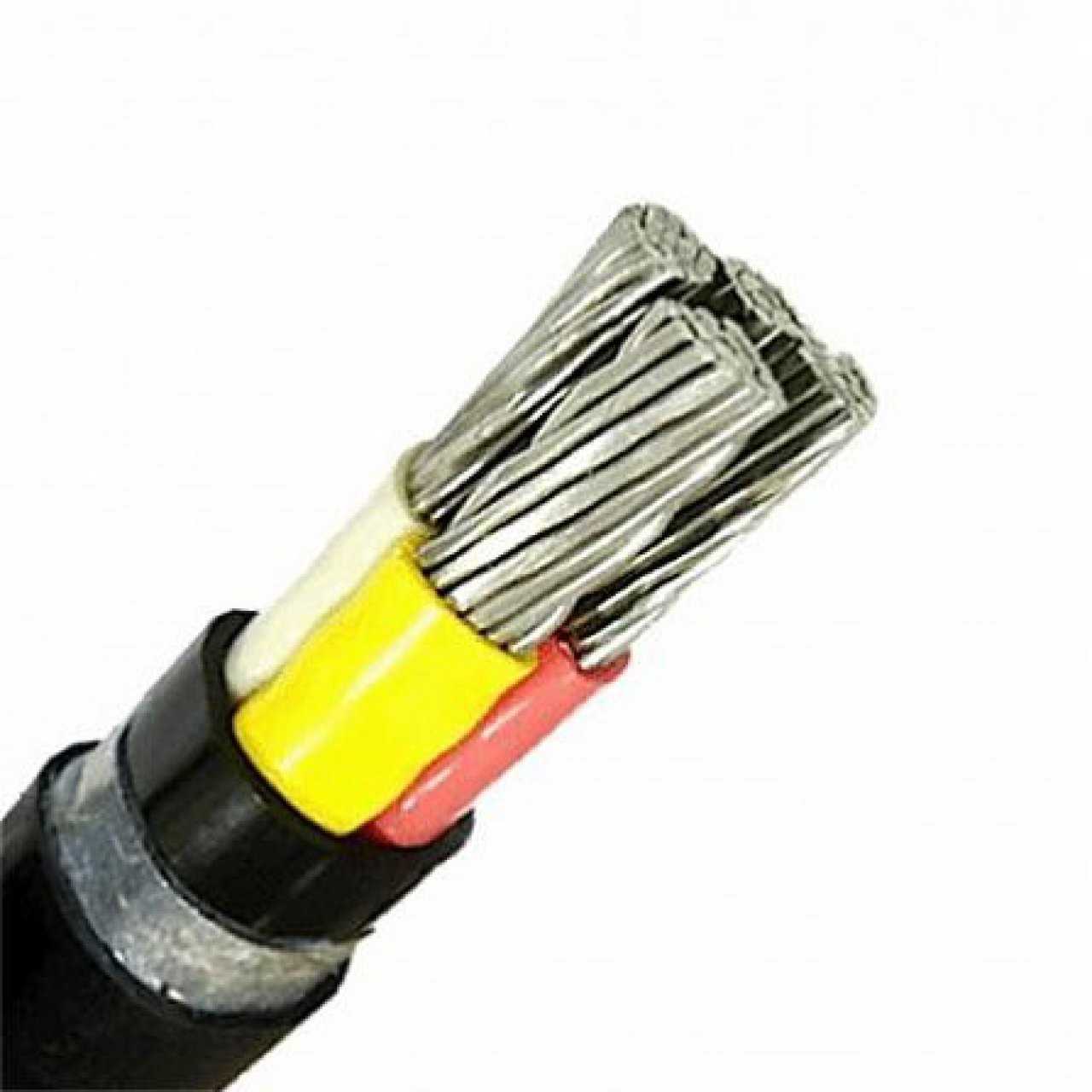

Расшифровка маркировки кабеля АВБбШв
На внешней поверхности изоляционной оболочки любого кабеля имеется специальная маркировка. Символы наносятся разными способами, начиная от печати на принтере и заканчивая горячим тиснением.
Расшифруем аббревиатуру АВБбШв по буквам:
- «А» – указывает на то, что все жилы производятся строго из алюминия (если в маркировке любого кабеля отсутствует буква «А» в самом начале, то изделие – медное);
- «В» – изоляция изготовлена из качественного поливинилхлорида;
- «Б» – продукт бронирован прочной стальной лентой;
- «б» – между проводниками и бронированным слоем отсутствует защитная подушка;
- «Шв» – оболочка произведена из ПВХ-шланга.
После буквенной аббревиатуры обязательно следуют числовые обозначения. С их помощью принято указывать точное количество жил и площадь сечения каждой. К примеру, если после АВБбШв имеется надпись 4х40, то речь идет о четырехжильном кабеле с сечением каждого проводника по 40 кв. мм. Помимо основных жил, может добавляться нулевой контур, имеющий совершенно иное сечение. Так происходит в кабеле АВБбШв 4х40 + 1х25. Помимо четырех жил по 40 кв. мм, имеется нулевой контур с сечением 25 кв. мм.
Область применения
Данный силовой кабель используется при передаче электрического тока в стационарных установках, работающих при номинальном напряжении 1000 В и частоте тока 50 Гц. Провод нередко применяется в установках, подключаемых к источнику постоянного напряжения, величина которого может достигать 2400 В.
АВБбШв может эксплуатироваться в разных условиях. Объекты с установками можно размещать на суше, озерах и реках. Высота над уровнем моря не должна превышать 4000 м. Возможна прокладка кабеля в специальных траншеях разной коррозийной активности, при условии, что вы снизите до минимума нагрузку на растяжение.
Провод можно использовать как в сухих, так и в помещениях с повышенным уровнем влажности, включая производственные цеха, коллекторы, шахты, полуэтажи кабельного типа, каналы и даже затопленные сооружения.
Наконец, возможна прокладка по воздуху, что позволяет защитить линию электропередач при наличии опасности повреждений во время эксплуатации. Кабель может использоваться в помещениях с повышенной пожарной опасностью, а также на взрывоопасных участках.
Как правильно выбрать кабель?
Перед тем, как приобрести кабель для использования его в домашних условиях, необходимо определить требуемое сечение жил в соответствии с мощностью тока. При этом также следует учесть количество и мощность бытовых электроприборов и суммарную нагрузку на сеть.
При выборе следует учесть тот факт, что многие производители для экономии снижают площадь сечения жил на 10% (что допускается по ТУ). Уменьшение площади снижает технические характеристики провода, что может привести к созданию аварийной ситуации, потому предпочесть следует продукцию от проверенных производителей. Проверить сечение можно при помощи специального инструмента либо визуальным контролем обшивки.
Понимание правил расшифровки аббревиатуры названия также в немалой степени поможет при подборе кабеля. По маркировке можно определить внутреннюю конструкцию и виды примененных при изготовлении материалов.
АВБбШв 4х16 — надежный, качественный и проверенный временем силовой кабель
