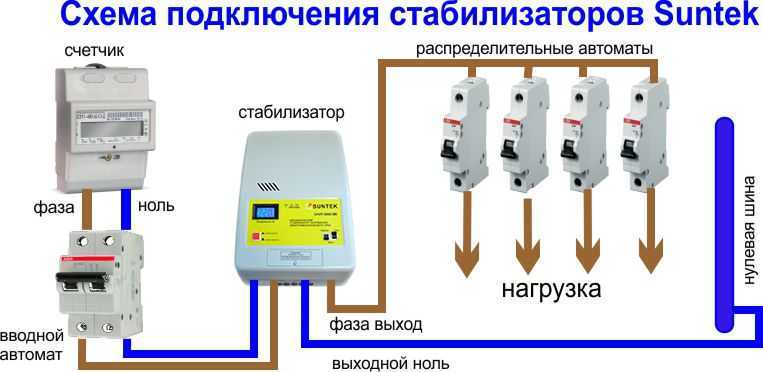

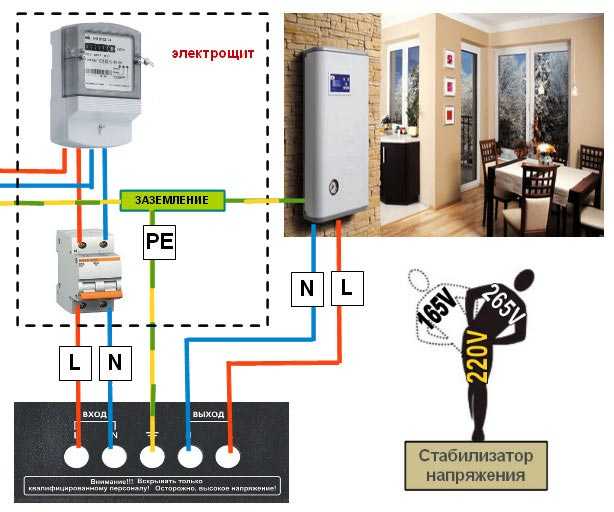

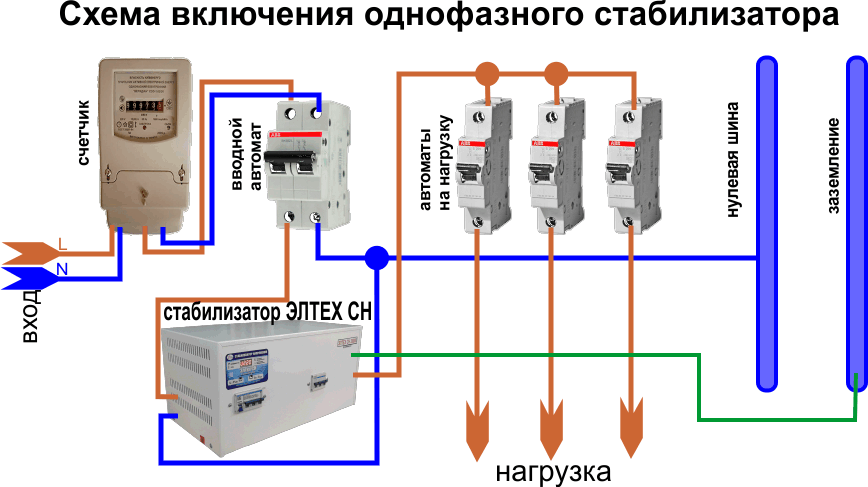

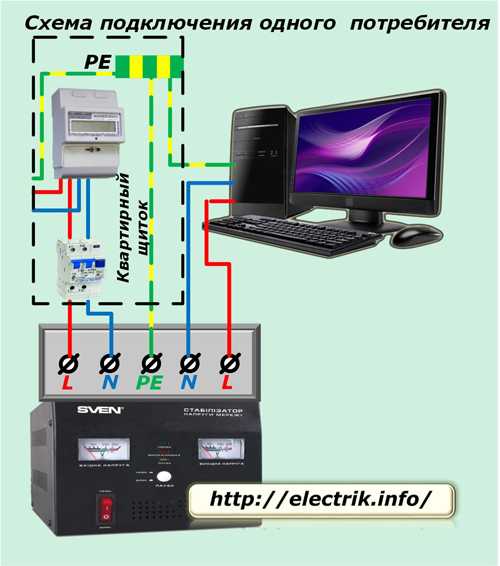

Схема подключения стабилизатора напряжения. пошаговая инструкция. ошибки и правила

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?. Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой

Как говорится, комментарии излишни

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции. В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина

Все продумано

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Как выбирать стабилизатор напряжения 220В для дачи?

Любой стабилизатор напряжения для дачи, характеризуется предельным значением коэффициента стабилизации. Это число – диапазон возможных значений минимального и максимального напряжений. Поэтому перед приобретением стоит многократно произвести замеры колебаний напряжения в сети, причём лучше в течение суток, и по временам года – зимой амплитуда колебаний намного выше. Такие замеры могут быть выполнены и профессиональной аппаратурой представителями регионального «Облэнерго». Точность результатов подобного энергоаудита практически будет такой же, но за услугу придётся заплатить.

Работа стабилизатора напряжения 220В любой конструкции характерна тем, что при длительных периодах подачи пониженного напряжения, прибор действует с перегрузкой, что сокращает срок его работоспособности. В конце концов, стабилизатор может просто выйти из строя, со всеми вытекающими отсюда последствиями

Особенно это важно для однофазной сети. Поэтому данные расчётов фактической мощности потребителей увеличивают на 20…30% (большее значение – при меньшем установленном значении напряжения). Только затем к результату расчёта применяют коэффициент запаса (25…30%)

Только затем к результату расчёта применяют коэффициент запаса (25…30%).

Далее остаётся только выбрать модель стабилизатора напряжения, которая отвечает полученным результатам.

Относительно трёхфазных сетей выбор производится таким образом. Замеры тока и напряжения выполняются так же, и в той же последовательности, что уже была описана ранее, но, поскольку сеть – трёхфазная, то итоговый результат увеличивают в 3 раза. Запас по мощности в этом случае может быть ниже (не более 10%).

Технически возможно, и – с финансовой точки зрения – целесообразно приобретать три однофазных стабилизатора вместо одного трёхфазного. Однако необходимо помнить, что в этом случае каждый из них включается в свою фазу. Такой вариант недопустим, если в каждой из фаз есть значительное расхождение между мощностями (более 25%). В таком случае один из стабилизаторов 220В будет сильно перегреваться, поскольку через него постоянно будут проходить предельные токи.

Выбрать стабилизатор напряжения для дачи можно, сравнивая возможности техники от различных производителей.

Исходными критериями для выбора специалисты считают:

• Наличие функции ByPass – эта опция необходима, если падение напряжения происходит всегда в определённый период времени (например, в ночное время);
• Наличие функции задержки выходного напряжения, когда стабилизатор в течение определённого времени (указывается в инструкции производителя) способен поддерживать выходное напряжение на прежнем уровне;
• Некритичность к месту постоянного нахождения, а – для крупных приборов – возможность настенного или напольного монтажа;
• Точность стабилизации напряжения (по ГОСТ 13109 она не должна быть более ±10%);
• Скорость отрабатывания.
• Наличие у производителя сертификата соответствия.

В результате тестовых испытаний стабилизаторов 220В разных групп, реализуемых в нашей стране, было установлено, что наилучшие потребительские характеристики обеспечивают:

• Для электромеханических стабилизаторов напряжения – торговая марка ТСС, Китай (стабилизатор АСН-1500 мощностью 1.5 кВт).
• Для электронных стабилизаторов – торговые марки Sven, Китай (модель NEO R 2000) и Штиль, Россия (модель R 1200).

Была установлена и наименее удачная продукция; ею оказались изделия от брендов Finex и Powercom (оба — китайские).

В заключение нужно отметить, что выбирать стабилизатор напряжения для дачи, стоит также и по чисто эргономическим показателям. К ним относятся наличие транспортирующей ручки (или ручек), предельное количество розеток, к которым может быть подключен прибор, степень безопасности при отсутствии постоянного контроля за эксплуатацией и т.д.

Малка-угломер. Незаменимый транспортир строителя

Ручной траншеекопатель. Или как заменить бригаду рабочих?

Посмотрите на лампочки

Еще один интересный нюанс, который редко затрагивают авторы в других статьях.
Между прочим, нюанс весьма полезный для рассмотрения, так как зачастую потребители в своих отзывах описывают негодование по поводу помаргивающих лампочек
после установки стабилизатора напряжения.
А ведь они хотели избавиться от этой проблемы, установив стабилизатор.
На самом деле не все так просто.
Большинство современных стабилизаторов имеют ступенчатый принцип работы.
Это и релейные и тиристорные и симисторные стабилизаторы.
То есть абсолютное большинство.
Так вот при их работе можно наблюдать эффект мерцания ламп накаливания или галогенных ламп.
Данный эффект может наблюдаться даже у стабилизаторов с плавной регулировкой то есть электромеханических.
Это возможно, когда на линии работают сварочные аппараты.

Какой тип стабилизатора выбрать?

Раньше популярными были электромеханические стабилизаторы.
Они работали плавно и с высокой точностью (до 3% погрешность).
Однако среди недостатков была медленная скорость и узкий диапазон входных напряжений.
Сегодня модели с сервоприводом выбирают все реже.
Основными типами стабилизаторов являются релейный и электронный.

К электронным моделям обычно относят тиристорные и симисторные.
Они работают быстро не содержит внутри подвижных частей, требующих обслуживания.
Имеют широкий диапазон входных напряжений и высокую точность.
Два последних параметра зависят от количества установленных силовых ключей.

Плюсы и минусы

К плюсам подобного устройства относятся:

• Высокое быстродействие – устройство, благодаря наличию обладающих высокой скоростью переключения симситоров, способно очень быстро реагировать на скачки напряжения в сети, сглаживая их до необходимого значения;
• Широкий диапазон входного напряжения – стабилизаторы данного типа способны работать при значениях входного наряжения от 95 до 275 В (для однофазной модели), от 260 до 470-471 В ( для трехфазных стабилизаторов);
• Высокая точность стабилизации – выходное напряжение, выдаваемое такими устройствами, имеет максимальное колебание в пределах 1,5 % (3,3-5,7 В), что не оказывает отрицательного влияния на работу подключенных к нему приборов.
• Контроль значений входной и выходной разности потенциалов с погрешностью не более 0,5%;
• Высокое КПД – благодяря использованию симистора, значение данного показателя у большинства моделей достигает 95-97%;
• Бесшумность – отсутствие в конструкции стабилизатора релейных переключателей и подвижных контактов позволяет работать ему практически бесшумно;
• Небольшие размеры – собранные на симисторах стабилизаторы, по сравнению с релейными, имеют небольшие размеры и могут быть компактно размещены на полу или стене даже самого небольшого помещения;
• Длительный срок эксплуатации – большинство современных качетвенных моделей могут нормально выполнять свои функции в течение 10 и более лет;
• Большая мощность – разлиные модели способны обеспечить нормальную работу подключаемых приборов и оборудования суммарной мощностью от 3 до 10 кВт.

К минусам таких стабилизаторов относятся:

• Высокая стоимость – качественные модели стабилизаторов имеют достаточно высокую, не всегда доступную для многих владельцев квартир и домов стоимость.
• Скачкообразное изменение разности потенциалов на выходе устройства – данный недостаток характерен для недорогих моделей китайского производства. В более дорогостоящих аналогах правтически не проявляется.

На заметку. Несмотря на высокую стоймость таких устройств, их приобретение при проблемах с напряжением в сети будет очень выгодным и окупится достаточно быстро – при остуствии стабилизатора могут произойти серьезные поломки чувствительной бытовой техники, насосоного и отопительного оборудования. В некоторых случаях подобные скачки не просто портят подключенные к сети приборы, а выводят их из строя, что влечет их замену, приводя к незапланированным и занчительным финансовым расходам и другим неудобствам.

Обзор моделей

Обзор современных стабилизаторов для дома проще всего провести, ориентируясь на достоинства и недостатки нескольких фирменных образцов. Для этого выбраны модели, представляющие такие конкурирующие фирмы как «Ресанта», «Энергия», отечественная разработка «Штиль», а также бренд под названием Sven.

Рейтинг стабилизаторов для дома возглавляет модель от производителя «Ресанта», выпускающего изделия с прекрасным соотношением цены и качества. Приборы этой фирмы способны работать с нагрузкой различной величины (мощностью от десятков до сотен Ватт). В ассортименте «Ресанты» представлено множество однофазных моделей релейного типа, но нередко встречаются и образцы с двойным преобразованием напряжения (инверторы). Недостатков у этого бренда практически нет (кроме цены).

Вторую позицию в рейтинге занимает «Энергия» – многопрофильная компания, только недавно освоившая выпуск качественных стабилизаторов. Все модели этого производителя отличаются выверенным соотношением качества и цены и пользуются неизменным спросом у российского потребителя. К их достоинствам также относят широкий выбор различных исполнений.

Далее идет компания «Штиль», выпускающая бюджетные изделия и модели средней ценовой категории, а также образцы премиум класса. Особенно популярны электронные инверторы, не уступающие по своим возможностям современным источникам бесперебойного питания.

↑ Программа

Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F676 . Блок программыzero ожидает появление спадающего перехода через ноль По этому перепаду происходит либо измерение величины переменного напряжения, либо начинается переключение реле. Блок программыizm_U измеряет амплитуды отрицательного и положительного полупериодов

В основной программе производиться обработка результатов измерений и если необходимо дается команда на переключение реле. Для каждой группы реле написаны отдельные программы включения и выключения с учетом необходимых задержек R2on

,R2off ,R1on иR1off . 5-й бит порта C задействован в программе для подачи импульса синхронизации на осциллограф, чтобы можно было посмотреть на результаты эксперимента.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

О соотношении размеров инерционного стабилизатора

При отклонении камеры от горизонтальной оси, оператор вынужден фиксировать ручку стабилизатора в руке. Момент силы, передающийся руке оператора, прямо пропорционален длине вертикальной планки и весу камеры, и обратно пропорционален диаметру ручки. Поэтому, удобство управления камерой зависит от диаметра ручки. Для улучшения тактильных ощущений о положении ручки в руке, полезно сделать на ней небольшие концентрические углубления.

Нужно сказать, что размеры каждой детали стабилизатора, являются компромиссом между теми или другими параметрами устройства.

Например, чем тоньше ручка, тем труднее стабилизировать стедикам при ускорении, но чем толще ручка, тем слабее тактильное ощущение горизонта.

Другим компромиссом является выбор между размерно-весовыми показателями конструкции и качеством стабилизации. Чем длиннее горизонтальная планка и тяжелее грузики на её концах, тем выше качество стабилизации. Однако, при увеличении длины горизонтальной планки, её конец может попасть в поле зрения объектива, а увеличение веса делает переноску оборудования малокомфортной. Я не рекомендую увеличивать вес снаряжённого стабилизатора более 2,5кг, а предельный размер лучше подогнать под любимый кофр.

Для чего нужен стабилизатор напряжения

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме!

И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Бытовая техника, подключенная через стабилизатор, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение в сети.

Стабилизаторы также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном питании в сети.

Если подано питание меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор.

Стабилизатор для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого значения питания необходим повышающий/понижающий стабилизатор от авторитетного производителя.

Значение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

1. Зачем нужен стабилизатор:
2. Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.
3. Есть смысл задуматься о покупке стабилизатора, если у Вас есть хотя бы холодильник или микроволновая печь и питание в сети периодически падает ниже 190 вольт.
4. Ну и если у Вас «полный фарш» бытовой техники и питание периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения.

Вывод очевиден:

Принцип работы стабилизатора напряжения

• Принцип работы стабилизатора заключается в отслеживании изменений входного питания и корректировке в соответствии с ситуацией:
• При изменении входного напряжения, первую фазу (20 миллисекунд) стабилизатор использует для замера.
• После замера происходит реагирование на ситуацию. При изменении напряжения в пределах диапазона, происходит выравнивание до 220 В.
• При падении значения ниже диапазона, стабилизатор переходит в режим «вытягивания» — поднимает питание, на сколько хватает ресурса трансформатора.
• При скачке выше диапазона, происходит аварийное отключение.
• Импульсные скачки и скачки при отключениях и включениях электроэнергии не пропускаются.
• Регулировка напряжения в стабилизаторе организовано методом переключения добавочных обмоток специального трансформатора.

Переключение осуществляется электронными ключами в момент прохождения синусоиды напряжения через нулевую отметку. Электронные ключи управляются процессором по специальной программе.

Процессор собирает данные с датчиков и коммутирует ключи по заданному алгоритму. Также, процессор не допускает включения более одного ключа и следит за исправностью ключей.

Процессор также собирает данные с сопутствующих датчиков, не обозначенных на схеме (силы тока, нагрева трансформатора, питания процессора, и др.).

В алгоритм программы процессора заложены следующие режимы:

Транзит — режим, когда 220 В на входе нормальное и стабилизатор обеспечивает защиту только от внезапных скачков.
Повышение — режим, когда питание на входе ниже нормы, но в пределах диапазона регулирования, стабилизатор выравнивает его до номинального.
Вытягивание — аварийный режим, когда 220 В на входе ниже нормы и ниже диапазона

Обратите внимание! Стабилизатор не отключается, а поднимает питание, на сколько хватает ресурса трансформатора.
Понижение — режим, когда напряжение на входе выше нормы, но в пределах диапазона регулирования, стабилизатор выравнивает питание до номинального.
Авария — режим, когда 220 В на входе выше диапазона регулирования, стабилизатор отключается, переходя в дежурный режим и «ждет» падения питания.
Задержка включения — режим обеспечивает сглаживание скачка при включении электроэнергии.

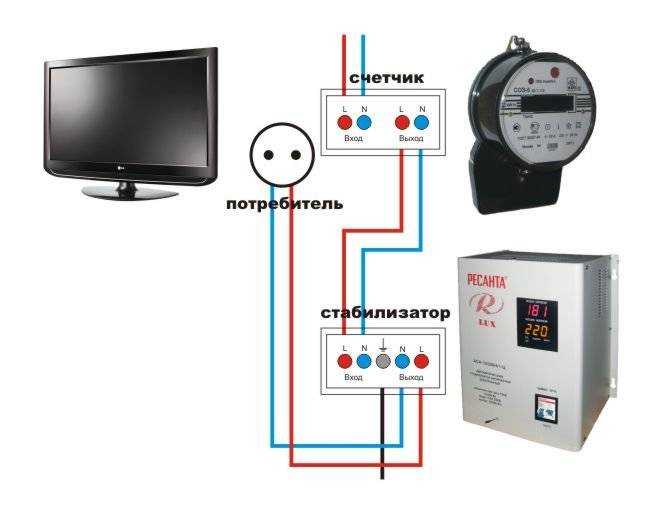

Нужен ли стабилизатор для телевизора

Специалисты по ремонту и изготовлению телевизионной техники часто спорят по поводу этого оборудования – нужен ли он для ЖК монитора нового поколения. Одни утверждают, что они крайне необходимы на телевизоре, а другие говорят, что это бесполезная трата денег и всего лишь маркетинговый ход.

Есть мнения, что подобные защитные устройства – прошлый век и такое оборудование совершенно не подходит для современной техники. Другие эксперты утверждают, что любая бытовая техника сразу же выйдет из строя при резком скачке напряжения, если не установить защитное устройство.

Чтобы избежать таких трудностей, в телевизор устанавливают специальный стабилизатор напряжения, который помогает решить проблему, предотвращая скачки энергии.

ТИРИСТОРНЫЕ СТАБИЛИЗАТОРЫ

   Тиристорные (симисторные) стабилизаторы напряжения производят многие предприятия, как зарубежные, так и отечественные из-за простоты, быстроты сборки и настройки, не афишируя, однако, крупных недостатков в их принципе действия.

ПРИЕМУЩЕСТВА

— Характеризуются малым временем регулирования.

— В режиме стабилизации мощность не теряют. Четко выдерживают паспортные характеристики, т.е. в момент стабилизации выдерживают в точности только то, что написано в паспорте.

— Высокая точность регулирования, производители добиваются этого большим количеством повышающих ступеней

НЕДОСТАТКИ:

— Большое количество повышающих ступеней.

— Каждая ступень — это обрыв фазы. Чем больше ступеней, тем больше провалов.

— Каждая ступень — всплеск, скачек, «шум» в сеть. Чем больше ступеней, тем больше помех.

— Моргание лампочек происходит по той же причине — большое количество повышающих ступеней.

— Дорогая чувствительная аппаратура, особенно аудио-видео техника работает с помехами.

— В целом срок службы бытовой техники сокращается.

— Надо брать с большим запасом по мощности,что чревато ценой.

— Не выдерживают перегрузок по току и по напряжению, даже кратковременных.

— По нижнему порогу отключаются.

— Электрическая схема этих стабилизаторов сделана таким образом, что они всегда отключают нагрузку, когда перегрузки выходят за пределы рабочих характеристик в паспорте. Например, если вдруг напряжение опустилось ниже рабочего входного напряжения, такой стабилизатор отключит всю Вашу бытовую технику. У многих напряжение частенько кратковременно опускается ниже нижнего порога. Тиристорный стабилизатор будет постоянно «дергать» Вашу технику.

— Эти стабилизаторы отключаются не для того, чтобы сберечь Вашу электротехнику, а для того, чтобы сам стабилизатор не вышел из строя. Для тиристоров и симисторов режим перегрузок вреден. Если допускать к ним перегрузки , то эти элементы быстро «горят».

— Выходное напряжение сильно искажено. Это связано прежде всего с особенностью работы самих тиристоров, симисторов. Они излучают очень большой уровень радиопомех и по этим причинам не целесообразно запитывать от тиристоро-симисторных стабилизаторов аудио-видео технику и точные измерительные приборы, так как нормальная работа этих устройств будет искажена.

— У стабилизаторов из этой категории очень большие габариты и вес , опять таки по причине использования коммутирующих ключей на тиристорах или симисторах. Так как тиристоры и симисторы очень сильно греются, то для нормальной работоспособности этих элементов, чтобы не было перегрева, ставятся обязательно радиаторы для охлаждения их во время работы, отсюда большой вес изделия.

— Неоправданно высокая цена относительно других типов стабилизаторов.

↑ Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск: Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле. Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения — там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением № 2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги — контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.
