Схема металлоискателя Клон ПИ АВР
А также схема Clone PI AVR с указанными напряжениями постоянного тока
В интернете есть несколько вариантов разведения печатной платы для металлоискателя Клон Пи АВР. Ниже приведена фотография вполне приличной версии печатной платы .
Для прошивки микроконтроллера, биты конфигурации необходимо расставить следующим образом:
Металлоискатель Clone PI AVR имеет средний уровень сложности изготовления, из за наличия в схеме металлоискателя, программируемого микроконтроллера. Но в остальном его изготовление, не должно вызвать особых трудностей.
Катушка для металлоискателя Clone PI AVR
С металлоискателем Clone PI AVR, можно использовать катушки от импульсных металлоискателей Tracker и Кощей, а также большие глубинные рамки.
Наиболее универсальные диаметры катушки 20-30 см. Такие катушки будут иметь глубину обнаружения 1 – 1,5 метра и сохранят чувствительность к небольшим металлическим объектам (монеты, украшения и т.д.).
Для изготовления универсальной поисковой катушки, вам необходимо на оправку 26-27 см, намотать 23-24 витка обмоточного эмаль провода диаметром 0.7-0.8мм. В качестве оправки можно использовать кастрюльку подходящего диаметра, или изготовить оправку как на фото ниже:
Для изготовления оправки, берем лист фанеры или ДСП. На нем, при помощи циркуля, чертим круг нужным нам диаметром. Затем берем шурупы или саморезы, одеваем на них кембрики . Шурупы с кембриками вкручиваем по периметру нашей окружности, и получаем оправку для намотки катушки.
Катушка мотается в навал. Затем витки плотно сматываем между собой, скотчем, или изолентой. К концам обмотки подпаиваем провод 2*0.75 мм в изоляции.
Подключаем нашу катушку к плате металлоискателя Клон Пи АВР (Для подключения лучше использовать разъем) и проверяем ее работоспособность. Такая катушка подойдет для испытаний и экспериментов, но для реальной работы, ее следует защитить от ударов, влаги и т.д.
Для этого катушку необходимо закрепить в подходящий пластиковый корпус. Мы в своих конструкциях, используем вот такой универсальный корпус.
Катушка закрепляется внутри корпуса, при помощи термоклея, и затем корпус катушки заклеивается дихлорэтаном, или скручивается нержвеющими саморезами.
Для получения подводной катушки, корпус лучше заполнить эпоксидной смолой. Это уменьшит ее пловучести, и предотвратит поподание воды во внутрь корпуса.
А в статье про глубинные металлоискатели описаны способы изготовления глубинных рамок для импульсных металлоискателей.
Прошивки для металлоискателя Clone PI AVR:
- Прошивка версии 1.7.3 для ATmega8 — CPI_PRG_173_AVR
- Прошивка версии 1.7.3A для ATmega8, с измененным алгоритмом автоподстройки грунта — CPI_PRG_173a_AVR
- Прошивка версии 1.8.0 для контроллера ATmega8 — CPI_PRG_180_AVRИзменения:
- Громкость озвучки кнопок приведена в соответствие с основной громкостью.
- Автоподстройка грунта (Ground adjust) теперь работает в 3-х режимах — adaptive, fixing и off(static).
- Защитный интервал теперь может подбираться при включении (auto), использоваться запомненное значение (last), или выбираться пользователем принудительно в диапазоне 2 … 80.
- Добавлен параметр Volume raise, позволяющий уменьшать громкость в начале шкалы (при слабых откликах). Это улучшает устойчивость схемы при низком пороге.
- Убран режим двойной мощности, показавший свою практическую бесполезность.
- При включённой подсветке на индикатор выводится буква «L» (Light).
- Прошивка версии 1.8.1 для контроллера ATmega8, в прошивки исправленны ошибки и снижено энергопотребление — CPI_PRG_181_AVR
Заключение: металлоискатель Clone PI AVR это проверенный и популярный среди радиолюбителей и поисковиков металлоискатель. Он имеет сопоставимую с заводскими металлоискателями глубину поиска и полностью открытую схему и прошивку для его изготовления. К недостаткам металлоискателя следует отнести завышенное энергопотребление.
Видео запуска металлоискателя Clone PI AVR собранного своими руками, и возможности его настройки:
Ссылки в тексте
Этот инструмент знают все — и люди, и роботы (поисковые). Ссылки бывают внутренние (на свои страницы) и внешние (на другие страницы). Глубину просмотра, логично, увеличивают внутренние.
На что ссылаться? На полезную информацию по теме, на статьи, посадочные страницы, товарные позиции. Пишете о мебели в стиле лофт? Ссылайтесь на светильники в стиле лофт. Рассказываете о пластиковых окнах? Ссылайтесь на ручки для пластиковых окон. Написали новую статью? Не поленитесь и вставьте ссылку на нее в старую.
Кстати. Умные SEO-шники говорят, что внутренние ссылки должны открываться в той же вкладке (target=«_self»), а внешние — в новой (target=«_blank»). Если вкратце, исторически сложился функционал браузера с кнопкой «назад», а открытие в новой вкладке уничтожает этот функционал и прерывает сессию, а следовательно плохо влияет на поведенческие факторы.
П О П У Л Я Р Н О Е:
В канун Нового года многих радиолюбителей волнует вопрос: как «оживить» новогоднюю красавицу? Ниже, предлагаются несколько вариантов переключателей ёлочных гирлянд (или обычных разукрашенных ламп), различающихся по степени сложности и реализуемым световым эффектам. Данные устройства можно применять не только на Новый год, они также подойдут для оформления комнаты во время праздников и танцев. Зима не за горами, нужно подумать о тепле. Во многих домах сейчас проведён газ, но в некоторых селениях есть ещё дрова и уголь. Также дрова нужны и для бани. Махать топором трудоёмкое занятие, а если поленья большие, то и вообще расколоть их очень тяжело. Как же облегчить этот труд? Я давно уже задумывался над этим.
Металлоискатель своими руками
Свой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.
Источник
Где выяснить глубину просмотра сайта
Чтобы отследить данную характеристику, необходимо настроить один из сервисов отслеживания: Яндекс.Метрику или Google Analytics.
Яндекс.Метрика Глубина просмотра сайта в Метрике отображается на первой же странице, открывающейся при входе. Так вы можете просмотреть сводку.
Если интересны более подробные данные, то пройдите в раздел «Отчеты», выберите «Стандартные отчеты», затем «Посетители» и наконец «Глубина просмотра». Теперь можно отследить изменение данного параметра за определённый период времени или сравнить его с другими характеристиками, например с общим количеством посещений.
Нужен более качественный анализ? Тогда можно увидеть данные по различным категориям: можно сортировать по полу, возрасту, источникам и так далее
Допустим, можно отследить глубину просмотра сайта среди мужчин в возрасте от 18 до 24 лет или женщин из России.
Рекомендуем уделить внимание и тому, с каких устройств осуществляются просмотры. Если выяснится, что с телефонов их число меньше, нежели с ноутбуков или компьютеров, то это повод задуматься над дизайном мобильной версии, так как пользователям, скорее всего, попросту неудобно.
Google Analytics Если вы решили использовать Google Analytics, то учтите, что там интересующий нам параметр называется «Страниц/сеанс»
Узнать его можно также в сводке или же перейти в «Аудитория» — «Обзор». Функционал здесь схож с Метрикой.
Металлоискатель своими руками — описание работы схемы.
Его чувствительным элементом является колебательный контур генератора, собранного по классической схеме на транзисторе VТ1. При этом с помощью резистора R1, от которого зависит глубина обратной связи, генератор установлен в особый режим, очень чувствительный к добротности колебательного контура. Последняя, в свою очередь, зависит от среды, в которой находится контур.
Глубина возбуждения генератора определяет постоянное напряжение в точке «А». Поскольку это напряжение зависит не от частоты, а лишь от глубины возбуждения генератора, это, к сожалению, не дает возможности дифференцировать обнаруживаемые металлы по их магнитным свойствам, но благодаря этому к катушке не предъявляется высоких требований по жесткости и другим параметрам для достижения требуемой чувствительности.
Постоянное напряжение, снимаемое с точки «А», через экранированный провод (любой марки) поступает на двухкаскадный усилитель, собранный на двух ОУ, входящих в состав микросхемы DA1.
Конденсатор С4 желательно подключить не к общему проводу, а именно так, как показано на схеме — к плюсу питания для исключения положительной обратной связи.
Диоды VD1 и VD2 — кремниевые, с малым обратным током. Они необходимы для быстрого восстановления режимов усилителя при обнаружении больших металлических предметов. На ОУ DA1.3 собран генератор звуковой частоты, возбуждение которого происходит при уменьшении разности потенциалов на инвертирующем и не инвертирующем входах.
С помощью диодов VD3 и VD4 напряжение на входах ограничивается, и достигается эффект управления частотой. Это весьма полезное свойство, т. к. при наличии некоторого навыка изменение частоты помогает не только определить местонахождение предмета, но и оценить его величину. Диоды VD3 и VD4 должны иметь минимальное падение напряжения в прямом включении (например, можно использовать КД419). На элементе DA1.4 собран инвертор, служащий для увеличения громкости звучания пьезоизлучателя.
Настройка генератора производится следующим образом. Вместо постоянного резистора R1 устанавливается переменный резистор сопротивлением 10 кОм, и движок его выводится в положение, соответствующее максимальному сопротивлению.
При уменьшении его сопротивления напряжение в точке «А» тоже будет уменьшаться, как показано на рис. слева. В какой-то момент оно прекратит уменьшаться и начнет увеличиваться. Необходимо зафиксировать момент, когда напряжение в точке «А» станет минимальным, измерить соответствующее ему сопротивление переменного резистора и обязательно заменить его на постоянный с тем же сопротивлением.
Генератор располагается на отдельной маленькой плате в непосредственной близости с катушкой. Все детали генератора должны быть прецизионными. Транзистор может быть практически любым структуры p–n–p, даже германиевым с малым усилением. Конденсатор С1 желательно будет подобрать с емкостью в пределах 5–20 нФ (502 — 203) по максимальной чувствительности контура. Иногда хороший результат бывает при подключении С1 не к обмотке II, которая является базовой, а к общему проводу. Конденсаторы С1 и С2 желательно пленочные с малым ТКЕ.
Катушка контура имеет диаметр 14–16 см, на ней намотано 260 витков провода диаметром 0,2–0,5 мм в лаковой изоляции с отводом от сто шестидесятого витка. Если катушка собрана добросовестно, то чувствительность прибора окажется заметно выше (до 15–20 см для монеты).
Очень простым и достаточно жестким получается каркас катушки изготовленный из трех кружков гофрированного картона. Средний кружок должен быть несколько меньшего диаметра, чем крайние. Кроме жесткости, гофрированный картон обладает неплохими теплоизоляционными свойствами, что можно использовать для повышения стабильности работы устройства.
Так, если генератор собран на чип-элементах (смд), его можно легко разместить между слоями картона, что резко снизит воздействие на него перепадов и изменений температуры. Экранировать или теплоизолировать остальную часть устройства не обязательно.
Устройство должно питаться от стабилизированного источника. Один из вариант стабилизатора приведен на рис. выше. В качестве стабилизатора можно использовать импортную микросхему L7808 со стабилизацией на 8 В или отечественный аналог.
Описание работы металлоискателя
Построен металлоискатель на lm324. Датчиком является катушка L1 входящая в состав колебательного контура генератора, построенного на транзисторе VТ1 по типовой схеме.
Посредством сопротивлений R1 и R2, определяющих глубину ОС, генератор металлоискателя переведен в особый режим работы, крайне чувствительный к добротности колебательного контура схемы. Эта добротность напрямую зависит от окружающих предметов (грунта) находящихся вблизи контура. От степени возбуждения колебательного контура зависит изменение напряжения в точке «F»
Так как данное напряжение связано со степенью возбуждения генератора, а не от частоты, то это, пожалуй, единственный минус данной схемы, поскольку не позволяет определять металлы по их магнитным свойствам. Но с другой стороны из-за этого упрощается изготовление поисковой катушки, поскольку к ней не предъявляются особые требования.
Чувствительность данного металлоискателя составляет около 20 см на монеты при добротно сделанной катушки. Для изготовления катушки необходимо на трехлитровую банку намотать 200 витков медного провода диаметром 0,3…0,4 мм с отводом от середины. Катушка соединена с платой любым экранированным проводом.
Напряжение постоянное, создающееся в точке «F», идет на двухкаскадный усилитель, построенный на 2-х операционных усилителях LM324 (DA1). Диоды VD1, VD2 кремниевые и желательно их подобрать с небольшим обратным током.
На операционном усилителе DA1.3 построен генератор звуковой частоты, активизация которого возникает при снижении разности напряжений на его обоих входах. Для усиления звучания пъезоэлемента на ОУ DA1.4 построен инвертор.
Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж
Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.
Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.
Схема металлоискателя Малыш ФМ
Схема металлоискателя Малыш ФМ
Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.
Обратите внимание! Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!
Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:
Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.
Изготовление катушки для металлоискателя МАЛЫШ ФМ
Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.
Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.
Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).
На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:
Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).
Видео, как работает металлоискатель Малыш ФМ:
Увеличение срока службы батареи
Чтобы устройство IoT прослужило годы, производители используют Bluetooth с низким энергопотреблением в качестве технологии беспроводной сети. Эти устройства Bluetooth с низким энергопотреблением (BLE) могут подключаться к центральному концентратору, где сигналы могут обрабатываться и предоставляться в облачную интернет-службу. Устройства WiFi могут потреблять до десяти раз больше тока, чем сопоставимое устройство BLE.
Препятствия являются самым большим ограничивающим фактором для BLE, но типичные сигналы могут распространяться на расстояние 40-400 м, а некоторые модели дальнего действия достигают 1000 м
Эффективное энергопотребление важно, поскольку эти устройства будут получать питание 24 часа в сутки, 7 дней в неделю. Некоторые устройства могут находиться в удаленных или труднодоступных местах, например, в ядерном реакторе или кардиомониторе
Поскольку устройства IoT становятся меньше, потребность в эффективном энергопотреблении становится еще более очевидной.
Чтобы увеличить или сохранить срок службы батареи, есть несколько приемов, которые можно реализовать при проектировании устройства IoT. Один из приемов заключается в том, чтобы максимально уменьшить мощность, когда устройство не осуществляет активный мониторинг или передачу данных. Этот режим обычно называют «режимом ожидания» или «спящим» режимом, и в нем остается включенным только самое необходимое, а все другие функции или функции отключены. Режим «ожидания» или «спящий» режим может быть запрограммирован в прошивке устройства, так что клиенту или конечному пользователю не нужно будет вносить какие-либо настройки. Устройство автоматически выходит из режима ожидания, когда этого требует система. Некоторые устройства даже позволяют использовать дополнительную функцию «глубокого сна», чтобы уменьшить количество дополнительных функций. Эти небольшие схемы могут работать много лет с одной батареей.
Другим вариантом энергосбережения является анализ энергопотребления системы на основе событий и разработка эффективных схем внутри устройства. Энергопотребление устройства отслеживается при возникновении различных системных или экологических событий. Затем собранные данные будут проанализированы, и разработчики смогут внести изменения в устройство в надежде повысить эффективность энергопотребления.
Безопасность при эксплуатации
Иногда, не все каналы lm324 используются в проекте. Если это так, то неиспользуемые должны быть подключены таким образом, чтобы не влиять на другие. Варианты подключения неиспользуемых каналов смотрите в даташите производителя.
При определенных условиях полярность выходного напряжения может стать инвертированной, что может повредить микросхему. Это характерно в схемах компаратора и повторителя напряжения. Для того, чтобы избежать появление отрицательного напряжения (инверсии фазы) на входе, производители рекомендуют добавлять последовательно на неинвертирующий вход схемы резистор, который будет ограничивать входной ток до 1 мА и ниже. Такая величина входного тока позволит снизит риск повреждения устройства.
Все входы операционных усилителей не должны быть подключены на землю на прямую. Всегда необходимо добавлять некоторое сопротивление, чтобы ограничить ток до 10 мА и меньше. Все входные контакты должны включать диод от входа до Gnd. В схемах с двумя источниками питания, контакт Gnd будет отрицательным. Тем не менее, во время включения, выключения питания или случаях внезапной неисправности по напряжению, вывод Gnd может стать положительным. Если это произойдет, то по заземленному входному контакту потечет большой ток, способный повредить микросхему.
Добавление последовательного резистора от 1 кОм до 10 кОм на входе может избавить ее от поломки.Не допускается подключение к источнику питания с обратной полярностью, так как lm324n может перегреться и выйти из строя.
Производители
Ниже представлены даташит основных производителей lm324:
Texas Instrument;
ON Semicondactor;
Производитель российского аналога микросхемы Электроника и связь.
Как сделать металлоискатель ПИРАТ своими руками — необходимые компоненты для сборки
Для изготовления самодельного металлоискателя необходимо заранее приготовить несколько предметов — это поисковый круг с катушкой, электронный блок управления и штанга-держатель. Детально рассмотрим требования к каждой детали.
Поисковый круг
Его можно вырезать из строительной фанеры, пластика либо другого диэлектрического материала. Заготовка должна быть в виде обода диаметром 180–210 мм с обвитым на нём обмоточным проводом (24–25 витков) сечением 0,5 мм. Для увеличения дистанции обнаружения, поисковый контур делают диаметром 260–270 мм и обматывают таким же проводником в количестве 21–22 витков.
Чтобы легче было сопоставить диаметр поискового круга для металлоискателя ПИРАТ с количеством витков и сечением провода, ознакомьтесь с таблицей:
Штанга-держатель
В качестве этой детали можно использовать любой диэлектрический длинномер. Это может быть полимерная трубка, деревянный держатель огородного инструмента или швабры. На нижнем конце штанги крепят поисковый круг. Вверху в большинстве случаев крепят корпус электронного блока управления. Длину штанги определяет сам хозяин оборудования, она должна соответствовать его росту.
Блок управления
Для корпуса ЭБУ (электронного блока управления) используют различные коробчатые изделия из пластика. Главное, чтобы в корпусе свободно, но в то же время компактно могла поместиться схема прибора и элементы питания. Начинка электроники собирается на основе транзисторов и микросхем.
Самодельный простой металлоискатель. Пошаговая сборка
Сегодня хочу исполнить свою давнюю мечту-это сборка металлоискателя.
Дело в том что я житель простой деревни и заброшенных домов у нас целая куча, хотелось бы пройти по огородам с металлоискателем, а вдруг найду золотые монетки.
Металлоискатель должен быть чувствительным и главное простым в сборке.
Обратил свое внимание на простую схему металлоискателя приставки. Да все потому что в металлоискатель работает на пару с простым приемником на средние или длинные волны
Да все потому что в металлоискатель работает на пару с простым приемником на средние или длинные волны.
Схема нашей сегодняшней конструкции представляет с собой обычный LC генератор и работает она на чистоте 140 КГц.
А вот и наша схема:
Как мы видим схема состоит из одного транзистора структуры N-P-N.
Четырех неполярных конденсаторов, один электролитический конденсатор и два резистора.
Схема очень проста и удобна вы сами с легкостью сможете собрать этот металлоискатель приставку.
Самой главной деталью в этой схеме является катушка, вот с него и начнем сборку.
Для изготовления катушки (колебательного контура) я взял лакированный провод 0,25-0.5 мм и намотал в кольцо диаметром 15 см.
Количество витков у меня составляет 16.
Вообще подойдет любой провод лакированный,обмоточный,монтажный.
Я снял провод с экрана размагничивания кинескопов.
После намотки провода в кольцо я припаял к концам обмотки гибкие провода и все это дело хорошо замотал изо лентой.
Вырезал под нашу обмотку из двп основание и приклеил его на супер клей.
Для крепления ручки металлоискателя просверлил отверстия основании.
Можно переходить к подбору радиокомпонентов.
Резисторы и конденсаторы могут быть любого типа, а транзистор я взял КТ315 с любой буквой.
Батарея питания крона на 9 вольт, электролитический конденсатор на 47мк и 12 вольт.

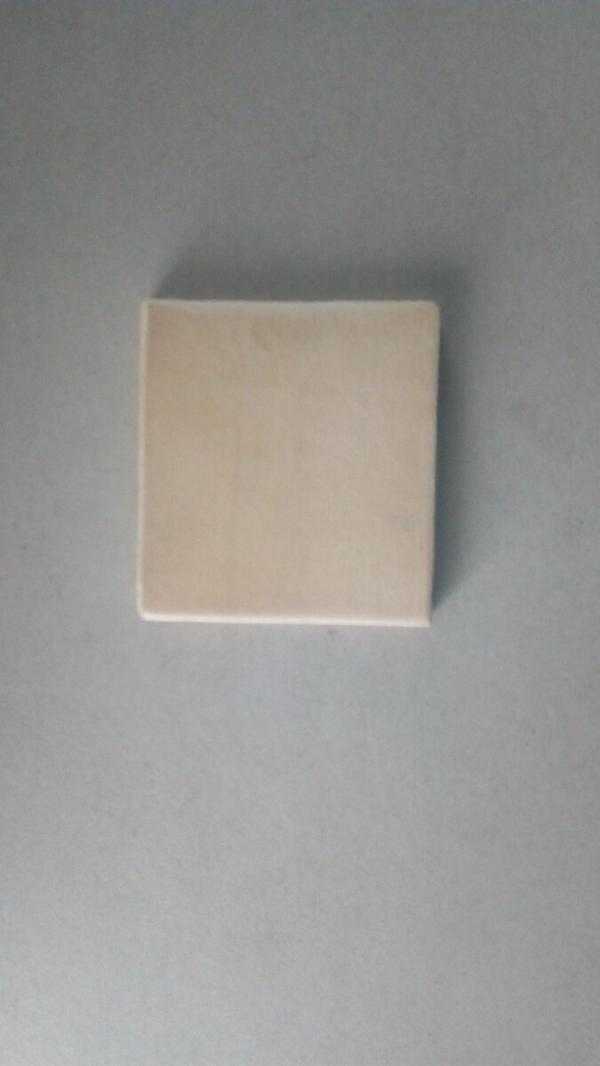

Основание под радиокомпоненты вырезал из фанеры размерами 6,5 на 6 см.
Прежде чем начинать резать, поставьте все радиокомпоненты на фанеру и уже основываясь по расположению начертите линии реза на фанере.
Вырезанную деталь я прошелся несколько раз шкуркой для придания ему благородного вида.
На листке бумаги начертил полностью схему нашего металлоискателя с местами расположения и с соединениями.
Далее вырезал его в масштабе один к одному.
По начерченной схеме делаем проколы шилом ля установки опорных стоек для радиоэлементов.
В качестве опорных стоек я использую отрезок от медного прутка зачищенный от лака и залуженный для удобства пайки в дальнейшем.
Более толстые медные отрезки буду использовать в качестве контактов для удобной пайки внешних компонентов таких как колебательный контур и батарея.
На заранее проколотые и подготовленные отверстия прибиваем опорные стоики.
Контактные отрезки загибаем.
Теперь можно запаивать соединительные провода.
Это я для красоты загнул их ну а вы же можете просто проложить провод без никаких изгибов.
Согласно нашей схемы припаиваем сами радиоэлементы.
Для пайки лучше воспользоваться пинцетом, руки обжигает паяльник, проверенно.
Все компоненты я разместил на основу из двп в центре катушки.
Катушку подпаял к своим законным контактам,батарею питания и выключатель разместил на основе металлическими держателями которые в крутил маленькими саморезами.
Осталось прикрутить ручку и проверять данный металлоискатель.
Включаем карманный радиоприемник и настраиваем его на частоту 140 КГц пока не услышим в радиоприемнике звук похожий на скрип.
Когда металлоискатель подводим к металлическому предмету тональность звука меняется, значит все прекрасно работает.
Пора одевать сапоги и испытывать нашу приставку.
Я вам так скажу вроде схемка простая, но чувствительность у собранного металлоискателя не уступит мне кажется магазинным конструкциям.
Монету которую я закопал для проверки на глубину 20 см удалось обнаружить и это не может не радовать.
А в конце скажу что для получения еще лучшей чувствительности разместите катушку под двп, это я уже на следующий день проверил.

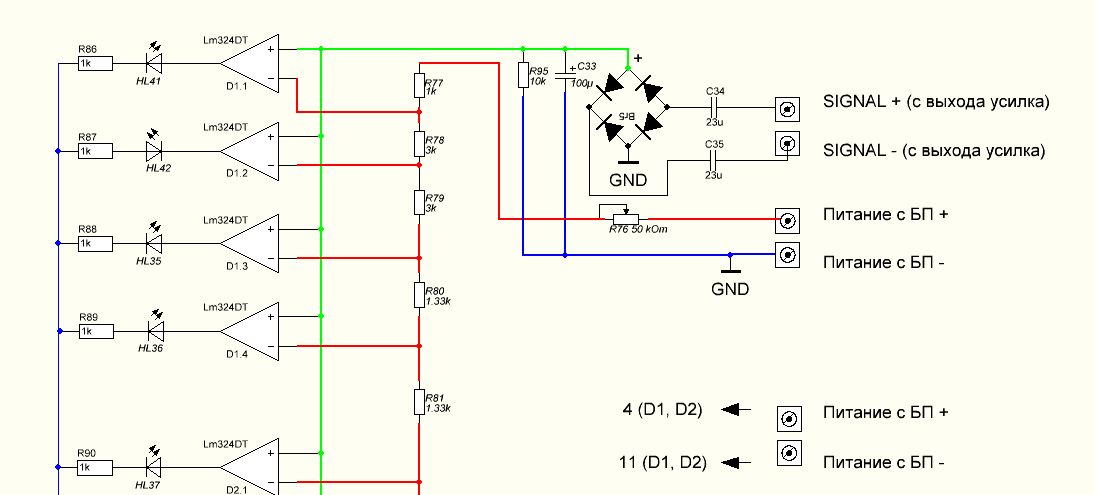

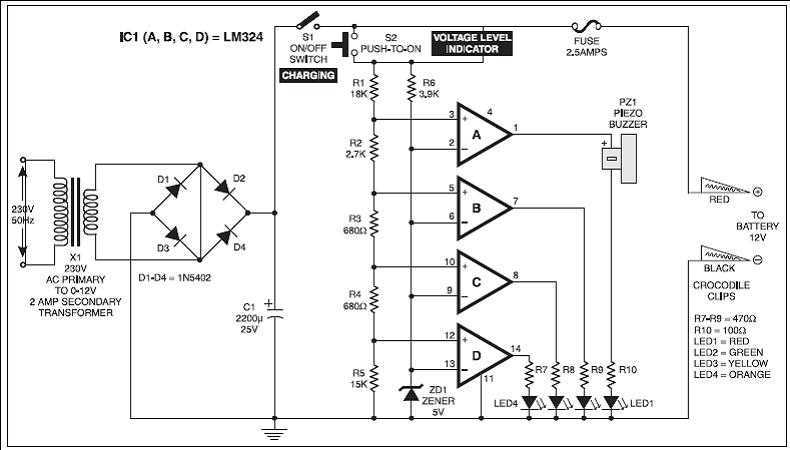

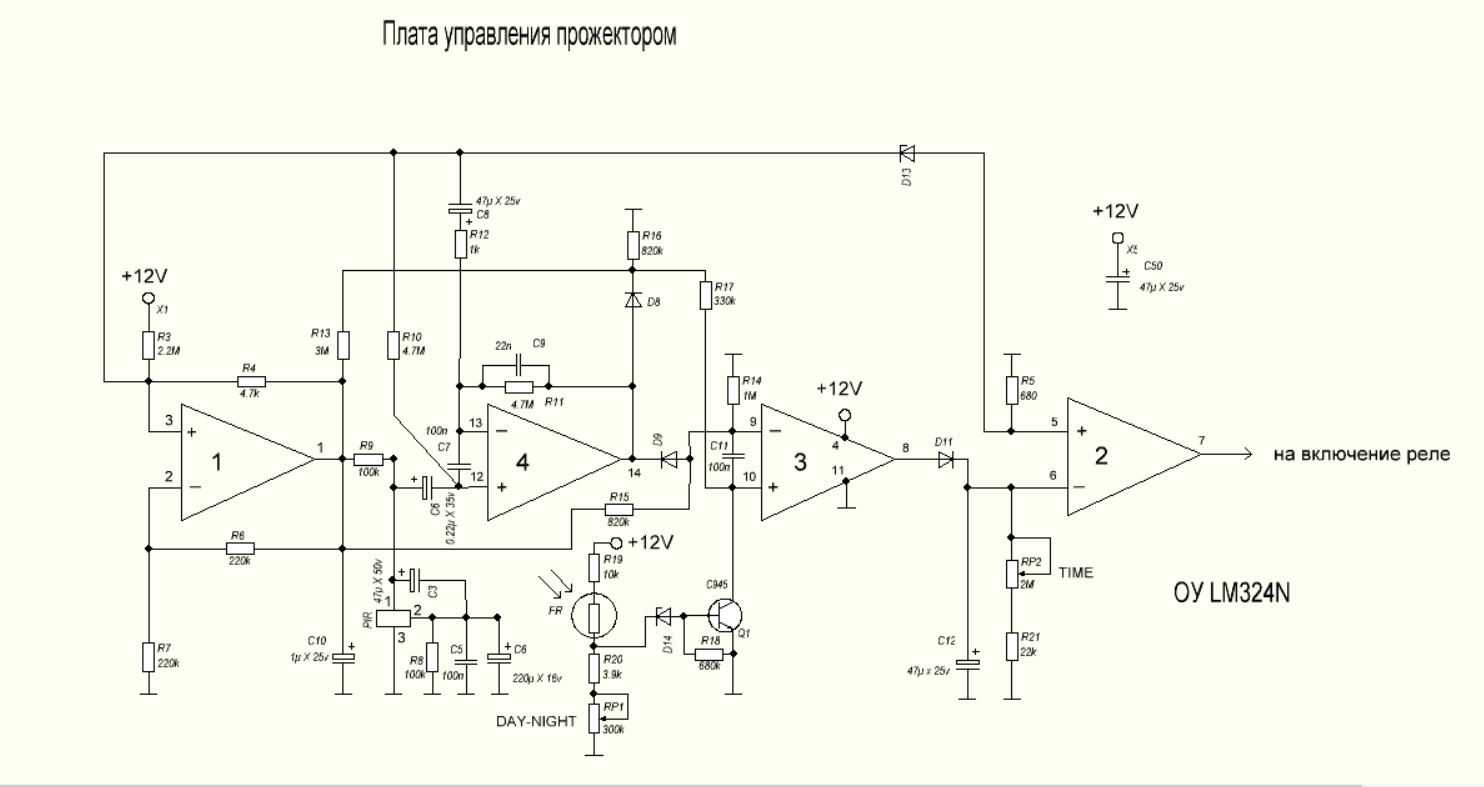

Обзор моделей и цен
Конфигурация выводов
Она производится в корпусах DIP-типа: пластиковом CDIP, керамическом PDIP или SO-типа для поверхностного монтажа: SOIC, TSSOP. Конструктивно устройство имеет 14 выводов. Поэтому, в некоторых технических описаниях, встречается обозначение DIP-14 или SO-14.
Назначение выводов для разных корпусов идентичное: 2,3, 5,6, 9,10, 13,12 — входы, 1,7,8,14 – выход, 4 – плюс источника питания, 11 – минус источника питания.
Технические характеристики
Электрические параметры (при Uпит. +5 В и TA +25 °C):
- Напряжение смещения на входе Uсм (VIO) от 2…7 мВ (mV);
- Входной ток смещения Iвх.(IIB) от 45…100 нА (nA);
- Выходное нап. Uвых.(Vout): от 0… Uпит. – 1,5 В (V);
- Коэффициент усиление (K): 100 дБ (dB);
- Ширина полосы пропускания (f) 1 МГц;
- Ток потребления без нагрузки Iпот. (ICC): не более 700 мкА (µA);
- Разность входных токов (ток сдвига) Iсдв. (IIO) от 5…30 нА (nA);
- Рассеиваемая мощность PР макс (P tod) зависит от типа корпуса: PDIP 1130 мВ(mW); CDIP 1260 мВ(mW); SOIC 800 мВ(mW).
- Диапазон рабочих температур окружающей среды TA: 0…+70°C;
- Температура хранения Tхран. (Tstr):-65… +150 °C.
Параметры lm324 разных компаний немного отличаются друг от друга, поэтому при разработке своих схем рекомендуется ознакомиться с официальной технической документацией на применяемое устройство от конкретного производителя.
Дифференциальный диапазон входного напряжения достигает напряжения питания. Для lm324 нижний предел диапазона входного синфазного сигнала на 0,3 В ниже, чем V—, а размах выходного напряжения ограничен снизу значением V—. Как на входах, так и на выходе предельное значение состовляет на 1,5 В меньше, чем V+.
Частота единичного усиления fi (от 100 КГц до 30 МГц), это частота на которой коэффициент усиления микросхемы (К) становится равным единице (0 дБ).
Имеет внутреннюю частотной коррекции для единичного усиления.
Диапазон входного синфазного напряжения включает землю.
Длительность короткого замыкания Tкз (Tsc) на выходе неограниченна.
