Мощный металлоискатель Pirat своими руками
Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может «видеть» монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.
В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.
Видео работы с металлоискателем:
Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot — это название сайта разработчиков, где была и выложена самоделка. По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.
Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.
Материалы и инструменты для сборки: — микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) — на ней строится передающий узел; — транзистор IRF740; — микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел); — провод ПЭВ 0.5 (для наматывания катушки); — транзисторы типа NPN; — материалы для создания корпуса и так далее; — изолента; — паяльник, провода, прочий инструмент.
Остальные радиокомпоненты можно увидеть на схеме. Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.
Процесс сборки металлоискателя:
Шаг первый. Создаем печатную плату
Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.
Шаг второй. Устанавливаем электронные элементы на платуШаг третий. Источник питания для металлоискателя
Шаг четвертый. Собираем катушку для металлоискателя В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода. Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
Если есть осциллограф, то с помощью него можно померить частоту на затворе транзистора Т2. Длительность импульса должна составлять 130-150 мкс, а нормальная рабочая частота равна 120-150 Гц.
Как работать с металлоискателем
После включения прибора нужно подождать около 10-20 секунд, чтобы работа металлоискателя стабилизировалась. Теперь можно крутить резистор R13 для настройки. После этого можно приступать к поиску.
imp_tranz.rar (скачиваний: 11565)
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:
| Металлоискатель Малыш FM и малыш FM-2 | ||
| Принцип работы | Электронного частотомера FM | |
| Дискриминация металлов | есть (Черный и все остальные) | |
| Максимальная глубина поиска | 0,6 метра | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 19 кГц | |
| Уровень сложности | начальный |
| Металлоискатель ПИРАТ | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 1,5 метр | |
| Программирумые микроконтроллеры | нет | |
| Рабочая частота | — | |
| Уровень сложности | начальный |
| Металлоискатель ШАНС | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 метр | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний |
| Металлоискатель Clone PI | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний |
| Металлоискатель Clone PI AVR | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний |
| Металлоискатель Clone PI W | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний |
| Металлоискатель Квазар | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4 — 17 кГц | |
| Уровень сложности | Средний |
| Металлоискатель Квазар ARM | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4 — 16 кГц | |
| Уровень сложности | Средний |
| Металлоискатель Соха 3TD-M | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 5 — 17 кГц | |
| Уровень сложности | Средний |
| Металлоискатель Фортуна | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Средний |
| Металлоискатель Фортуна ПРО-2 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Высокий |
| Металлоискатель Фортуна М2 и М3 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Высокий |
| Металлоискатель Фортунам М | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1,5 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 7 — 16 кГц | |
| Уровень сложности | Высокий |
| Металлоискатель ТЕРМИНАТОР-3 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 метр (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | нет | |
| Рабочая частота | 7 — 20 кГц | |
| Уровень сложности | Высокий |
Металлоискатель на микроконтроллере ATtiny2313A
В «Забаве» использован принцип «частотомер». Работает металлоискатель в динамическом режиме (реагирует на металл, только при движении датчика). Имеется регулировка чувствительности. Металлоискатель с дискриминацией (селективность). С помощью металлоискателя «Забава» можно отличать на слух сигналы на мелкие железные предметы (гвозди, гайки, проволоку и т. д.) от сигналов на предметы из цветных металлов. Железные предметы с большой площадью поверхности определяются как цветные.
Технические характеристики металлоискателя «Забава»:
- напряжение питания – 9-12 В;
- потребляемый ток – 17-20 мА.
Расстояние обнаружения (на воздухе):
- монета диаметром 25 мм – 11-12 см;
- медная бляха (5 на 8 см) – 21см;
- алюминиевая крышка (диаметром 20 см) – 35 см;
- максимальное расстояние обнаружения – 60 см.
Самодельный металлоискатель «Пират»: схема и подробное описание сборки
Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).
Детали для сборки металлоискателя
Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:
- Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
- Проводы и изоленту.
- Наушники (подойдут от плейера).
- Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
- Микросхемы: К157УД2 и NE
- Керамический конденсатор − 1 нФ.
- 2 плёночных конденсатора − 100 нФ.
- Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
- Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
- 2 диода 1N148.

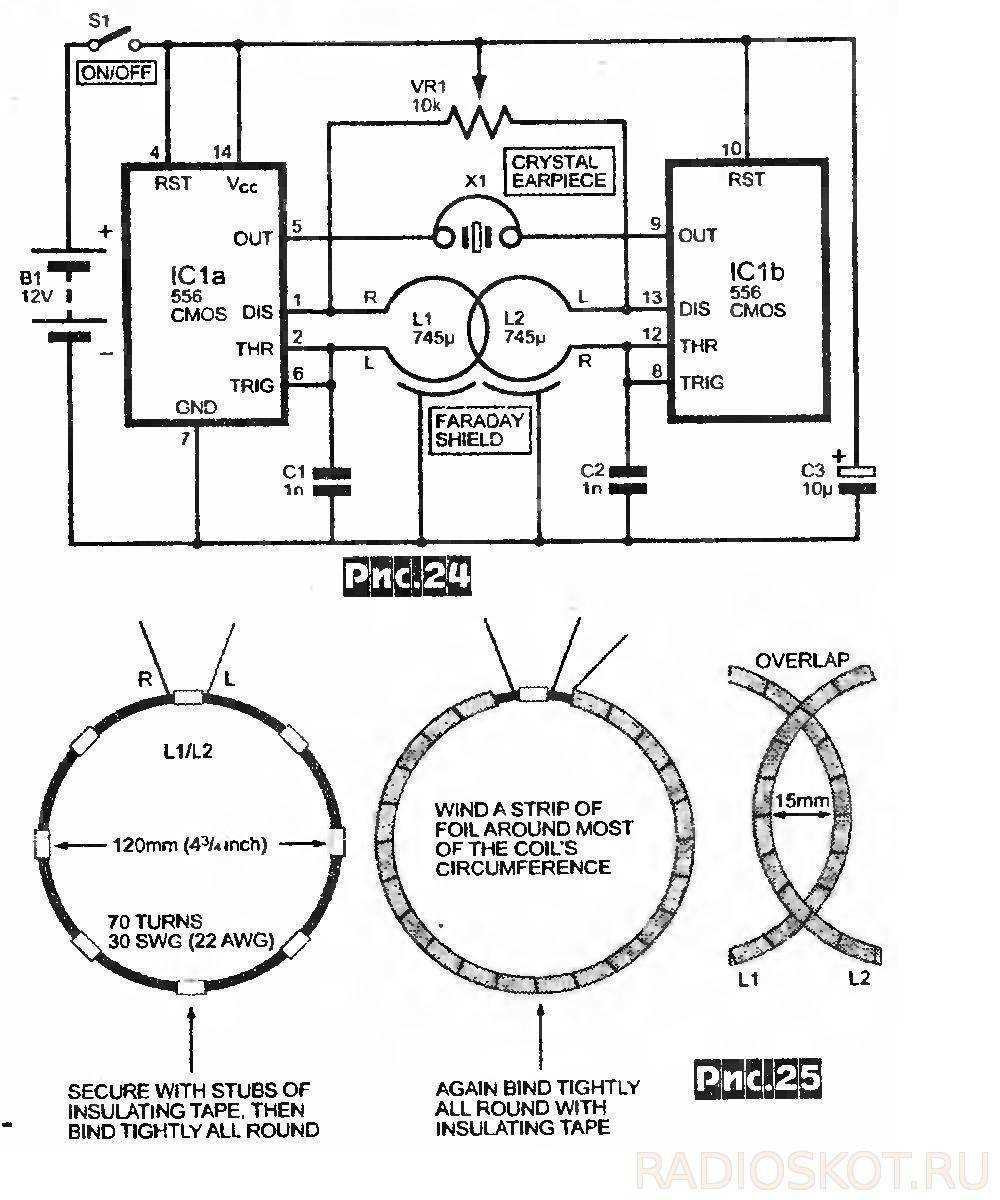

Схемы металлодетектора для изготовления своими руками
Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.
Приёмный узел на микросхеме Пират
Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.
Схема сверхчувствительного металлодетектора Пират–4
Как собрать металлоискатель без использования микросхем
В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

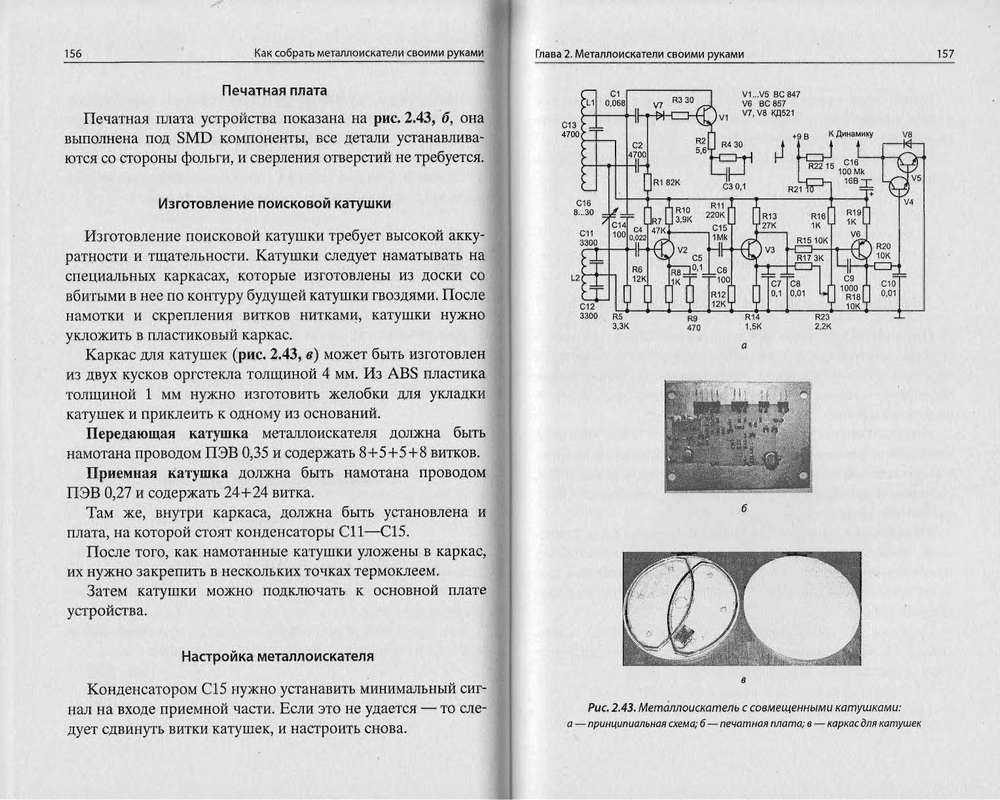

Как собрать печатную плату металлоискателя своими руками
Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.
Плата металлоискателя Пират с динамиком
Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

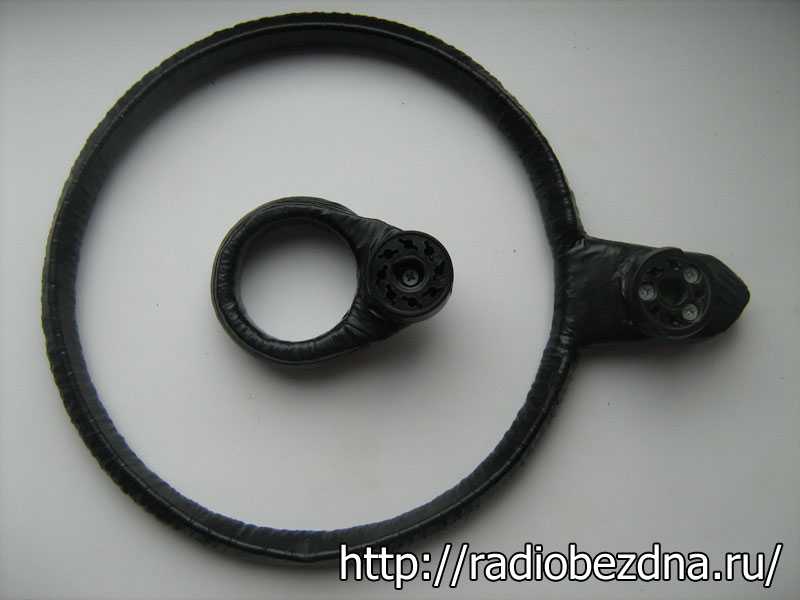

Как сделать катушку для металлоискателя своими руками
Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.
Катушка из медной проволоки на деревянной основе
| Иллюстрация | Описание действия |
|
|
Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку. |
| Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах. | |
| Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах. | |
| Подсоедините контур к устройству и протестируйте его работу. |
Катушка из витой пары за 5 минут
Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.
| Иллюстрация | Описание действия |
| Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны. | |
| Зачистите обмотку и освободите жилы для соединения. | |
| Соединяем жилы согласно схеме. | |
| Для лучшего крепления спаяйте их паяльником. | |
| Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм. |
Подробная инструкция металлоискателя терминатор 3 своими руками
Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.
Для начал следует подготовить необходимое оборудование, а именно:
- мультиметр, который измеряет скорость.
- LC метр.
- Осциллограф.
Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:
- Включить питание.
- Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
- Коснуться пальцами разъема датчика.
- При включении должен мигнуть, а затем погаснуть светодиод.
Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.
Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.
На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.
Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.
Список деталей для металлоискателя терминатор 3
В качестве деталей для металлоискателя трио понадобятся:
При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.
Основные параметры
Мы уже выяснили, что строятся глубинники по двум разным схемам. И для каждой схемы важны свои конструктивные параметры. Для RF — расстояние между катушками и их размер. А для PI — размер рамки и мощность.
Подбирая оптимальные конструктивные параметры, конструкторы добиваются от металлоискателей достижения определённых характеристик. О них ниже.
Глубина обнаружения
У Фишера Джемини заявлена глубина обнаружения до 9 метров, но непонятно, что именно он на этой глубине обнаруживает — вероятно, танки римской империи.
Реально с глубинниками искать пушечные ядра на полуметровой глубине, метеориты, обнаруживать блиндажи по печкам в них. До трёх-пяти метров.
Читай также:
Частота работы
Для PI частоты в районе всего 100-500 герц, поэтому при работе рядом с ЛЭП неплохо бы иметь отстройку от электромагнитных помех — токи в ЛЭП имеют частоты того же порядка — 50 или 60 Гц.
Для RF такие проблемы не актуальны.
Что такое рамка для глубинника

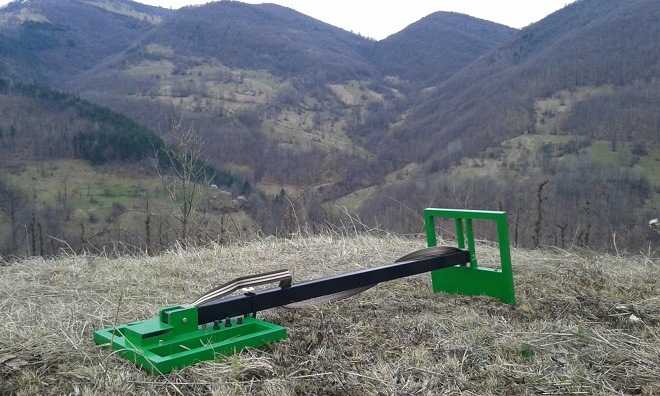

Рамками оперируют приборы, построенные по схеме PI. Рамка — это квадратная катушка из одного контура. Сторона рамки может быть очень большой, но реально максимальный габарит — 2 метра. Свыше уже сложно обеспечить жёсткость конструкции, да и вес уже слишком велик — без телеги, построенной без единого гвоздя, не обойдёшься.
Читай также: ТОП-5 самых дорогих металлоискателей на сегодня в мире. Краткий обзор этих моделей.
В чем разница между глубинниками с рамкой и с катушкой
Использование глубинника с катушкой возможно для обычного поиска, но металлоискатели по схеме VLF при поиске монет эффективнее. Глубинник начинает отрабатывать свою цену только с рамкой. Не зря большинство глубинников PI продаётся как комплект рамки и блока управления. Штанги и катушки — дополнительные аксессуары.
Чем глубинные металлоискатели отличаются от прочих
Глубинные металлоискатели могут напоминать обычные. Но это частные случаи. Глубинник, в отличие от обычного монетника, выглядит или как рамка или как большая гантель, которую оператор несёт за ручку.
То же в равной степени относится и к глубинным насадкам — такие есть для Garrett 2500, для XP Deus.
Читай также: Teknetics Liberator — отзывы клиентов, видео с находками и разбор до костей аппарата.
Простой металлоискатель на транзисторах
Принцип работы металлоискателя сводится к тому, что при приближении металлического предмета к катушке индуктивности генератора — основного узла прибора — частота генератора изменяется. Чем ближе предмет и чем он больше, тем сильнее его влияние на частоту генератора.

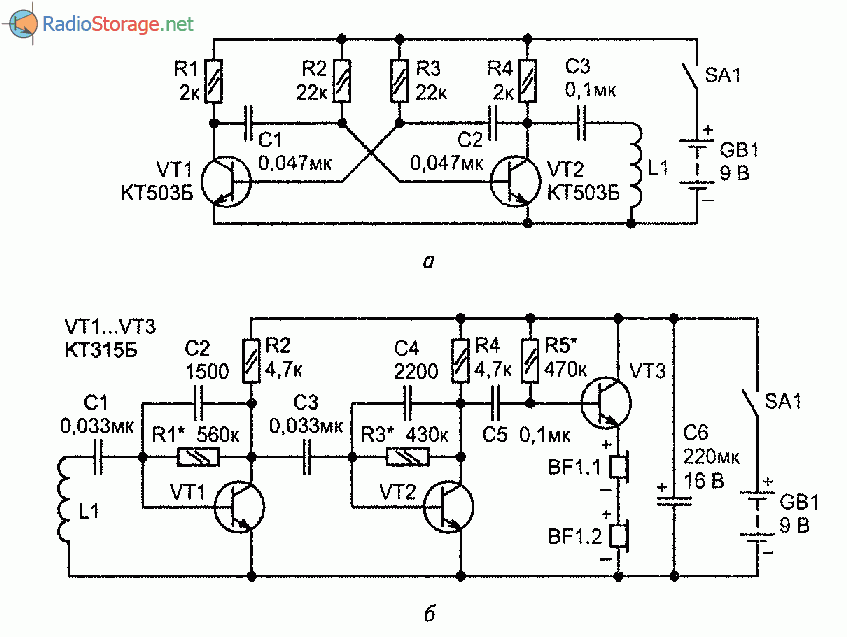

Рис.1. Принципиальная схема металлоискателя на транзисторах
А теперь рассмотрим конструкцию простого металлоискателя собранного на двух транзисторах. Схема металлоискателя представлена на рис.1. Генератор выполнен на транзисторе VT1 по схеме емкостей трехточки. Генерация образуется из-за положительной обратной связи между эмиттерной и базовой цепями транзистора. Частота генератора зависит от емкости конденсаторов С1-С3 и индуктивности катушки L1. При приближении катушки к металлическому предмету индуктивность ее изменяется- увеличивается, если металл ферромагнитный, например железо, и уменьшается, если металл цветной- медь, латунь.
Но как проследить за изменением частоты? Для этого служит приемник, собранный на втором транзисторе. Это тоже генератор, собранный, как и первый, по схеме емкостной трехточки. Частота его зависит от емкости конденсаторов С4-С6 и индуктивности катушки L2 и не намного отличается от частоты первого генератора. Нужную разность частот подбирают подстроечником катушки. Кроме того, каскад на транзисторе VT2 совмещает в себе и функцию детектора, выделяющего колебания низкой частоты поступающих на базу транзистора высокочастотных колебаний. Нагрузкой детектора являются головные телефоны BF1; конденсатор С1 шунтирует нагрузку для колебаний высокой частоты. Колебательный контур приемника индуктивно связан с контуром генератора, поэтому в коллекторной цепи транзистора VT2 протекают токи частотой обоих генераторов, а также ток разностной частоты, иначе говоря, частоты биения. Если, к примеру, частота основного генератора 460 кГц, а частота генератора приемника 459 кГц, то разностная составит 1кГц, т. е. 1000Гц. Этот сигнал и слышен в телефонах. Но стоит приблизить поисковую катушку L1 к металлу, как частота звука в телефонах изменится- в зависимости от вида металла она или понизится, или станет выше.
Рис.2. Конструкция катушки
Вместо указанных на схеме подойдут П401, П402 и другие высокочастотные транзисторы. Головные телефоны- высокоомные ТОН-1 или ТОН-2, но их капсюли нужно включать параллельно, чтобы общее сопротивление составило 800. 1200 Ом. Громкость звука в этом случае будет несколько выше. Резисторы- МЛТ-0,25, конденсаторы- КЛС-1 или БМ-2. Катушка L1 представляет собой прямоугольную рамку размерами 175х230 мм, состоящую из 32 витков провода ПЭВ-2 0.35 (подойдет провод ПЭЛШО 0.37).
Конструкция катушки L2 показана на рисунке 2. В двух бумажных цилиндрических каркасах 6 размещены отрезки стержня диаметром 7 мм из феррита 400НН или 600НН: один (1) длинной 20. 22мм, закрепленный постоянно, другой (2)-35. 40мм (подвижный- для подстройки катушки). Каркасы обернуты бумажной лентой 3, поверх которой намотана катушка L2 (5)-55 витков провода ПЭЛШО (можно ПЭВ-1 или ПЭВ-2) диаметром 0,2мм. Выводы катушки закреплены резиновыми колечками 4. Источники питания- батарея 3336, выключатель SA1- тумблер, разъем Х1- двухгнездая колодка.
Транзисторы, конденсаторы и резисторы смонтированы на плате (рис.3) из изоляционного материала. Плату соединяют с катушками, батареей питания, выключателем и разъемом, многожильным проводом в изоляции. Плату и остальные детали размещают в фанерном клееном футляре размерами 40х200х350 мм. Катушку L1 прикрепляют ко дну футляра, а внутри катушки на расстоянии 5. 7 мм от ее витков размещают катушку L2. Рядом с этой катушкой крепят плату. Разъем и выключатель прикрепляют снаружи к боковой стенке футляра. Сверху к футляру крепят (желательно на клею) деревянную ручку примерно метровой длинны.
Рис.3. Расположение элементов на плате
Налаживание металлоискателя начинают с измерения режимов работы транзисторов. Включив питание, измеряют напряжение на эмиттере первого транзистора (относительно общего провода- плюса питания)- оно должно быть 2.1В. Точнее это напряжение можно подобрать резистором R2. Затем измеряют напряжение на эмиттере второго транзистора — оно должно быть 1 в (устанавливают точнее подбором резистора R4). После этого медленным перемещением подстроечного сердечника катушки L2 добиваются появления в головных телефонах громкого чистого звука низкой частоты.
Приближая к поисковой катушке консервную банку, фиксируют начало изменения тона звучания. Как правило, это происходит на расстоянии 30. 40 см. Более точной подстройкой частоты второго генератора добиваются наибольшей чувствительности прибора.

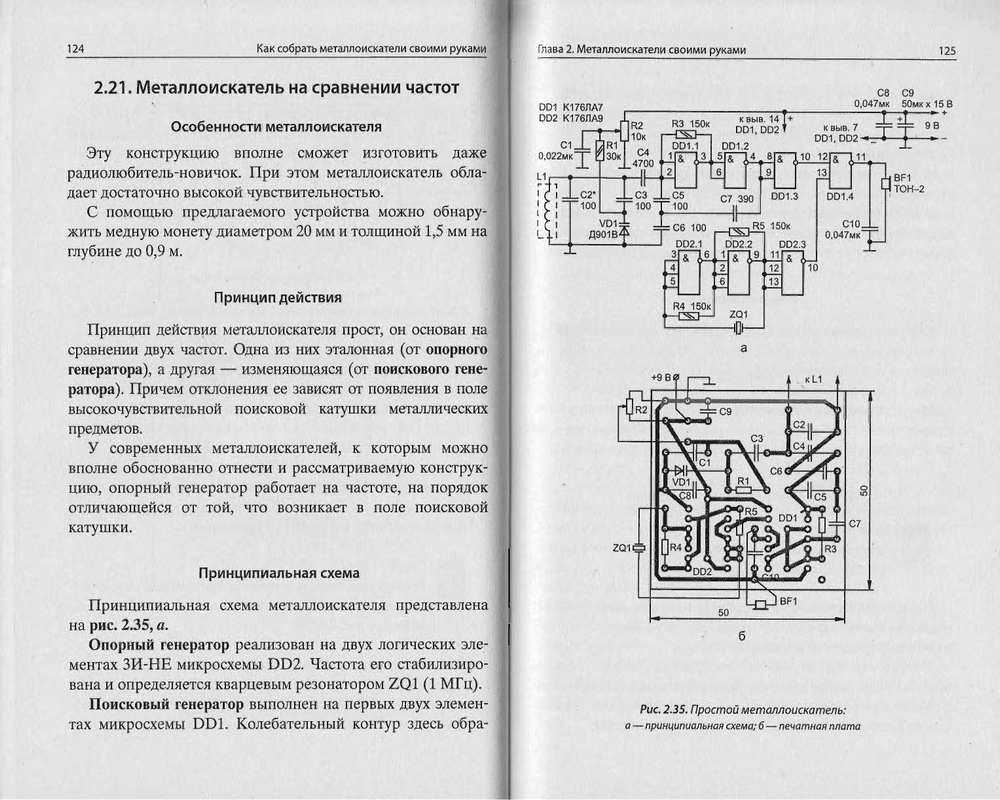

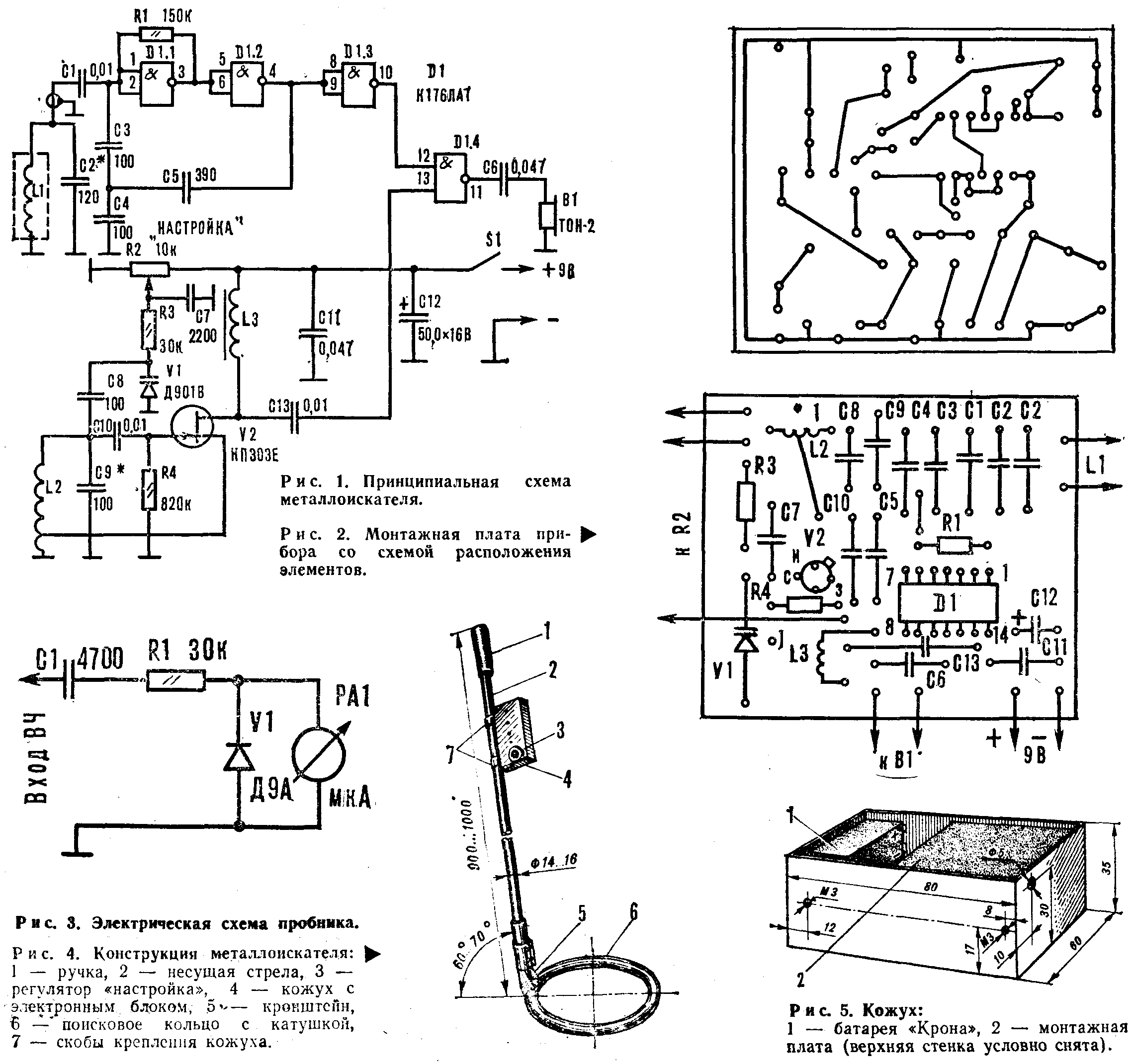

Детали самодельного металлоискателя:
- Микросхемы; К176ЛА7, К176ЛА9
- Кварцевый резонатор; 1 МГц
- Варикап; Д901Е
- Резисторы; 150к-3шт., 30к-1шт.
- Резистор переменного сопротивления; 10к-1шт.
- Конденсатор электролитический;50Мкф/15 вольт
- Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

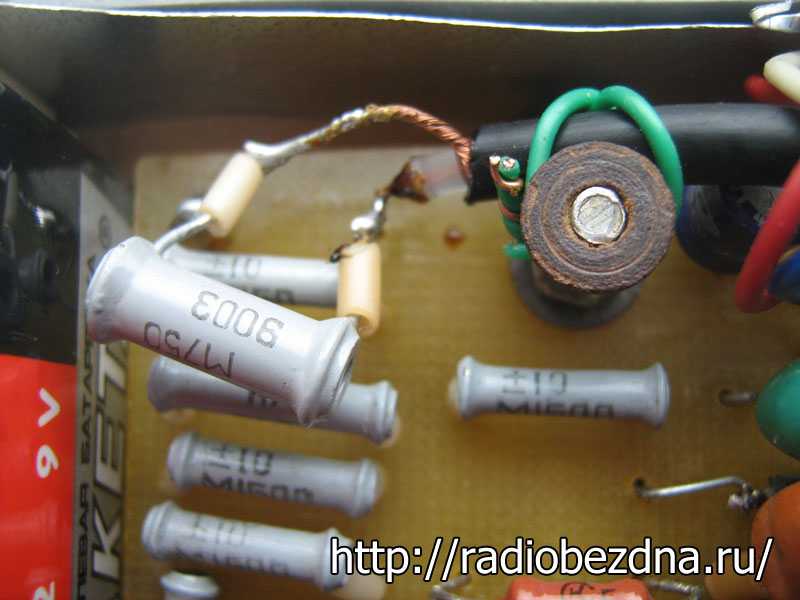

Большинство деталей расположены на печатной плате:
Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:
Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:
Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:
Осталась самая ответственная часть: изготовить поисковую катушку.
Катушка для металлоискателя
От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).
Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:
Ответную часть разъёма я закрепил на катушке:
В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.
После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.
Готовые катушки выглядят вот так:
Настройка готового металлоискателя
Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:
Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:
Внешний вид готового прибора выглядит вот так:
В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.
В статье рассмотрена схема простого металлоискателя с повышеной чувствительность. Прибор предназначен для обнаружения металлических крышек кабельных колодцев под слоем грунта, асфальта или снега, а также других металлических предметов. Потребляемый прибором ток от источника питания не превышает 5 мА.
Простые самодельные конструкции
На сегодня есть много способов, как можно сделать металлоискатель в домашних условиях, используя практически только подручные средства. Для реализации некоторых способов нужно иметь специальные знания в области электротехники, а другие варианты можно применять без каких-либо знаний.
Металлоискатель из компьютерных дисков
В интернете есть много информации, как можно сделать металлоискатель из компьютерных CD или DVD дисков. Схема не является сложной, и такой аппарат может сделать даже школьник. Для этого не нужно иметь опыт работы с электротехникой или специальные инструменты. Теоретически металлоискатель своими руками из телефона (сотового или стационарного) также можно сделать самостоятельно.
В качестве основного материала используют:
- CD или DVD диски (рекомендуются двухсторонние, так как аппарат выйдет более чувствительный);
- обычные наушники;
- калькулятор (можно использовать и дешёвые китайские аналоги);
- батарейки;
- клей и изолента.
Для того чтобы собрать из этих деталей работающий металлоискатель, необходимо:
- Срезать с наушников штекер и снять изоляцию на 5−10 миллиметров.
- Каждый зачищенный провод нужно разделить на две части. В итоге должны образоваться четыре части.
- К каждому проводу необходимо прикрепить диск с помощью клея. Если диск односторонний, то приклеивать нужно к пишущей стороне.
- Дополнительно провода требуется зафиксировать изолентой.
- Оставшиеся разделения с проводов необходимо прикрепить к плюсу и минусу батарейки.
- Тщательно заизолировать провода.
- Включённый калькулятор следует установить к CD диску с помощью изоленты.
- Сверху положить DVD диск и соединить их скотчем.
- Сверху DVD диска прикрепить изолентой батарейку.
- Этап тестирования.
Дополнительно можно сделать ручку для удобного эксплуатирования металлоискателя. В основном такие металлоискатели используются для поиска незначительных и небольших предметов, например, для поиска металлопрофиля в стене. Для поиска различных монет и драгоценных металлов такое приспособление не годится, но для домашних нужд в самый раз.
Радиоприёмник в качестве основы
На практике используют хороший и дешёвый способ создания металлоискателя из радиоприёмника. Этот вариант ничем не хуже предыдущего, а, наоборот, отличается повышенной мощностью.
Для создания подобного металлоискателя необходимы:
- коробка от обыкновенного компьютерного диска;
- радиоприёмник, работающий на частоте АМ;
- калькулятор;
- скотч.
Использовать эти материалы следует так:
-
Внутри подготовленной коробки вмонтировать калькулятор и радиоприёмник с помощью двухстороннего скотча.
- Радиоприёмник необходимо настроить на максимальную частоту. Обязательно нужно следить за тем, чтобы отсутствовали помехи и шумы от радио.
- После этого тихо открывать коробку и закрывать — тем самым, искать максимально чистое положение звука. Если оно найдено, то в таком положении металлоискатель готов к использованию.
Как видно из ситуации, сделать более или менее мощный поисковый аппарат не составит никакого труда, и займёт минут 5 не больше. Этот вариант для начинающих пользователей, так как сделать его можно без микросхем, чертежей и необходимого опыта в электротехнике. К нему также можно установить ручку для удобного пользования. Аппарат идеально подойдёт для обнаружения старой проводки или металлопрофиля.
Это и есть один из самых благоразумных способов создания металлоискателя собственноручно. Решение остаётся за каждым. С одной стороны, есть возможность сэкономить до 5000 рублей, а с другой — самодельные аппараты не всегда работают так, как надо.
Originally posted 2018-03-28 15:34:45.
На какую глубину берет металлоискатель?
Глубина обнаружения ( detection depth – англ.) цели является одним из главных параметров металлоискателя, который зависит от площади поисковой катушки, размеров проводящего объекта, его электрической проводимости, от расположения объекта и его формы, от частоты излучаемого поля (рабочей частоты).
Практически каждый желающий приобрести металлоискатель стремится найти прибор, имеющий достаточно большую глубину обнаружения
А необходимо ли это? Да, это немаловажно, но будете ли вы копать яму глубиной хотя бы три метра в глубину? Кто-то будет, а кто-то нет
В настоящее время глубина обнаружения современного металлоискателя достигает в зависимости от типа грунта от 2.5м до 6м и более, а наиболее популярными глубинными металлоискателями являются:
- импульсный детектор PULSE STAR II PRO
- металлоискатели с разнесенными ортогональными катушками TM 808 и Gemini-3
- грунтовый детектор GTI 2500 с умножителем глубины.
Существуют специализированные рамочные детекторы с большой поисковой рамкой (до 2м), способные обнаружить крупный предмет на глубине до 9 метров.
Приборы, имеющие такую глубину обнаружения, конечно, востребованы как поклонниками хобби поиска, так и специалистами инженерных служб, но в большинстве случаев для качественного поиска достаточно иметь один из универсальных грунтовых металлоискателей и дополнительные совместимые поисковые катушки, а иногда и умножитель глубины.
Что касается глубины обнаружения универсальных грунтовых металлоискателей, а также большинства подводных металлоискателей, то существует несколько проверенных практикой важных моментов, которые являются справедливыми для детекторов различного уровня и назначения:
- большинство металлоискателей работает в диапазоне частот от 5 до 60 кГц. Низкая частота прибора плохо выявляет мелкие цели, однако электромагнитное поле проникает глубже в грунт и поэтому глубина обнаружения будет повышенная. Высокочастотный сигнал быстрее затухает в грунте, поэтому глубина обнаружения целей будет пониженная, будут обнаруживаться мелкие цели (2-5мм). Это эффективно применяется при поиске золота и золотых самородков
- увеличение размера цели повышает глубину обнаружения
- использование дискриминации уменьшает глубину обнаружения, как правило, теряется 12-17% глубины
- увеличение размера поисковой катушки увеличивает глубину обнаружения крупных целей на 10-30%, но ухудшается точность обнаружения цели. Применение больших поисковых катушек увеличивает площадь сканирования и скорость поиска
- глубина обнаружения может сильно изменяться в зависимости от минерализации грунта, особенно в простых металлоискателях любительского уровня
- импульсные металлоискатели в меньшей степени подвержены влиянию минералов грунта. Глубина обнаружения в грунте и соленой воде больше по сравнению с наиболее распространенными металлоискателями, использующими технологию VLF и сравнима с расстоянием обнаружения такой же цели на «воздухе»
Как уже было сказано выше, для качественного поиска достаточно иметь один из универсальных грунтовых металлоискателей и дополнительные совместимые поисковые катушки, а иногда и умножитель глубины.
Дополнительные катушки дают возможность использовать различную рабочую частоту детектора, а следовательно получать различную глубину обнаружения. Этот секрет лежит на поверхности, но большинство искателей его упорно не хочет замечать и эффективно использовать!
Стоит заметить, что большинство обнаруженных ценных находок, золотых самородков, монет, тайников, реликвий и артефактов обнаружено на глубине от 1м до 1.5м. Кстати, подавляющее большинство этих находок сделано металлоискателями, имеющими глубину обнаружения, соответствующую таблице. Исключением являются военные окопы и замаскированные подземные убежища, в основном военных времен.
Related tags: глубина обнаружения металлоискателя, таблица глубин металлоискателей, на какую глубину берет металлоискатель, сравнительная таблица глубин металлоискателей, таблица глубины обнаружения
Глубинные металлоискатели востребованы поисковыми отрядами, охотниками за метеоритным железом, археологами. Они предназначены для обнаружения крупных предметов на большой глубине. Дискриминация не входит в их задачи, и, если она есть — это приятный бонус.
