Требования к заземляющим проводникам

Переносное заземление до 1000 вольт

Для таких типов заземлений предусматриваются заземлители с проводниками, сечение которых составляет 16 кв.мм. К ним относятся данные марки:

1. ПЗРУ-1, предназначен для защиты рабочих, которые трудятся на токоведущих частях электрических установок с напряжением от 0,4 – 1 кВ. Используется твердый дюралюминий марки Д16. Клеммы хорошо соприкасаются с проводами и имеют простую конструкцию, могут быть наложены и на наклонные провода. В этом случае проводники обладают высокой гибкостью, медные, многожильные, изоляция прозрачная из ПВХ. Также устройство имеет стальную пружину, которая расположена между проводом и клеммами, тем самым исключает повреждение. У конструкции есть специально подобранная штанга, которая соответствует размеру.
2. ЗПЛ-1 – заземление переносное для воздушных линий до 1 кВ. Сечение проводников в данном типе могут быть от 35-95 кв.мм, в однофазном или трехфазном исполнении. Также данное устройство комплектуется штангой, которая покрывается порошковой краской и трубкой, зачищающей от термического воздействия.
3. ЗПП-1 – для распределительных устройств. Данная конструкция имеет трехфазный тип с тремя штангами, сечение кабеля варьируется от 25-95 кв.мм. Клеммы выполняются из алюминия, прикрепляются к проводу с помощью гильз из меди.

Заземление

Для мобильного оборудования

Существуют и другие системы организации защитного заземления оборудования (TT и IT, например), использующие нейтральный проводник в качестве «нулевого» и предполагающие обустройство повторного ЗУ на стороне потребителя.

В первом случае нейтраль на подстанции глухо заземлена, а во втором – вообще никуда не подсоединяется. Эти варианты включения нейтрали используются редко и лишь в тех случаях, когда требуется сделать повторное заземление мобильных электроустановок (при условии что на стороне генератора сделать это очень сложно).

Согласно ГОСТ 16556-81 для передвижного электрооборудования используется рассмотренная выше система IT, при реализации которой на стороне потребителя организуется повторное заземление. Этим стандартом оговариваются технические характеристики и параметры ЗУ, которое временно устраивается в зоне предстоящих работ.

1.7.139

Соединения и присоединения заземляющих, защитных
проводников и проводников системы уравнивания и выравнивания потенциалов должны
быть надежными и обеспечивать непрервывность электрической цепи. Соединения
стальных проводников рекомендуется выполнять посредством сварки. Допускается в
помещениях и в наружных установках без агрессивных сред соединять заземляющие и
нулевые защитные проводники другими способами, обеспечивающими требования ГОСТ 10434 «Соединения
контактные электрические. Общие технические требования» ко 2-му классу соединений.

Соединения должны быть защищены от коррозии и механических
повреждений.

Для болтовых соединений должны быть предусмотрены меры
против ослабления контакта.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно

Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

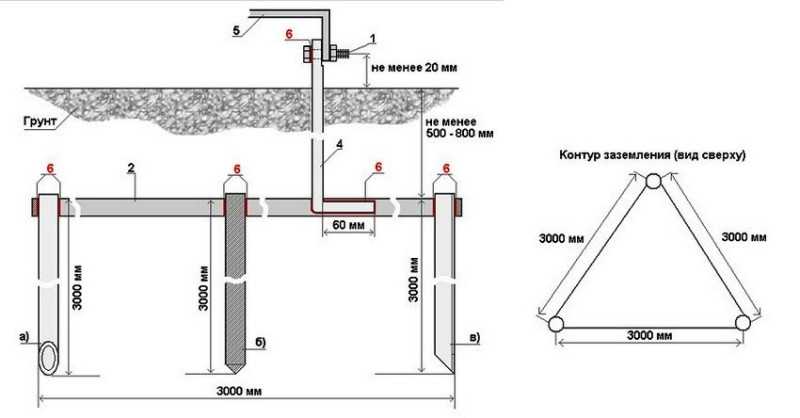

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается

Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже

Более подробно увидеть весь процесс Вы можете на наглядных видео примерах:

Видео инструкция по созданию защитной линии (часть 1)

Видео инструкция по созданию защитной линии (часть 2)

Ошибки при монтаже заземляющего контура

https://youtube.com/watch?v=OWmyC8hspOs

Похожие материалы:

• Как сделать освещение в доме
• Как сделать контрольную лампу электрика
• Почему срабатывает УЗО в доме

1.7.121

В качестве PE-проводников в электроустановках напряжением
до 1 кВ могут использоваться:

1) специально предусмотренные проводники:

жилы многожильных кабелей;

изолированные или неизолированные провода в общей оболочке
с фазными проводами;

стационарно проложенные изолированные или неизолированные
проводники;

2) открытые проводящие части электроустановок:

алюминиевые оболочки кабелей;

стальные трубы электропроводок;

металлические оболочки и опорные конструкции шинопроводов и
комплектных устройств заводского изготовления.

Металлические короба и лотки электропроводок можно
использовать в качестве защитных проводников при условии, что конструкцией
коробов и лотков предусмотрено такое использование, о чем имеется указание в
документации изготовителя, а их расположение исключает возможность
механического повреждения;

3) некоторые сторонние проводящие части:

металлические строительные конструкции зданий и сооружений
(фермы, колонны и т.п.);

арматура железобетонных строительных конструкций зданий при
условии выполнения требований 1.7.122;

металлические конструкции производственного назначения
(подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов,
обрамления каналов и т.п.).

Немного теории

Чтобы действовать максимально эффективно, необходимо знать некоторую терминологию. Так, глухозаземленная нейтраль — общая точка обмоток для электрического оборудования, которая присоединяется к заземлителю напрямую или с использованием малого сопротивления.

Важно знать следующую информацию:

1. Основных схем для подключения нейтрали оборудования насчитывается пять. Здесь электрические приборы подключают в звезду (начала обмотки присоединяют к фазным проводам).
2. В областях соединения обмоток потенциал будет равен нулю при идеальных условиях, как и у почвы. Из-за этого заземление нейтрального кабеля необходимо производить с использованием шины.
3. Нулевой провод — тот, что подключен к нейтрали. Как правило, его принято обозначать буквой N.
4. Нулевой защитный проводник заземления обозначается символом РЕ. Его подсоединяют к земле и непосредственно к оборудованию, благодаря чему оказывается возможным получение нулевого потенциала.

Существует три основных типа подключения:

1. TN-S. К нейтрали соединяют нулевой рабочий проводник и кабель защитного заземления, которые не соединяются до конечного потребителя.
2. TN-C. Заземляющий проводник и нейтраль соединяются в одной области, образовав сплошной проводник. Такой тип обозначают символом REN.
3. TN-C-S. Совмещает в себе два предыдущих. Для подключения к нейтрали используется один проводник, который впоследствии разделяется на два — зануления и заземления.

В сетях выше тысячи, требующих специальных знаний, применяется тип IT с применением изолированной нейтрали.

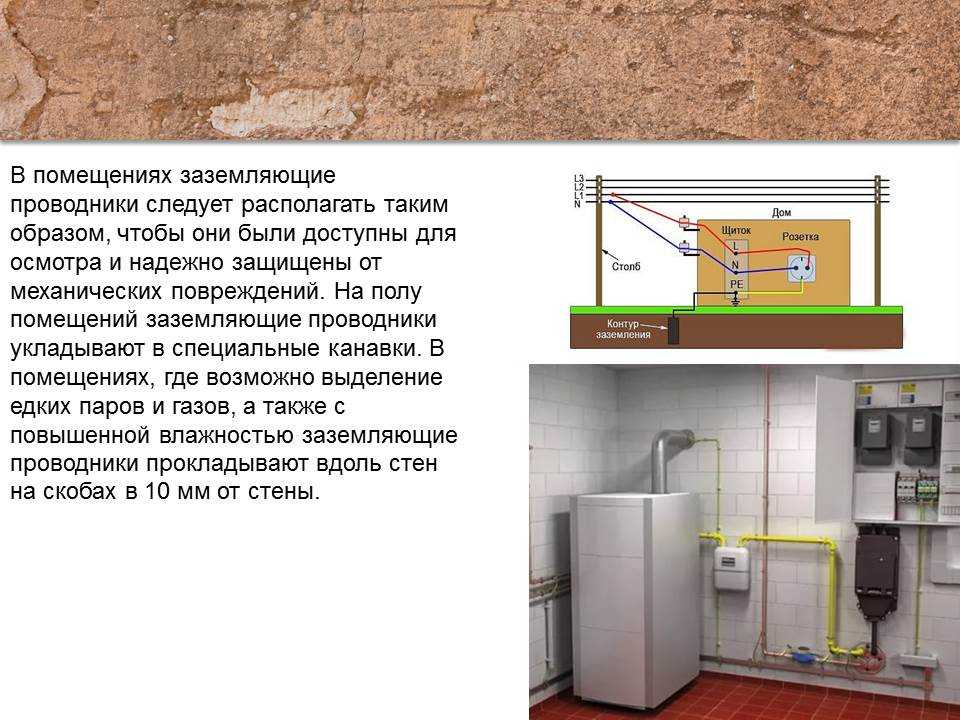

Требования к заземляющим, защитным проводникам и проводникам системы

Технологические характеристики заземляющих проводников должны соответствовать месту их установки, способу соединения, материалов, из которых изготовлены провода. Кроме специальных требований, к такой продукции применяются еще и общие правила. Только тогда любой из них снизит значение электротока до 0.

Подключение защитных систем проводится к общей точке для любого электрооборудования – к глухо заземленной нейтрали по 5 основным схемам. Нулевой потенциал при подключении заземлителя создается с помощью нейтрального провода, который принято обозначать буквенным символом N. У защитного нулевого кабеля имеется собственное обозначение — РЕ.

После уравнивания потенциалов напряжение в проводке будет с таким же значением, как и при коротком замыкании. Поэтому для сечения заземляющих проводников подбирается такой же диаметр, как у кабеля фазы. Маркировка используемых проводов может выбираться с учетом значений, принятых ГОСТом из готовых таблиц, размещенных в приложениях ПЭУ. Все используемые кабели могут быть только качественного изготовления и с нужными технологическими характеристиками.

Для проведения отдельных расчетов сечения заземляющего проводника используется формула, в которой указаны показатели короткого замыкания, вид используемого провода и технология его укладки. При расчете параметров создаваемой системы защиты, следует учитывать, что идущее по ней сопротивление не может превышать 4 Ом. Более безопасное подключение создается при использовании винтового способа соединения. Нулевой кабель должен быть окрашен в синий цвет, а проводка заземления – в желтый.

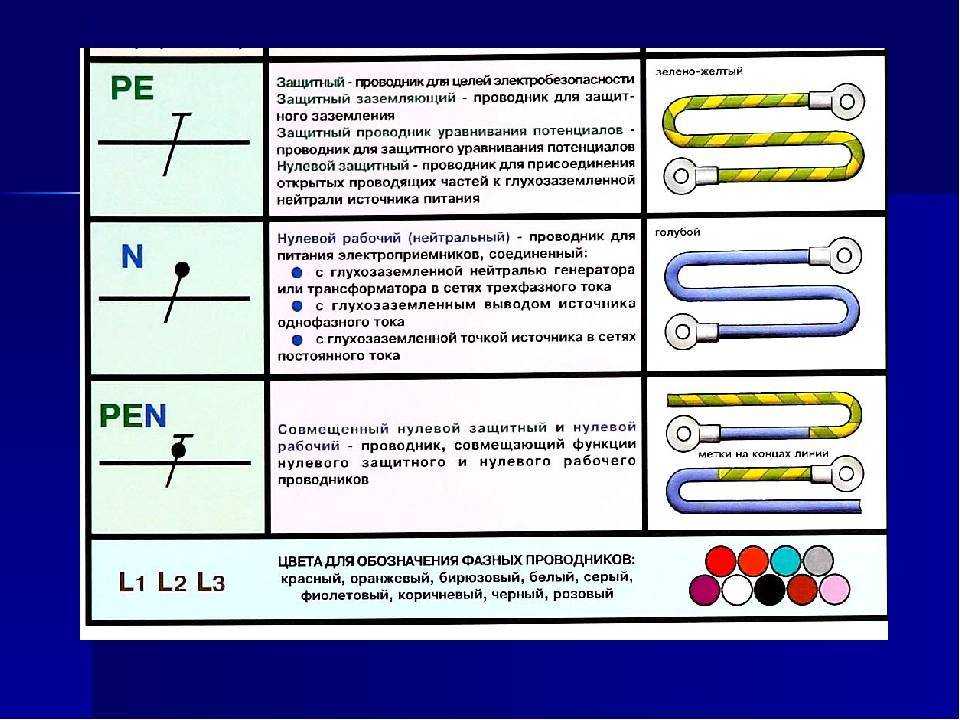

Знаковая и цветовая маркировка элементов ЗС

В соответствии с требованиями ГОСТа Р 50462 проводники и шины электросетей с заземленной нейтралью должны обозначаться маркировкой «РЕ» с добавлением штриховой линии из перемежающихся жёлтых и зелёных полосок на концевых участках трассы. Одновременно с этим шины рабочего «нуля» обозначаются голубым цветом и маркируются как «N».

В тех схемах, где нулевые рабочие проводники используются в качестве элемента защитного заземления с подключением на заземляющее устройство, при их обозначении используется голубой цвет.

Одновременно с этим им присваивается маркировка «PEN» и добавляются чередующиеся желтые и зеленые штрихи на конечных участках схемных обозначений.

Необходимо отметить, что строгое соблюдение всех положений и требований ГОСТа и ПУЭ позволит потребителю организовать безопасную эксплуатацию имеющегося в его распоряжении оборудования.

Нормы ПУЭ заземления

В нормах ПУЭ (правил устройства электроустановок) обозначены все необходимые требования по выполнению электрической разводки зданий и сооружений. Они касаются как нового строительства, так и производства ремонтных работ. В правилах содержатся обязательные требования, а также рекомендации по монтажу оборудования и материалов.

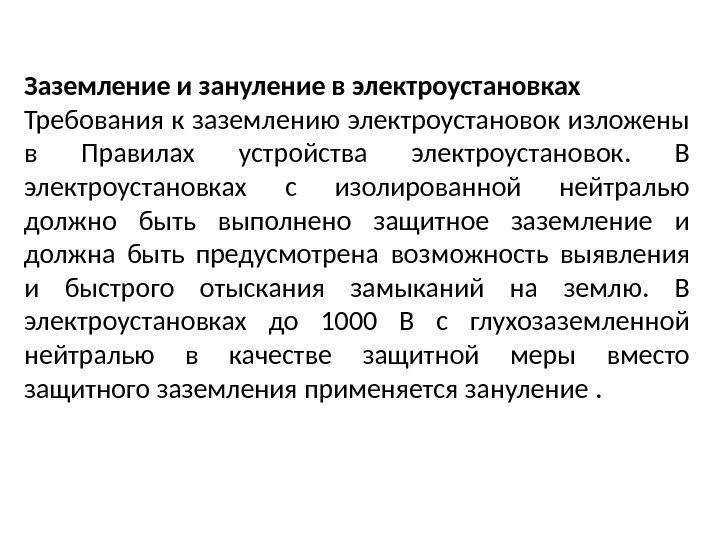

В требованиях к заземлению обозначены защитные меры от прямого и косвенного прикосновения. Требования разделены на заземление электроустановки выше и ниже 1 кВ для сетей:

• с изолированной нейтралью;
• с эффективно заземленной нейтралью;
• с глухозаземленной нейтралью.

Также в документе перечислены варианты заземлителей, проводников, обозначены требования к устройству главных заземляющих шин и виды соединений защитных элементов и проводников системы выравнивания потенциалов. Правила заземления содержат определение, описание и возможности заземления переносных и передвижных установок электрооборудования.

ТРЕБОВАНИЯ К ЗАЗЕМЛЯЮЩИМ, ЗАЩИТНЫМ ПРОВОДНИКАМ И ПРОВОДНИКАМ СИСТЕМЫ УРАВНИВАНИЯ ПОТЕНЦИАЛОВ

Наименьшие площади поперечного сечения защитных РЕ- и заземляющих проводников в электроустановках напряжением до 1кВ должны соответствовать табл. 1.

Допускается, при необходимости, принимать сечение защитного проводника менее требуемого в табл. 1, если при времени отключения КЗ не более 5 с оно удовлетворяет условию S ≥ I√t / k,

Таблица 1. Наименьшие сечения защитных и заземляющих проводников

	Наименьшее сечение защитных проводников, мм2
S≤16	S
16 < S≤35	16
S>35	S/2

где S — площадь поперечного сечения проводника, мм2; I — ток КЗ, обеспечивающий требуемое по таблице время отключения поврежденной цепи, A; t — время отключения КЗ, с; к — коэффициент, зависящий от материала проводника, его изоляции, начальной и конечной температур нагрева проводника. Значения к обычно находятся в пределах 115…228 для меди, 76…125 для алюминия и 50…82 для стали.

Сечение отдельно проложенных защитных алюминиевых проводников должно быть не менее 16 мм2, а медных — 4 мм2 при отсутствии механической защиты и 2,5 мм2 при ее наличии.

Заземляющий проводник, присоединяющий заземлитель к рабочему (функциональному) заземлению, к главной заземляющей шине (ГЗШ) в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2. Сечение ГЗШ должно быть не менее РЕ (PEN) проводника питающей линии. ГЗШ должна быть, как правило, медной, допускается применение из стали; алюминиевые ГЗЩ запрещены к применению.

Сечения заземляющих проводников, проложенных в земле, должны быть не менее указанных в табл. 2 по условию механической прочности. Следует подчеркнуть что прокладка в земле алюминиевых неизолированных проводников не допускается по причине их низкой коррозионной стойкости.

Таблица 2. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Сталь черная	Круглый:
для вертикальных заземлителей;	16	—	—
для горизонтальных заземлителей	10	—	__
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Сталь оцинкованная	Круглый:
для вертикальных заземлителей;	12	—	—
для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Канат многопроволочный	1,8 (каждой проволоки)	35	—

В электроустановках напряжением выше 1 кВ сечения заземляющих проводников должны быть такими, чтобы за время прохождения по ним наибольшего тока однофазного КЗ (напряжение ПО кВ и выше) или тока двухфазного КЗ (напряжение 6…35 кВ) температура нагрева этих проводников не превысила 400 °С. В электроустановках напряжением 6…35 кВ проводимость заземляющих проводников сечением до 25 мм2 по меди или равноценное ему по проводимости из других материалов должна составлять не менее 1/3 от проводимости линейных проводников.

В качестве РЕ проводников и проводников системы уравнивания потенциалов используются:

— специально проложенные проводники;

— открытые проводящие части электроустановок;

— некоторые сторонние проводящие части.

Не допускается использовать в качестве РЕ проводников металлорукава, свинцовые оболочки проводов и кабелей, а также трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления, водопроводные трубы при наличии в них изолирующих вставок.

В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди и 16 мм2 по алюминию, функции РЕ и N проводников могут быть совмещены в одном PEN проводнике. Изоляция PEN проводника должна быть равноценна изоляции фазных проводников.

Расчёт сечения заземляющего проводника

Многие мастера-электрики сильно не вникают в суть вопроса и всегда приобретают кабель с жилами одинакового сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ предусмотрены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

Рисунок 2: Провода заземления с уже готовой обжатой клеммой

Основные формулы определения наименьшего сечения PE-проводника:

• При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
• При фазном сечении 16 < S ≤ 35, сечение PE-проводника: 16.
• При фазном сечении S > 35, сечение PE-проводника: S/2.

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во время прокладки электропроводки в ломах или квартирах ими очень часто пренебрегают.

Как сделать ГЗШ своими руками

После расчета сечения и выбора габаритных размеров, необходимо проделать отверстия под болты. Для качественного результат эти отверстия в шине выдавливаются специальным прессом (при его наличии).

Если у вас его нет, ничего страшного. Сначала высверливаете их обычным сверлом, а затем при необходимости расширяете ступенчатым.

Сам шина крепится на поверхность стены или корпуса шкафа при помощи опорных изоляторов.

Длину шины рассчитывайте исходя из количества присоединяемых проводников. Самый главный из них – PE или PEN проводник питающей линии.

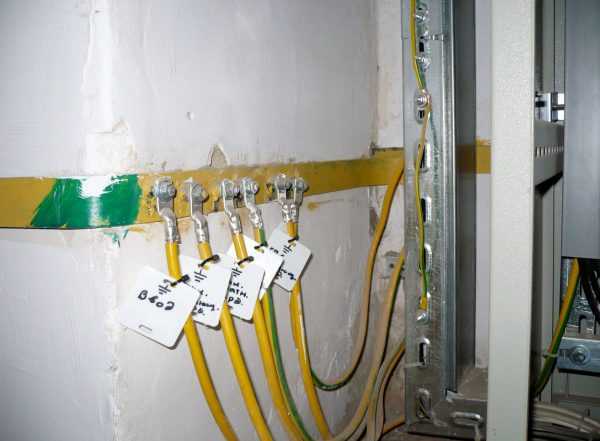

После изготовления не забудьте нанести соответствующие надписи, которые в зашифрованном виде будут нести всю полезную информацию по ГЗШ. Вот к примеру маркировка заводской шины:

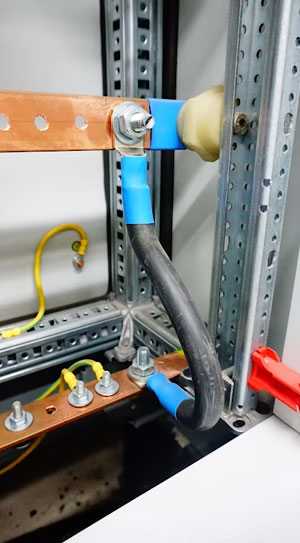

Как правильно ее расключить в щитовой? Чаще всего с подстанции приходит 4-х жильный кабель с совмещенным нулевым рабочим и защитным проводником. Этот PEN проводник изначально должен сажаться на нулевую защитную шину.

И только уже с нее, делается перемычка на нулевую рабочую шину.

Далее вводная PE шина, соединяется с главной заземляющей шиной отдельным PE проводом.

Запомните, что допускать к монтажу систем заземления и уравнивания потенциалов следует действительно квалифицированных людей, до мелочей знающих и понимающих все нюансы и специфику работы.

Нередко грамотный электрик подобен врачу. От его компетенции напрямую зависят жизни посторонних людей.

Собрать шкаф ГЗШ это весьма непростое занятие и порой на его монтаж и комплектацию уходит времени не меньше, чем на сборку трехфазных распределительных щитов.

Вот весьма неплохое и подробное видео на эту тему.

https://youtube.com/watch?v=qPBaxwAHEX0%3F

Что такое заземление и зачем оно нужно?

Заземляющие устройства представляют собой преднамеренное соединение проводниками электрического типа различных точек электросети.

Назначение заземления заключается в предотвращении воздействия электрического тока на человека. Ещё одно назначение защитного заземления — отведение напряжения с корпуса электроустановки через устройство заземления на землю.

Основная цель применения заземления — снижение уровня потенциала между точкой, которая заземляется и землёй. Тем самым понижается сила тока до наименьшего уровня и уменьшается количество поражающих факторов при соприкосновении с деталями электрических приборов и установок, в которых произошел пробой на корпус.

Watch this video on YouTube

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
3. TT — прямое защитное заземление, установленное на электрооборудование;
4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

• PE — «заземление»,
• PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).Читать еще: Подключение электродвигателя через конденсатор

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.
