Розетка с заземлением: виды, отличительные особенности и правила подключения

Что такое заземление

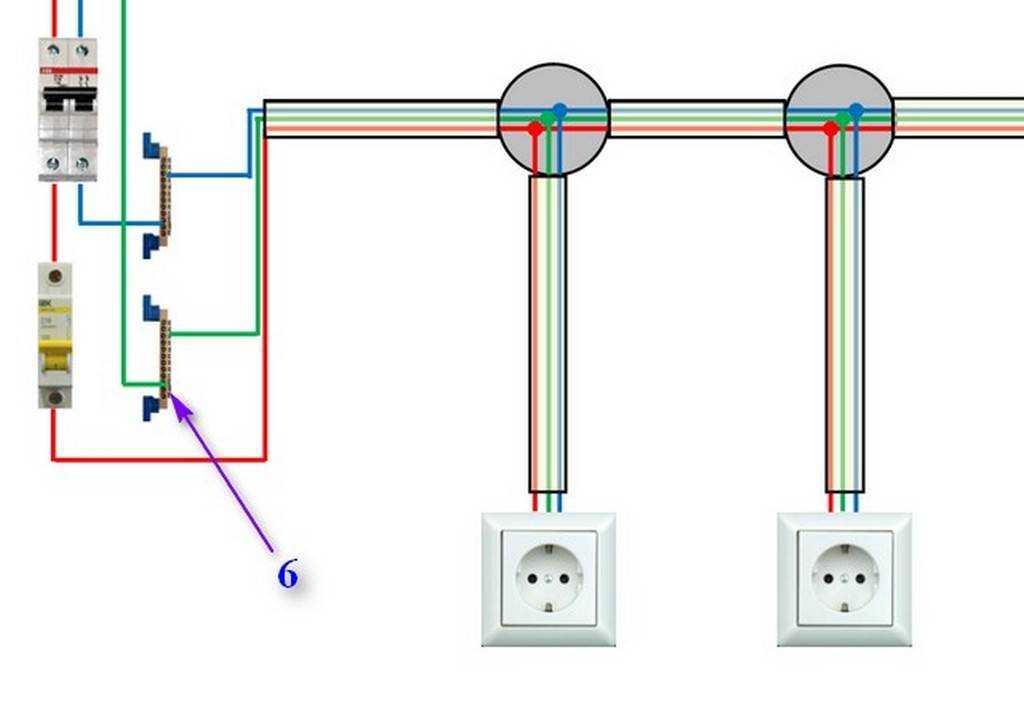

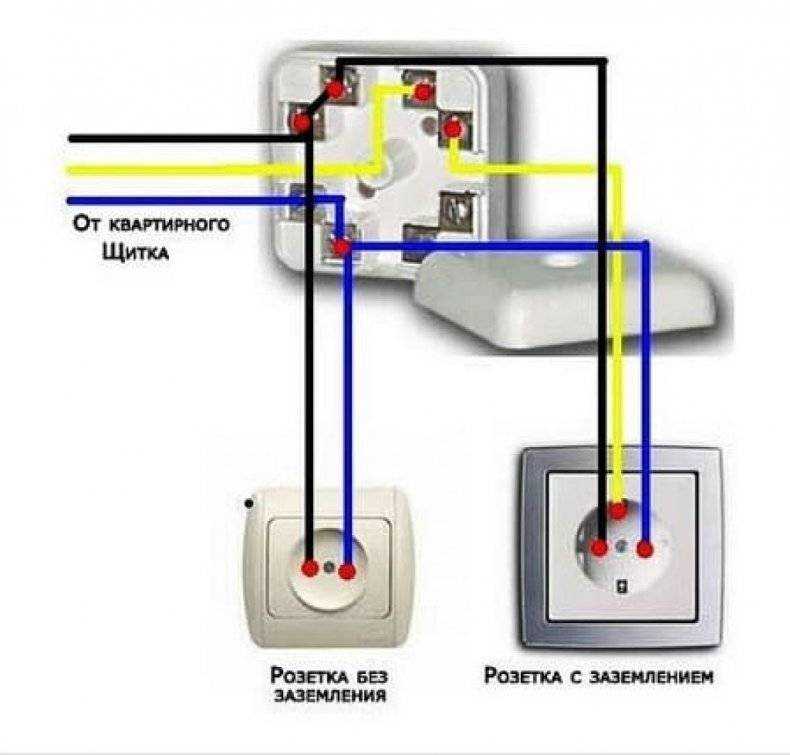

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

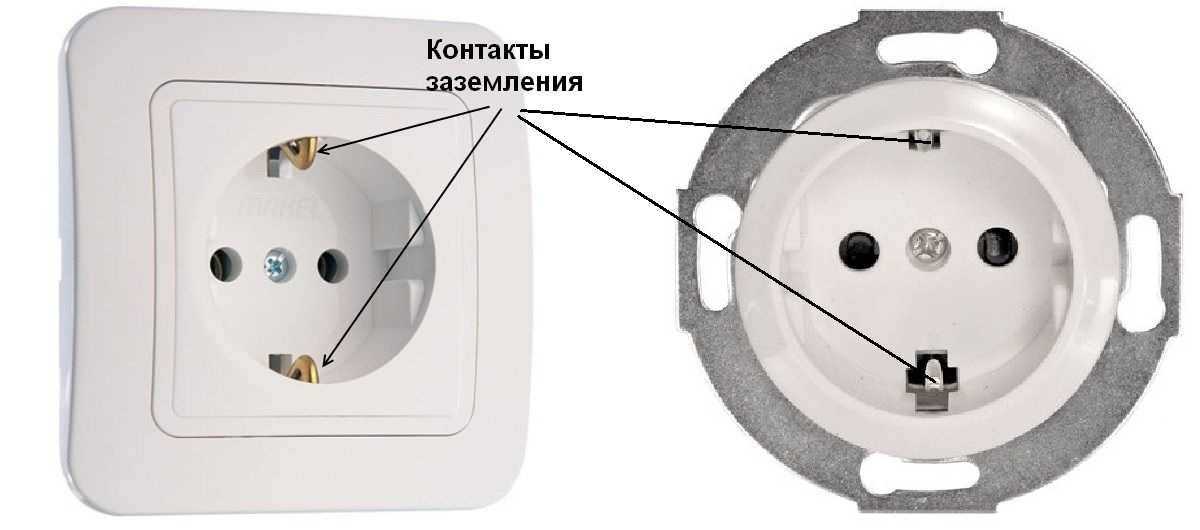

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Типы используемых заземлений

Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.

Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

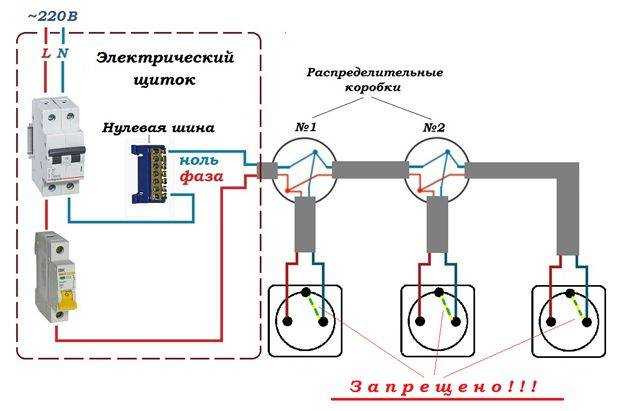

Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:

Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.

Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).

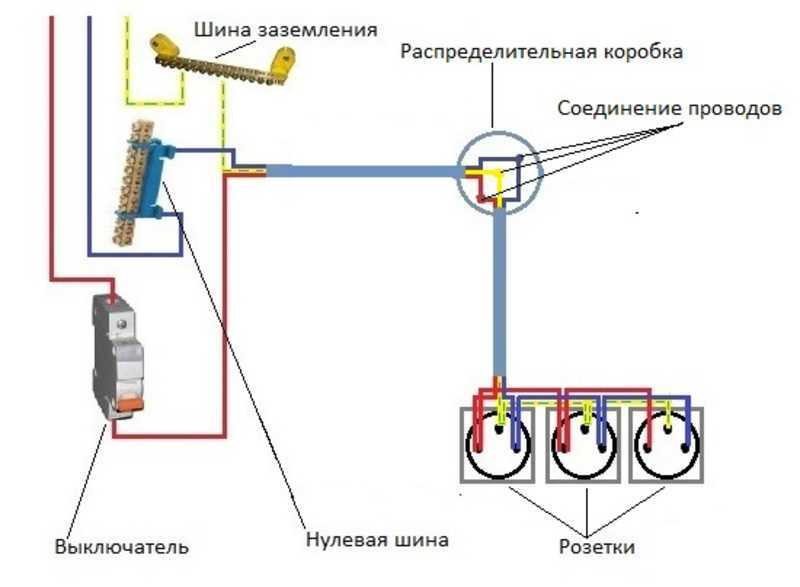

Розетка с заземлением: как подключить, как проверить заземление
Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока. Если же вам что-то непонятно, пишите мне!

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

Вариант проверки защитного заземления

Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

Схемы заземления, какую выбрать

Перед тем как сделать заземление у себя в частном доме потребуется ознакомиться с особенностями обустройства и функционирования защитных систем, предполагающих использование одной из известных схем. Для этого необходимо учесть следующие важные моменты:

При организации электроснабжения любого современного объекта на него помимо нулевой и фазной шины должен заводиться так называемый «заземляющий» проводник.
Его основное назначение – защитить людей от опасного потенциала, попадающего на корпус приборов при нарушении изоляции проводников.
Для этого заземляющая шина еще на стороне подстанции соединяется со специальным элементом заземления (контуром), который обустраивается непосредственно на ее территории.

При этом рассматриваемые здесь устройства заземления в доме принято относить к категории «повторных» ЗУ, дублирующих станционные на случай обрыва нейтрали (совмещенного PEN проводника).

По способу заземления нулевой жилы трансформатора на подстанции и объекта на стороне потребителя все используемые схемы делятся на следующие две категории:

Во-первых – это системы с глухозаземленной нейтралью, представляющие собой наиболее распространенный способ заземления трансформаторов, вторичные обмотки которых соединены «звездой». В этом случае их средняя точка постоянно подключена к контуру.
Во-вторых, нередко применяются схемы с так называемой «изолированной» нейтралью, в которых средняя точка не соединяется с землей или подключена к ней через высокое сопротивление прибора защиты.

а) сеть с глухозаземленной нейтралью, б) сеть с изолированной нейтралью, соединенной с землей через разрядник

Их применение связано с необходимостью изолировать токоведущие части оборудования от заземляющего контура. Глухозаземленную нейтраль согласно правилам устройства электроустановок принято обозначать как «TN». Одним из самых распространенных способов защитного использования такой нейтрали – подсоединение с ней металлических корпусов приборов посредством отдельной шины.

Зачем нужно заземление

Заземление в частных домах нужно, чтобы обезопасить жильцов от поражения электричеством. Через розетки заземляют все электроприборы: чайники, электроплиты, стиральные машины.

Бойлеры также заземляют через розетки, а еще отдельным проводом делают заземление на корпус — на случай, если бак потечет. В большинство бойлеров встроено устройство защитного отключения — УЗО, которое отключит нагреватель при утечке тока. Заземление в этом случае отведет остатки напряжения.

В бане заземление особенно необходимо, так как вода — хороший проводник тока. Иногда при монтаже проводки в бане хозяева применяют не специальный, а обычный электрический кабель, его изоляция плавится от высоких температур. Оголившийся кабель может передать напряжение на разлившуюся воду или, например, через воду на металлическую печь.

Еще кабель могут проложить под фольгированной теплоизоляцией, которая станет проводником для тока. А бывает, в бане делают теплый пол, и из-за неисправности изоляции людей начинает бить током везде, где разлита вода.

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

Вертикальные прутья не короче 16 мм;
Горизонтальные – от 10 мм;
Толщина стали не менее 4 мм;
диаметр стальной трубы – не менее 32 мм.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

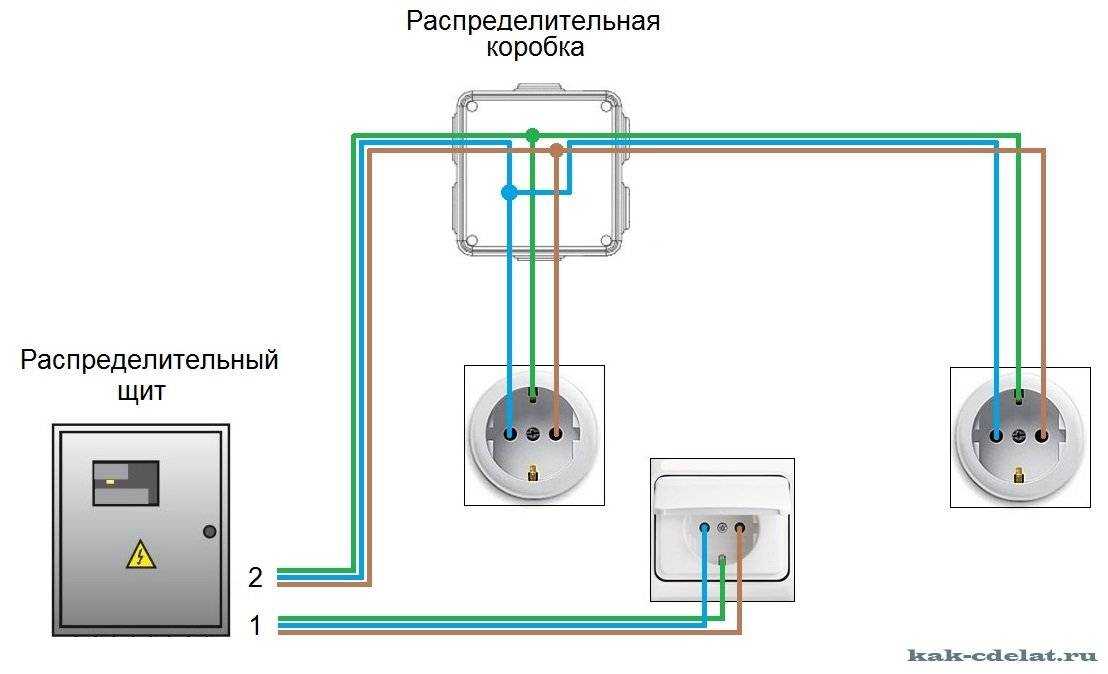

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

новая точка, удаленная от существующей на пару метров;
сдвоенная модель вместо одинарной;

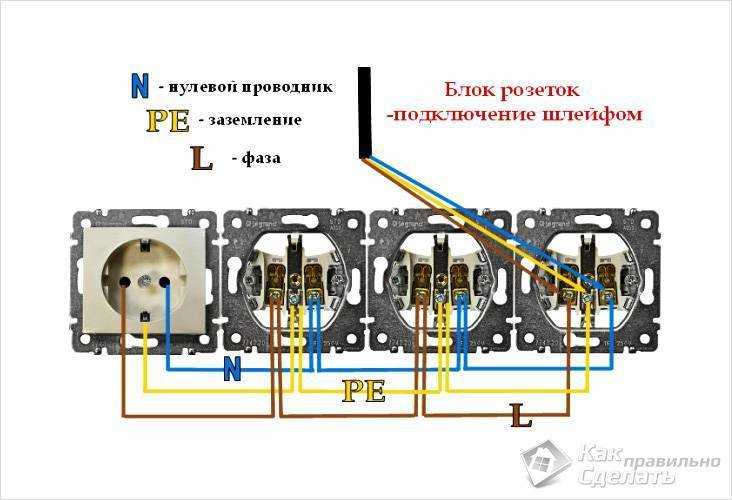

целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Техническое освидетельствование систем заземления

В целях контроля текущего состояния УЗ его конструкция периодически проверяется на предмет соответствия характеристик нормативным требованиям.

Указанная проверка предполагает проведение следующих операций:

визуальный осмотр открытых частей устройства;
обследование контактов между отдельными составляющими контура заземления;
измерение его активного сопротивления;
выборочное обследование размещённых в земле частей заземлителя со вскрытием грунта в этих местах.

В случае необходимости при испытаниях УЗ специалистами измеряется напряжение прикосновения и другие параметры распределительных заземляющих цепей.

Помимо этого, в комплект эксплуатируемого УЗ должен входить паспорт, в котором обязательно указывается дата ввода изделия в эксплуатацию, его рабочая схема, а также информация о текущем техническом состоянии системы.

Визуальное обследование открытых частей УЗ, как правило, проводится в соответствии с заранее утверждённым графиком ТО.

Для устройств, эксплуатируемых в условиях повышенной влажности, а также подвергающихся постоянным механическим воздействиям периодичность проведения таких проверок должна оговариваться особо.

Подводя итоги всему сказанному, можно отметить следующую особенность работы конструкции заземления. С целью повышения эффективности защиты от поражения электричеством в питающих цепях обязательно наличие заземляющего устройства. Оно реагирует на малейшие утечки тока на землю через тело человека.

При этом связка «заземление плюс зануление» металлических корпусов приборов и оборудования позволяет достичь высокой эффективности защиты. Устройство заземления обеспечивает мгновенность отключения питания при случайном повреждении или пробое изоляции.

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Заземление в частном доме

Для частных домов предусмотрены два варианта подключения – двухфазное и трехфазное. Если проложен трехфазный профиль — проблем нет, вам надо только проверить, как работают розетки.

Когда проводка сделана с помощью двухфазного провода, заземление можно устроить во дворе. Вам необходимы:

Выберите влажное место во дворе.
Выройте небольшую треугольную траншею.
Забейте в углы металлические штыри, оставив наружу 10 см.
Наварите на штыри металлическую шину.
Наварите болт.
Гайкой присоедините кабель к болту.
Закрутите гайку ключом.
Контур засыпьте землей.
После этого провод заведите в дом к счетчику.
От счетчика сделайте разводку к розеткам.

Если вы планируете монтировать розетки скрытого типа, вам понадобится подготовить подходящее по размеру отверстие, в центре которого будет располагаться провод. Если же вам что-то непонятно, пишите мне!

Для чего нужно в доме

Электричество является неотъемлемой частью быта человека. Оно обеспечивает нам комфортную жизнь и облегчает выполнение множества дел. Но к нему нельзя относиться слишком халатно, так как поражение электрическим током может иметь серьёзные последствия

Электротравмы могут возникать не только из-за незнания и неосторожности, но и из-за неисправности электроприборов. В таких случаях металлический корпус может оказаться под напряжением и при прикосновении к нему человек может серьёзно пострадать

Поэтому необходимо обратить внимание на ваше заземление в частном доме и квартире, чтобы уберечь себя от травмы

Классификация электроустановок по мерам электробезопасности.

Именно для предотвращения таких ситуаций существуют специальные правила по электробезопасности, которые предусматривают защитные меры. К ним относится заземление. Оно подключается в качестве дополнительного проводника в действующую электропроводку и соединяется с заземлителем, который монтируется в грунт. По этому контуру в аварийных ситуациях и будет отводиться в землю электрический ток.

Для чего нужно заземление в доме.

Согласно правилам устройства электроустановок обязательно должно заземляться любое электрооборудование напряжением 50 В в сети с переменным током и 120 В с постоянным. В случае установки оборудования в помещениях повышенной опасности заземление потребуется и при более низких напряжениях. После повреждения изоляции оборудования, например стиральной машинки ее корпус окажется под напряжением, что безусловно несет опасность для того кто к ней будет прикасаться. Однако если корпус будет заземлен (в доме имеется заземление) напряжение прикосновения за счет стекания тока в землю будет снижено до безопасной величины. Человек, который дотронется к ст. машинке почувствует лишь легкое пощипывание.

При грамотно налаженной защите появление фазного напряжения на заземленном корпусе любого прибора должно приводить к отключение автоматического выключателя или УЗО в электрощите. Таким образом, заземление позволяет отключить электроприбор от сети при возникновении неисправностей опасных для человека.

Заключение

Заземление в частном доме необходимо – это неоспоримый факт. Но от того, насколько правильно оно выполнено будет зависеть работоспособность защиты. Так же стоит подумать и о дополнительном оборудовании, установить устройства защитного отключения или дифавтоматы. Только полностью укомплектовав систему защитного заземления, появится уверенность в безопасности проживающих с Вами близких. Грозозащита не столь необходима, но при наличии возможности ее монтажа, лишней она уж точно не станет, а при ударе молнии спасет не только имущество, но возможно и жизнь.

Такие болтовые соединения в земле делать не стоит

Надеемся, читатель нашел интересующую информацию в сегодняшней статье. В обсуждениях ниже всегда можно задать вопрос, если осталось что-то непонятным. Наша команда постарается ответить на него как можно более полно и быстро. Если же есть опыт в подобной работе, убедительно просим поделиться им с другими читателями – это может помочь.

А напоследок предлагаем посмотреть довольно познавательный ролик на сегодняшнюю тему:
