Преимущества светодиодной подсветки
На основании рассмотренных параметров и технических характеристик, можно сделать определенные выводы о том, что светодиодные источники освещения обладают несомненными преимуществами:
- Большое количество цветов с различными тонами и оттенками, придающими естественный вид рекламируемым товарам.
- В системах подсветки могут использоваться светодиоды с разной мощностью. Это дает возможность создания точечного или рассеянного света в тех местах, где это действительно требуется.
- При желании можно создать управляемую подсветку, в том числе и со спецэффектами.
- Светодиодные источники света могут устанавливаться в комбинированных вариантах, где одновременно используются светильники, прожектора и светодиодные ленты.
- Быстрый и легкий монтаж своими руками, доступный даже начинающим мастерам. Не требуется регулярное техническое обслуживание.
- Продолжительный срок службы, составляющий более 10 лет.
Можно отметить и другие достоинства данных светильников. Например, светодиоды практически не выделяют тепла и каких-либо вредных веществ во время работы. За счет этого они широко используются для подсветки витрин продовольственных магазинов. При создании одного и того же уровня освещенности, светодиоды обладают во много раз меньшей мощностью по сравнению с обычными лампами.
Для повышения сроков эксплуатации, они используются совместно с драйверами, стабилизирующими напряжение и выполняющими превращение переменного тока в постоянный. Это обеспечивает одинаковую яркость светодиодов на протяжении многолетнего периода работы.

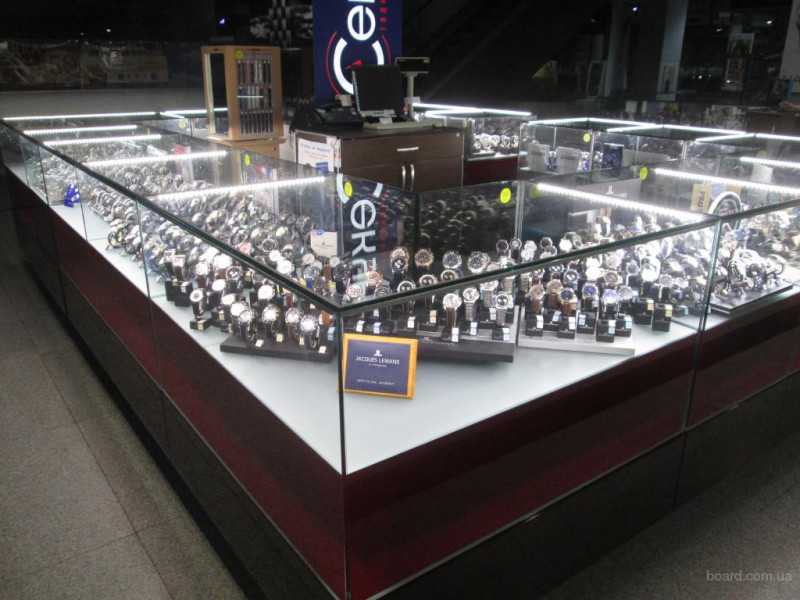

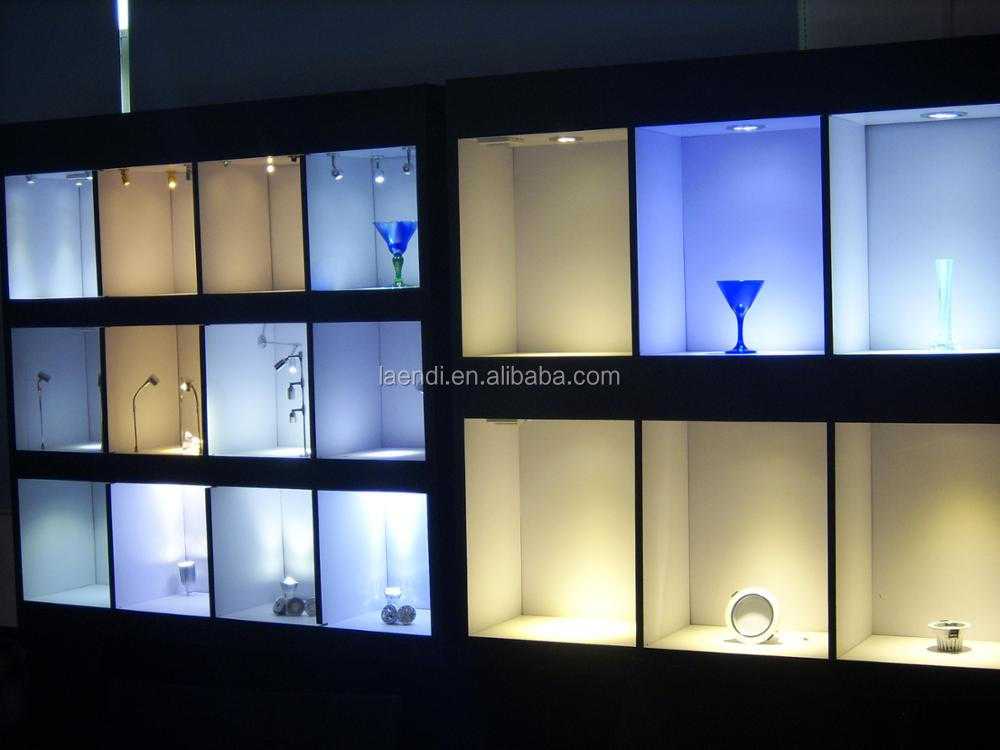

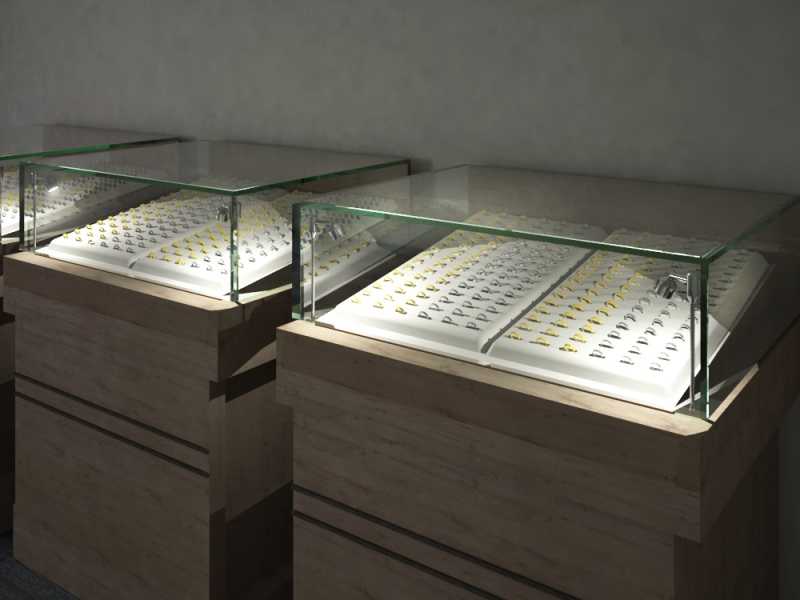

Подсветка торговых витрин и стеллажей
Профессионалы знают, что для каждого вида товаров наиболее выигрышным будет именно свой определенный цвет подсветки
Создавая профессиональное освещение торговых витрин, следует обращать внимание даже на мельчайшие детали: насколько органично смотрится светодиодная подсветка, как падает свет и другие моменты. К примеру:
- светодиодное освещение витрин и стеллажей используют при продаже вин, в специальные винные стеллажи устанавливают светильники малой мощности: для того, чтобы максимально ограничить попадание света на бутылки, их размещают исключительно в верхней части стеллажа;
- для подсвечивания кондитерских изделий в витрине предпочтительнее использовать желтый свет;
- витрины для реализации мороженого, напитков и молочных товаров, как правило, подсвечивают белыми светодиодами с холодным голубым оттенком;
- для освещения колбасных изделий и свежего мяса необходим светильник розового свечения, с помощью которого товар выглядит привлекательным и свежим;
- подсветка светодиодной лентой – оптимальный вариант для парфюмерных магазинов, где тепло, излучаемое другими источниками света, неблагоприятно воздействует на косметику. Для этой цели используют специальные диоды с определенной цветовой температурой до 6000 – 6500 К.
Одним из достоинств подсветки торговых витрин и стеллажей светодиодами является простота монтажа диодной ленты. Только светодиоды способны осветить витрину под любым углом, при этом создавая необходимое точечное либо рассеянное освещение. Обширная палитра цветов при использовании такой подсветки витрин обеспечивает наиболее выигрышную выкладку изделий разного назначения.
Если внимательно изучить правила монтажа, то это можно без особых усилий сделать и своими руками. Помимо ленты и профиля для торцевой подсветки стекла, потребуется блок питания. Если планируется в полном объеме использовать светодинамику, которую придется программировать в зависимости от достижения нужного эффекта и содержимого витрины, необходимо дополнительно приобрести контроллер.
А если выбрать самоклеющийся вариант светодиодов, то монтаж для подсветки витрины или стеллажа своими руками не займет много времени. Светодиодная лента достаточно легко режется на куски необходимой длины ножницами, и при правильном монтаже почти незаметна.
Советуем почитать:лайтбокс на светодиодах своими руками
Область применения и преимущества
Светодиодное освещение обладает универсальностью, что позволяет использовать его практически в любой витрине, содержащей товары различного назначения:
- продукты питания, холодильники или прилавки в продуктовых магазинах или супермаркетах;
- украшения, духи, бижутерия, часы и тд.;
- одежда, обувь, велосипед, другие предметы из этой серии.
Основная задача – обеспечить максимально эффектное и реалистичное освещение, подчеркивающее, но не искажающее внешний вид продукции, размещенной на витрине. Светодиоды обладают многими полезными качествами, предотвращающими перегрев или чрезмерное освещение.
Возможности светильников широки и позволяют подобрать оптимальный световой режим для любого, самого специфического вида продукции. Кроме того, что они экономичны, светодиоды не требуют обслуживания и ухода и практически не меняют своего режима работы с течением времени.
Нормы и этапы создания светодиодной подсветки витрин
С целью увеличения посещаемости торговых залов, бутиков, магазинов и супермаркетов управляющие используют разнообразные маркетинговые ходы
Особое внимание уделяется витринам, которые должны выглядеть красочно, ярко, привлекательно, повышать интерес людей и намекать на то, что им нужно посетить торговую точку. К слову, это относится и к заведениям общепита – интригующая подсветка витрин способна повысить их посещаемость
При помощи современных светильников кардинально меняют дизайн, расставляют акценты на нужных товарах и услугах независимо от их предназначения – продукты питания, промышленные и ювелирные изделия, одежда. Также подсветка способна задать определенное настроение.
Технологии и светильники, применяемые для освещения витрин
Торговый процесс требует создания таких условий, чтобы весь ассортимент был представлен наиболее выгодным и удачным образом. Для этого используются светильники разного типа, способные подчеркнуть качество, создать праздничную и нарядную обстановку. При этом, необходимо использовать такой режим подсветки, при котором продукции на витрине не будет нанесен ущерб.
Освещение витрин и прилавков требует понимания специфики и особенностей предлагаемого товара. В зависимости от назначения, размеров и прочих качеств, используют разные типы подсветки:
Выбор того или иного вида обусловлен особенностями товара, его размерами и назначением, способом размещения в торговом зале. Кроме того, надо учитывать габариты и конфигурацию самой витрины, поскольку жестких стандартов в этом вопросе не существует и многие магазины оснащены торговым оборудованием, изготовленным на заказ. Традиционные лампы накаливания для витрин современного типа не подходят, поскольку они слишком нагреваются и способны испортить товар на выставке. Наиболее предпочтительными являются светодиодные осветительные приборы.

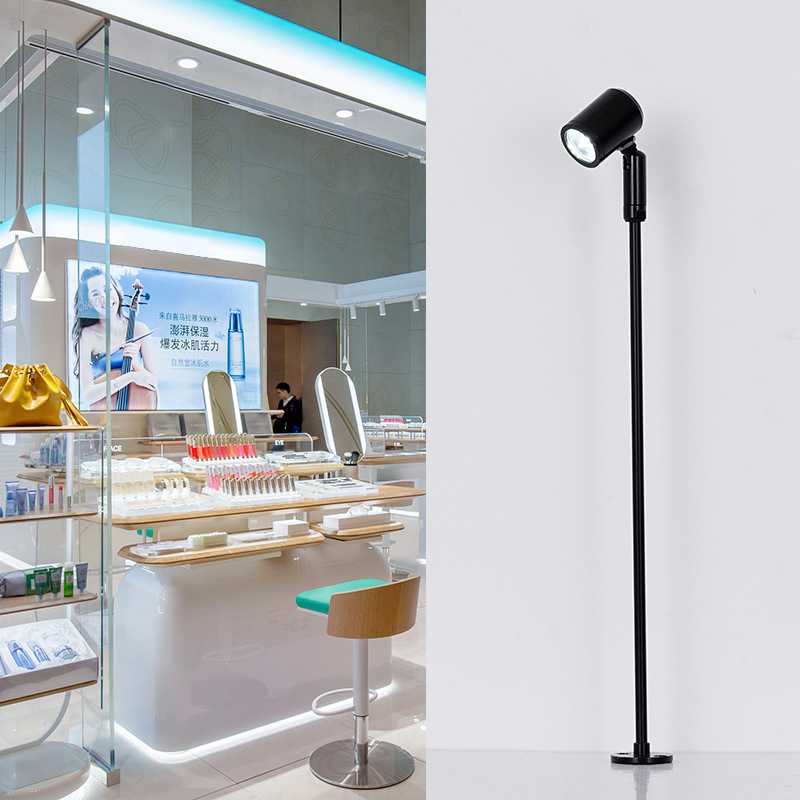

Светодиодные светильники
Светодиодная подсветка витрин уверенно лидирует среди всех альтернативных вариантов. Причинами этого являются значительные преимущества светильников этой конструкции:
- малый расход электроэнергии;
- отсутствие нагрева;
- множество вариантов и видов конструкции светодиодной подсветки.
Разнообразие типов ламп — одна из основных и важных особенностей светодиодных приборов. Все они обладают практически одинаковыми свойствами, но различаются по типу конструкции. Распространены следующие виды:

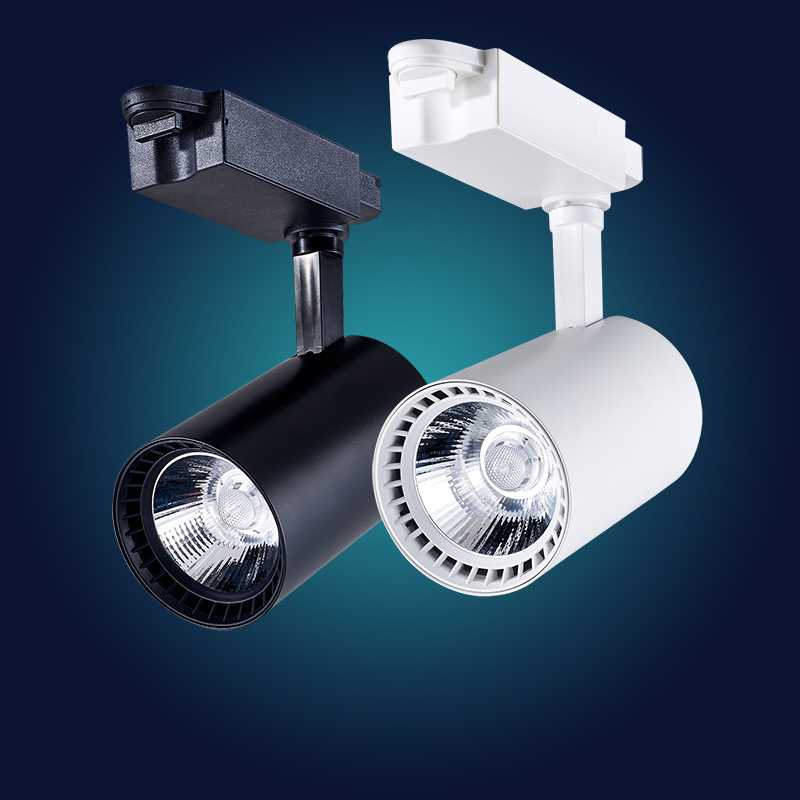

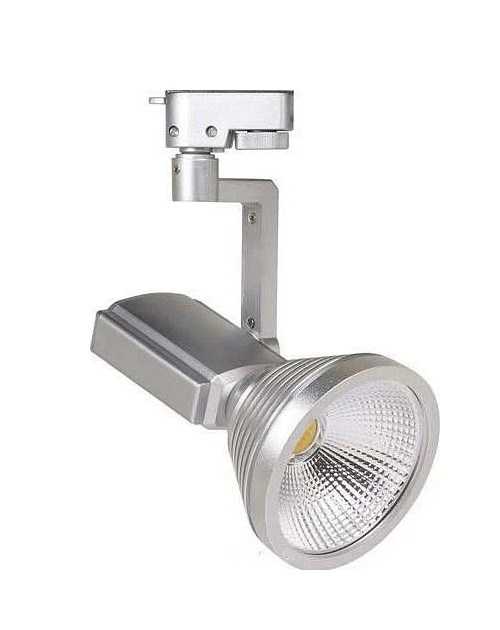

- направленного типа. Они представляют собой светодиодную матрицу, размещенную на плоской опорной конструкции. Пучок света имеет относительно малый угол раскрытия, преимущественно направлен в одну сторону;
- лампа типа «кукуруза». Такое название она получила из-за сходства с початком — гибкая матрица со светодиодами обернута вокруг цилиндрической опоры. Свет от нее направлен во все стороны, имеет рассеянный вид и освещает все пространство вокруг себя;
- филаментные лампы. Это относительно новая конструкция, имитирующая традиционные лампы накаливания. Внешне она мало от них отличается — стандартная стеклянная колба привычной формы, а в роли нити накаливания выступают филаменты — тонкие стеклянные нити, покрытые люминофором и содержащие по 28 светодиодов малой мощности. При полном сходстве, филаментные лампы обладают всеми преимуществами светодиодов — низкий расход электроэнергии, отсутствие нагрева и т.д. Единственным недостатком является хрупкость стеклянной колбы, от которой никак нельзя избавиться;

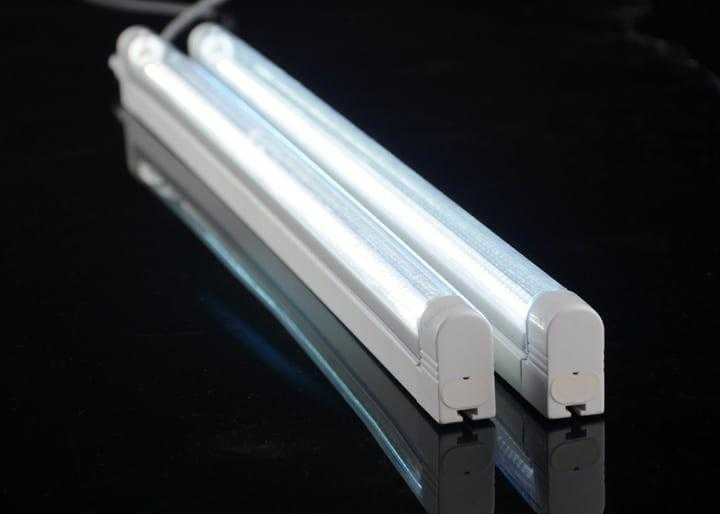

- линейные светодиодные конструкции. Они имитируют привычные лампы дневного света (энергосберегающие люминесцентные лампы). Используются в стандартных светильниках, безопасны, экономичны и эффективны;
- светодиодные ленты. Представляют собой матрицу из светодиодов, расположенных в один, два или три ряда на гибкой ленте. Есть разные варианты — одноцветные, имеющие определенный цвет или RGB-конструкции, способные создавать разноцветное управляемое свечение. Для оформления витрин применяются все виды, способные создавать эффектную и привлекательную подсветку.
Правила организации и управления освещением в квартире
На выбор освещения большое влияние оказывает тип помещения и его предназначение. Чтобы грамотно организовать свет, нужно учесть размеры комнаты с учетом мебели, определить, нужно ли делать зонирование и сколько светильников потребуется.
Гостиная
Свет в гостиной можно организовать с помощью центральной люстры и точечных светильников. Можно дополнительно подсветить картины и другие предметы интерьера, выполнить визуальное деление комнаты на зоны. В гостиной должно быть много света, так как эта комната является одной из самых используемых в доме.
Спальня
Для спален подходит комбинированное освещение. Общий свет можно создать с помощью люстр. Также по краям от кровати устанавливаются бра или точечные светильники. Подсветка должна быть мягкой, не напрягающей глаза.
Можно установить в спальне светильники с регулируемой яркостью. Тогда можно самостоятельно управлять светом для комфортного засыпания.
Детская
В детской комнате нужно уделить особое внимание выбору света, ведь от него зависит психологическое здоровье и настроение ребенка. Светильники не должны быть яркими и раздражающими. Дополнительно нужно делать декоративную подсветку
Дополнительно нужно делать декоративную подсветку.
Кухня
В кухне традиционно устанавливают многоуровневую подсветку. Рабочее место должно быть качественно подсвечено для удобства хозяйки. Отдельно подсвечивается и рабочий стол – например, небольшой люстрой. Дополнительно можно предусмотреть возможность регулировки яркости.
Прихожая
Коридор – это место, где отсутствует естественный свет. Поэтому всю подсветку создают встроенные светильники. Требований по организации света в прихожей нет, все определяется желанием жителей. Можно установить несколько точечных светильников по потолку и дополнительно подсветить зеркало.
Ванная
В ванной подсветка не должна быть слишком яркой
Особое внимание уделяется защищенности светильника от влаги. На этот параметр стоит опираться при выборе осветительных устройств в ванную комнату
Особенности освещения
С помощью светодиодов можно подсветить потолок, стены, элементы интерьера. Для этого используются различные виды светильников, лент, панелей.
Потолка
Традиционным источником света для потолка является люстра. В небольших комнатах основное освещение организуется с помощью точечных светильников. На многоуровневых потолках выгодно смотрятся ленты, а на натяжных – эффект «звездного неба».
Стен
На стены рекомендуется устанавливать осветительные устройства с возможностью поворота. Подсветку зеркал, картин и других элементов дизайна осуществляют с помощью лент, панелей и точечных светильников.
Пола
Внизу стены монтируют точечные светильники или ленты, чтобы жильцам было удобно в темное время суток перемещаться по дому. Их устанавливают в коридорах. Рекомендуется ставить свет с датчиком движения – тогда подсветка будет включаться автоматически.
Нормы освещения витрин
Если форма и внешний вид светодиодных светильников могут быть разными, то уровень освещенности при подсветке витрин отмечен в специальном разделе СНиП
Важно строго соблюдать указанные правила и рекомендации
Яркость освещения считается главным сдерживающим фактором при выборе осветительных приборов. Причем данные ограничения могут изменяться в зависимости от категории улицы, чтобы витрина одного конкретного заведения не была ярким пятном в целостном ансамбле освещения квартала. К примеру, на центральных улицах мегаполисов освещение может и должно быть намного ярче, чем в каких-то закоулках или пролетах в поселках городского типа. В первом случае уровень освещенности витрин может достигать 300 lx.
Обратите внимание на то, что созданы лимиты не только для средней величины, но и для суммарной освещенности по вертикальной плоскости. С другой стороны, нужно учитывать и то, какой товар рекламируется. Освещенность для светлых изделий может быть уменьшена на несколько пунктов, в то время как для темных ее следует повысить
Освещенность для светлых изделий может быть уменьшена на несколько пунктов, в то время как для темных ее следует повысить.
Также в СНиП отображены коэффициенты цветопередачи для товаров разных категорий. Если для бакалеи или витрины с бытовой техникой индекс цветопередачи может быть 70 %, то для остальных товаров параметр составляет не менее 80 %. Чем выше характеристика, тем более высокие требования к используемым светодиодам. Особенно актуальна высокая цветопередача в бутиках одежды, включая примерочные.
Третий показатель, на который следует обратить внимание, – цветовая температура. В этом плане полупроводники считаются универсальными изделиями, поэтому достаточно руководствоваться нормами СНиП. Последний параметр связан с отражаемыми бликами
Приборы не должны светить прямо в глаза посетителям и водителям автомобилей, двигающихся вблизи от витрин. То же самое касается зеркальных поверхностей, способных отражать излучение
Последний параметр связан с отражаемыми бликами. Приборы не должны светить прямо в глаза посетителям и водителям автомобилей, двигающихся вблизи от витрин. То же самое касается зеркальных поверхностей, способных отражать излучение.
Особенности и преимущества подсветки
Главное преимущество светодиодной подсветки – небольшая энергоемкость и безопасность эксплуатации. Большой ресурс работы светодиодов, составляющий для лент, произведенных с использованием кристаллов OSRAM или Cree не менее 50 000 часов, позволяют использовать их длительное время, при этом не особо задумываться о затратах на оплату электроэнергии. Экономичность потребления электроэнергии у светодиодных лент в 10 раз выше, с аналогичной по силе свечения лампой накаливания и на 60% -по сравнению с люминесцентной лампой.
Гибкость источника света позволяет реализовать возможности, не достижимые при использовании других источников света, или связанные со сложными техническими решениями.
Светодиоды обладают свойством мерцать с частотой тока, от которого они питаются. При свечении в режиме максимальной яркости мерцание практически не заметно. По мере снижения яркости свечения при помощи диммера, оно становится заметнее и начинает утомлять глаза, может вызвать головную боль. Чтобы избежать неприятного воздействия на глаза светодиоды обычно размещают таким образом, чтобы свет от них напрямую не попадал в глаза. По контуру потолка, заглубляя их в нишу потолочного плинтуса специальной конструкции, по контору фальшстенок, на нижних поверхностях мебели или архитектурных конструкций, которые находятся выше или ниже уровня зрения среднего по росту человека.
Подготовка отрезков светодиодной ленты
Для комфортного и быстрого монтажа подсветки для витрин с минимальными усилиями и потерями нужно подготовить 6 отрезков ленты по 1,5м. Я поступил так.
Целый кусок 5м я разделил на отрезки 1,5м, 1,5м, 1,5м и 0,5м.
Кусок 4м – на отрезки 1,5м, 1,5м и 1м.
Два отрезка 0,5 и 1м я спаял, получился последний, шестой кусок 1,5м.
Итого получили 6 необходимых отрезков ленты, три из которых имеют “оригинальные” провода, а к трём провода будем припаивать.
Очень важно то, что ленту не пришлось в данном случае резать. Дело в том, что лента исходно состоит из спаянных кусочков по 0,5м, у которых общая клейкая основа. И я просто распаял ленту на нужные кусочки, и потом разрезал двусторонний скотч канцелярским ножом
И я просто распаял ленту на нужные кусочки, и потом разрезал двусторонний скотч канцелярским ножом.
Светодиодная лента Gauss. Место заводской спайки ленты отмечено стрелкой
Вот 6 готовых кусков ленты, которые будем монтировать в витрины:
Лента нарезанная на куски по 1,5м
Подготавливаем провода. Вымеряем длину, не забываем про запас – витрины планируется двигать, чтобы протирать боковые стенки извне.
Три провода (шнура) скручиваются с проводками, которые были в ленте исходно, другие три придётся припаивать.
Зачищаем провода
Паяем.
Лента с припаянными проводами
Скручиваем.
Лента с прикрученными проводами
Конечно, термоусадка смотрелась бы лучше, но в данном случае этого ничего не будет видно, как будет показано ниже.
Советы и рекомендации
Существуют определенные рекомендации для освещения конкретных товаров:
- косметику лучше всего освещать приборами, свет которых максимально приближен к естественному дневному;
- для кондитерских изделий подойдут светло-желтые оттенки;
- колбасы и мясная продукция должны освещаться розовыми цветами;
- в случае с винами подходит приглушенный свет от диодов низкой мощности;
- ювелирные изделия могут освещаться яркими полупроводниками с любой цветопередачей;
- для промышленных товаров следует организовать подсветку снизу.
И все же, несмотря на высокую популярность светодиодной продукции, ее универсальность при организации подсветки витрин, требуются взвешенный подход и кропотливый выбор светильников, размещаемых в них диодов и мест расположения приборов. Процесс дорогостоящий, поэтому многим хочется, чтобы система освещения прослужила максимально долго. А для этого нужно обратиться к специалистам, которые разработают эффективный проект подсветки, повышающей популярность заведения и привлекающей еще больше посетителей.
Нормы освещения витрин
В отличие от внешних или конструкционных особенностей светильников, уровень освещенности товаров достаточно строго регламентируется СНиП. Учитываются все факторы — от индивидуальных показателей данной витрины, обеспечивающих четкую видимость деталей и качественную цветопередачу, так и общие условия освещения, исключающие чрезмерное выделение одной площадки среди многих других
Принимается во внимание расположение наружной витрины — на людных городских магистралях степень освещенности должна быть намного выше, чем у витрин на тихих, малоосвещенных улицах
Кроме этого, регламентированы такие показатели как цветопередача и цветовая температура светильников. Первый показатель допускает 70 % для витрин бакалеи или бытовой техники, но для всех остальных видов продукции необходимо обеспечить 80 %. Цветовая температура ламп напрямую влияет на цветопередачу, кроме того она является фактором, определяющим отрицательное воздействие освещения на прохожих или водителей автомобилей, проезжающих неподалеку.
3.4 Источники света
3.4.1
Освещение витрин следует выполнять светильниками, оснащенными:
•
лампами накаливания;
•
зеркальными лампами накаливания (приложение , рис.
— );
•
галогенными лампами накаливания (приложение , рис.
— );
•
галогенными лампами накаливания низкого напряжения (приложение , рис. — );
•
трубчатыми люминесцентными лампами;
•
компактными люминесцентными лампами (приложение , рис. );
• металлогалогенными
лампами (приложение , рис. — );
•
натриевыми лампами высокого давления (приложение , рис.
— );
•
сверхяркими светодиодами.
3.4.2
При выборе источников света необходимо учитывать специфические закономерности
цветового восприятия, так как качество воспроизведения цвета, зависящее от
спектрального состава излучения источников света, определяется их
цветопередачей. Выбор источников света для обеспечения правильной цветопередачи
должен осуществляться в зависимости от вида экспонируемого товара в
соответствии с таблицей 16 МГСН 2.06-99.
3.4.3
При необходимости снижения нагрева экспонатов следует применять зеркальные ГЛН
НН со стеклянными интерференционными отражателями, селективно пропускающие
инфракрасное излучение.
3.4.4
При использовании МГЛ, необходимо обращать внимание на ограничение
УФ-излучения, которое приводит к выцветанию тканей, кожаных и ряда других изделий.
Для ограничения выцветания следует применять светофильтры, поглощающие
УФ-составляющую в спектре источников света. 3.4.5
При использовании ЛЛ для исключения пульсации светового потока, увеличения
срока службы ламп, улучшения режима зажигания и экономии электроэнергии
целесообразно применение электронных пускорегулирующих аппаратов. 3.4.5
При использовании ЛЛ для исключения пульсации светового потока, увеличения
срока службы ламп, улучшения режима зажигания и экономии электроэнергии
целесообразно применение электронных пускорегулирующих аппаратов
3.4.5
При использовании ЛЛ для исключения пульсации светового потока, увеличения
срока службы ламп, улучшения режима зажигания и экономии электроэнергии
целесообразно применение электронных пускорегулирующих аппаратов.
Организация освещения витрины светодиодной лентой
Рынок осветительных изделий предлагает широкий ассортимент светодиодных ламп и лент, отличающихся друг от друга формой, конструкцией, мощностью, яркостью и цветопередачей.
Вспомните одно из главных правил, записанных в СНиП, – свет не должен бить в глаза посетителей. В то же время светодиодная продукция является низковольтной, источники не излучают ультрафиолетовые лучи и тепло в процессе эксплуатации, поэтому идеально подходят для соблюдения данной рекомендации.
Компактные размеры позволяют использовать приборы для освещения небольших витрин, где рекламируются различные товары. Не забывайте о том, что не всегда яркая подсветка является лучшим вариантом
Иногда приглушенный свет может намного лучше привлекать внимание посетителей
Из основных преимуществ светодиодных источников выделим следующие:
- разнообразие цветовых оттенков, благодаря чему можно подобрать подсветку, сохранив естественную привлекательность товара или сделав его еще более желанным;
- выбор изделий разной мощности, светильников с точечным или рассеянным светом;
- возможность создания разнообразных спецэффектов, комбинирования различных приборов, включая ленты, лампы и прожекторы;
- быстрый и удобный монтаж;
- продолжительная эксплуатация – не менее десяти лет.
А теперь давайте рассмотрим один из вариантов подсветки витрин при помощи светодиодной ленты.
Подготовка
Для начала следует обзавестись качественной светодиодной лентой, после чего разделить ее на несколько отрезков. В нашем случае это будет шесть кусков по полтора метра каждый. Обычно данные изделия имеют общую длину 5 м, поэтому их можно разделить на три части по полтора, при этом останется четвертый полуметровый кусок. То же самое делаем со второй светодиодной лентой длиной 5 м. В дальнейшем вы обязательно найдете применение двум частям гибкой платы по полметра. К слову, их можно с легкостью спаять и получить одно цельное изделие протяженностью 1 м.
После этого нужно подготовить провода, которые будут подавать питание на ленту. Выполните необходимые замеры, обязательно оставьте запас. На тыльной стороне изделия обычно находится самоклеящаяся основа, спрятанная под тонкой пленкой. Ее можно очень легко снять руками, предварительно поддев канцелярским ножом.
При необходимости провода могут быть скручены с теми, что выступают с краев на полученных отрезках, или припаяны, если таковые отсутствуют. Желательно воспользоваться термоусадкой.

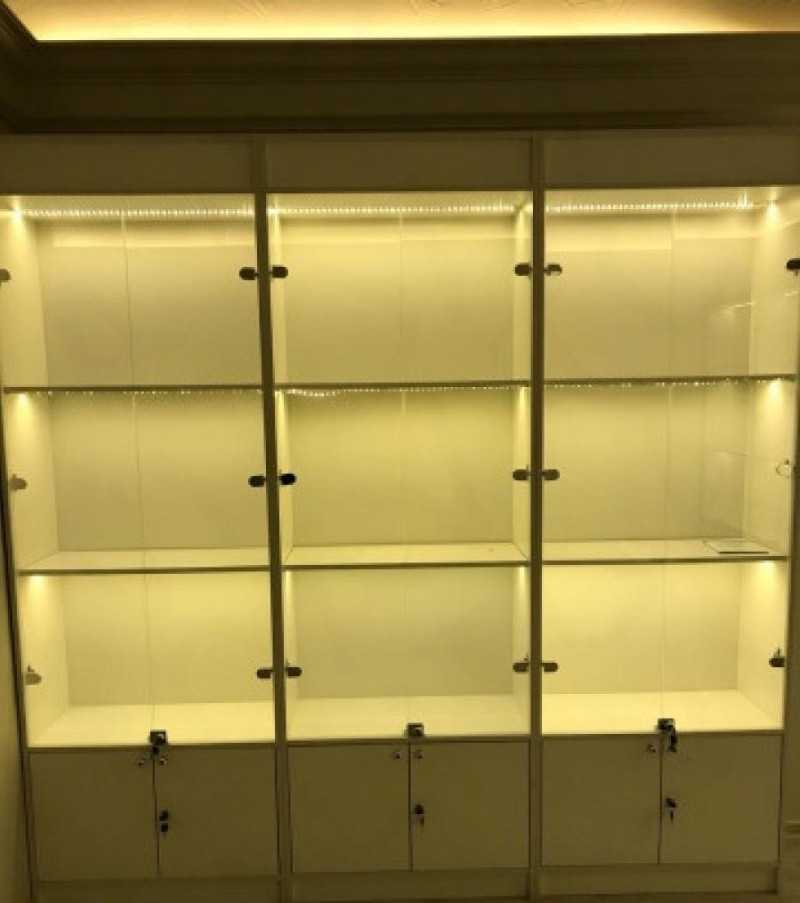

Монтаж ленты в витрину
Поскольку витрины состоят из стекла, которое может быть закаленным или хрупким, то действовать следует осторожно. Не забывайте и о хрупкости самой ленты, которая может повредиться при резких движениях в процессе монтажа. Старайтесь не цеплять ее за края стекол
Один потерянный диод может вывести из строя все изделие в целом
Старайтесь не цеплять ее за края стекол. Один потерянный диод может вывести из строя все изделие в целом.
Монтаж схемы питания
Питание светодиодной платы обеспечивается при помощи провода, вилки, выключателя и блока питания (драйвера). Для крепления всех элементов можно воспользоваться строительным двусторонним скотчем.
Включаем ленту
Подключите ленту к сети питания и проверьте ее работоспособность. Убедитесь, что освещаемый товар выглядит красочно и привлекательно. В противном случае следует искать другие варианты подсветки.

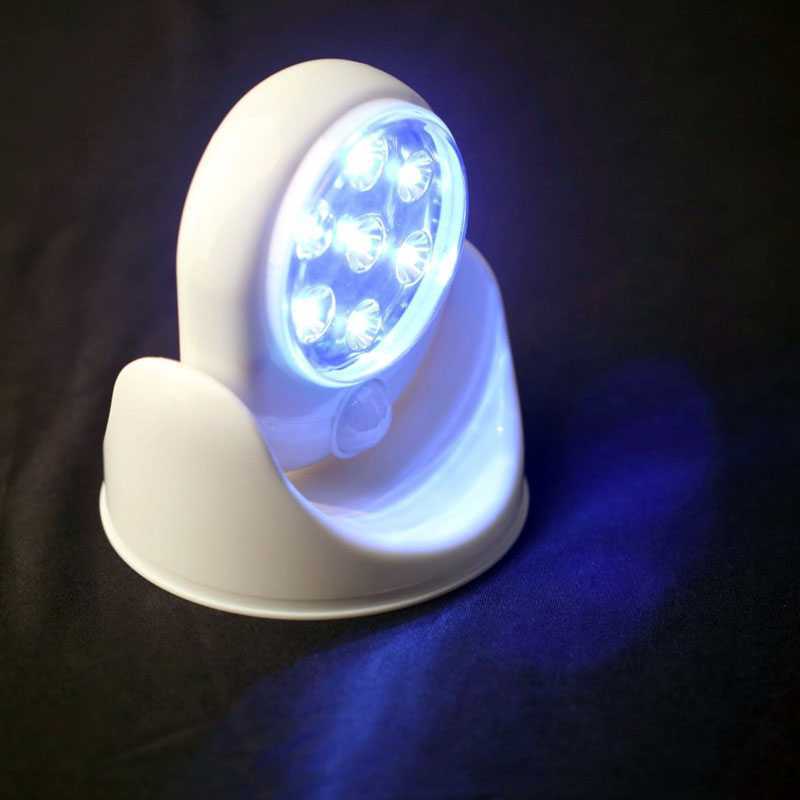

Аккумуляторные светодиодные светильники аварийного освещения: что они собой представляют
Ещё один интересный вариант – светодиодные светильники аварийного освещения с аккумулятором. Такие используются для обозначения аварийных и основных выходов, табличек с направлением эвакуации при пожаре, однако иногда их устанавливают и в качестве обычного аварийного освещения. Принцип их работы таков.
Устройство подключено к сети, питание поступает на LED-элементы, попутно заряжая встроенные аккумуляторные батареи. При возникновении аварийной ситуации (пожар с отгоранием проводки, короткое замыкание или авария на подстанции) и отключении напряжения в работу вступают аккумуляторы, освещение продолжает работать в штатном режиме ещё некоторое время. Продолжительность работы LED-светильника зависит от ёмкости АКБ и потребляемой светодиодами мощности и указывается в технической документации прибора.
