Как собрать схему управления светом из трёх мест

Готовим инструменты и расходники

Монтаж выключателя своими руками не обойдется без некоторых инструментов и расходных материалов. Так, в процессе подключения потребуются крестовая, плоская и индикаторная отвертки, пассатижи, острый нож (для снятия изоляции) и соединитель (клеммы, соединительные колодки или паяльник с припоем).

Читайте здесь! Сенсорный выключатель света — виды современных моделей, особенности работы и варианты дизайна (80 фото-новинок)

В обоих случаях необходимо заранее приготовить и сам выключатель

Если основной вопрос – это “как заменить старый выключатель своими руками”, то при покупке нового экземпляра лучше обратить внимание на максимально похожие устройства

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

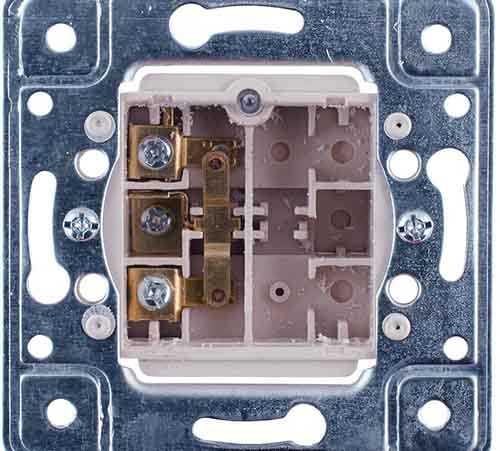

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

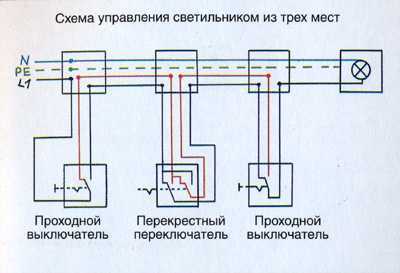

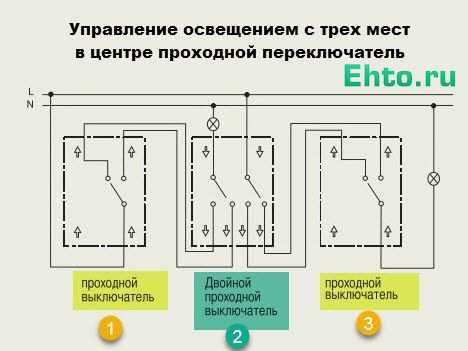

Примеры управления светом из трех точек

Такая схема может быть полезной в Т-образных проходах и коридорах. При входе в любом месте можно включить свет, при выходе – выключить, независимо от направления движения. Также подобная система может оказаться полезной в спальнях или в детских комнатах на двух человек. Выключателем у двери освещение включается, у каждой кровати – выключается. Или наоборот – поднявшись из постели можно включить свет, а выходя из комнаты – отключить.

Если есть лестница, состоящая из двух пролетов, то на ней также может быть реализован подобный принцип. Включать и выключать светильники можно снизу, сверху и между пролетами. Также могут быть и иные ситуации, где подобная схема может принести пользу – все случаи предсказать невозможно.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

• определение на проходном устройстве места расположения общей клеммы;
• подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
• подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
• подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
• подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
• подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

• отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
• создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
• проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Входить в коробку и выходить к каждому потребителю будет двухжильный кабель, но к выключателю в любом случае надо тянуть четыре проводника.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

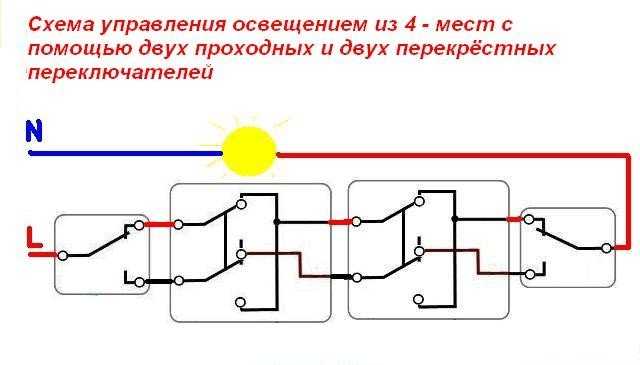

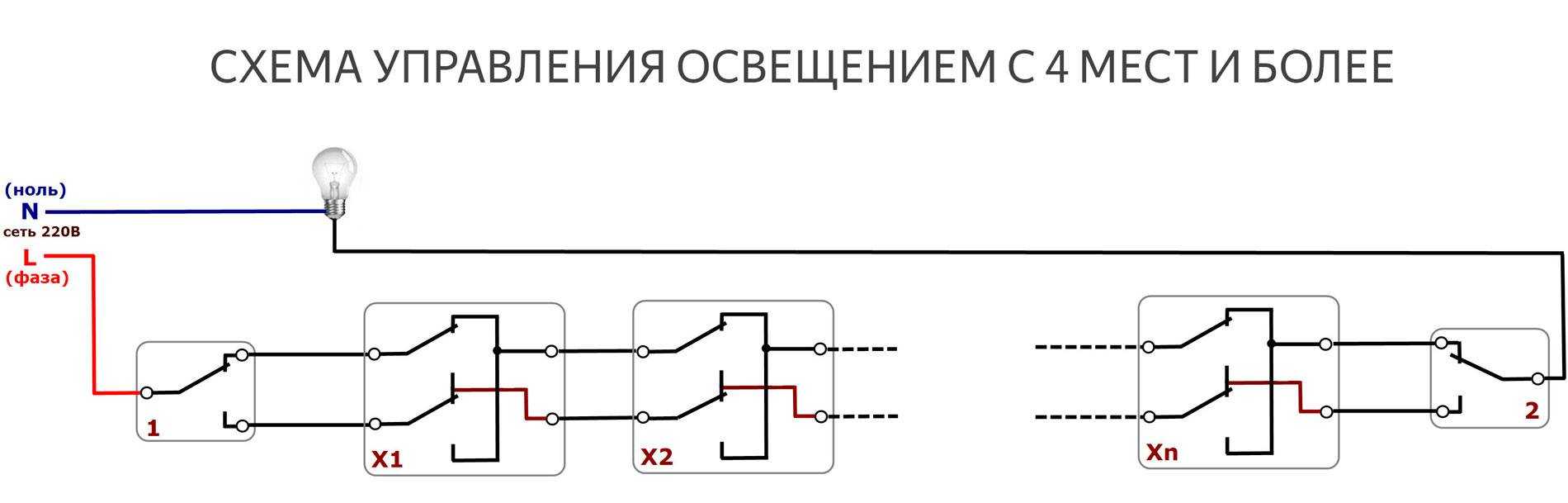

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

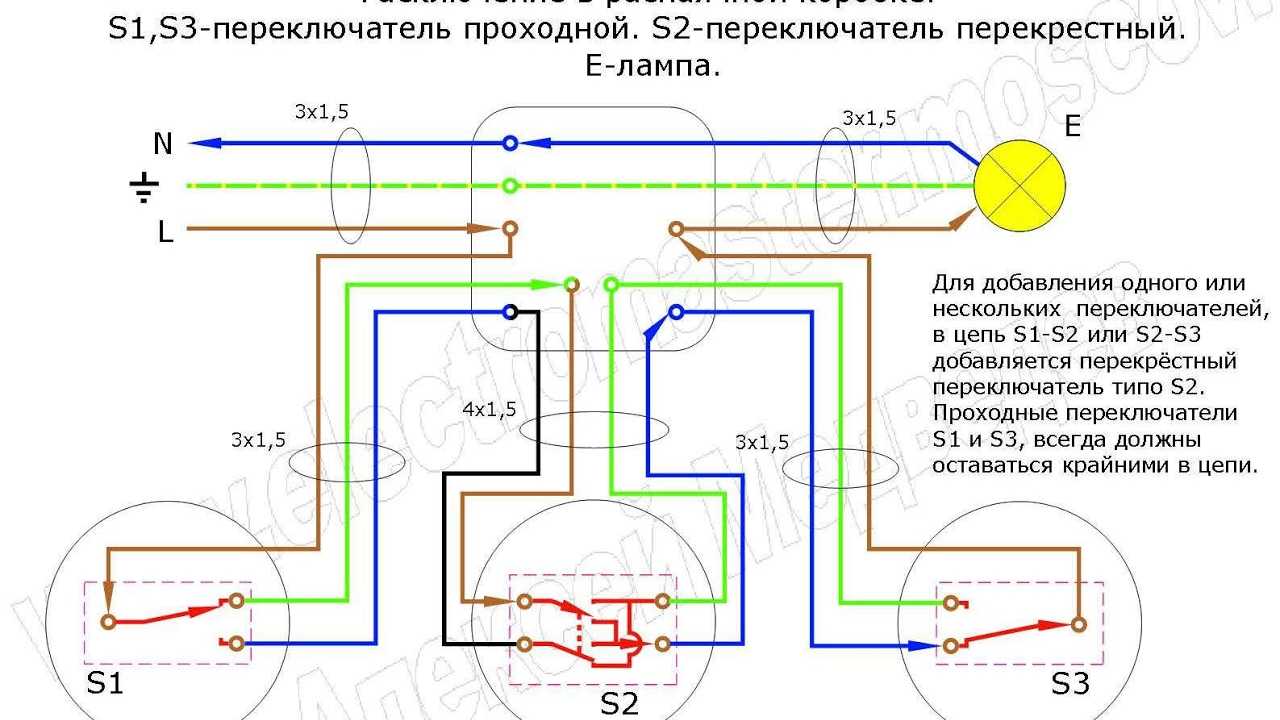

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

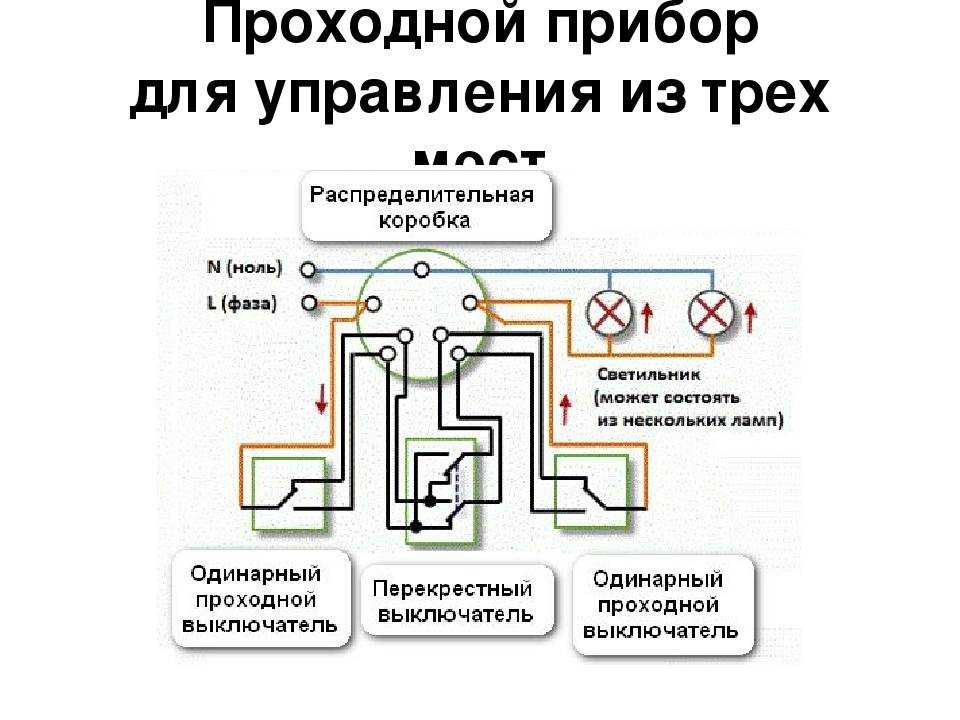

Подключение проходного выключателя из 3 х мест

Это общепринятые правила, обеспечивающие работоспособность всей схемы. Выключатель состоит из: защитной части — клавиши и рамки; рабочей части — механизм фиксации проводов и корпуса. Экономия занимаемой площади.
Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине.
Приобретаются необходимые аксессуары, материалы, крепёж.
Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности.
Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест.
Разводка проводов по жилому помещению Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.
От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
Как подключить трёхклавишный выключатель.

См. также: Смета монтажа электрооборудования

Схема управления светом из трёх мест – что нам понадобится

Чтобы организовать независимую коммутацию нагрузки из нескольких мест, обычных клавишных устройств, как в каждой квартире, недостаточно. Понадобятся более сложные приборы – проходной и перекрестный выключатели. Рассмотрим принцип работы каждого из них.

Проходной

Этот тип приборов правильнее назвать переключателями. Внешне они выглядят как обычные настенные. В некоторых случаях проходной от обычного отличают по маркировке в виде стрелок на клавише, но не всегда.

Сходство лишь внешнее. Их конструкция сложнее.

Как видно из схемы, обычный выключатель – просто выключатель. Включил – выключил. Проходной направляет ток в одну из двух линий. То есть это переключатель. Что это нам дает? Если использовать два таких устройства, то можно организовать коммутацию нагрузки из двух мест.

Схема управления освещением из двух мест при помощи двух проходных выключателей

По такой схеме подключения мы зажигаем или тушим лампочку одним переключателем независимо от положения второго. Но нас интересует управление нагрузкой из трех мест, поэтому поговорим о перекрестных выключателях.

Перекрестный

У этого типа выключателя еще более сложная схема. Он представляет собой двойной перекидной переключатель с двумя входами и двумя выходами.

В одном положении клавиши его контакт 1 подключен к выходу 3, а второй – к четвертому. В другом первый подключен к четвертому, а второй – к третьему, как изображено на схеме. Что позволяет сделать этот выключатель, «переворачивающий» вход относительно выхода? Врежем в схему коммутации нагрузки из двух мест перекрестный выключатель. Взглянем на схему ниже:

Нумерация входов принята условно. С таким же успехом контакты 1 и 2 можно считать выходом, а 3, 4 – входом.

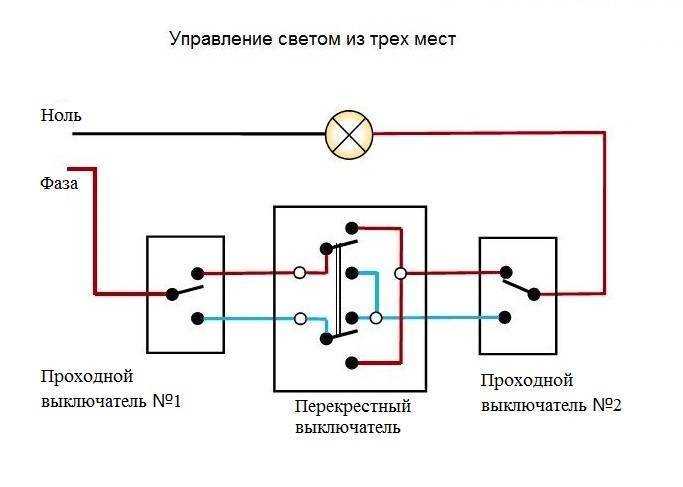

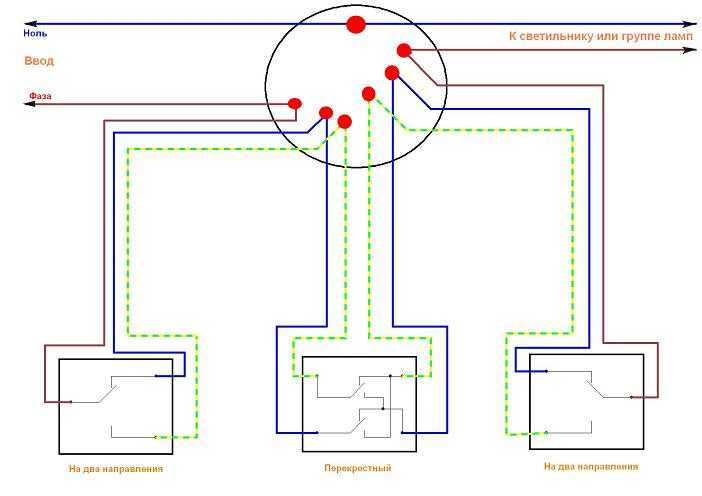

Схема управления освещением из трех мест с использованием перекрестного и проходных выключателей

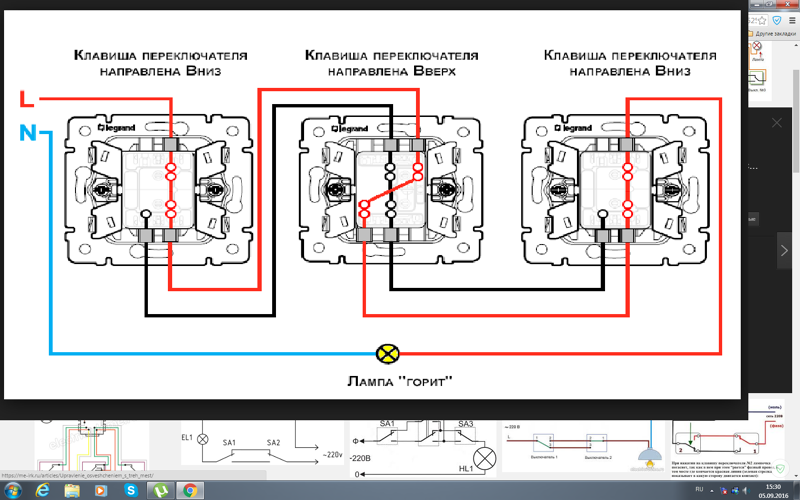

Теперь пощелкаем выключателями в уме и убедимся, что любым из трех можно включить или выключить свет независимо от положения двух остальных. При положении переключателей, изображенных на рисунке выше, лампа гореть не будет. Теоретически задача решена.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Поиск нуля

1. Замкните фазу выключателем;
2. Дотроньтесь индикаторной отверткой до каждого оголенного кончика проводов, идущих из отверстия в потолке;
3. Тот провод, при соприкосновении с которой диодная лампочка на отвертке загорелась, является фазой. Пометьте его латинской буквой L;
4. Другой провод – общий, его нужно обозначить буквой N.

Если из потолка выходит тройной кабель, то найти ноль можно тремя способами:

• С помощью индикаторной отвертки (не самый достоверный метод, так как работает только в правильно сооруженной проводке);
• С помощью мультиметра (надежный метод, но требует наличие тестера);
• Путем разборки выключателя при предварительном обесточивании квартиры (надежно, но муторно).

В случае неправильно сооруженной проводки воспользуйтесь тестером для поиска нуля:

1. Поставьте режим измерения переменного напряжения на мультиметре;
2. Одну клавишу выключателя включите, а другую – отключите;
3. Коснитесь щупами каждой пары из тех, что можно составить из тройной выборки;
4. Отогните в сторону два кабеля, между которыми мультиметр обозначил напряжение. Нулевой будет среди них;
5. Переключите клавиши выключателя в обратном порядке. Та, что была включена, должна стать отключенной, и наоборот;
6. Проверьте, пропало ли напряжение между двумя отогнутыми проводами? Если да, то вы все правильно сделали;
7. Теперь одним щупом коснитесь третьего, отдельного провода, а другим – одного из тех, что находятся в отогнутой паре;
8. Если напряжение возникло, то этот провод из пары и есть ноль. Если нет, то переставьте щуп от первого провода в паре ко второму;
9. Если напряжение появилось между отклоненным и вторым в паре проводами, то этот второй в паре и есть ноль.

Виды выключателей и их достоинства

Сенсорный выключатель с пультом дистанционного управления

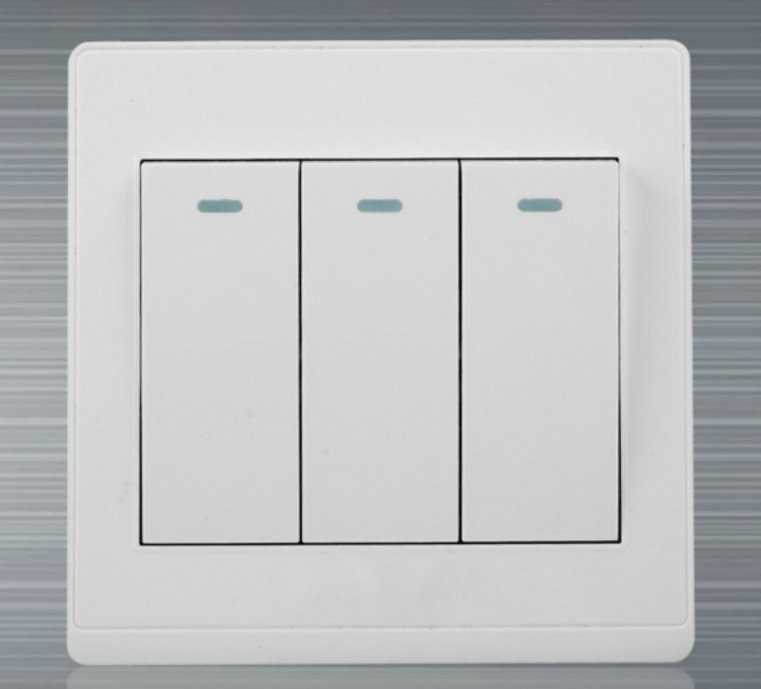

Типовой тройной выключатель выпускается в следующих исполнениях:

Последний вариант – образец расширенной функциональности, совмещающий коммутирующий и силовой узлы.

Устройство с функцией подсветки в корпусе

Возможны и другие исполнения выключателей, отличающихся своим внешним видом (дизайном).

К достоинствам этих приборов независимо от их разновидности относят:

Сенсорные устройства позволяют управлять процессом включения и выключения легким прикосновением к центральной части клавиши, для их коммутации не требуется усилий.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Управление освещением с трех мест: схема подключения, с помощью проходных переключателей и перекрёстных В это время вход второго переключателя нужно вывести на свободный провод от светильника, после этого выходы двух устройств перекидного типа соединяются друг с другом. Спрашивайте, я на связи!

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

• одноклавишные;
• двухклавишные;
• трехклавишные.

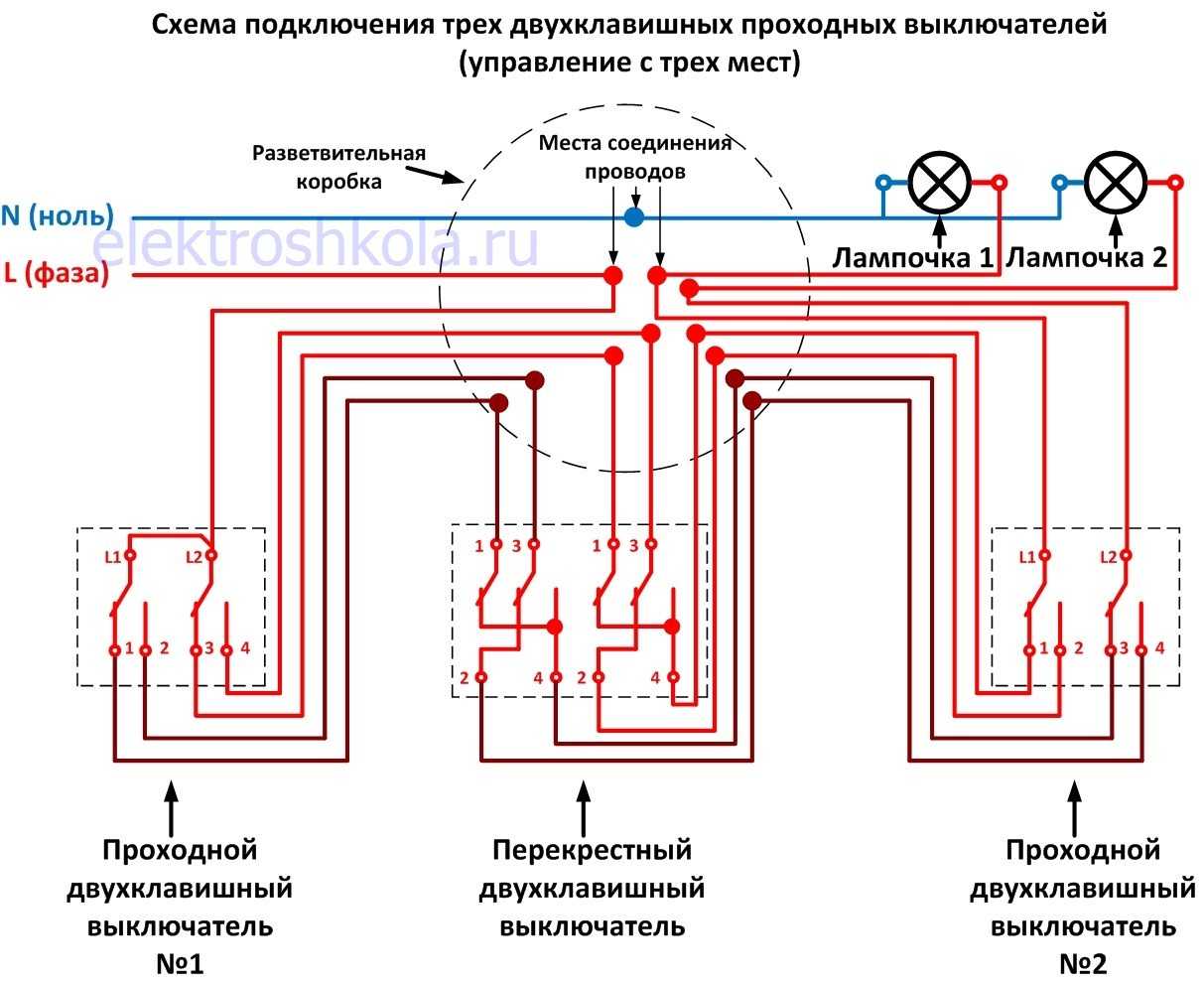

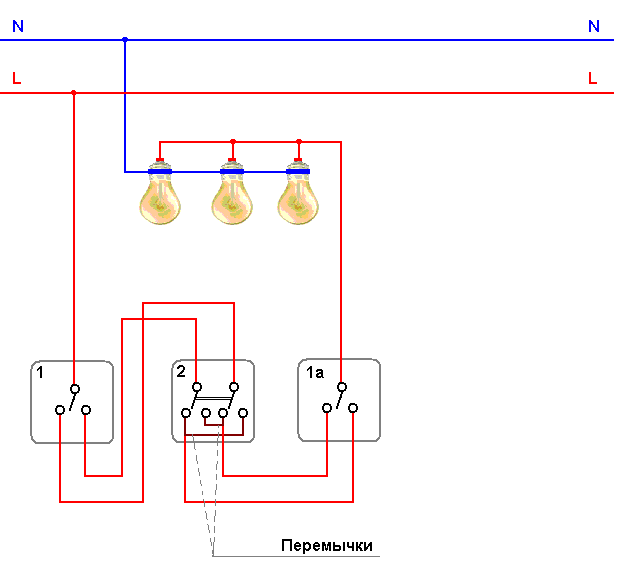

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Материалы и инструменты для обустройства схемы управления

В первую очередь надо определиться с топологией прокладки кабелей и проводов освещения. Так как все выключатели соединены последовательно, есть смысл прокладывать проводники шлейфом без использования распредкоробок. Такой вариант подойдет как для скрытой, так и для открытой проводок.

Прокладка кабелей для монтажа шлейфом.

Понадобится кабель сечением 1,5 кв.мм:

• из двух жил от распредщита до первого проходного выключателя;
• трехжильный от первого проходного до перекрестного;
• трехжильный от перекрестного до второго проходного;
• две жилы от второго перекрестного до светильника (группы светильников).

В этом варианте нулевой провод идет вместе с фазным по всей длине проводки. Недостатком такого решения является необходимость соединений нулевого проводника в нескольких точках, что нежелательно из соображений безопасности – повышается вероятность обрыва нуля из-за множества клеммников или скруток. Можно проложить эту линию отдельным проводом прямо от распредщита до лампы, тогда количество жил в каждом отрезке уменьшится на одну.

Если без обустройства распредкоробки не обойтись или схема управления встраивается в уже существующую систему освещения, прокладку можно выполнить по другому.

Монтаж с использованием распределительной коробки.

Гальванически эта схема от предыдущей не отличается и работает аналогично. Подсоединение первого и последнего выключателя производится в разрыв фазного провода в коробке.

Кабель	Материал жил	Количество жил	Дополнительные свойства
ВВГ 1х1,5	медь	1
ВВГнг 2 х 1,5	медь	2	Негорючий
ВВГ 2 х 1,5	медь	2
NYY-J 3х1,5	медь	3
ВВГ 3х1,5	медь	3

Наименования некоторых кабелей, пригодных для использования в обустройстве схемы, приведены в таблице.
