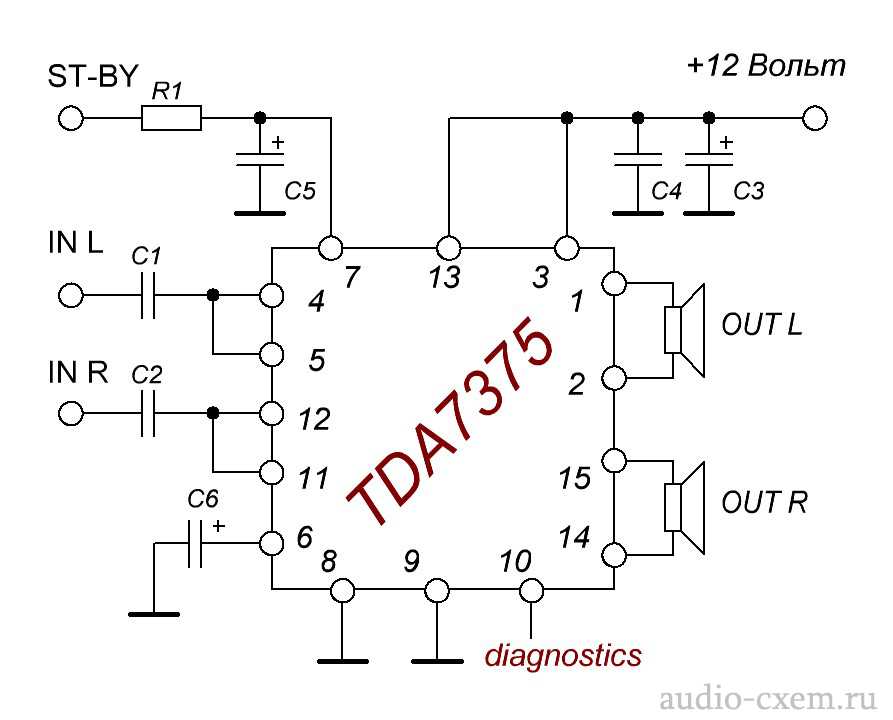

Tda7375: схема усилителя мощности

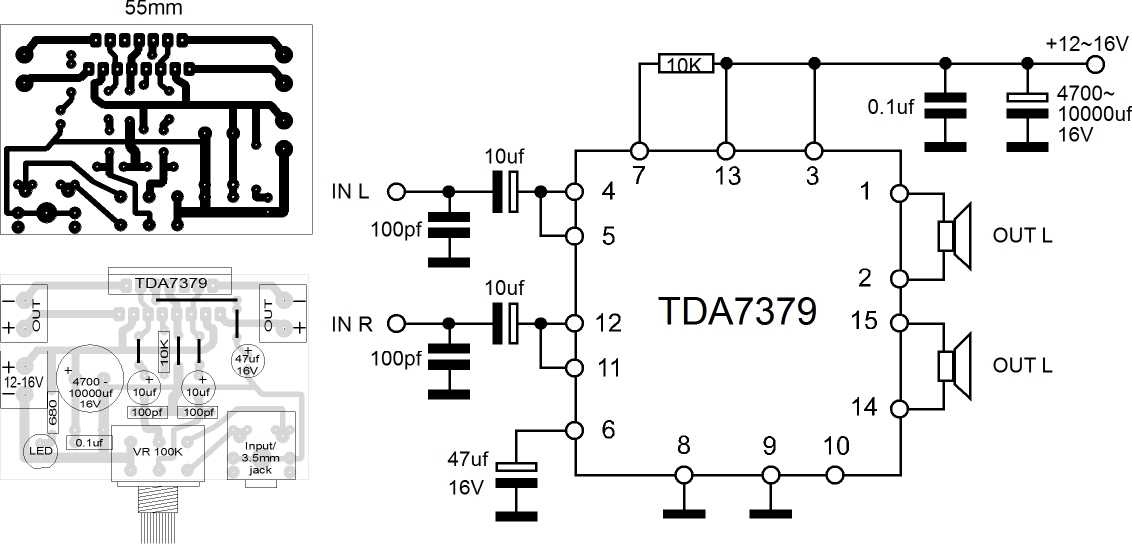

Tda7379: tda7379, унч 4х13-2х38вт или 2х13+1х38вт [multiwatt-15]

dc 12v tda7379 38w + 38w плата стереоусилителя с предусилителем ad828 super than ne5532 продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправить по адресу: Доставка из

Этот склад не может быть доставлен к вам.

Способ доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

МИКРОСХЕМА TDA8560

TDA8560TDA8563

Достоинства микросхемы 8560

>>  Низковольтное питание позволяет использовать конструкцию и в качестве автомобильного усилителя.

>>  К усилителю возможно подключать самую серьезную акустику.

>>  Практически полное отсутствие пассивных элементов обвязки.

>>  Корпус микросхемы соединён с массой.

>>  Низкая цена — от 5 долларов.

Схема включения TDA8560

   Приводим электрическую схему и несколько вариантов в архиве печатных плат двухканального усилителя. Простейший вариант включения:

Список деталей для самостоятельной сборки УМЗЧ

   Элементы необходимые для сборки усилителя:

 1. Силовой трансформатор 220/10…14 в с током 3-5 А.  2. Электролитический конденсатор 4700 мкФ х 25в. 3. Сетевой выключатель. 4. Четыре мощных диода типа Д245 5. Регуляторы громкости и баланса.
 6. Микросхема TDA 8560Q. 7. Радиатор охлаждения площадью 300кв.см. 8. Резисторы и конденсаторы 10к и 0,2мкф. 9. Входные и выходные разъемы.

Питание микросхемы TDA8560

   При сетевом питании, достаточно простого мостового выпрямителя, только не забываем шунтировать каждый диод конденсатором 0,1мкф на 50В.

   Форум по обсуждению материала МИКРОСХЕМА TDA8560

МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.

SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

TDA7379 TDA7377 TDA7375 TDA7297 TDA7391 TDA7292 Схема платы

TDA737x серии
МИНИМАЛЬНОЕ КОЛИЧЕСТВО ВНЕШНИХ КОМПОНЕНТОВ NO BOOTSTRAP CAPACITORS NO BOUCHEROT CELLS ВНУТРЕННИЙ ФИКСИРОВАННЫЙ УСИЛЕНИЕ (26 дБ BTL) ФУНКЦИЯ ST-BY (СМОП-СОВМЕСТИМА) NO ATIBLE POP ВО ВРЕМЯ БЫСТРОГО ОТКЛЮЧЕНИЯ TUR SOFT SHORTING TUR PROXIMITY : КОРОТКОЕ ЗАМЫКАНИЕ НА ВЫХОДЕ ПОСТОЯННОГО / ПЕРЕМЕННОГО ТОКА ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ ЧИПА С МЯГКИМ ТЕПЛОВЫМ ОГРАНИЧИТЕЛЕМ TDA737x – это усилитель аудиопроцессора AB с новой технологией класса AB, способный работать как в конфигурации с ДВОЙНЫМ МОСТОМ, так и с четырехконечной конфигурацией. Эксклюзивная полностью комплементарная структура выходного каскада и внутреннее фиксированное усиление гарантируют максимальную мощность при чрезвычайно уменьшенном количестве компонентов. Для включения питания микросхема должна подключить ST_BY к источнику Vs +.
TDA737X list ⇨TDA7379 Выходная мощность IC

  • 2 x 38 Вт при 4 Ом при 18 В, 1 кГц, 10%
  • 4 x 11 Вт при 4 Ом при 18 В, 1 кГц, 10%
  • 2 x 20 Вт при 8 Ом при 18 В; 1 кГц, 10%
  • 4 x 13 Вт при 2 Ом при 15 В, 1 кГц, 10%
  • 2 x 34 Вт при 8 Ом при 22 В, 1 кГц, 10%

⇨TDA7377 Выходная мощность ИС

  • 2×35 Вт макс./ 4 Ом 2 x 30 Вт / 4 Ом EIAJ
  • 2×30 Вт / 4 Ом EIAJ
  • 2×20 Вт / 4 Ом при 14,4 В, 1 кГц, 10%
  • 4×6Вт / 4Ω @ 14,4 В, 1 кГц, 10%
  • 4×10 Вт / 2 Ом при 14,4 В, 1 кГц, 10%

⇨TDA7375 Выходная мощность ИС

  • 2 x 35 Вт / 4 Ом EIAJ
  • 2 x 35 Вт / 4 Ом EIAJ
  • 2 x 25 Вт / 4 Ом при 14,4 В, 1 кГц, 10%
  • 4 x 7 Вт / 4 Ом при 14,4 В, 1 кГц, 10%
  • 4 x 12 Вт / 2 Ом при 14,4 В, 1 кГц, 10%

Принципиальная схема серии TDA737x та же

TDA737X Подробная информация о распиновке Zip15 pin Есть (3) три варианта использования этого выходного соединения динамика IC-4CH, 2CH, 2.1CH. 1. Выход типа Quad Вы можете выбрать номер 1- Quad Stereo. Схема на схематической диаграмме выше – это входной сигнал. Номера контактов 4,5,11,12 разделены каждый. 4-контактные выходы 1,2,14 и 15 также отделены друг от друга и от общей линии после того, как динамик подключен к земле (отрицательный источник питания). Примечание: Выходные развязывающие конденсаторы (C9, C10, C11, C12) могут быть уменьшены до 1000 мкФ, если операция 2 Ом не требуется.
2. Выход с двойным мостом. Если вы хотите удвоить мощность для большого динамика, да, это возможно, но выход становится 2-канальным. Контактный вход должен быть 4,5, соединен друг с другом, а 11,12 также подключен. В связи с этим выход на динамик не нужно подключать к общему заземлению. Контакт 1,2 предназначен для 1-канального динамика, конденсатор не требуется, также контакты 14 и 15 предназначены для 2-канального динамика. 3. Стерео / мост (выход 2.1CH) Для меня это лучший выбор из 3-х. Подключение – 3-канальный выход, который обеспечивает лучший звук. Пользователь должен сделать предусилитель отфильтрованного сигнала 2.1, который отделяет фильтр нижних частот басовый звук) и подключитесь к IN BRIDGE, взгляните на схему выше.

Вы можете создать как свой, так и самодельный проект, как на видео ниже.

⇨TDA7391

⇨TDA7396 – 65 Вт / 2 Ом MAX – 60 Вт / 2 Ом EIAJ – 45 Вт / 2 Ом при VS = 14,4 В, f = 1 кГц, d = 10%

  • ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ (6–18 В)
  • МИНИМАЛЬНОЕ ВНЕШНИЕ КОМПОНЕНТЫ
  • КОНДЕНСАТОР НЕТ SVR
  • NO BOOTSTRAP
  • БЕЗ ЯЧЕЕК БУШЕРО
  • ВНУТРЕННИЙ ФИКСИРОВАННЫЙ ПРИБЫЛЬ
  • ФУНКЦИИ РЕЖИМА ОЖИДАНИЯ И ОТКЛЮЧЕНИЯ
  • ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ
  • ЗАЩИТА ОТ ПЕРЕГРУЗКИ

TDA7292 Стереоусилитель 40 Вт + 40 Вт с отключением звука и режимом ожидания

TDA7292 – двойной усилитель мощности звука класса AB, собранный в 11-контактном мультиваттном корпусе, раздельный источник питания, широкий диапазон выходной мощности при 40 Вт + 40 Вт на 8 Ом с источником питания VS = ± 28 В.

Примерная выходная мощность, Вт RL = 8 Ом, VS = ± 30 В = 40 Вт RL = 8 Ом, VS = ± 26 В = 30 Вт RL = 4 Ом, VS = ± 18 В = 24 Вт

Загрузить техническое описание TDA7292

TDA7297 поврежденная ИС TDA7379 P В № 6 отрежьте его и поместите конденсатор 47 мкФ Смотрите сравнение схем TDA7297 и TDA733x.

TDA7293 TDA7294 TDA7294 TDA7295

Источник питания – центральный верхний, что составляет +40 В, заземление. , -40В. несимметричный
Технология Multipower BCD Очень высокий диапазон рабочего напряжения (± 50 В) Силовой каскад DMOS. Высокая выходная мощность (100 Вт на 8 Ом при THD = 10%, при VS = ± 40 В) Функции приглушения и ожидания, без шума включения / выключения

Datasheet TDA7293 │
TDA7293 Плата лаз │
TDA7293 Доска Shopee │
Видео звук Тест микросхемы TDA7293 ниже в 4:58 времени

Транзисторные китайские усилители

Двигаемся от дешевых в сторону дорогих.

Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с  учетом цены!

Клон Marantz

В Китае его можно посмотреть  здесь.

Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать «шуршать». А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме «дискотека». Площадь корпуса  для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.

Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.

Реальных 120W. Ссылка.

Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, — 25 жизни патента давно уже прошли.

От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.

В Китае его можно посмотреть здесь

СТРЕЛОЧКИ!!!

Порядка 16 000 с доставкой Ссылка

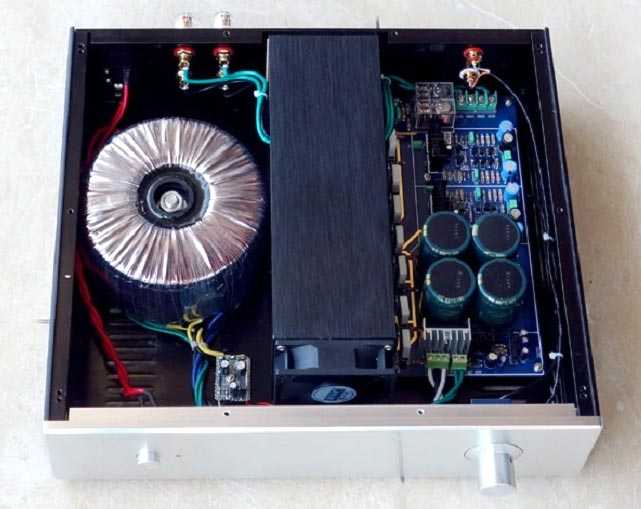

Усилитель, для тех, кому требуется мощность. Аналоговый блок питания

Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор

Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, — под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг.

Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:

  • На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
  • Выходное значение: 4-8 Ом
  • Входная чувствительность: >= 300 мВ
  • Размер: 435X400X150mm
  • Общее гармоническое искажение: 0,05thd %
  • Посылка Вес: около 23 кг.

  • Медиа плеер на ПК
  • Бюджетные усилители
  • Выбор бюджетной акустики

Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.

Можно давать несколько ответов

E-TDA7385 ST Аудиоусилители | Весвин Электроникс Лимитед

E-TDA7385 от производителя ST представляет собой микросхему с четырехъядерным мостовым автомобильным радиоусилителем мощностью 4X30 Вт, аудиоусилители специального назначения с шаговым двигателем.
E-TDA7385 представляет собой усилитель на ИС, 4-канальный (четырехканальный) класса AB 25-Flexiватт (вертикальный) аудиоусилитель Динамик 4-канальный стереофонический 23 Вт класса AB Автомобильный 25-контактный (25+вывод) FLEXIWATT (вертикальный) ламповый аудиоусилитель класса AB Аудиоусилитель 4×42 Вт Quad 4 Ом.Более подробную информацию о E-TDA7385 можно увидеть ниже.

Категории
Аудиоусилители
Производитель
STMicroelectronics
Номер детали Весвин
В6374-Э-ТДА7385
Статус без содержания свинца / Статус RoHS
Без свинца / Соответствует RoHS
Состояние
Новое и оригинальное — заводская упаковка
Состояние на складе
Запасы на складе
Минимальный заказ
1
Расчетное время доставки
13–18 февраля (выберите ускоренную доставку)
Модели EDA/CAD
E-TDA7385 от SnapEDA
Условия хранения
Сухой шкаф и пакет защиты от влаги
Электропитание
8 В ~ 18 В
Тип
Класс АВ
THD плюс шум
0. 04 %
Максимальное напряжение питания
18 В
Тип питания
Одноместный
Комплект поставки устройства
25-гибкий ватт (вертикальный)
Серия
ТДА7385
Продукт
Аудиоусилители
Упаковка
Трубка
Чемодан
25-Flexiwatt (Формованные выводы)
Тип выхода
4-канальный (квадратный)
Выходная мощность
35 Вт
Выходной ток
5500 мА
Рабочая температура
Количество каналов
4 канала
Способ крепления
Сквозное отверстие
Тип крепления
Сквозное отверстие
Максимальная выходная мощность x Нагрузка на каналы
37 Вт x 4 при 4 Ом
Максимальная рабочая температура
+ 150 С
Тип ввода
Одноместный
Усиление
26 дБ
Особенности
Отключение звука, защита от короткого замыкания и перегрева, режим ожидания
Класс
Класс-АВ
Сопротивление аудио нагрузки
4 Ом

Ищете E-TDA7385? Добро пожаловать в Весвин. ком, наши продажи здесь, чтобы помочь вам. Вы можете узнать о наличии компонентов и ценах на E-TDA7385,
просмотреть подробную информацию, включая производителя E-TDA7385 и таблицы данных. Вы можете купить или узнать о E-TDA7385 прямо здесь и прямо сейчас.
Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные,
Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру.Мы поддерживаем большой склад электронных компонентов,
который может включать E-TDA7385, готовый к отправке в тот же день или в кратчайшие сроки. Компания Veswin является поставщиком и дистрибьютором E-TDA7385 с полным спектром услуг для E-TDA7385.
У нас есть возможность закупать и поставлять E-TDA7385 по всему миру, чтобы помочь вам с вашей цепочкой поставок электронных компонентов. в настоящее время!

  • Q: Как заказать E-TDA7385?
  • О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
  • В: Как оплатить E-TDA7385?
  • A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
  • В: Как долго я могу получить E-TDA7385?
  • О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
    Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
    Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте.
  • В: Гарантия на E-TDA7385?
  • A: Мы предоставляем 90-дневную гарантию на наш продукт.
  • В: Техническая поддержка E-TDA7385?
  • О: Да, наш технический инженер поможет вам с информацией о распиновке E-TDA7385, примечаниями по применению, заменой,
    техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.

VESBIN ELECTRONICS ГАРАНТИЯ КАЧЕСТВА СЕРТИФИКАЦИЯ ИСО

TDA7386 схема усилителя мощности | Микросхема

Интересная штука. Очень часто сталкиваешься с такой ситуацией. При желании собрать какое-нибудь устройство, допустим, усилитель мощности, начинаешь искать необходимую информацию в таком замечательном со всех сторон источнике как Интернет

Найдя три-четыре радиолюбительских сайта с нужным материалом, обычно прочитываешь его, анализируешь, концентрируешь внимание на основных деталях, вычленяешь необходимые моменты, переносишь часть идей или советов в свою конструкцию усилителя, добавляешь индивидуальности и, в конце концов, получаешь ясный технический проект создаваемого усилителя мощности. Дело остается за малым – собрать спроектированное устройство

Так вот что интересно больше всего. Уже на стадии отбора информационных ресурсов бросаются в глаза различные коллизии в описательно-технических частях статей. И это, порой, касается не только технических характеристик готового усилителя мощности, его отдельных радиодеталей, но и смысловых, текстовых несостыковок. Это осложняет реализацию радиолюбительского замысла .

усилителя мощности на TDA7386TDA7386

TDA7386 представляет собой интегральный усилитель мощности класса AB. Подробнее о классификации усилителей мощности можно прочитать в статье автоусилитель. Выглядит микросхема TDA7386 следующим образом:

Все приведенные далее технические характеристики усилителя мощности на TDA7386 заявлены производителем микросхемы. TDA7386 – это 4 канальный усилитель мощности, способный на нагрузку 4 Ом развивать выходную мощность в пике 45 ватт на канал. При коэффициенте нелинейных искажений 10% выходная мощность составляет 26…28 ватт. Но здесь стоит отметить, что на указанные характеристики очень сильное влияние оказывает напряжение питания. Максимальное напряжение питания, которого, кстати, стоит придерживаться, если конструируете подобный усилитель мощности для домашнего использования, 18 вольт. Так вот, указанный КНИ при мощности 28 Вт справедлив для напряжения питания 14,4 В. Усилитель на TDA7386 заточен под автомобиль, и нетрудно догадаться, что все замеры параметров производитель осуществляет при питании от автомобильного аккумулятора. Поэтому, повысив напряжение до максимума, можно значительно снизить уровень искажений при неизменной выходной мощности. В подтверждение сказанного можно привести графики зависимости выходной мощности от уровня напряжения питания (слева долгоиграющая мощность при неизменных значениях КНИ, справа — пиковая):

Самый минимальный КНИ наблюдается при мощности в 4 Вт и составляет 0,04…0,15%. Входное сопротивление усилителя мощности на TDA7386 70…100 кОм. Уровень входного напряжения порядка 500 мВ.

Для создания полноценных домашних кинотеатров дополнительно потребуется еще один такой же усилитель мощности для системы 7.1 или один дополнительный стереофонический усилитель для акустической системы 5.1. Микросхема TDA7386 имеет защиту от короткого замыкания на выходе, на корпус и защиту от перегрева. TDA7386 также имеет возможность отключать звук (режим «mute», вывод 22) и переключаться в ждущий режим («stand-by», вывод 4) без выключения питания. В этих режимах ток, потребляемый усилителем, равен 100 мкА. При длительном отсутствии сигналов на входах микросхема TDA7386 автоматически переходит в ждущий режим. Эти режимы включаются путем отключения питания от этих функциональных выводов. Схема усилителя мощности выглядит следующим образом:

Печатная плата усилителя (размеры 46х31 мм):

Для упрощения рисунка печатной платы часть ножек микросхемы TDA7386 и деталей соединены с удаленными радиодеталями перемычками из одножильного провода диаметром 0,35 мм, расположенными на лицевой стороне. Вывод 10 соединен с точкой В, вывод 12 – с точкой D, 14 – с С, 16 – с А, 6 – с I, 20 – с G, точка G – с I, R5 – с K, R6 – с E. При увеличенных габаритах печатной платы возможен вариант соединения радиодеталей без перемычек. Однако большинство печатных плат, приведенных в Интернете для усилителя на микросхеме TDA7386, содержат перемычки и имеют бОльшие габариты, чем приведенный вариант.

Усилитель мощности в сборе (с радиатором и без него):

Рекомендуемая производителем площадь радиатора без принудительного охлаждения 400 см2.

Метки: УНЧ

Радиолюбителей интересуют электрические схемы:

LM3875 — усилитель мощности звуковой частоты4 канальный автомобильный усилитель

Микросхема усилитель TDA7294: описание, datasheet и примеры использования

В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA7294. Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Описание микросхемы TDA7294

Микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

Этот интегральный  усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.

Размеры микросхемы:

Как было сказано выше, микросхема TDA7294 выпускается в корпусе MULTIWATT15 и имеет следующее расположение выводов (распиновка):

  1.    GND (общий провод )
  2.    Inverting Input (инверсный вход)
  3.    Non Inverting Input (прямой вход)
  4.    In+Mute
  5.    N.C. (не используется)
  6.    Bootstrap
  7.    +Vs
  8.    -Vs
  9.    Stand-By
  10.    Mute
  11.    N.C. (не используется)
  12.    N.C. (не используется)
  13.    +Vs (плюс питание)
  14.    Out (выход)
  15.    -Vs (минус питание)

Следует обратить внимание на тот факт, что  корпус микросхемы соединен не с общей линией питания, а с минусом питания (вывод 15)

Мостовая схема подключения

По сути, данная мостовая схема из datasheet не что иное как два простых усилителя к выходам, которых подключен звуковой динамик. Данная схема включения может применяться только при сопротивлении динамиков 8 Ом или 16 Ом.  С динамиком 4 Ом возникает большая вероятность выхода микросхемы из строя.

Среди интегрированных усилителей мощности, микросхема TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя на 70 ватт. Конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см. кв. Монтаж выполнен на односторонней плате выполненный по технологии ЛУТ.

Печатная плата и расположение элементов на ней:

Блок питания усилителя TDA7294

Для питания усилитель с нагрузкой 4 Ома питание должно составлять 27 вольт, при сопротивлении динамиков 8 Ом напряжение должно быть уже 35 вольт.

Блок питания для усилителя TDA7294 состоит из понижающего трансформатора Тр1 имеющего вторичную обмотку на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине либо две обмотки по 20 вольт (25 вольт при нагрузке 8 Ом) с током нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. С успехом диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими показателями.

Электролитические конденсаторы фильтра C3 и C4 предназначены в основном для снятия пиковой нагрузки усилителя и устранению пульсации напряжения идущего с выпрямительного моста. Данные конденсаторы обладают ёмкостью 10000 мкф с рабочим напряжением не менее 50 вольт. Неполярные конденсаторы (пленочные) C1 и C2 могут быть емкостью от 0,5 до 4 мкф с напряжением питания не менее 50 вольт.

Нельзя допускать перекосов напряжения, напряжение в обоих плечах выпрямителя обязательно должно быть равным.

Скачать datasheet на tda7294 (1,2 Mb, скачано: 4 359)

Четырехканальные интегральные УМЗЧ на TDA7375

На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях. Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис.1. Как видно, в схеме использовано минимальное число внешних элементов.

Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.

Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:

  • ограничивается выходной сигнал;
  • чрезмерно увеличивается температура кристалла;
  • какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.

Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате. “Ушки” радиатора имеют потенциал земли.

Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.

Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис.4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.

Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители). Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.

Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.

Автомобильный усилитель какой фирмы выбрать

Фактически любое устройство такого типа состоит из аудиочипа, конденсаторов, микросхемы и нескольких разъемов. Несложно догадаться, что проще всего производить усилители для машины компаниям, знакомым нам по разной аудиотехнике. Однако наибольшую долю рынка занимают совсем другие фирмы — те, которые связаны с различной автоэлектроникой. Судя по всему, покупатели доверяют им, так как у них уже есть навигатор, автомобильный телевизор или автомагнитола под тем же брендом.

Наиболее популярными среди российских потребителей являются усилители под следующими торговыми марками:

Но это не значит, что качественные продукты производятся только этими компаниями

При выборе усилителя для машины можно обратить внимание на устройства от Sony, JPL и некоторых других фирм — чаще всего они тоже не вызывают особых нареканий

TDA7379 / ST Microelectronics

Технические характеристики

Корпус Multiwatt-15 MULTIWATT15 (V.)
Режим работы усилителя
Конфигурация каналов
Выходная мощность на канал
Минимальная нагрузка
Напряжение питания
ток собственного потребления
Примечание IC AUDIO PROCESSOR AB MULTIWATT1
встроенные функции Depop, Short-Circuit and Thermal Protection, Standby

Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Номер в каталоге
Описание (Функция)
PDF
производитель

L4805LQ
BoomerAudio Power Amplifier Series Low Voltage High Power Audio Power Amplifier

National ->Texas Instruments

LM3875
Overture Audio Power Amplifier Seriesv High-Performance 56W Audio Power Amplifier

Texas Instruments

LM4818
Boomer Audio Power Amplifier Series 350mW Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

KIA3281H
BIPOLAR LINEAR INTEGRATED CIRCUIT (5.8W DUAL AUDIO POWER AMPLIFIER, 22W BTL AUDIO POWER AMPLIFIER)

KEC

LM4766
Overture Audio Power Amplifier Series Dual 40W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4861
Boomer Audio Power Amplifier Series 1.1W Audio Power Amplifier with Shutdown Mode

National ->Texas Instruments

LM4780
Overture Audio Power Amplifier Series Stereo 60W, Mono 120W Audio Power Amplifier with Mute

National ->Texas Instruments

LM4765
Overture Audio Power Amplifier Series Dual 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

LM4651
Overture Audio Power Amplifier 170W Class D Audio Power Amplifier Solution

National ->Texas Instruments

LM4700DWF
LM4701 Overture Audio Power Amplifier Series 30W Audio Power Amplifier with Mute and Standby Modes

National ->Texas Instruments

Усилитель TDA7375. Описание, характеристики, схема включения, datasheet

TDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.

Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.

Основные характеристики TDA7375

  • Количество выходов —  4
  • Напряжение питания —  8….18 В
  • Ток —  3,5 А
  • Ток потребления в режиме ST-BY около 100 мкА
  • Рабочая температура  -40…150° C
  • Мощность при напряжении 14,4 В,  THD=10% и R= 4 Ом  — 7 Вт на 1 канал
  • Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом —  26 Вт на 1 канал

Схема подключения TDA7375

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.

На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).

Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.

На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.

Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4,  C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.

Усилитель 4×12 Вт на TDA7375

Для варианта усилителя  разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.

После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.

Скачать рисунок печатной платы и datasheet TDA7375 (131,2 Kb, скачано: 721)

Мостовое включение

Мостовая схема позволяет добиться до 120 Вт на выходе. Для её реализации потребуется две микросхемы и только в случаях, когда нагрузка составляет 8 или 16 Ом.  При меньшем сопротивлении, из-за больших токов, TDA может перегреться и выйти из строя. Она представляет собой конструктивное решение из двух типовых, рассмотренных выше. При этом, громкоговоритель подключен между выходами (контакт 14) микросхем. Оптимальное питающее напряжение для такой сборки не менее 35 В. Вход одного из усилителей (контакт 3) должен быть подключен к земле.

Здесь необходимо наличие резистора обратной связи (на 22 кОм), между контактами 14 и 2, первой и второй микросхемы соответственно. Если этого не сделать, то усилитель работать не будет.

Для включения усилителя на контакты 10 (Mute) и 9 (StandBuy) должно подаваться не менее 5 В.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
