Схемы самодельных диммеров для светодиодных ламп и ламп накаливания

Собираем диммер своими руками

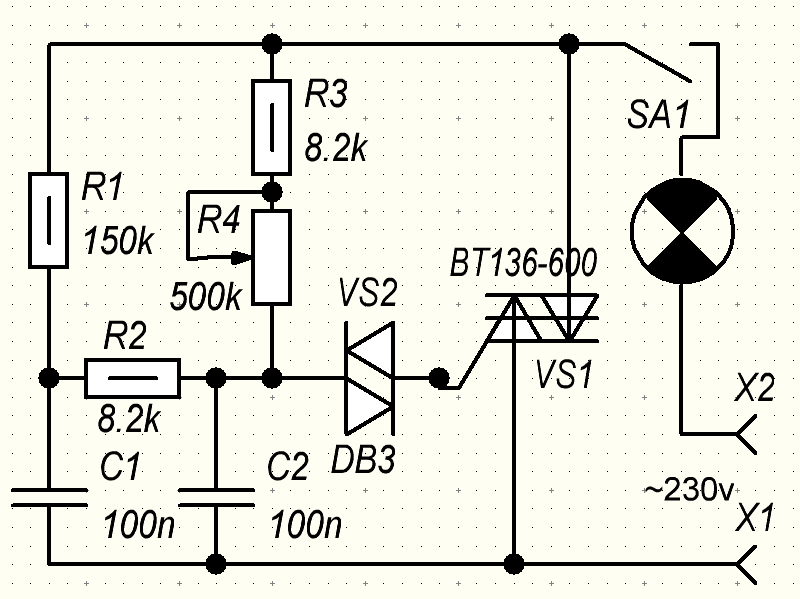

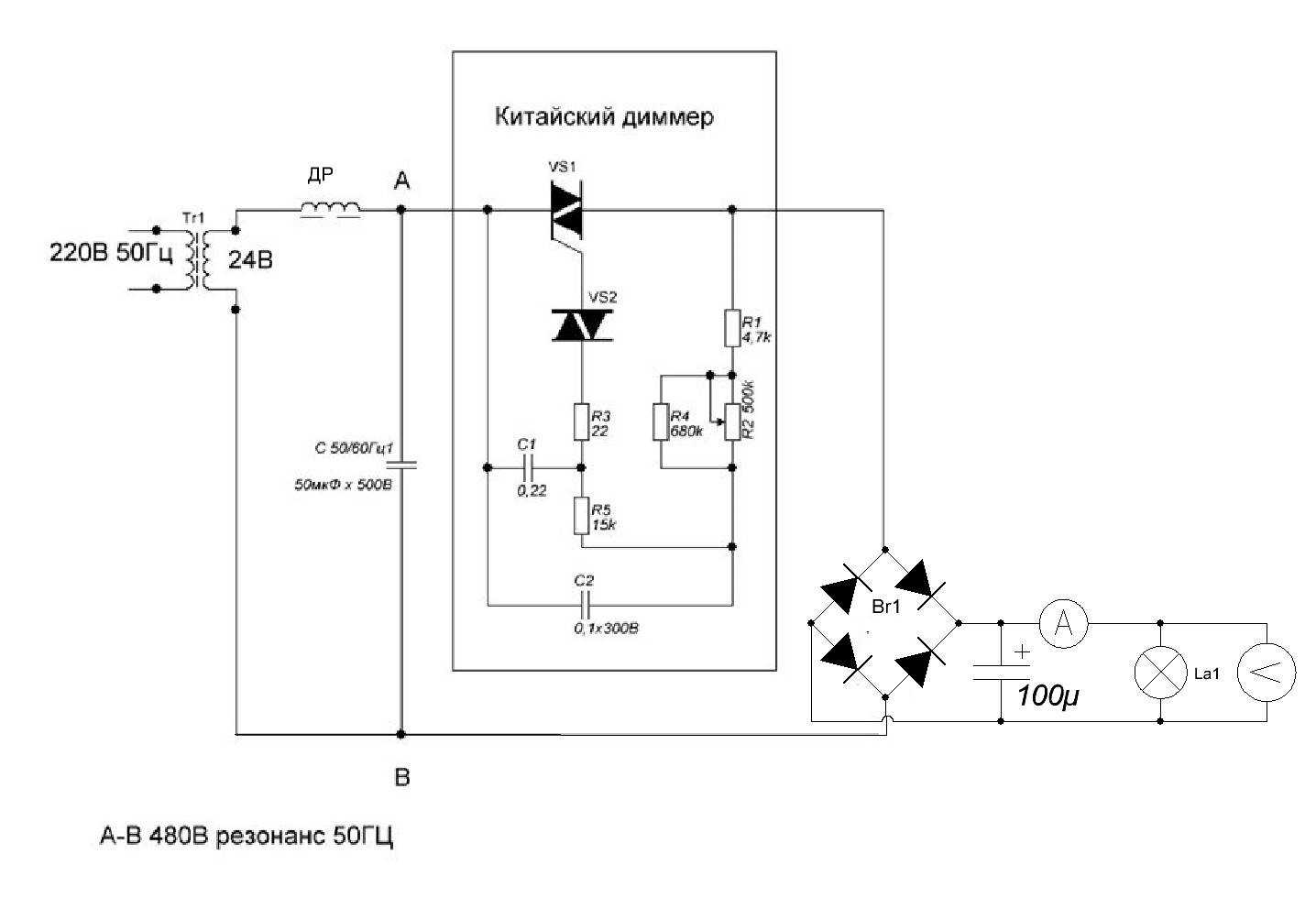

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Что такое диммер и зачем он нужен?

Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать хороший паяльник. Обычный, что лежит в гараже, не подойдет из-за своей мощности. Диапазон напряжения приспособления для пайки плат и проводков — 15-30 Ватт. Большую мощность использовать запрещено, иначе плата сгорит.
2. Перед началом работы, плату качественно зачищаем для хорошего соединения всех элементов. Для обработки смешиваем мыло с водой, обмакиваем салфетку в раствор и тщательно протираем плату. Металл после обработки очень хорошо очищаем от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине электротоваров. Участок зачищается до появления металлического блеска.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

• С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
• R1 – резистор 4,7-27 кОм-0,25 Вт;
• R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
• VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
• VS1 – симистор BT136-600D или BT136-600E;
• VS2 – динистор DB3;
• LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Плюсы и минусы использования регулятора света

Как и при использовании любого дополнительного приспособления, применение вариаторов для ламп накаливания имеет свои положительные и отрицательные моменты.

К преимуществам можно отнести:

1. Многофункциональность, совмещение двух функций: выключатель и регулятор яркости света.
2. Экономия электроэнергии за счет уменьшения потребляемой мощности лампочки, когда нет необходимости в ярком освещении.
3. Возможность корректировки интенсивности освещения.
4. Удобство применения современных моделей светорегуляторов: управление на расстоянии с помощью пульта, голосовой команды или звукового сигнала.

1. Увеличение срока службы лампочек вследствие регулировки степени нагрузки.
2. Стильный дизайн, гармонирующий с современным интерьером.
3. Отсутствие надобности устанавливать дополнительные источники света с меньшей яркостью по сравнению с основным освещением.

Несмотря на обширный список достоинств, есть и недостатки использования светорегуляторов:

1. Несовместимость с некоторыми видами ламп. При подключении люстры со светодиодными лампочками или люминесцентных ламп, следует установить специальный регулятор света. Для монтажа понадобится квалифицированный специалист. У энергосберегающих ламп, подключенных через вариатор, значительно сокращается срок эксплуатации.
2. Минимальная нагрузка любого диммера 40 Вт, при систематическом ее уменьшении или превышении рекомендованных значений механизм выходит из строя, не отработав свой ресурс.
3. Чувствительность устройств к температуре окружающей среды, особенно к перегреву. При температуре выше 25 0С, есть риск серьезной поломки из-за перегрева.
4. Коэффициент полезного действия потребленной электроэнергии при использовании данных устройств значительно ниже, чем при подключении электроосвещения без регулировки напряжения.

Регулируем освещение

Лампы накаливания до сих пор занимают ведущее положение в своей нише. Но есть у них недостаток: сопротивление спирали в холодном состоянии намного ниже, чем в раскаленном. По этой причине во время включения через спираль проходит ток, во много раз превышающий рабочий. Это снижает срок ее службы в несколько раз. Чтобы решить проблему, необходимо сделать включение освещения плавным при помощи диммера.

Существует множество различных схем как простых, так и сложных. Какую из них собирать – вопрос квалификации и личного предпочтения. Вот, например, одна:

Решение простое, но эффективное. Регулировка производится диодным мостом, в одну диагональ которого включена нагрузка, а в другую – управление. Управляющий элемент – тиристор VS1 КУ 202Н, угол открывания которого регулируется транзисторами VT1 и VT2. На схеме видны параметры многих деталей. Транзисторы можно заменить другими S8050 и S9012 соответственно. Если использовать диодный мост КЦ 405А, то выходная мощность не более 200 Вт. Все можно собрать на монтажной плате. Питание – 220 В.

Нет ничего сложного, своими руками собирается за полчаса.

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

1. На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
2. Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
3. Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
4. В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
5. Припаяйте при помощи соединительных проводов потенциометр.
6. А теперь собранная схема диммера тестируется для ламп накаливания.
7. Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

• С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
• R1 – резистор 4,7-27 кОм-0,25 Вт;
• R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
• VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
• VS1 – симистор BT136-600D или BT136-600E;
• VS2 – динистор DB3;
• LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

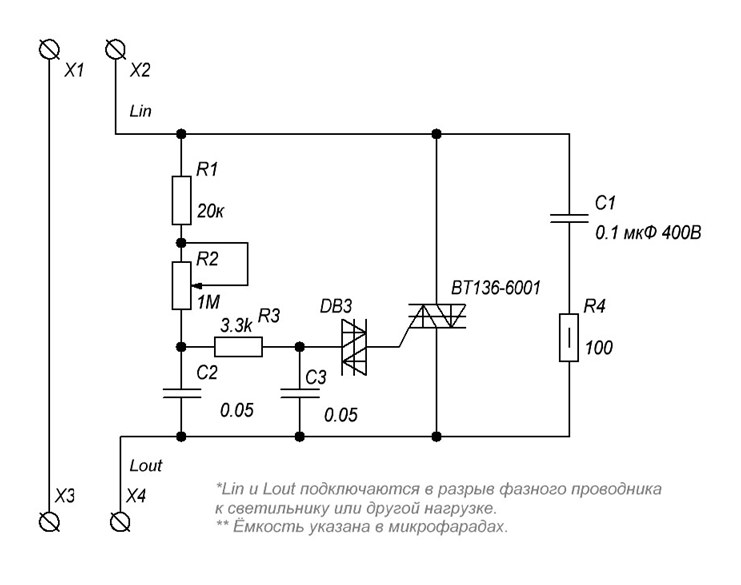

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

• симистр;
• динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

1. Тонкой настройки осветительных приборов.
2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
3. Увеличения ресурса эксплуатации источников освещения.
4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Схема прибора

На сегодняшний день можно встретить разнообразные схемы диммеров. Они позволяют регулировать не только яркость освещения, но и управлять различными электрическими инструментами. Например, вы можете собрать диммер для паяльника или болгарки. Если вы решили сделать ремонт в квартире, тогда оптимально будет заменить все старые выключатели на диммеры.

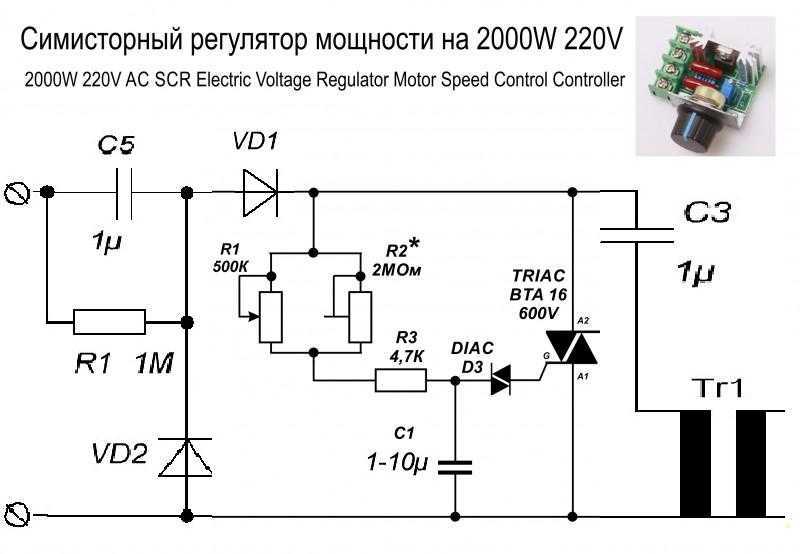

Схема самодельного светорегулятора

Схема простого диммера включает в себя следующие элементы:

1. Симистор.
2. Динистор.
3. Переменное сопротивление.
4. Неполярные конденсаторы.
5. Пару резисторов.

Схем диммеров достаточно много и в каждой будет использоваться разнообразная элементная база. Подходящую схему вы можете выбрать в интернете. Само изготовление не представляет никакой сложности. Вам будет достаточно уметь держать паяльник в руках. Проще всего сделать навесной монтаж и соединить все элементы между собой с помощью подходящего провода. Если у вас нет паяльника, тогда можете его изготовить. У нас уже была статья о том, как сделать паяльник самостоятельно.

Для этого контакты всех элементов необходимо тщательно обработать паяльником с помощью припоя и канифоли. Теперь следует нарезать необходимой длины проводники. Они необходимы для соединения всех деталей между собою. С обоих сторон жилы также лудятся паяльником. Затем нужно провести монтаж в соответствии со схемой, которую вы выбрали. Напоследок, заизолируйте все контакты во избежание замыкания или перегрева.

Диммер в разобранном состоянии

Для удобства работы с паяльником вы можете изготовить диммер. Он позволить быстро регулировать температуру жала. Если у вас был промышленный диммер, но он сломался, тогда волноваться не следует. Ремонт не составит никакого труда и, возможно, нужно просто заменить симистор или динистор.

Что такое диммер?

Диммер представляет собой светорегулятор. Это устройство относится к категории многофункциональных приборов, с его помощью потребитель может менять мощность лампочек в диодных светильниках. В старых светорегуляторах процедура управления освещением осуществлялась механическим методом, тогда они использовались исключительно для изменения параметра яркости. Но современные устройства оборудуются специальными платами, что позволило расширить их функционал.

Диммеры для светодиодов на 220 В позволяют:

• изменять интенсивность величины освещения;
• выполнять плавную активацию и отключение источников освещения;
• деактивировать свет в помещении в автоматическом режиме;
• выполнять управление осветительными приборами посредством удаленного, электронного либо акустического метода.

В зависимости от вида, регуляторы напряжения можно подключать отдельно либо группами. Устройства могут применяться для управления одним либо несколькими источниками освещения.

Канал Радиолюбитель TV подробно рассказал о том, что представляют собой диммеры.

Конструктивные особенности выключателя со светорегулятором

Симисторный диммер

Модельный ряд выключателей с терморегуляторами представлен десятками моделей, которые отличаются друг от друга по принципу действия, конструктивным решениям, виду регулировочного устройства и совместимости с разными типами ламп.

• Диммерный выключатель на основе реостата – первые модели светорегуляторов, в основе действия которых – смена сопротивления тока с помощью системы резисторов. По мере уменьшения сопротивления сила тока возрастала, увеличивая яркость ламп, и наоборот – рост сопротивления уменьшал силу тока, приглушая световой поток. Реостатные выключатели малоэффективны в вопросах оптимизации энергопотребления. Они способны превращать часть электрической энергии в тепловую, что не позволяет ощутить экономию ресурсов.
• Диммеры симисторного типа. Проход тока через полупроводниковый симистор обусловлен напряжением между электродами. При достижении требуемого уровня напряжения симистор открывается, пропуская поток. Одновременное уменьшение сопротивления увеличивает силу тока и дает необходимую яркость светового потока.

Уточнить назначение и конструктивное решение конкретной модели выключателя позволяет следующая буквенная маркировка:

• Литера R – диммер-переключатель предназначен для изменения яркости ламп накаливания с омной или резистивной нагрузкой.
• Литера L – диммеры для понижающих типов трансформаторов, используемых с низковольтными типами ламп.
• Литера С – модели для электронных трансформаторов.

Конструктивные особенности

Как изготовить диммер для ламп накаливания самостоятельно?
