Устройства на микроконтроллерах atmel серии avr

Схема устройства

Схема устройства представлена на следующем рисунке и содержит в своем составе Arduino, модуль клавиатуры, буззер (звонок) и ЖК дисплей. Плата Arduino управляет всеми процессами работы схемы: считывание пароля с модуля клавиатуры, сравнение паролей, включение/выключение буззера и передача статуса на ЖК дсиплей. Клавиатура используется для ввода пароля. Буззер используется для индикации, а ЖК дисплей используется для отображения статуса операции и различных сообщений. Буззер управляется с помощью NPN транзистора.

Столбцы модуля клавиатуры непосредственно подключены к контактам 4, 5, 6, 7, а строки – к контактам 3, 2, 1, 0 платы arduino uno. ЖК дисплей подключен к плате Arduino в 4-битном режиме. Управляющие контакты RS, RW и En подключены к контактам Arduino 13, GND и 12. Контакты данных ЖК дисплея D4-D7 подключены к контактам 11, 10, 9 и 8 arduino. Буззер подключен к контакту 14(A1) arduino с помощью NPN транзистора BC547.

Схема простого инфракрасного приемника и передатчика для компьютера

В настоящее время большинство сотовых телефонов имеют инфракрасный порт IrDA, посредством которого несложно наладить связь с любым компьютером имеющим внешний разъем.

Несмотря на то, что основное количество материнских плат ПК снабжены внутренним контроллером IrDA, проблема заключается в том что адаптер порта (именно ИК приемо-передатчик) в набор, обычно не входит, а купить его довольно трудно.

Данную задачу поможет решить приведенный в данной статье самодельный инфракрасный приемник для компьютера. Собрать его не так уж и сложно поскольку не имеет в своем составе дефицитных и дорогостоящих радиодеталей. Работа его проверена с всевозможными материнскими платами с процессорами Pentium — Pentium 4 под управлением ОС Windows 98/2000/XP.

Описание конструкции инфракрасного приемника

Основа ИК передающего блока — усилитель сигналов на транзисторе VT3, в коллекторную электроцепь которого введен инфракрасный диод VD2 и светодиод HL2 – индикатор процесса отправки данных.

Приемный узел состоит из ИК фотодиода VD1 и усилителя на транзисторе VT2. Транзистор VT1, открываясь в момент передачи данных, закорачивает эмиттерный переход транзистора VT2, препятствуя приему собственных данных.

Светодиод HL1 предназначен для визуального контроля обмена данными. Электроцепи +5 В, ТX (передаваемый сигнал), RX (принятый сигнал), и Общ. соединяют четырех-проводным шнуром (например, телефонным) с соответствующими выводами клеммы порта IrDA на материнской плате компьютера. Обозначение выводов возможно установить по маркировке на плате или в datasheet.

Инфракрасный приемник-передтчик построен на односторонней печатной плате из стеклотекстолита 16 мм x 25 мм. Она приведена в масштабе 2:1 и спроектирована под резисторы поверхностного монтажа. Эти резисторы и емкость С2 монтируют со стороны печатных проводников. Чтобы использовать стандартные сопротивления и конденсатор, габариты печатной платы необходимо увеличить.

Взамен транзисторов КТ3107К подойдут другие такого же типа КТ502,КТ361. Замена транзистору КТ3102А могут составить транзисторы КТ315, КТ3102, КТ503. Светодиоды типа АЛ307 можно заменить любыми диаметром 3 или 5 мм, причем светодиод HL2 (передача) – красного цвета, а HL1 (прием) – зеленого.

Инфракрасный диод АЛ156А возможно поменять другим ИК диапазона, можно использовать и ИК-диод от неисправного пульта дистанционного управления телевизора. Смена фотодиода ФД-263-01 на менее быстродействующий нежелательна, это сделает обмен данными очень медленным.

Что умеет Vontar G30

Компания Vontar специализируется на производстве пультов управления и данный гаджет не единственный в их портфолио.

VONTAR G10/G10S Pro – простой эргономичный пульт с одной обучаемой кнопкой и аэромышью, в версии Pro есть голосовой ввод и подсветка клавиш.

VONTAR i8 – полноценная QWERTY-клавиатура, кнопки для управления в играх, гироскоп, аэромышь, тачпад и 7 вариантов подсветки.

VONTAR G20 – аэромыш, голосовое управление, одна программируемая ИК-кнопка.

VONTAR Q6 – аэромыш, управление голосом, четыре программируемые кнопки, подсветка одним из семи цветов.

VONTAR MX3 – пять настраиваемых ИК-клавиш, голосовой ввод, подсветка и QWERTY-клавиатура на обратной стороне пульта.

Это далеко не весь перечень доступных гаджетов компании. Как видите, устройства выпускаются на любой вкус и потребности. Круче всего, что все пульты ДУ находятся примерно в одном ценовом диапазоне от 700 до 1000 рублей. Вопрос цены при выборе гаджетов компании точно не станет.

Большинство гаджетов работают в радиодиапазоне 2.4 Ггц и комплектуются собственным USB-приемником. Встречаются модели, которые работают по Bluetooth, но мой собственный опыт и отзывы покупателей не позволяют решиться на такую покупку.

Среди многообразия пультов Vontar G30 приглянулся большим количеством программируемых кнопок. У других устройств можно привязать одну, две или максимум пять клавиш в инфракрасном диапазоне.

Это значит, что пульт можно обучить включать или отключать телевизор и переключать источники ввода. Максимум, который можно провернуть на пультах с пятью программируемыми кнопками, это привязать регулировку громкости на уровне телевизора вместо регулировки отдельного источника сигнала.

Даже в таком случае прятать родные пульты ДУ от других устройств не рекомендуется. Иногда будут возникать ситуации, при которых понадобится совершить с их помощью то или иное действие.

Именно этой проблемы лишен пульт Vontar G30, на нем можно запрограммировать 33 из 34 физических кнопок на корпусе. На устройство можно привязать хоть десять других ИК-пультов, главное – не забыть потом, как и чем управлять.

Другие параметры пульта весьма стандартные для гаджетов данного класса. Есть поддержка аэромыши, которая включается большой удобной клавишей в самом центре пульта, а не едва заметной кнопкой сбоку, как в некоторых других моделях.

Еще на данном пульте поддерживается голосовой ввод. Он активируется другой удобной клавишей в центральном блоке и полноценно поддерживается на уровне Android TV. Будет ли фишка работать с конкретными моделями ямных телевизоров, подсказать не могу. На обычной ТВ-приставке можно осуществлять любые голосовые запросы, проговаривая фразу в пульт.

Если же нужно использовать пульт для работы с голосовым ассистентом в полноценной настольной операционной системе, то нужно лишь настроить соответствующую кнопку на вызов Siri через подходящее приложение.

Из модных фишек конкурирующих гаджетов здесь нет лишь подсветки клавиш. За несколько дней можно привыкнуть к данному пульту и наощупь находить нужные кнопки. Большая часть действий осуществляется при помощи голосового ввода или аэромыши.

Смотреть на кнопки приходится крайне редко, главное запомнить расположение важных кнопок ОК, Назад и Домой.

Обратите внимание, что данный пульт продается в нескольких модификациях. Есть модели без аэромыши и модификации с парой программируемых кнопок вместо 33 штук

Будьте внимательны при заказе, а чтобы не ошибиться, в конце статьи оставлю ссылку на продавца, у которого я купил самую продвинутую версию.

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

Ненужные Bluetooth наушники или аудиомодуль.
Планшет или смартфон на Android.
Литий-ионный аккумулятор типоразмера 18650.
Холдер для него.
Контроллер заряда.
Гнездо Jack 2,1 Х 5,5 мм.
Разъем для подключения измерительных щупов.
Сами щупы.
Выключатель.
Пластиковая коробочка из-под губки для обуви.
Экранированный провод сечением 0,1 мм².
Тактовая кнопка.
Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

Холдер.
Выключатель.
Контакты «BAT + и «BAT — .
Контроллер заряда.
Контакты «IN + и «IN — .
Разъём Jack 2,1 Х 5,5 мм.
Контакты «OUT+ и «OUT — .
Контакты батареи.
Плата управления.
Контакты кнопки включения.
Тактовая кнопка.
Гнездо для щупов.
Контакты микрофона.

Затем скачать из плеймаркета приложение виртуального осциллографа
и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Схема дистанционного управления на микроконтроллере Attiny45. Схема и описание

Главная » Бытовая электроника » Схема дистанционного управления на микроконтроллере Attiny45. Схема и описание

Это простая схема дистанционного управления, которая работает практически с любым ИК пультом дистанционного управления (с режимом обучения), позволяет включать/выключать произвольную нагрузку.

Исполнительным элементом является электромагнитное реле. Схема дистанционного управления питается от безопасного напряжения 12В, как вариант — непосредственно к выходу можно подключить светодиодную ленту на 12В. Устройство идеально подходит в качестве дистанционного выключателя электроприборов или светодиодного освещения.

Как это работает? Как уже было сказано выше, схема питается постоянным напряжением номиналом 12В. Это может быть любой блок питания с выходным током, который должен соответствовать подключенной нагрузке.

Прием сигналов от ПДУ выполняет ИК приемник U1 типа TSOP4836, а всей работой устройства управляет микроконтроллер ATtiny45. Главная задача, которую выполняет микроконтроллер — это прием и расшифровка пакета импульсов с ик-приемника, с последующим включением/выключением нагрузки.

Такой пакет импульсов, как правило, содержит до нескольких десятков импульсов, где длительность и время перерывов, как правило, находятся в диапазоне от 0,2 мс до 3 мс.

Программа позволяет измерять импульсы длиной до 8 мс, и если на входе сигнал сохранится неизменным до 8 мс, это означает, что передача одного пакета завершена, и следующий импульс будет началом нового пакета. При появлении нового сигнала, программа измеряет время импульса и время паузы между ними и записывает результаты до следующего перерыва или для получения 64 измерений.

Таким образом, одно из требований, для того чтобы устройство смогло подстроиться под определенный ПДУ – это продожительность каждого отдельного импульса и паузы должны находиться в указанных пределах и максимальная длина кода должна составлять 32 импульса.

Последнее условие — это частота модуляции ИК сигнала. Каждый пульт дистанционного управления посылает коды на определенной несущей частоте, самая популярная и наиболее часто встречающаяся – это частота 36 кГц, менее популярные — это 38 кГц или 40 кГц.

В схеме использован ИК-приемник TSOP4836. Он создан для сигналов с частотой 36 кГц, поэтому он будет неправильно работать с сигналами 38 кГц. При необходимости приемник можно заменить на аналогичный с другой несущей частоты.

В качестве исполнительного устройства в схеме применено электромагнитное реле типа JQX -68F (катушка 12 В, 8 A/230 В)

При управлении нагрузкой значительной мощностью, следует обратить внимание размер дорожек печатной платы

Так же схема дистанционного выключателя оснащена кнопкой, которая, помимо переключения в режим обучения обеспечивает прямое переключение реле без использования пульта дистанционного управления. Короткие нажатие кнопки позволяет изменять состояние реле.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров. ..

Подробнее

Светодиод HL1 сигнализирует текущее состояние реле, и, кроме того, сообщает, о работе системы, поступлении команды с пульта, вход в режим программирования.

Вся схема собрана на двухсторонней печатной плате размером 31х 44 мм. Устройство, собранное из исправных деталей, не требует какой-либо регулировки и после регистрации команд, отправляемых с пульта, готово к работе.

Вход в режим программирования кодов ПДУ осуществляется путем нажатия и удерживания кнопки Sl на время около 5 секунд. После этого светодиод начнет мигать. Это означает, что устройство готово принять и записать команду с ПДУ. Правильное получение будет подтверждено продолжительным свечением светодиода.

На следующем этапе светодиод снова начнет мигать, это означает, что устройство ожидает подтверждения зарегистрированной ранее команды. Поэтому следует повторно нажать ту же кнопку на пульте.

Если после этого нажать кнопку S1, то мы закончим процесс обучения, и устройство будет реагировать только на эту одну кнопку пульта, попеременно включая и выключая реле.

Если же нам необходимо на выключение и включение установить разные кнопки, то не следует прерывать процедуру обучения, а необходимо, как и ранее запрограммировать и вторую кнопку, которая будет отключать реле. После получения правильных кодов, процедура программирования будет завершена, и устройство перейдет к нормальной работе.

Скачать прошивку и рисунок печатной платы (10,5 KiB, скачано: 1 661)

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Пример приема одного байта по Манчестерскому коду

В программе при изменении уровня сигнала формируется прерывание.
— это значение уровня старое, до прерывания, — это значение уровня новое, после прерывания.
— длинный период(значит или 0 менялся на 1 или 1 на 0 в передаваемом бите), — короткий период (значит идет последовательность повторяющихся бит)

Для примера передается последовательность бит: 00101100

Выглядеть это будет по Манчестерскому коду так:

черным выделены биты и сам сигнал, красным — моменты возникновения смены сигнала, зеленым — периоды

№	LS & RS	период	14	13	12	11	10	9	8	7	6	5	4	3	2	1	слово
1	LS=1 RS=0	S
2	LS=0 RS=1	S														1	1
3	LS=1 RS=0	S													1	2
4	LS=0 RS=1	L												1	4
													1	1	9
5	LS=1 RS=0	L										1	1	1	13
											1	1	1	26
6	LS=0 RS=1	L								1	1	1	4C
									1	1	1	1	99
7	LS=1 RS=0	S						1	1	1	1	132
8	LS=0 RS=1	S					1	1	1	1	1	265
9	LS=1 RS=0	L				1	1	1	1	1	1	4CB
					1	1	1	1	1	1	996
10	LS=0 RS=1	S		1	1	1	1	1	1	1	132D
11	LS=1 RS=0	S	1	1	1	1	1	1	1	265A

итого имеем 0010011001011010. Разобьем по парам 00.10.01.10.01.01.10.10 и из каждой пары возьмем младьший бит — 00101100, т.е то число, которое закодировали в самом начале на картинке.

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Управление электроприборами при помощи TV-пульта

Когда вечером смотришь телевизор и глаза уже слипаются, клонит в сон, пультом, который лежит рядом, выключить телевизор ещё можно, пульт под рукой, но вот вставать с постели и идти к выключателю так неохота порой, а кучу пультов иметь под рукой тоже не совсем удобно. какой там от чего? И где он окажется в нужный момент?

Актуальна эта проблема может быть ещё, если человек инвалид, и вставать с постели и передвигаться по квартире ему сложно.

Можно, конечно, применить устройство, позволяющее запрограммировать команды от имеющегося пульта телевизора, задействуя для этих целей не используемые активно кнопки, но хочется большей универсальности, чтобы подошёл любой пульт, имеющийся в доме, который подвернётся под руку, будь то пульт музыкального центра, DVD-проигрывателя или телевизора.

Я решил для себя эту проблему, сделав такую схему на микроконтроллере.

Работать всё это будет таким образом.

Надо выбрать на пульте самую «безобидную» кнопку, которая при частом использовании этой команды никак не должна повлиять на функции основного устройства. Это может быть кнопка «ОК» по центру пульта, или кнопка «MUTE» — на ваше усмотрение. Нажимаем эту кнопку и длительно удерживаем её в нажатом состоянии, при этом мысленно считая примерно до пяти (зависит от конкретной модели пульта). Услышав один короткий «пик» зуммера (как при постановке машины на охрану), отпускаем кнопку, после чего происходит изменение логического уровня на выходе микроконтроллера, включается внешнее устройство (лампа освещения, например). Если снова нажать и удерживать кнопку столько же, состояние логического уровня сигнала на выходе устройства поменяется на противоположное (появится логический ноль), при этом зуммер издаст два «пика».

Иными словами, если мы будем управлять освещением, то после каждого такого нажатия на одну и ту же кнопку свет будет либо включаться, либо выключаться, при этом длительное нажатие исключает случайное включение при использовании этой кнопки на пульте по по прямому назначению в телевизоре. Воспринимает устройство только кодированный сигнал, на простую последовательность инфракрасных импульсов срабатывать не будет.

Я перепробовал множество пультов разных стандартов и разных производителей от разных устройств, работает практически со всеми. Единственный момент: надо привыкнуть к такому управлению.

Помимо бистабильного выхода имеется ещё моностабильный, на котором в момент переключения вырабатывается импульс длительностью около 0,5 секунды. Это сделано на тот случай, когда надо воздействовать на какое-то устройство, управляемое кратковременным нажатием на кнопку, например «говорящие часы».

Выходной сигнал с этого устройства гальванически развязан от цепей коммутации внешнего устройства, поэтому и это ни коим образом не будет влиять на работу основного устройства.

Питание можно взять так же от внешнего сетевого адаптера с выходным напряжением 12 вольт постоянного тока или c напряжением 5 вольт (в этом случае микросхема стабилизатора IC3 не понадобится).

На схеме приведены два варианта коммутации нагрузки на 220В. Управление лампой может осуществляться как контактами реле, так и посредством симистора.

Основная часть схемы выделена синим пунктиром, а остальные внешние элементы можно подключать к схеме по мере надобности, или не использовать вовсе.

Устройство собрано на микроконтроллере ATtiny13 , как выставить фьюзы при «заливке» прошивки через программатор показано на иллюстрации.

Для звукового оповещения применён пассивный звуковой излучатель с сопротивлением обмотки около 30 Ом.

Внимание! В схеме могут иметься элементы, находящиеся под опасным для жизни напряжением, будьте внимательны, соблюдайте правила техники электро безопасности. Владимир Науменког

Калининград

Владимир Науменког. Калининград

Схема генератора ШИМ на ATtiny

Принцип работы схемы: после подачи питания на выходе генератора (разъем CON2) формируется прямоугольный сигнал с частотой 10 кГц, заполнением 50% и уровнем, зависящим от значения напряжения питания Vcc. Чтобы уменьшить / увеличить заполнение сигнала на 1%, кратко нажмите кнопку микрик S1 (-) / S2 (+) (длительность нажатия менее 250 мс). Нажатие и удерживание кнопки S1 / S2 в течение более длительного времени приведет к непрерывному уменьшению / увеличению значения заполнения со скоростью примерно 4% в секунду до тех пор, пока не будет достигнуто предельное значение, то есть 0% или 100%. Установка 0% / 100% заполнения вызовет непрерывную логику низкого / высокого уровня (GND / Vcc) на выходе генератора.

Чтобы изменить частоту сигнала ШИМ, нажмите одновременно кнопки S1 и S2 на короткое время (менее 1 секунды). Тогда частота будет меняться до следующего значения в таком порядке: 10/20/40/80/1,25/2,5/5 кГц по кругу. Одновременное нажатие и удерживание кнопок S1 и S2 будет непрерывно изменять значение частоты до тех пор, пока кнопки не будут отпущены. После каждого изменения частоты начальное значение заполнения сигнала всегда составляет 50% (независимо от предыдущей настройки).

Транзистор полевой T1 (MOSFET-P) защищает схему от обратного подключения полярности напряжения питания

Была специально выбрана модель Si2305, которая начинает работать при напряжении на затворе Vgs от 1,8 В – это важно, если схема будет работать от низкого напряжения. В качестве замены для T1 можете использовать следующие транзисторы: DMP1045, FDN306, Si2315, IRLML6401

При отсутствии подходящего полевого транзистора можно вообще отказаться от этой защиты – тогда нужно замкнуть площадки «D» и «S» на плате.

Кварцевый резонатор X1 нужен для работы микроконтроллера, благодаря чему получается выход с достаточно точной и стабильной частотой. Также возможно синхронизировать микроконтроллер с его внутренним RC-генератором с номинальной частотой 8 МГц. Преимущество этого решения заключается в том, что не нужно устанавливать резонатор X1 и конденсаторы C3 / C4, но большим недостатком будет неточная и нестабильная частота выходного сигнала.

Конденсаторы С1 и С2 фильтруют напряжение питания. Резистор R2 ограничивает ток, снимаемый непосредственно с вывода PB1 микроконтроллера, предотвращает его повреждение в случае короткого замыкания на выходе CON2.

При программировании не забудьте правильно установить фузы:

Когда микроконтроллер работает с кварцевым резонатором X1: FL (низкий уровень фуза): $ FF, FH (высокий уровень): $ DF, FE (расширенный): $ FF, LB (блокирующие биты): $ FF.
Когда микроконтроллер будет синхронизирован с внутренним RC-генератором: FL (низкий уровень): $ E2, FH (высокий уровень): $ DF, FE (расширенный): $ FF, LB (блокирующие биты): $ FF.

Генератор может питаться постоянным напряжением 2,7 – 5,5 В от блока питания или от аккумуляторов (например от одного 18650 Li элемента). Потребляемый ток составляет максимум 2,5 / 5 мА (сигнал 80 кГц / 99%, выход генератора не загружен). Собран ШИМ генератор на односторонней плате размером 40 x 40 мм.

Улучшение схемы контроллера

Конечно всегда есть пути дальнейшего улучшения схемы:

Хорошо бы дать между выходом ШИМ и микроконтроллером некоторый буфер на транзисторе или простой усилитель, работающий в классе AB. В этом случае он защитит микроконтроллер от повреждений и дополнительно раскачает сигнал.
Дополнительные шаги контроля частоты также были бы полезны. Если собираетесь внедрить проект, предлагаем более крупный микроконтроллер с аппаратным ШИМ для SMPS, чтобы было 2/4 канала и регулирование времени простоя.

Можно также расширить диапазон регулирования заполнения до 0..100%. Это может быть полезно при тестировании работы исполнительных блоков управления ШИМ. Например, при 100% заполнении – измерение падения напряжения на дорожках и открытом ключе.

Плюсы и минусы управления освещением на расстоянии

Основные преимущества:

экономный расход электроэнергии;
удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
возможность сопряжения с диммером для плавного включения света;
экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
комфортный процесс включения и выключения света;
пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.

Недостатки дистанционного управления освещением:

стоимость подобных приборов несколько выше, чем у стационарных выключателей;
могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
требуется точная корректировка условий срабатывания;
возможность ложного срабатывания – для удаления этого эффекта приходится разрабатывать системы с несколькими датчиками.

Аналоги батарейки cr2032

Аналогичных элементов не так много, но они есть. Бренды могут подставлять перед названием батареи первую букву своей компании.

BR 2032
EBR 2032
DL 2032
5004LB, LC
E-CR2032
1420-0356
166161600
EA-2032CEA-2032C
418-0088-00
234008-001
418-0088
33F8354
EA-2032C
EL2032
KCR2032
DL2032B2
AWI L14
CR2032-C5
CR2016 (EEMB)
BAT CR2016 BL1 (ROBITON)

Если вы не знали, чем заменить батарейку cr2032, то просто выберите аналог из выше приведенного списка. Если вы задаетесь вопросом можно ли заменить батарейку 2032 на 2025, то теоретически да. Но учтите, что у нее емкость и высота меньше. Поэтому она быстрее будет садиться и вообще может хлябать в вашем устройстве.

Батарейка 2025 и 2032 в чем разница?

Отличаются эти два элемента друг от друга вот чем:

Батарея 2025 изготавливается небольшой по высоте 2,5 мм. В принципе в этом и есть отличия. Иногда можно подумать, что cr2032 и dl2032 это разные энергетические накопители. Но на самом деле вся их разница заключается только в производителях. Многие ставят впереди инициалы своей компании.

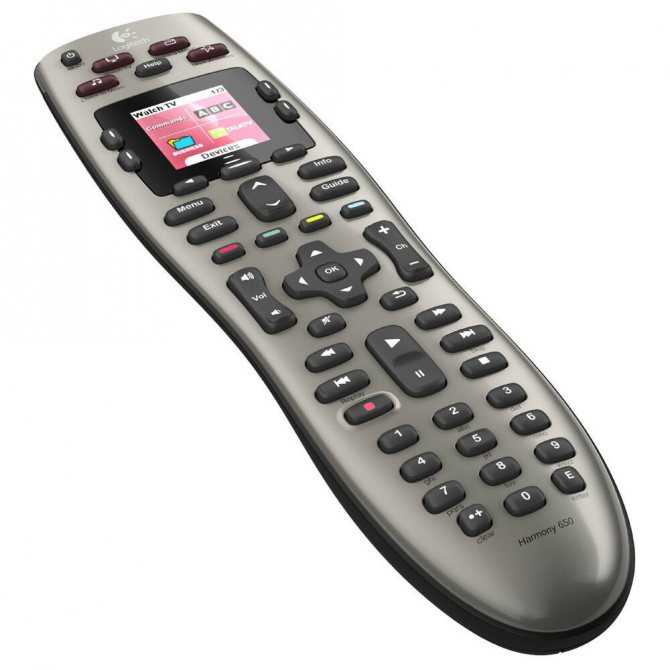

Как выбрать универсальный пульт управления

Вот особенности, которые помогут Вам сделать выбор модели, отвечающей вашим потребностям.

Совместимость со всеми устройствами

Здесь обратите внимание на два свойства. Первое – это то, каким оборудованием и сколькими устройствами может управлять пульт

Второе – то, с какими моделями совместим.

Какими устройствами может управлять пульт
