Как усилить плохой сигнал уличной и комнатной антенны цифрового телевидения: схемы подключения усилителей в домашних условиях

Как сделать усилитель своими руками

Если по разным причинам нет возможности или желания покупать усилитель в магазине, его можно изготовить самостоятельно в домашних условиях. Оборудование будет иметь малое электропотребление, и не создаст помех. Частотный диапазон его равняться 900 МГц или чуть меньше.

Для изготовления усилителя своими руками антенны для телевизора используют следующую схему:

Принцип работы антенны для телевизора или как улучшить сигнал самоделкой:

1. На 1 вход подается напряжение.
2. Резистор R1 производит смещение в необходимую зону. Его подсоединяют ко второму входу.
3. Выход 6 принимает входной сигнал. И в этот момент усиленный телевизионный сигнал снимается с 3 узла, и идёт к приемнику.

Если правильно собрать микросхему, то нет необходимости в ее настройке.

На прием телесигнала влияют много факторов, и для этого необходимо применять усиливающие устройства. У них много преимуществ: большой коэффициент усиления, мобильность и широкий выбор моделей в магазинах.

Используя оборудование, можно без проблем наслаждаться просмотром телевизора без помех.

Как правильно закрепить усилитель на антенне типа решётка

Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!

Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.

Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма цифрового но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.

Вот типичный пример неправильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны — снизу, под усилителем.

Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.

А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.

Перевёрнутый контактами к петлям усилитель.

Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.

Другие неисправности и проблемы монтажа этой антенны

Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.

Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.

Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора — вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.

Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.

Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.

Неаккуратное соединение кабеля одна из причин неработоспособности антенны.

А вот пример качественного соединения и правильной установки усилителя.

Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель

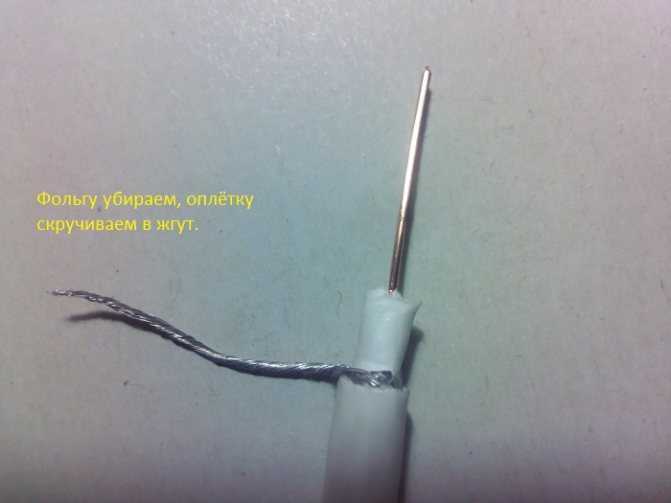

Разделываем кабель.

P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.

А со жгутом поступаем так.

Фото антенных усилителей

https://youtube.com/watch?v=gESeEcaU8z0

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Что делать, если пропали каналы на телевизоре?

Если цифровые каналы пропали, можно попытаться настроить их вручную или использовать автоматическую настройку. Изучите общий алгоритм действий, потому что вне зависимости от того, какой модели у вас телевизор, принцип настройки схож. Главное – внимательно читайте то, что написано на экране.

Автонастройка приема каналов

Стандартный алгоритм действий при автонастройке:

1. Возьмите пульт, нажмите кнопку «Меню», выберите раздел «Опции» – «Автонастройка».
2. Перед вами откроется окно с перечнем источников получения сигнала – антенна или кабель. Выберите «Кабель» и нажмите «Пуск».
3. На экране телевизора появится окно со списком источников сигнала. Найдите пункт “Цифровое” и нажмите “Пуск”.
4. Перейдите в раздел “Режим поиска”. Выберите подкатегорию “Полный” и заполните нужные поля вручную следующей информацией:
   • модуляция – 256 QAM;
5. частота – 314 МГц;
6. скорость передачи – 6875 kS\s.

Ручная настройка

Настройка в ручном режиме состоит из следующих пунктов:

1. Зайдите в главное меню.
2. Найдите подпункт “Ручная настройка”.
3. Введите данные от провайдера в появившемся поле.
4. Начните поиск.
5. После каждого найденного канала нажимайте кнопку “Далее”.

Бывает, что требуется вносить изменения в цифровой ряд, чтобы повысить качество изображения. Ручная настройка занимает больше времени, чем автоматическая, но вы сможете качественно настроить каждый канал.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Особенности и схема антенного усилителя

Усилитель – это аппарат, предназначенный для усиления плохого, непостоянного ТВ-сигнала антенны. Преимущества данного прибора следующие:

• усиление телесигнала в достаточно широкой частотной полосе;
• возможность приёма даже очень слабого ТВ-сигнала;
• бесшумность работы.

• риск того, что устройство самовозбудится;
• сигналы большой мощности в диапазоне метровых волн могут привести к перегрузке устройства;
• восприимчивость к воздействию токов грозовых разрядов;
• пассивные потери на выходе.

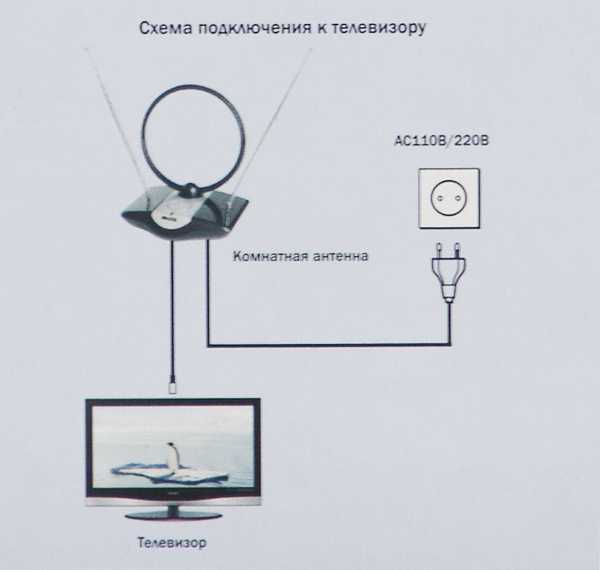

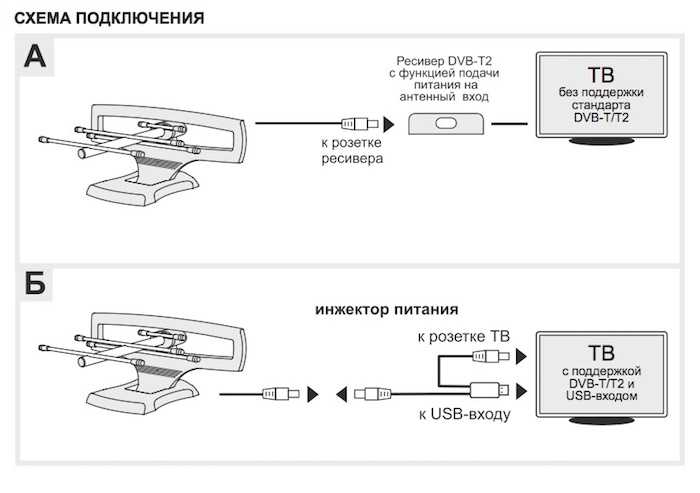

На схемах антенных усилителей своими руками указано, каким образом должно осуществляться подключение аппарата к телевизору. Телевизионный кабель идёт к усиливающему сигнал устройству, а затем сигнал попадает в телевизор. Эта схема универсальна.

Причины ухудшения сигнала

Не смотря на дорогостоящее телевизионное оборудование, даже оно может выдавать плохое изображение. И связано это не с самим оборудованием, с другими внешними факторами, которые влияют на ухудшение принимаемого сигнала телевизором. К основным факторам относят:

• Дальнее расположение источника передачи сигнала.
• Не самое хорошее качество кабеля соединения телевизора с антенной. Такое плохое соединение возникает при соединении отрезков кабеля самым простым и быстрым методом – скруткой. Если вы и решились на использования кабеля, который представляет из себя соединенные куски отдельных кабелей, тогда их соединение необходимо делать только пайкой. Конечно же, лучше, если кабель сразу будет цельным. Также кабель теряет свои свойства после слишком длительного периода своей работы – примерно в каждые 20 лет стоит производить его замену на новый.
• Помехи, создаваемые естественным путем (например, зависимость приема сигнала от местности) и искусственным (например, глушение основного ТВ сигнала сигналами других устройств, расположенных вблизи антенны и не только).

Помехи в телевизоре

4 Locus LA-31

Лучший выбор для размещения на даче

Страна: Китай

Средняя цена: 335 руб.

Рейтинг (2019): 4.7

Усилитель для комнатных и спутниковых антенн однопоточного типа, рассчитанный на стабилизацию и повышение качества сигналов диапазона с 1 по 69 канал. Отличается удивительной живучестью на фоне уровневых (по ценовому признаку) конкурентов, о чем часто сообщают пользователи в своих тематических отзывах. Обладая, в целом, неплохими эксплуатационными параметрами, при подключении усилитель проявляет себя немного нестабильно, не все же не выходит за рамки обозначенных рабочих рамок. Коэффициент усиления в данном случае составляет от 10 до 22 дБ, варьируясь в хаотичном порядке по всей группе поддерживаемых каналов.

Устанавливается Locus LA-31 в разрыв кабеля снижения (стандартная схема), причем как можно ближе к выводу антенны. При соблюдении главного эксплуатационного условия (а именно защиты от атмосферных осадков) способен прослужить на протяжении долгого времени. Отличный девайс для бюджетного увеличения качества сигнала на даче.

Что такое антенный усилитель и как он работает?

Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.

Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя

Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.

Причины слабого сигнала

Прежде чем искать способы усиления телесигнала, определим причину проблем:

• Расстояние от передатчика: чем дальше вы находитесь от ближайшего передатчика, тем слабее может быть сигнал.
• Препятствия на пути: здания, деревья, горы или другие высокие объекты.
• Плохое состояние антенны: если ваша имеет повреждения или коррозию, она может плохо ловить.
• Электромагнитные помехи: они могут быть вызваны другими электронными устройствами, такими как микроволновая печь, радио или сотовая связь.
• Неправильная ориентация антенны: она не направлена на передатчик.
• Плохое качество кабельных соединений: если у вас неправильно подключены или повреждены кабельные соединения между телевизором, антенной и другими устройствами, это также может влиять на качество и силу телесигнала.
• Погодные условия: дождь, снег, гроза и атмосферные условия, могут вызывать слабый сигнал антенны.

Кроме перечисленных причин, неочевидные факторы также могут влиять на качество телесигнала. Например, использование некачественного коаксиального кабеля, недостаточное количество усилителей в системе передачи сигнала, низкая частота кадров в передаче или настройки яркости и контрастности на телевизоре могут также привести к плохому качеству телесигнала.

Делаем из усилителя для полячки плату согласования — Способ № 2

Плату согласования можно конечно купить, уже готовую, но знаю, что они не всегда бывают в продаже. Да и самому можно её сделать, прямо из усилителя. Что для этого понадобится? Собственно сам усилитель, можно даже неисправный, отрезок провода сантиметра 3 и паяльник.

Приступаем к переделке

На усилителях от антенн типа «решётка» имеется симметрирующий трансформатор, он нам и понадобится для согласования антенны с потребителем сигнала.

На фото ниже трансформатор обведён жёлтым.

Выпаивать его не нужно, всё гораздо проще. (В усилителях для других типов антенн тоже можно совершить подобную переделку)

На плате усилителя, со стороны радиоэлементов, нужно убрать всё лишнее. В принципе можно смахнуть паяльником всё!— Все элементы, кроме трансформатора и клемм для крепления кабеля.

Но если вы эстет, то можно убрать всего несколько элементов, что бы отключить всё ненужное.

А именно, отпаять конденсатор на выходе трансформатора (отмечен красной точкой) И отпаять элементы обвязки в цепи клеммы, к которой подключается центральная жила кабеля (отмечены оранжевым)

Внимание! В усилителях с другими номерами, количество элементов и их расположение может отличаться, но смысл остаётся тем же, отсоединить трансформатор и клемму от схемы усилителя. Если вам трудно сориентироваться какие именно элементы нужно убрать, поступите проще! УБЕРИТЕ ВСЁ! КРОМЕ МАЛЕНЬКОЙ КАТУШКИ (согласующего трансформатора) И ТЕХ ДЕТАЛЕЙ КОТОРЫМИ КРЕПИТСЯ КАБЕЛЬ

Я же убрал лишь то, что лишнее

Если вам трудно сориентироваться какие именно элементы нужно убрать, поступите проще! УБЕРИТЕ ВСЁ! КРОМЕ МАЛЕНЬКОЙ КАТУШКИ (согласующего трансформатора) И ТЕХ ДЕТАЛЕЙ КОТОРЫМИ КРЕПИТСЯ КАБЕЛЬ. Я же убрал лишь то, что лишнее.

У меня получилось вот так! (Фото ниже) Конечно же, все места пайки я промыл спиртом. ну как промыл? — Протёр тонким слоем, ну вы знаете ))) Хотя это делать и необязательно.

Заключительный этап

Коротким проводком нужно соединить освободившийся выход трансформатора с клеммой для центральной жилы кабеля.

Всё, плата согласования готова!

Можно ставить и пробовать. И да! Не забудьте вместо блока питания, поставить обычный ТВ штекер. Тот что с сепаратором от БП, не подойдёт.

Питание на антенну с такой платой подавать не нужно.

На этом всё! Нашли пост полезным? Делитесь с друзьями, ставьте лайк, подписывайтесь на канал. Спасибо!

Источник

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Особенности использования антенных устройств

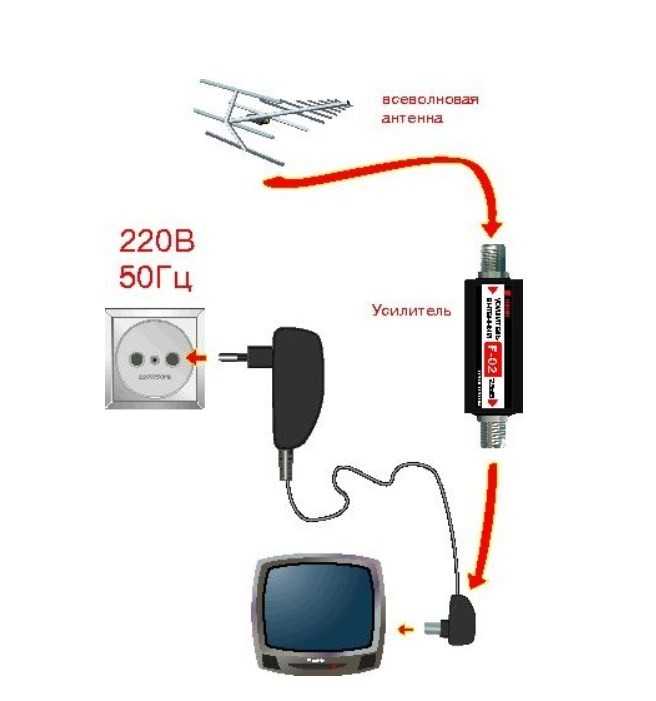

Прекрасным решение для обитателей дачи или загородного коттеджа является установка активной телевизионной антенны или отдельного усилителя. При этом возможны различные варианты подключения устройства и усиления телесигнала.

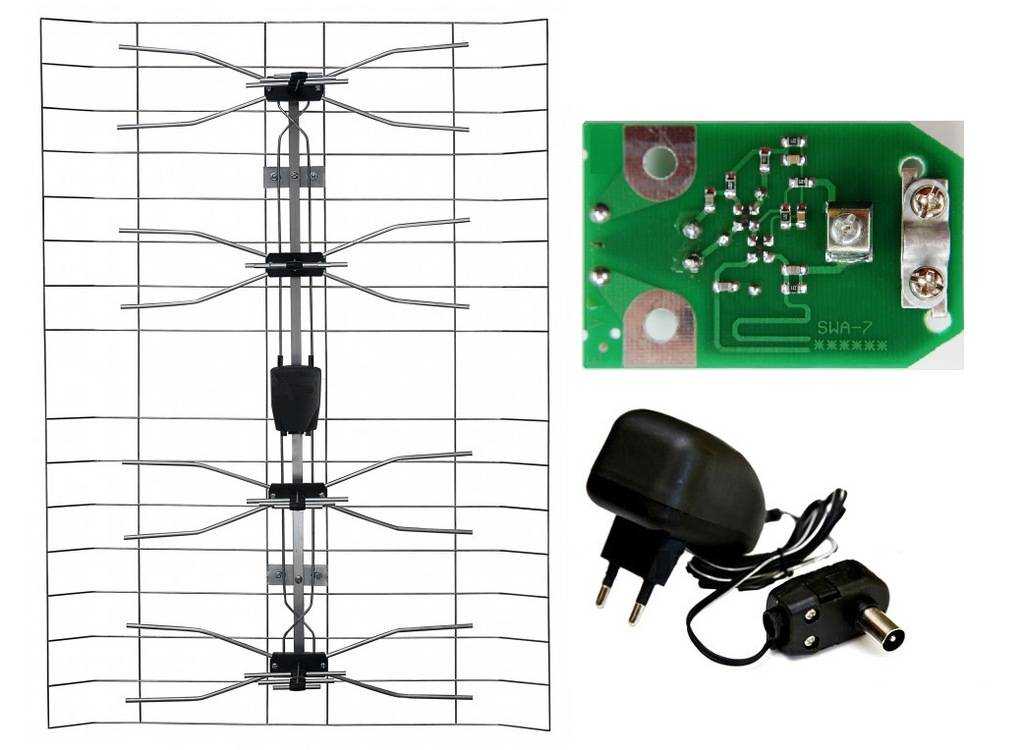

Антенные усилители типа «SWA» и «LSA», в зависимости от модели имеют различный коэффициент усиления и уготавливаются на решетку антенны (такие антенны называются «польскими»). Они работают в диапазоне частот 49,0…790,0 мегагерц и требуют подачи питающего напряжения в 9,0 вольт. Фиксация прибора к антенной решетке осуществляется шпилечным, резьбовым соединением.

Стоимость отдельного устройства зависит от модели и находится в пределах 200,0…40,0 рублей, цена ремонтного усилителя не превышает 250,0 рублей.

В активных антеннах «Locus» («Локус») применяются приборы модельной линии «L». Отдельно эти устройства можно приобрести для модификации пассивных антенн или для замены, имеющегося, вышедшего из строя усилителя. Достоинствами моделей «L» является простота монтажа, не требующая сложных радиотехнических работ. Для подсоединения антенного кабеля имеется специальный клеммный зажим, обеспечивающий надежный контакт как с кабельной оплеткой, так и с центральной, сигнальной жилой.

Цена активной антенны:

1. 700,0 рублей для метрового диапазона.
2. 1200,0 рублей для приема телепрограмм в дециметровом диапазоне.
3. 1700,0 рублей – комбинированной, – позволяющей производить прием и усиливать сигнал в метровом и дециметровом диапазонах телевещания.

Усилители «Terra» (Литва), выпускаются в двух модификациях:

1. Приборы серии «МА» позволяет усиливать сигнал, поступающий от нескольких антенн.
2. Различные модели серии «HS» имеют несколько выходов и возможность регулировки уровня усиления в различных частотных диапазонах.

Обе модели имеют на входе и входе защиту от перегрузки. Недостатками этих приборов считается высока цена (свыше 1500,0…5500,0 рублей) и повышенное напряжение питания (12,0 вольт).

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

Разновидности

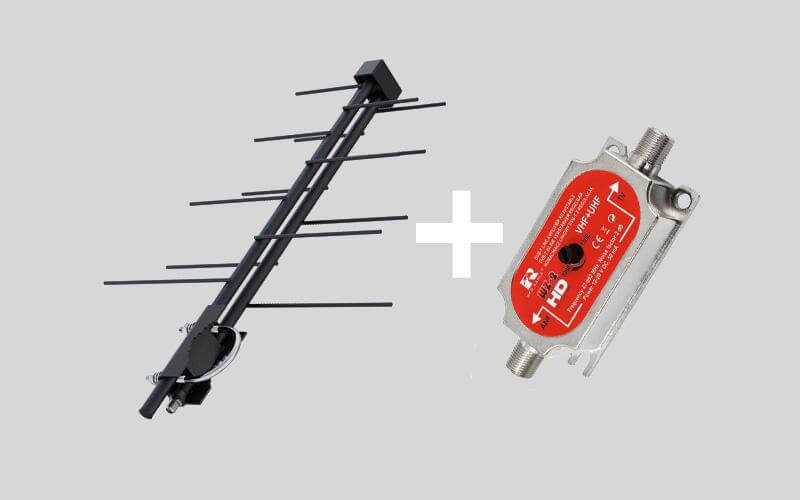

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

1. Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа. Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
2. Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T Усилитель для цифрового сигнала
3. Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.

Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

https://youtube.com/watch?v=vmLEST1lqFQ

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.
