Как изолировать провода

Изоляция проводов: основные способы

И так, как заизолировать провод. Теперь мы подошли к основному этапу в нашей статье. Так, как выше я для вас собрал несколько материалов для изоляции, как применять их всех я вам и расскажу.

Изоляция проводов изолентой

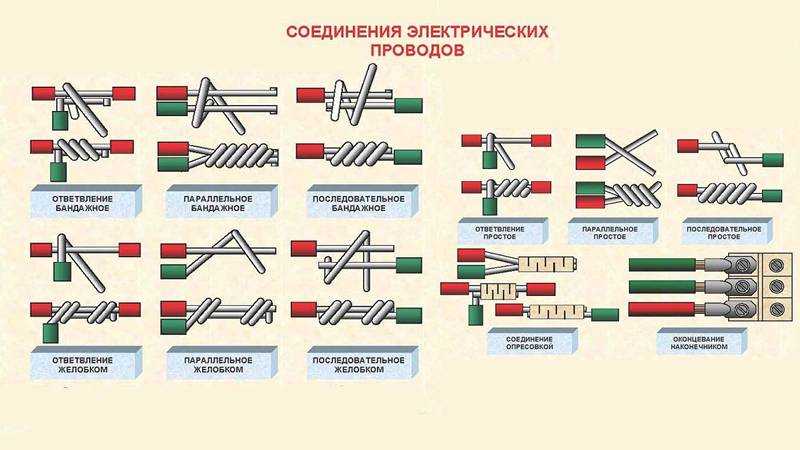

Изначально вы должны хорошо скрутить все провода между собой, о там как это сделать читайте в статье: соединение проводов. Если у вас провод с большим количеством жил, лучше их спаять между собой.

Изначально берем изоленту и начинаем ее разматывать, далее начинаем потихоньку обматывать весь провод, как показано на фото ниже.

Помните, что у вас должно получиться два слоя, ни в коем случае нельзя допускать того, чтобы часть провода оставалась не заизолированной, ведь это может привести к замыканию. Интересная особенности у Кабеля АБС.

Изоляция проводов термоусадкой

Изоляция провода таким способом – это одно удовольствие. Но помните, трубку нужно одеть до того момента, когда вы соедините все провода между собой.  Изоляция медных проводов в этом случае не займет много времени.

Приступаем к самому процессу изоляции. Когда вы проделали действия выше, надеваем колпачок.

Далее мы должны его нагреть. Оптимально использовать строительный фен, если у вас под рукой его нет, попробуйте аккуратно подогреть это место зажигалкой. Однако смотрите, чтобы термоукладка стянулась полностью на проводе, ведь сопротивление изоляции провода не прощает ошибок.

Такой способ лучше применять для случаев, когда вы собираетесь использовать кабель в воде, в земле и в других влажных помещениях.

Вот мы с вами и разобрали все способы изоляции проводов. Надеемся, эта информация была для вас полезна, задавайте вопросы. Если не нашли ответ в этой статье скажите нам, мы его обязательно сделаем для вас.

Применение изоленты ПВХ.

Множество полезных свойств, таких как герметичность, водостойкость и эластичность, позволяют использовать ленту как в обычных, так и в экстремальных условиях (при низких температурах, высокой влажности или сильном давлении), как в быту, так и в профессиональной деятельности. Она незаменима для обеспечения безопасности и дома, и в общественных местах: изолированные провода никогда не вызовут короткого замыкания. Разноцветная лента удобна для маркировки проводов и соединения их в жгуты. Даже для ремонта электропроводки в автомобиле помогает изолента ПВХ. Без ленты невозможны изоляция и соединение труб: с помощью неё трубопровод защищается от подземной влаги, коррозии и грибка, стыки труб герметизируются и закрепляются. Изолента нужна также для запечатывания коробок, ремонта надувных кругов, спасательных жилетов и других связанных с водой предметов. Клейкость и эластичность ленты позволяют сделать временную заплату.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

Тканевая изолента TESA

Хлопчатобумажная изолента и её свойства

ХБ-изолента хороша тем, что не плавится при нагреве. При этом слабый контакт приводит к появлению неприятного запаха, что позволяет вовремя обнаружить неисправность в электропроводке. Из минусов стоит отметить большое количество неликвида на российских прилавках. Зачастую нерадивый производитель жалеет клея, что приводит к невозможности работы с материалом. Со временем ХБ-изолента может усыхать и крошиться.

Для изоляции ХБ-лента используется в электроустановках до 1000 В. Возможно её применение и в соединениях с напряжением свыше 1000 В, но только поверх основной изоляции ‒ для придания прочности или морозоустойчивости.

ФОТО: maxmaster.ruХБ-изолента очень морозостойка и легко переносит механическое воздействие

Обзор изолирующих материалов

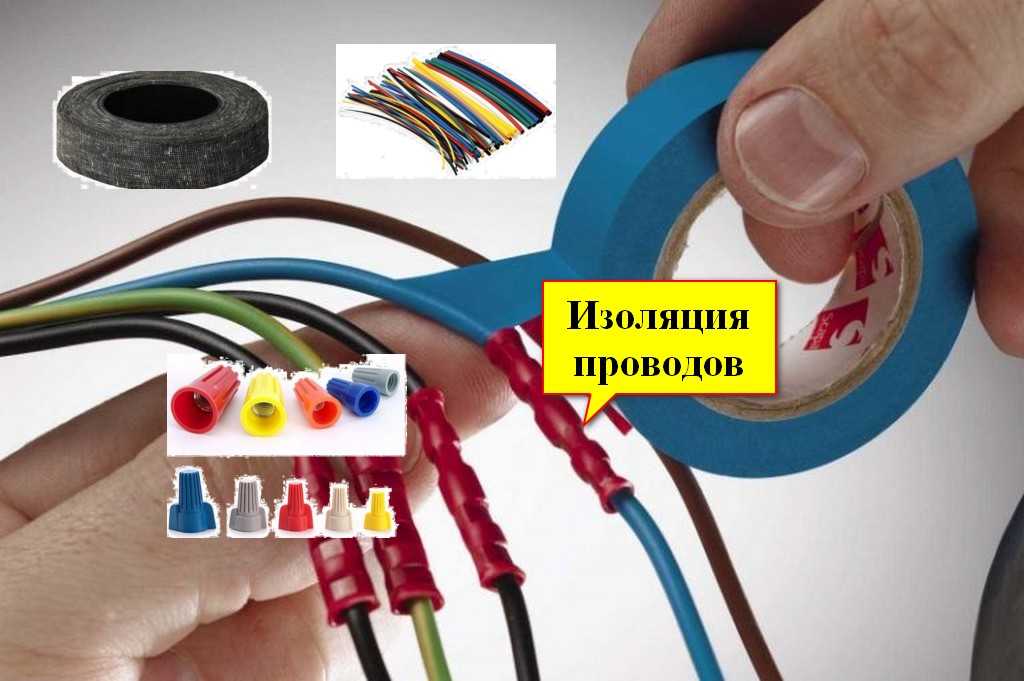

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

• ПВХ изолента. Обладает хорошей эластичностью, но во влажной среде быстро раскисает и отклеивается. Рекомендуется использовать для изоляции проводов в сухих помещениях, а также если необходимо сделать цветовую маркировку проводов (существует изолента разных цветов, которую можно использовать для обозначения фазы, нуля и земли на конце проводника).
• ХБ изолента. Хлопчатобумажный материал, который является более надежным вариантом не только для домашних условий, но и если необходимо изолировать провода друг от друга под капотом в автомобиле. Преимущество ХБ изоленты в том, что она более устойчива к влаге, низким температурам и грязи.
• Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, под водой, в машине. Универсальный изолятор, который мы и рекомендуем использовать в быту!
• Колпачки СИЗ. Изоляция жил сизами используется в том случае, если Вы сделали скрутку проводников. Изолирующие свойства, конечно же, не такие как у термоусадочной трубки, но все же позволяют защитить оголенные жилы в распределительной коробке, под люстрой и гипсокартоном.

Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

samelectrik.ru

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

1. термоусадочную трубку
2. изоленту
3. заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы. Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

i-glue.ru

Перейти в форум

forum.ngs.ru

Термоусадочные трубки

Материал, из которого производят эти трубки – это полимер. Отмечу, что применять такой вид оболочки лучше всего на мало напряжённом оборудовании, когда напряжении не выше 1 кВ.

Для того чтобы использовать этот метод создания оболочки для электропроводки, вам необходимо выполнить некоторые действия:

• Для начала нужно подготовить отрезок трубки термоусадочного типа. Для этого измерьте оголенный участок электропровода, предварительно выключив электричество. Отрезаем кусок трубки, лучше, если он будет немного больше, чем нужно. Где-то на 2-3 сантиметра.
• Далее берем кусок трубки и одеваем на конец одного из проводов.
• После выполнения второго пункта, необходимо скрутить проводку.
• Последним этапом переносим трубку термоусадочного типа на место соединения проводки и используя строительный фен, закрепляем результат.

После проделанных действий термоусадочная трубка плотно прижмется к проводке. В случае отсутствия строительного фена вполне подойдет зажигалка. Ее следует аккуратно держать на мальком расстоянии от места соединения проводов.

Бывают разные трубки. Все зависит от нужной температуры, которую должна выдержать трубка, а также от напряжения. Чтобы узнать характеристики трубки, необходимо посмотреть на маркировку, которую ставят производители еще на заводе по изготовлению данных изделий.

Существуют трубки различные в диаметре, по расцветке, а также для определенных сечений кабелей. Этот плюс позволяет подобрать максимально подходящую термоусадочную трубку.

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

• Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

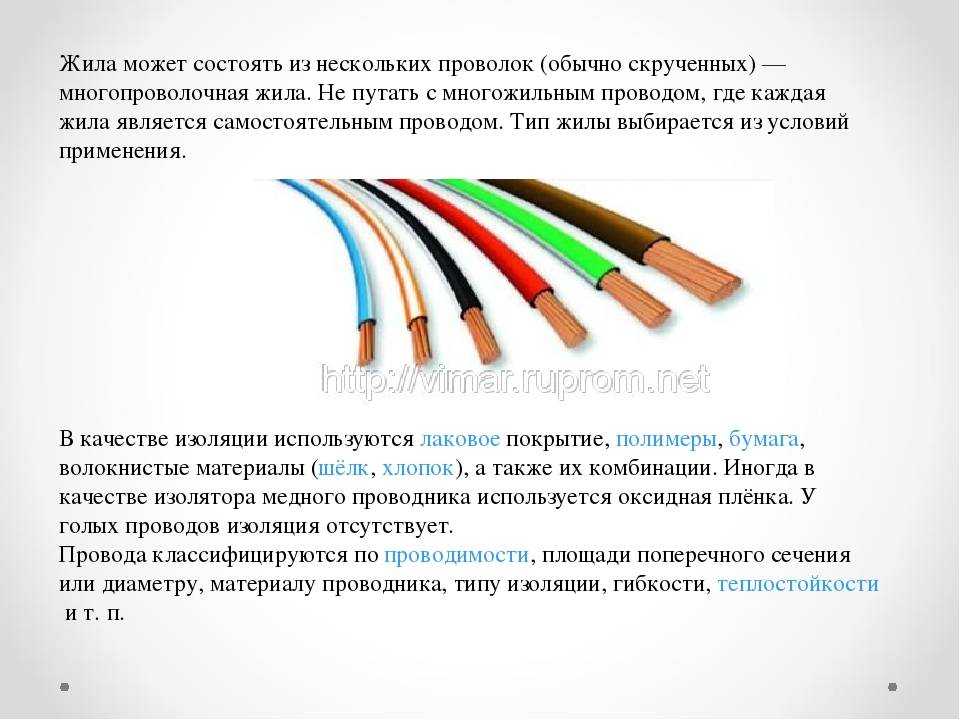

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

4.1. Как выбрать?

В магазинах продаётся лента рулонами диаметром от 85 мм, шириной 11–20 мм и толщиной более 0,11 мм. При покупке не забывайте о прагматизме! Для изоляции тонких проводов будет достаточно узкой 11-миллиметровой ленты, но для труб понадобится уже более широкая, не менее 15—19 мм. Длина ленты определяет то, насколько её хватит. Для дома хватит 10 м ленты, а для ежедневной работы следует взять побольше, например, 20 м

Также обратите внимание на цвет. Лентой нужного вам цвета можно помечать провода или маскировать уже готовый участок. Сейчас разнообразие намного больше прежнего, ведь раньше продавалась одна лишь синяя изолента ПВХ

Помните, что хорошая лента гладкая, сильно тянущаяся и не отходящая от втулки. Также не должно бвть неприятного запаха

Сейчас разнообразие намного больше прежнего, ведь раньше продавалась одна лишь синяя изолента ПВХ. Помните, что хорошая лента гладкая, сильно тянущаяся и не отходящая от втулки. Также не должно бвть неприятного запаха.

Термические усадочные трубки

Термоусадка является современным и более надежным способом изоляции проводников. Термоусадочные трубки выпускаются различного диаметра и длины (до одного метра). Они не разборные и не универсальные, поэтому должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Это обеспечивает надежную фиксацию с защищаемой поверхностью.

Для изготовления термотрубки используются специальные полимеры: полиэтилен, силикон и так далее. Для повышения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. При этом они могут легко эксплуатироваться в различных климатических условиях, выдерживая воздействие агрессивных сред.

Термоусадочные трубки для изоляции проводов

Рабочий диапазон температур стандартных термоусадок находится в пределах от — 50 до + 125⁰С, но выпускаются изделия способные выдерживать до 260⁰С. Благодаря использованию специальных полимеров, производители выпускают следующие виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Сфера применения термотрубок очень обширна. С их помощью может быть восстановлена изоляция кабеля с величиной напряжения до 110 кВ.

Изоляционная лента

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.

Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.

Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:
