Подключение матричной клавиатуры 4×4 к ардуино без библиотеки

Назначение функций:

Подключение библиотеки:

#include <iarduino_KB.h>
iarduino_KB ОБЪЕКТ(вывод 1 ]); // Указываются № выводов arduino подключенных к выводам клавиатуры

В библиотеке реализованы 2 функции:

ОБЪЕКТ.begin();

• Назначение: Инициализация клавиатуры
• Синтаксис: begin(параметр);
• Параметры:
  • KB1 — для эластичной клавиатуры 4×4
  • KB2 — для кнопочной клавиатуры 4×4
  • KB3 — для эластичной клавиатуры 3×4
  • KB4 — для эластичной клавиатуры 1×4
• Возвращаемые значения: Нет
• Примечание: Вызывается 1 раз в начале кода.

ОБЪЕКТ.check();

• Назначение: Определение нажимаемой/отпускаемой/удерживаемой кнопки
• Синтаксис: check();
• Параметры:
  • KEY_PRESS — функция будет возвращать true пока удерживается кнопка
  • KEY_DOWN — функция вернёт true только при нажатии на кнопку
  • KEY_UP — функция вернёт true только при отпускании кнопки
• Возвращаемые значения: bool true — есть нажимаемая/отпускаемая/удерживаемая кнопка, или false — нет нажимаемых/отпускаемых/удерживаемых кнопок
• Примечание: Вызов функции без параметра, равносилен вызову функции с параметром KEY_PRESS

Переменные:

Указанные переменные доступны для чтения после возврата true функцией check

ОБЪЕКТ.getNum;

значение кнопки в 16-ричной системе счисления: 0=0, 1=1, 2=2, 3=3, 4=4, 5=5, 6=6, 7=7, 8=8, 9=9, A=10, B=11, C=12, D=13, *=E=14, #=F=15.

ОБЪЕКТ.getChar;

символ указанный на кнопке в виде типа char. если кнопка не имеет обозначений, то выводит символы «0»-«9», «A»-«Z» (слева на право, сверху вниз)

Роли в проекте

В проекте у сотрудников есть определенные задачи. С учетом выполняемых задач отличается и роль в команде:

• Заказчик. Необходим для утверждения требований и проверки результатов. Также может менять приоритеты.
• Спонсор. Выполняет согласование целей, бюджета и сроков работы, а также производит выделение необходимых ресурсов.
• Руководитель или проект-менеджер. Занимается распределением обязанностей, контролем выполнения требований. Он строит рабочий процесс: подготавливает план, составляет команду, корректирует работу.

Для создания продуктивного коллектива руководитель должен ориентироваться на данные специалистов (их опыт, навыки, личные качества). С учетом этих параметров он определяет их роли в команде. Возможны и такие роли:

• Председатель. Указывает направление, контролирует использование ресурсов.
• Исполнитель. Занимается выполнением рутинных задач.
• Формирователь. Способствует тому, чтобы команда активно действовала в общей работе, делает акцент на деталях, задает рамки обсуждения.
• Генератор идей. Творческий человек, которые придумывает что-то новое, способен своими идеями выполнять нестандартные задачи.
• Оценщик. Анализирует проведенную работу, идеи и решения, чтобы работа команды была более эффективной.
• Коллективист. Поддерживает рабочую атмосферу в команде, настроение. Может помогать начинающим специалистам.

Принципиальная схема дверного замка с клавиатурой Arduino

Полная принципиальная схема для нашего проекта дверного замка с цифровой клавиатурой на базе Arduino показана ниже.

Прежде всего, мы начнем с мозга этого проекта, который является платой Arduino UNO. Плата Arduino подключена к ЖК-дисплею и серводвигателю. Серводвигатель используется для нажатия (блокировки) или вытягивания (разблокировки) защелки на двери. Для отображения сообщения Arduino требуется ЖК-дисплей 16 x 2, 16 x 2 означает, что он имеет 16 столбцов и 2 строки. Если вы совершенно не знакомы с модулями ЖК-дисплея 16×2, вы можете проверить это руководство Arduino LCD Interfacing, чтобы узнать о нем больше.

Здесь я использую серводвигатель Towerpro SG90 5 В для изготовления нашего индивидуального дверного шкафчика. Это серводвигатель базового уровня, который отлично работает с Arduino без какой-либо схемы управления или внешнего модуля. Кроме того, стоимость этого серводвигателя очень низкая, поэтому вы можете легко позволить себе его купить. Вы также можете проверить это руководство по управлению серводвигателем Arduino, чтобы узнать больше о серводвигателе и о том, как он работает. Подключите серводвигатель к цифровому контакту D9 Arduino и к источнику питания 5 вольт. Этот серводвигатель имеет в общей сложности 3 входные линии (GND, + 5V и SIGNAL LINE).

В этом проекте я использовал матричную клавиатуру 4 x 4 (но часть клавиатуры 4 x 4 недоступна во fritzing для создания этого графического представления), но не беспокойтесь, поскольку матричная клавиатура 4 x 3 также отлично работает с моим кодированием. Нам нужна клавиатура для ввода пароля и ручной блокировки нашего индивидуального дверного шкафчика. Он состоит из 16 клавиш (программный переключатель), 4 клавиш в строках (R1, R2, R3, R4) и 4 клавиш в столбцах (C1, C2, C3, C4) при нажатии клавиши устанавливается соединение между соответствующими строками. и столбцы. В таблице ниже показано, как подключить Arduino к клавиатуре.

Клавиатура	Ардуино
Пин 1 (ряд 1)	Цифровой контакт 1
Пин 2 (2 ряд)	Цифровой контакт 2
Пин 3 (ряд 3)	Цифровой контакт 3
Пин 4 (ряд 4)	Цифровой контакт 4
Контакт 5 (столбцы 5)	Цифровой вывод 5
Контакт 6 (столбцы 6)	Цифровой контакт 6
Контакт 7 (столбцы 7)	Цифровой вывод 7

Примеры работы для Espruino

В качестве примера подключим дисплей к управляющей плате Iskra JS.

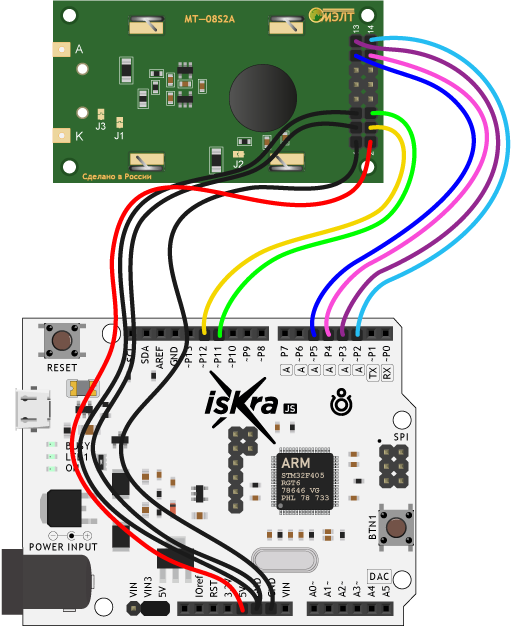

Подключение к Iskra JS

Для подключения понадобятся соединительные провода «мама-папа».

Вывод	Обозначение	Пин Iskra JS
1	GND	GND
2	VCC	5V
3	VO	GND
4	RS	P12
5	R/W	GND
6	E	P11
7	DB0	—
8	DB1	—
9	DB2	—
10	DB3	—
11	DB4	P5
12	DB5	P4
13	DB6	P3
14	DB7	P2

Вывод текста

Для вывода программы приветствия, воспользуйтесь скриптом:

hello-amperka.js

// создаём переменную для работы с дисплеем
// HD44780 — контроллер монохромных жидкокристаллических знакосинтезирующих дисплеев
var lcd = require("HD44780").connect(P12,P11,P5,P4,P3,P2);
// печатем первую строку
lcd.print("Hello,");
// устанавливаем курсор в колонку 0, строку 1
// на самом деле это вторая строка, т.к. нумерация начинается с нуля
lcd.setCursor(, 1);
// печатаем вторую строку
lcd.print("Amperka!");

Кирилица

Вывод кирилицы на дисплей с помощью платформы Iskra JS доступен через встроенную в дисплей таблицу знакогенератора.

Таблица знакогенератора

Дисплейный модуль хранит в памяти две страницы знакогенератора, которые состоят из различных символов и букв.

Для вывода символа на дисплей необходимо передать его номер в шестнадцатеричной системе из таблицы знакогенератора.

Так букве соответствует код в шестнадцатеричной системе. Чтобы передать на экран строку «Яndex», необходимо в явном виде с помощью последовательности встроить в строку код символа:

lcd.print("\xB1ndex");

Вы можете смешивать в одной строке обычные символы и явные коды как угодно. Единственный нюанс в том, что после того, как компилятор в строке видит последовательность , он считывает за ним все символы, которые могут являться разрядами шестнадцатеричной системы даже если их больше двух. Из-за этого нельзя использовать символы из диапазона и следом за двузначным кодом символа, иначе на дисплее отобразится неправильная информация. Чтобы обойти этот момент, можно использовать тот факт, что две строки записанные рядом склеиваются.

Сравните две строки кода для вывода надписи «Яeee»:

lcd.print("\xB1eee"); // ошибка
lcd.print("\xB1"+"eee"); // правильно

Используя полученную информацию выведем на дисплей сообщение «Привет, Амперка!»:

hello-amperka-rus.js

// создаём переменную для работы с дисплеем
// HD44780 — контроллер монохромных жидкокристаллических знакосинтезирующих дисплеев
var lcd = require("HD44780").connect(P12,P11,P5,P4,P3,P2);
// печатем первую строку
lcd.print("\xA8"+"p"+"\xB8\xB3"+"e\xBF,");
// устанавливаем курсор в колонку 0, строку 1
// на самом деле это вторая строка, т.к. нумерация начинается с нуля
lcd.setCursor(, 1);
// печатаем вторую строку
lcd.print("A\xBC\xBE"+"ep\xBA"+"a!");

Переключение страниц знакогенератора

Дисплейный модуль хранит в памяти две страницы знакогенератора. По умолчанию установлена нулевая страница. Для переключения между страницами используйте методы:

// переключение с нулевой страницы на первую
command(0x101010);
// переключение с первой страницы на нулевую
command(0x101000);

Дисплей не может одновременно отображать символы разных страниц.

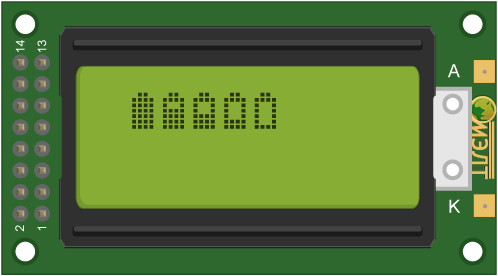

Рассмотрим пример, в котором одна и та же строка будет отображаться по-разному — в зависимости от выбранной страницы.

change-page.js

// создаём переменную для работы с дисплеем
// HD44780 — контроллер монохромных жидкокристаллических знакосинтезирующих дисплеев
var lcd = require("HD44780").connect(P12,P11,P5,P4,P3,P2);
// создаём переменную состояния
var state = false;
// печатаем первую строку
lcd.print("\x9b\x9c\x9d\x9e\x9f");

setInterval(function() {
  // каждую секунду меняем переменую состояния
  state = !state;
  // вызываем функцию смены адреса страницы
  lcdChangePage();
}, 1000);

function lcdChangePage () {
  if (state) {
    // устанавливаем 0 станицу знакогенератора (стоит по умолчанию)
    lcd.write(0b101000, 1);
  } else {
    // устанавливаем 1 станицу знакогенератора
    lcd.write(0b101010, 1);
  }
}

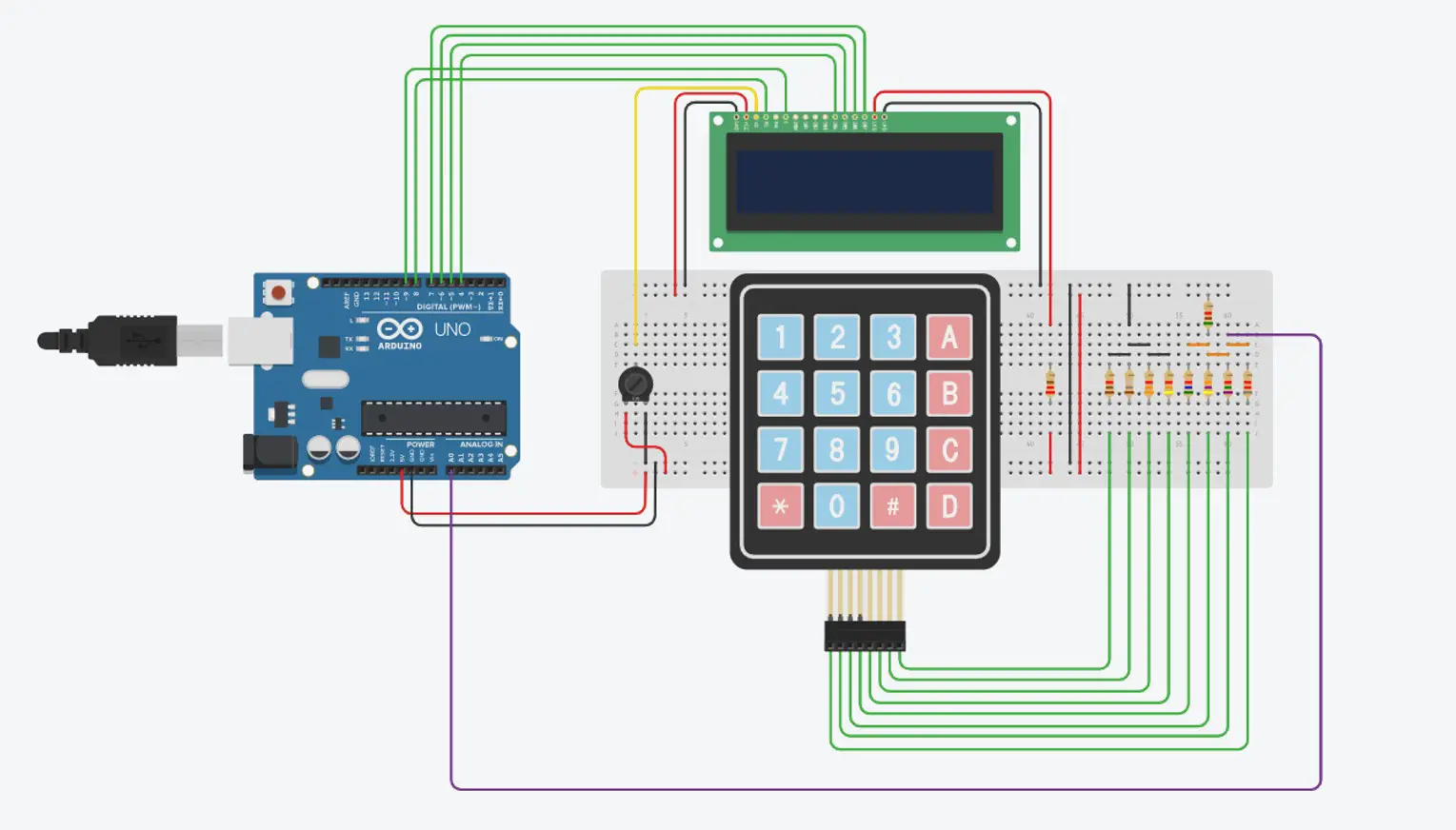

Схема с дисплеем и матричной клавиатурой

Давайте выведем данные на дисплей.

Я использую дисплей, сопряженный с модулем I2C, который упрощает подключение. Для работы с дисплеем с шиной I2C необходимо установить еще одну библиотеку. Скачать ее можно .

Далее нужно указать размерность дисплея. Используемый в примере дисплей вмещает по 16 символов в каждой из 2-ух строк, это я и указываю. В функции Void Setup
нужно подать питание на дисплей и включить подсветку. Делается это с помощью двух функций: lcd.begin
и lcd.backlight
.

#include // подключаем нашу библиотеку
#include
LiquidCrystal_I2C lcd(0x27, 16, 2);
const byte ROWS = 4; //число строк у нашей клавиатуры
const byte COLS = 4; //число столбцов у нашей клавиатуры
char hexaKeys = {
{«S»,»4″,»7″,»*»}, // здесь мы располагаем названия наших клавиш, как на клавиатуре,для удобства пользования
{«O»,»5″,»8″,»0″},
{«S»,»6″,»9″,»#»},
{«I»,»B»,»C»,»D»}
};
byte rowPins = {5, 4, 3, 2}; //к каким выводам подключаем управление строками
byte colPins = {9, 8, 7, 6}; //к каким выводам подключаем управление столбцами
//initialize an instance of class NewKeypad
Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
void setup(){
Serial.begin(9600);
lcd.begin(); // Инициализируем экран
lcd.backlight();
}
void loop(){
char customKey = customKeypad.getKey();
if (customKey){
Serial.println(customKey);
lcd.setCursor(1,4); //устанавливаем курсор
lcd.print(customKey);
}
}

В функции Voil Loop
нужно в самом условии прописать строчку lcd.print
для вывода данных на дисплей. И еще нужно предварительно установить положение курсора. В скобках идут 2 цифры: первая — это номер символа, а вторая — номер строки. Нужно помнить, что у этого дисплея отсчет строк и столбцов начинается не с единицы, а с нуля. То есть здесь имеются строчки под номерами 0 и 1, а не 1 и 2, как может показаться сначала. Затем загрузим код в плату и посмотрим, что будет.

Так как дисплей работает по интерфейсу I2C, подключаем к аналоговым выводам. Выходы SDA и SCL соответственно подключаем к А4 и А5, а остальные два — это уже питание и «земля».

Как видим, нажимая на любой символ, видим его отображение на дисплее.

Чтобы стереть строчку, вспомним калькулятор. Когда нужно было удалить значение, мы нажимали на кнопку сброса. Нажмем на такую кнопку в плате и можем заново набирать символы.

Для чего нужна матричная клавиатура?

Для примера возьмем обычную кнопку. Как вы знаете, это простейшее электромеханическое устройство. Чтобы подключить ее к плате, нужно использовать стягивающий резистор, а также задействовать по одному контакту питания и «земли». Нажатием такой кнопки можно выполнить определенное действие, например можно управлять светодиодом, различными приводами, механизмами и так далее. А что, если нам необходимо подключить несколько кнопок? Тогда придется задействовать больше контактов и большее число проводов, да и без макетной платы уже не обойтись, плюс еще резисторы придется использовать в большем количестве.

Для этого и придумали такую клавиатуру, чтобы упростить подключение большего числа кнопок. Такие устройства встречаются везде — в клавиатурах компьютеров, калькуляторах и так далее.

Подключать ее к плате следует 8 выводами, каждый из них считывает значения с определенных строк и столбцов. Подключать их следует к выводам на панели Digital. Я подключу, например, к выводам от 2 до 9 включительно. Нулевой и первый трогать не желательно, поскольку они предназначены для UART интерфейса (например, для подключения блютуз-модуля). Рациональнее оставить их свободными.

Так выглядит самая простая схема с использованием клавиатуры. Для более удобной работы с ней была написана библиотека Кейпад. Скачать ее, а также другие скетчи можно .

После того, как вы установили в библиотеку, можно зайти в Ардуино IDE (программа с сайта Arduino) и посмотреть примеры скетчей.

Возьмем самый простой скетч для ознакомления. Он позволяет считывать значение с клавиатуры при нажатии определенной клавиши и выводить их в порт. В данном случае это монитор порта на компьютере.

#include // подключаем нашу библиотеку
{«2″,»5″,»8″,»0»},
{«3″,»6″,»9″,»#»},
{«A»,»B»,»C»,»D»}
};
void setup(){
Serial.begin(9600);
}
void loop(){
if (customKey){
Serial.println(customKey);
}
}

Скетч очень простой. Стоит отметить первые строчки кода. Сначала подключаем библиотеку, затем указываем сколько строк и столбцов у клавиатуры, а потом нужно правильно расположить названия клавиш, чтобы было удобнее работать.

Если это сделать неправильно, то, например, при нажатии цифры 4, в порт выйдет цифра 6 или любой другой символ. Это можно определить опытным путем и расположить символы, как они расположены на клавиатуре.

В функции void setup
указываем скорость последовательного соединения с монитором порта 9600 бод
. Функция нужна только для подачи питания на модули. В функции Void Loop
прописываем условие. Переменная Char
используется для хранения только одного символа, например, 1, А или 5, что подходит к ситуации. Если нажатие зафиксировано, то происходит вывод символа в монитор порта с помощью функции Serial Print.
В скобках нужно указывать, какую переменную выводим в порт. Если все сделано верно, в мониторе порта получим символ, на который нажимали. Не забудьте в мониторе порта внизу справа указать скорость передачи данных такую же, как в скетче.
