Введение
Процедура заряда литий-ионных аккумуляторных батарей (АБ) делится на два этапа . Первый — заряд постоянным током, второй — заряд при постоянном напряжении и падающем токе. На рис. 1 показан процесс заряда для аккумулятора с положительным электродом на основе кобальтата лития, для других материалов кривая напряжения будет несколько иной, но суть процесса останется неизменной.

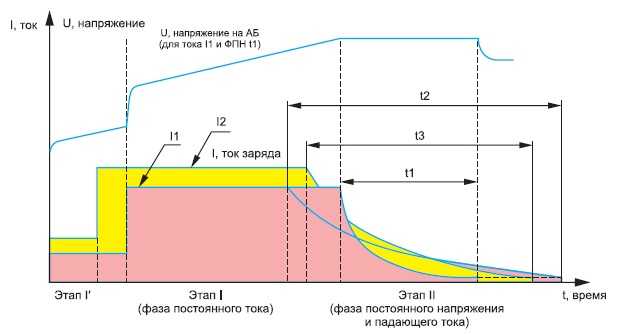

Рис. 1. Этапы заряда литий-ионного аккумулятора
Здесь же, на рисунке, дополнительно показан этап I’, характеризующийся достаточно низким током заряда. Он применяется, когда напряжение на аккумуляторах в АБ ниже некоторого установленного значения (например, 2,5 В). Также этап I’ необходим, если батарею заряжают при низких температурах, скажем, ниже +5 °C. Это делается для «разогрева» электродных масс и перехода в номинальный режим заряда. Малый ток заряда обеспечивает постепенный выход активных электродных материалов на заданные уровни напряжения, при которых они штатно функционируют. Необходимо отметить, что данный этап часто исключают из цикла заряда батареи, и процесс начинается сразу с этапа I.
На этапе I заряд осуществляется постоянным током. При этом напряжение на батарее возрастает. На рис. 1 такой рост условно изображен линейным, однако истинная форма кривой зависит от химического состава материалов, примененных в аккумуляторах.
Ток заряда обычно измеряется в долях номинальной емкости ячеек АБ (Сн). Для нормальной работы аккумулятора номинальный ток заряда обычно выбирают в пределах 0,2-0,5 Сн, ускоренный — 0,5-1 Сн и выше. Максимально допустимый ток заряда для того или иного аккумулятора можно узнать в документации производителя.
Этап II подразумевает заряд при постоянном напряжении и падающем токе. Ток падает до определенного значения, заряд считается завершенным при уменьшении тока заряда менее 0,1-0,05 Сн. При номинальном режиме заряда (0,2 Сн) на этом этапе батарея набирает до 5-10% емкости. После окончания подачи тока заряда на батарею напряжение на ее ячейках падает на 0,05-0,1 В.
Держать аккумуляторы продолжительное время при конечном напряжении заряда (например, 4,2-4,25 В для кобальтата лития) не рекомендуется. Поэтому после фазы падающего тока желательно заряд прекратить .
Как показано на рис. 1, продолжительность фазы постоянного напряжения (ФПН) при падающем токе зависит от тока заряда. Чем выше ток заряда, тем она больше, для тока заряда I2 > I1 время ФПН t3 > t1. Время заряда падающим током также зависит от степени деградации аккумуляторов. Чем выше деградация и внутреннее сопротивление, тем больше длительность фазы падающего тока при одном и том же токе заряда (t2 > t1).
Типы быстрой зарядки
Теперь стоит пробежаться по технологиям быстрой зарядки. Многие уважающие себя производители имеют свои собственные разработки, но большинство используют более стандартизированные решения.
Qualcomm Quick Charge
Qualcomm Quick Charge — самая распространенная технология быстрой зарядки на данный момент. Она положила начало всем остальным типам подобных технологий. На сегодняшний день вышла уже четвертая версия Quick Charge.
Эволюция Quick Charge.
Quick Charge 1.0 предназначалась для получения максимальной эффективности зарядки устройств до 10 Вт, с максимальным потреблением тока 2 А через стандартный адаптер и с напряжением 5 вольт, что позволило на 40% ускорить зарядку.
Quick Charge 2.0 использует зарядные устройства с напряжением на выходе 5, 9 и даже 12 вольт, что повышает мощность зарядного устройства максимум до 36 Вт.
Quick Charge 3.0 по сравнению с Quick Charge 1.0 заряжает аккумулятор примерно в два раза быстрее, а Quick Charge 2.0 отстает от нее на 40%.
А совсем недавно вышла улучшенная версия Quick Charge 4.0+. По заявлению разработчиков, она работает на 15% быстрее и на 30% эффективнее Quick Charge 4.0, вдобавок к этому нагрев смартфона снизился на 3 °С.
Ранее представленная технология Dual Charge работает эффективнее, она разделяет ток на два отдельных потока, а система баланса температуры управляет током во время зарядки, чтобы пустить его по наиболее холодному пути , тем самым уменьшив нагрев и сократив время зарядки.
Pump Express
Быстрая зарядка от ближайшего конкурента Qualcomm — MediaTek. При зарядке с использованием USB-C ток идет сразу от адаптера к аккумулятору, минуя стандартную встроенную схему зарядки.
Первым процессором с поддержкой системы Pump Express 3.0 оказался MTK Helio P20.
Компания заявила, что последующие чипсеты также обзаведутся поддержкой этого стандарта. Mediatek продает свои процессоры телегами и вроде как Pump Express должен стоять в каждом смартфоне на Mediatek, но на практике это не так.
Чипсеты серии Helio по умолчанию поддерживают быструю зарядку, но китайские производители эту возможность не добавляют. Они просто не хотят заморачиваться с разводкой цепи питания для Pump Express, тем самым увеличивая стоимость устройства. Такой экономией «болеют» большинство мелких китайских компаний.
MediaTek заявляет, что за 20 минут быстрой зарядки PumpExpress смартфон пополнится энергией на 70%.
DASH Charge
DASH Charge — стандарт быстрой зарядки от компании OnePlus. В отличии от других производителей, данная зарядка будет работать только с оригинальным кабелем в комплекте, который, если вы вдруг его потеряете, на Али за 100 рублей его не купите.
Впервые DASH Charge был применен в смартфоне OnePlus 3.
В среднем, спустя 30 минут зарядки Dash Charge, OnePlus 3 заряжается на 65%, что является хорошим результатом.
Samsung Adaptive Fast Charging
Быстрой зарядкой Adaptive Fast Charging от компании Samsung оснащены все смартфоны Galaxy из серий Note и S, начиная с моделей Galaxy Note 4 и Galaxy S6.
Зарядный блок выдает до 15 Вт мощности при максимальных 9 В напряжения. Это то же Quick Charge, но только без поддержки напряжения 12 В.
Средняя скорость зарядки Galaxy S7 за 30 минут равна 50%, а за полтора часа телефон заряжается полностью.
Meizu Super mCharge
На MWC 2017 была представлена новая версия быстрой зарядки Meizu mCharge.
Meizu использовала прототип смартфона с батареей 3000 мАч. Пятиминутное подключение к сети обеспечило смартфон 30% заряда, а 60% уже спустя 10 минут.
По данным показателям, тестовый аппарат Meizu обошел по скорости зарядки Galaxy S7 Edge, оказавшись быстрее в 3,5 раза. Спустя 15 минут индикатор заряда показывал значение 85 %, а на полную зарядку смартфона до 100 % понадобилось 20 минут.
Таким результатам поспособствовал высоковольтный метод прямой зарядки с напряжением 11 В и током в 5 A.
Если речь идет о вреде для аккумулятора, то после 800 циклов литий-полимерная батарея потеряла 20 % своей первоначальной ёмкости. Однако появлением коммерческого образца с поддержкой данной технологии в Meizu решили не спешить.
Изначально речь шла о выпуске такого устройства в конце 2017 года, однако вскоре Meizu отсрочила выход до первого квартала 2018 года.
Huawei Super Charge
Максимальная мощность быстрой зарядки Huawei Super Charge доходит до 22,5 Вт при напряжении 5 В. Обладают такой технологией пока только Huawei P10, Huawei P10 Plus и Huawei Mate 9.
Флагман линейки Mate оснащается батареей на 4000 мАч, которую за полчаса удастся зарядить до 57%. А чтобы получить 100% батареи, нужно подождать час и 10 минут.

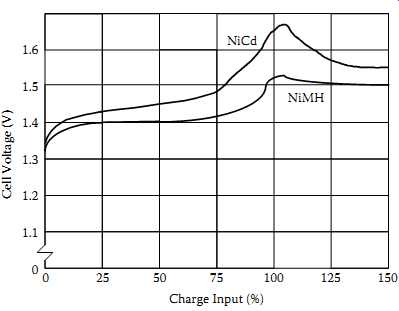

Особенности процесса зарядки Ni─MH аккумуляторов
В процессе заряда в аккумуляторе проходит ряд химических реакций, на которые идёт часть подаваемой энергии. Другая часть энергии преобразуется в тепло. КПД процесса зарядки ─ это та часть подаваемой энергии, которая остаётся в «запасе» у батареи. Значение КПД может отличаться в зависимости от условий заряда, но никогда не бывает равным 100 процентов. Стоит отметить, что КПД при зарядке Ni─Cd аккумуляторов выше, чем в случае с никель─металлогидридными. Процесс зарядки Ni─MH аккумуляторов происходит с большим выделением тепла, что накладывает свои ограничения и особенности. Подробнее о том, как заряжать Ni-Cd аккумуляторы, читайте в статье по указанной ссылке.
- Капельная (ток заряда 0,1С);
- Быстрая (0,3С);
- Ускоренная (0,5─1С).
Виды универсальных зарядных устройств
Выбирать «лягушку» надо по нескольким параметрам:
- зарядный ток;
- наибольшая емкость заряжаемого аккумулятора.
Также важен выбор источника напряжения для зарядки АКБ. Существует несколько разновидностей ЗУ, различающихся по этому параметру.
| Источник напряжения | Тип входного разъема |
|---|---|
| Бытовая сеть 220 вольт | Встроенная сетевая вилка |
| Универсальная последовательная шина (USB) | В большинстве случаев – USB-А |
| Автомобильная бортсеть | CP-703 (разъем в прикуриватель автомобиля) |
Зарядник с розеткой для сети и разъемом USB.
Выпускаются более универсальные по этому параметру зарядники. Их оснащают двумя разъемами. Подобными устройствами можно пользоваться для зарядки как от сети, так и от входа USB.
Также можно выбрать ЗУ по уровню сервиса – полностью автоматические и с ручным управлением. Первые стоят несколько дороже.
Надёжность зарядки — как о ней судить
Сертификация производителя. Если она в принципе есть, это уже с большой вероятностью доказывает наличие необходимого минимума безопасности и энергетической эффективности. Чаще всего на качественной зарядке можно увидеть такие значки: UL, CSA, CE, ETL, ENERGY STAR, RoHS или FCC (логотипы независимых международных проверяющих организаций).
Кабель питания. Характеристики USB-шнура, который связывает между собой адаптер и телефон, тоже имеют значение. То, что он должен подходить к разъёму гаджета, понятно каждому — иначе его просто не вставишь. Кроме того, покупая шнур, посмотрите, на какой ток он рассчитан. Он не должен быть меньше того, на который способна зарядка.
USB 2.0
Любой кабель USB версии 2.0 и ниже имеет внутри 4 медных проводника. По двум из них передаётся питание, по двум другим — данные. Кабели USB (по стандарту) строго ориентированы: один из концов должен подключаться к хосту (то есть системе, которая будет управлять соединением) и называется он Type-A , другой — к устройству, он называетсяType-B . Разумеется, иногда в устройствах (таких, как флешки) кабеля нет вообще, разъём типа «к хосту» располагается прямо на плате.
На стороне хоста существует специальный чип: контроллер USB (в настольных компьютерах он может быть как частью системной логики, так и вынесен в качестве внешней микросхемы). Именно он инициализирует работу шины, определяет скорость подключения, порядок и расписание движения пакетов данных, но это всё детали. Нас больше всего интересуют разъёмы и коннекторы классического USB-формата.
Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.
Ну а USB Type-A микро и миниформата наверное никто толком и не видел. Лично я навскидку не назову ни одного устройства с такими разъёмами. Даже фотографии пришлось из википедии доставать:
Скрытый текст
Type-A mini:
Type-A micro:
Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:
| Номер контакта | 4 | 3 | 2 | 1 |
| Обозначение | GND | D+ | D- | VBUS |
| Цвет провода | Чёрный | Зелёный | Белый | Красный |
С USB 2.0 всё более-менее понятно. Проблема стандарта заключалась в том, что двух проводников для передачи данных мало, да и разработанные в середине первого десятилетия спецификации не предусматривали передачу больших токов по цепям питания. Сильнее всего от подобных ограничений страдали внешние жёсткие диски.
Распространенные виды никелевых АКБ, их сходства и различия
Существует много видов аккмуляторов, в состав которых входят различные химические соединения. В бытовом потреблении оптимально использовать никель-металлогидридные, кадмиевые и никель-цинковые элементы
Безусловно, любой батарее нужен определенный уход, поэтому всегда важно соблюдать правила эксплуатации и зарядки
Ni-MH
Никель-металлогидридные аккумуляторы — это вторичные химические источники тока с гораздо большей емкостью, чем их предшественники — кадмиевые, однако срок службы их меньше. Одна из популярных сфер применения никелевых элементов — моделестроение (кроме авиации, по причине того, что батарея довольно тяжела по весу).
Первые разработки этих элементов начались в 70-х годах ХХ века с целью усовершенствовать Сd аккумуляторы. Спустя 10 лет, в конце 80-х, удалось добиться того, что химические соединения, используемые при создании Ni-MH аккумуляторов, стали более стабильными. К тому же, они гораздо меньше подвержены «эффекту памяти», чем Ni-Cd: не сразу «запоминают» ток заряда, оставшийся внутри в случае, если элемент до использования не был разряжен полностью. Поэтому полный разряд им требуется не так часто.
Ni-Cd
Несмотря на то, что Ni-MH имеют ряд очевидных преимуществ перед Ni-Cd, стоит отметить, что последние не теряют своей популярности. Главным образом потому, что не так сильно нагреваются при зарядке засчет большего сохранения энергии внутри элемента. Как известно, есть различные типы химических процессов, протекающих между веществами.
Если заряжать Ni-MH, реакции будут экзотермическими, а если кадмиевые аккумуляторы — эндотермическими, что и обеспечивает более высокий коэффициент полезного действия. Таким образом, Cd можно зарядить более высоким током, не опасаясь перегрева.
Ni-Zn
В последнее время большое внимание обсуждению в Интернете уделяется батарейкам, в состав которых входит цинк. Они не настолько известны потребителям, как предыдущие, но идеально подходят для использования в качестве элементов питания к цифровым фотоаппаратам
Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения, как у заряда Ni. Если в фотоаппарате находятся металлогидридные аккумуляторы, он будет выключаться даже в том случае, если батарея не разряжена до конца, а у Ni-Zn такого нет даже в конце разряда.
В связи со спецификой этих батареек, для них может потребоваться индивидуальное зарядное устройство, либо их можно заряжать на любом универсальном «умном» подзаряднике, например, ImaxB6. Ni-Zn аккумуляторы также прекрасно подходят для применения в электрических детских игрушках и тонометрах.
Как правильно использовать
Использовать лягушку для зарядки аккумуляторов для телефонов и других приборов несложно. Особенно просто заряжать батареи с помощью продвинутых моделей (на них наносится маркировка LCD universal charger или подобная). Сначала надо подключить аккумулятор к клеммам зарядника, а потом подсоединить ЗУ к источнику питания (сети, USB или автомобильному прикуривателю). Порядок действий в данном случае важен. Если его нарушить, можно получить удар током.
Далее надо убедиться, что ЗУ включилось, а потом все произойдет само собой, без участия пользователя. Надо лишь прежде изучить инструкцию и определить, можно ли заряжать конкретным ЗУ конкретный аккумулятор (могут быть ограничения по емкости АКБ).
Подключение “плоского» аккумулятора к «лягушке».
Если используется зарядник попроще, после присоединения надо будет сделать несколько манипуляций. Сначала надо убедиться, что горит красный светодиод PW (питание). Дальше надо нажать кнопку CON. По загоранию зеленого LED удостовериться, что полярность подключения верная. Если светоизлучающий диод не загорелся, надо нажать кнопку CO, инвертировав полюсность. Убедившись в верной полярности, надо включить прибор в сеть (к разъему USB, к автомобильному прикуривателю) и проверить, что горит красный светодиод CH (зарядка), а зеленый FUL не горит. Он загорится по окончании процесса, дав понять, что пора отключаться.
У моделей разных производителей могут отличаться названия и назначение отдельных кнопок и светодиодов. Перед началом работы надо внимательно изучить мануал.
Для наглядности рекомендуем к просмотру серию тематических видеороликов.
Братья близнецы VOOC Flash Charging и Dash Charge применяются в Oppo и OnePlus
Стандарт быстрой зарядки, который разработала компания BBK, применяется в смартфонах Oppo и OnePlus. У первых быстрая зарядка называется VOOC Flash Charging, а у вторых – Dash Charge.
Питание осуществляется при помощи блока мощностью 25Вт с выходным напряжением 5В. В устройствах OnePlus мощность зарядки специально ограничивают на уровне 20Вт.
В обоих случаях для получения эффекта придется пользоваться не только оригинальной зарядкой, но и специальным комплектным кабелем.
Смартфоны Oppo с поддержкой технологии могут заряжаться за 30 минут на 75% (при емкости батареи 3000 мАч), а гаджеты OnePlus за это же время при аналогичной емкости зарядятся примерно на 63-65%.

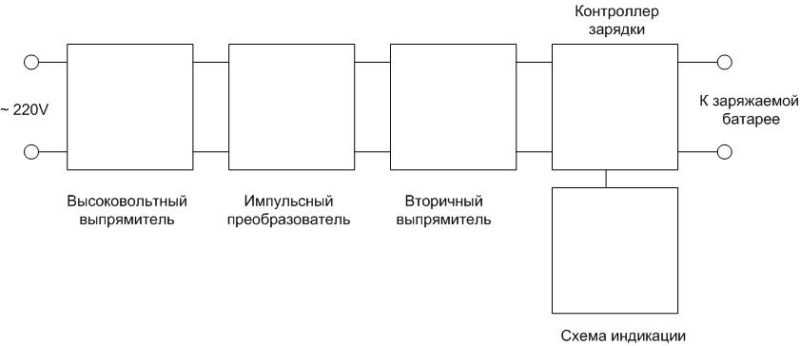

Схема и принцип работы «лягушки»
Зарядные устройства форм-фактора “лягушка» строятся на различной элементной базе, но структурная схема в большинстве случаев одинаковая. Если ЗУ питается от сети 220 вольт, то на входе стоит выпрямитель сетевого напряжения с фильтром.
Выпрямленное напряжение преобразуется в импульсное, которое трансформируется во вторичную обмотку трансформатора. Дальше оно выпрямляется, фильтруется и подается на контроллер. Его основная задача – стабилизировать ток зарядки. Кроме того, он, в зависимости от исполнения, может:
- контролировать уровень энергии в батарее и сигнализировать об окончании зарядки;
- определять полярность подключения и исправлять ошибки;
- выводить на индикатор (ЖК или LED) наличие питания на входе, уровень зарядки, режим работы.
Во многих зарядных устройствах, даже в сложных, функции автоматического прекращения заряда нет. Надо следить за индикацией и вовремя отключать зарядник от источника питания
Особенно это важно для незащищенных литий-ионных батарей. Наличие сервиса автоматического отключения надо уточнить в инструкции по эксплуатации
Зарядное устройство с двумя входами (от сети и от USB).
У универсальных зарядников может быть два входа – от сети 220 вольт и от низковольтного источника (автомобильной бортсети и USB). В этом случае схемотехника принципиально не меняется, просто появляется дополнительный разъем, который подает напряжение непосредственно на контроллер – выпрямлять и преобразовывать его не надо.
ЗУ на микросхеме HX3786.
Универсальные устройства часто выпускают на микросхеме HX3786. Она работает с ЖК-индикатором, автоматически определяет наличие батареи, ее полярность, уровень заряда. Напряжение 220 вольт выпрямляется диодом D1, фильтруется конденсатором С1, преобразуется в импульсную форму генератором на транзисторе Q1. Дальше импульсное напряжение трансформируется во вторичную обмотку трансформатора T1, выпрямляется диодом D3 и, после фильтрации емкостью C4, подается на контроллер. Всем процессом и индикацией управляет HX3786. Также имеется разъем USB1 для подачи постоянного напряжения от внешнего источника.
Схема ЗУ на дискретных элементах.
Недорогие зарядники строят и на дискретных элементах. Это позволяет сэкономить на ЖК-дисплее, выполнив индикацию на светодиодах. Она получается урезанной, так как уровень заряда в этом случае не измеряется и не показывается. Урезанным получается и сервис. Определять полярность перед зарядкой теперь надо вручную нажатием кнопки CON. Инвертировать подключение надо также при помощи кнопки с маркировкой CO.
Структурная схема зарядного устройства с питанием только от USB.
Если ЗУ предназначено для питания от USB или от автомобильной бортсети, для него преобразовательная часть не нужна, и схемотехника значительно упрощается. Постоянное напряжение подается прямо на контроллер, управляющий процессом пополнения энергии.
Возможно, вам также будет интересно
Первая часть статьи. Как известно, в отличие от аккумуляторов других типов литий-ионные аккумуляторы могут соединяться в параллельные цепи без применения специальных мер. Причина этого — практическое отсутствие побочных реакций при их заряде/разряде. Параллельное соединение литий-ионных аккумуляторов успешно используется на протяжении многих лет в батареях различных типов, например в ноутбуках. Причем батарея комплектуется из аккумуляторов одной партии одного производителя, что обеспечивает близкие значения емкости,
Введение Процессор цифровой обработки сигналов (сигнальный процессор, Digital Signal Processor) — это микропроцессор, особенностью работы которого является поточный характер обработки больших объемов данных в реальном масштабе времени и, как правило, с интенсивным обменом данных с внешними устройствами. ПЦОС реализуется на основе так называемой базовой архитектуры (DSP Basic Architecture). Реальный масштаб времени (реальное время работы, Real Time Scale) — это такой режим работы
Компания «ЕвроМобайл» объявила о подписании эксклюзивного дистрибьюторского договора с сербской компанией «НСР».
Что внутри?
Чтобы разобрать зарядку Commo, мы взяли канцелярский нож и строительный фен. Фен помог размягчить клей, ножом его срезали по-максимуму из стыков, а затем аккуратно вытащили фрагмент корпуса со штепселем. Ничего сложного.
Собрать всё назад возможно, но делать этого не стали по соображениям безопасности. Да и вам изначально не советуем повторять.
Скажу сразу, что не буду делать вид, что превратился в инженера-эксперта. Вместо этого я просто скинул фотографии разобранной зарядки в чат людей, занимающихся чипами и электроникой в России – в том числе занимающимися DIY-компьютерами и печатными платами.
Привожу отзыв «как есть»:
Если коротко, то у Яндекса получилась нормальная, неплохая зарядка, в которой всё в порядке. И работать она должна надёжно, если исходить из визуальной оценки комплектующих.
То, что всё так сильно сгруппировано и залито клеем, объясняется компактностью блока в целом. Commo Compact Charger работает по традиционной технологии (это не GaN-блок!), поэтому сделать его компактнее явно не получилось бы.
Для сравнения, вот однопортовая 20-ваттная зарядка Usams с портом USB-C:
Стоимость схожа с зарядкой от Яндекса. Покупал на Яндекс Маркете, обошлась примерно в 800 рублей.
Компоновка свободнее, потому что сам блок крупнее. Поэтому клея меньше, а свободного пространства на текстолите больше. В целом, качество самих компонентов плюс-минус одинаковое с зарядкой Яндекса.
Печальные последствия заряда от USB ноутбука
Оценить, каков результат неразумного и бездумного использования USB кабелей, подключаемых к компьютеру и ноутбуку мобильных гаджетов, можно по выходу из строя схем питания. В лучшем случае разъёмы USB перестают работать из-за перегорания отдельных электронных компонент так называемой обвязки, а в худшем, дефект распространяется на ключевые микросхемы интерфейса, и выводят из строя весь стационарный компьютер или ноутбук.
Кроме технических поломок, есть вероятность заражения вирусами вашего смартфона или планшета. Если вы не уверены в безопасности компьютера, от которого хотите подзарядить свой гаджет, то нужно оценить все возможные риски.
Пайка разъема паяльником
Следующий метод замены микро USB предназначен для более аккуратного и медленного демонтажа. Вообще, сам принцип очень прост. Можно одним паяльником поменять разъем, не бояться перегрева платы. Основная задача — это прогреть паяльником сам разъем. Но самой температуры паяльника из-за площади банально может не хватить. Нужно добавить припой к разъёму.
Припой на весь разъем
Конечно, можно это сделать и при помощи обычного свинцового припоя, но поддерживать температуру его плавления сложнее, поэтому лучше воспользоваться низкотемпературными сплавами такими как Розе или Вуда.
Пошаговый процесс пайки паяльником
Перед началом пайки наносим флюс на сломанный разъем. Затем добавляем пару купель сплава Розе. И корпусные, и контактные пропаиваем этим сплавом. Самое главное — не нужно давить, только поверхностно каплей проходим по разъему. Если же давить тогда та часть, которая будет уже низкотемпературная начнет выпаивать и из-за этого есть большой риск сорвать весь разъем сразу же с контактами. Так же контактные аккуратно пропаиваем каплей.
Выпаивать разъем нужно со стороны контактов. Сами контакты сложнее хорошо залудить, поэтому у них более высокотемпературный сплав получается. Их-за этого нужно начать нагрев именно с контактов, а остального тепла корпусным хватит так как там много Розе и температура плавления существенно ниже, около 110-120 °C. Ставим паяльник на контакты и разъем уже сам начнет выплывать из платы.
Эти остатки припоя нужно полностью очистить с платы. Таким сплавом впаивать новый разъем уже нельзя. Любое механическое воздействие и место пайки сразу же покроется микротрещинами, что в свою очередь сразу же приведет к отрыву.
При помощи оплетки очищаем плату. Это не так сложно сделать из-за более низкой температуры, добавляем флюса и за пару заходов плата чистая.
Плюсы и минусы метода
Плюсы — можно сделать эту работу одним паяльником без фена и припаять обратно любой другой разъем. Из минусов — большее количество расходников, а также высокая опасность срыва дорожек при демонтаже.
Тип аккумуляторов
На данный момент существует несколько видов батареек:
- Первичный тип. Самые обыкновенные батарейки, которые можно приобрести в любом магазине за копейки. Такой источник энергии имеет определенный уровень заряда, расходуемого за определенное время.
- Вторичный тип. К этому типу можно отнести как раз те батарейки, которые в случае истощения можно с лёгкостью заряжать. Как правило, для этого используются специальные устройства, о которых и пойдет речь в этой статье.
Стоит взять во внимание тот факт, что такие батарейки значительно дороже обычных и скорей всего будут иметь меньший уровень заряда, однако это компенсируется возможностью подзарядки. Плюс такого источника энергии в том, что они имеют длительный срок службы
Далее стоит отметить, что батарейки бывают разных габаритов — это зависит от необходимости использования в различных приборах. Батарейки бывают:
- АА класса — это обычные пальчиковые батарейки, которые часто применяются в фотоаппаратах, игрушках, часах и т.д.;
- ААА класса — мизинчиковые батарейки, используемые в пультах для телевизора, в плеере, в тех же игрушках и прочих подобных устройствах. Естественно заряд энергии у них меньше;
- 9 В — более серьезные батарейки, которые представляют собой аккумулятор, соединённый из двух или более узлов.
