3 вида диммеров - какой лучше выбрать, проблема подключения со светодиодными лампами

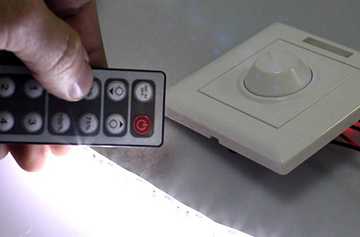

Радиоуправляемый диммер

Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.

Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.

Такими моделями запитываются одноцветные светодиодные ленты.

Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.

Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.

Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.

Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.

Как выбрать диммер по типу ламп?

Диммеры могут быть универсальными – для любой лампы, и узконаправленными – например, для галогенных низковольтных ламп. Устройство диммеров тоже отличается: регуляторы для ламп накаливания выдерживают напряжение 220 Вольт, нить лампы разогревается, а яркость света зависит от величины подаваемого напряжения. Для люминесцентных и диодных источников освещения приобретают агрегаты с электронным дросселем – он регулирует интенсивность газового разряда. Для галогенных ламп в комплект к диммеру идет трансформатор, который преобразует исходное напряжение до 12-24 Вольт.

Классификация по типу управления:

Аналоговые. Сигнал управления – это постоянное напряжение, поступает сигнал от пульта управления;
Цифровые. Регуляторы управляются цифровой последовательностью, в основе диммера лежит микропроцессор, который преобразовывает цифровой код в сигнал.
Цифро-аналоговые. Такой блок считается универсальным и поддерживает оба типа сигналов.

Подключение диммера к различным источникам света

Для создания современного освещения используются три основные типа источников светового излучения:

Лампа «Ильича»);
Газоразрядная, внутри колбы находится газ высокого или же низкого давления;
Светоизлучающий прибор на основе полупроводникового прибора — светодиода.

Регулировка яркости лампы накаливания считается самой простой и может быть выполнена просто на основе переменного сопротивления или же потенциометра, так как для включения такой лампы не требуется пускорегулирующее устройство или преобразователь напряжения. Подключается резистор последовательно с лампой. Недостатки системы в больших токах, проходящих через него, из-за чего ухудшается контакт регулировочного сопротивления. Этот способ изменяет ток в цепи лампы, однако можно менять и напряжение для этого можно, конечно, использовать автотрансформатор, но это будет очень некомпактное устройство и поэтому рассматривается только теоретически.

Люминесцентные или же другие газоразрядные источники света требуют для своей работы и запуска специальные устройства ЭПРА. Здесь уже осуществляется комплексный подход к регулировке, то есть происходит совмещение электронного пускорегулирующего устройства и диммера в одном комплекте. Это же и касается регулировки яркости энергосберегающих ламп, так как, по сути, это — те же самые люминесцентные лампы только компактные. Некоторые газоразрядные лампы имеют ограничивающий порог при диммировании, который не превышает 50%, из-за недостаточного напряжения для поддержания электрического заряда в лампе.

Регулировка свечения светодиодной лампы выполняется путём регулировки и изменения широтно-импульсной модуляции (ШИМ), при которой питание светодиода осуществляется импульсным током. Поэтому перед тем как ток регулировать его нужно сразу преобразовать с переменного в постоянный. Существуют также специальные светодиодные лампы для диммеров, которые нетребовательны к способу регулировки и к самому устройству.

Варианты исполнения сдвижных дверей

Конструктивное исполнение раздвижных видов, оформление могут существенно отличаться, как и используемая фурнитура. Производители предлагают достаточно большой ассортимент, что позволяет выбрать наиболее подходящую модель. Раздвижные системы отличаются по:

Материалу дверного полотна. Для изготовления чаще всего используется МДФ, дерево, стекло, пластик, металл. Стеклянные варианты особенно актуальны в современном интерьере. Возможно различное сочетание перечисленных материалов в зависимости от того, где производится монтаж конструкции.
Количеству створок. Зависит от конструктивных особенностей и ширины дверного проема. В спальнях часто производится монтаж одностворчатой конструкции. Для каждой модели подбирается своя фурнитура.
Способу движения. В зависимости от конструкции, двигается по направляющему рельсу, расположенному внизу или вверху. Конкретный способ обеспечивает фурнитура с подходящими эксплуатационными характеристиками.
Направлению движения. Существуют разновидности, допускающие открытие: в одну определенную сторону, обе, а также телескопические. Все зависит от характеристик и конструкции приобретаемой фурнитуры.
Месту расположения направляющих рельс, воспринимающих основную нагрузку. У некоторых образцов, они крепятся к полу и потолку, у других – к полу и стене, только к стене. В каждом случае приобретается фурнитура нужного размера и формы.

При выборе подходящего варианта следует учитывать место установки. Если нужно визуально увеличить высоту помещения, рекомендуется выбрать вариант с креплением профиля к потолку, приобретя подходящую фурнитуру. Если отказаться от использования направляющего рельса прикрепленного к полу, удастся сохранить целостность напольного покрытия в доме. В таком случае фурнитура и конструкция в целом должны быть способны выдержать нагрузку. Какой вариант двери лучше, каждый решает в индивидуальном порядке.

Возможные конструкции

Конструктивное исполнение дверей различно. Наиболее простыми с точки зрения установки являются двери-купе. Их монтаж владельцы без труда выполняют собственными силами, приобретя нужную фурнитуру. Необходимо учитывать, что проем должен быть ровным, в стена – способной выдержать нагрузку.

Однако от моделей купе многие отказываются, так как в случае их установки придется убрать мебель из зоны, куда откатывается створка. Кроме того, они не обеспечивают необходимый уровень звукоизоляции. Повысить его крайне сложно, поскольку в процессе монтажа предусматривается специальный технологический зазор, предотвращающий касание стены полотном.

Кассетные лишены ряда перечисленных недостатков. Для открытия производится установка специальной ниши, куда сдвигается система. Закрепив по периметру проема специальный уплотнитель, удается повысить уровень звукоизоляции. Однако монтаж таких раздвижных систем возможна только во время ремонта. Если стена не полая или не имеет достаточную толщину, придется выполнить установку специальной каркасной конструкции, что несколько уменьшит полезную площадь помещения.

Конструкция каскадных похожа на купе. При их применении, количество направляющих рельс зависит от количества полотен. Приобретается соответствующая фурнитура. Монтаж сопряжен с определенными трудностями, потому установка кассетной модели редко выполняется своими руками.

Комплектность раздвижной системы

Типовой комплект состоит из:

Дверного полотна, размеры которого согласуются с габаритами проема.
Комплекта наличников, декоративной плиты, используемых для отделки после завершения установки.
Роликового механизма, обеспечивающего работоспособность.
Направляющих рельс, определяющих направление движения.
Комплекта крепежных элементов. Перечень и размеры зависят от характеристик используемой фурнитуры.

При заказе особое внимание рекомендуется уделить роликовому механизму и фурнитуре

Важно конструктивное исполнение и максимальная нагрузка, которую они смогут воспринимать. Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери

Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

К достоинствам диммеров относятся следующие характеристики:

контроль яркости света;
настройка времени изменения яркости;
управление с пульта ДУ;
длительный срок эксплуатации;
запрограммированное художественное мерцание, создание картин с подсветкой;
экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

чрезмерный расход электричества в некоторых случаях;
создание радиопомех, мешающих работать электробытовой технике;
небольшие нагрузки становятся причиной неисправности диммеров;
работа диммеров часто приводит к нежелательному мерцанию света.

Классификация диммеров

Существует несколько видов классификаций регуляторов. Так, выделяют моноблочные и модульные устройства.

Моноблочные светорегуляторы изготавливаются в виде единого блока и монтируются в корпус обычного подразетника как выключатели. Чаще всего их используют при оборудовании квартир с тонкими перегородками.

По виду управления их можно дополнительно разделить на:

нажимные с поворотом ручки;
поворотные;
клавишные, как вариант, кнопочные;
сенсорные;
с пультом ДУ.

Первый вид – самые простые и бюджетные. Включение светильника происходит за счет нажима, а поворотом ручки регулируется яркость. Во втором случае и включение, и регулировка происходит за счет вращения.

Клавишный реостат очень похож на стандартный выключатель. Состоит он, как правило, из 2-ух пластин, первая из которых включает свет, а вторая определяет его интенсивность.

Сенсорные светорегуляторы – одни из самых современных и востребованных. Они отличаются высокой надежностью и плавным переключением, включающим несколько ступенчатых уровней.

Регулировка с помощью пульта ДУ считается самой комфортной. Для ее осуществления нет необходимости вставать с места.

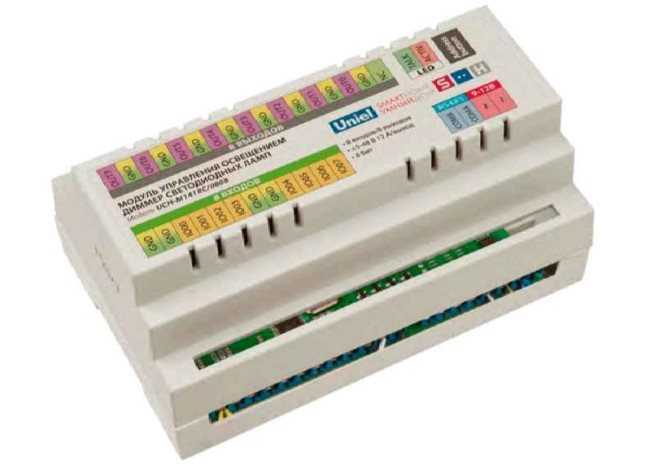

Модульные типы диммеров монтируются на DIN-рейке распредблоков. Они отвечают за поддерживание освещения в районе коридоров и лестничных проемов. Также данный вид диммеров используют для обеспечения безопасности вокруг дома и на придомовой территории.

Управление модульным типом происходит за счет нажатия клавиши или кнопки. Пятисекундное удержание позволит выставить необходимый уровень освещенности площадки.

Подбор диммеров может происходить и по типу используемых ламп. Так, с лампами накаливания и галогенными устройствами в 220 В работают практически все регуляторы света.

Низковольтные галогенные источники света функционируют только в условиях подключения диммеров, имеющих специальную маркировку «С».

Люминесцентные лампы требуют оборудования пускорегулирующей аппаратурой (ПРА), которая может изменять частоту, а значит, и силу тока. В результате варьируется и интенсивность освещения.

Виды замков, применяемых во взломостойких дверях

Для обеспечения максимальной надежности любая модель взломостойкой двери оснащается несколькими замками (как правило, двумя), причем разного типа открывания: сувальдного и цилиндрового.

Отличить сувальдный дверной замок от цилиндрового довольно просто: основу первого составляют пластины с прорезями под ключ, второй же функционирует за счет выставления штифтов на разных «высотах».

Цилиндровый замок в сравнении с сувальдным, считается более надежным. Данный факт накладывает определенные сложности, как для злоумышленников, так и для забывающих ключи хозяев: вскрыть входную дверь, оснащенную подобным типом замка довольно проблематично.

Принцип работы и устройство диммера для ламп накаливания

Процесс диммирования основан на «фазовой отсечке», которая сопровождается отсечением части синусоиды сетевого напряжения и уменьшением питания освещение.

При отсекании в начале синусоиды, происходит «регуляция переднего фронта», а в конце синусоиды, – «диммирование заднего фронта».

В каждом конкретном случае подбирается оптимальный вариант установки диммера. Во всех стандартных устройствах обязательно предусматривается наличие системы защиты от перегрева и короткого замыкания, а также устанавливаются клеммы, позволяющие осуществлять правильное подключение.

Для получения стабильной работы устройства, как правило, используется трёхжильный провод на «фазу», «ноль» и «заземление», но применение малого регулятора позволяет устанавливать стандартный двухжильный провод.

Варианты и схемы подключения

Существует несколько вариантов, как подключить диммер в цепь освещения. Рассмотрим самые применяемые из них.

Вариант №1

Самый простой способ, это установка светорегулятора вместо выключателя. Перед демонтажем клавишного выключателя цепь необходимо обесточить. После этого нужно снять крышку клавиши: крепежные винты находятся под ней. Если в гнезде нет установленной пластиковой коробки, то демонтировав размыкатель, ее необходимо установить. Можно взять обычную коробку, которая используется под розетку.

Моноблочный диммер подключается таким же способом: в разрыв ставится фазный провод. Его подключают в клемму со стрелочкой вверх и литерой L. Второй провод подключается к другой клемме, обозначающейся наклонной стрелкой и волнистой линией.

Еще раз отметим, что это самый простой способ установить диммер, поэтому он применяется чаще всего домашними мастерами, поскольку не требует особых навыков. Он практически ничем не отличается от технологии замены выключателя или розетки.

Вариант №2

Более сложная, но в то же время более удобная схема применяется в спальнях. Ее суть заключается в том, что выключатель и регулятор подключаются последовательно, на один фазный провод, идущий на светильник

При этом важно, чтобы на линии сначала монтировался именно размыкатель, а потом диммер. Наиболее распространенным вариантом является установка выключателя возле двери, а светорегулятора – возле кровати

Преимущество этого метода заключается в том, что можно регулировать яркость и выключать освещение, не вставая с кровати. Если выходя из комнаты, вы выключите свет выключателем, то при повторном включении он будет гореть с тем же уровнем яркости, что был установлен ранее.

Установка проходного размыкателя

Пожалуй, самым сложным вариантом является вариант, если нужно установить проходной выключатель. Несмотря на свою сложность монтажа, такая схема очень удобна и часто используется в длинных коридорах, межэтажных лестницах, сквозных комнатах, а также других подобных местах. Суть этого способа управления освещением заключается в том, что включив светильник в одном месте, его можно выключить в другом.

Для того чтобы реализовать возможность установить проходной выключатель, нужно проложить трехжильный кабель до двух выключателей.

Особенностью проходных выключателей заключается в том, что они являются скорей переключателями. Фактически они переключаются с одной линии на другую, поэтому могут быть включены в любом положении клавиши. Это очень похоже на железнодорожные стрелки. Ниже представлена принципиальная схема, где установлен проходной выключатель.

Как видим, фаза приходит на первый размыкатель, а на светильник уходит с другого. Сами выключатели нужно объединить между собой при помощи двухжильного провода.

Теперь рассмотрим, как работает диммер в такой цепи. Подключается он после последнего проходного выключателя и позволяет без проблем регулировать яркость освещения при любом положении размыкателей. Но если поставить его в положение «выключено», то лампочка погаснет и реагировать на проходные выключатели не будет, поскольку цепь будет разомкнутой.

Освещение абсолютно различных помещений или же площадок можно выполнить через специальное устройство, которое имеет название диммер или регулятор яркости освещения. Данный прибор позволяет регулировать мощность излучаемого света плавно или же ступенчато. С помощью диммера можно изменять не только яркость ламп, но и уменьшать затраты, выделяемые на электроэнергию.

Так как чем меньше будет световой поток, тем меньше данный источник света потребляет мощности из сети, а значит и происходит режим экономии электрической энергии. Если в этом ракурсе рассмотреть диммер для ламп накаливания, то понятно, что с изменением яркости меняется и ток, проходящий через вольфрамовую нить накала, из-за чего увеличивается срок службы лампочек накаливания, которые уже считаются устаревшими.

Прибор изменения яркости освещения может быть оснащен размыкателем цепи, такие устройства называются . Применение их очень удобно так как одним поворотом можно включить или выключить освещение, при этом ещё и регулировать очень плавно его яркость. Чаще всего он оборудован механизмом, который чувствуется при повороте регулятора диммера в виде щелчка. Диммируемые лампы очень эффективны в осуществлении различных дизайнерских решений. Даже обычные настольные лампы, включенные через регулятор, уже могут стать ночниками. Светодиодная лампа с регулировкой яркости сделает дом в вечернее время уютней и комфортней.

Светодиодные лампы

Их работа основана на способности светоизлучающего диода индуцировать электроны, которые взаимодействуют с положительно заряженными «дырками» и излучают фотоны, производящие люминесценцию. Они менее яркие, чем люминесцентные лампы, но диапазон регулировки яркости ограничивается только схемой ее включения. Согласно отзывам потребителей, светодиоды также подвержены выключениям в нижнем диапазоне силы света, и это тоже может проявляться с различными типами диммеров. В то время как лампа накаливания будет мерцать с колебаниями напряжения, светодиод может вообще выключиться или мерцать чрезмерно.

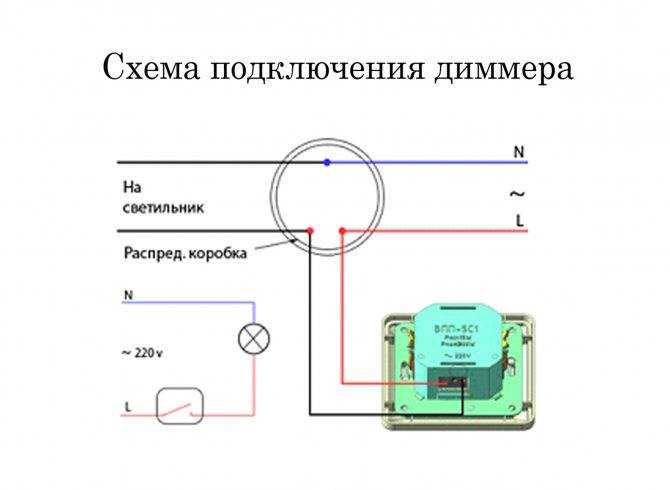

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора. Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Преимущества и недостатки

При рассмотрении диммеров необходимо понимать их слабые и сильные стороны.

Плюсы:

Автоматическое включение / выключение.
Возможность дистанционного управления голосом, хлопком, через радиоканал или ИК-канал, а также по Wi-Fi сети.
Имитирование присутствия человека, что позволяет отпугнуть злоумышленников от дома / квартиры, когда хозяин находится в другом месте. Для этого задается определенная программа, которая в определенный момент включает / включает свет в разных помещениях.
Плавное включение / выключение светильника, что позволяет исключить броски тока и снижает риск перегорания.
Возможность кардинально изменить дизайн помещения и создать необходимую атмосферу.
Увеличение срока службы источников света
Экономия электричества на 10-15%.
Экономия на покупке сложных светильников и люстр. Регулировка яркости происходит с помощью диммера без применения большого количества ламп.
Возможность подключения к системе «умный дом» и настройка режимов по времени / команде.

Минусы:

Узкая сфера применения и возможность использование светорегулятора для тех источников, которые он поддерживает.
Высокая степень риска при работе с движущимися инструментами / механизмами. Появление стробоскопического эффекта может привести к искажению реальной картинки.
Риск появления ЭМ помех, в том числе на радиочастотах.
Низкая КПД при использовании вместе с лампами накаливания. Зачастую проще использовать менее мощные лампы накаливания, диммерные схемы или светорегуляторы для светодиодных ламп.
Связь между регулированием напряжения на выходе и сопротивлением нагрузки имеет нелинейный характер.
Мощность светорегулятора должна быть равна, а лучше на 20-50% больше общей нагрузки источников света.
Невозможность применения диммеров с люминесцентными лампами и источниками света с дополнительными устройствами: драйвером, трансформатором, ЭПРА и т. д. Исключением являются модели, которые специально предназначены для использования со светорегуляторами. Некоторые компании уже занимаются разработкой таких устройств.
Несинусоидальная форма напряжения на выходе, из-за чего нет возможности подключить понижающие трансформаторы.
Для нормальной работы может потребоваться обновление проводки и проведение косметических ремонтных мероприятий.
Чувствительность к температурным перепадам. Диммер боится как жары, так и холода.

Варианты подключения

Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.

При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.

В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

Основные протоколы диммирования

На сегодняшний день существует несколько протоколов и стандартов, по которым осуществляется диммирование освещения:

TRIAC – самый надежный и простой в реализации протокол. Для диммирования светодиодных ламп используется симистор или симметричный триодный тиристор. Такой диммер допускается устанавливать на сети с постоянным и переменным током, так как симистор может пропускать ток в любую сторону. Стандарт TRIAC довольно популярен среди производителей и покупателей, так как диммируемые светильники устанавливаются на обычные треки, не требует особых затрат для реализации проекта.
DALI – цифровая технология диммирования по протоколу DALI подразумевает использование специальных цифровых шин, которые позволяют объединить до 64 потребителей. Чаще используется при проектировании трековых клик систем, работает при напряжении до 48 Вольт, позволяет запрограммировать систему и сохранить сразу несколько световых сценариев.
1-10V – поддерживается не всеми производителями спотов, чаще используется с люминесцентными лампами. Диммер представляет собой потенциометр, передающий сигнал 1-10 Вольт, что и отражено в названии протокола. Светорегуляторы до сих пор используются только из-за того, что полностью не чувствительны к нагрузке, но производители не любят эти диммеры, так как они не позволяют осуществлять дистанционное управление светом и регулировать освещение из нескольких точек.

В системах умных дом, при автоматизации всего здания используется беспроводная сенсорная сеть Zigbee. Этот стандарт позволяет сократить до минимума потребление электроэнергии, выполнить многоуровневое диммирование, может использоваться для интеллектуального управления системой освещения. Zigbee-сети работают по стандарту IEEE 802.15.04-2003. При помощи данного протокола возможно не только дистанционное управление освещением, но и постоянный контроль над осветительными приборами, например, мониторинг температуры спотов, их яркости и энергопотребления.

«Плюсы» диммирования

Позволяет создать мягкий приглушенный свет или, напротив, акцентировать внимание на конкретных зонах, чего нельзя добиться со стандартными выключателями;
Чем меньше яркость, тем менее интенсивно эксплуатируется осветительный прибор, соответственно продлевается срок его службы;
Уменьшается потребление электроэнергии, выделение тепла.

Диммирование светодиодных светильников в отличие от люминесцентных и галогенных ламп никоим образом не влияет на цветовую температуру, не искажает цветопередачу, моментально изменяет световой поток без задержек.

Благодаря диммированию можно управлять каждой отдельной группой светильников, воплощая необычные и оригинальные сценарии освещения.

Самыми простыми в диммировании считаются светильники со встраиваемым креплением, поскольку имеют внешний драйвер, расположенный вне корпуса. С накладными, подвесными моделями стоит учитывать ряд особенностей. Какой бы сложной ни была задача, у нее всегда есть решение. Мы с уверенностью можем сказать, что любой светильник можно задиммировать, главное – доверить реализацию профессионалам.

Предыдущая
ОсвещениеЧто такое диммирование и как это использовать?
Следующая
ОсвещениеЦветовая температура лампочки

Совместимость регуляторов со светодиодными лампами

Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:

стандартные устройства для регулирования светодиодных лампочек;
специальные ШИМ-диммер.

Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.

Таблицы совместимости диммеров и драйверов (пример)

Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.

Ассортимент регулирующих устройств

Диммеры сегодня на рынке осветительной продукции представлены достаточно широко. Все их разнообразие можно поделить на следующие группы:

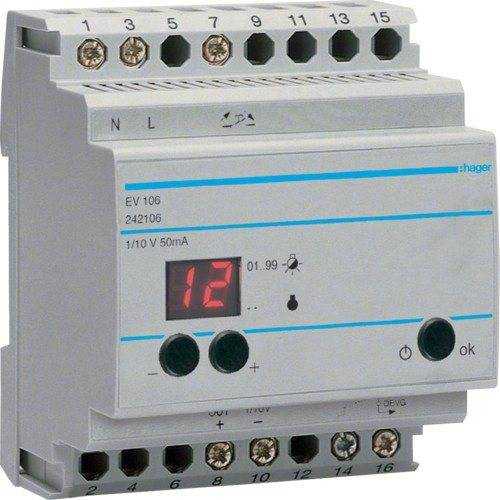

модульные. Они размещаются на DIN-рейках в распределительных щитках. Используются очень широко. Такие устройства можно использовать для регулировки яркости освещения, создания световых эффектов, а также как часть системы «Умный дом». Механизм управления здесь осуществляется через выносные регуляторы и кнопки. Регулятор размещается в монтажной коробке. Его можно установить вместо выключателя. Управление такого прибора осуществляется с помощью выключателя или кнопкам;

Модульный диммер

моноблочные устройства. Они также могут монтироваться в монтажную коробку. Является самым распространённым видом приборов подобного рода. Такой диммер ставится и подключается точно так же, как и простой выключатель – в разрыв фазного провода;

Моноблочный регулятор

выносные блоки. Применяются для подключения точечных светильников, оснащенных светодиодными лампочками. Управляются они дистанционными радио- или инфракрасными пультами, а также выносными панелями и обычными диммерами.

Выносной блок

Также регуляторы яркости освещения, по способу управления, имеют следующую классификацию:

поворотные. В данной ситуации используется поворотная ручка, которая крутится по и против часовой стрелки;
поворотно-нажимные. Для включения прибора необходимо нажать на ручку, а сам процесс регулирования осуществляется стандартным поворотом ручки;

кнопочные (клавишные). На передней панели имеются клавиши, с помощью которых осуществляется уменьшение или увеличение яркости;
сенсорные. Это наиболее современные модели. Управление здесь осуществляется с помощью прикосновения к сенсорной панели.

В доме можно использовать любые типы регуляторов уровня освещенности.

Минимальный уровень яркости

Пожалуй, нельзя не упомянуть и момент, связанный с минимальным уровнем яркости. Дело в том, что при диммировании светодиодных светильников, невозможно добиться такой же минимальной освещенности, какую дает еле светящаяся нить ламп накаливания. При максимальном выкручивании регулятора (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света. Захотите снизить его еще больше — свет просто выключится. Кроме того, не забывайте, что разные диммеры и лампочки, имеют каждый свой минимальный уровень. И если лампа идеально сработалась с «магазинным» диммером, не факт, что со своим домашним регулятором вы получите тот де эффект.

Светильник на минимальной и максимальной яркости

Конструкция

Тиристорный диммер

Простой современный диммер:D2…D5 — диодный мост.ZD — .D1 — диод.R — переменный резистор небольшой мощности.C — конденсатор.SCR — тиристор, мощность которого определяет мощность нагрузки

В первый момент времени тиристор SCR закрыт, а конденсатор C заряжается через резистор R. Напряжение входной полуволны нарастает, и в некоторый момент открывается динистор ZD, а за ним — и тиристор SCR. Между клеммами начинает проходить значительный ток. Ток течёт до тех пор, пока напряжение полуволны не снизится до закрытия динистора ZD. При этом конденсатор С разрядится через диод D1 и тиристор SCR. Тиристор закроется. На следующем цикле процесс повторится заново.

Нагрузка подключается (на рисунке клеммы расположены слева).

Принцип действия такого диммера состоит в том, что открывая тиристор в разные моменты времени относительно перехода напряжения через 0, можно «обрезать» синусоидальные волны регулируемого напряжения и тем самым изменять и ток в нагрузке.

Для подавления радиопомех мощные диммеры часто снабжаются дросселями

Дроссель

В большинстве диммеров используются ключевые схемы, при работе которых возбуждаются электромагнитные волны в широком диапазоне частот. Эти волны возбуждают ток в проводах, соединяющих диммер с источником питания и с регулируемой нагрузкой, создают помехи. Для устранения помех в конструкцию диммеров часто добавляют дроссели (индуктивности) (в качестве реактивного элемента), а также LC (индуктивно-ёмкостные) фильтры как со стороны питания, так и со стороны нагрузки. Чем больше частота переменного тока, тем меньшего размера требуется дроссель, а сочетание с хорошими фильтровыми конденсаторами с низким активным сопротивлением позволяет достичь приемлемого уровня помех. Современные диммеры уже не мешают работе радиоприёмников.

Основные выводы

Диммер – устройство регулирующее яркость, весьма востребовано на рынке, так как имеет множество областей применения.

Широкий модельный ряд включает в себя приборы с клавишным, поворотным, сенсорным и дистанционным управлением.
Регуляторы света работают почти со всеми типами ламп.
Подключить данное устройство может даже любитель ,владеющий основами электромонтажа.
Диммеры отличаются большим количеством преимуществ, а также возможностью встраивания в систему «Умный дом».

Регулировка мощности светового потока – основная задача данного типа приборов. Однако помимо нее диммер выполняет множество второстепенных функций, которые значительно повышают уровень комфорта современной жизни.

Освещение в квартиреЧто такое теплый свет и какой цвет освещения лучше для глаз

Освещение в квартиреУправление освещением в умном доме
