Детекторы проводки и металлов – назначение и виды

Поиск скрытой проводки

В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.

Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.

Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.

Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.

Металлодетектор обнаружения скрытой проводки

Существует несколько видов приборов:

Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
светодиод HL–АЛ307Б или любой аналог;
параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

Т – КП103;
HL – АЛ107БЛ (можно заменить аналогом);
R1-2,0 кОм;
R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
R3- 1,0 МОм;
С1 -5,0 мкФ;
С2 – 20,0 мкФ
SP – динамик с сопротивлением от 30 до 60 Ом;
L – содержит от 20 до 50 витков провода диаметром 0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
Т1 – KT315 (буквенный индекс не имеет значения);
D1, D2 – КР140УД1208;
D3 –К561ЛЕ5;
HL1, HL2 – КИПМОБ1Б-1К;
VD1 – КД522;
емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Простейшая схема

Это наиболее простая схема, поэтому расскажем о ней первой, и наиболее подробно объясняя все мелочи (пусть не смеются понимающие люди). При желании ее собрать может каждый.

полевой транзистор типа КП 103 или КП 303 (обозначен VT);
источник питания 1,5- 5 В (одна или несколько батареек);
телефон электромагнитный (обозначен SP);
провода;
любой выключатель или тумблер;
омметр (обозначен Ω) или авометр (тестер), хотя можно обойтись и без него.

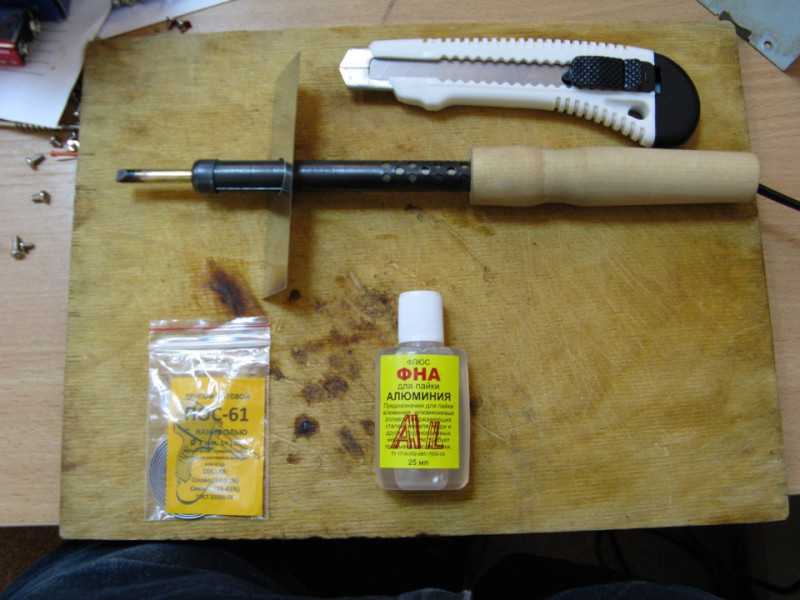

Из инструментов нужны только паяльник и кусачки. Для пайки естественно должны быть припой, флюс или канифоль. Теперь подробнее о непонятных деталях.

Полевой транзистор

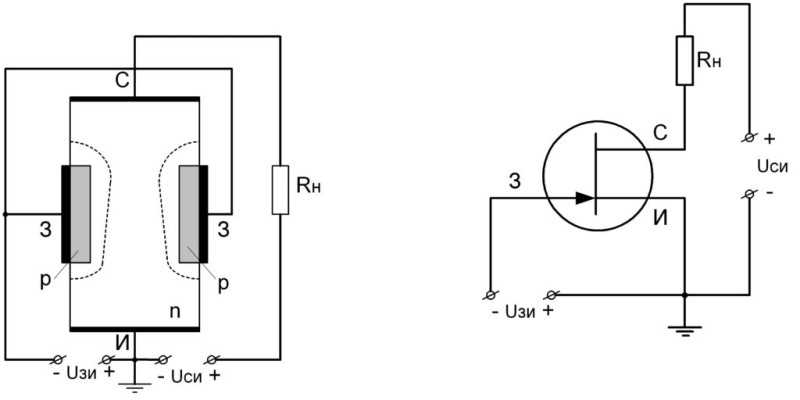

Самая важная деталь, на схеме он обозначается вот так:

Смотрим на правую часть рисунка, левая нам не важна, здесь обозначены буквами его выводы:

«З» — затвор (направление стрелки обозначает тип p или n это тоже сейчас не берем во внимание;

«И» — исток;

«С» — сток.

Если на затвор транзистора не подано напряжение то между истоком и стоком сопротивление большое, ток почти не течет. Подав напряжение, мы открываем затвор и уменьшаем сопротивление (как открываем кран на трубе), ток начинает течь. Причем полевые транзисторы очень чувствительны, схема детектора скрытой электропроводки основывается на этой особенности.

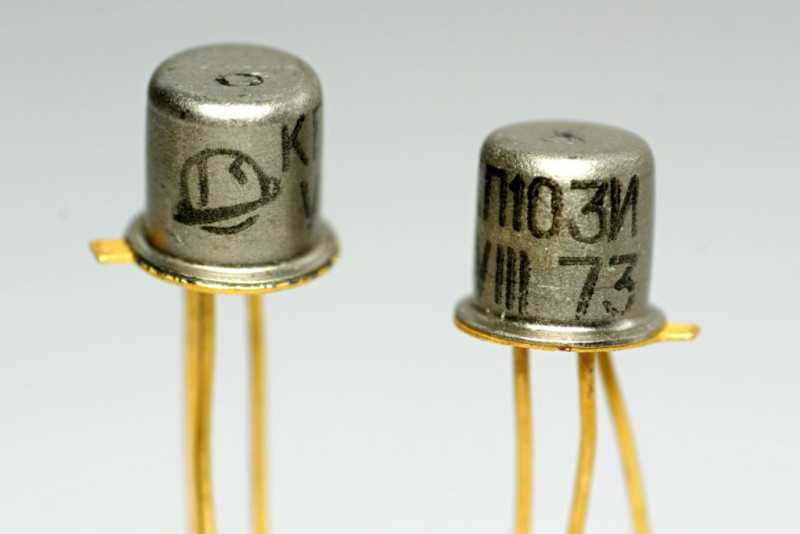

Так выглядит эта деталь на фото.

Транзистор КП 303 имеет такой же вид, но отличается маркировкой

После цифр еще идет буквенное обозначение, не берем его во внимание. Возможен второй вариант исполнения в пластмассовом корпусе в виде призмы и тремя плоскими выводами снизу

Как располагаются выводы на корпусе должно быть понятно из рисунка ниже. На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу.

Это не телефонный аппарат, а только его деталь (аппарат и получил отсюда название), выглядит она вот так:

Бывают с корпусом, изготовленным полностью из пластмассы. Подойдет от старых дисковых телефонов. Располагается он в трубке в той части, которая прилегает к уху (из него мы слышим собеседника). Для того чтобы телефон извлечь нужно отвернуть декоративную крышку и отсоединить провода на клеммах.

Маркировка нам не важна кроме сопротивления, оно должно быть в пределах 1600 — 2200 Ом (может обозначаться Ω).

Телефон работает по следующему принципу — внутри находится электромагнит, который при протекании через него тока притягивает металлическую мембрану. Колебания мембраны создают слышимый нами звук.

Это измерительный прибор для определения сопротивления.

Выглядит он вот так:

Если сложно найти то обойдемся без него, схема будет работать и так. При необходимости можно сделать выводы для подключения, и использовать во время поиска «тестер» (авометр или мультиметр — это одно и то же) в режиме измерения сопротивления. Этот прибор есть почти у каждого.

Собираем схему

Все детали собираем навесом с помощью проводов согласно схеме. На затвор транзистора припаиваем кусок одножильного провода диной 5-10 сантиметров. Он будет являться антенной.

После сборки можно упаковать все в любой подходящий корпус, например пластмассовую мыльницу.

Ищем проводку

Включенный прибор подносим к стене и начинаем проводить антенной вдоль нее. В месте, где находится провод под напряжением из телефона разрастаться гудение (как у работающего трансформатора). Чем ближе к проводу, тем звук будет сильнее.

Более точно можно найти проводку по показаниям омметра, при приближении он показывает наименьшее сопротивление. Для работы с омметром отключаем питание прибора.

Как работает прибор

Все дело (как мы уже и говорили) в высокой чувствительности полевого транзистора. Наведенное на его затвор с антенной электромагнитное поле открывает транзистор. Ток подается на телефон, и он начинает издавать звуковые сигналы с частотой 50 Герц (частота переменного тока в сети).

Омметр замеряет сопротивление между истоком и стоком. Оно становится меньше при повышении сигнала на затворе.

Теперь рассмотрим более сложные приборы, уже не сильно углубляясь в детали.

Способы монтажа в деревянном доме

Чтобы сделать открытую проводку, первым делом нужно составить подробную схему будущей электросети. Необходимо заранее рассчитать нужное количество розеток, чтобы свести к минимуму или вовсе исключить использование удлинителей и тройников. Для электрической сети деревянного дома используются трехжильные или пятижильные провода. При проектировании необходимо избегать частых изгибов и поворотов открытой проводки, все кабеля должны лежать параллельно или перпендикулярно относительно пола. Если в некоторых участках избежать изгиба не представляется возможным, то лучше в этом месте установить распаечную коробку.

Укладка

После проведения всех подготовительных работ можно приступать к укладке открытой проводки. Если необходимо протянуть одиночный кабель, сечение которого не превышает 6 мм, то крепить можно при помощи скоб

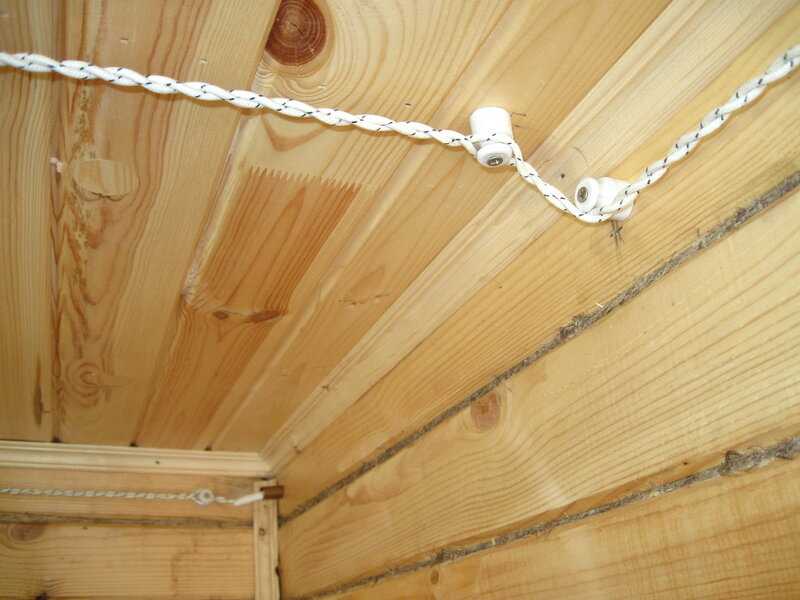

Важно условие: при таком монтаже в деревянном доме провод должен быть с тройной изоляцией. В случаях с обычными кабелями, как описывалось выше, необходимо укладывать металлическую или асбестовую прокладку, однако это сильно испортит внешний вид

Большинство специалистов рекомендует использовать кабельные каналы или европейские плинтусы. Оба эти изделия изготавливаются из специального пластика, который не поддерживает горение. Кабель-каналы и плинтуса можно подобрать практически под любой дизайн помещения, что является огромным плюсом для деревянных построек.

В основном используются стандартные трубы, в которых протянуто 2 проводника. Впрочем, способы монтажа открытой проводки в деревянных домах схожи с квартирными методами, однако требуют дополнительной пожарной безопасности.

Топ 8 устройств. Рейтинг отзывов. Какой выбрать. Лучший искатель по мнению редакции

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

https://youtube.com/watch?v=t4Xi07pfUko

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы. ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

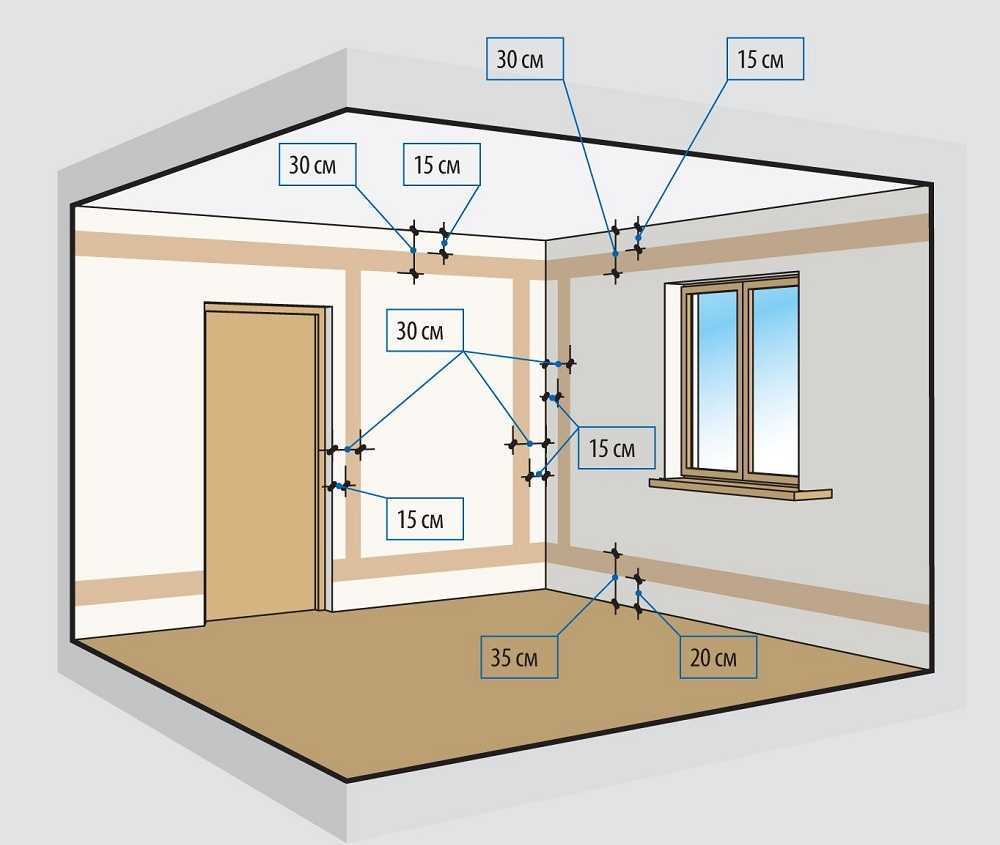

Для чего нужно знать разводку электропроводов в доме

Часто, в процессе ремонта дома или квартиры необходимо просверлить отверстие в стене. Например, чтобы закрепить обрешетку для гипсокартона. Бывает необходимо проштробить стены, чтобы проложить водопроводные трубы.

Да даже для того, чтобы просто повесить шкаф или какую-либо полку, перевесить картину или настенные часы — в любом случае надо сверлить отверстия в стене.

При этом важно не попасть сверлом в провода в стене – этим можно серьезно повредить как саму проводку, так и инструмент, не говоря уже о здоровье. Чтобы этого не случилось, необходимо знать схему разводки электропроводки в доме

Металлоискатель

Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.

Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.

Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.

https://youtube.com/watch?v=zNSVKAwadZw

Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.

Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.

Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!

Бывалые электрики хорошо знают, что бур перфоратора довольно точно находит спрятанные в стене кабели под напряжением, а также трубопроводы с давлением горячей воды.

Это его свойство доставляет много неприятностей неопытным работникам. Предотвратить такие случаи призваны приборы для поиска скрытой проводки.

Они выпускаются большим ассортиментом с разным набором функций для постоянного применения профессиональными мастерами или редкого использования домашними умельцами. Предлагаю ознакомиться с кратким обзором их возможностей.

Схемы самоделок

Пошаговый процесс сборки прибора

Перед тем, как приступить к спайке элементов, рекомендуется нанести на плату схему расположения каждого компонента.
Спайка резисторов по возрастанию. Разместите деталь на схеме, запаяйте концы с другой стороны. Лишнюю длину проволоки можно оторвать кусачками. Установка конденсатора. Обязательно проверьте насколько хорошо зафиксировано место припоя.
Монтаж в схему двух биполярных транзисторов. Прихватить ножки, после чего откусить лишнее и запаять. Выровнять их на лицевой стороне при помощи пинцета, проверив тем самым их фиксацию.
Следующее — микросхема. Можно устанавливать как при наличии панелей, так и при их отсутствии.
Следует учесть нагрев от паяльника, который может вывести радиодеталь из строя. Необходимо действовать следующим образом: сначала прихватить крайние две ножки, чтобы зафиксировать микросхему. После нужно откусывать ненужные ножки. Непосредственную спайку необходимо проводить с большими перерывами — давать микросхеме остыть после каждого раза.
Следующими устанавливаются светодиоды и звуковая пищалка.
Установка источника питания. Удобно использовать батарейку на 6 вольт, но при небольших размерах коробки можно взять так называемую мизинчиковую с объемом до 12 вольт. Припаять к схеме проволочки, после чего присоединить батарею.
Разместив аппарат в корпусе, нужно плотно посадить его на болты. После чего установить антенну, закрепив её маленькими проволочками, и закрыть крышку.
Последний шаг в сборке детектора — тестирование корректной работы. Если лампочки загорелись, а прибор подает звуковой сигнал, значит устройство исправно.

Монтаж открытой электропроводки в кабельных каналах

В жилых помещениях частных домов и дач открытая проводка должна выглядеть эстетично. Кабель-каналы это лучшее техническое решение для проведения открытой электропроводки в квартире.

Короб из ПВХ не горит, не теряет цвет при длительном влиянии ультрафиолета, прочен и отлично выглядит на любой поверхности. Крышка прочно фиксируется на защелках, но при необходимости быстро снимается.

Ширина выпускаемых кабель-каналов варьирует от 1,2 см до 10 см, что позволяет скрыть любой провод, шнур или кабель. Стандартная длина кабель-канала в продаже составляет 2 метра.

Дополнительные аксессуары (повороты на 90 о. тройные соединители, внешние и внутренние углы) помогают провести каналы по всем поверхностям дома.
