Как соединить многопроволочный провод с одножильным

Изоляция электрических соединений

Все части электропроводки должны быть изолированными, чтобы исключить случайное соприкосновение частей токопроводящих элементов между собой и с человеческим телом. Выбор изоляционных материалов зависит от условий эксплуатации электрической цепи. Для большинства случаев достаточно изоляции из термоусадочной или виниловой трубки, а также специальной изоляционной ленты.

Если место соединения может подвергаться воздействию высоких температур, то для изоляции используется лакоткань и тканевая изолирующая лента, выдерживающая длительное воздействие температуры до 100 °C.

Эксплуатация электропроводки зависит от многих факторов, среди которых не последнее место занимает правильно выполненный электрический монтаж. Надежное соединение проводов и правильное подключение элементов электрической сети позволяют избежать возникновения мест с плохим контактом и, как следствие, локальных перегревов и обрывов электропроводки.

Использованный метод соединения проводов в значительной степени зависит от максимальной нагрузки и условий эксплуатации электропроводки. Во влажных помещениях и на улице стоит отдавать предпочтение медной проводке с пропаянными соединениями, так как она менее чувствительна к окислению.

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм 2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм 2 поэтому рассмотрим способы их монтажа. В действительно же скрутка проводов из меди и алюминия запрещена!

• Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.

• Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.

• Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.
• Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

Будет полезно прочитать:

Источник

Скрутка одножильного с многожильным проводом

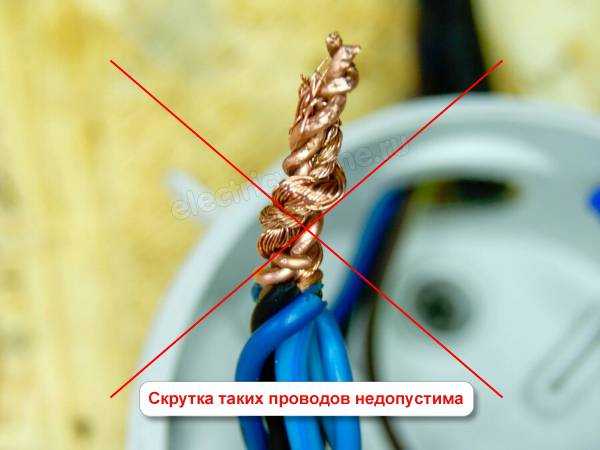

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм 2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм 2 поэтому рассмотрим способы их монтажа. В действительно же скрутка проводов из меди и алюминия запрещена!

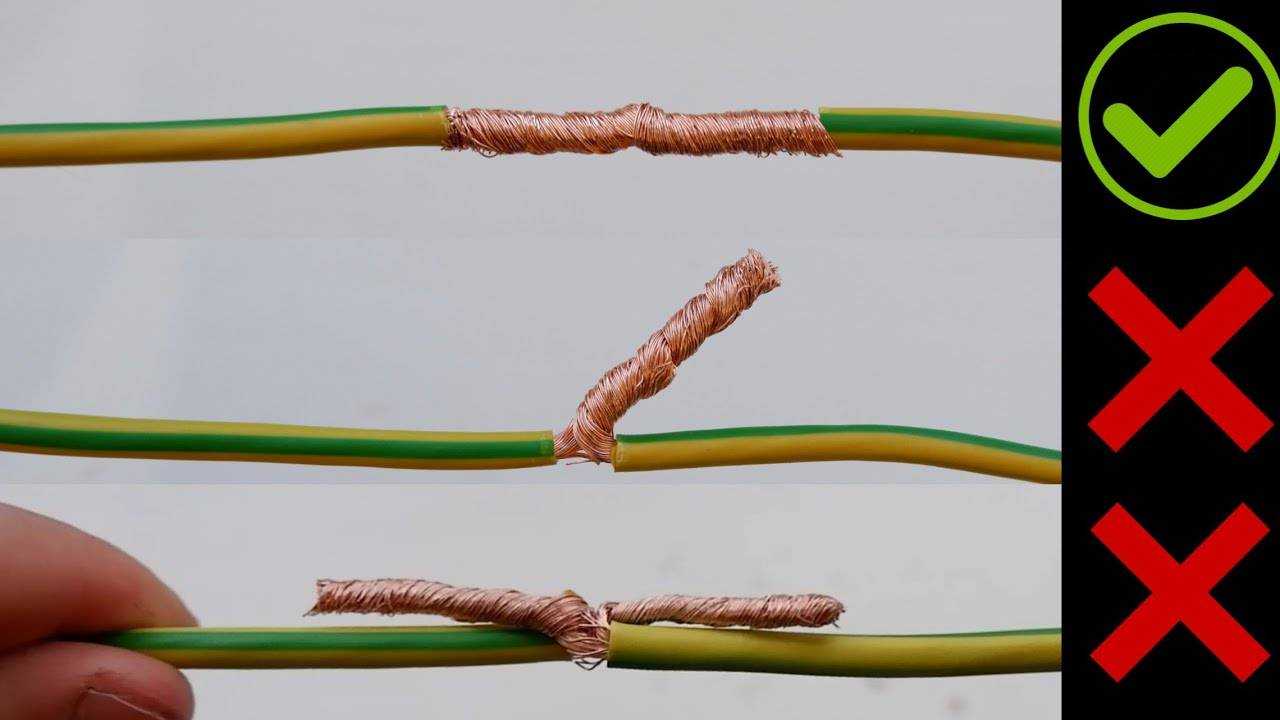

• Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.
• Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.
• Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.

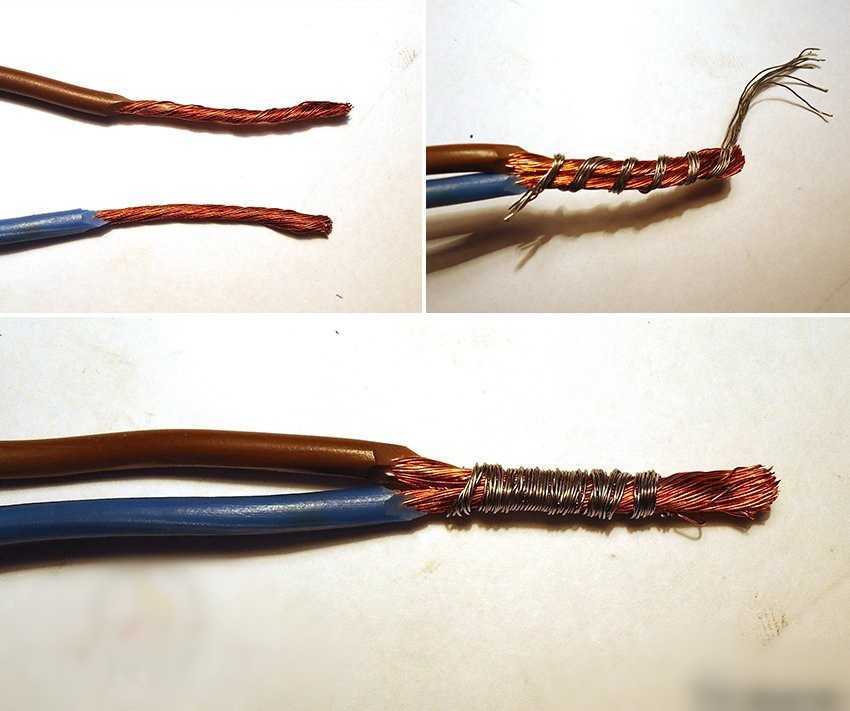

• Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

Будет полезно прочитать:

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.



В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

СИЗ

Начнем с соединения типа СИЗ. Расшифровывается он как:

Соединительный

Изолирующий

Зажим

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

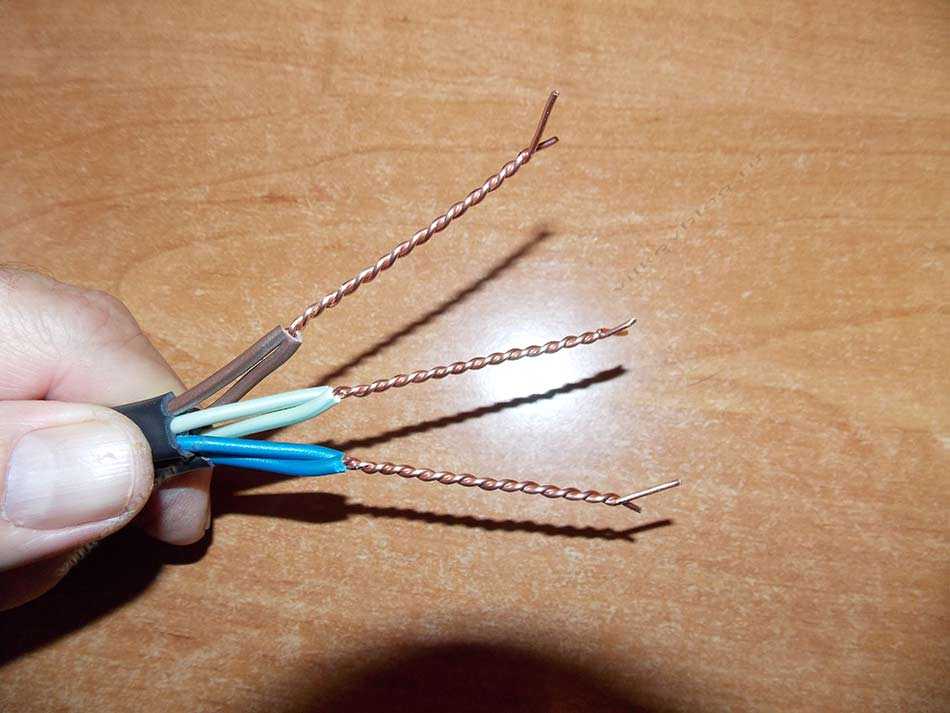

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Правила безопасности и подготовки соединяемых проводников

Непосредственная скрутка одножильного и многожильного провода без дальнейшей обработки не отвечает правилам техники безопасности. Такое соединение со временем может привести к образованию короткого замыкания и возгоранию электрической цепи.

Независимо от используемой методики соединения проводов, следует произвести тщательную подготовку контактируемых частей. Она заключается в зачистке требуемого участка изоляционного слоя. После этого рекомендуется обезжирить контактную часть или обработать канифолью. Далее поверхность зачищается наждачной бумагой. По окончании соединения токопроводящих жил следует обеспечить их качественную изоляцию.

Все работы необходимо осуществлять на обесточенной сети с применением средств индивидуальной защиты.

Для обеспечения качественного соединения одножильного и многожильного провода можно использовать любой из представленных способов. При этом понадобится учитывать количество соединяемых жил, а также их сечение.

Как надежно соединить провод с многопроволочной жилой

Провод с многопроволочной жилой (многожильный провод) один из самых часто используемых в электропроводке, так как лучше других обладает достаточной эластичностью и гибкостью, а соединения с ним прочны и долговечны. Провод представляет из себя множество плотно переплетенных между собой и покрытых слоем изоляции жил. Используют такой тип провода не только в домашних условиях, но и на крупном производстве.

Если в процессе монтажа электропроводки человек не обладает специальными знаниями и навыками, то неправильное соединение этих проводов может повлечь за собой серьезные негативные последствия. Существуют так называемые «Правила устройства электроустановок» (ПУЭ), в которых четко сказано, что в жилом помещении должна использоваться электропроводка, которая выполнена только проводами из меди!

Соединять многожильные и одножильные провода можно лишь используя пайку, метод прессовки, сварки, или сжима.

Давайте по подробнее посмотрим на каждый из этих способов.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм 2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм 2 поэтому рассмотрим способы их монтажа. В действительно же скрутка проводов из меди и алюминия запрещена!

• Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.
• Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.
• Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.
• Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

Будет полезно прочитать:

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;Скрутка обычная двух проводов

  Многожильная скрутка трех проводов

• метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание. Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев

А раз у нас есть сопротивление — это обозначает нагрев

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

• Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
• В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
• Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Спайка проводов

С помощью специального припоя и электрического паяльника можно обеспечить более надежное соединение между собой всех видов медной электропроводки. Покрытие медного провода тонким слоем свинцово-оловянного припоя (лужение) позволяет защитить его от окисления под воздействием высокой влажности.

В зависимости от состава и температуры плавления, различают следующие основные типы припоя:

1. ПОС 15 — 280 °C.
2. ПОС 25 — 260 °C.
3. ПОС 33 — 247 °C.
4. ПОС 40 — 235 °C.
5. ПОС 60 — 191 °C.
6. ПОС 61 — 183 °C
7. ПОС 90 — 220 °C.

Для соединения каждый проводник проходит лужение с помощью канифоли (флюса) и припоя:

1. Проводник зачищается от изоляции и возможного окисления.
2. Разогретым паяльником провод нагревается до температуры плавления канифоли и окунается в нее.
3. На жало паяльника набирается расплав припоя.
4. Плавными движениями вдоль проводника припой переносится на медный проводник.

После лужения проводники соединяются между собой посредством одной из описанных ранее разновидностей скруток. Перед стягиванием проводников в скрутку с их поверхности с помощью ножа удаляются не испарившиеся остатки флюса. Так как жесткость луженого провода значительно выше, в сравнении с не прошедшим обработку, скрутку «подтягивают» с помощью плоскогубцев. Для надежного электрического и механического соединения проводов выполняется последующий прогрев скрутки паяльником до температуры сплавления луженой поверхности проводников. Для надежного соединения может потребоваться дополнительное нанесение припоя в месте скрутки луженых проводов.

Поскольку медь хорошо проводит тепло от паяльника, сильный перегрев проводника может вызвать оплавление изоляции провода, для минимизации данного негативного фактора производится выбор наиболее оптимального по температуре плавления припоя и сокращается время прогрева проводника.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Вывод

Современные способы монтажа позволяют выполнять качественные контактные соединения одножильных и многожильных проводов. Выбор оптимального способа коммутации зависит от условий выполнения монтажных работ и условий эксплуатации проводки.
