Правильный монтаж распаечных коробок

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

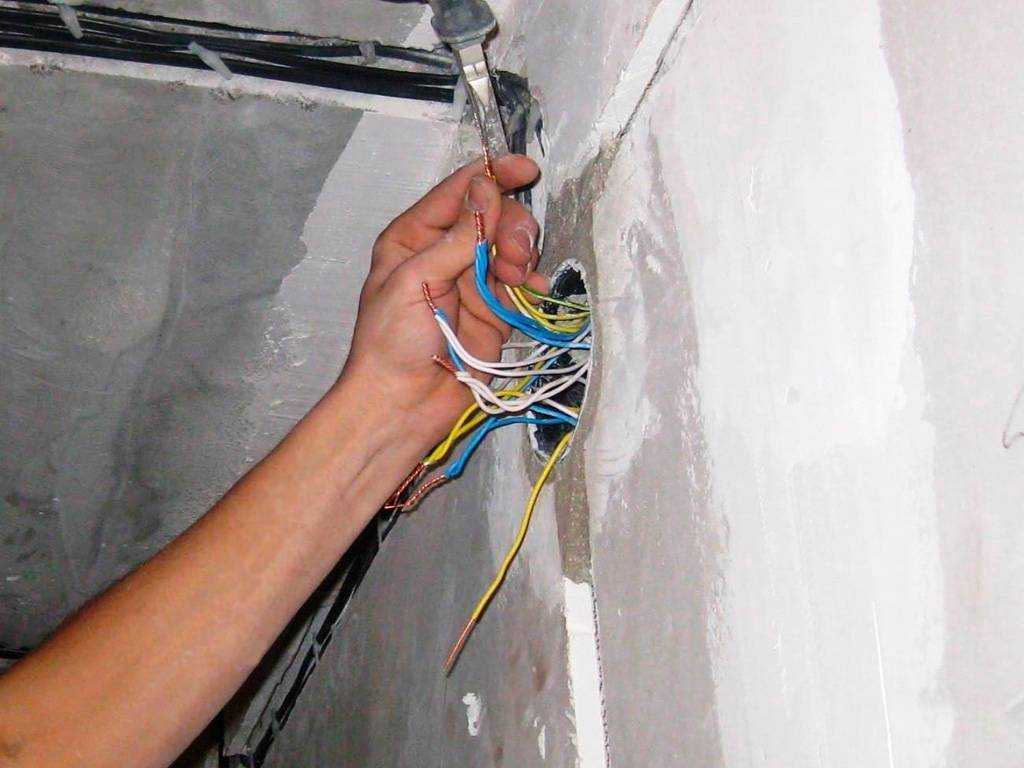

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Что такое установочная коробка

Установочная коробка или подрозетник — это специальное изделие, с помощью которого осуществляется монтаж электрических розеток и выключателей и их надежная фиксация в пустотелой конструкции из ГКЛ.

Подрозетник для гипсокартона внешне не отличается от аналогичных изделий для бетонных или кирпичных стен. Размеры всех изделий такого типа стандартные, элементы фиксации практически одинаковые. Однако установочная коробка для гипсокартона имеет одну отличительную особенность: изделие оснащено двумя дополнительными винтами для фиксации в гипсокартонной стене. Длина винтов определяется глубиной подрозетника. На концах винтов имеются металлические лапки, для их первоначального положения на корпусе коробки сделаны специальные углубления, поэтому установка подрозетника в монтажное отверстие проходит без проблем. В процессе закручивания винта происходит поворот лапки на 90 0 , и она начинает наворачиваться на винт. В результате движения лапка плотно прижимает корпус коробки к гипсокартонной стене.

Монтаж

Распределительные коробки, как описывалось выше, в продаже встречаются нескольких модификаций, поэтому процесс установки имеет свои особенности:

1. Установка внешних
   коммутаторов не вызывает сложностей, выполняется автоматически.
   Крепится с помощью саморезов, обязательно присутствие доступа к крышке коробки.
2. Монтаж внутренних устройств происходит иначе:


   • Во-первых, коробка вставляется в сделанное гнездо в стене. При создании несколько узлов рекомендуют их распределить поровну, чтобы минимизировать нагрузку на один источник.
   • Перед заземлением необходимо знать, как будет располагаться коммутация по объектам.
   • Подключать электропроводку, опираясь на электрическую схему соединения проводов. Необходим запас кабеля (10–15 см). При соединении оголяются концы провода и закрепляются клеммами, скруткой (изолента или колпачки).
   • Последним этап – закрепление в стене. Проверить, ровно ли «сидит» коробка в гнезде, замазать цементом, либо алебастром.

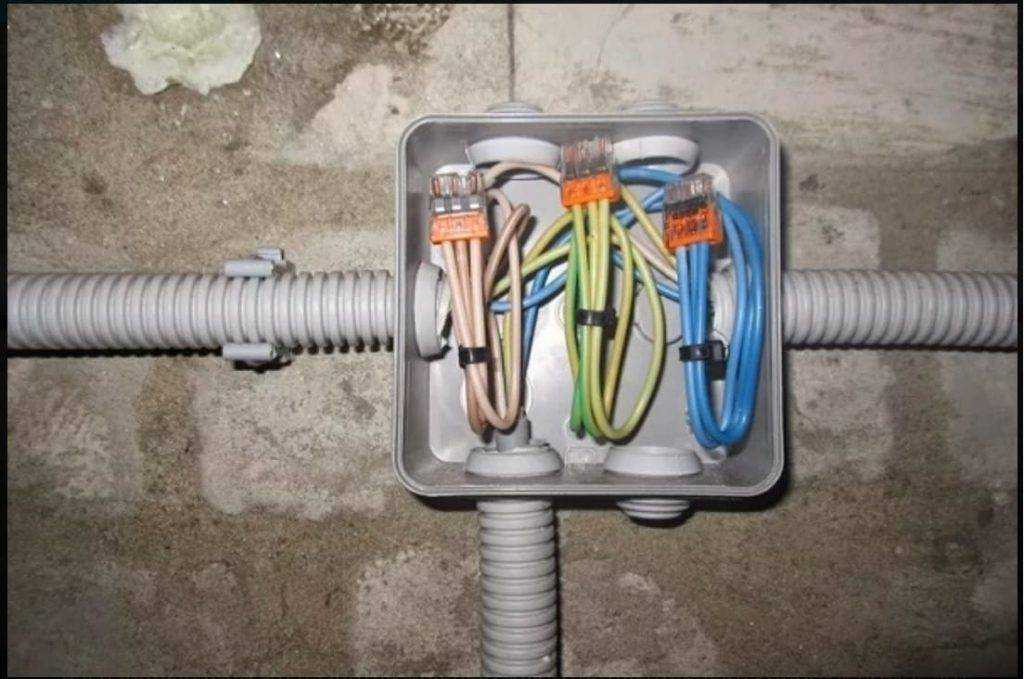

Варианты соединения проводов

Существует несколько практичных вариантов соединения проводов:

• пайка;
• сварка;
• винтовые или болтовые зажимы;
• прессовка;
• скручивание;

Самый безопасный и наиболее надежный способ – пайка и скручивание. В качестве альтернативы рекомендуется объединить их колодками. Иногда электрики оставляют один вариант – скрутку, но это неэффективный метод, поскольку оставляет риск потери контакта. Предпочтение отдавать спаиванию проводов.

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Материал

При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.

Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.

Сверление в гипсокартоне

Для сверления бетонного основания подойдет болгарка. Но быстрее процесс пойдет, если использовать перфоратор, оснащенный коронкой с алмазными вставками.

В центр намеченного круга необходимо забурить сверло коронки, направив тело в нужное направление. Глубину бурения вычисляют, прибавляя к высоте подрозетника 1-1,5 см для укладки сцепляющей смеси.

Работая с гипсокартонными панелями, провода заводят заранее. В том месте, где будет монтироваться подрозетник делают запас кабеля. Снаружи положение отмечают удобным способом — карандашом или вкрученным саморезом.

Сверление производят шуруповертом или дрелью, заправленными корончатым сверлом по дереву. После чего находят проводку, которая должна находиться за лункой. Важный момент — вставлять кабели в стакан подрозетника необходимо до его установки.

Предлагаем ознакомиться Как правильно установить печной котел

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

• в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
• на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
• полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
• на улице, в грунте применяют IP 67;
• использование с подводным погружением – IP 68.

Для чего нужна распределительная коробка

Чтобы разумно распределить нагрузку в домашней сети и избежать коротких замыканий, электросеть делят на несколько магистральных направлений. В каждую отдельную комнату проводится основной провод, к которому подключаются точки доступа (перключатели, лампы, розетки). В разветвительной коробке соединяются подающие провода и потребляющие линии.

Коробки могут различаться по размеру и по внешнему виду. Помимо непосредственной защиты от горения, они должны защищать соединения кабелей от механического повреждения и попадания грязи и воды. Если не предохранить стыки проводов от этих факторов, может случиться короткое замыкание или ослабление контакта.

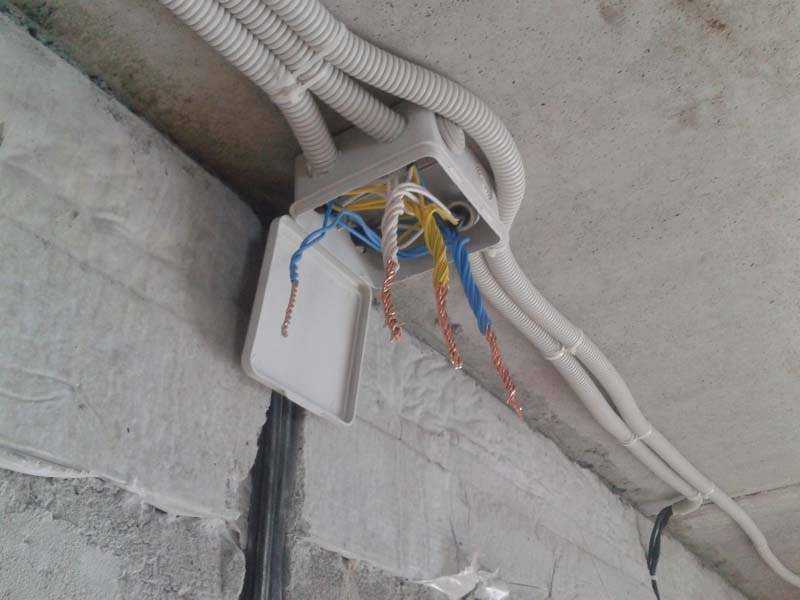

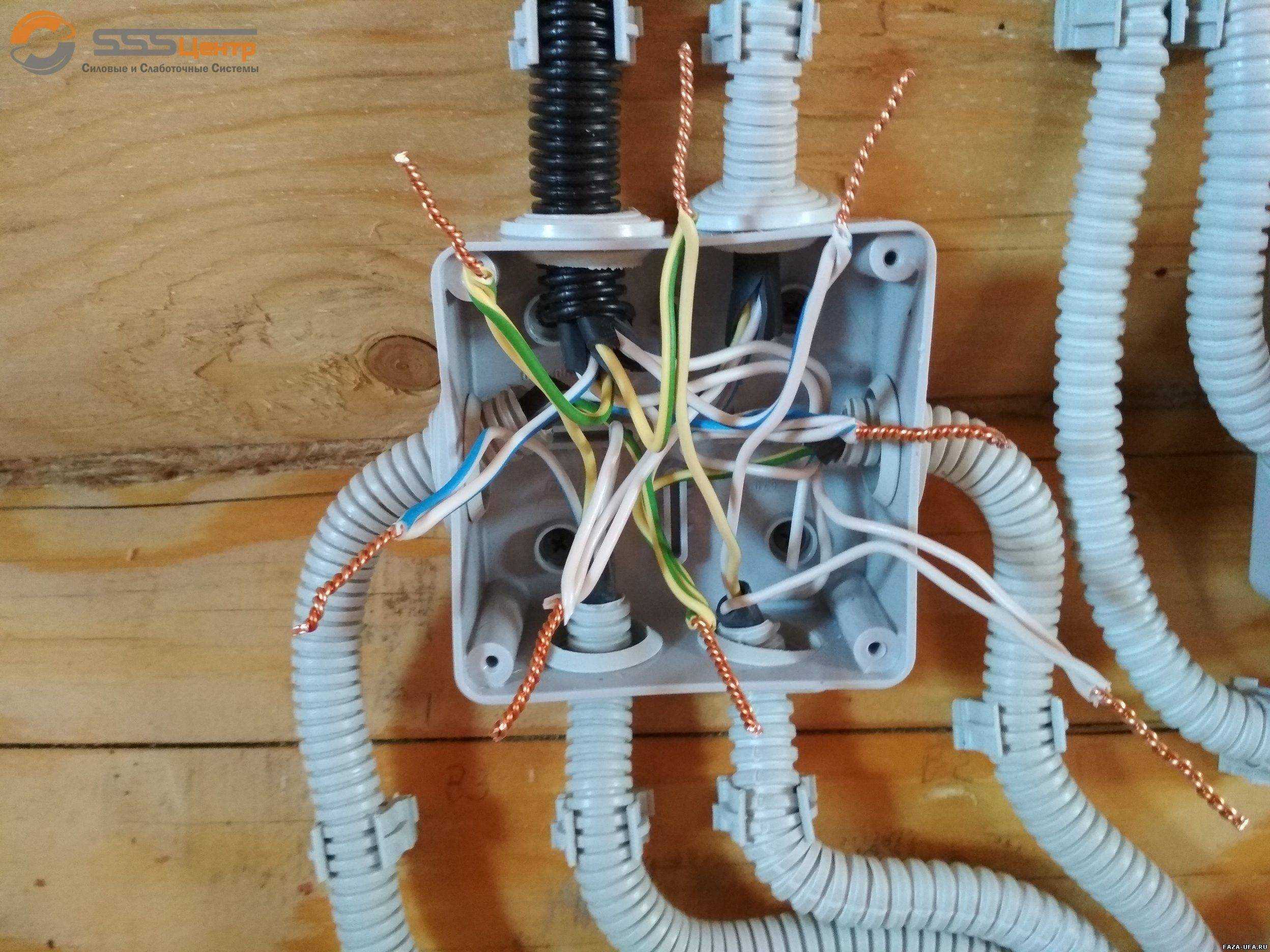

Для открытой проводки

Открытое расположение распределительного узла предусматривает закрепление поверх поверхности стены как самой коробки, так и коробов для прокладки электрических проводов. Такой вариант в основном присутствует в оборудовании электропроводки офисных, промышленных и коммерческих помещений.

В частном домостроении, наружная проводка это в основном подсобные и технические помещения. Удобство наружного варианта – это быстрый доступ к месту соединения проводов, что делает их незаменимыми для помещений с большим количеством потребителей.

Данное разделение во многом отражает основную, но не самую полную классификацию признаков данного изделия. Вместе с тем, именно такая классификация является на сегодня основной для большинства продавцов и потребителей.

Кроме классификации по типу монтажа, существует классификация по назначению и степени безопасности данного оборудования. Такой вид разделения существует для специальных помещений и обеспечивает наибольшую степень безопасности для данного вида помещения – защиты электрооборудования от воздействия среды внутри помещения.

Данная классификация более глубоко раскрывает назначение распределительных коробок электросети, при этом, каждый класс имеет свои особенности:

1. Обычные защищенные распределительные коробки – могут применяться как в обычных помещения, так и производственных помещениях, они рассчитаны на стандартное напряжение 220 В, чаще всего имеют крышку без резиновой прокладки, а места ввода имеют стандартные резиновые уплотнители.
2. Пылезащищенные коробки предназначены для установки в помещениях с высоким содержанием пыли или иных пылеватых частиц, проникновение которых внутрь корпуса может негативно влиять на работу всей системы электроснабжения.
3. Брызгозащищенные варианты предназначены для помещений с высокой влажностью воздуха, они имеют специальную резиновую прокладку и резиновые уплотнители, обеспечивающие надежную защиту соединения проводов от проникновения влаги внутрь.
4. Пожаростойкие, повышенной прочности. В помещениях, где проводятся взрывоопасные работы, используются легко воспламеняемые жидкости и материалы, требования безопасности должны быть обеспечены на наивысшем уровне, именно для таких помещений и устанавливаются коробки, обеспечивающие надежное крепление как самих проводов, так и удержание их в специальных зажимах внутри монтажного отсека.

Установка новой коробки для розеток на место старой

Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.

Порядок проведения работы

Замена подрозетника на новый должна проводиться в обесточенной сети При работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:

1. Обесточить участок через отключение автоматов на домовом щитке.
2. Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
3. Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
4. Отделить клеммы от «ненужной» розетки.
5. Оценить внешний вид и закрепленность подрозеточной коробки.
6. Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
7. Если коробка в неисправном состоянии, удалить, закрепить новую.

Назначения данного изделия следующие:

1. Предоставление возможности ремонта и обслуживания домашней электросети. К примеру, если соединение вводных проводов в комнату с розеточной группой выйдет из строя, можно запросто отремонтировать проблемное место.
2. Возможность присоединения к комнатной электропроводке новых линий. Если Вы решили установить новый блок розеток, не нужно будет тянуть еще один кабель от главного щитка, а достаточно лишь создать новую трассу от распределительной коробки.
3. Обеспечение равномерного распределения электрической энергии по всему помещению путем создания нескольких основных магистралей электросети, соединяющихся в единое целое.

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.

Поиск скрытой проводки индикаторной отверткой с автономным питанием

  Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.

Элементы универсальной индикаторной отвертки

Режим «Н» с повышенной чувствительностью реагирует на магнитное поле проводника скрытой проводки на глубине до 3см. Стоимость универсальных индикаторных моделей зависит от количества опций и производителя 200 – 300р.

Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 1	10 мм.
диапазон 2	100 мм.
Диапазон 3	150 мм.
диапазон 4	700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

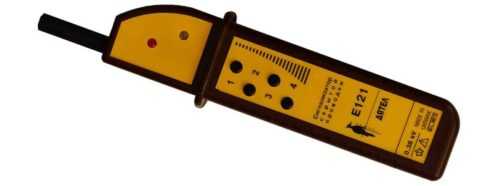

Внешний вид органов управления и индикации детектора «Дятел»

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Пошаговая инструкция по установке подрозетников и распаечных коробок

В ходе осуществления ремонта квартиры или дома одними из важных и ответственных работ являются электромонтажные.

От качества их выполнения зависит не только бесперебойная работа всех электробытовых приборов в квартире, но и безопасность жилья в целом.

Начинаются такие работы с монтажа электроустановочных изделий. Сегодня мы коснемся вопросов устройства подрозетников и распаечных коробок.

Устройство подрозетников

Подрозетник, он же установочная коробка, является основанием для монтажа розеток и выключателей.

В соответствии с правилами противопожарной безопасности и строительными нормами и правилами электрическая проводка, а также розетки и выключатели могут быть двух видов: монтируемые открытым способом (на поверхности стены) и скрытым (непосредственно в стену). В том случае, когда вся проводка в квартире выполнена открытым способом (например, в коробах) либо при подключении дополнительного электроприбора, – применяются наружные розетки/выключатели.

Однако гораздо чаще проводка выполняется более эстетичным скрытым способом (например, путем штрабления стены), следовательно, розетки/выключатели также монтируются в стену. При таком способе установки в соответствии со СНиПами необходимо использовать подрозетники.

Рекомендуется монтаж подрозетников и распаченых коробок осуществлять одновременно с прокладкой электрических кабелей. В этом случае при разметке проводки отмечаются места будущего нахождения конечных пунктов (розетки/выключатели) и узловых станций (распаечные коробки).

Монтаж подрозетников

Определяем высоту расположения будущей розетки/выключателя, а, значит, место установки подрозетника. По большей части это зависит от общего дизайн-проекта помещения и замысла дизайнера. Одним из вариантов размещения с точки зрения эргономики является высота в семьдесят сантиметров от пола. Розетки могут быть размещены и на высоте около тридцати сантиметров от пола. При наличии в семье маленьких детей электроустановочные изделия монтируют как можно выше. С точки зрения эстетики все они должны располагаться на одной высоте. Для кухни оптимальным является уровень чуть выше стола

Еще одно важное правило: расстояние не менее полуметра от электроприборов и газовых труб.
Чертим контур будущего посадочного отверстия подрозетника, приложив его к стене для образца. Используя дрель или перфоратор с насадкой «коронка» выполняем отверстие в стене

Размер отверстия зависит от материала стены. Если это бетон или кирпич – диаметр должен быть на три миллиметра глубже и шире самой коробки. В этом случае она будет фиксироваться с помощью алебастра или гипса. Если же материал стены – гипсокартон, то отверстие должно быть равным коробке. В этом случае крепление осуществляется с помощью лапок подрозетника. С учетом такого различия в монтаже подбираем и вид подрозетника – «под штукатурку» или «под гипсокартон».

• Пробурив контур отверстия с помощью «коронки», перфоратор убираем и, используя молоток и зубило, убираем остатки камня и подравниваем дно. В случае если насадка «коронка» отсутствует либо форма отверстия должна быть не круглой, а квадратной – используем перфоратор с алмазной насадкой по бетону, болгарку или бур по бетону.
• После того, как отверстие под подрозетник подготовлено, выполняем штрабу – канавку для прокладки электрического кабеля. Штрабу углубляем в отверстие, чтобы кабель проходил свободно. В дальнейшем выламываем особые отверстия на дне коробки, прикрытие лючками, и вставляем кабель.
• Очищаем посадочное отверстие от пыли, наносим грунтовку. Для надежной фиксации коробки в монолитной стене (кирпич/бетон) используем строительный гипс или гипсовый клей (замешиваем до стадии мягкого пластилина).

• Наносим в посадочное отверстие немного подготовленной смеси. Вставляем подрозетник и придавливаем пальцами. Небольшое количество клея должно выдавиться в отверстия коробки.
• Замазываем образовавшуюся щель между ним и отверстием подготовленной смесью (гипс, клей, алебастр) с помощью шпателя. После подсыхания удаляем шпателем остатки смеси.
• После полного подсыхания смеси, удаляем ее из подрозетника, выравниваем и шлифуем наружные края. Подрозетник подготовлен к монтажу розетки или выключателя.

Основные функции и характеристики Meet MS-158M

Внешний вид Meet MS-158M Прибор с большим количеством функций и хорошими характеристиками:

Функция	Величина параметров
Обнаружение поля от сети переменного тока	70 до 600 В
Мощные электромагнитные излучения	0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.	на глубине до 55 (мм)
проверка целостности цепи	сопротивлением от 0 до 50 (МОм)
фонарик	+
элементы питания	две «пальчиковые батарейки ААА» 1.5В
рабочие температуры	-10 до +50
вес	100 гр
габариты	170х32х30 мм
способ индикации	Световая и звуковая

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Обнаружение исходя из требований ПУЭ и план-схемы в проектной документации

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

Схема размещения элементов проводки в помещениях

Современные монтажники стараются придерживаться этих правил. Используя эти данные не сложно предположить примерное место расположения распределительной коробки.

Далее простукиванием ручкой отвертки или небольшим молоточком стены в предполагаемом месте по звуку можно определить наличие пустоты, что характерно для коробки. Иногда штукатурка на ровной стене в месте установки распределительной коробки имеет отчетливую выпуклость, что существенно облегчает ее поиск.

Надо понимать, что данный метод не всегда работает, он эффективен на штукатуренных стенах, с обоями. Иногда в процессе эксплуатации помещений, ремонтов, коробки перемещаются, слой штукатурки может стать больше. В гипсокартонных стенах или другой декоративной отделке можно определить примерное место размещения коробок, но точно убедится путем простукивания, не получится. Необходимо использовать другие способы.

Электропроводка без распределительной коробки

Архитектура проводки составляется с учетом интересов и пожеланий владельца жилья. Электромонтаж представляет собой последовательное соединение цепи без разветвительных коробок. Проводники включаются в электрическую систему поочередно друг за другом и подводятся от каждой точки освещения, розетки, выключателя сразу в распределительный щит.

Перед началом работы проводится предварительный расчет предполагаемого количества потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый набор проводов и кабелей, инсталляцию розеток, выключателей, электрических приборов.

Новые требования к электропроводке рассматривают использование только медных проводников. Контактные соединения проводов при электромонтаже играют важную роль в любой электрической системе. Они должны быть устойчивыми к механическим повреждениям, безопасными.

Разновидности

Как Вы уже поняли, на сегодняшний день существует несколько типов электрических распределительных коробок. Как правило, разделение происходит по следующим характеристикам:

• материал изготовления (металл либо пластик);
• способ установки (открытый либо скрытый);
• форма изделия (прямоугольная, круглая, квадратная);
• размер.

Металлические и пластиковые

Металлические распределительные коробки используются с прошлого века, когда еще не был придуман пластиковый вариант.

Не редко металлический вариант изделий используется и в настоящее время. Чаще всего установку распределительных коробок из металла выполняют при монтаже электропроводки в бане либо деревянном доме. Это вызвано тем, что металл при самовозгорании кабеля предотвратит распространение пламени.

Пластиковый вариант более современный. Существуют изделия как наружного, так и скрытого типа. Их преимущество в невысокой цене, удобной конструкции и привлекательном внешнем виде. Кстати, существуют пожаробезопасные распредкоробки из самозатухающего пластика.

Наружные и скрытые

Если расключение проводов в комнате осуществляется открытым способом, используется наружная распредкоробка. При установке под штукатурку используется изделие скрытого типа.

И тот и другой вариант выполняет свою работу довольно хорошо, но все же ремонт и эксплуатация настенного объекта выполнить легче.

К тому же существуют распределительные коробки с клеммами, позволяющие качественно соединить провода между собой. Такие изделия, как правило, изготовлены в наружном исполнении.

Прямоугольные, квадратные, круглые

Также распредкоробки выпускаются в различных геометрических формах. Причина этому – различное назначение. Если будет подводиться немного жил, круглой формы вполне хватит. При большом количестве жил необходимо использовать прямоугольные либо даже квадратные емкости, т.к. они имеют большую вместительность.

Обращаем Ваше внимание на то, что установка распределительной коробки круглой формы в бетон занимает меньше времени, т.к. отсутствует необходимость выставлять изделие по уровню! В то же время для открытой электропроводки красивее будет смотреться продукт квадратной формы

Что касается размеров, то они могут быть различными, в зависимости от того, какое сечения кабеля вы выбрали. Сразу же рекомендуем Вам ознакомиться со статьей: расчет и выбор сечения кабеля для электромонтажных работ.
