Провод ПВКВ. Характеристики и применение

Провод ПВКВ используется довольно широко. Каждая буква в аббревиатуре характеризует свойство этого кабеля. Первой буквой может быть «А», что означает, что такой провод изготавливается из алюминия. Если буква не указана, то провод выполнен из меди. Буква «П» говорит о типе изделия. В нашем случае — это провод. Но может быть «К» — кабель или «Ш» — шнур. Следующая буква «В» означает тип изоляции (винил или поливинилхлорид). «К» указывает на присутствие второго изоляционного слоя (кремнийорганическая резина). Это говорит о том, что провод имеет отличную устойчивость к высоким температурам. Последняя буква «В» означает, что кабель — выходной. Его рекомендуют применять для выводов электрических машин. Далее в обозначении идет цифра, указывающая на сечение провода в мм. Купить провод ПВКВ по выгодным ценам удобно, заказав его со склада онлайн на сайте компании «ДИАДА электро» www.diada-electro.ru. Вся продукция соответствует установленным техническим стандартам и нормам. Реализуемый компанией кабель имеет большой срок службы и не доставляет проблем в эксплуатации.

Провод ПВКВ благодаря своей сложной структуре существенно отличается своими техническими характеристиками от других видов проводов. Их можно разделить на механические и электрические. Для любого провода важен такой параметр, как его гибкость. ПВКВ благодаря дополнительному второму слою, выполненному из кремнийорганической резины, не только очень гибок, но и имеет хороший радиус изгиба. Он может изгибаться много раз и при этом не повредится. Такой слой еще и защищает винил от высоких температур. Благодаря кремнийорганической резине ПВКВ спокойно выдерживает температуры в пределах -60 — +180 градусов. Это является отличным показателем. Помимо этого провод устойчив к солнечным воздействиям, повышенной влажности, лакам, вибрации, плесени и др. Следует учитывать при эксплуатации ПВКВ, что защитный слой очень плохо переносит контакт с агрессивными средами. Производители указывают срок службы ПВКВ не менее восьми лет. Практика показывает, что такой провод служит гораздо дольше.

Подробности на сайте http://www.diada-electro.ru.

Рубрика: Разное

Читать далее:Онлайн казино Вулкан Платинум — особенности игры в клубеБесплатные игровые автоматы без регистрации: главные особенностиО развлечениях в интернете и многом другомСтавки на спорт онлайн — на сайте производителяСкупа металла по выгодным ценам

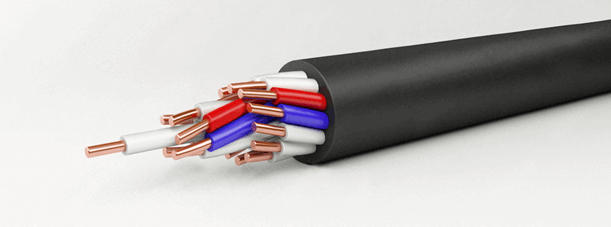

Конструктивные особенности

Так как кабель КВВГ многожильный для удобства работы с ним жилы могут иметь цветовую маркировку (если в названии добавлена буква «Ц»), в виде полосы, сплошного окраса или цифровую.

В зависимости от площади поперечного сечения кабель может содержать от 4-х жил до 61. Они могут быть дополнительно обернуты лентой из полиэтиленовой или полиамидной плёнки, или кабельной или телефонной бумагой. Она нужна для отделения жилы от внешней изоляции и обеспечения их подвижности. Возможно её отсутствие, если эти условия выполнены.

Конструкция жил такая: центральная жила, вокруг неё первый ряд, второй ряд и так далее. Жилы свиты вдоль кабеля наподобие спирали. При этом счетная пара присутствует в каждом ряду, в любой версии КВВГ имеет изоляцию красного и синего цветов.

Счетная пара нужна для правильного определения концов, отчетом от неё в ту или иную сторону. Это очень удобно при монтаже электрооборудования, когда кабель уже проложен, а его концы далеко друг от друга настолько, что прозвонить соответствие не представляется возможным без применения дополнительных технических средств.

На видео ниже наглядно рассматривается конструкция кабеля КВВГ:

ПВКВ

В данную группу входят одножильные провода с медными жилами, предназначенные для выводных концов электрических машин и аппаратов.

Марки, элементы конструкции и областн применения

Марка провода	ГОСТ. ТУ	Конструктивные особенности	Область применения
ПВКВ	ГОСТ 16036-79	С изоляцией и оболочкой из кремнийорганической резины	Для работы при отсутствии воздействия агрессивных сред и масел при температуре от -60 0С до -180 0С при номинальном переменном напряжении до 660 В частотой до 400 Гц
РКГМ	То же	С изоляцией из кремнийорганической резины в оплетке из стекловолокна, пропитанной термостойким лаком	То же
ВПП	ТУ 16.705.077-79	С изоляцией и оболочкой из полиэтилена	Для выводов и присоединения к электрическим сетям погруженных водо-заполненных .электродвигателей на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц при температуре от -40 0С до +80 0С

Конструктивные параметры

Токопроводящие жилы проводов марок ПВКВ и РКГМ выполняются в соответствии с 4 классом. Толщины изоляции проводов марок ПВКВ и РКГМ укачаны в таблице.

Толщины изоляции проводов марок ПВКВ и РКГМ, мм

Номинальное сечение жилы, мм2	Марка прохода
ПВКВ	РКГМ
0,75	1,0	0,8
1,0	1,0	0,8
1,5	1,0	0,8
2,5	1,0	0,9
4,0	1,0	1,0
6,0	1,0	1,0
10	1,2	1,2
16	1,2	1,2
25	1,4	1,4
35	1,4	1,4
50	1,6	1,6
70	1,6	1,6
95	1,8	1,8

Наружные диаметры проводов марок ПВКВ и РКГМ, мм

Номинальное сечение жилы, мм2	Марка провода
ПВКВ	РКГМ
0,75	3,6	3,2
1,0	3,7	3,3
1,5	4,1	3,7
2,5	4,5	4,3
4,0	5,1	5,1
6,0	5,6	5,6
10	7,5	7,5
16	9	9
25	11	11
35	12	12
50	15	15
70	17	17
95	19	19

Максимальные наружные диаметры и массы проводов марки ВПП

Номинальное сечение жилы, мм2	Максимальным наружный диаметр, мм	Масса, кг/км
Номинальное напряжение, В	Номинальное напряжение, В
380	660	380	660
1,5	5,6	5,9	30	32
2,5	6,2	6,4	43	45
4,0	6,9	7,1	62	64
6,0	7,5	7,7	83	85
10	8,7	9,3	130	140
16	10,4	10,8	200	210
35	13,4	13,8	390	400
50	15,1	15,5	520	530
70	16,9	17,3	730	740

Электрические параметры

Провода марок ПВКВ и РКГМ должны выдерживать в течение 5 мин в воле испытания переменным напряжением 2500 В частотой 50 Гц, провода ВПП — 2500 В и течение 1 мин.

Электрическое сопротивление изоляции проводов марок ПВКВ и РКГМ для длины 1 км должно быть, не менее 20 и 10 МОм соответственно, для проводов марки ВПП — не менее 50 МОм.

Производители

Марка провода	Производитель
ПВКВ,РКГМ	Электропровод
ВПП	Беларуськабель
Кирскабель
Молдапкабель
Подольскабель
Сибкабель
Чувашкабель
Уфимкабель
Уралкабель
Южкабель

← Назад

Расшифровка и структура провода

Начнем наш разговор с разбора аббревиатуры названия провода и его структуры. Это позволит нам в дальнейшем понимать, с чем связаны те или иные характеристики проводника.

Что означает ПВКВ?

В качестве примера давайте разберем провод ПВКВ 4. Каждая буква в этой аббревиатуре обозначает определенное свойство, которое влияет на его свойства.

Сечение ПВКВ

Первая буква может быть «А». Она означает, что провод изготовлен из алюминия. В нашем случае ее нет, что говорит нам о том, что провод изготовлен из меди.
Вторая буква «П». Она определяет тип изделия, когда перед нами именно провод, а не «Ш» — шнур или «К» — кабель.
Третья буква «В». Она обозначает тип изоляции. В нашем случае, это поливинилхлорид или как его еще называют, винил. Это достаточно эластичный материал со стабильными диэлектрическими свойствами.

Свойства кремнийорганической резины

Четвертая буква «К». Она говорит нам о наличии второго слоя изоляции. Это кремнийорганическая резина. Этот материал значительно более устойчив к температурным воздействиям, что выводит наш провод на совершенно иной уровень.
И наконец буква «В». Она указывает на назначение кабеля – выводной. То есть, производитель рекомендует использовать его в качестве выводов электрических машин. Именно поэтому в начале нашей статьи мы сказали, что используется этот провод достаточно широко, но в электрических сетях встретить его практически невозможно.
Ну и последнее значение в аббревиатуре — это цифра. Она указывает нам на сечение провода в мм2.

Строение провода

Теперь давайте разберем, как устроен данный проводник, и в качестве примера возьмем все тот же ПВКВ 4 провод.

Классы гибкости	Начнем наш разбор с токоведущей части. Как мы уже говорили выполнена она из меди. Но важным тут является и тот аспект, что провод относится к четвёртому классу по гибкости. Всего существует 6 классов гибкости. Первый класс — это наименее гибкие проводники. Сечением до 16 мм2 они обычно выполняются одной проволокой. А вот шестой класс, это наиболее гибкие проводники, которые обычно называют шнурами.
Нормы диаметра жил отдельных проволок проводов 4 класса гибкости	Четвертый класс много это или мало? Для ответа на этот вопрос давайте разберемся, от чего зависит гибкость провода. Во-первых, это количество проволок которые скручены между собой и образуют нормируемое сечение. А во-вторых, это диаметр этих проволок. Чем он меньше, тем гибче проводник. Эти два понятия связаны между собой.
Нормы диаметра жил отдельных проволок в изделиях 6 класса гибкости	Для четвертого класса максимально допустимый диаметр для проводов с номинальным сечением в 4 мм2, согласно ГОСТ 22483 – 2012 должен составлять 0,53 мм. Для сравнения: этот же диаметр у проводов шестого класса должен не превышать 0,16 мм, а у третьего — 0,87 мм.
Слои изоляции ПВКВ	Как мы помним из расшифровки, нашу токоведущую часть покрывает слой изоляции из винила. Его толщина так же зависит от сечения проводника. Так, для провода сечением в 1 мм2 толщина винилового слоя изоляции составит 0,6 мм. А для провода с сечением в 95 мм2, эта толщина уже будет равняться 1,6 мм.
Толщина изоляции провода ПВКВ	Виниловая оболочка покрывается слоем кремнийорганической резины. Как говорит инструкция, этот слой так же напрямую зависит от сечения проводника. Так, для проводника сечением в 1 мм2 он составит 0,2 мм, а для провода в 95 мм2 – 0,3 мм. Как видите, разница не очень большая, и границей в их разделении является сечение в 10 мм2.
Ряд сечений провода ПВКВ	На этом со структурой провода в общем-то окончено, но тут хотелось бы добавить несколько слов о возможных сечениях провода. Он выпускается согласно нормируемого ряда сечением от 0,5 мм2 до 150 мм2.

Кабель ПВКФ

Расшифровка провода ПВКФ:

П — Провод В — Для выходных концов электрических машин К — Изоляция из кремнийорганической резины Ф — Оболочка из фторсилоксановой резины

Элементы конструкции провода ПВКФ:

Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической и фторсилоксановой резины.

Условия эксплуатации провода ПВКФ:

Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц. Вид климатического исполнения провода — О2. Длительно допустимая температура эксплуатации провода — минус 60 до 180°С. Класс нагревостойкости — Н. Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц в условиях агрессивной среды и смазочных масел. Провод выдерживают не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода. Провод выдерживает раздавливающее усилие при давлении режущей кромкой шириной 400 мкм под углом 90°: — провода на напряжение 380В номинальным сечением 0,2-0,5мм2 — 30 Н; — провода на напряжение 380В номинальным сечением 0,75-1,2мм2 — 40 Н; — провода на напряжение 380В номинальным сечением 1,5-2,5мм2 — 60 Н; — провода на напряжение 660В номинальным сечением 0,2-0,5мм2 — 60 Н; — провода на напряжение 660В номинальным сечением 0,75-1,2мм2 — 80 Н; — провода на напряжение 660В номинальным сечением 1,5-2,5мм2 — 80 Н. Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов. Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С. Провод на напряжение 660 В стойкий к воздействию машинного и трансформаторных масел. Провод стойкий к воздействию лаков и пропиточных составов. Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С. Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С. Минимальный радиус изгиба при монтаже — два диаметра провода. Провод соответствует ТУ16.К80-09-90.

Технические характеристики провода ПВКФ:

Число жил — 1. Провод может иметь две риски. Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С: 1. На напряжение 380 В: — для провода номинальным сечением 0,2-2,0мм2 — не менее 150 МОм; — для провода номинальным сечением 2,5-6,0мм2 — не менее 120 МОм; — для провода номинальным сечением 8,0-35,0мм2 — не менее 80 МОм; — для провода номинальным сечением 50,0-95,0мм2 — не менее 50 МОм. 2. На напряжение 660 В: — для провода номинальным сечением 0,2-4,0мм2 — не менее 250 МОм; — для провода номинальным сечением 5,0-8,0мм2 — не менее 180 МОм; — для провода номинальным сечением 10,0-25,0мм2 — не менее 150 МОм; — для провода номинальным сечением 35,0-50,0мм2 — не менее 110 МОм; — для провода номинальным сечением 70,0-120,0мм2 — не менее 90 МОм. Срок службы проводов — не менее 8 лет.

www.rucabel.ru

Конструкция

Строение плоского гибкого провода понятно из рис.1.

Конструктивно гибкий провод состоит из медных жил, покрытых поливинилхлоридными оболочками. Они расположены параллельно в одной плоскости, покрыты индивидуальной разноцветной изоляцией. Плоский профиль шнура придаёт ему форма внешней оболочки, состоящая из того же поливинилхлорида, но с другими добавками.

В изделиях ШВВП используются многопроволочные медные жилы. Проволоки в жгутах закрученные влево для усиления прочности формы жилы. Это хорошо видно на рисунке 2.

Обратите внимание: плоские провода бывают двухжильными и трёхжильными. Их ПВХ изоляция обладает свойствами, которые идеально подходят для соединительных шнуров:

значительное удельное сопротивление;
выдерживает кратковременную высокую температуру, выделяемую изолируемыми жилами в критических ситуациях. Номинальная рабочая температура может достигать 70 ºC;
материал изоляционного слоя обеспечивает высокую гибкость провода (предел – до 30 000 изгибов);
имеет достаточно продолжительный срок службы;
поливинилхлорид безопасен в экологическом плане;

Некоторые параметры и свойства внешней оболочки немного отличаются от качеств изоляционных материалов, которыми защищают внутренние жилы. В их состав добавляют больше пластификаторов и стабилизаторов, обеспечивающих эстетическую привлекательность, стойкость до солнечных лучей, лучшую механическую прочность. Эти качества важны для шнуров, используемых в подсоединении бытовых приборов и при изготовлении удлинителей.

Расшифровка, маркировка ПРКА

ПРКА является одножильным многопроволочным монтажным проводом термостойкого исполнения. Его аббревиатура буквально расшифровывается, как: медный провод в резиновой кремнийорганической оболочке повышенной (А) твердости.

ПРКА – одножильный многопроволочный медный провод повышенной твердости

Разделение изделий по маркам производится в зависимости от сечения токоведущей жилы. Отсюда же происходит размерный ряд продукции:

Площадь сечения, мм²	Толщина изоляционной оболочки, мм	Наружный D, мм	Удельный погонный вес, кг/км
0,50	0,6	2,1	~ 9
0,75	//	2,3	~ 12
1,00	//	2,5	~ 14
1,50	//	2,8	~ 20
2,50	0,8	3,7	~ 31

Отдельной строкой в маркировке провода следует ПРКА-Т – «тропический» вариант, используемый в электронагревательных бытовых устройствах, например обогреватели, электроплиты, жарочные и термошкафы.

Разновидности термостойких проводов

Существует несколько разновидностей, отличающихся по техническим характеристикам, устойчивости к воздействию неблагоприятны факторов и требованиям, предъявляемым к условиям эксплуатации.

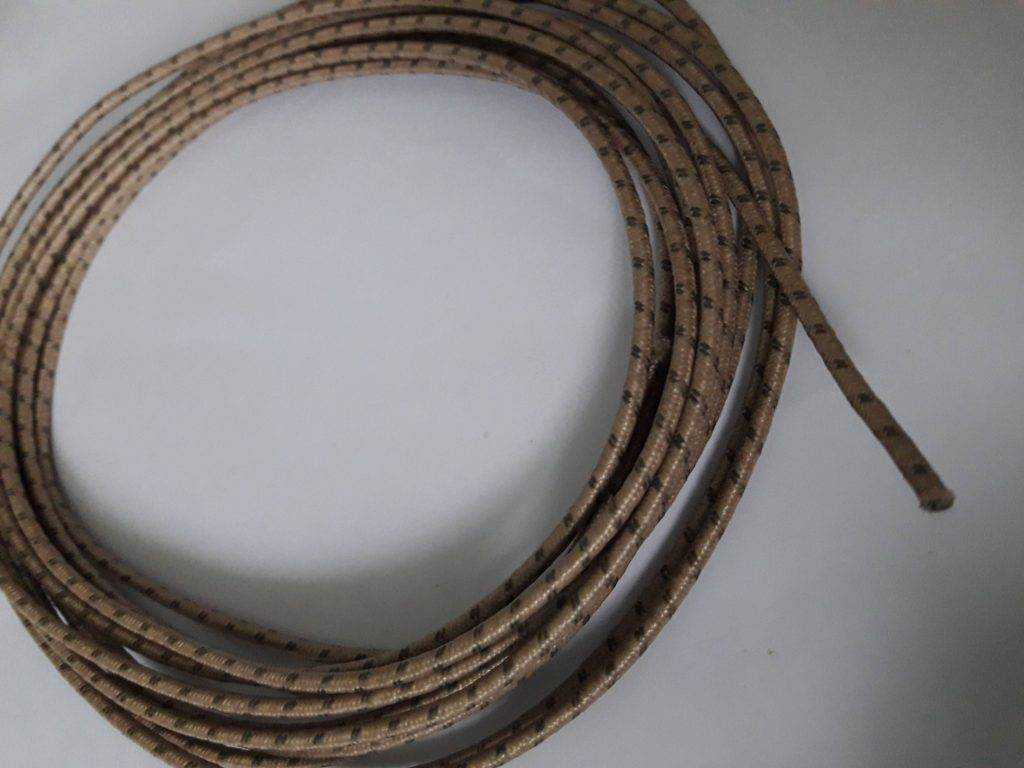

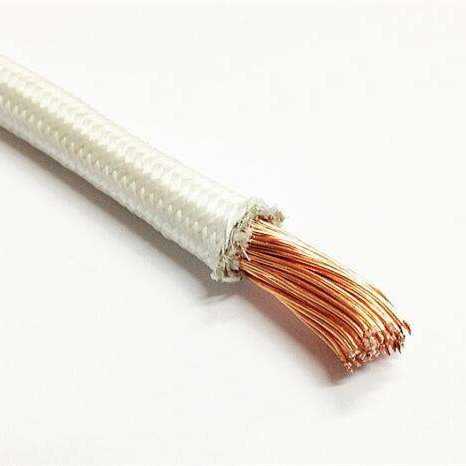

Провод РКГМ

Это один из наиболее популярных видов термостойких проводов. Маркировка дословно расшифровывается как:

Р — изоляция из резины;
К — силиконовая изоляция (кремнийорганический материал);
Г — гибкий не бронированный провод;
М — обмотка из стекловолокна.

Провод РКГМ имеет следующую конструкцию: основной функционирующий элемент — многопроволочная медная жила пятого класса гибкости. Далее следует изолирующий слой из кремнийорганической резины или силикона. Внешний слой представлен оплеткой из стекловолоконных нитей. Как стекловолокно, так и кремнийорганическая резина устойчивы к воздействию влаги, а также термическому воздействию. Оба этих материала абсолютно не горючи, устойчивы перед плавлением. При условии отсутствия механических повреждений, изоляционные покрытия совершенно не пропускают влагу, быстро сохнут даже при прямом контакте с водой, что часто случается в таких помещениях как сауны или бани. Это обеспечивает максимальную защиту и безопасность.

Провод термостойкий MVV

MVV устойчив к воспламенению, способен хорошо переносить длительное воздействие высоких температур до +500 градусов. Кратковременное воздействие при температурных значениях, достигающих +700 градусов не способно повредить структуру провода и привести к воспламенению. Низкие температуры MVV переносит несколько хуже.

Расшифровка аббревиатуры:

M — судовой кабель;
V — наличие поливинилхлоридного изолирующего материала (изоляция);
V — поливинилхлоридная оболочка.

Провод MVV используется в условиях повышенной опасности: подключение электроприборов и оборудования, горячие цеха, сауны, бани. Может применяться для нагревательных элементов — хомуты, патроны.

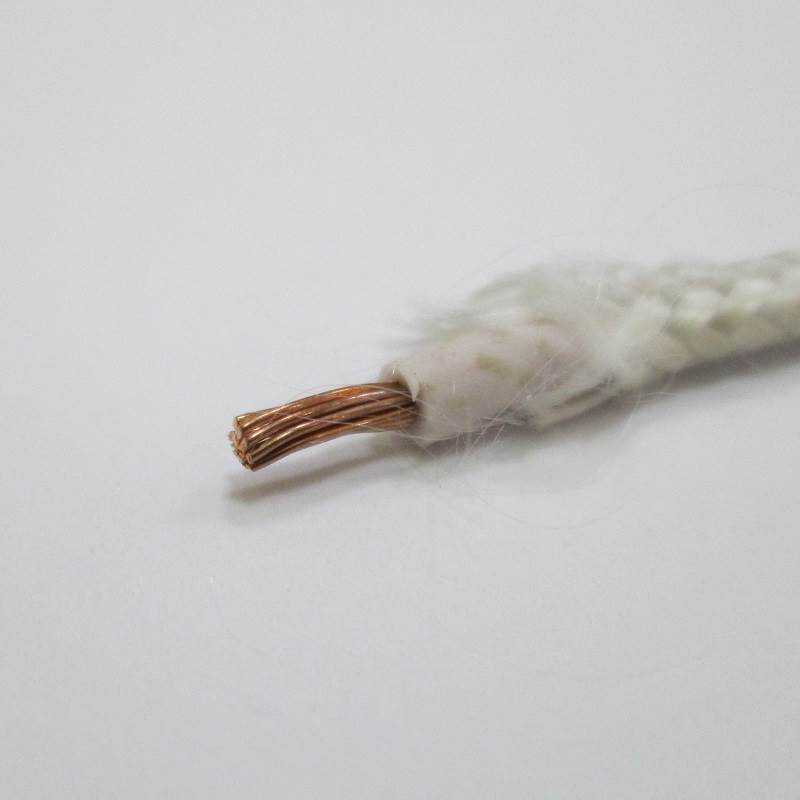

Провод ПРКА

Аббревиатура провода ПРКА выглядит как:

П — в основе медная жила;
РК — оболочка из кремнийорганической резины;
А — показатель твердости.

ПРКА подходит для подключения электрических приборов в помещениях с повышенной влажностью, нестабильным температурным режимом: бани, сауны, производственные цеха и так далее.

Провод ПРКС

ПРКС — многожильный кабель, выдерживающий температуру до +250 градусов без выделения токсических веществ. Благодаря многожильной структуре по одному такому кабелю можно передавать до 30 кВт энергии.

Аббревиатура ПРКС:

П — в основе медная жила;
РК — изолирующая оболочка из кремнийорганической резины;
С — соединительный.

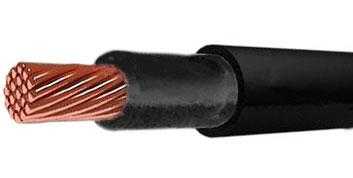

Провод ПВКВ

ПВКВ чаще используется для выводных концов электрооборудования на переменное напряжение 660 В, 1140 В. Применяется в местах повышенной пожарной опасности, высокой влажности.

Расшифровка провода ПВКВ:

П — Провод
В — Для выходных концов электрических машин
КВ — Изоляция из двухслойной кремнийорганической резины.

Провод ПМТК

ПМТК предназначен для использования в тех местах, где использование обычного провода нецелесообразно по причине высокой опасности возгорания. Применим при монтаже оборудования и электроприборов в горячих цехах, саунах, банях, производственных помещениях. Имеет специальную защиту, позволяющую выдерживать нагревание до 180 градусов.

Аббревиатура ПМТК расшифровывается следующим образом:

П — медная жила;
М — монтажный;
Т — термостойкий;
К — кремнийорганический защитный слой.

Таблица термостойкой кабельно-проводниковой продукции

Наименование	Номинальное переменное напряжение	Параметры сечения	Предельные показатели термо- устойчивости	Количество жил	Область применения
Кабель РКГМ	до 660 В	от 0.75 кв.мм. до 120 кв.мм	от –60 до +180 градусов Цельсия	1	Объекты с повышенной пожароопасностью, влажностью воздуха — сауны, бани, подвалы
Провод термостойкий MVV	до 500 В	От 1 до 25 кв.мм.	от –60 до + 500 градусов	1	Места с повышенной влажностью, возможным воздействием агрессивных химических составов, высоких температур
ПРКА	до 660 В	0.5–2.5 мм.кв	от –60 до +180 градусов	1	Подключение в «экстремальных» условиях: бани, сауны, промышленные предприятия, горячие цеха
ПРКС	до 380 В	0.75–10 мм.кв	от –60 до +180 градусов	от 2 до 5	Варочные цеха, бани, сауны и прочие «экстремальные» объекты
ПВКВ	до 400 В	От 0.5 до 95 кв.мм	до 200 градусов	Одна или несколько	Одиночная прокладка в помещениях, туннелях, каналах, шахтах,
ПМТК	до 660 В	от 0.12 мм² до 4.0 мм²	от –60 до +200 градусах	Одна или несколько	Применение при установке оборудования (обогреватели, электропечи)

Требования, предъявляемые к эксплуатации и характеристики зависят от выбранной модели. Показатели морозоустойчивости различны, разная величина сечения и длина кабеля в мотке. Производство по ГОСТ или ТУ. Поэтому перед тем как купить продукцию необходимо уточнить требующиеся значения термостойкости и величину сечения.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
Силовые провода применяют внутри помещений для устройства электропроводки.
Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

Количество жил: одножильные или многожильные изделия;
Поперечное сечение жил проводника;
Напряжение;
Защитная оболочка и материал, из которого она выполнена;
Изоляция, материал;
Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Особенности монтажа и эксплуатации

Провод ППВ широко применяется для оборудования стационарной проводки в производственных и жилых помещениях. Кроме практичности, универсальности применения, он привлекателен своей небольшой ценой.

Некоторые особенности, важные в практическом использовании:

Монолитная конструкция жилы определила класс жесткости кабеля. Радиус изгибания при укладке проводки не должен быть меньше величины десяти наружных диаметров проводника. Число перегибов до 90°, с последующим возвращением в первоначальное положение, составляет всего десять циклов. Это обстоятельство нужно учитывать при составлении трассировки прокладки. Максимально избегать лишних перегибов и изломов;
Химическая стойкость винила достаточно высока. Прокладка по кирпичному или бетонному основанию с последующим укрытием слоем штукатурки или шпаклевки допускается без дополнительной защиты. Современные строительные смеси часто имеют в своем составе добавки и присадки, способные со временем разрушить одинарную изоляцию. Если неизвестен состав выравнивающего раствора, лучше провод уложить с применением гофрированной трубы или короба;
Под гипсокартон, пластик, МДФ облицовку, провод ППВ укладывается только в гофре или пластиковой трубе;
Устойчивость полихлорвинила допускают применение на открытом воздухе, но рекомендуется прокладка под навесом, либо в других, защищенных от прямых солнечных лучей местах;
Гигроскопичность изоляции позволяет использовать ППВ в очень влажных и теплых помещениях, например, в бане. Особенностью прокладки является обязательное использование пластиковой, не металлической, защиты. Трасса должна проходить на среднем или нижнем уровне. Необходимо использовать трехжильный провод, УЗО.
