Технические характеристики кабеля ркгм

Как использовать кабель

При помощи кабеля РКГМ можно производить выводные концы электродвигателей, обмотки электрических машин температурного класса «Н», но при этом нужно соблюдать условия эксплуатации. Стоит исключить влияние агрессивных сред, попадание паров или капель масел. Получив соответствующую лицензию, данное изделие можно установить даже на объектах атомной промышленности.

Вам это будет интересно Особенности провода ПУГНП

Провод и кабель РКГМ обладает отличной термостойкостью. С использованием таких изделий обычно производится монтаж осветительной арматуры. При помощи РКГМ можно подключить промышленные и бытовые электронагревательные приборы. К примеру, электроплиты, духовые шкафы, термошкафы и другие устройства.

Важно! В строительстве РКГМ активно применяется для прокладки электропроводки сушилок, бань и саун. Из-за чего возникают неполадки при использовании изделия

Из-за чего возникают неполадки при использовании изделия

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

• буква «А» в начале отсутствует, что означает – жилы медные;
• Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
• Г – провод гибкий, не бронированный;
• М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

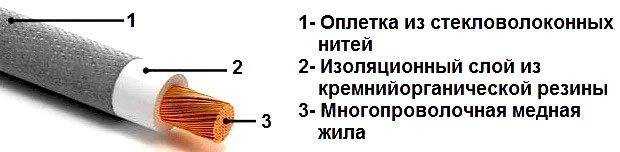

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

1. Номинальное напряжение (переменное) – до 660 В.
2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
4. Относительная влажность воздуха 100% при температуре не выше +35°С
5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
6. Гарантийный срок службы 8 лет.
7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.). К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении

Оба варианта показаны на фото ниже:

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

• Камкабель;
• Уралкабель;
• Рыбинсккабель;
• Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Как расшифровывается аббревиатура РКГМ

Для начала объясним, что именно скрывается за буквенным сокращением РКГМ. Итак, данная маркировка обозначает:

1. Если перед маркировкой не стоит «А», значит, жилы провода изготовлены из меди.
2. Буква «Р» означает, что слой изоляции сделан из резины.
3. «К» обозначает тип изоляционного слоя, в данном случае кремнийорганический тип изоляции.
4. «Г» обозначает гибкость провода. Это же буква указывает на то, что провод не бронирован.
5.  Буква «М» обозначает, что внешние оплётки созданы из стекловолокна. Кроме того, они дополнительно пропитаны веществами, защищающими провод от возгораний и механических повреждений.

Характеристики термостойкого провода ПРКА

Как и изделия марки пркс, данные провода относятся к категории нагревостойких кабельных продуктов, но имеют ряд отличий в строении. ПРКА является одножильным кабелем, эта характеристика даже не обозначается в маркировке, так как все ПРКА по умолчанию содержат одну жилку. Кабель пркс, напротив, выпускается и в многожильных исполнениях. Именно такие варианты наиболее востребованы у покупателей.

Важно! Температуростойкие изделия марок ПРКА и ПРКС производятся не по госстандартам, а по техническим условиям. Для первого из них это стандарт 16-505.317-76, для второго – 16 К71-379-2007 либо ТУ16.К138-001-2006

Сечения

Изделия типа ПРКА выпускаются в следующих вариантах сечения: 0,5, 0,75, 1, 1,5 и 2,5 мм2. Для всех них, за исключением последнего, изоляционный слой имеет толщину в 0,6 мм (для сечения жилы 2,5 мм2 он равен 0,8 мм).

Важно! Максимальное отклонение толщины изоляции в меньшую сторону будет равно 10%. В большую сторону этот параметр жестко не регламентируется

Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков

Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт

Продукты ПРКС, напротив, выпускаются в ассортименте исполнений с числом жил от одной до пяти, при этом каждый из жильных элементов включает в себя множественное число проволочных кусков. Таким образом, этот провод имеет более сложную конструкцию. Самые тонкие варианты жил имеют сечение 0,75 квадратных миллиметра, самые толстые – 16. Когда посредством такого кабеля к электросети подключается трехфазный потребитель, провод способен вынести нагрузки до 45 киловатт.

Поскольку большой диапазон возможных сечений жил и их числа в одном кабеле дает значительный ассортимент вариантов исполнения, для разных видов ПРКС налагаются неодинаковые конструктивные ограничения, связанные с эксплуатацией при определенном значении напряжения:

1. У проводов, рассчитанных на эксплуатацию при номинальном напряжении 380 В, толщина изоляционного слоя для жил сечением от 0,75-1,5 мм2 должна составлять 0,6 мм, для жильных элементов в 2,5-6 мм2 – 0,8 мм, для самых толстых исполнений с сечением в 10 и 16 мм2 она равняется одному миллиметру.
2. Напряжение в 660 В требует большей толщины изоляции: для тонких жил в 0,75-1,5 мм2 она будет равна 0,8 мм, для средних (2,5-6 мм2) – 1 мм, толстым жилам полагается иметь изоляционный слой в 1,2 мм.
3. Толщина собственно оболочки не зависит от напряжения эксплуатации и определяется только параметром сечения жильных элементов. Для самой тонкой группы жил она равна миллиметру, для вариантов в 2,5-6 мм2 – 1,1 м, для жил сечением в 10 и 16 мм2 – 1,2 мм.

Разрез ПРКС

Использование провода

Кабель подходит для прокладки мощных электрических линий в областях с умеренным и жарким климатом. Установочный электропровод изготавливается в соответствии с ГОСТом 16039−1979 и относится к категории МСТП, обозначающей серию монтажных термостойких проводов, применяемых для наружной разводки.

В бытовых и промышленных электрических сетях используются машины, работающие на основе метода электромагнитной индукции. Их коммутационные подсоединения к электрическим цепям нагреваются из-за способности явления создавать зоны повышенной температуры в близлежащих областях. Провод РКГМ выдерживает такие перепады и не разрушается.

Благодаря широкой номенклатуре выпуска изделие по сечению может выбираться для определенной ситуации. Оно предназначено для установки снаружи зданий и внутри помещений. Кабель используется:

• в жилищном строительстве — при разводке электричества во влагостойких комнатах;
• в производственных помещениях — для подсоединения мощных агрегатов к линии электропроводки, изготовлении слоев обмотки;
• на химических промышленных объектах — в цехах с агрессивной средой.

https://youtube.com/watch?v=4P-mWUXZ0tk

Применение, технические характеристики и монтаж провода РКГМ

РКГМ кабель применяется для производства выводных концов электрических двигателей, машин и электроустройств. Данный тип провода применим для напряжений 660 В, где иные разновидности не применимы. В статье расскажем про провод РКГМ, рассмотрим область применения.

Назначение и технические характеристики

Кабель используется в конструкциях, подвергающихся высоким температурным воздействиям, внутренних механизмов и условий с высокими показателями влажности. Провод РКГМ имеет свойства термостойкости и жаропрочности, что позволяет его применять для выпуска приборов освещения, индустриальных и домашних электрических приспособлений. К таким относятся:

• плиты электрические;
• шкафы духовые;
• бани;
• сауны.

Данной вид кабеля имеет одну жилу с повышенной гибкостью. Жила покрыта специальным слоем изоляции из кремнийорганического резинового покрытия. Такая протекция обеспечивает хорошую гибкость, тягучести, стойкости к повреждениям.

Изображение в разобранном виде РКГМ кабеля с указанием главных конструктивных элементов

Токопроводящий элемент соответствует номинальному сечению с размерами проводников из него состоящих.

Таблица 1. Технические параметры кабеля

Рабочая температура термостойкого кабеля – (-65 – 185 °С), имеет многослойную жилу и каучуковую изоляцию. Специальная защитная оболочка выдерживает 10-15 изгибов вокруг объекта, имеющего поперечное сечение равным 2-м диаметрам кабеля. Все проводники имеют неизменные свойства в среде с пониженным давлением (1,4х102 Па) и повышенным – (29,5х104) Па. При этом проводники данного типа могут работать в условиях вибрации и при механических воздействиях. Еще одним важным параметром кабеля является его электропроводность. Эта характеристика зависит от поперечного сечения провода.

Особенности строения и эксплуатации

Токопроводящий проводник в составе кабеля защищается двумя неметаллическими оболочками. Скрученные проволоки в общей оплетке придают стойкость проводу при эксплуатации в экстремальных условиях. Нельзя путать такую конструкцию РКГМ с многожильным кабелем, у которого каждый проводник заключен в изоляцию и является отдельным самостоятельным элементом.

Однопроволочные изделия более жесткие, их прокладывают с меньшим числом креплений, сопротивление проводов на низких частотах снижено. Многожильная продукция позволяет вести электролинию с поворотами, поскольку провод более гибкий. Кабель с несколькими перекрученными проволоками отличается пониженным сопротивлением при работе с высокими частотами из-за равномерного распределения плотности тока в сечении.

Диоксид кремния не разрушается при высоких температурах. Если при пожаре сгорит внешняя изоляция, то оставшийся слой кремния оксида будет играть роль диэлектрика. Материал имеет предел плавления при температуре +1710 °С, обладает большой жесткостью и прочностью.

Покрытие провода, в отличие от поливинилхлоридной оболочки других электрических кабелей, не реагирует на солнечное излучение. Толщина защитного пласта зависит от сечения изделия и находится в пределах 0,6—2 мм. Стекловолокнистая оболочка пропитана составом, включающим органические смолы и глифталевый лак, что дает возможность стойко переносить нагревание до 250 °C и сопротивляться ударным нагрузкам.

Основные параметры

Конструкция провода ПРКС обеспечивает следующие параметры и технические характеристики:

• Класс гибкости жил — III;
• Минимальный радиус изгиба – 4 наружных диаметра;
• Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ Р 53315-2009 – О1.8.2.3.4. Показатель пожароопасности— ПРГО 1;

А также следующие условия эксплуатации:

1. Номинальное напряжение 380 и 660В переменного тока частотой до 400 Гц или 1000В постоянного тока.
2. Допустимая температура окружающей среды лежит в пределах от -60 до +180 градусов Цельсия.
3. Относительная влажность окружающей среды до 98%.
4. Длительная допустимая температура токопроводящих жил — +180 градусов Цельсия.
5. Срок службы при фиксированном монтаже — минимум 20 лет.
6. Срок службы при подключении к нестационарному электрооборудованию — 12 лет.
7. Минимальное сопротивление изоляции стандартно для кабельных изделий на напряжение до 1000В – 0,5 МОм.
8. Допустимые ток для проводов с медными жилами и резиновой изоляцией описаны в ПУЭ табл. 1.3.4.
9. Строительная длина – не менее 100м.
10. Устойчивы к воздействию солнечной радиации, плесневых грибов, дождя, механическим воздействия (продавливанию).

По заказу производители предлагают провод в маслобензостойком исполнении, с допустимой температурой до 250 градусов Цельсия. Для резины это критичный фактор. Также возможно производство вариантов с экраном из алюмополиэтиленовой ленты или полиэфирных линий и любой расцветкой покрытия.

Согласно ТУ, есть требования к толщине изоляции и оболочки для различных номинальных напряжений, что вы можете видеть в таблице ниже.

Провод выпускается с различным количеством жил (от 1 до 5) сечением жил в диапазоне от 0.75 кв. мм до 16 кв. мм. При подключении с помощью ПРКС трёхфазных потребителей к сети, он выдержит нагрузку мощностью до 45 кВт.

ПРКС изготавливается не по ГОСТ, а по техническим условиям, в зависимости от производителя и года выпуска это может быть:

• ТУ16.К138-001-2006
• ТУ 16 К71-379-2007

Благодаря конструкции, материалам и своим техническим характеристикам провод ПРКС не распространяет горение.

Для расчета массы для разных размеров провода можно использовать следующую таблицу.

Мы рассмотрели устройство ПРКС, теперь поговорим о том для чего используется этот провод.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:

• Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
• Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
• Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
• Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

• буква «А» в начале отсутствует, что означает – жилы медные;
• Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
• Г – провод гибкий, не бронированный;
• М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

1. Номинальное напряжение (переменное) – до 660 В.
2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
4. Относительная влажность воздуха 100% при температуре не выше +35°С
5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
6. Гарантийный срок службы 8 лет.
7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.). К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении

Оба варианта показаны на фото ниже:

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Особенности и действующие стандарты

Эту кабельную продукцию ранее выпускали в соответствии с нормативами по ГОСТ 16036-79. Ссылки на устаревший стандарт до сих пор встречаются в технической и справочной документации. Рекомендуется отметить данную особенность, чтобы исключить ошибки при реализации проектов электроснабжения.

В настоящее время кабель ркгм создают по техническим условиям ту 16 к80 09 90. С помощью этого документа можно изучить нюансы действующих производственных стандартов, методику контрольных испытаний.

Главные особенности изделия:

• сохранение целостности при высокотемпературных и механических воздействиях;
• устойчивость проводника к многократным изгибам.

Структура провода

В соответствии с ТУ16.К80-09-90 такой кабель называют одножильным. Жила, выполненная из меди, должна быть не менее чем 4-го класса по классификации ГОСТ 22483-77.

Изоляция жилы

Верхняя часть медной жилы выполнена кремнийорганической резины. Материал имеет другое название — силиконовая резина (SiR). Отличительной особенностью такой изоляции является повышенная гибкость.

Обратите внимание! При изготовлении изделия РКГМ применяется состав, который со временем не теряет свои уникальные свойства в процессе нагревания до 200 градусов по Цельсию. Противопожарные изделия, которые пользуются большим спросом, могут выдержать температуру до 950 градусов

Применение

Маркировка: расшифровка символов

1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров).  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

• для работы при повышенной влажности воздуха – 100%;
• монтаж осуществляется при величине температуры 15 °С и выше;
• наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

• при условиях отсутствия агрессивных и масло-текучих средах;
• рабочие температурные условия (70 – 190 °С);
• можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
• установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

• напряжением – 660, 1140 В;
• частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

• температуры (60-180) °С;
• выдержка перегибов составляет – 10-12 циклов;
• рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

1. РКГМ 150.

Рабочая среда данной модели:

• частота 100-400Гц;
• напряжение 380 – 660 В;
• атмосферное давление (1,0 – 300 кПа);
• температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

• не подвергается воздействию влаги, плесени и другой вредоносной среды;
• постоянные свойства при изменении условий окружающей среды;
• высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
• механическая неуязвимость, благодаря резиновой изоляции.

Производители

Улучшенные характеристики кабеля РКГМ делают его востребованным продуктом на рынке СНГ. Не удивительно, что отечественные заводы активно подключаются к изготовлению такой продукции, несмотря на сложности производства. Судя по отзывам, лучшие товары предлагают фирмы Рыбинскабель, Липаркабель (Красноярск), Камкабель, кабельный завод Новомосковска, а также Уралкабель.

При отсутствии в продаже нужного типа кабеля, можно использовать его аналоги. Главное требование — соответствие техническим параметрам ТУ16.К80-09-90. Альтернатива — провод типа ПРКТ, имеющий похожие характеристики.

Что это такое

Еслипланируется подсоединять к сети электрооборудование с напряжением до 660 вольт, придется учесть ряд важных моментов. Специалисты запрещают использовать обычный силовой кабель для подобных целей, поэтому производители разрабатывают специальные модели. Среди них можно выделить провод РКГМ.

Термостойкий проводник

Маркировка кабеля расшифровывается следующим образом:

Если буква «А» отсутствует, жила проводника изготовлена из меди. Если она имеется, жила выполнена из алюминия.

• «Р» — обозначение материала для изоляции. Она выполнена из резины.
• «К» — резиновая изоляция, изготовленная на основе кремнийорганических соединений.
• «Г» — подобное обозначение характеризует гибкость изделия.
• «М» — Наружную оплётку производят на основе стекловолокон, которые пропитаны жаростойким лаком, а также на основе кремнийорганических соединений со специальной эмалью.

Технический показатель изделия

Это интересно: Оконцевание жил проводов и кабелей — способы, видео, требования

Производители кабеля и их характеристики

1. Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:

• энергетика;
• металлургия;
• угольная;
• машиностроительная;
• нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

1. ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:

• провода силовые для прокладывания с рабочим напряжением 1 кВ;
• силовые проводники для нестационарной установки;
• для судостроения;
• для строительного оборудования;
• для автомобилестроения.

1. Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:

• нефте-, газодобывающая отрасль;
• авто-, авиа-, корабелестроительная;
• энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Производители

Улучшенные характеристики кабеля РКГМ делают его востребованным продуктом на рынке СНГ. Не удивительно, что отечественные заводы активно подключаются к изготовлению такой продукции, несмотря на сложности производства. Судя по отзывам, лучшие товары предлагают фирмы Рыбинскабель, Липаркабель (Красноярск), Камкабель, кабельный завод Новомосковска, а также Уралкабель.

При отсутствии в продаже нужного типа кабеля, можно использовать его аналоги. Главное требование — соответствие техническим параметрам ТУ16.К80-09-90. Альтернатива — провод типа ПРКТ, имеющий похожие характеристики.

Конструкция

Провод представляет собой нагреватель, выполненный из ленты фехраля, нихрома, либо нержавеющей стали. Поверх него методом сплошного оплетения накладывается двухслойная изоляция на основе жаропрочных нитей из стекловолокна или кремнеземного волокна.

Материал нагревательного элемента	Материал изоляции	Максимальная рабочая температура, °С
Нихром, марка Х20Н80, ГОСТ 12766.2-90 Фехраль, марка Х23Ю5Т, ГОСТ 12766.2-90 Нержавеющая сталь, марка 08Х18Н10Т, ГОСТ 4986-79	Стеклонить марки ВМПС ТУ 6-48-117-94	600
Нить кремнеземная ТУ 5952-148-05786904-99	1000

Конструкция изделия описана в документе ТУ 3568-011-66158671-2013 и должна соответствовать его требованиям.

Виды прокладки

Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.

Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка

Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.

Производители

Провод РГГМ серийно выпускается десятью российскими кабельными заводами, среди которых находятся такие авторитетные предприятия как Электропровод, Камкабель, Рыбинсккабель, а также заводом Молдавкабель. Это позволяет смело закладывать его в проекты с поставкой непосредственно со склада дистрибутора или покупки в розничном магазине при возникновении такой необходимости.

Заводы производят провод РКГМ по собственным ТУ, требования по части параметров которых превосходят известный ГОСТ 16036 в редакции 1979 года. Необходимость перехода на заводские нормативные документы обусловлена существенным повышением уровня качества готовой продукции, требования к которым не отражены в стандарте.
