Провод мгшв: технические характеристики

Расшифровка и структура проводов МГШВ

Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.

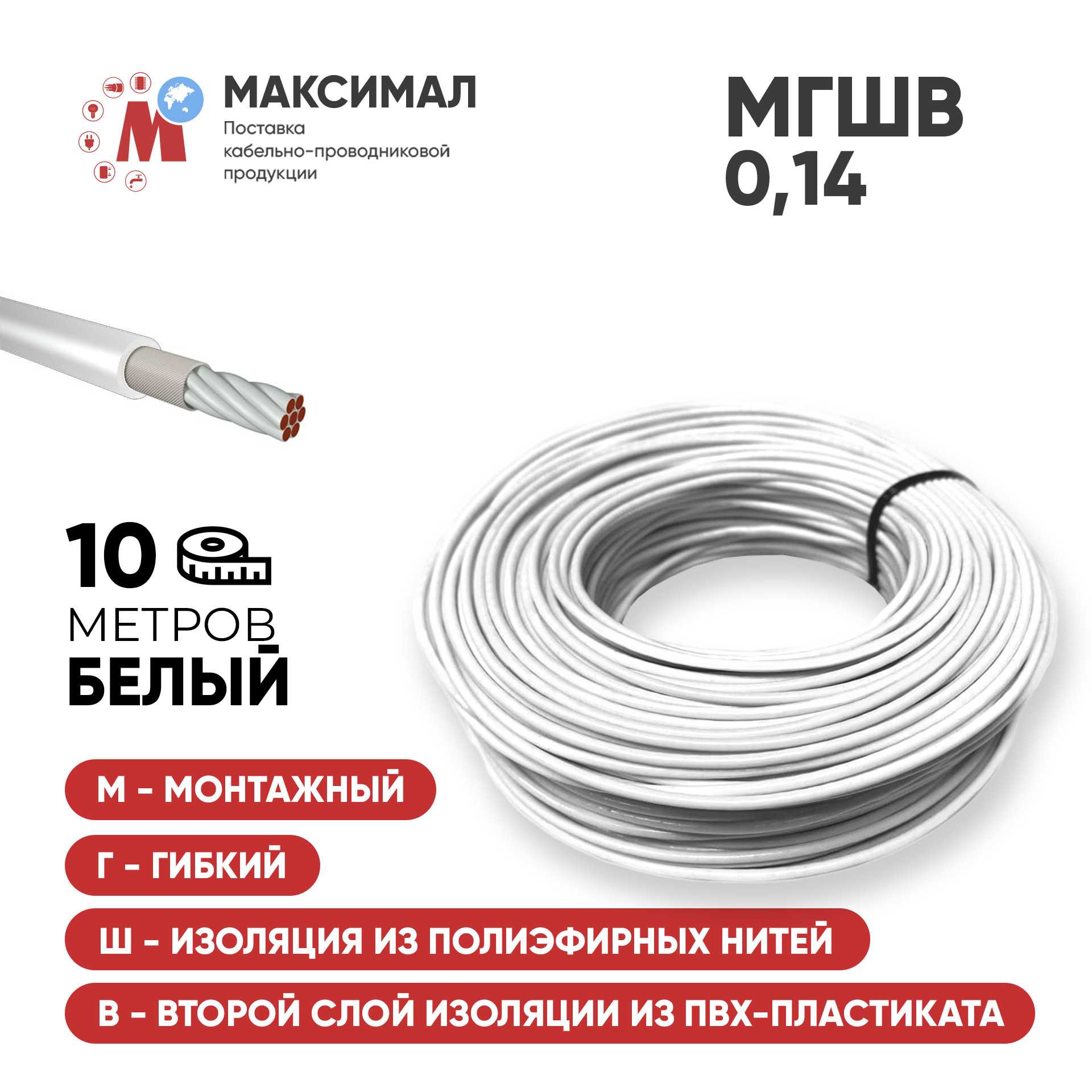

Расшифровка названия МГШВ

Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность. Поэтому расшифруем каждую букву и цифру в названии.

Маркировка проводов согласно ГОСТ

Итак:

Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.

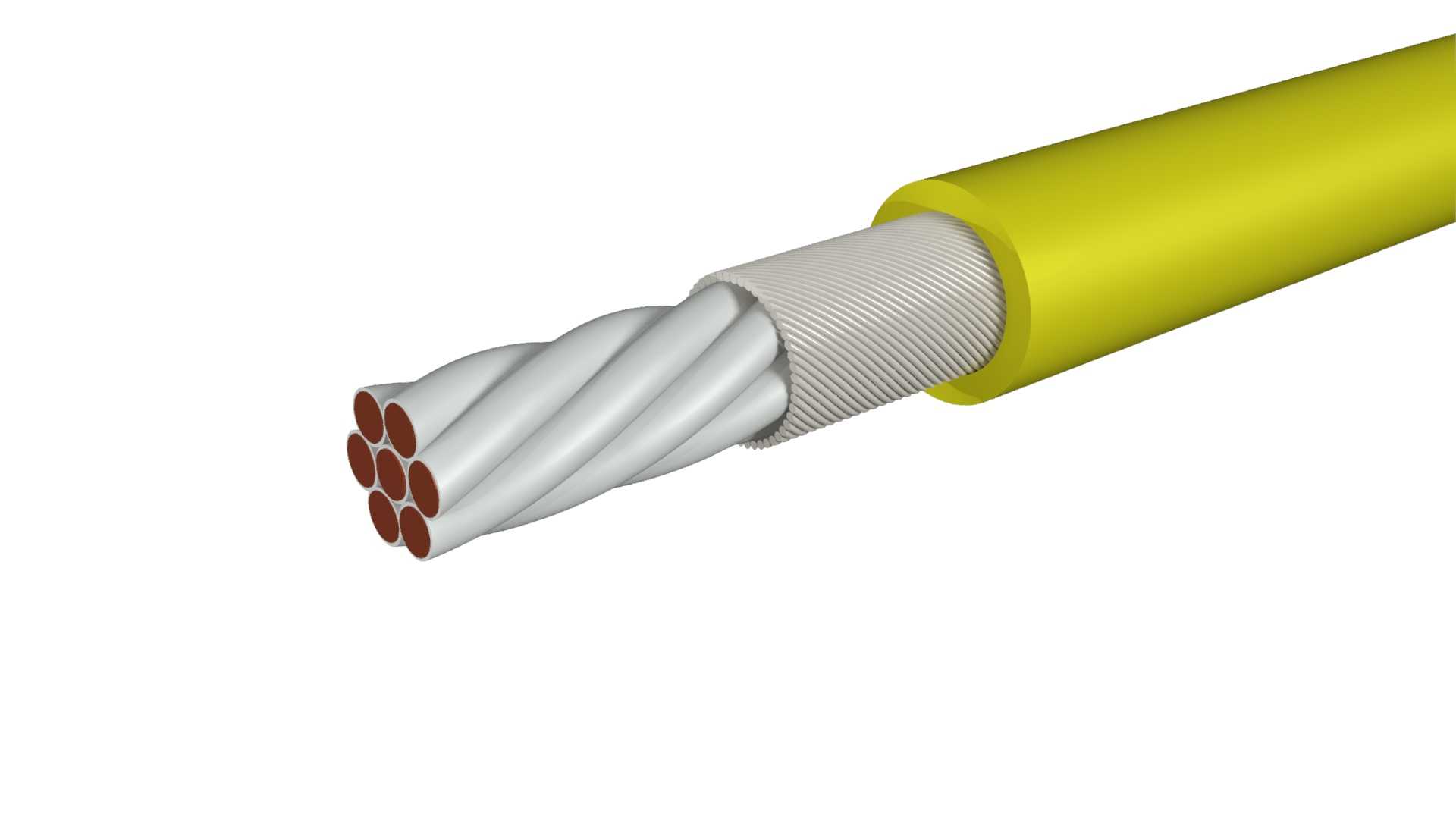

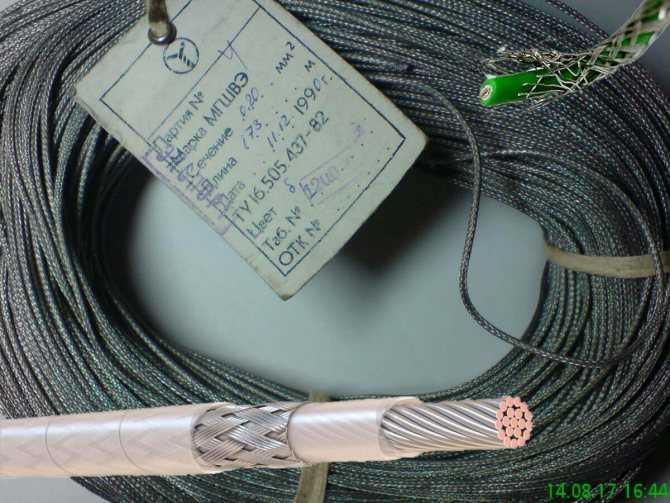

На фото структурная схема провода

Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.

Класс гибкости провода

Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.

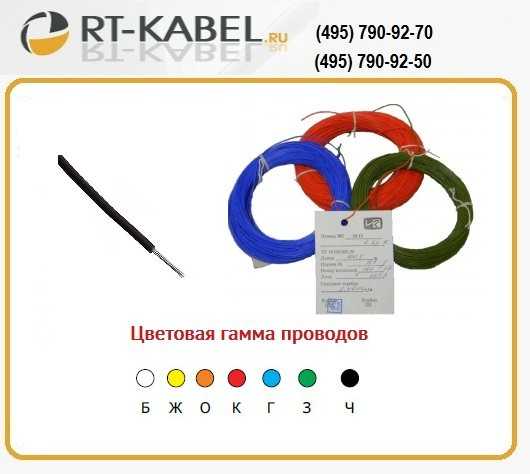

Цветовая гамма проводов МГШВ

Последним значением является сечение провода. Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм2.

Структура провода

Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.

Тем не менее, на некоторых деталях стоит остановиться более детально:

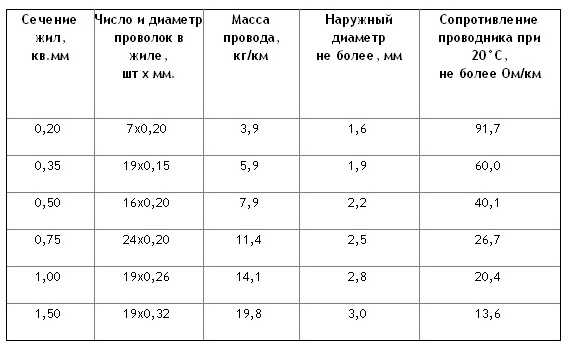

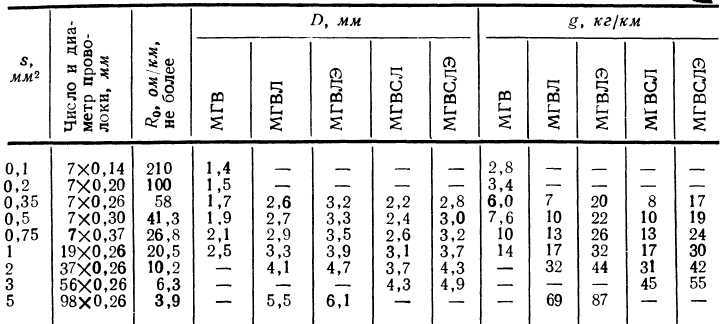

Нормы количества отдельных проволок для проводов разного сечения	Прежде всего, это сама токоведущая часть. Как мы уже говорили выше, данный провод относится к изделиям 4-го или 5-го класса гибкости. Это значит, что провод выполнен не менее чем из семи отдельных проволок, свитых воедино. И чем меньше диаметр каждой отдельной проволоки, тем выше гибкость всего провода. Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010.
Шелковая нить в проводах МГШВ	Следующим материалом в изделии является шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания, и исполняют роль основного диэлектрика. Толщина отдельных нитей и всей изоляции в целом, нормируется техническими условиями, и у разных производителей может существенно отличаться.
Нормы толщины изоляции проводов	Поверх шелка наносится ПВХ изоляция. Данный материал достаточно гибок и надежен в эксплуатации. Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя отдельные производители выпускают изделия и с более низкими показателями.

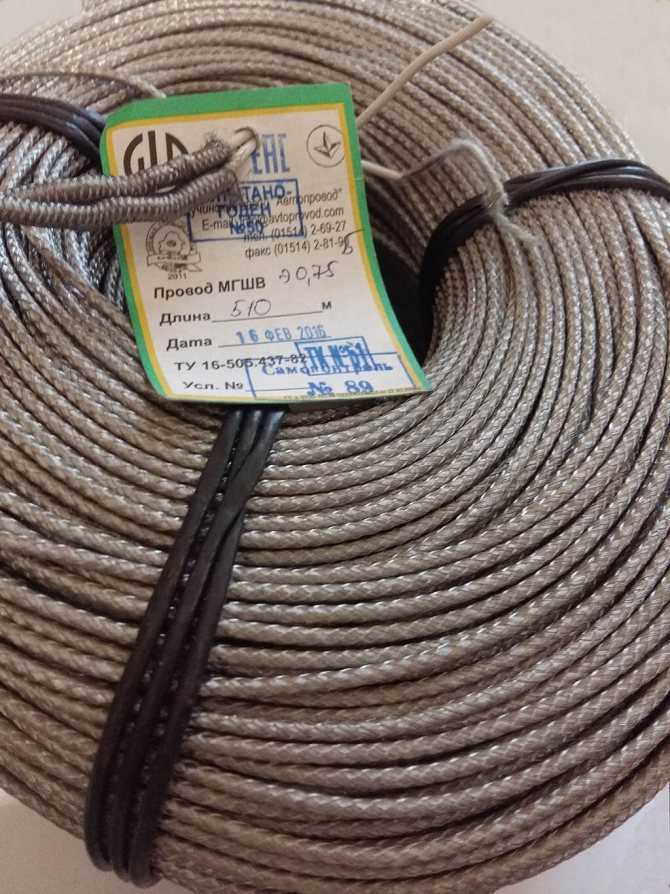

Экран проводов МГШВЭ	Если провод имеет экран, то он выполняется из медных проволок. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии, проволока экрана обычно подвергается лужению как на видео.

МГШВ, МГШВЭ

Нормативная документация: ТУ 16-505.437-82Код ОКПО: 35 8321; 35 8322

Область применения:

Провод предназначен для работы при рабочем переменном напряжении до 380В для сечений 0,12; 0,14 мм² и 1000В для сечений 0,20-0,50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В

Элементы конструкции

1 Токопроводящая жила — из скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40%

2 Изоляция — комбинированная: обмотка нитями полиэфирными в два слоя, во взаимно-противоположных направлениях

3 Наружная изоляция — из ПВХ-пластиката

4 Экран для провода марки МГШВЭ — оплетка из медных проволок номинальным диаметром не 0,15 мм, луженых оловяносвинцовым припоем с номинальным содержанием олова не менее 40%

Цветовая гамма проводов

Цвет наружней изоляции согласовывается с потребителем и может быть: белый, натуральный, желтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый

Варианты поставки

Бухта

Катушка

Барабан

Название

Название 2

Диапазон температур эксплуатации от -50°С до +70°С

Испытательное напряжение переменного тока частоты 50 Гц в течение 1мин.:

для сечения 0,12-0,14 мм² — 800В
для сечения 0,2-1,50 мм² — 2000В

Электрическое сопротивление изоляции 1м длины. МОм, не менее:

в нормальных климатических условиях — 2х10⁴
при температуре 70°С — 1х10ᵌ
при температуре до 35°С и относительной влажности воздуха 98% — 1х10²

Импульсное напряжение — 700В

Строительная длина не менее — 50м

Вся продукция завода сертифицирована.Перечень изделий, имеющих сертификаты (декларации) соответствия, Вы можете скачать по данной ссылке: RAR архив (67 kb)

Ссылки по теме: Виды сертификации и применение знака соответствия

Выберите интересующий Вас продукт, нажмите , чтобы добавить его в Корзину заявок.

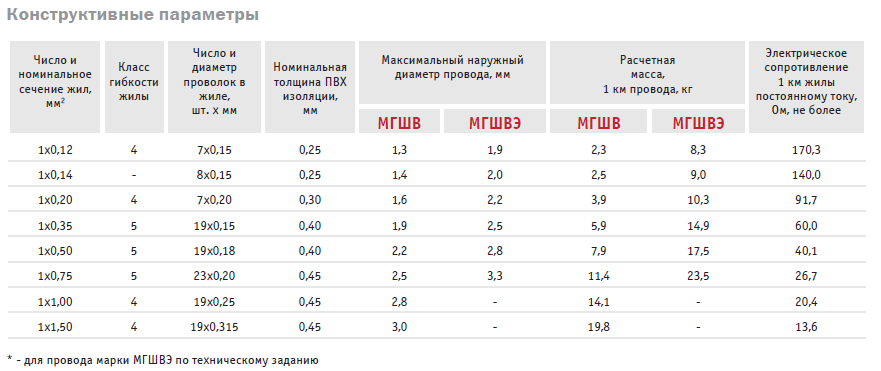

Марка кабеля	Добавить	Число жил и номинальное сечение жилы, мм2	Толщина, мм	Максимальный наружный диаметр, мм	Расчетная масс, кг/км	Электрическое сопротивление 1км жилы при 20°С, не более, Ом
Изоляция (номинальная)	Оболочка (минимальная)
МГШВ	1х0,12	0,25	1,3	2,3	170,3
1х0,14	0,25	1,4	2,5	140,0
1х0,20	0,30	1,6	3,9	91,7
1х0,35	0,40	1,9	5,9	60,0
1х0,50	0,40	2,2	7,9	40,1
1х0,75	0,45	2,5	11,4	26,7
1х1,00	0,45	2,8	14,1	20,4
1х1,50	0,45	3,0	19,8	13,6
МГШВЭ	1х0,12	0,25	1,9	8,3	170,3
1х0,14	0,25	2,0	9,0	140,0
1х0,20	0,30	2,2	10,3	91,7
1х0,35	0,40	2,5	14,9	60,0
1х0,50	0,40	2,8	17,5	40,1
1х0,75	0,45	3,3	23,5	26,7

Для заказа оставьте заявку и мы свяжемся с Вами!

Загрузить каталог Низковольтные

Марки

НВ (Э), НВМ (Э), НВ (бс)
МС 26-15, МСЭ 26-15, МСЭО 26-15
МС 16-15, МСЭ 16-15, МС 16-35, МСЭ 16-35
МСу 16-13м 2х0,03
МС 15-18, МС 15-11, МСЭ 15-11, МСЭО 15-11
МК 26-14, МКЭ 26-14, МКЭО 26-16
МКШ, МКЭШ
МКВВ, МКВЭВ
МГЛФ (Э)(Ф)
МГШВ, МГШВЭ

Область использования

Провод МГШВЭ используется при работе с переменным напряжением до 380В, при этом используется провод с сечением от 0,08 до 0,14 мм², для работы с напряжением в 1000В. Провод с сечением от 0,2 до1,5мм², может использоваться при напряжении от 500 до 1500В, при температурном режиме от минус пятидесяти и до плюс семидесяти градусов Цельсия.

Провод МГШВЭ применяется для проведения монтажных работ с электронными и электрическими механизмами, а также когда необходимо обеспечить выводные концы аппаратуры, напряжение которой составляет 1000В с частотой в десять килогерц, в оборудование, где напряжение составляет 1500В.

Провод используют не только для прокладки на суше, но и в море, при этом климатические условия не играют роли, за исключением районов с сильно низкой температурой. Провода МГШВЭ имеет хорошую устойчивость к синусоидальной вибрации при частоте от одного до 5 тысяч Гц, способен выдержать длительное влияние с одноразовым пиковым ударом в 10 000м/с².

Провод МГШВЭ имеет хорошую сопротивляемость к высокому и к низкому атмосферному давлению. Такой провод не подвержен действию атмосферных осадков, в том числе росы и инея; хорошо противостоит воздействию статистическому и динамическому воздействию — пыли, песку, не боится морского тумана, воздействия ультрафиолетовых лучей, плесневых грибков.

Провод может выдержать непродолжительное влияние низкой температуры:

сто градусов Цельсия – на протяжение девяносто шести часов;
130 градусов Цельсия — на протяжении пяти минут. Но при этом использоваться в дальнейшем кабель невозможно.

Минимальный рабочий срок кабеля МГШВЭ составляет – 10 тысяч часов. Храниться кабель может на протяжении пятнадцати лет.

Наша компания занимается поставкой кабелей различного назначения. У нас Вы можете найти самые востребованные и популярные кабеля для работы в различной сфере. Весь товар сертифицирован.

Другая продукция

Провод МС 16-13
Провод МС 26-13
Провод МГШВ
Провод НВ-4
Провод ШВВП
Провод соединительный ПВС

Условия эксплуатации провода МГШВ:

Провод предназначен для внутриблочных и межблочных соединений электрических приборов и аппаратуры.Вид климатического исполнения В.Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.Провод предназначен для работы в диапазоне температур от минус 50 до 70°С.Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 133 микроПа (1 микромм рт. ст.) в течение 24 ч и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.Провод соответствует ТУ 16-505.437-82.

Технические характеристики кабеля и провода МГШВ, МГШВЭ

Возможна эксплуатация в диапазоне температур: от –50 °С до +70 °С.
Срок службы: не меньше 15 лет.
При одиночной прокладке не распространяют горение.
Провода данной марки выдерживают воздействие соляного тумана, бензина, плесени, механические нагрузки, устойчивы к ультрафиолетовому излучению.

Провод монтажный МГШВЭ

Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м	Наличие на складе	Число и диаметр проволок в жиле, шт х мм.	Масса кабеля, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
МГШВЭ 1х0,20	5,90	мало	Заказать	7×0,20	10,3	2,2	91,7
МГШВЭ 1х0,35	6,61	есть	Заказать	19×0,15	14,9	2,5	60,0
МГШВЭ 1х0,50	7,87	есть	Заказать	16×0,20	17,5	2,8	40,1
МГШВЭ 1х0,75	9,41	есть	Заказать	24×0,20	23,5	3,3	26,7
МГШВЭ 2х0,35	12,46	есть	Заказать	19×0,15	29,4	4,6	60,0
МГШВЭ 2х0,50	14,11	есть	Заказать	16×0,20	35,5	5,2	40,1
МГШВЭ 2х0,75	17,77	есть	Заказать	24×0,20	46,3	5,8	26,7
МГШВЭ 3х0,35	22,66	есть	Заказать	19×0,15	36,3	4,9	60,0
МГШВЭ 3х0,50	—	под заказ, до 7 дней	Заказать	16×0,20	44,8	5,4	40,1
МГШВЭ 3х0,75	—	под заказ, до 7 дней	Заказать	24×0,20	59,1	6,8	26,7

Структура провода МГШВЭ: ТОКОПРОВОДЯЩАЯ ЖИЛА – из медных проволок, луженых оловянно-свинцовым припоем. Скрученная токопроводящая жила 4 или 5 класса по ГОСТ 22483-77. ИЗОЛЯЦИЯ – два слоя полиэфирной нити во взаимно-противоположных направлениях и поливинилхлоридный пластикат. ЭКРАН – поверх изоляции в проводах марки МГШВЭ накладывается экран из медных проволок номинальным диаметром не более 0,15 мм, луженых оловянно-свинцовым припоем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Электрическое сопротивление изоляции, пересчитанное на 1 м длины, Мом, не менее: в нормальных климатических условиях – 2х104; при температуре до 70°С – 1х103; при относительной влажности воздуха 98% и температуре до +35°С – 1х102. Провода устойчивы к: синусоидальной вибрации, механическому удару одиночного и многократного действия, линейному ускорению и акустическому шуму – по ОТУ; атмосферным конденсируемым осадкам, статической пыли, соляному туману, плесневым грибам; солнечному излучению, к кратковременному воздействию температуры до 150°С; воздействию бензина, минерального масла и соленой воды. Провода не распространяют горение при одиночной прокладке. Диапазон рабочих температур: от -50 до +70°С. Минимальная наработка проводов – 10 000ч Строительная длина не менее 50 м , допускается поставка длинами не менее 5 м в количестве не более 30% от общей длины партии. Срок службы проводов – 15 лет.

НАЗНАЧЕНИЕ: Провода монтажные с комбинированной волокнистой и поливинилхлоридной изоляцией предназначены для работы при рабочем переменном напряжении до 380 В для сечений 0,08 – 0,14 мм2 и 1000 В для сечений 0,2 – 1,5 мм2 частоты до 1000 Гц и постоянном напряжении до 500 и 1500 В соответственно, при температуре от минус 50°С до плюс 70°С. Применяются для подвижного и фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры.

Это интересно: Установка распределительной коробки в бетон — видео, инструкция, фото

Эксплуатационные характеристики

Благодаря полиэфирной изоляции и наружной изоляции из ПВХ, провод МГШВ устойчив к атмосферным осадкам, ультрафиолету, статической пыли. Изоляция устойчива к воздействию минеральных масел, бензина, соленой воды, соленого тумана. Провод не плесневеет, не теряет своих характеристик при механических ударах, как одиночных, так и многократных. Провод МГШВ устойчив к линейному ускорению, синусоидальной вибрации и акустическим шумам. Так же, изоляция хорошо выдерживает температуру до +150С, при условии кратковременного воздействия. Эксплуатационный температурный диапазон – от -50С до +70С. То есть, провод МГШВ может использоваться практически во всех регионах страны. Провод эксплуатируется при относительной влажности до 99% (при температуре до +35С). Рассчитан на использование в условиях пониженного и повышенного атмосферного давления (до 3 атм.).

Провод МГШВ не распространяет горение, при условии одиночного применения.

Особенности конструкции

Для конструкции провода МГШВ характерно то, что он производится с площадью поперечного сечения от 0,12 кв. мм до 1,5. Жилы луженные, это предохраняет их от окислений и улучшает качество контакта. Покрытие из шелка улучшает изоляционные свойства, при этом не ухудшает подвижность и гибкость провода.

Экран также выполняется из луженных медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но главное его свойство – защита от электрических помех. Экран предохраняет от искажения сигнала, которые происходят под воздействием электромагнитных помех.

Жилы могут быть различных цветов – это нужно для удобства при монтаже и обслуживании радиоэлектронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:

Белый или серый – Б.
Желтый, оранжевый, фиолетовый – Ж.
Розовый, красный – К.
Синий или голубой – С.
Зеленый – З.
Коричневый – Кч.
Черный – Ч.
