Конструктивные особенности
Провод данной серии обладает одножильным изделиям, что позволяет проложить только одну линию коммуникации. В процессе производства кабеля ПВ 1 (ПуВ) используется только медь, подверженная процессу лужения (покрытию флюсом).
ПВ провод обладает простой конструкцией и состоит из следующих частей:
- Токопроводящей жилы, изготавливаемой из меди, которая выполняется в виде однопроволочной или многопроволочной структуры. Выбор структуры зависит от сечения медно проволоки, если этот параметр находиться в пределах от 0,5 до 10 мм2, то жилу изготавливают в цельном варианте, а от 16 мм2 и выше то жила свивается из нескольких проволочек.
- Изоляции, выполняемой из ПВХ, с нанесением дополнительной цветовой маркировки, которая определяет область применения конкретного изделия. Данную маркировку можно посмотреть в ГОСТе 22483 и ГОСТе 6323−79.
Обзор характеристик провода ПВ-3
Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.

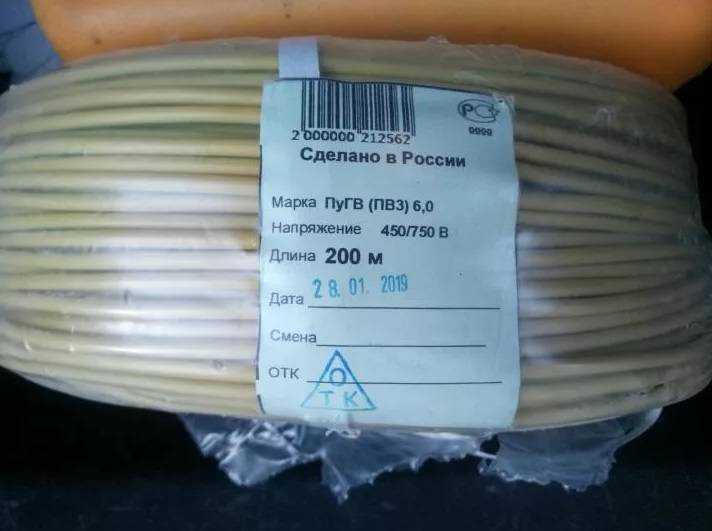

Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.
В конструкцию устройства входят такие элементы:
- Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
- Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

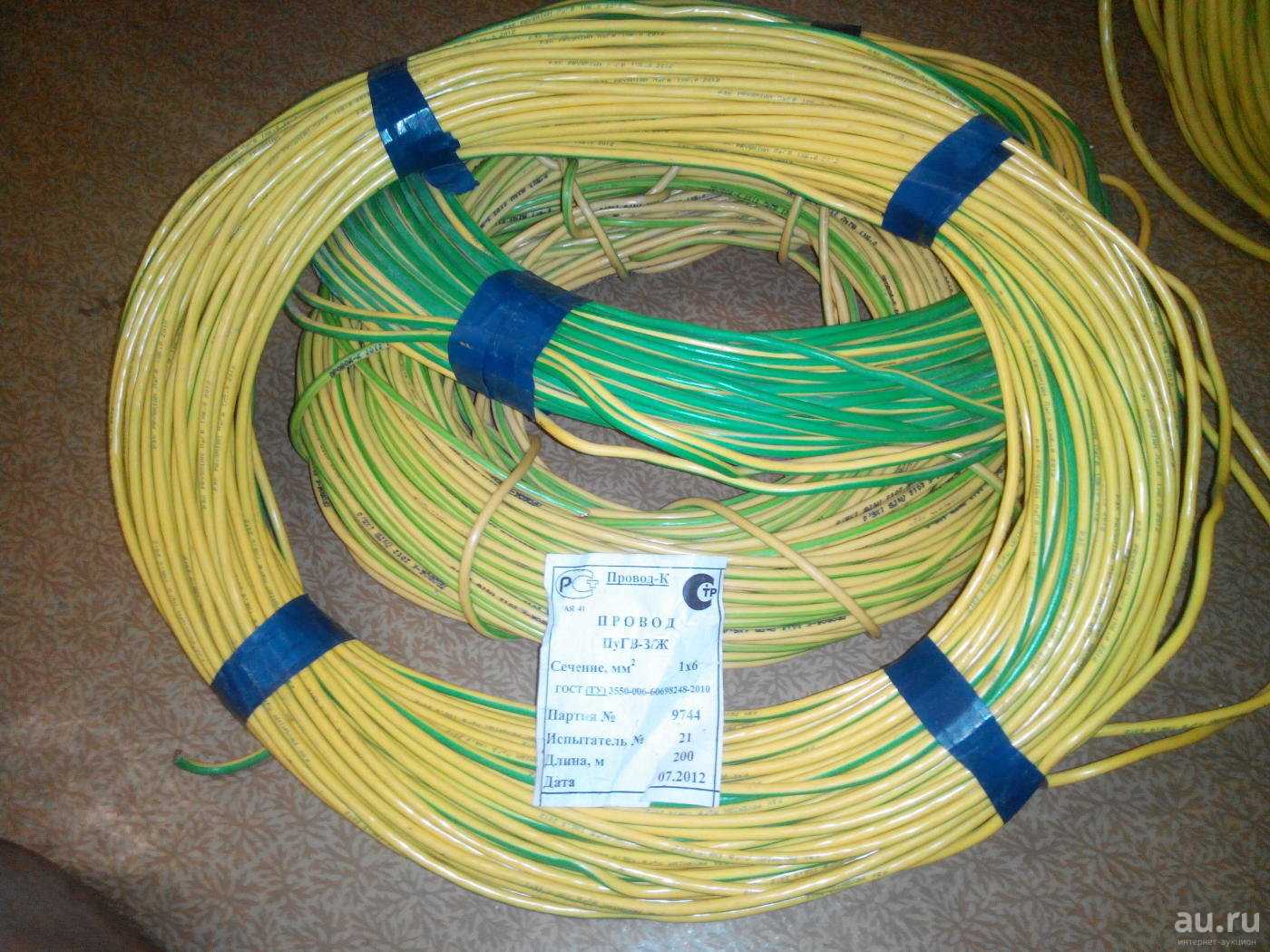

Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.

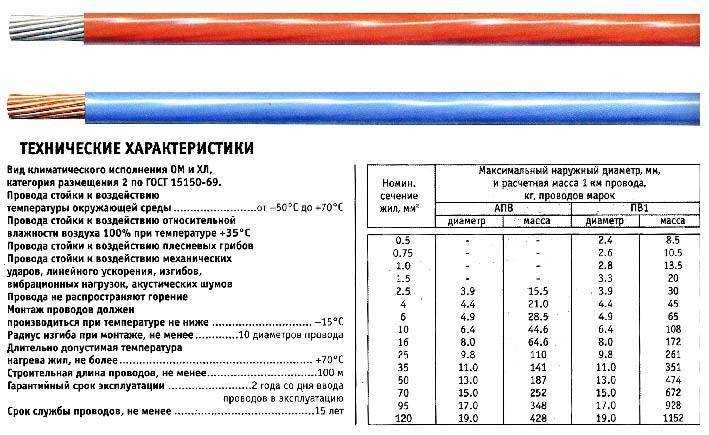

На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:
Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Область применения
Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.
Сферы применения изделия можно поделить на такие разделы:
- коммуникационные системы;
- жилые, нежилые и производственные помещения;
- электрическая проводка, как в помещении, так и на уличных пространствах.
Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.
Что еще важно знать?
Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.
Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:
Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!
Конструкция кабеля пв 3, маркировка по цветам
Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:
- синий, голубой – нейтральный/ноль
- желтый, желтый с зелеными полосками – заземление/земля
- черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза
Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.
Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать
При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:
- максимальная длина – в зависимости от назначения, ограничивается 100м
- сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
- материал жил – медь
- температура установки – -15гр.С
- рабочая темпер. – -50 – +35гр.С
- минимальный срок службы – 15 лет. Фактический до 50 лет.
- Относительное удлинение – до 50%
- Термостойкость – до 150гр.С (краткосрочно)
- Проводимость – в зависимость от диаметра (см. таблицу ниже)
Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)
| Номинальное сечение пвз (мм²) | Кол-во проволок (шт) | Наружный диаметр(мм) | Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более | Справочная масса/вес 1км провода, (кг) | Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее |
| ПВ 3 | |||||
| 1х0,5 | 7 | 2,1 | 39,5 | 8 | 13 |
| 1х0,75 | 7 | 2,3 | 25,6 | 11 | 11 |
| 1х1,0 | 7 | 2,5 | 21,7 | 14 | 10 |
| 1х1,5 | 7 | 3,1 | 14,1 | 21 | 10 |
| 1х2,5 | 19 | 3,7 | 8,01 | 34 | 9 |
| 1х4,0 | 19 | 4,3 | 4,8 | 49 | 7 |
| 1х6,0 | 19 | 4,7 | 3,1 | 70 | 6 |
| 1х10 | 49 | 6,5 | 2 | 116 | 5,6 |
| 1х16 | 49 | 8,1 | 1,2 | 182 | 4,6 |
| 1х25 | 65 | 10,5 | 0,81 | 272 | 4,4 |
| 1х35 | 105 | 11,4 | 0,55 | 365 | 3,8 |
| 1х50 | 144 | 13,3 | 0,4 | 540 | 3,7 |
| 1х70 | 210 | 15 | 0,28 | 706 | 3,2 |
| 1х95 | 285 | 18,1 | 0,21 | 1004 | 2,9 |
| 1х120 | 360 | 19,5 | 0,163 | 1245 | 2,7 |
| 1х150 | 444 | 21,2 | 0,128 | 1410 | 2,4 |
| 1х185 | 555 | 23,8 | 0,105 | 1650 | 2,25 |
Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ
Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)
| Один провод Пв 3 | ||
| Сечение мм² | Диаметр жилы, мм | Мощность/сила тока (кВт/А, ампер) |
| 0,5 | 0,79 | 2,2/10 |
| 0,75 | 0,97 | 2,86/13 |
| 1 | 1,13 | 3,3/15 |
| 1,5 | 1,38 | 4,4/20 |
| 2,5 | 1,78 | 5,94/27 |
| 4 | 2,25 | 7,92/36 |
| 6 | 2,76 | 10,12/46 |
| 10 | 3,57 | 15,4/70 |
| 16 | 4,51 | 19,8/90 |
| 25 | 5,64 | 27,5/125 |
| 35 | 6,67 | 33/150 |
| 50 | 7,98 | 41,8/190 |
| 70 | 9,44 | 52,8/240 |
| 95 | 11 | 63,8/290 |
| 120 | 12,36 | 74,8/340 |
| 150 | 14,2 | 85,6/390 |
| 185 | 15,34 | 93,1/450 |
Важные моменты при проверке в магазине
Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей (о производителях см. далее ↓)
Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок
Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок
Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.
Расшифровка названия и особенности конструкции провода ПВ3
На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».
Расшифровка названия ПВ3
И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.
Основные характеристики провода ПВ3
Итак:
- Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
- Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
- Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.
Расшифровка типа провода согласно ГОСТа 2010 года
- Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
- Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.
- Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
- Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
- Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
- После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.
Конструкция провода ПВ3
Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.
Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.
Зависимость толщины проволок от гибкости провода ПВ3
Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.
В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.
Провод ПВ3 95
А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.
Номинальные параметры изоляции провода ПВ3
Следующим важным элементом в конструкции провода является изоляция
Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.
Стандартные расцветки провода ПВ3
Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.
Сфера применения
Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.
Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.
Также он может применяться для создания перемычек.
ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.
При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.
Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.
На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.
При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.
Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.
Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 — пятый.
Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)
Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.
Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.
| Установочный кабель ПВ-1 (ПуВ) | |
| Установочные кабели ПВ-3(ПуГВ) | |
| Установочные кабели ППВ |
Конструкция
- Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
- Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
- Изоляция — ПВХ пластикат.

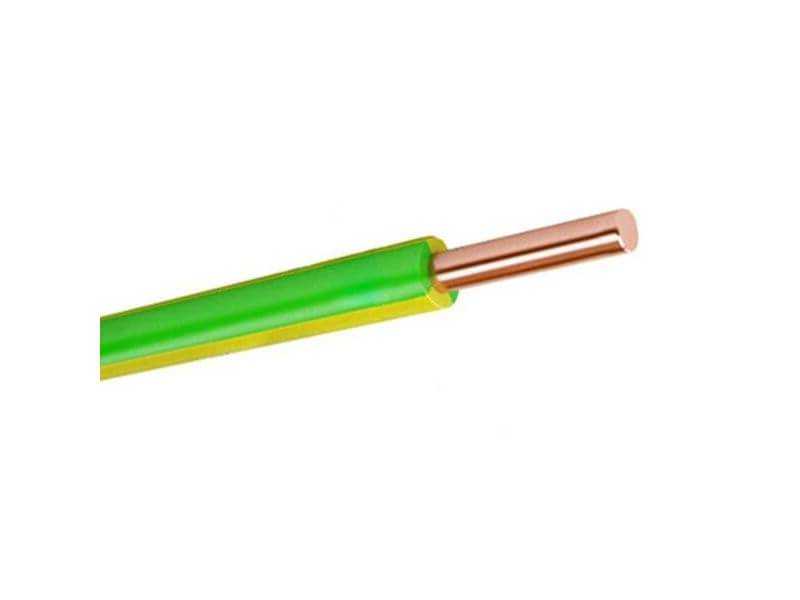

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.
Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.
Технические и эксплуатационные характеристики
| Температура окружающей среды при эксплуатации | от +70ºС до -50ºС |
| Относительная влажность воздуха (при tº +35ºС) | 100% |
| Предельно допустимая tº нагрева жил при эксплуатации | +70ºС |
| Минимальная tº прокладки кабеля без предварительного подогрева | — 15ºС |
| Минимально допустимый радиус изгиба при прокладке: | 5 диам. кабеля
10 диам. кабеля |
| Срок службы | 15 лет |
| Гарантийный срок эксплуатации | 2 года |
Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.
Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.
Установочные кабели соответствуют требованиям ГОСТ 6323-79
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
| ПВ 1(ПуВ) | ПВ 3 (ПуГВ) | ПВ 4 | ПВ 1(ПуВ) | ПВ 3 (ПуГВ) | ПВ 4 | |
| 0,5 | 2,0 | 2,1 | 2,14 | 8,0 | 8,49 | 8,7 |
| 0,75 | 2,2 | 2,3 | 2,4 | 10,5 | 11,4 | 11,7 |
| 1,0 | 2,3 | 2,5 | 2,5 | 13,2 | 13,8 | 14,3 |
| 1,5 | 2,8 | 3,0 | 3,1 | 19,3 | 20,5 | 20,9 |
| 2,5 | 3,4 | 3,7 | 3,9 | 30,7 | 34,4 | 34,9 |
| 4,0 | 3,9 | 4,2 | 4,6 | 45,5 | 49,4 | 50,3 |
| 6,0 | 4,4 | 4,8 | 5,3 | 65,0 | 72,2 | 71,4 |
| 10,0 | 5,6 | 6,0 | — | 108 | 113 | — |
| 16,0 | 7,1 | 7,8 | — | 173 | 179 | — |
| 25,0 | 8,76 | 9,6 | — | 268 | 278 | — |
| 35,0 | 9,90 | 11,1 | — | 362 | 383 | — |
| 50,0 | 11,7 | 13,0 | — | 498 | 526 | — |
| 70,0 | 13,4 | 15,4 | — | 690 | 730 | — |
| 95,0 | 15,7 | 18,0 | — | 955 | 1005 | — |
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| ППВ | ||
| 2х1,5 | 2,8х6,6 | 39,8 |
| 2х2,5 | 3,4х7,8 | 62,7 |
| 2х4,0 | 3,9х8,8 | 92,3 |
| 3х1,5 | 2,8х10,4 | 60,1 |
| 3х2,5 | 3,4х12,2 | 94,3 |
| 3х4,0 | 3,9х13,7 | 139 |
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Контроль качества провода ПВ 3
В процессе эксплуатации провода могут возникнуть сомнения, соответствуют ли заявленные маркировкой параметры реальным показателям проводных изделий. Для проверки качества ПУГВ используются несколько методов тестирования кабеля.
Визуальный
Проверить правильность указанной маркировки, количество жил в жиле, цвет ПВХ изоляции. Также осматривают углы ПУГВ на предмет повреждения оболочки провода. Измерьте толщину изоляции, наружный диаметр и сверьте с паспортными данными.
Чтобы проверить сечение жилы, измерьте толщину проволоки микрометром. Затем расчет производится по формуле:
0,785dpr2N, где N — количество жил в сердечнике, dpr — диаметр каждой жилы.
Электроизмерительный
Измерьте сопротивление проводника. Измерение производится омметром на отрезке провода определенной длины. Затем производится пересчет на 1 км длины кабеля, и полученный показатель сравнивается с паспортными данными.
Дополнительная информация. Если есть маркировка — GD3, значит, резьба соответствует марке PV 3. GD3 — импортный аналог отечественного продукта.
Проверка при покупке
При приобретении провода необходимо проверить соответствие параметров сечения
Производители редко придерживаются установленных норм ГОСТов и ТУ. Поэтому рынок электротехнических товаров наполнен поддельными изделиями. В большинстве случаев такие провода приводят к замыканиям, скачкам напряжения, возгораниям. Поэтому перед покупкой необходимо тщательно проверять упаковку, производителя, магазин (поставщика).
Основные рекомендации:
- выбирать товары с маркировкой ГОСТа — обозначение стоит в конце ряда символов на кабеле;
- на упаковочном материале должна быть специальная наклейка;
- маркировочные символы должны располагаться по длине кабеля — средний шаг – 0,5м;
- проверить соответствие параметров сечения — можно с помощью штангенциркуля;
- проверить документацию – продавец обязан предоставить сертификаты, подтверждающие качество изделий.
Профессионалы рекомендуют периодически проверять работу кабеля с помощью силовых испытаний.
Как правильно выбрать провод ПВ 3 ГОСТ
При приобретении провода его требуется протестировать, в ходе такого теста можно выявить его электрические и физические характеристики, а также определить потенциальные сферы применения. В процессе выбора необходимо протестировать такие параметры:
- конфигурация и размеры;
- сопротивление жил току;
- проверка напряжением;
- выявления сопротивления слоя изоляционного материала;
- проверка маркировки и надежности упаковки.
Также требуется осуществлять регулярное тестирование провода, в результате которого можно сделать выводы о технических параметрах в ходе эксплуатации:
- сопротивление жилы для проведения электротока;
- стойкость к изгибам и ударам при низкой температуре;
- прочность и стойкость к разрывам;
- тепловые удары;
- термоустойчивость к повышению и понижению градусов окружающей среды.
Тесты проводятся в соответствии с ГОСТ 6323 и нормативными актами для данного типа провода. Тестирование соответствия описания и технических параметров в ходе эксплуатации проводят специальные организации в соответствии с техническими требованиями.
Покупатель в процессе выбора должен принимать во внимание размеры провода, которые можно рассчитать посредством штангенциркуля. Также рекомендуется замерить сопротивление жилы кабеля: для этого отрезается кусок провода и замеряется
Для проверки изоляционного слоя можно замерить толщину слоя и проверить легкость снятия. В процессе выбора нужно обратить внимание на совпадение маркировки провода с маркировкой бухты, на которой должна присутствовать маркировка изготовителя. На кабеле маркировка наносится через каждые 45-50 см.
Итак, ПВ 3 является оптимальным решением практически для любой электротехнической задачи в быту или производственном использовании. По комбинации стоимости и качества он станет идеальным решением для большинства помещений.
