Индикатор скрытой проводки: устройство и схемы детекторов для обнаружения электропроводки

Как не попасть в проводку при сверлении стен и потолка

Необходимость сверления стен возникает достаточно часто. Например, нужно повесить картину, кухонные шкафчики, установить новую люстру или же выполнить монтаж натяжного потолка. Нередко при сверлении стены перфоратором домашние мастера и горе-электрики умудряются повредить электропроводку. В лучшем случае сработает автомат в щитке и придется отремонтировать поврежденный участок. Однако, если защитная автоматика не предусмотрена, случайное попадание в силовой кабель под напряжением может закончиться летальным исходом. В этой статье мы расскажем читателям сайта samelectrik.ru, как не попасть в проводку при сверлении стен и потолка, рассмотрев наиболее простые способы обнаружения электрических проводов.

Стены
Потолок

Стены

Со стенами дела обстоят намного легче, т.к. можно опираясь на логику и общепринятые стандарты определить, где проходит проводка, благодаря чему можно избежать попадания в нее перфоратором. Итак, как правило, кабельная линия проходит параллельно под потолком на расстоянии 15 см от него и спускается вниз к электрическим точкам под прямым углом, как показано на фото ниже:

Чтобы не попасть в электропроводку при сверлении достаточно обнаружить распределительные коробки в стенах (это можно сделать невооруженным глазом), что покажет точную высоту прохождения проводов. После этого вам нужно просмотреть, где находятся розетки, выключатели, электрощиток. От всех этих точек кабель поднимается вверх, поэтому над ними лучше не сверлить стену, иначе шанс попасть в проводку будет практически 100%.

Если же вам не удалось таким способом определить местонахождение электрической линии в квартире либо доме, лучше использовать специальный детектор. Существуют недорогие приборы для поиска скрытой проводки. Точность у них, конечно же, не на высшем уровне, однако с погрешностью 10-15 см можно отыскать провода в стене, что позволит избежать попадания в них сверлом.

Если же вам нужно просто повесить телевизор на стену или осуществить монтаж кухни (имеется в виду подвесных шкафчиков), покупать детектор не целесообразно. В этом случае рекомендуем сделать металлоискатель своими руками. Простой самодельный прибор также покажет примерное местонахождение проводки.

Потолок

Желание не задеть проводку при сверлении потолка возникает чаще всего во время установки люстры

Если крюк для подвешивания светильника не предусмотрен, но провода выведены для подключения, тут в первую очередь важно знать следующее:

В панельных домах чаще всего кабели по потолку проводят в пустотах, поэтому чтобы не попасть в проводку при сверлении плиты, рекомендуем изначально немного расковырять место вывода проводов. Так вы увидите, куда они идут, и сможете отступить на безопасное расстояние. Дырку в последующем можно заштукатурить, к тому же, тарелка от люстры скроет все дефекты.
Если перекрытие из монолита, то, как правило, электропроводка к люстре заводится вертикально от расположенного выше этажа, поэтому нужно отступить немного от выведенных проводов и просверлить отверстие.

Для чего нужно знать разводку электропроводов в доме

Часто, в процессе ремонта дома или квартиры необходимо просверлить отверстие в стене. Например, чтобы закрепить обрешетку для гипсокартона. Бывает необходимо проштробить стены, чтобы проложить водопроводные трубы.

Да даже для того, чтобы просто повесить шкаф или какую-либо полку, перевесить картину или настенные часы — в любом случае надо сверлить отверстия в стене.

При этом важно не попасть сверлом в провода в стене – этим можно серьезно повредить как саму проводку, так и инструмент, не говоря уже о здоровье. Чтобы этого не случилось, необходимо знать схему разводки электропроводки в доме

Малогабаритный металлодетектор

Главной особенностью сигнализатора данного типа является отсутствие необходимости в намотке катушки индуктивности, поскольку элемент заменен обмоткой реле. Изделие функционирует по принципу подсчета разностной частоты на двух генераторах. Один из генераторов будет менять частоту колебаний при сближении с объектом, внутри которого есть скрытый металлический предмет.

Основными компонентами являются генераторы LC и RC. К ним добавляют смеситель, компаратор и два каскада — выходной и буферный. Частота работы обоих генераторов приблизительно одинаковая. После прохождения через смеситель на выходе появляются три частоты. Последняя представляет собой разность двух предыдущих. Специальный фильтр высчитывает эту разность и подает сигнал на компаратор, который создает меандр с той же частотой. Формируются импульсы, которые человек слышит в виде потрескиваний. Частота звука такого потрескивания позволяет обнаружить проводку.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

сильные магнитные и электрические поля;
наличие посторонних металлических предметов разных размеров;
влажность стены и ее токопроводящие свойства;
проложенные поблизости другие скрытые провода;
наводки напряжения;
другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Схемы самоделок

Можно придумать много вариантов исполнения детектора скрытой проводки. Схемы одних устройств простые и понятные для школьника, схемы других доступны для бывалого электротехника.

Они отличаются между собой количеством и видами элементов: смотрите, что есть у вас на руках, и исходя из этого выбирайте схему.

Схема со звуковым индикатором

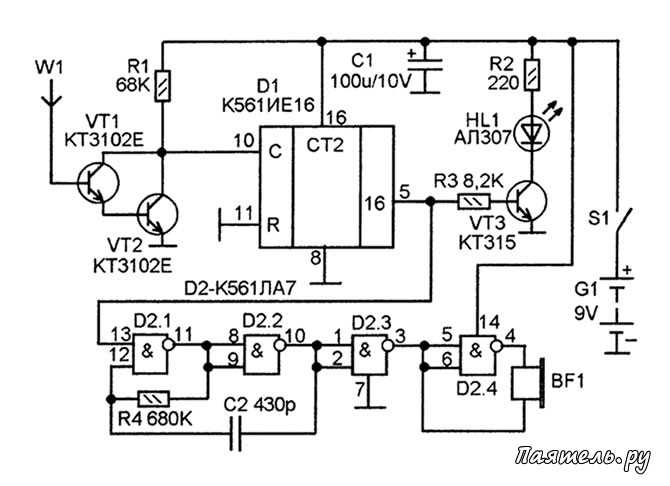

Данный бесконтактный индикатор скрытой проводки базируется на микросхеме К561ЛА7. Чтобы уберечь ее от высокого напряжения, созданного статическим электричеством, потребуется резистор в 1 МОм (на схеме R1). Питается устройство от кроны (9В). В качестве антенны подойдет медная проволока или любой металлический стержень длиной от 5 до 15 см. Золотая середина – 10 см

Важно, чтобы проволока не прогибалась под собственным весом

Если поднести собранное устройство к проводу под напряжением, то будет слышен звук, напоминающий треск. Это возможно благодаря наличию пьезоизлучателя (на схеме ЗП-3), увеличивающему громкость. Искать этим детектором можно не только скрытую проводку, но и перегоревшую лампочку в гирлянде. Узнать о ее расположении можно по тому, что возле нее треск прекращается.

Схема со звуковым и световым индикатором

Это устройство может питаться от батареек напряжением от 3 до 12 В. Для ограничения тока использован резистор R1, сопротивление которого не должно опускаться ниже 50 МОм. Но для светодиода (обозначен АЛ307) такого резистора не предусмотрено: он не нужен, потому что используемая микросхема (К561ЛА7) сделает все сама.

При приближении искателя к проводу под напряжением будет слышен не только шум, но и будет загораться светодиод. Двойная индикация надежнее.

Двухэлементный индикатор

Вам понадобится только микросхема и светодиод. Для сборки подойдут DD1 и HL1 соответственно. Вся цель работы заключается в том, чтобы соединить выводы микросхемы так, чтобы получилось три инвертора в цепочке. Такой искатель скрытой проводки своими руками усиливает токи, которые наводит на устройство поле переменного тока в проводах, скрытых стеной. В результате при приближении к проводке загорается светодиодная лампочка, и при удалении или разрыве цепи – гаснет.

Вариантов исполнения 2:

Соединить выводы: 3-ий – с 8-ым и 13-ым, 2-ой – с 10-ым, 4-ый – с 7-ым и 9-ым, 1-ый – с 5-ым, 11-ый – с 14-ым;
Соединить выводы: 3-ий – с 8-ым, 10-ым и 13-ым, 1-ый – с 5-ым и 12-ым, 2-ой – с 11-ым и 14-ым, 4-ый – с 7-ым и 9-ым.

Детектор на микроконтроллере

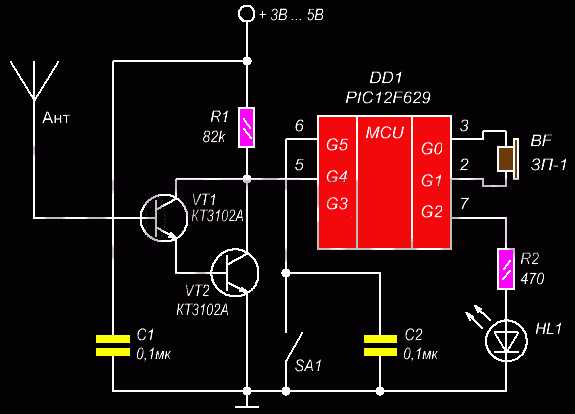

На этой схеме представлен искатель скрытой проводки на микроконтроллере PIC12F629. Его действие основано на чувствительности к магнитному полю, создаваемого током с проводником, скрытым в стене. В зависимости от того, какой способ индикации вы предпочитаете (свет или звук), вы можете включать в схему пьезоизлучатель или светодиодную лампочку. Поэтому об обнаружении магнитного поля скрытой проводки вы узнаете по загоревшей лампочке или характерному треску.

Данное устройство имеет неоспоримое преимущество: оно реагирует только на частоту 50 Гц – это частота переменного тока. Ошибочное срабатывание сигнала исключается: магнитное поле от источника с частотой меньше или больше указанной приводить в действие прибор не будет.

Сигнализатор скрытой проводки без батареек

Детектор скрытой проводки своими руками, схема которого представлена выше, в качестве источника питания использует саму сеть. Это стало возможным благодаря использованию конденсатора с большой емкостью (на схеме С1). Зарядить его можно путем подключения прибора в сеть. Заряженный конденсатор выдает напряжение 6-10 В. Причем от его значения зависит только яркость светодиода, чувствительность прибора от этого не падает.

Промышленные схемы профессиональных детекторов и их аналоги для самоделок

Изготовить в домашних условиях «Дятла»? Можно. Но он сложен в сборке, в которую включено множество элементов. А от вашей внимательности при прочтении схемы и точности исполнения будет зависеть качество работы аналога. Ниже приведены 2 схемы: первая промышленная, вторая – для самодельного «Дятла» (кликните по ним для увеличения).

Вы можете воспроизвести и YADITE 8848, варианты исполнения которого также приведены на двух электросхемах (также по клику увеличиваются).

Схема детектора сгоревшей лампы

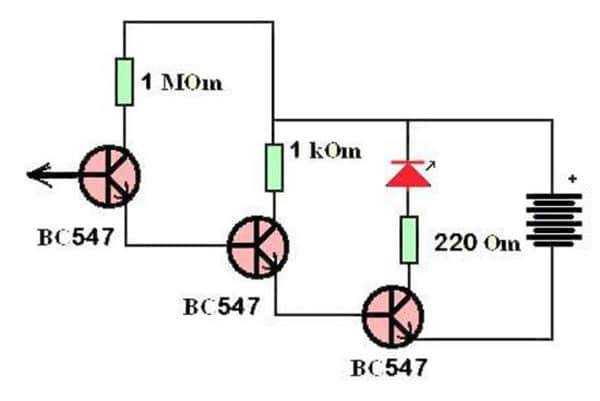

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

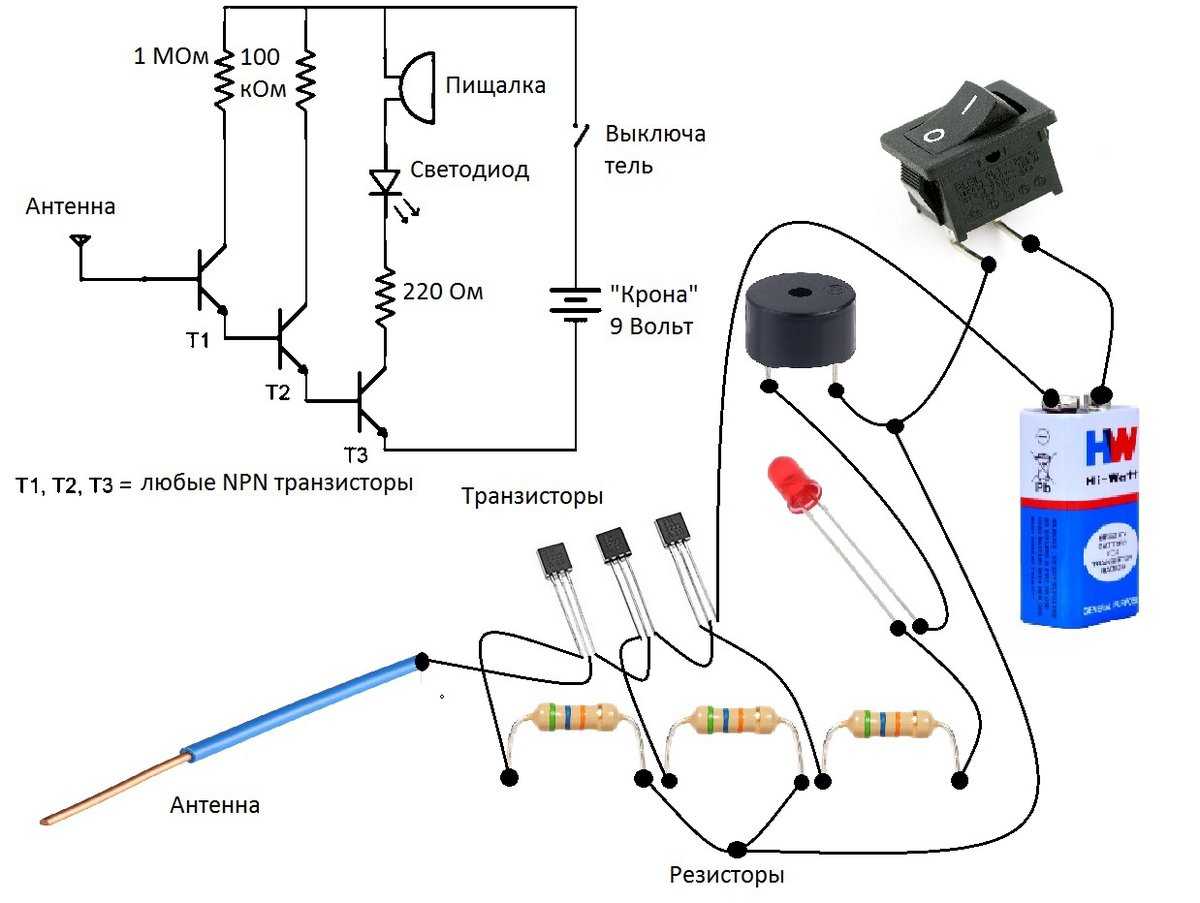

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

↑ Доработанная схема детектора скрытой проводки

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.Прибор видит приблизительно на 30 — 50 мм в стене.

Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Комбинированный искатель скрытой проводки

Этот прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);

Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2 с детектором на диоде КД522 (VD1);

Диод КД522

Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);

Микросхемы К140 УД 12 на плате

Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
Генератора звуковой частоты на двух оставшихся элементах микросхемы;
Пьезокерамического излучателя ЗП-1 (ВА 1).

Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход. Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Собранный прибор в действии

Схема детектора скрытой проводки

Эта небольшая схема поможет также отследить линию провода под напряжением 220 В в стене. Транзистор FET подключен к емкостному датчику (который обычно представляет собой простую металлическую пластину). Когда держите датчик близко к стене, светодиод будет показывать поток электронов вокруг того места, где он обнаруживает провод. Работает от 9 В.

Аналогичная схема работает уже лет 10 — установлена в корпусе пластикового фонарика, который еще имеет два кабеля и выполняет функцию адаптера. Она позволяет определить, подключено ли данное устройство к защитному проводнику, если поднесете антенну, например, к корпусу стиральной машины, загорится светодиод.

На сплошном кабеле, например от удлинителя (длина не имеет значения), можно с точностью до 1 см определить разрыв отдельных проводов — только кабель должен быть сухим!

Конечно на поиск скрытой проводки в стене влияет толщина штукатурки, тип, влажность и краска также имеют значение. Под плиткой в ванной детектор слегка светится над кабелем. У компьютера светодиод горит примерно на расстоянии 15 см от корпуса ПК, монитора. Если весь комплект — компьютер, монитор подключен к защитному заземляемому проводнику, можете прижать даже антенну в контакт к этим устройствам и ничего не загорится.

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Схема детектора обрыва проводки

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

уменьшить напряжение питания батареи;
соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.
