Usb розетка legrand: установка своими руками

USB розетки типа A и С

USB-розетка — очень удобная штука, позволяет поставить гаджет на зарядку напрямую в розетку без зарядного устройство. Но возникает несколько сложностей. Во-первых, существует несколько стандартов быстрой зарядки, поддержку которых обычно не встретишь у USB розетки. А недавно добавилось ещё во-вторых: для зарядки устройств может использоваться не только кабель со штекером USB-A, но и USB-C.

Вот как выглядят штекеры USB-A и USB-C:

Есть ещё USB-B, это квадратный разъём, он обычно используется для подключения принтера по USB. Для зарядки не используется.

До середины 2021 года сложностей не было, так как все кабели для зарядки любых устройств с одной стороны имели штекер USB-A, а с другой стороны штекер того типа, какой вставляется в телефон. Соответственно, все зарядные устройства имели разъёмы типа USB-A.

И USB розетки тоже имели разъёмы USB-A.

Но теперь в комплекте со смартфонами встречается кабель, для которого требуется зарядное устройство со штекером USB-C. Вот кабель зарядки iPhone 12:

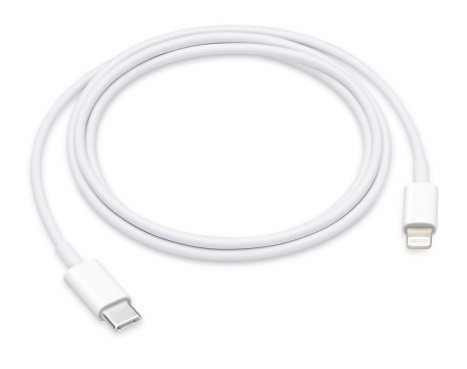

С одной стороны Lightning, с другой USB-C. У новых моделей Samsung кабель зарядки USB-C — USB-C. Для магнитной зарядки Mag Safe кабель такой же.

Разумеется, сразу начали выпускаться универсальные зарядные устройства, powerbank и автомобильные зарядки с разъёмами как USB-A, так и USB-C.

Разумеется, если у вас полно зарядок с разъёмом USB-A, никто не мешает использовать для зарядки соответствующие кабели, а не те, которые идут в комплекте с новыми смартфонами. Но если покупать USB розетки только предстоит, то можно задуматься о том, какой разъём понадобится.

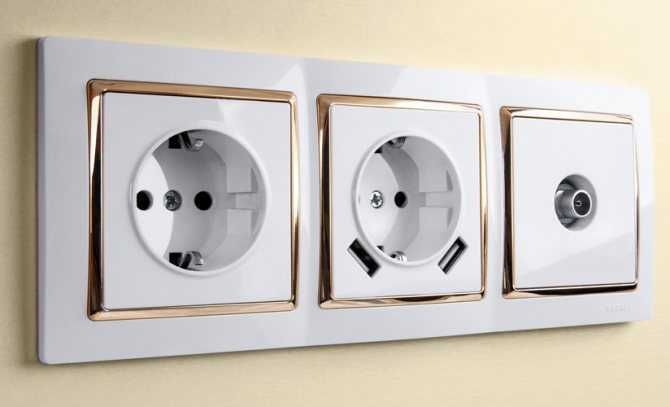

Почти во всех популярных коллекциях розеток можно найти как розетки типа A, так и типа C и комбинированные — один разъём A, второй С. Вот Schneider.

А вот Legrand с USB-C.

У розеток типа С есть два преимущества:

У них больше ток зарядки. До 3000мА против 2200-2400 у типа А
Кабель в них можно вставлять любой стороной

Надо отметить, что заряжать ноутбук через USB розетку (разъём питания типа USB-C есть в современных ультрабуках, включая Macbook) в любом случае не получится, поскольку для ноутбуков требуется другое напряжение питания. Этот интерфейс называется Thunderbolt, розеток с ним я пока не встречал. Так что для зарядки ноутбуков нужно использовать их родное зарядное устройство, поэтому обычные электрические розетки в местах пользования ноутбуком нужны обязательно.

1, всего, сегодня

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера. Для многих современных устройств такого будет недостаточно

Для многих современных устройств такого будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

Решить такое может простая розетка с USB разъемами в одном корпусе. Всего несколько портов для техники по обе стороны кровати будет достаточно для решения данной проблемы.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Естественно, вы можете сделать розетку с USB своими руками, но стоит ли это делать? Если работа с паяльником и микросхемами для вас нормальная практика – то почему бы и не попробовать. В противном случае вы можете столкнуться не только с техническими проблемами, но и с эстетическими.

Розетка своими руками предусматривает так званое улучшение обычной, что само собой не было предусмотрено производителем. Кроме того, я видел случаи, когда обычную одинарную розетку превращали в такой аналог. О том, что выглядела она как чудовище можно даже не говорить.

Дело ведь в другом – разъем находился сразу под отверстиями для вилки. Другими словами, вставив в эту розетку вилку лампы вы уже теряете ее универсальность.

Вариантом получше может стать универсальная розетка, в функционал которой вы добавите USB порты. Здесь все будет больше упираться в аккуратность вашей работы, ведь глянцевый пластик, при распиливании, так легко повредить и поцарапать.

УСТАНОВКА РОЗЕТКИ В КАБЕЛЬ-КАНАЛЕ

1. В первую очередь необходимо отключить подачу электричества! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения в проводке. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

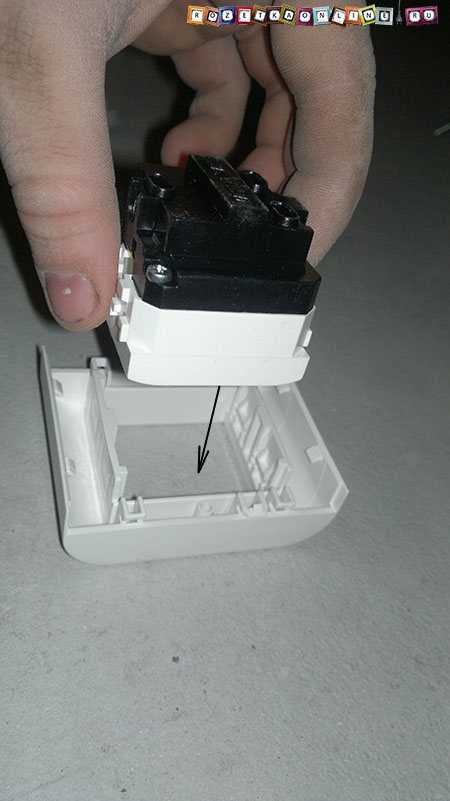

2. Фиксируем механизм розетки в рамке. Для этого необходимо поместить механизм розетки в рамку с тыльной стороны и надавить до щелчка,после чего они будут надежно скреплены друг с другом.

3. Вставляем суппорт в кабель канал , как показано на изображении ниже и выводим через него питающий кабель. Главная задача суппорта, не давать кабель каналу в месте его установки прогибаться.

4. Снимаем изоляцию с кабеля и зачищаем концы проводов примерно на 8-10мм.

5. Подготавливаем рамку. Конструкция рамки для розетки устанавливаемой в кабельном коробе, выполнена таким образом, что крышка закрывающая кабель-канал, частично заводится под рамку, тем самым скрывая соединение.

Изначально же, рамка выполнена цельной, без выемки для крышки магистрального кабель-канала. Это сделано для случаев, когда розетки устанавливаются блоком из несколько штук, впритык друг к другу, чтоб не было зазоров между рядом стоящими рамками розеток.

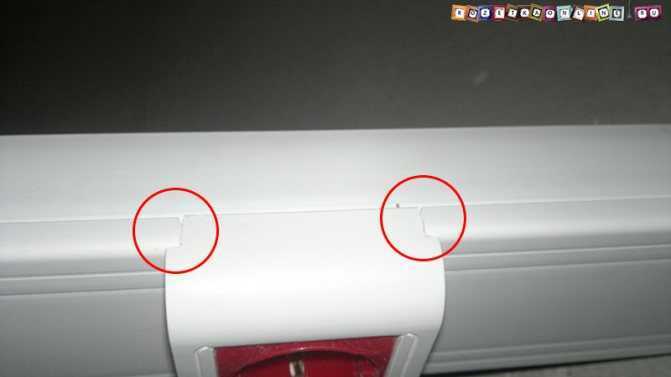

Поэтому у всех внешних сторон рамок (в местах куда будут заводиться крышки кабель канала) необходимо удалить эти заглушки, как показано на изображении ниже. В случае с установкой одиночной розетки, это нужно сделать с обеих сторон рамки.

Где не стоит покупать USB розетки?

Очень много при покупке таких розеток поступают от покупателей Леруа Мерлен. Покупатели жалуются, что розетки свистят, сложны в установке. Главным же недостатком этих розеток является то, что они не заряжают устройство, а разряжают. Конечно, гаджет показывает, что зарядка идёт, но на самом деле заряд ещё больше падает.

Стоит взглянуть на микросхему, чтобы определить её низкое качество. Оптрон на ней отсутствует, поэтому обратная связь проходит через допобмотку. Решение достаточно экономное, но качество изделия заметно падает.

Из-за нестабильности напряжения гаджет отказывается заряжаться. Причём это происходит через определённые промежутки времени. Во время скачков система заряжаемого телефона вроде бы видит ток, но из-за скачков воспринимает зарядку как угрозу и перестаёт его принимать. После чего некоторое время виснет и заново проделывает всю процедуру. В конечном итоге на распознавание и определение безопасности уходит больше энергии.

Фильтр помех также отсутствует. Просто испортите технику.

Источник

USB Розетка | В стену

Мобильные телефоны, цифровые камеры, навигационные приборы, планшетные компьютеры, mp3-плееры и много других мобильных устройств прочно вошли в нашу повседневную жизнь. Они весьма практичны и удобны, уже трудно представить, как без них можно обходиться.

К сожалению, за такую мобильность приходится платить – ведь заряда встроенных батарей хватает не на долго и периодически необходимо ставить устройства заряжаться. Для зарядки аккумуляторов чаще всего используют персональный компьютер, либо ноутбук, подключая мобильные устройства в разъемы USB с помощью специального кабеля. При этом зачастую на столах, кухонных шкафах, тумбах и даже просто на полу возникает большая путаница из проводов, что не просто некрасиво, но и небезопасно. В такой неразберихе тяжело быстро найти нужный кабель, приходится распутывать большой клубок из проводов в поисках подходящего штекера.

На помощь, в решении этой проблемы, к нам пришли производители электроустановочных изделий, предложив розетки с разъемами USB, простыми в установке и эксплуатации. Необходимо просто поместить штекер USB кабеля в такую розетку и процесс зарядки начнется. Кроме того, это решение электроэффективное, способствующее энергосбережению, ведь зарядка портативных устройств происходит без участия персонального компьютера или ноутбука, да и «кабельный салат» остается в ящике. А розетки оснащенные 2 разъемами USB – это двойной комфорт.

Так же благодаря тому, что в 2011г. Международный союз электросвязи утвердил стандарт, описывающий универсальное зарядное устройство для всех сотовых телефонов продающихся на территории ЕС, практически все мобильные телефоны теперь заряжаются именно через разъем USB.

Устройство USB розетки как визуально так и технически полностью совместимо с универсальным стандартом электроустановочного оборудования, она идеально интегрируется в существующую электросеть квартиры, при этом как уже была сказано в высшей степени энергоэффективна. Встроенный блок питания автоматически обеспечивает требуемый ток зарядки, за счет этого достигается совместимость с большинством устройств. При этом USB разъем выдает постоянный ток 700мА напряжением 5В и имеет удивительно низкое энергопотребление в режиме ожидания.

Установить USB розетку можно вместо обычных электроустановочных механизмов, к примеру, штепсельной розетки стандарта Schuko, используемой в России и ЕС.

Стандартная схема подключения USB розетки представлена на изображении ниже, как видите она максимально простая, используются только Фазный провод и Нулевой (Рабочий ноль).

Удобно подключать USB розетку через выключатель. При этом выключатель ставиться в разрыв фазного провода идущего к розетке и вы всегда имеете возможность выключать подачу энергии на USB розетку, когда в ней нет необходимости. Схема подключения USB розетки через выключатель представлена ниже.

Выбирать расположение USB розеток необходимо таким образом, чтобы рядом находились места для хранения заряжаемых устройств – например над прикроватными тумбами, рядом с журнальными столиками, полками, шкафами и т.д.

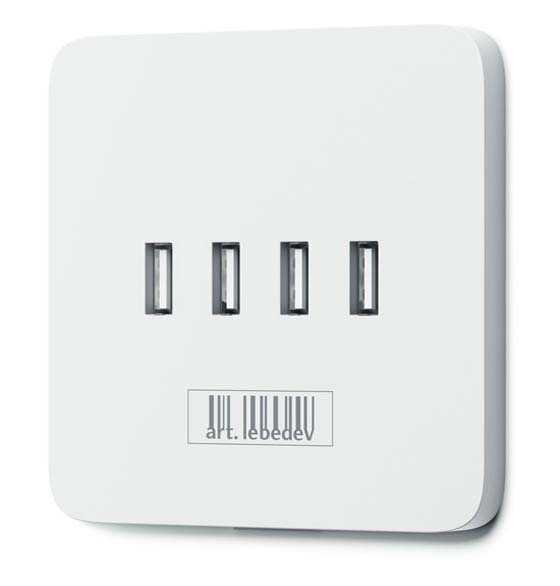

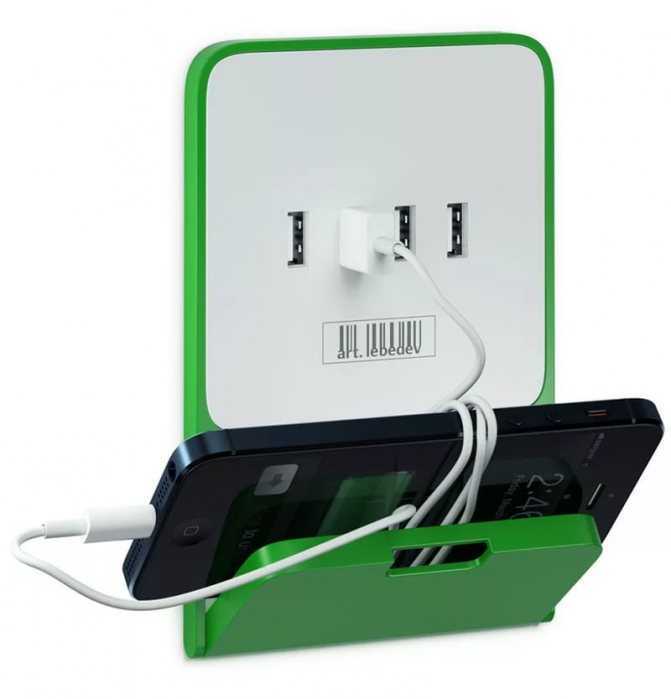

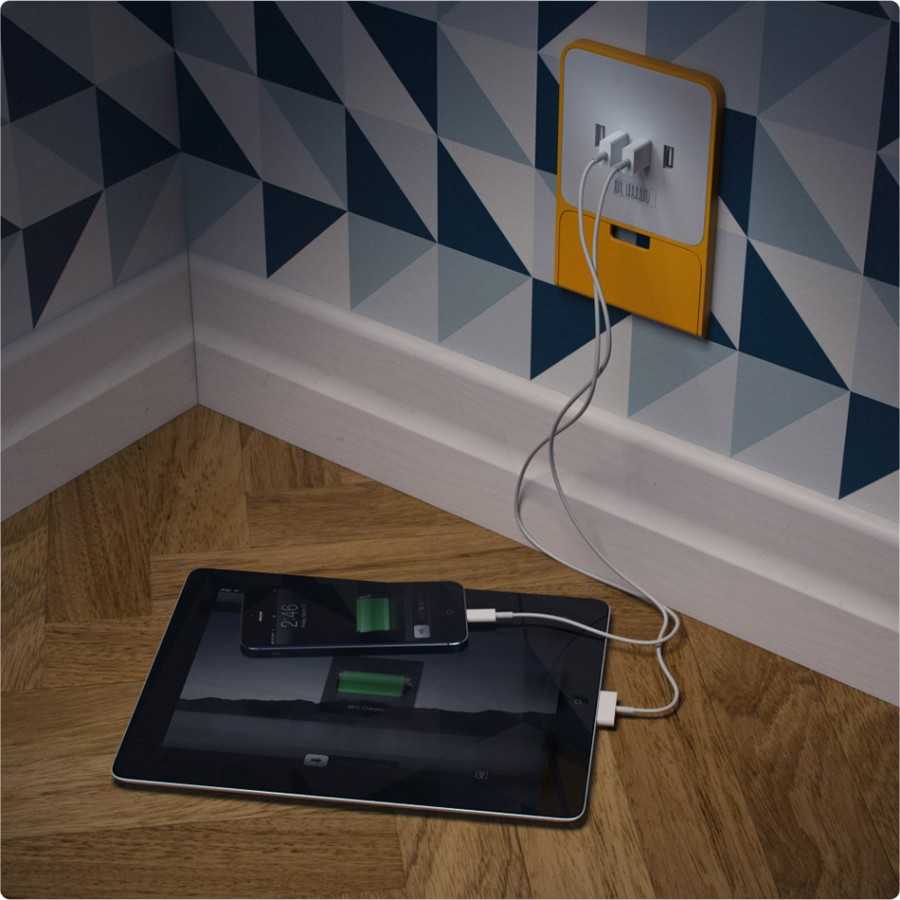

В настоящее время существуют различные модели USB розеток, как простые на один или два разъема, так и более сложные: с площадками для установки сотового телефона,

совмещенные в одном корпусе с розетками типа Schuko

со встроенным кабелем для подключения USB совместимых устройств.

USB розетки выпускаются для всех видов электропроводки: для внешней установки – накладные, для внутренней – встроенные, а так же для установки в кабеленесущие системы.

В скором времени, вероятно, USB розетки будут установлены повсеместно, наравне с другими компонентами элетроустановочного оборудования. Сейчас же они встречаются довольно редко, в основном из-за своей новизны и низкой информированности потребителей, несмотря на то, что большинство известных производителей розеток и выключателей уже включило механизмы USB розеток, во многие свои популярные модельные линейки.

Статья по теме: Чем покрасить бетонные стены в гараже

Собираясь делать ремонт, менять проводку или просто если есть желание улучшить пространство вокруг себя, обязательно обратите внимание на это решение – USB розетку, ведь теперь вы знаете насколько она может быть полезна и удобна в повседневной жизни

Виды usb-розеток

Розетки с usb разъемами состоит блока питания на 5 вольт, который спрятан внутри розетки и из самого разъема usb. Подобные устройства могут быть одинарными или иметь несколько usb-выходов.

Розетка с usb может быть установлена в любой части дома, а наличие разъёма этого стандарта позволяет заряжать любые мобильные гаджеты, не занимая основную розетку 220 В. Наиболее часто устанавливается двойная юсб розетка, которая позволяет осуществлять одновременное подключение двух гаджетов для зарядки.

Розетка для подключения юсб-гаджетов может быть внутренней конструкции и наружной. Какой именно вариант установить зависит от многих обстоятельств, и прежде всего, от того возможно ли произвести штробление стен с минимальными негативными последствиями для интерьера комнаты. При установке наружного устройства стена не подвергается штроблению или сверлению, но внешний вид такого электрического элемента значительно уступает розетке скрытого монтажа.

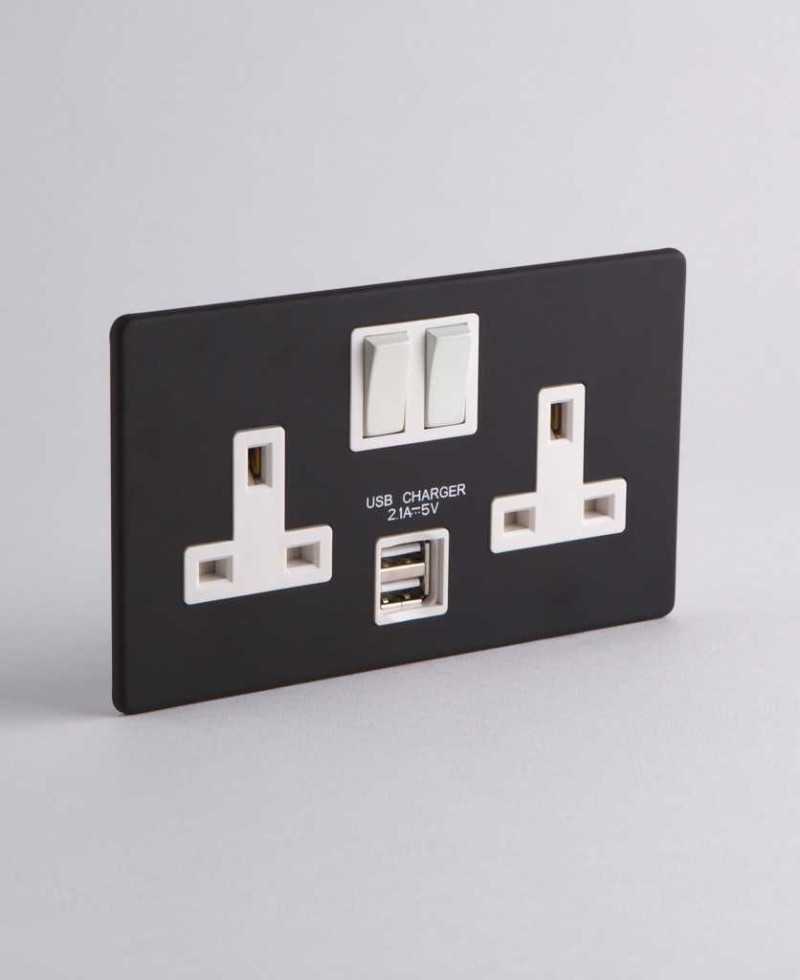

Если же у вас уже установлены электрические розетки закрытого типа, то вам можно заменить ее на совмещенную розетку электро и USB.

Такие розетки бывают и с несколькими электрическими входами.

Ну и необходимо упомянуть о блоках розеток, которые могут объединять и юсб розетки, и электрические и антенные или телефонные.

Основное количество розеток юсб, которые реализуются на рынке, не оборудованы выключателем. Такие устройства постоянно подключены к электрической сети. Но, несмотря на постоянное подключение, такие устройства в режиме «холостого хода», электроэнергии потребляют мизерное количество, но существует опасность выхода из строя устройства, если в доме имеются маленькие дети, которые могут засунуть в разъём юсб, какой-либо металлический предмет. Питающее напряжение таких изделий составляет не более 5 В постоянного тока, что является безопасной для жизни и здоровья человека величиной, но при возникновении короткого замыкания существенно повышается риск выхода устройства из строя.

Модели оснащённые выключателем, позволяют осуществить включение устройства, только когда это необходимо.

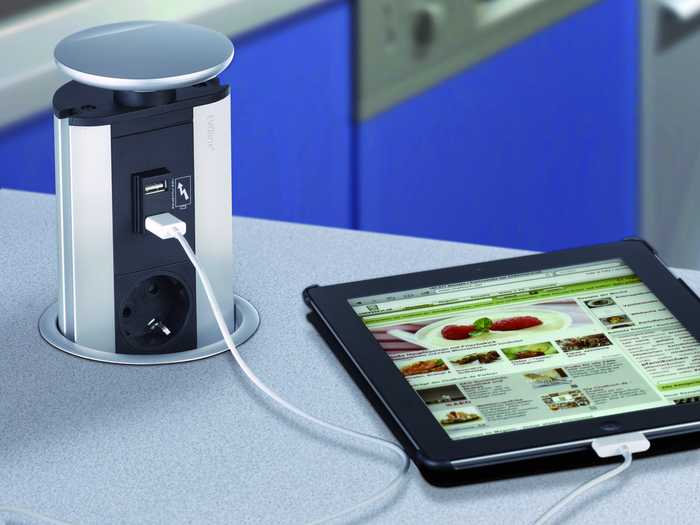

Есть и розетки, встраиваемые в мебель.

Или такая мебельная розетка.

Бывают и герметичные розетки.

Ну и как нам обойтись без автомобильного варианта юсб розеток.

Отдельной строкой стоят электрические удлинители с USB разъемами.

Так же есть розетки переходники. Их преимущества в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил USB-разъем, для зарядки гаджетов еще и выход на 220 вольт. Необходимо производить эти действия в другом помещении. Пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

При выборе розетки USB необходимо руководствоваться следующими критериями:

Сколько необходимо USB портов.
На какую силу тока они должен должны быть (бывают на 1 ампер для зарядки мобильных телефонов, или 2,1 ампера для более мощных потребителей, например планшета).
Какой вид розетки выбрать. Или переходник, или удлинитель, или что то комбинированное. Ну, тут кому что надо.
Какими дополнительными свойствами должно обладать устройство. Например, полочка для телефона.

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
В щитке обесточивают питающую линию.
Снимают изоляцию с проводников.
Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
Поместить розетку в технологическое место на стене.
Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
Установить декоративную накладку.
Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

https://youtube.com/watch?v=xwcAJp-lN44

Также возможно вам пригодится схема подключения USB-розетки:

Шаг 4: Подключение новой розетки

1.Выключите электроэнергию

Перед тем как начать подключение новой розетки Legrand, необходимо отключить электроэнергию, иначе можно получить удар током и повредить оборудование. Для отключения электроэнергии необходимо выключить автоматический выключатель/узо в электрической шкафу.

2.Откройте коробку розетки

Необходимо открыть коробку розетки Legrand, отсоединив крышку, используя соответствующий инструмент, например, отвертку.

3.Подключите провода к контактам розетки

Далее необходимо подключить провода к контактам розетки согласно инструкции. Красный провод подключается к контакту L, зеленый провод — к заземляющему контакту. Синий провод подключается к контакту N. Провода подключаются с помощью отвертки.

4.Закройте коробку розетки

После того, как провода подключены к контактам розетки Legrand, коробку розетки следует закрыть и закрепить ее в соответствующем месте.

5.Включите электроэнергию

Последний шаг — подключение электроэнергии. Безопасность важна, поэтому перед включением электроэнергии проверьте правильность подключения розетки Legrand и состояние проводов, затем включите автоматический выключатель/узо в электрической шкафу.

Что представляют собой розетки с USB?

В домах все чаще появляются розетки, которые имеют дополнительные разъемы. Постепенно к ним добавлялись порты для интернета, потом для аудио систем, и вот сейчас набирают популярности розетки с USB-портами.

В первую очередь, все выше названное – удобно. Это естественный порядок вещей, когда жизнь человека становиться удобнее, а быть проще. В таких условиях можно больше времени уделять более важным вещам. Я думаю, что ранее вы уже наталкивались на фото розетки с USB разъемом.

Причина их популяризации заключается в увеличении количества устройств, которые способны работать или получать заряд от таких разъемов. Сейчас от USB могут брать питание не только привычные гаджеты, но и различные лампы, часы, вентиляторы и тому подобное.

Установка

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Как поставить USB розетку?

Перед выполнением установочных работ ОБЯЗАТЕЛЬНО обесточьте помещение! Безопасность превыше всего! Данная инструкция нужна для монтажа розетки с внутренней конструкцией.

Вот следующая пошаговая инструкция к монтажу устройства:

Розетку следует устанавливать либо на месте штатной розетки, либо недалеко от неё. Иначе придётся тянуть провода до распределительной коробки и ломать стену на их пути.
Сделайте отверстие под размер устанавливаемого подрозетника.
Соедините её с фазовым и нулевым проводом с помощью винтовых затяжных клеммов. К клемме L подключите фазу, а к клемме N нуль. Всё как в обычной. Если же вы не знаете какой провод является фазовым, то воспользуйтесь отвёрткой-индикатором.
Вмонтируйте розетку и укрепите её в стене каким-нибудь раствором!
При наличии в системе клеммы РЕ нужно соединить её с проводом защитного заземления! Обязательно!
Затем наложите на месте зазором шпаклёвку и включите электросеть.

Попроще будет с установкой накладной usb розетки. Для неё потребуется провести внешний кабель-канал в месте предполагаемого монтажа. После правильного соединения клеммов с проводами кабеля розетка устанавливается на обычные дюпеля в стену.

Розетка USB своими руками

Человеческое творчество не стоит на месте. Технически творческие люди умудряются из простой электророзетки изготовить устройство с подключением интернета по проводной сети и WiFi.

Их творческое начало позволяет напичкать такие розетки датчиками движения, света и температурного режимов, а при необходимости и видеокамерой.

Для изготовления сетевой розетки USB используются:

узел контроля WiFi;
контакторное реле на шестнадцать ампер;
светодиод вкл/выкл;
блок питания на 5В;
розетка;
встраиваемая подрозеточная коробка.

Под светодиод просверливается отдельное отверстие на фасадной накладке розетки. Схема подключения элементов проста, находится просто в интернете.
