Как подключить и установить usb-розетку в квартире?

Выбор розетки

Не стоит волноваться о проблемах и сложностях, которые могут возникнуть во время использования такой розетки. Инструкции для розеток с USB портами не требуются – вставили кабель в розетку, подключили его к условному телефону и все, система работает.

Покупая розетку не поленитесь, уделите немного внимания изучению характеристик розетки, которую собираетесь купить. Их нужно сопоставить с устройствами в вашем доме, и их потребностями в питании.

Первую розетку с USB разъемами я купил к рабочему столу. Несколько телефонов, планшет, фотоаппарат, к которым в то время добавились беспроводные наушники и портативные батареи. Всему этому нужны либо USB разъемы, либо места в сетевом фильтре, которые и так уже заканчивались.

Проблема была в том, что купленная мной розетка выдавала меньше одного ампера на каждый разъем, из-за чего некоторые устройства заряжались очень долго. В общем, пришлось ее заменить, но опыт остался на всю жизнь. Выбирайте разумно.

• Оригинальный подарок папе на день рождения: интересные примеры с лучшим оформлением + видео советы

• Оригинальные варианты оформления подарков мужчине на день рождения: лучшие недорогие варианты + видео

• Как правильно и без труда можно хорошо почистить ковер самому в домашних условиях (фото)

Классификация USB розеток

Активное внедрение общего стандарта вызвало быстрое развитие различных видов розеток. Основными критериями, по которым может быть выполнена классификация таких изделий, являются:

1. Количество USB портов.
2. Величина тока, выдаваемого адаптерами.
3. Дополнительные функции, такие как подставка для мобильного телефона или возможность отключения разъемов.

Кроме уже привычных розеток, для установки которых необходимо наличие монтажной коробки, применение нашли изделия, представляющие собой, по сути, переходник, который позволяет запитать от стандартного штепсельного разъема одновременно бытовой потребитель и зарядное устройство.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Преимущества

1. Удобство, обеспечиваемое при эксплуатации мобильных устройств. Для их зарядки нет необходимости применять дополнительный адаптер. USB разъем позволяет заряжать аккумуляторы с помощью одного лишь data кабеля.
2. Простота монтажа. Процесс установки такого устройства не отличается от монтажа обычной точки подключения электроприборов.
3. Многообразие моделей позволяет без труда подобрать необходимое устройство, подходящее к интерьеру любого помещения.
4. Увеличенная скорость заряда аккумуляторов, достигаемая за счет повышенного тока, который выдается адаптером.
5. Возможность не занимать силовые разъемы розетки зарядными устройствами, а использовать их для подключения более мощных потребителей (только для устройств, имеющих силовые разъемы).

h3 2,0,0,0,0 —>

Недостатки

1. Некоторые производители, в числе которых и Apple, не перешли на стандартный интерфейс, в результате чего USB разъем не может быть использован для заряда аккумуляторов их производства.
2. Незначительное потребление тока даже при отключенных потребителях.

h2 3,0,0,0,0 —>

Розетка 220 В со встроенным USB зарядным устройством

Электрическая розетка со встроенными двумя портами USB, работающими как стандартное зарядное устройство — тестирование, схема и разборка прибора.

Как вы уже догадались, это обычная электрическая розетка на 220 вольт, которая дополнительно имеет встроенный источник питания 5 В / 2 А, позволяющий питать устройства через два USB-разъема, например им можете заряжать мобильный телефон, планшет или повербанк.

В продаже есть несколько различных типов подобных розеток. Есть версия на 1 А, 1,5 A и 2 A. Тут выбрана самая мощная версия 5V 2A.

Передняя часть имеет стандартные размеры, но, конечно, задняя немного больше за счёт платы импульсного преобразователя. Вот сравнение её со старой, которая стояла в стене до замены:

Около 30 мм глубины. Это неплохо, в большинство банок подойдет.

Белую фронтальную часть держит 4 пластиковых крючка-защёлки.

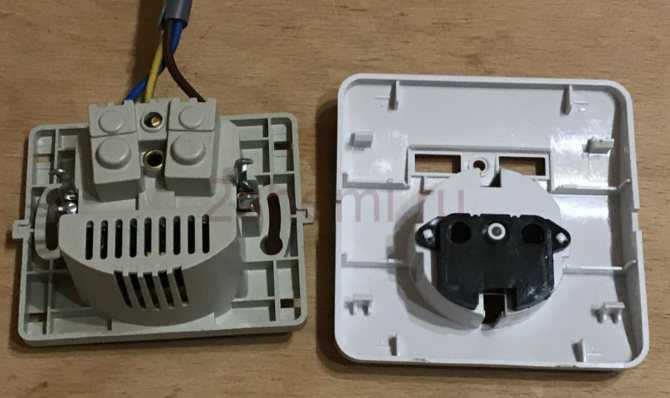

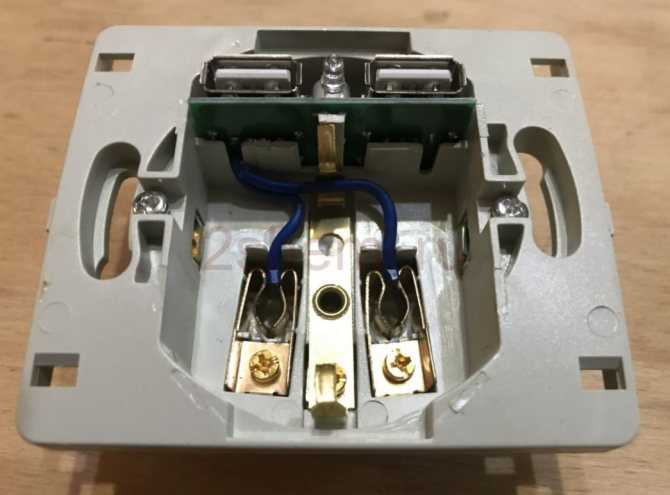

Вид после снятия крышки спереди:

Плата с импульсным источником питания может быть просто извлечена изнутри, хотя нужно быть осторожным с проводами, лучше аккуратно отодвинуть их отверткой:

Плата преобразователя 220/5 во всей красе. Некоторые элементы в SMD виде, некоторые в THT (сквозная сборка):

LED индикатор между портами USB горит постоянно при наличии сетевого напряжения. Весь блок питания собран по типичной топологии обратноходового преобразования напряжения.

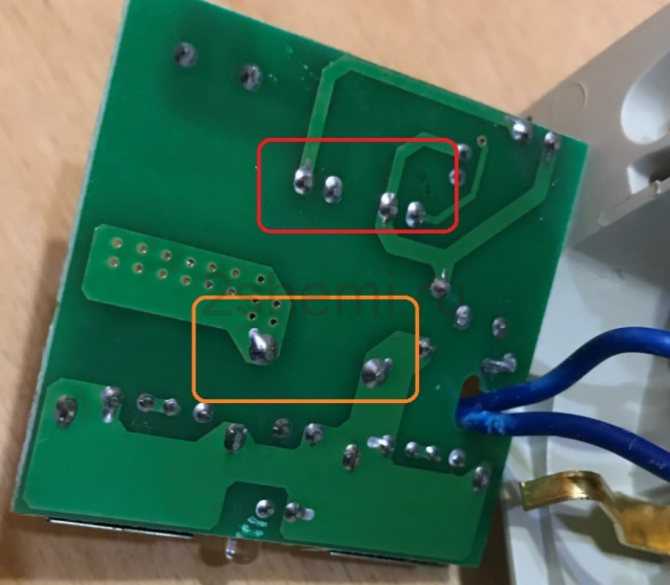

Вот расстояние между первичной и вторичной сторонами (изоляция от сети), однако в конечном итоге трудно оценить развязку, поскольку она также зависит от качества трансформатора.

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.

Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Статья по теме: Как клеить фотопанно на стену

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

Обратите внимание! В жилых помещениях принято монтировать розетки на высоте в 30 – 40 сантиметров от пола. Если же речь идет о ванной комнате, туалете, коридоре или другом помещении утилитарного предназначения, уровень расположения фурнитуры нужно выбирать, исходя из практической необходимости. При укладке проводов следует соблюдать некоторые правила:

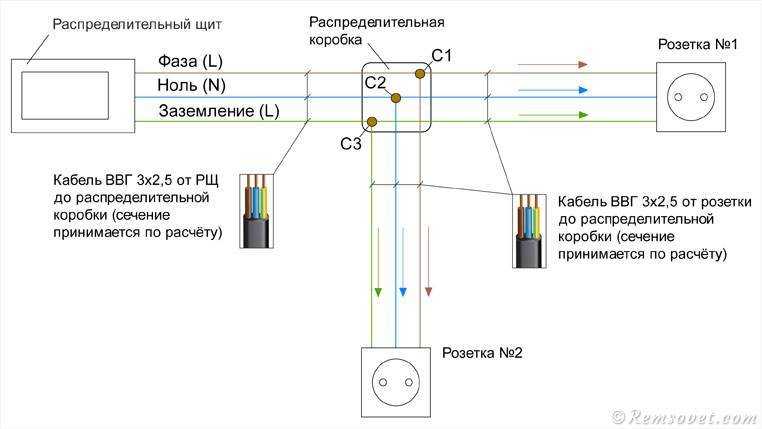

При укладке проводов следует соблюдать некоторые правила:

1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Инструменты и материалы

Установка розетки в стену подразумевает наличие следующих инструментов и материалов:

• приспособления для создания штроб (болгарка или штроборез);
• перфоратор для высверливания гнезд;
• коронка для работы с бетоном, победитовое сверло, насадка в виде лопатки;
• нож, кусачки, отвертка;
• шпатель;
• рулетка;
• гипс и алебастр;
• грунтовочный состав глубокого проникновения;
• подрозетник;
• провода;
• карандаш.

Отмечаем центр оси на стене, где будут проложены провода и размещены отверстия под розетки. Для выполнения этой работы используем карандаш и рулетку.

Если в дальнейшем понадобится монтаж смежных розеток или целого блока устройств, необходимо соблюдать определенную дистанцию между механизмами. Рекомендованный промежуток составляет 7,1 сантиметра (среднее межосевое расстояние подрозетников).

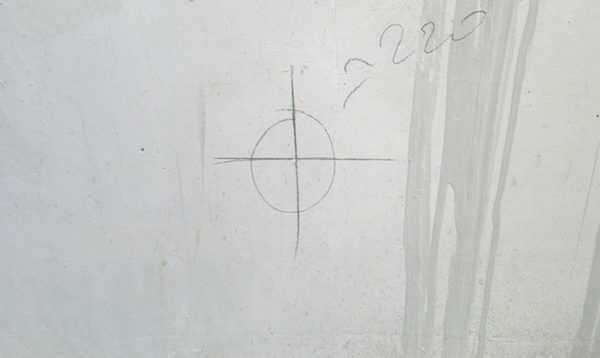

По центру рисуем 2 оси: вертикальную и горизонтальную. Линии должны быть достаточно длинными — это позволит осуществить установку подрозетника максимально ровно.

USB розетка для монтажа в стену, питание 220V

Цена: $4,67

Перейти в магазин

И снова здравствуйте. В продолжение эпопеи — зачем менять розетки на USB, предлагаю обзор розетки USB. Подбирали с полгода назад прикроватные розетки. Цель, заменить в спальне розетки 220V на USB, так как обычные более не нужны и избавится от многочисленных блоков питания зарядки самых различных устройств. Выбор сделали именно на такой модели, так как заявленная мощность 3 портов -10А, что хватит на самые прожорливые быстрые зарядки, светильники, и прочую USB периферию. Зачем отказываться от 220V смотреть здесь.

Ремарка для вновь прибывших. Товар не смотря на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным характеристикам, также у многих читателей блога есть опасения в безопасности данного устройства при работе от сети на постоянной основе. Данные опасения я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

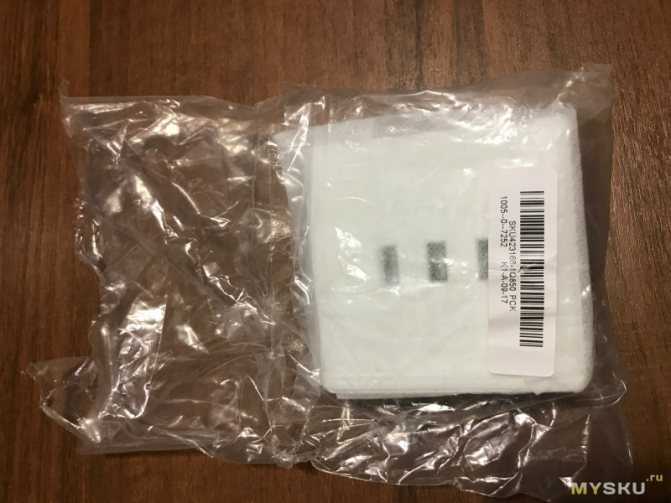

Шло долго, пришло в обычном пакете. внутри тряпочный пакетик и полиэтилен

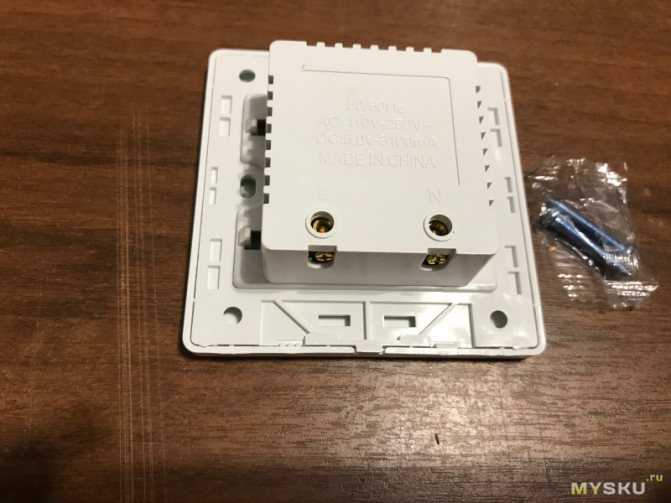

Вид спереди и сзади.

Немного разбираем.

Дальше разбирать не стану, пригодится для детской. Разобрал

На каждый порт — 2A, больше не держит, нагрузка падает. Также существенное падение напряжения аж до 4V.

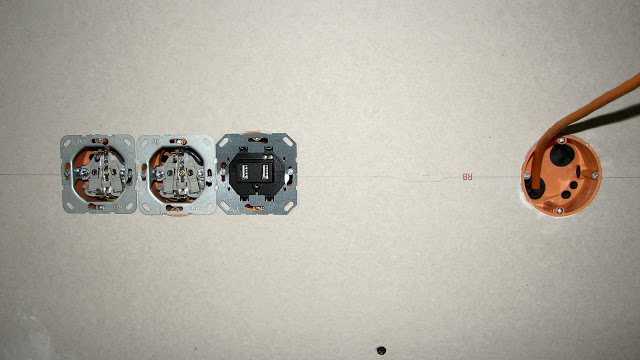

Место установки в стене, и полюбившиеся с прошлого обзора черви.

Пластик хороший, Квадрат сзади четко помещается без бубна в круглый стандартный стакан. Глубина посадки 2 см. Держится плотно. В комплекте саморезы для крепления к гипсе.

Заявленные характеристики не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А. В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка. По просьбе интересующихся свели к тому, что розетка не держит ток более 1,9А По заявкам производителя — 3,5. По факту — теперь склоняюсь больше к первому. Завтра будет 4 фото как меняется ток на айфоне при изменении сопротивления во втором порту.

Как своими руками сделать дома в стене?

Для установки понадобятся:

• обычная розетка;
• компактный блок зарядного устройства (желательно найти самый маленький);
• два коротких электропровода;
• короткий провод USB со штекером и гнездом;
• паяльник;
• отвёртка;
• клей или клеевой пистолет;
• острый нож;
• мелкая наждачная бумага.

Пошаговая инструкция по установке:

1. Разберите блок питания и распаяйте вилку. Нужна только плата от блока, сама вилка не пригодится.
2. Подпаяйте электропровода с одной стороны к освободившимся контактам на плате блока.
3. Зачистите от изоляции электропровода со свободной стороны. Вставьте их в зажимные отверстия.
4. Приклейте плату сверху или снизу внутреннего механизма электрической розетки так, чтобы она не упиралась в стенки отверстия стены при установке.
5. На декоративной крышке электрической розетки разметьте отверстие под гнездо USB кабеля. Аккуратно вырежьте его и обработайте полученную щель наждачной бумагой.
6. Вставьте гнездо USB кабеля заподлицо с декоративной панелью и приклейте его клеевым пистолетом.
7. Подсоедините USB провод к плате блока питания.
8. Подсоедините провода сети.
9. Установите полученную конструкцию в технологическое отверстие.

Важно
Запомните: любые самодельные устройства вы используете на свой страх и риск. Если знаний недостаточно, купите готовый вариант с USB гнездом.На нашем сайте рассказано не только об USB розетке, но и об обычной модели

Читайте о том, как ее установить, в том числе в гиспокартоне, подключить, заменить,перенести и отремонтировать

Если знаний недостаточно, купите готовый вариант с USB гнездом.На нашем сайте рассказано не только об USB розетке, но и об обычной модели. Читайте о том, как ее установить, в том числе в гиспокартоне, подключить, заменить,перенести и отремонтировать

Также из наших материалов вы узнаете о том, как установить розетку с заземлением, подключить 3 штуки и добавить еще одну к уже имеющимся у квартире.

Установка

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Что представляют собой розетки с USB?

В домах все чаще появляются розетки, которые имеют дополнительные разъемы. Постепенно к ним добавлялись порты для интернета, потом для аудио систем, и вот сейчас набирают популярности розетки с USB-портами.

В первую очередь, все выше названное – удобно. Это естественный порядок вещей, когда жизнь человека становиться удобнее, а быть проще. В таких условиях можно больше времени уделять более важным вещам. Я думаю, что ранее вы уже наталкивались на фото розетки с USB разъемом.

Причина их популяризации заключается в увеличении количества устройств, которые способны работать или получать заряд от таких разъемов. Сейчас от USB могут брать питание не только привычные гаджеты, но и различные лампы, часы, вентиляторы и тому подобное.

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.

Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Розетки с USB — как выбрать и где купить розетку с USB-портами для зарядки

Розетка с USB — еще один полезный гаджет для дома

Количество устройств, которые работают от сети, становится меньше, а вот те, что надо «питать» через USB — наоборот. Розетка с USB портом для зарядки сегодня не кажется чем-то надуманным, не так ли?

USB-розетка, или в нашей транскрипции «юсб-розетка», вещь полезная, а потому и существует в нескольких вариантах: розетка в стену с USB-портом.

Один из самых лаконичных вариантов: такие встраиваемые розетки монтируются в стену, и ничего лишнего не выпирает. Умелым рукам — дел минут на 15-20. Они встречаются с одним USB-портом:

Тем не менее, даже умелым рукам бывает банально лень что-то делать и переделывать. И, несмотря на то, что эстетика помещения пересматривается, в ходу розетки-переходники с USB. Или иными словами — разветвители. Чем удобно?

Промокоды со скидками на светильники

Во-первых, разветвитель можно держать там, где вам удобно и не зависеть от точки стены, в которую вмонтирована USB-розетка. Во-вторых, лишних действий делать не нужно: вставил в стандартную розетку переходник, вынул — если нужно. И все.

Такие USB-розетки есть в виде лаконичных кубов — их делает компания Allocacoc. Среди них популярностью пользуются как «кубики» без удлинителя, так и с удлинителем. Под USB целиком отдана одна из сторон.

Стоимость такого куба 990 рублей. Аналогичные розетки с USB есть и в виде удлинителей: корпус остается тот же, добавляется длина.

Такие розетки с USB стоят от 1290 рублей в зависимости от длины кабеля. Также есть не очень универсальный, под тонкие вилки — переходник с 2 USB-портами.

И, наконец, можно отметить разветвитель на 4 USB-порта, но без разъема под вилку.

Модели Allocacoc наиболее похожи по внешнему виду на «Розетку с USB». Также под этим наименованием могут выступать и некоторые другие устройства, так или иначе совмещающие разъемы USB с возможностью подключения стандартных вилок. Здесь в пример можно привести Xiaomi: два удлинителя на 3 и 6 розеток имеют три встроенных USB, один из которых — для быстрой зарядки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Распиновка USB кабеля: распайка и схема по цветам для 2.0, 3.0, микро и мини USB В этой статье я расскажу как самому подключить интернете розетку и приведу схему подключения, не прибегая к помощи специалиста. Спрашивайте, я на связи!

Конструкция розетки с USB

Конструкция такого электрооборудования может быть рассмотрена на примере изделия от компании legrand.

Основным его отличием от обыкновенной электрической розетки является наличие адаптера, позволяющего подавать напряжение 5 В на стандартный USB разъем. Адаптер подключается параллельно к силовым контактам розетки legrand. К рассматриваемой модели не предусмотрено подключение стандартных электроприборов к сети напряжением 220 В. Однако существуют изделия, в которых такая возможность сохранена.

В этом случае параллельное подключение адаптера позволяет исключить влияние мощных потребителей на процесс зарядки мобильного телефона или планшета. Благодаря повышенной величине тока, выдаваемого USB разъемом розетки legrand, достигается возможность быстрого заряда аккумуляторных батарей.

USB розетка для монтажа в стену, питание 220V

И снова здравствуйте. В продолжение эпопеи — зачем менять розетки на USB, предлагаю обзор розетки USB. Подбирали с полгода назад прикроватные розетки. Цель, заменить в спальне розетки 220V на USB, так как обычные более не нужны и избавится от многочисленных блоков питания зарядки самых различных устройств. Выбор сделали именно на такой модели, так как заявленная мощность 3 портов -10А, что хватит на самые прожорливые быстрые зарядки, светильники, и прочую USB периферию. Зачем отказываться от 220V смотреть здесь.

Ремарка для вновь прибывших. Товар не смотря на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным характеристикам, также у многих читателей блога есть опасения в безопасности данного устройства при работе от сети на постоянной основе. Данные опасения я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

Шло долго, пришло в обычном пакете. внутри тряпочный пакетик и полиэтилен

Вид спереди и сзади.

Немного разбираем.

Дальше разбирать не стану, пригодится для детской. Разобрал

На каждый порт — 2A, больше не держит, нагрузка падает. Также существенное падение напряжения аж до 4V.

Место установки в стене, и полюбившиеся с прошлого обзора черви.

Пластик хороший, Квадрат сзади четко помещается без бубна в круглый стандартный стакан. Глубина посадки 2 см. Держится плотно. В комплекте саморезы для крепления к гипсе.

Заявленные характеристики не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А. В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка. По просьбе интересующихся свели к тому, что розетка не держит ток более 1,9А По заявкам производителя — 3,5. По факту — теперь склоняюсь больше к первому. Завтра будет 4 фото как меняется ток на айфоне при изменении сопротивления во втором порту.

Виды USB розеток

Производители электроустановочного оборудования достаточно оперативно отреагировали на данное новшество. Сразу же появилось огромное количество USB розеток самых разнообразных модификаций и вариаций. Наибольшей признание сейчас получила встраиваемая USB розетка, но и другие модификации пользуются немалым спросом.

Виды USB розеток

Итак:

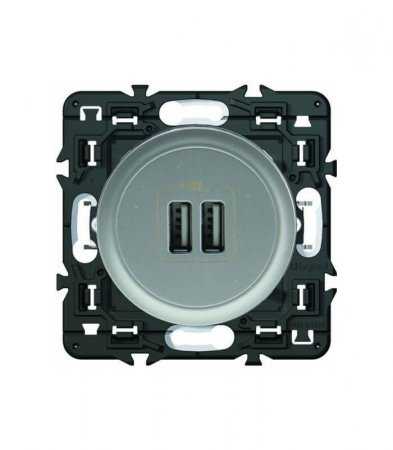

Встраиваемые USB розетки представляют собой единый блок, внутри которого расположен блок питания и от одного до четырех USB разъёмов, расположенных на лицевой панели. Визуально он практически не отличим от обычной силовой встраиваемой розетки.

К преимуществам такого вида розеток можно отнести удобство их использования, стационарность и привлекательный внешний вид. Из недостатков отмечают повышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не столь существенно и колеблется в пределах 0,1 – 0,5 Вт, но за месяц может набежать до 400Вт.

Дабы избежать установки выключателя и снизить энергопотребление, достаточно широко представлены обычные блоки питания с несколькими разъемами USB. Они вставляются в силовую розетку и обеспечивают возможность подключения сразу нескольких устройств.

Но в этом случае вы лишаетесь силовой розетки, что не всегда удачно. В этом случае вам потребуется розетка с ЮСБ разъемом, которая имеет как силовые, так и разъемы для зарядки. Обычно USB разъёмы вставляются сбоку, но в некоторых моделях они расположены рядом с силовыми контактами.

Недостатком такой розетки с USB является наличие дополнительных контактных соединений, что ограничивает ее использование для подключения мощных потребителей электроэнергии. Ну и в процессе эксплуатации такие розетки с USB не очень удобны.

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

• Современный дизайн и многообразие вариантов исполнения.
• Простота подключения розетки и эксплуатации.
• Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
• Возможность заряжать несколько устройств одновременно.
• Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
• Скорость зарядки.

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер. Отличие заключается в использованных материалах и конструктивных особенностях

При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской

Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Материалы по теме:

• Как сделать USB вентилятор из подручных средств
• Какие розетки за границей
• Для чего нужно УЗМ-51М и как его подключить

25.03.2020

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера

Для многих современных устройств такого будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

Внутренние розетки

Внутренняя или встраиваемая розетка USB имеется в широкой продажной сети. Но нужно помнить, что при установке такой розетки придется провести штробирование стен, а значит небольшой косметический ремонт. Поэтому установку таких розеток необходимо проводить на этапе строительства или текущего ремонта.

Также удобством таких розеток является, возможность встроить их в элементы мебели сохранив при этом ее изящность и красоту.

Отдельные типы таких розеток оборудованы выключателями. Такая конструктивная особенность, при наличии в доме детей младшего возраста, позволяет уберечь их от преждевременных поломок.

Подключение этих розеток не вызывает затруднения. На их тыльной стороне предусмотрены винтовые контакторы для соединения с проводами. К зажиму L подводится фаза, к N присоединяется нулевой проводник, к контакту PE корпус.

Виды usb-розеток

Розетки с usb разъемами состоит блока питания на 5 вольт, который спрятан внутри розетки и из самого разъема usb. Подобные устройства могут быть одинарными или иметь несколько usb-выходов.

Розетка с usb может быть установлена в любой части дома, а наличие разъёма этого стандарта позволяет заряжать любые мобильные гаджеты, не занимая основную розетку 220 В. Наиболее часто устанавливается двойная юсб розетка, которая позволяет осуществлять одновременное подключение двух гаджетов для зарядки.

Розетка для подключения юсб-гаджетов может быть внутренней конструкции и наружной. Какой именно вариант установить зависит от многих обстоятельств, и прежде всего, от того возможно ли произвести штробление стен с минимальными негативными последствиями для интерьера комнаты. При установке наружного устройства стена не подвергается штроблению или сверлению, но внешний вид такого электрического элемента значительно уступает розетке скрытого монтажа.

Если же у вас уже установлены электрические розетки закрытого типа, то вам можно заменить ее на совмещенную розетку электро и USB.

Такие розетки бывают и с несколькими электрическими входами.

Ну и необходимо упомянуть о блоках розеток, которые могут объединять и юсб розетки, и электрические и антенные или телефонные.

Основное количество розеток юсб, которые реализуются на рынке, не оборудованы выключателем. Такие устройства постоянно подключены к электрической сети. Но, несмотря на постоянное подключение, такие устройства в режиме «холостого хода», электроэнергии потребляют мизерное количество, но существует опасность выхода из строя устройства, если в доме имеются маленькие дети, которые могут засунуть в разъём юсб, какой-либо металлический предмет. Питающее напряжение таких изделий составляет не более 5 В постоянного тока, что является безопасной для жизни и здоровья человека величиной, но при возникновении короткого замыкания существенно повышается риск выхода устройства из строя.

Модели оснащённые выключателем, позволяют осуществить включение устройства, только когда это необходимо.

Бывают и герметичные розетки.

Отдельной строкой стоят электрические удлинители с USB разъемами.

Так же есть розетки переходники. Их преимущества в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил USB-разъем, для зарядки гаджетов еще и выход на 220 вольт. Необходимо производить эти действия в другом помещении. Пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

При выборе розетки USB необходимо руководствоваться следующими критериями:

1. Сколько необходимо USB портов.
2. На какую силу тока они должен должны быть (бывают на 1 ампер для зарядки мобильных телефонов, или 2,1 ампера для более мощных потребителей, например планшета).
3. Какой вид розетки выбрать. Или переходник, или удлинитель, или что то комбинированное. Ну, тут кому что надо.
4. Какими дополнительными свойствами должно обладать устройство. Например, полочка для телефона.

Как установить и подключить в помещении или машине?

Пошаговое руководство по установке:

1. Аккуратно проверьте провода фазовой отвёрткой.
2. Отключите напряжение в основном электрощите.
3. Отсоедините декоративную заглушку.
4. Очистите провода ножом от изоляции, соскоблите кончики металла от оксидной плёнки.
5. Вставьте провода в зажимные места, закрутите их болтами.
6. Установите розетку в технологическое отверстие в стене или в стакан.
7. Закрепите розетку по центру натяжными усами. Подтягивайте винты отвёрткой по очереди, чтобы конструкция встала ровно по центру.
8. Поставьте декоративную накладку на место.

1. Вставить в прикуриватель и оставить его на этом месте.
2. Разобрать блок и спрятать его микросхему под торпеду. Входные контакты запитать от дополнительных проводов от аккумулятора или самого прикуривателя. Докупить кабель USB и вывести его под торпедой в любое удобное место на приборной панели. Можно ещё пропустить провод под тоннелем авто и расположить гнездо на уровне коробки передач.

Совет
Если подсоединена розетка в автомобиле к аккумуляторной батарее, старайтесь не оставлять подключённых приборов в салоне авто. Иначе быстро сядет сам аккумулятор.

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.

Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео обязательно посмотрите:
