Правила выбора, размещения и монтажа розеток в ванной комнате

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

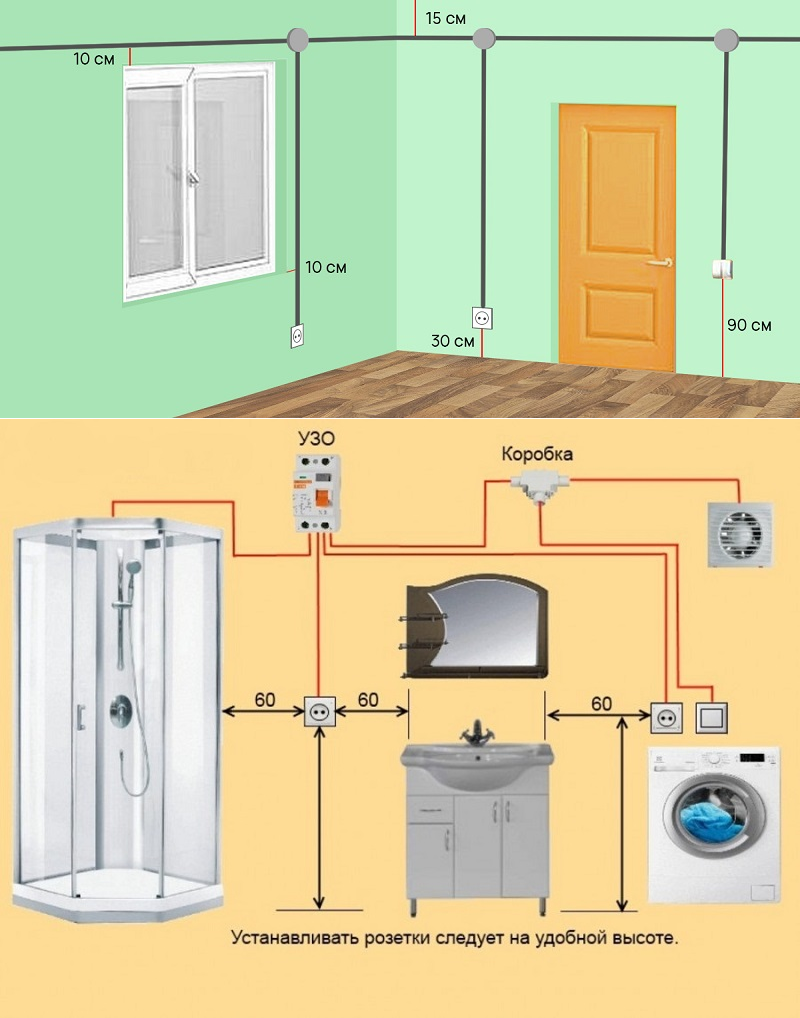

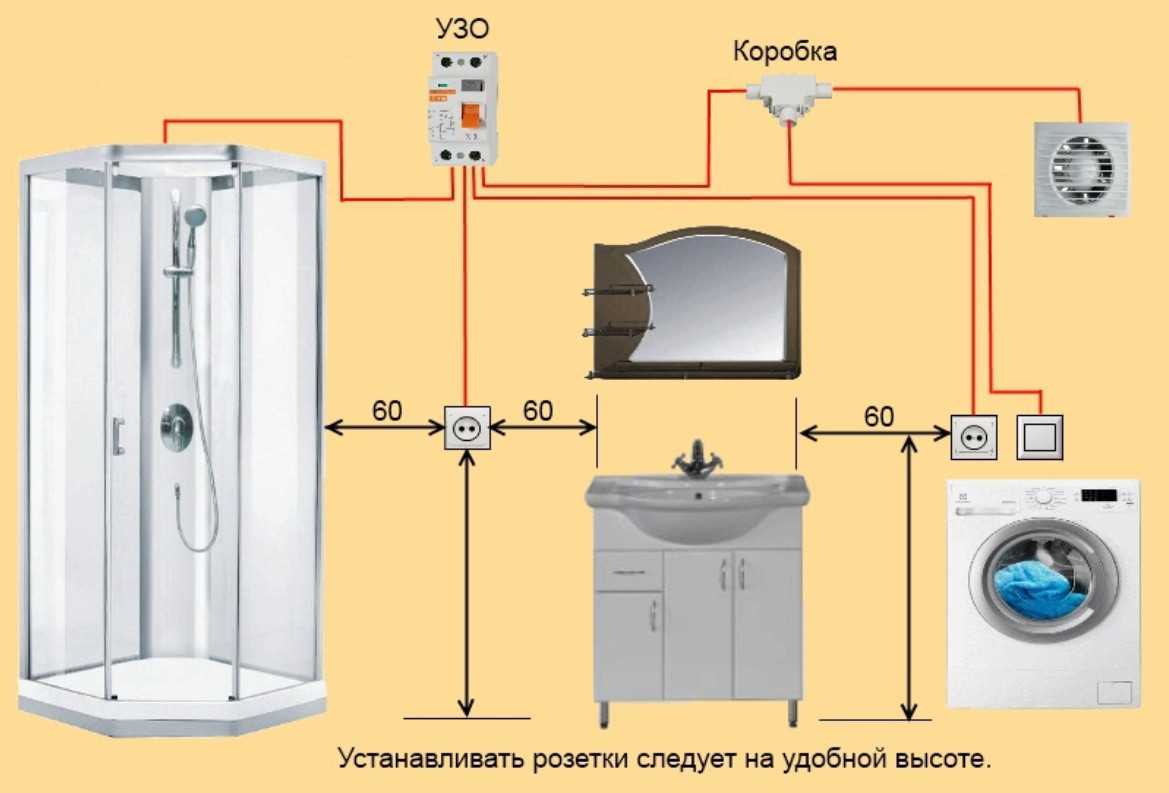

Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая. Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Разделение пространства на зоны

Список ниже — зональное деление ванной комнаты (санузла) на участки по критерию «электрической опасности» (от наиболее к менее опасным):

1. Зона 0. Ванная и душевая — участок максимального риска.
2. Зона №1. Мнимые стены, расположенные по краям ванной или поддона душевой кабинки. Уровень угрозы немногим меньше, чем в нулевой зоне.
3. Зона №2. Буферный участок шириной 60 см от краев зоны №1.
4. Зона №3. Остальной участок от зоны №2, шириной до 240 см. Место считается наиболее безопасным.

Пример зонирования пространства в ванной комнате.

Выполните разметку ванной в соответствии с зональным делением выше. Для каждой отдельной зоны существуют свои требования по электрической безопасности:

1. В «нулевой» зоне необходимы приборы и материалы с наивысшей степенью защиты от влаги (IP*7, первая цифра — защита от пыли). Настоятельно рекомендуется использовать устройства (например, может понадобиться дополнительный светильник) с напряжением до 12 В. Источник питания 220 В должен располагаться за пределами зоны. Убедитесь в отсутствии гальванической связи.
2. В первой зоне достаточно установить приборы с защитой от влаги IP*5. В этом участке можно размещать оборудование для нагрева воды. Достаточно убедиться в соответствии класса защиты указанному нормативу. В таком случае эксплуатация приборов будет безопасной.
3. Во второй зоне потребуются изделия класса IP*4. По степени защиты они практически не отличаются от предыдущих.
4. В третьей зоне допустима минимальная защита IP*1, поскольку вероятность попадания брызг и капель минимальна. На этих участках можно монтировать розетки.

Степень защиты светильников в зависимости от зоны.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

1. Между декоративным покрытием и стенкой имеется пустота.
2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Из каких зон состоит ванная?

В
данном
случае
нас
интересует
только
то,
как
ванная
разбита
на
зоны
по
воздействию
воды:

• зона
  0
  –
  там,
  где
  льётся
  вода
  (раковина,
  биде,
  умывальник,
  душевая
  кабина
  или
  поддон,
  ванна)
• зона
  1
  –
  ограничена
  краями
  ванны,
  поддона
  или
  раковины,
  а
  также
  полом
  и
  потолком
  под
  /
  над
  ними
• зона
  2
  –
  пространство
  на
  расстоянии
  60
  см
  от
  края
  зоны
  1
• зона
  3
  –
  всё,
  что
  находится
  за
  пределами
  зоны
  2
  (дальше
  60
  см
  от
  края
  сантехнических
  устройств)

Нас
интересует
только

зона
3
–
только
в
ней
можно
устанавливать
розетки,
и
только
на
определенных
условиях,
о
которых
подробно
поговорим
ниже.

В
зонах
0,
1,
2
допускается
только
скрытая
электропроводка
в
штукатурке
на
глубине
не
менее
5
см
(СП
256,
п.15.23).

Подробнее
про
зоны
читайте
в
ГОСТ
Р
50571.7.701
и
СП
256.1325800.2016,
п.15.41.

Картинка
оттуда:

Зоны
безопасности
по
риску
поражения
электрическим
током

В
ГОСТ
Р
50571.7.701
ни
слова
не
сказано
про
зону
3,
хотя
все
отсылки
по
зонам
идут
туда.
Видимо,
“это
и
так
понятно”.

Установка розеток, выключателей и светильников

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Деление ванной по зонам

Процесс установки розеточных устройств в ванных комнатах регламентирован соответствующими стандартами и нормативами. По ним розетки должны отвечать следующим требованиям:

• иметь скрытый тип установки (внутрь стены, защитного корпуса);
• оснащаться заземляющим контактом;
• соответствовать степени защиты от влаги не ниже 4 (по IP);
• иметь соединение с электросетью через разделительный трансформатор, УЗО, дифференциальный автомат.

Согласно нормативам, распределять устройства следует в соответствии с зонами ванной. Всего таких зон существует четыре:

0 — находится в непосредственной близости с источниками воды (ванны, раковины, душевые); в данной зоне разрешено располагать оборудование, рабочее напряжение которого не превышает 12 В;

1 — располагается над предыдущей зоной; монтаж розеточных устройств возможен при наличии душевых помещений с крышкой, выступающей перегородкой между зонами 0 и 1;

2 — является полосой шириной 0,6 м, берущей начало от границ двух предыдущих зон (внешних краев); здесь разрешено устанавливать устройства с классом влагозащиты от 4 и выше для электробритв, фена и аналогичных устройств;

3 — начинается от внешних границ 2 зоны, завершаясь через 2,4 м; здесь разрешено монтирование розеток с маркировкой IP1.

Перед монтажом розеток в обязательном порядке нужно распределить помещение по зонам, а затем переходить к непосредственной установке.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

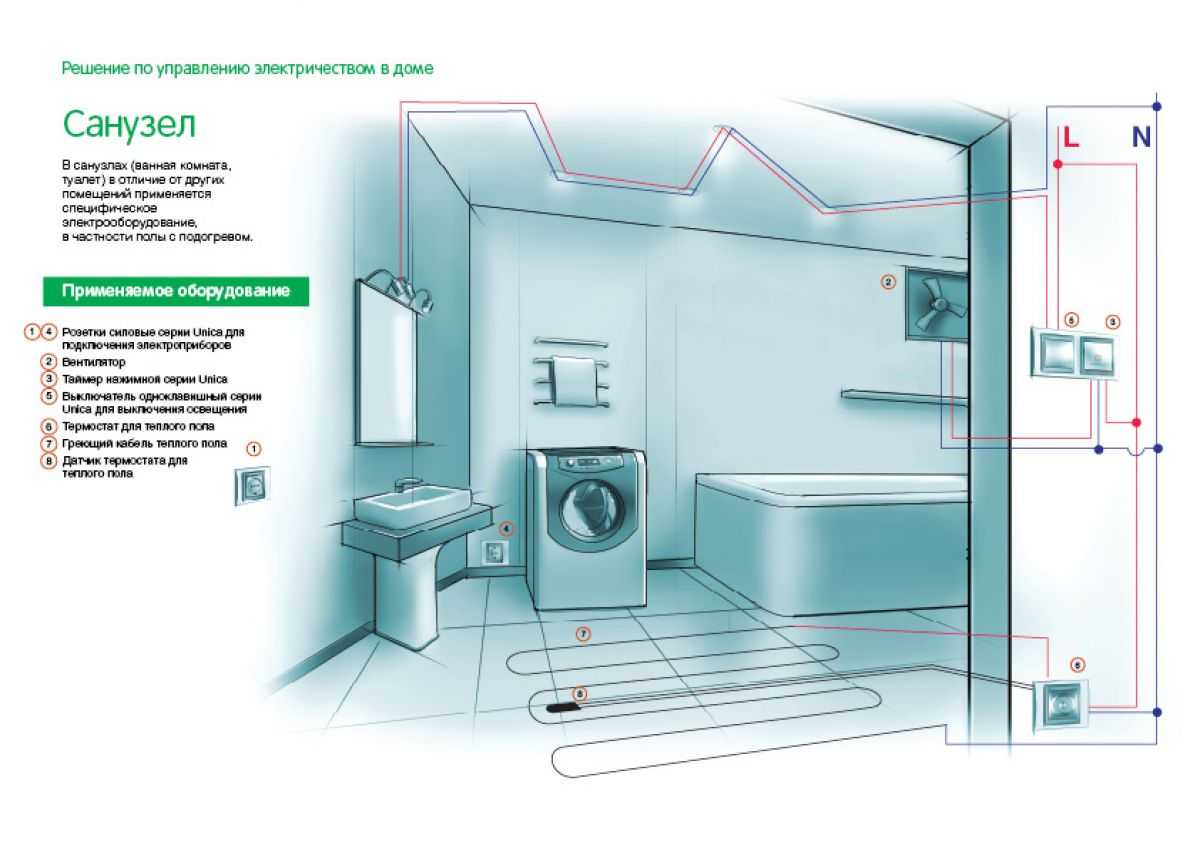

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

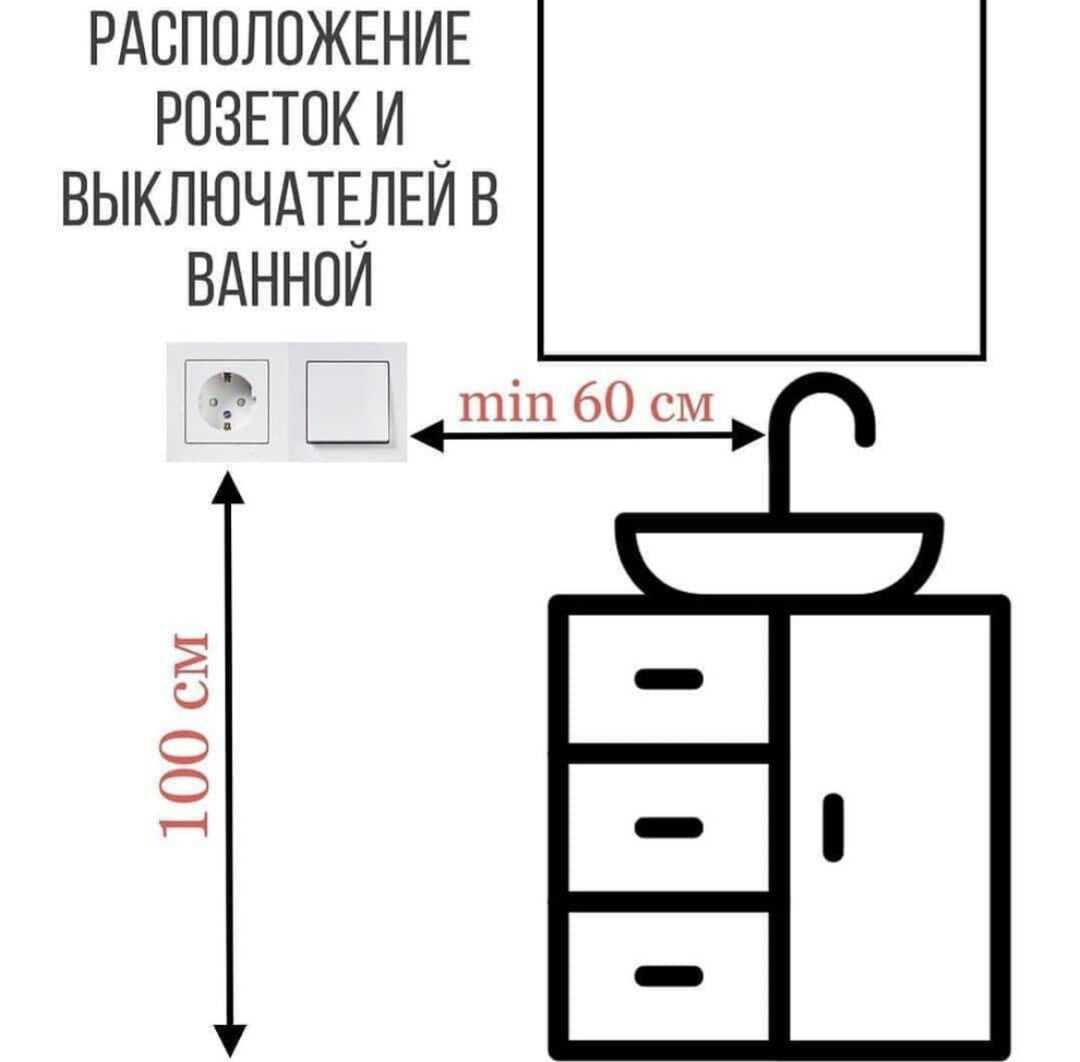

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.

2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.

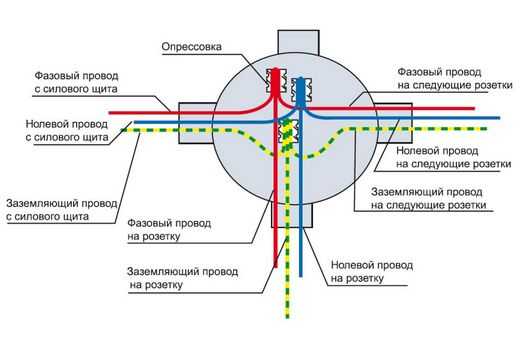

4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

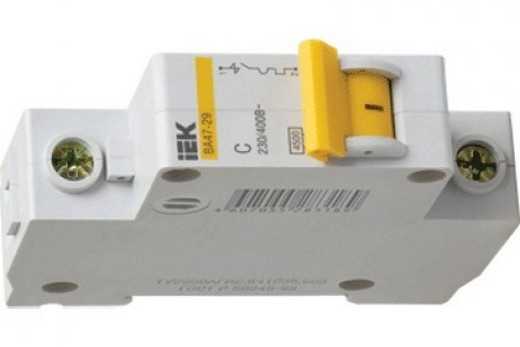

Автоматический выключатель на 10 А всегда используют для освещения в ванной

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.

Какие розетки нужно применять в ванной?

Кстати,
вы
знали,
что
ВО
ВСЕХ
жилых
помещениях
рекомендуется
установка
розеток
со
шторками?
Точнее,
не
шторки,
а
“защитные
устройства,
закрывающие
гнезда
при
вынутой
вилке”.
Об
этом
сказано
в
СП
256,
п.15.35.

В
ванной
и
других
влажных
помещениях
могут
быть
установлены
влагозащищенные
розетки,
в
зависимости
от
зон
опасности,
это
прописано
в
ПУЭ
7.1.47.

Что
касается
влагозащиты
розеток,
она
должна
быть
не
хуже
IPX5
(защищена
от
струй
воды
со
всех
направлений)
в
общественных
местах
(ванных
гостиниц,
общежитий)
и
не
хуже
IPX1
в
частных
домах
и
квартирах.

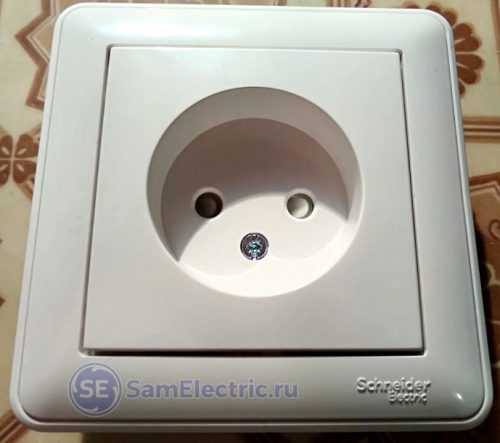

Розетка
IP20
со
шторками.

Такую
розетку
в
ванной
нельзя!

На
фото:
Розетка
со
степенью
защиты
IP20.
В
ванной
она
быстро
заржавеет,
и
станет
плохо
работать.
А
вот
в
спальне,
детской
и
другом
сухом
помещении
–
в
самый
раз,
учитывая
наличие
шторок!

Розетка
IP
55
или
IP65,
которая
должна
быть
в
ванной,
обязательно
должна
иметь
защитные
шторки,
защитную
крышку
и
герметичный
корпус.
Примерно
такая:

Розетка
для
ванной
IP
55
или
IP
65

И
устанавливать
такую
розетку
надо
ответственно,
не
выбрасывая
резиновые
прокладки
и
тщательно
заделывая
провода.

Я
рассмотрел
все
требования
к
установке
розеток
в
ванных
комнатах.
Если
где-то
был
неточен
или
что-то
упустил
–
комментарии
открыты!

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

1. Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
2. Проводку обезопасит установленный отдельно автомат.

3. Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата.

4. Кабель используют трёхжильный, а розетка должна быть герметичной.

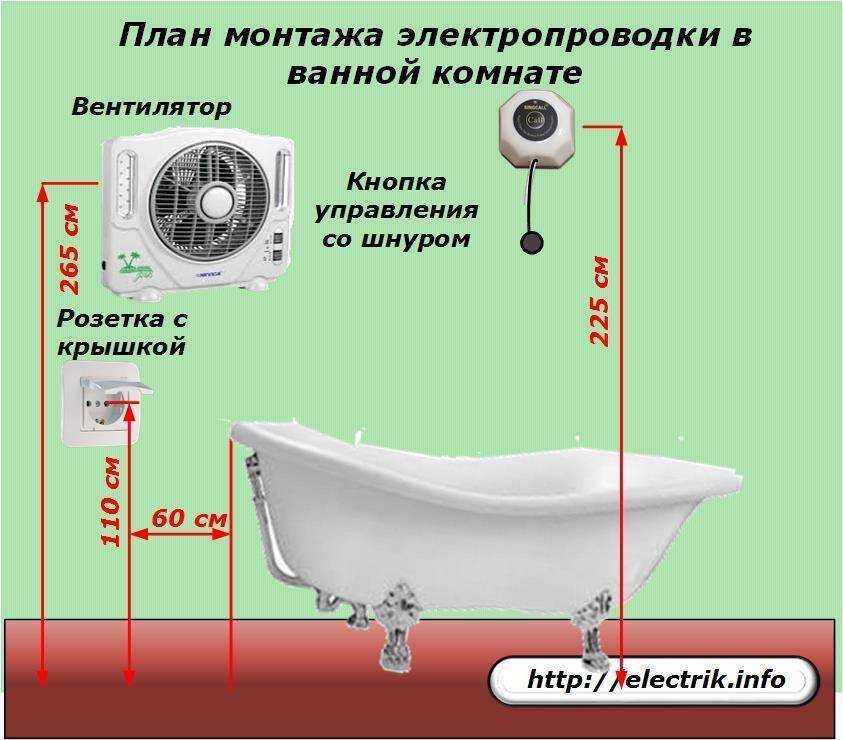

5. Розетка устанавливается в 60 см от душевой кабины или ванной.
6. Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
7. Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Установка дополнительной розетки

Дополнительная розетка устанавливается по тому же принципу, что и основные, только с небольшим отличием. Можно выделить два метода подводки электрического кабеля:

• протянуть новую линию электрокабеля от распределительного щитка. Установить отдельный автомат защиты. Или совместить автомат с УЗО;
• установить трансформатор, а заземление осуществить от ближайшей электроточки.

Правильно осуществите заземление розетки

Остальные требования по монтажу аналогичны установке розетки с нуля. При установке дополнительной розетки часто приходится делать отверстия в облицовочном покрытии. Используйте специально предназначенные для этих работ свёрла и коронки.

Если стена облицована плиткой, коронкой выбирается бетон и плитка с припуском по диаметру и глубине подрозетника. Углубление заполняется гипсовым или алебастровым раствором, вдавливается подрозетник, равняется по уровню и закрепляется парой «блошек». Выравнивание удобно проводить деревянным или фанерным шаблоном равным толщине облицовке.

Сколько розеток нужно?

Так как специалисты рекомендуют скрытый монтаж электропроводки для розеток в ванной, перед началом работ или вызовом электрика, следует определить точное количество нужных точек.

Чтобы не ошибиться в расчетах, возьмите ручку и бумагу, запишите все устройства, которыми собираетесь пользоваться в ванной.

Примерный список:

• стиральная машинка;
• принудительная вентиляционная решетка;
• водонагреватель;
• электрический полотенцесушитель;
• электробритва;
• электрическая зубная щетка;
• фен;
• плойка.

Следующим этапом в этом списке нужно выделить приборы, которые включены в сеть большую часть времени или постоянно. Для них однозначно нужны отдельные точки.

Остается продумать дополнительные выходы — например, над столешницей. Отсюда можно будет запитать фен или зарядку для электрощетки. В основном достаточно двух гнезд сверху, недалеко от зеркала и одного для стиральной машины.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

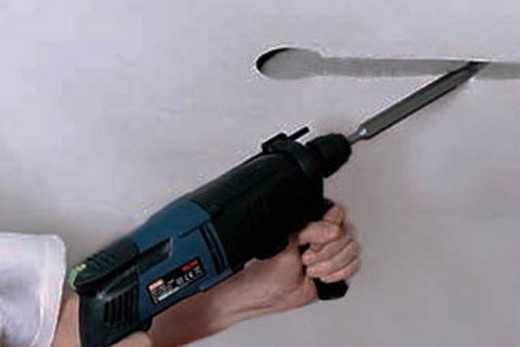

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

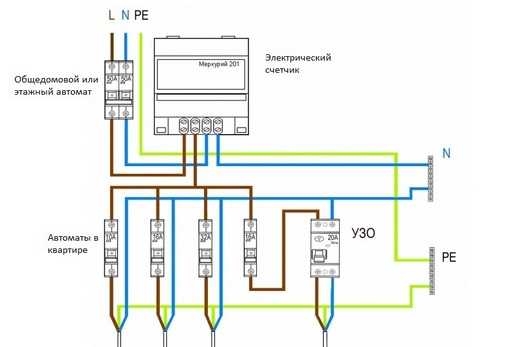

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

Статья «Осветительные приборы для ванной и туалета» поможет вам подобрать подходящие светильники и лампы, наиболее пригодные для установки в санузлах

О том, как использовать для освещения ванной комнаты нестандартные осветительные приборы – светодиодную ленту, световые плафоны, читайте здесь: http://remontspravka.com/illumceilbathroom

О том, как скомбинировать люстру или светильник с натяжным потолком, узнайте в инструкции на нашем сайте

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.
