Расположение светильников на потолке
Знаете ли вы, что свет влияет на самочувствие людей? Правильная концепция освещения позволит вам чувствовать себя комфортно в своем жилом пространстве. Вы также позволите своим глазам расслабиться. При правильном освещении можно создать приятную жилую атмосферу, в которой можно расслабиться в любое время. С нашим руководством по лампам вам будет легче найти подходящее освещение для вашего благополучия в вашем доме.
Давайте рассмотрим расположение светильников на потолке в разных помещениях в доме.
В спальне
Чтобы мечтать, вам нужно относительно мало света. Непрямой свет обеспечивает спокойный сон и идеальный спутник. Прямой свет – это дополнительный помощник, который поможет сориентироваться в гардеробе по утрам. Современный потолочный светильник освещает комнату сверху, так что утром в шкафу можно быстро все найти.

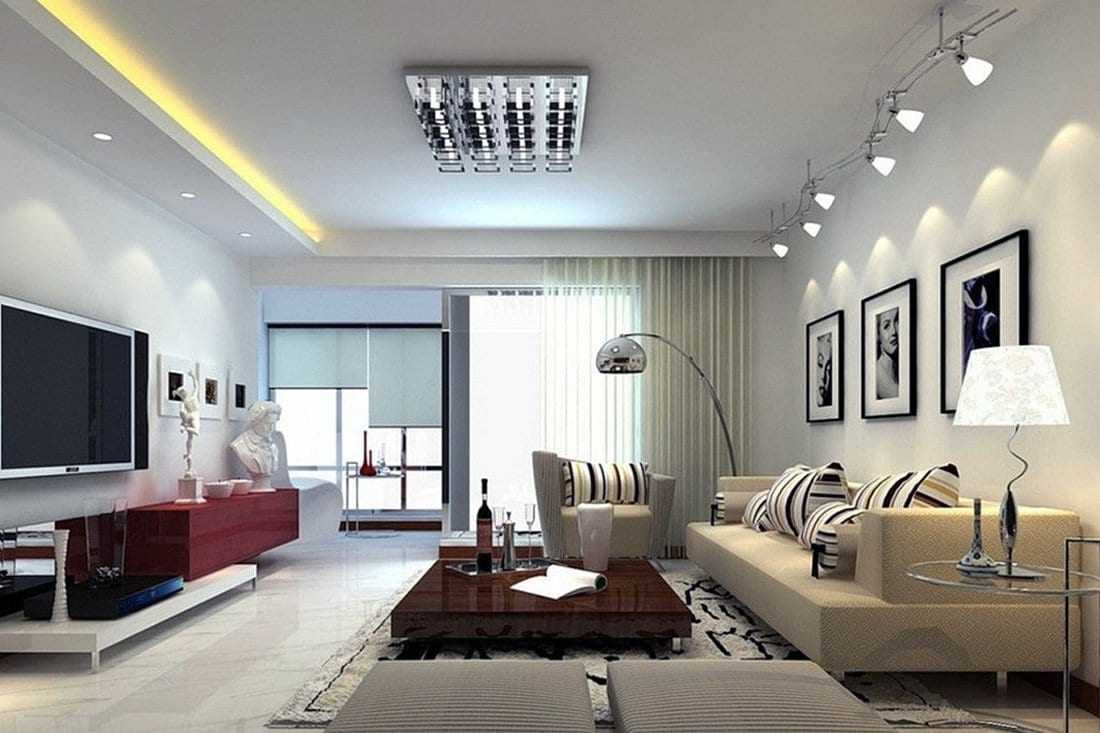

В гостиной
Оптимальное освещение для гостиной представляет собой живую смесь косвенного и прямого освещения. Будь то оазис хорошего настроения или место встречи с друзьями – этот выбор света не оставляет желать лучшего, когда дело доходит до освещения в гостиной.
Есть разные идеи дизайна светильников на натяжном потолке в зале. Используя различные системы освещения в гостиной, вы сможете найти подходящую именно вам. Потолочные светильники, такие как встроенные точечные светильники, подходят для основного освещения комнаты и помогают сориентироваться. Их можно прикрепить в виде светодиодных потолочных светильников для гостиной.
Детская
Дети проводят большую часть дня в своей комнате – поэтому правильное планирование освещения имеет важное значение и может улучшить производительность и концентрацию. Мы рекомендуем подбирать в первую очередь использовать источники света, обеспечивающие четкий свет
Затем вы можете комбинировать их с атмосферным освещением. Для защиты глаз световые контрасты в детской должны быть как можно более низкими.
Кухня
Еда, работа или праздник – кухня – одна из самых разнообразных комнат в доме. Динамическое сочетание прямого и отраженного света обеспечивает правильное освещение на все случаи жизни, так как в кухне много жизни
Кроме того, в этой комнате проходит большая часть семейной жизни, поэтому очень важно правильно выбрать освещение для столовой. Хорошая концепция освещения в столовой имеет большое значение.
Когда дело доходит до светового планирования, нет никаких ограничений. Например, классические потолочные светильники с индивидуально регулируемыми точечными светильниками подходят для расстановки акцентов в комнате, например, для выделения винных шкафов. Но непрямое освещение потолка также способно создать уютную атмосферу в столовой.
Рекомендуем подвесные светильники над обеденным столом, которые обеспечивают идеальную подсветку посуды и в то же время создают уютную атмосферу ужина. Круглые обеденные столы идеально подходят к низко висящему подвесному светильнику. С другой стороны, над длинными столами могут светить от трех до пяти подвесных светильников.
Ванная комната
Дневной свет в ванной – кому это не нужно? Но даже ванные комнаты без окон могут сиять лучшим светом. При правильном освещении ванной вы также можете сделать ванную комнату без окон. Благодаря правильному сочетанию практичного, но атмосферного света вы можете превратить свою ванную комнату в храм здоровья.
Планируя освещение ванной комнаты, можно использовать потолочные точечные светильники, чтобы осветить всю комнату сверху. Однако следует помнить, что этот свет отбрасывает сильные тени и его недостаточно. Но дайте волю своему творчеству и придумайте несколько идей для освещения ванной комнаты.
Коридор и прихожая
Классический потолочный точечный светильник является наиболее распространенным источником света в коридоре и прихожей. Прихожей часто не уделяют должного внимания меблировкой. Даже если он обычно не очень большой, он предлагает много скрытого жизненного потенциала. Разумное и стильное освещение в прихожей заставит сиять даже самый маленький коридор.
Потолочные светильники особенно важны в коридоре, потому что они освещают каждый угол и являются идеальным помощником для ориентации.
Стандарты и рекомендации
Действующий на территории Республики Беларусь стандарт (TKП 45-4.04.-149-2009), требует обязательное наличие искусственного источника освещения в каждом помещении.
В жилых и общественных помещениях, в большинстве случаев применяют систему общего освещения (нормированная освещенность).
Для рабочих мест (на кухне, в мастерской, в гараже, в кабинете, в детской), мест для чтения (в кабинете, в гостиной, в спальне), для подсветки предметов интерьера (картин, скульптур, зеркал, книжных или декоративных полок), следует предусматривать дополнительные светильники с возможностью независимого управления.
В административных и общественных зданиях обязательно, а в собственных квартирах и загородных домах настоятельно рекомендуется предусматривать автономное аварийное освещение.
Где размещать светильники?
Как правило, светильники подвешиваются или закрепляются на потолке. В подсобных помещениях (коридоры, кладовые, передние, холлы), а также в дополнительных помещениях (мастерские, игровые и т.д) общее освещение допускается осуществлять настенными светильниками.
Возможна установка дополнительных светильников, создающее необходимую повышенную освещенность в тех местах, где это требуется. Следует также не забывать обеспечивать наружным освещением все точки входа в дом.
Существуют строгие нормы установки светильников во влажных помещениях, в ванных комнатах и душевых.
Выполняя электромонтажные работы, делайте так, чтобы все выключатели устанавливались одинаковым образом. По сложившейся практике обычно нажимают вверх клавиши выключателя, чтобы зажечь лампу, а вниз, чтобы ее выключить. В Европе принято наоборот: вниз — включить свет, вверх — выключить.
Коротко, о требованиях к проводке освещения:
Электропроводка: Отдельная линия от электрического щита для одной или нескольких цепей освещения.
Кабель: ВВГнг-LS или NYM. Количество жил в кабеле определяет выбранная схема для реализации управления освещением. Как правило наиболее часто используются трех- , четырех-, и пятижильные кабели.
Сечение кабеля: 1,5 мм2 (следует помнить о нагрузке и длине кабеля). Использование большего сечения допускается, но не рекомендуется. Это связанно с тем, что большинство светильников рассчитаны на подключение проводов небольших сечений, а подключение жил 2,5 мм² и больше, может серьезно усложнить процесс подключения и монтажа.
Защита линии от КЗ (короткого замыкания) и перегрева кабеля: Автоматический выключатель на 10А тип B или С.
Защита линии от утечки тока: Несколько цепей освещения могут быть защищены одним УЗО 25-40 А 30 мА, тип АС или A.
Для удобного и комфортного освещения надо уметь подбирать наиболее подходящий способ управления светом. Можно использовать простые решения с применением простых одноклавишных или двухклавишных выключателей. Для регулирования мощности освещения можно использовать диммеры (регуляторы освещения).
Можно использовать более сложные схемы для управления светом из двух и более мест (проходные выключатели, импульсные реле). Можно использовать еще более сложные схемы, в которых используются реле времени, контакторы, датчики движения и др. Они позволяют оптимально управлять освещением при самых разнообразных требованиях.
Монтаж переключателей освещения
Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.
Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².
Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.
Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.
После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.
В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.
Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.
Схема проходного переключателя
Схема подключения проходного выключателя с 3х мест
Схема подключения проходного выключателя
Схема подключения фотореле для уличного освещения
Схема соединения источника тока, лампочки и 2-х переключателей
Двухклавишный проходной выключатель схема подключения
Виды освещения в квартире
Каких-то сто лет назад наши предки и не подозревали, что, кроме дневного света и керосиновой лампы или лампочки Ильича, может быть что-то еще. Сейчас же сценариев освещения помещения такое разнообразие, что порой бывает трудно определиться, что нужно конкретно и как это спланировать. Именно с плана установки осветительных приборов и нужно начать при переделке и ремонте квартиры. Отделка и обстановка должны отойти на второй план, потому что все необходимые манипуляции для проведения света проводятся на этапе черновой отделки и даже строительства.
Предварительная проектировка комнаты и всего дома в целом предполагает схематичную расстановку мебели, зонирование пространства, выбор материала для отделки стен и потолка
Это очень важно. Именно наличие подробного плана будущего помещения позволит правильно установить свет: провести кабель, провода, розетки и выключатели
Существуют несколько видов освещения:
Естественное. В большинстве помещений оно присутствует, т.к. обычно есть окна. Естественное освещение — это дневной свет. Его интенсивность зависит от того, на какую сторону — северную или южную — выходят окна, сколько окон в комнате, какого они размера. При проектировании искусственного освещения обязательно нужно учитывать количество солнечного света. Все остальные виды называются искусственным освещением.
Искусственное базовое освещение представляет собой рассеянный свет, который равномерно заполняет все помещение. Люстра по центру комнаты, встроенные светильники по периметру потолка и масса других способов имеется в арсенале дизайнеров для создания основного света.
Декоративное освещение, или попросту подсветка. Она устанавливается для того, чтобы выделить предметы искусства, обрамление конкретного участка, подсветить шкафы и полки. Свет выполняет чисто эстетическую функцию. Служат для этого чаще всего светодиоды.
Ночное освещение выполняет роль своеобразного путеводителя и устанавливается для удобства и комфорта в ночное время. В качестве такого освещения используются ночники. Особенно актуальны они в детских комнатах, на лестничных пролетах и там, где в темноте может быть травмоопасно.

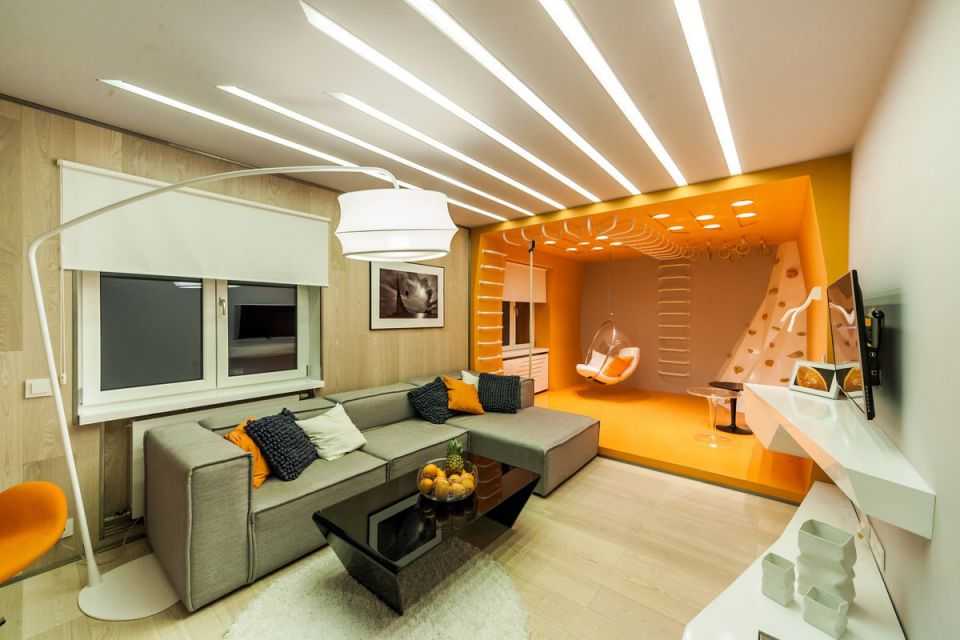

Точечное освещение в интерьере
Точечные светильники (споты) заслуживают особого внимания. Они издают направленные потоки света, которые распространяются под определенным углом. В результате можно осветить все пространство комнаты.
Виды точечных светильников:
- Встраиваемые.
- Накладные.
- Трековые.
Встраиваемые светильники — это приборы, корпус которых скрыт в потолке или другой поверхности, где они установлены. Изделия отличаются компактными размерами и универсальностью. Они практически незаметны в интерьере и прекрасно дополняют более оригинальные источники освещения.
Накладные светильники монтируют к плоскости стены, мебели или потолка так, чтобы корпус располагался на виду. Чаще всего подобные модели имеют лаконичный дизайн, поэтому не бросаются в глаза. Они отлично сочетаются с другими осветительными приборами и подходят в любой интерьер.
Трековые светильники — относительно новое веяние в светодизайне. Так называют приборы, закрепленные на шинопроводе. Главное преимущество моделей — наличие поворотного механизма, который дает возможность менять направление светового потока.
Важно! Если точечные светильники предстают в качестве основных источников освещения, необходимо равномерно расположить их на потолке. Оптимальное расстояние между приборами — не более 1,5 м
Без хорошего освещения в квартире жильцы постоянно будут чувствовать дискомфорт. Плохое освещение негативно сказывается на самочувствии людей. Кроме того, любой, даже самый изысканный интерьер поблекнет, если не будет правильно выставленного света.
План освещения
Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

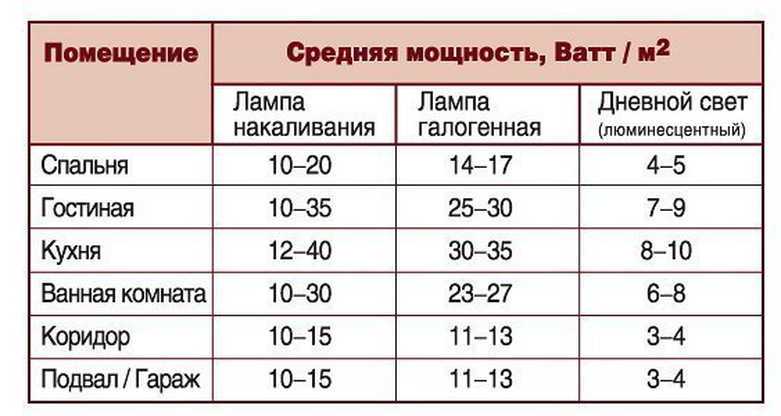

Расчет освещения (нормативы и количество светильников)
Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.
Схема подключения
После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.
Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.
Пример плана освещения с дублирующими выключателями
На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.
Статья по теме: Освещение в коридоре: стильные решения для больших и маленьких квартир (+62 фото)
Пример схемы
Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.
Освещение приборами в однокомнатной квартире можно осуществить следующим способом:
- 3 точечных светильника на потолке;
- одна люстра;
- два бра;
- один торшер;
- лампа для освещения письменного стола.
Схема освещения в однокомнатной квартире Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:
- двух люстр;
- 3-4 потолочных светильников;
- настольной лампы;
- двух бра и торшера.
Прокладка освещения
Освещение должно осуществляется посредством разного типа источников света:
Точечные светильники встраиваются в подвесной или натяжной потолок.
Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.
Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.
На видео: принципы проектирования освещения в квартире.
Сколько фаз заводить в дом
В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.
Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В
Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.
Почему стоит обратиться к нам
Услуги высококвалифицированных специалистов Все наши сотрудники имеют 3 или 4 разряд и группу допуска до 1000 Вольт, а также большой опыт работ на объектах любого уровня сложности.
Использование качественных материалов Мы используем в работе только материалы от ведущих производителей ABB, Legrand, Schneider Electric, которые закупаем у надежного поставщика, на весь материал предоставляется гарантия.
Мы придерживаемся общепринятых правил в процессе работы Все работы проводятся в соответствии с требованиями СНиП 3.05.06-85, ПУЭ изд. 6,7, а также с соблюдением мер безопасности согласно СНиП 12-03- 2001.
Большой опыт Опыт работы нашей компании — 8 лет!
Быстрые сроки Мы выполним работу любого уровня сложности в установленные договором сроки.
Заключение договора Перед началом проведения любых работ мы заключаем договор с точным описанием типа деятельности, а также сроками сдачи объекта.
Бесплатные консультации Все консультации проводятся БЕСПЛАТНО!
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
кабель 3*1,5мм2 – 10А
кабель 3*2,5мм2 – 16А
кабель 3*4мм2 – 20А или 25А
кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
реле напряжения
выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
холодильник
охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
Какой провод использовать
Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.
Материал и конструкция
Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.
По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.
Сечение кабеля для проводки в квартире
Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм2 выдерживает напряжение 8 А. Касаемо медных изделий 1 мм2 способен пропустить 10 А.
Толщина жильной изоляции
Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм2 толщина изоляции предусмотрена 0,6 мм.
Толщина оболочки
Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника
Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.
Маркировка
На любом кабеле присутствуют знаки, которые называют маркировкой. Она позволяет лучше читать информацию о характеристиках изделия:
Первая буква обозначает материал, из которого изготовлена внешняя оболочка изделия.
Следующие буквы могут обозначать такие свойства, как степень герметичности, горючести изоляционного слоя, наличие стальных лент в изоляции, плоскость или гибкость.
Материал, из которого изготовлен проводник, отмечается только на алюминиевых кабелях буквой «А». На медных изделиях буква материала не указывается.
Дополнительно можно прочитать информацию о производителе и дате изготовления.
Расцветка жил
Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.
Цвет жильной изоляции характеризует назначение проводника:
- первая – фаза, это красная, коричневая и белая изоляция;
- вторая – ноль, синяя;
- третья – заземление, зелёная или зелёно-жёлтая.
Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.
Основные схемы подключения выключателей
Освещение можно разделить на два типа — общее и местное. Общим освещается всё помещение, а местное служит для освещения какой-либо зоны. В свою очередь, местное освещение может быть рабочим, когда нужно создать требуемый световой поток, например, на письменном столе, или точечным.
Пример точечного освещения — декоративная подсветка картин.
Задействуя местное и общее освещение, комбинируя их, достигают требуемого уровня освещённости на разных поверхностях. В соответствии с выбранным решением составляется схема подключения освещения в квартире.
При этом учитывается мощность и количество осветительных приборов, их расположение, размещение выключателей.
Если помещение большой площади и нужно управлять освещением из нескольких мест, лучший вариант — использование проходных выключателей. Информацию о схемах их подключения, подробную инструкцию по монтажу и другие способы управления осветительными приборами можно найти в этой статье.
При подключении осветительных приборов используются одно- и многоклавишные выключатели. Для подключения одноклавишного выключателя применяют следующую схему.
При наличии нескольких светильников или нескольких рожков в люстре можно организовать как полное, так и частичное их включение. Для этого потребуется многоклавишный выключатель.
Таким устройством включаются сразу все лампы в люстре, группа ламп или одна лампа. Похожую схему применяют, чтобы подключать несколько светильников.
Подробнее о проведении подготовительных и монтажных работ при подключении люстры можно прочитать в данной статье.
Однако если не выполнить это требование, то риск получения электротравмы при замене перегоревшей лампочки значительно увеличивается. Например, можно случайно прикоснуться рукой к патрону, когда в нём нет лампочки.
Распределение потребителей по группам
Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.
Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.
Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.
Стандартное разделение по группам может быть следующим:
- Только освещение для жилых комнат, кухни и коридоров.
- Подключение питания к жилым комнатам.
- Подключение питания к кухне и коридорам.
- Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
- Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.
Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.
После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.
После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.
С чего начать электромонтаж?
Перед любыми электрическими работами нужно изучить ПУЭ (Правила устройств электроустановок), в которых собраны все требования, основы монтажа и работы электрооборудования. Условия, которые должны соблюдаться при прокладывании электропроводки в частном доме, должны быть такими:
- Ко всем элементам системы, включая выключатели, розетки, распределительный блок, учётное оборудование, должен обеспечиваться свободный доступ после выполнения монтажа.
- Выключатели, розетки должны устанавливаться не ниже 1,5 м и 0,6 м от поверхности пола и двери.
- Приборы учёта электроэнергии, распределительный блок помещаются на высоте от 1,5-1,7 м, чтобы было удобно к нему дотягиваться, а снятие показаний счётчика или выключение рубильника выполнялось быстро, но было недоступным для детей.
- Если дверь открывается внутрь помещения, выключатель монтировать на свободной от дверного полотна стене, чтобы к нему было легко дотягиваться.
- Подведение кабеля для освещения выполняется по потолку или по верху стены (в зависимости от точек крепления светильников).
- Если от пола нужно соблюсти отступ 0,5-0,8 м для розеток, то существуют ограничения на 0,5 м удалённости от труб, радиаторов и отопительных приборов, газовых или электрических плит.
- Проводка для розеток укладывается по низу стен.
- На каждые 6 м2 должно приходиться не более 1 розетки для жилых комнат, а для кухни и других помещений возможно большее количество выходов для питания электроприборов.
- Лучше всего для подачи питания в ванную комнату устанавливать вне помещения с повышенной влажностью отдельный понижающий трансформатор.
- Чтобы для сохранения целостности кабеля при перфорации или монтаже не повреждалась проводка, её нужно прокладывать вертикально или горизонтально без диагонального расположения или любых изгибов направления.
- От пола, потолка необходимо отступать не менее 15 см, а от карнизов и перекрытий – от 5-10 см. По отношению к оконным, дверным проемам нужно отступать от края 10 см, а если есть возле стен газовые трубы, то минимальный отступ увеличивается до 0,4 м.
- Проводка должна хорошо изолироваться от металлических конструкций, например, металлопрофилей под ГКЛ и других покрытий стен и потолка.
- Для соединения кабелей, их разводки должны использоваться коробы, в которых все соединения изолируются.
Совет Запрещено прямое соединение алюминиевой проводки с медной, поскольку это пожароопасно. Выполняется только специалистами или вовсе исключается.
Выбор освещения для разных комнат
Разнообразие видов осветительных приборов при создании дизайна интерьера квартиры дают неограниченные возможности. Можно искусно осветить все пространство, одновременно снизив нагрузку на глаза и обеспечить комфорт.
Рассмотрим варианты освещения для разных комнат:
- В гостиной в центре потолка почти всегда размещают люстру с многочисленными плафонами. При приеме гостей зажигают верхний свет, а в остальное время комнату осветит мягкий световой поток настенных бра или галогенных потолочных ламп.
- В спальне общий свет должен быть рассеянным, создавать атмосферу уюта и расслабленности. Туалетный столик и прикроватные тумбочки оборудуют настенными спотами.
- Для прихожей применяют несколько видов и моделей освещения. На потолке могут размещаться точечные светильники или закрытые плафоны. В районе домофона и зеркала — светодиодные подсветки.
- Подбирать светильники в детскую комнату надо очень продуманно, чтобы совместить функциональность и безопасность. В данном случае лучше использовать потолочные и настенные модели. Лампы с плафоном в форме бабочек, облаков и звездочек превратят помещение детской в фантазийный и сказочный мир.
- При отделке в ванной комнате устанавливают натяжной потолок со встроенными точечными светильниками. Можно применить потолочные софитки со светорассеивателем. Обычно навесные шкафчики над раковиной оборудованы подсветкой над зеркалом, это очень удобно и практично.
- Помещение кухни требует многоуровневого света. Здесь необходим общий и индивидуальный подход. Тут можно применить подвесные конструкции, вмонтировать светодиодную подсветку над рабочей зоной и повесить светильники над обеденным столом.
Важно понимать, что от наполнения светом всех комнат зависит создание домашней уютной обстановки, можно что-то оживить в интерьере и даже скрыть некоторые недостатки
