Забегая назад
Давайте сделаем небольшое отступление. Настала пора вспомнить об антеннах. Эти устройства и позволяют улавливать (и передавать) электромагнитные волны. Может быть у кого-то вызовет недоумение, почему речь о них заводится не в начале повествования. Это не ошибка. Мы преднамеренно подняли вопрос об антеннах после описания колебательного контура, так как антенна, по сути, тоже колебательный контур, но со слабо выраженными резонансными свойствами. Обычно антенну рассматривают как катушку индуктивности, а емкостью будет… она же, выступающая в роли одной из обкладок конденсатора, второй же обкладкой будет поверхность земли. Становится очевидным, что параметры антенны также влияют на способность приемника принимать определенную радиостанцию. Индуктивность и емкость антенны, определяется ее геометрическими размерами, конструкцией, материалом и т.п. Рассчитать антенну гораздо сложнее, чем обычный колебательный контур, состоящий из катушки и конденсатора. Со времен изобретения радио ученые бьются над созданием идеальной антенны, эффективность которой была бы максимальной, а размеры минимальны. Но, к сожалению, идеальность недостижима.
Антеннам посвящена масса всевозможных публикаций в различных источниках, кого это интересует, могут «порыться» в Интернете. Не будем усложнять и без того непростой рассказ, а приведем лишь общие тезисы.
Антенна – колебательная система и для достижения максимальной эффективности ее необходимо настроить в резонанс с принимаемой (в приемнике) и передающей (в передатчике) частотой.
Антенна способна принимать сигналы всех радиочастот, но из-за своих колебательных свойств будет более эффективно работать в пределах определенного диапазона, на который она рассчитана.
В самом простом виде антенна это кусок провода. В радиостанциях и высококачественных приемниках антенна представляет собой довольно сложную конструкцию, от которой в большой степени зависит способность приемника принимать слабые сигналы.
Чтобы сделать самодельный радиоприемник тебе понадобится
6. Заточи карандаш, чтобы высовывался длинный кусок грифеля. Отломи грифель и приложи его к острому концу английской булавки. С помощью кусочка провода прикрути грифель к булавке. С помощью плоскогубцев загни головку булавки назад так, чтобы она лежала плоско на доске.
7. Установи английскую булавку справа от лезвия таким образом, чтобы кончик грифеля касался лезвия. Установи один из гвоздей в головке булавки и молотком забей его в доску, пока он почти не коснется булавки.
8. Присоедини провод к левой кнопке на лезвии бритвы. Воткни кнопку как можно сильней, чтобы оголенный провод лежал на лезвии. Затем возьми другой конец провода и намотай вокруг гвоздя слева от катушки.
9. Присоедини провод к гвоздю справа от катушки. Возьми второй конец этого провода и намотай вокруг конца провода от наушников.
10. Присоедини другой провод ко второму металлическому концу наушников. Теперь возьми второй конец этого провода и положи под шляпку гвоздя, удерживающего английскую булавку. Прибей гвоздь так, чтобы булавка поднялась. Не прибивай ее слишком крепко, потому, что должна остаться возможность немного придвигать булавку.
11. Прикрепи еще один провод к гвоздю, соединяющему лезвие с катушкой. Это будет антенна. Чем длиннее антенна, тем лучше. Пусть она свисает из окна. Или даже лучше возьми, если есть, длинный провод и протяни его из окна к дереву.
12. Прикрепи еще один отрезок провода к гвоздю, соединяющему катушку с наушниками. Это будет твой провод заземления. Нужно присоединить его к чему-нибудь, что уходит в землю. Самое лучшее заземление – это . Обмотай оголенный конец провода вокруг трубы, по которой идет только холодная вода.
13. Надень наушники и не производи никаких громких звуков в комнате, где установлен твой самодельный радиоприемник. Пальцем медленно подвигай булавку так, чтобы кусочек грифеля прошел по лезвию. В наушниках должны послышаться очень тихие слабые потрескивающие звуки. Продолжай двигать булавку, пока не поймаешь какую-нибудь станцию. Передвигай булавку очень медленно и слушай очень внимательно. Ты сможешь поймать только ближайшие от себя станции, и то они будут очень тихими.
Детекторный простейший радиоприемник: основы
Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук
Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит
Простейший радиоприемник, не дай Бог, конечно, заиметь
Простейший радиоприемник, не дай Бог, конечно, заиметь.
Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.
Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.
Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:
- Конденсатор (емкость).
- Катушка индуктивности.
Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.
Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.
Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.
ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.
Приемник
Все мы пользуемся устройствами приема электромагнитных волн, но редко задумываемся о принципах их работы. В опыте, описанном выше, мы могли убедиться, что для приема радиосигналов достаточно обычного куска провода. Но провод позволяет только обнаружить сигнал. Чтобы его можно было выделить из множества других и услышать потребуется уже более сложное оборудование.
![Изготовление детекторного радиоприемника [1927 федеров е. - домашний ремесленик]](https://magazinzing.ru/wp-content/uploads/8/5/9/859839e958a5f45e34cf34cf21d467c5.jpeg)
В первых приемниках созданных Поповым и Маркони для передачи информации использовался телеграф (точки и тире кода Морзе). В то время не особенно беспокоились над приемом сигналов конкретной радиостанции. Эфир был относительно чист. Кроме того, при приеме телеграфных сигналов можно было не задумываться о его качестве. Код Морзе можно было передавать хоть тоном, хоть треском, хоть скрипом. Главное – отличить точку от тире. Дальность связи в основном определялась мощностью передатчика и эффективностью (габаритами) антенн. В качестве регистратора сигналов в то время использовалось специальное устройство – когерер, представляющее собой стеклянную трубку, заполненную металлическими опилками. При прохождении электрического сигнала опилки спекались и становились проводником тока.
При включении когерера в цепь, состоящую из источника питания (батареи) и сигнального устройства (звонка или самописца) можно было фиксировать принятые точки и тире. При всей простоте способа, когерер не позволял принимать голос. Для этого требовались приборы, работающие на других принципах.
Радио развивалось. На смену когереру пришли более чувствительные устройства, такие как кристаллические детекторы, жидкостные бареттеры, магнитные детекторы и т.п. Большим достижением стало появление электронных ламп и полупроводниковых приборов.
Отрывки из книги: РАДИОТЕХНИКА.
Пособие для командного и начальствующего состава частей связи и курсантов военных училищ связи Государственное военное издательство Наркомата обороны Союза ССР. Москва, 1938 г.
Главной частью детекторного каскада является детектор. Детектором может быть любой электрический прибор, сопротивление которого зависит от характера приложенного напряжения.
Ток в цепи детектора не подчиняется закону Ома. При работе такой прибор нарушает симметрию сигнала и искажает его форму, в результате чего можно произвести разделение составляющих принятого сигнала, т. е. отделить несущую частоту от модулирующей.
Простым прибором, изменяющим свое сопротивление под действием подведённого к нему переменного напряжения, является контактный детектор.
Контактным, или кристаллическим, называют такой детектор, у которого контакт осуществлён между двумя кристаллами различных минералов, или между кристаллом и остриём металла.
Кристаллы, применяемые в детекторе, выполняются из минералов, обладающих пьезо-электрическими свойствами и хорошей проводимостью. К таким минералам относятся: гален (PbS), цинкит (ZnO), халькопирит и др.
Под пьезо-электрическим свойством кристалла понимают его способность изменять объём при воздействии на него электрическими зарядами.
Наиболее часто применяются контактные детекторы: гален-сталь, гален-медь (проволочка), цинкит-халькопирит. Качество указанных детекторов зависит от выбора точки на кристалле, где проявляется хорошая чувствительность; от степени нажатия одного кристалла на другой или острия на кристалл.
Выбор хорошей «точки» производится при работе детектора в схеме. О качестве выбранной точки судят по полученному эффекту (например, хорошая слышимость в телефонных трубках, наибольшее отклонение прибора и т. д.).
О свойствах того или иного детектора судят по его характеристике. Характеристикой детектора называется кривая, выражающая зависимость силы тока, проходящего через детектор, от величины и знака приложенного к нему напряжения.
На рисунке даны характеристики: хорошего детектора а, плохого детектора b, и обычного проводника с.
Рис. 2. Характеристики хорошего детектора , плохого детектора и обычного проводника.
Точка 0, около которой характеристика имеет резкий изгиб, называется рабочей точкой детектора.
Очевидно, чем круче поднимается около рабочей точки часть характеристики Od и чем положе идёт часть её Ос, тем большую чувствительность имеет детектор.
На рисунке показаны две схемы присоединения детектора и телефонных трубок к приёмному контуру. Данные схемы относятся к группе так называемых детекторных приёмников.
Рис. 3. Две схемы присоединения детектора и телефонных трубок к приёмному контуру.
При воздействии на детектор переменным напряжением высокой частоты, подводимым к нему от контура, за счёт его пьезо-электрических свойств начнёт изменяться переходное сопротивление контакта.
При отрицательных зарядах кристалл, сжимаясь, увеличивает переходное сопротивление, и ток через детектор проходит очень слабый. При положительных зарядах кристалл, расширяясь, даст хороший контакт с остриём, и через детектор пойдёт ток большей силы.
Такое поведение кристалла под воздействием переменной э.д.с. вызовет движение тока в одном направлении. Произойдёт, как говорят, “выпрямление” переменного тока.
Кристаллический детектор — прибор дешёвый и простой в обращении, применяется главным образом в лабораториях и простых любительских детекторных приёмниках.
В современных ламповых приёмниках такие детекторы не применяются, так как случайные сотрясения сбивают контакт и нарушают работу приёмника.
Подробности
Заземление для детекторного приемника
Антенна представляет собой «плюсовой» провод питания, а заземление – «минусовой». Без заземления работать приемник просто не будет. Если нет возможности устроить качественное заземление, то можно конечно воспользоваться батареями или водопроводными трубами (если, конечно, они не из пластика), а так же нулевым выводом в розетках. Последний вариант крайне опасный, поэтому тщательно проверяйте, где находиться фаза, иначе рискуете получить поражение электрическим током. Зато заземление через «ноль» розетки дает возможность получить прибор с повышенной чувствительностью и избирательностью.
Если планируете заземляться через батареи или водопроводные трубы, то стоит предварительно стереть с них слой декоративного покрытия, который будет мешать эффективной работе.
В качестве заземления может выступать и простой отрезок трубы или арматуры до метра в длину, забитый в землю. Аналогичным эффектом будет обладать железная плита, закопанная в землю на глубину от полуметра, при этом, чем больше металлической поверхности, тем лучше. В целом, для заземления можно использовать любой металлический предмет, закопанный или надежно закрепленный в земле.
Создание колебательного контура

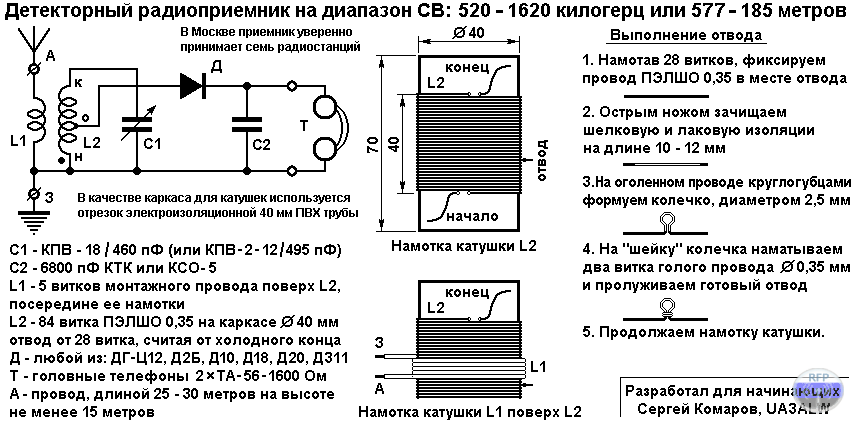

После того, как вы соорудили антенну и организовали заземление для устройства можно переходить к созданию самого приемника. Первое, что необходимо создать – это колебательный контур. Он представляет собой катушку индуктивности и конденсатор, которые подключены параллельным соединением. Эти элементы помогают настроить приемник в резонанс с антенной
При этом важно, чтобы конденсатор был переменным. Для этого можно использовать воздушный или бумажный диэлектрики. На катушку наматывается тот же тип провода, который использовался при создании антенны
Намотать придется как минимум 100 витков при оправке с диаметров в 3-5 см. Для того, чтобы расширить диапазон принимаемых частот необходимо делать отводы после каждого 25 витка. Наматывать провод необходимо виток к витку, при этом следить за тем, чтобы напряжение провода было достаточным. Для надежной фиксации проволоки на катушке сверху ее можно покрыть эпоксидной смолой
На катушку наматывается тот же тип провода, который использовался при создании антенны. Намотать придется как минимум 100 витков при оправке с диаметров в 3-5 см. Для того, чтобы расширить диапазон принимаемых частот необходимо делать отводы после каждого 25 витка. Наматывать провод необходимо виток к витку, при этом следить за тем, чтобы напряжение провода было достаточным. Для надежной фиксации проволоки на катушке сверху ее можно покрыть эпоксидной смолой.
Сборка устройства
Детекторный приемник состоит из:
- катушки индуктивности,
- переменного и постоянного конденсатора (лучше использовать такие, которые изготавливаются из бумаги или фольги, чем керамические),
- полупроводникового диода типа Д9 (можно заметить на диод любого другого типа, главное, чтобы он был на основе кристалла кремния и высокочастотным),
- Высокоомных наушников,
- Средств коммутации – зажимы- крокодилы, гнезда, штекеры и т.д.
Собрать все эти элементы не сложно, можно обойтись даже без пайки. Достаточно воспользоваться самой простой схемой сборки детекторного приемника.
Сборка дополнительного усилителя для низких частот
Предыдущие шаги дали нам возможность собрать простейший усилитель, которые позволяет слушать радио только с использованием наушников. Для того, чтобы детекторный приемник начал вещать через громкоговоритель, необходимо его усовершенствовать. Можно установить дополнительный разъем 3.5 мм и подключить через штекер колонки. Но, если колонки отсутствуют, то можно соорудить небольшой усилитель, работающий на микросхеме
Можно выбрать усиленные сборки TDA2003, 2005, важно, чтобы у них было однополярное питание
Дополнительно стоит установить и усилитель высокой частоты, он поможет увеличить амплитуду сигнала без потери его формы. Изготовить его можно так же как и усилитель низких частот на одном транзисторе. Стоит отдать предпочтение полевым транзисторам.
Установка блока питания
Надеюсь, что эта статья поможет вам осуществить детскую или уже не детскую мечту, и собрать своими руками радиоприемник. Тем более, что это от вас не потребуется каких-то дефицитных деталей, организации рабочего места, да и сами детали конструкции в любой момент могут быть усовершенствованы и заменены на более подходящие.

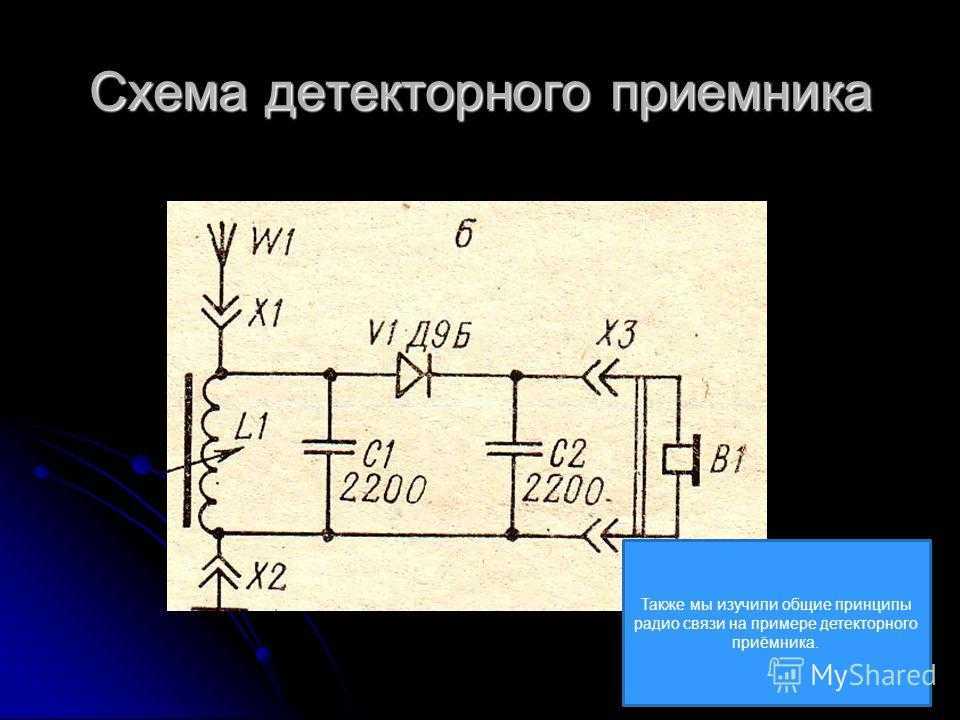

Схема детекторного приемника — описание
Итак для того чтобы смастерить простой детекторный радиоприемник
по нижеприведенной схеме
нам нужно всего 2 детали: германиевый диод (Д9 или Д18) и головной телефон с большим сопротивлением (ТОН-1 или ТОН-2)
Радиоприемник не имеет в своем составе колебательного контура, вследствие этого он не способен улавливать одну конкретную радиостанцию из того количества станций, которые транслируются в данной местности. Но, не смотря на это, он со своей задачей справляется.
Для работы радиоприемника необходима хорошая антенна, в роли которой может выступать кусок провода, заброшенный на дерево и провод заземления. Заземление можно сделать, подсоединив провод к массивному металлическому предмету, например к старому ведру, и закопав его на небольшую глубину.
Интерференция и преобразование ЧМ в АМ
Если контур L1С1 нашего приемника настроить так, чтобы несущая ЧМ сигнала попала на скат резонансной кривой, то ЧМ будет преобразовываться в АМ Посмотрим, какова для этого должна быть добротность контура. Полагая полосу пропускания контура равной удвоенной девиации частоты, получаем Q = fo/2*f = 700 как для верхнего, так и для нижнего УКВ диапазонов.
Реальная добротность контура в детекторном приемнике будет, вероятно, меньше из-за невысокой собственной добротности (порядка 150…200) и шунтирования контура и антенной, и входным сопротивлением детектора. Тем не менее слабое преобразование ЧМ в АМ возможно, и, таким образом, приемник будет еле-еле работать, если его контур слегка расстроить вверх или вниз по частоте.
Однако есть значительно более мощный фактор, способствующий преобразованию ЧМ в АМ, — это интерференция. Очень редко приемник находится в зоне прямой видимости антенны радиостанции, чаще ее закрывают здания, холмы, деревья и другие отражающие предметы. К антенне приемника приходит несколько лучей, рассеянных этими предметами.
Даже в зоне прямой видимости кроме прямого луча к антенне приходит несколько отраженных. Суммарный сигнал зависит как от амплитуд, так и от фаз складывающихся компонент.
Два сигнала складываются, если они в фазе, т. е. разность их путей кратна целому числу длин волн, и вычитаются, если они в противофазе, когда разность их путей составляет то же число длин волн плюс еще пол волны. Но ведь длина волны, как и частота, изменяется при ЧМ! Будет изменяться и разность хода лучей, и их относительный сдвиг фаз. Если разность хода велика, то даже небольшое изменение частоты приводит к значительным сдвигам фаз. Элементарный геометрический расчет приводит к соотношению:
где, дельта t — разность хода лучей, требуемая для сдвига фазы на ± Пи/2, т. е. для получения полной АМ суммарного сигнала; tдельтаf — девиация частоты. Под полной АМ мы здесь понимаем изменение амплитуды суммарного сигнала от суммы амплитуд двух сигналов до их разности. Формулу можно еще более упростить, если учесть, что произведение частоты на длину волны fo*(лямбда) равно скорости света с; дельта t = c/4*дельта f.
Теперь легко сосчитать, что для получения полной АМ двухлучевого ЧM сигнала достаточна разность хода лучей около километра. Если разность хода меньше, то пропорционально уменьшится и глубина АМ. Ну, а если больше?
Тогда за один период модулирующего звукового колебания суммарная амплитуда интерферирующего сигнала несколько раз пройдет через максимумы и минимумы, и искажения при преобразовании ЧM в АМ окажутся чрезвычайно сильными, вплоть до полной неразборчивости звукового сигнала при приеме на АМ детектор.
Интерференция при ЧM — явление чрезвычайно вредное. Она вызывает не только сопутствующую паразитную АМ сигнала, как мы только что видели, но и паразитную фазовую модуляцию, что приводит к искажениям даже при приеме на хороший приемник ЧM
Вот почему важно вынести антенну в то место пространства, где преобладает один сигнал
Всегда лучше использовать направленную антенну, поскольку она увеличивает прямой сигнал и ослабляет отраженные, приходящие с других направлений.
Лишь в нашем случае самого простого детекторного приемника интерференция сыграла полезную роль и позволила прослушать передачу, но передача может быть слышна слабо или с большими искажениями не везде, а лишь в отдельных местах. Этим и объясняются периодические изменения громкости приема в Терлецком парке.
Детекторный приемник
Процесс выделения звука или данных из высокочастотного сигнала называется демодуляцией (процесс обратный модуляции) или иначе – детектированием. Осуществляется демодуляция детектором. За долгую историю радио в качестве детектора использовались различные устройства. Вначале это были кристаллические, жидкостные или магнитные детекторы, затем появились вакуумные диоды (электронные лампы) и, наконец, в качестве детектора стали применяться полупроводниковые элементы.

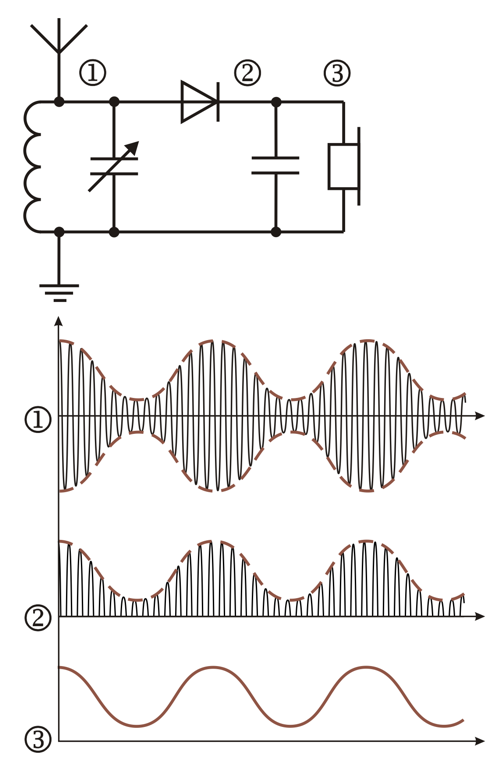

Наглядно процесс детектирования высокочастотного сигнала можно рассмотреть на примере детекторного радиоприемника – прадедушки современных систем связи.
Из принятых антенной ВЧ сигналов выделяется тот, в резонанс с которым настроен колебательный контур. Форма сигнала в точке 1 представляет собой высокочастотный сигнал, модулированный по амплитуде. Задача детектора состоит в том, чтобы «вырезать» положительную полуволну, которая также содержит полезную информацию в виде изменения амплитуды – так называемую огибающую (показана пунктирной линией). Но высокочастотный сигнал нельзя прослушать, для этого нужна звуковая частота. Для удаления ВЧ составляющей в схему после диода включен конденсатор, емкость которого выбрана таким образом, чтобы он пропускал только низкочастотную составляющую сигнала, а высокочастотную, как говорят на радиотехническом сленге, «замыкал на землю». В результате мы имеем сигнал эквивалентный переданному радиопередатчиком.
Конечно, детекторные приемники не используются для серьезных задач и представляют скорей академический интерес. Но на их примере можно проследить процессы, протекающие в более сложных радиоприемных устройствах.
К недостаткам детекторных приемников следует отнести низкую чувствительность и избирательность (возможность принимать конкретную станцию без помех со стороны других станций с близкой частотой), слабый уровень воспроизводимого сигнала. Как видно из схемы, в детекторном радиоприемнике нет даже источника питания – он работает на энергии радиоволн. Уровень этой энергии настолько мал, что позволяет прослушивать на наушники сигналы только мощных близлежащих радиостанций. Детекторный приемник позволяет принимать только амплитудно-модулированные сигналы, которые в настоящее время используются в основном только в коротковолновом и средневолновом радиовещании. В локальном городском радиовещании и телевидении, в системах коммуникаций используют более совершенные виды модуляции: частотную, фазовую, импульсную и т.п.
Несмотря на недостатки, для многих наших пра- или прапрадедушек и бабушек детекторный приемник был единственным окном в информационный мир радио. С его помощью принимались радиосигналы в течение двух десятилетий с начала XX века. Дальнейшие изобретения более совершенных схем и элементов хотя и потеснили первый приемник, но не вытеснили полностью. Детекторные приемники совершенствовали и улучшали, украшали и дорабатывали. Для многих изготовление детекторных приемников было увлечением, а для кого-то становилось профессией. Вплоть до начала третьего тысячелетия для большинства мальчишек путь в электронику начинался с изготовления именно детекторного приемника, несмотря на его вековой возраст.
Сверхгенеративное устройство на FM-диапазоны
FM-приёмник, собранный по модели Е. Солодовникова, несложен в сборке, но обладает высокой чувствительностью (до 1 мкВ). Такие устройства используют для высокочастотных сигналов (более 1МГЦ) с амплитудной модуляцией. Благодаря сильной положительной обратной связи коэффициент возрастает до бесконечности, и схема переходит в режим генерации. По этой причине происходит самовозбуждение. Чтобы его избежать и использовать приёмник как высокочастотный усилитель, установите уровень коэффициента и, когда дойдет до этого значения, резко снизьте до минимума. Для постоянного мониторинга усиления можно использовать генератор пилообразных импульсов, а можно сделать проще.
На практике нередко в качестве генератора выступает сам усилитель. С помощью фильтров (R6C7), выделяющих сигналы низких частот, ограничивается проход ультразвуковых колебаний на вход последующего каскада УНЧ. Для FM-сигналов 100-108 МГц катушка L1 преобразуется в полувиток с сечением 30 мм и линейной частью 20 мм при диаметре провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод с сечением 0,7 мм внутри полувитка. Возможно усиление приёмника для сигналов от 87,5 МГц.
Супергетеродин
Революция произошла в 1913 году, когда гениальный американский изобретатель Эдвин Армстронг предложил схему супергетеродинного приемника. Схема оказалась настолько удачной, что до настоящего времени девять из десяти приемников работают на этом принципе. Смысл загадочного слова супергетеродин заключается в том, что выделенный входным контуром высокочастотный сигнал сначала преобразуется в другую частоту, постоянную для данного типа приемника, а затем на этой, так называемой промежуточной частоте, производится усиление основного сигнала и ослабление мешающих. Благодаря постоянству промежуточной частоты в супергетеродине удается сравнительно простыми средствами получить высокую чувствительность и избирательность приемника.
В чем же прелести супергетеродина и почему он завоевал такую популярность?

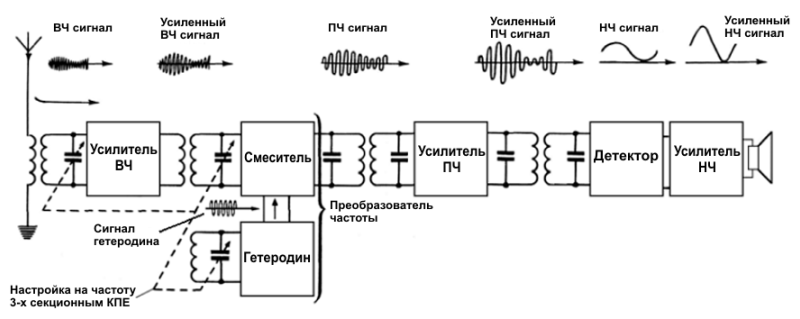

Как видно из блок-схемы, настройка на радиостанцию осуществляется таким же колебательным контуром, как и в детекторном приемнике. Но дальше начинается самое интересное. Диковинное слово гетеродин – это маломощный перестраиваемый генератор (кстати, давший название принципу). «Но это же не передатчик – спросите вы, – зачем в приемнике генератор?». И будете совершенно… не правы. Оказывается, генератор применяется во всех современных приемниках, но его функции отличаются от функций выполняемых в радиопередатчиках.
В приемнике генератор вырабатывает колебания, которые в дальнейшем складываются с радиочастотой. Причем, как видно из схемы, частота гетеродина синхронно изменяется вместе с настройкой входного контура (с помощью многосекционного КПЕ). Это нужно для того, чтобы частота сигнала, полученная после сложения, всегда оставалась постоянной. Это будет промежуточная частота (ПЧ). Она не зависит от выбранного диапазона настройки и от частоты принимаемой радиостанции. Постоянство ПЧ, получаемой на выходе смесителя, позволяет гораздо эффективней отфильтровать нежелательные сигналы соседних радиопередатчиков, эфирные помехи и т.п. Это связано с тем, что конструктивно легче создать качественный фильтр на постоянную частоту, нежели на меняющуюся. Промежуточная частота выбирается таким образом, чтобы ее значение не попадало в область частот передающих радиостанций (обычно 465 кГц в отечественной аппаратуре и 455 кГц – в импортной). Кроме того, относительно низкая ПЧ не так требовательна к качеству применяемых элементов (транзисторов, микросхем, фильтров, конденсаторов). Они могут быть низкочастотными и, следовательно, более дешевыми.
Кроме выделения сигнала входным колебательным контуром, сигнал проходит еще через один настраиваемый контур (после усилителя ВЧ, см. схему). Это позволяет еще в большей степени избавиться от нежелательных входных сигналов. В ламповую эпоху развития радио супергетеродинные приемники оснащались несколькими резонансными каскадами, каждый из которых подстраивался своей секцией КПЕ, управляемой общей ручкой. Появление качественных полупроводниковых приборов позволило упростить механическую часть схемы, а в дальнейшем и вовсе отказаться от механических КПЕ. В современных радиоприемных устройствах механические конденсаторы переменной емкости встречаются очень редко.
Что делать, если нет нужного диода?
Полупроводниковый диод выполняет функции детектора, поэтому его заменить проблематично. Но есть конструкции, которые способны взять на себя роль детектора. И речь идет не про радиолампы или микросхемы. Сделать можно детекторный приемник из лезвия и карандаша, они ставятся вместо диода. Все остальные элементы остаются на своих местах. Вам еще потребуется булавка, ее нужно вставить в заднюю часть карандаша. При этом два элемента должны быть жестко связаны. Карандаш устанавливается к лезвию под углом в 30-45 градусов.
Недостаток такого «детектора» — нужно часто затачивать конец карандаша. А с тупым он работать не будет. Но эта конструкция лишь для общего развития, да на случай апокалипсиса, намного проще окажется использовать диод. За неимением подходящего с легкостью можно установить транзистор. Использовать в нем нужно лишь один p-n-переход. Если вы читаете эту статью, то, скорее всего, знаете, что существуют транзисторы p-n-p и n-p-n типа. Отсюда и нужно отталкиваться, на базу подаете сигнал с колебательного контура, с коллектора снимаете продетектированный. Замена полупроводникового диода найдена, теперь можно начать усовершенствование конструкции радиоприемника.
