Введение

Прежде чем обсуждать концепции и рассматривать примеры, мне хотелось бы удостовериться в том, что вам понятна разница между CSS Grid и CSS Flexbox. Grid — это модуль для создания табличных, двумерных макетов, позволяющих размещать элементы в строках и столбцах макета. Flexbox позволяет размещать элементы только по строкам или только по столбцам, то есть — в одном измерении.

Если вы совершенно не знакомы с технологиями Grid и Flexbox — взгляните на эту мою статью. Если вы с ними знакомы — это замечательно, это значит, что мы можем перейти к исследованию их различий и к разговору о том, кода и почему каждую из них стоит использовать.

Преимущества и недостатки

Использование импульсных трансформаторов объясняется следующими преимуществами:

высокими показателями выходной мощности;
небольшой массой и габаритными размерами;
высокой эффективностью, благодаря снижению энергетических потерь;
меньшей ценой при сопоставимых характеристиках;
высокой надёжностью по причине наличия схем защиты.

Разобранный импульсный трансформатор Малая масса достигается посредством возрастания частоты импульса. Это приводит к уменьшению объёма конденсаторов и простоте схемы выпрямления.

Возрастание коэффициента полезного действия обеспечивается, благодаря сокращению энергетических потерь.

Уменьшение габаритов связано со снижением количества использованных материалов. Это основная причина удешевления данной продукции. Ещё одно достоинство малых размеров – возможность применения устройства в малогабаритных электротехнических изделиях.

Недостатки связаны со сложностью в ремонте по причине отсутствия в схеме гальванической развязки наличии помех высокой частоты, в связи с особенностями конструкции и принципа действия устройства.

Чтобы предупредить влияние высокочастотных помех, нередко приходится прибегать к использованию специальных защитных средств, если применяется оборудование, для которого такие факторы нежелательны. В некоторых случаях, в связи с помехами, применение импульсных трансформаторов оказывается невозможным.

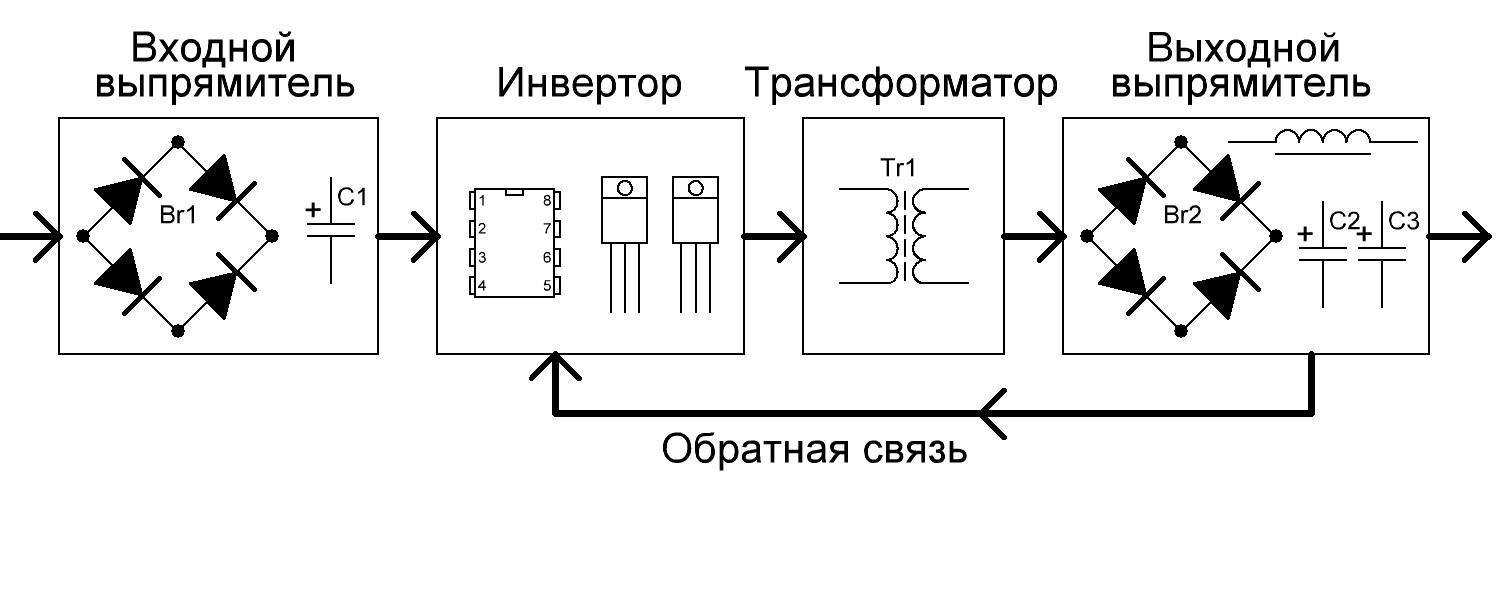

Импульсные блоки питания: как работает структурная схема и взаимодействуют ее части — краткое пояснение

Правило №1 всех ИБП: чем выше рабочая частота, тем лучше. Преобразование электроэнергии выполняется не на промышленных 50 герц, а на более высоких сигналах в пределах 1÷100кГц.

За счет этого снижаются потери и общий вес всех элементов, но усложняется технология. Принципы работы импульсного блока питания помогает понять его структурная схема.

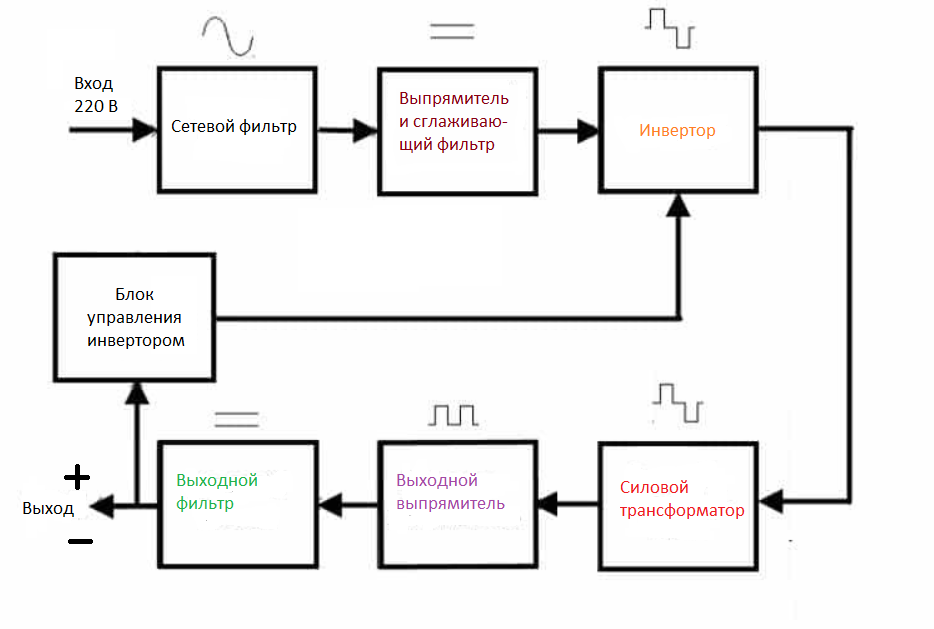

Показываю ее составные части прямоугольниками, связи стрелками, а форму выходного сигнала из каждого блока — мнемонической фигурой преобразованного напряжения (темно синий цвет сверху).

Сетевой фильтр пропускает через себя промышленную синусоиду. Одновременно он отделяет из нее все посторонние помехи.

Очищенная от помех синусоида поступает на выпрямитель со сглаживающим фильтром. Он превращает полученную гармонику в сигнал напряжения строго постоянной формы действующей величины.

Следующим этапом начинается работа инвертора. Он из постоянного стабилизированного сигнала формирует высокочастотные колебания уже не синусоидальной, а практически строго прямоугольной формы.

Преобразованная в подобный вид электрическая энергия поступает на силовой высокочастотный трансформатор, который, как и обычный аналоговый, видоизменяет ее на пониженное напряжение с увеличенным током.

После силового трансформатора наступает очередь работы выходного выпрямителя.

Заключительным звеном работает сглаживающий выходной фильтр. После него на блок управления бытового прибора поступает стабилизированное напряжение постоянной величины.

Качество работы импульсного блока поддерживается за счет создания в рабочем состоянии обратной связи, реализованной в блоке управления инвертора. Она компенсирует все посадки и броски напряжения, вызываемые колебаниями входной величины или коммутациями нагрузок.

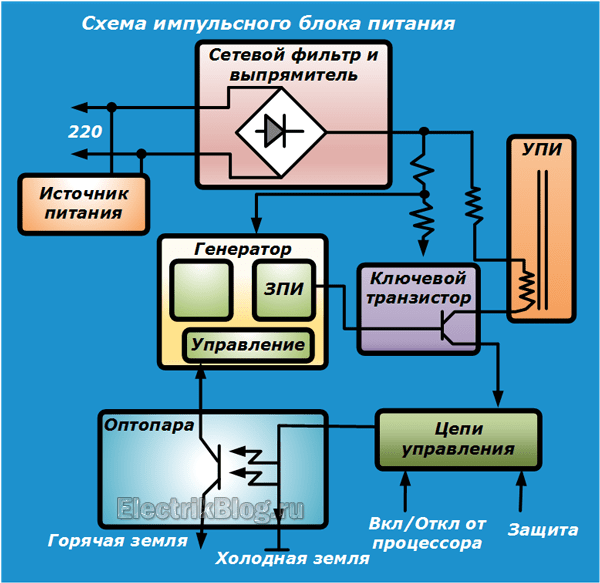

Пример монтажа деталей показан на фотографии платы импульсного блока питания ниже.

Сетевой выпрямитель имеет в своем составе предохранитель на основе плавкой вставки, диодный мост, электромеханический фильтр, набор дросселей, конденсаторы развязки со статикой.

Накопительная емкость сглаживает пульсации.

Генератор инвертора на основе силового ключевого транзистора в комплекте с импульсным трансформатором выдает напряжение на выходной выпрямитель с диодами, конденсаторами и дросселями.

Оптопара в узле обратной связи обеспечивает оптическую развязку электрических сигналов.

Разберем все эти части подробнее.

Разновидности

Выделяют разные типы импульсной схемы силового оборудования. Агрегаты отличаются в первую очередь формой конструкции. От этого зависят эксплуатационные характеристики. По виду обмотки различают агрегаты:

Тороидальный.
Броневой.
Стержневой.
Бронестержневой.

Поперечное сечение сердечника бывает прямоугольное, круглое. Маркировка обязательно содержит информацию об этом факте. Также различают тип обмоток. Катушки бывают:

Спиральные.
Цилиндрические.
Конические.

В первом случае индуктивность рассеивания будет минимальной. Представленный тип преобразователя применяется для автотрансформаторов. Намотка при этом выполняется из фольги или тенты из специального материала.

Цилиндрический тип обмотки характеризуется низким показателем рассеивания индуктивности. Это простая , технологичная конструкция.

Конические разновидности значительно уменьшают рассеивание индуктивности. Емкость обмоток при этом мало увеличивается. Изоляция между двумя слоями обмоток пропорциональна напряжению между первичными витками. Толщина контуров увеличивается от начала к концу.

Представленное оборудование отличается различными эксплуатационными характеристиками. В их число входят габаритная мощность, напряжение на первичной, вторичной обмотке, масса и размер. При указании маркировки учитываются перечисленные характеристики.

Пример разработки двуполярного источника

Рассмотрим пример практической реализации двуполярного источника напряжения, описанного в предыдущем разделе. Этот пример — часть реально разрабатывавшегося автором устройства, для питания которого потребовался маломощный малогабаритный вторичный источник. Конечно, у каждого разработчика не только свои требования к создаваемой схеме, но и свои пути поиска решений. Автор надеется на то, что кому-то может пригодиться его опыт, а также на то, что кто-нибудь из читателей поделится своим опытом решения подобных задач, например, участвуя в обсуждении .

Сформулируем требования к разрабатываемому изделию:

Устройство должно работать с разнообразными стандартными постоянными напряжениями вторичного питания, принятыми в радиоэлектронной аппаратуре. Определим диапазон входных напряжений от +4,5 до +12,5 В. Таким образом, будущий источник питания сможет работать от стандартных напряжений +5, +9 и +12 В.
На выходе источника должны быть напряжения +11 и –11 В.
Ток нагрузки для обоих выходных напряжений 0,1 А.
Диапазон рабочих температур — индустриальный, от –40 до +85 °C.
Габариты устройства должны быть минимальными, вертикальный габарит не должен превышать 3 мм.
Источник должен иметь возможность выключения при переводе всего устройства в режим пониженного потребления.
Источник предназначен для питания точных аналоговых схем, поэтому уровень создаваемых помех должен быть минимальным. В частности, специфика работы этих схем требует внешней синхронизации преобразователя.
Серийность изделия — малая, до нескольких десятков штук в год.

Будем продвигаться в следующем порядке:

Выберем микросхему преобразователя.
Определим параметры остальных компонентов схемы.
Проведем моделирование преобразователя для проверки правильности расчетов.

Экранирование импульсных источников питания

Эффективность действия экранов, предназначенных для ослабления действия ВЧ–помех на функциональные устройства, расположенные рядом с сетевым импульсным источником питания, определим как уменьшение экраном величины напряженности магнитного и/или электрического полей. Эффективностью экранирования (Э) называется отношение величины напряженности электрического (E_эл) и магнитного (H_м) полей в экранируемом пространстве при отсутствии и наличии экрана :

где E_эл и H_м — напряженности падающей волны, а E’_эл и H’_эл — напряженности прошедшей волны непосредственно на выходе экрана. В радиоэлектронике эффективность экранирования (К_э) выражают в децибелах (дБ).

Для электромагнитной волны, падающей на металлическую поверхность экрана, существуют два вида потерь. Волна частично отражается от поверхности, а преломленная волна по мере распространения в среде ослабляется (потери на поглощение).

Общая эффективность экранирования материала равна сумме потерь на поглощение К_погл и потерь на отражение К_отр при условии пренебрежения явлением многократного отражения в тонких экранах.

При прохождении электромагнитной волны в среде ее амплитуда уменьшается экспоненциально. В результате этого токи, индуцируемые в среде, вызывают потери, в итоге происходит нагрев вещества экрана. Расстояние, которое волна должна пройти до того, как будет ослаблена в «e» (≈ 2,72) раз, то есть до 37% своего первоначального значения, характеризуется глубиной проникновения или глубиной скин-слоя (Δf).

Глубину скин-слоя в миллиметрах можно определить как:

где F — частота волны; μ — относительная магнитная проницаемость; σ_отн — относительная удельная проводимость, равная σ_мат/σ_меди, (в числителе — удельная проводимость материала экрана, а в знаменателе — удельная проводимость меди).

В таблице 1 приведены данные для глубины проникновения (глубины скин-слоя) Δf некоторых материалов, применяемых для экранов.

Таблица 1. Глубина скин-слоя в зависимости от материала
Частота F, МГц	Глубина скин-слоя Δf , мм, для материалов экрана
алюминий	медь	сталь
10–4	8,5	6,6	0,66
10–3	2,7	2,1	0,203
10–2	0,84	0,66	0,076
10–1	0,28	0,203	0,02
I	0,076	0,073	0,0076
10	0,025	0,02	0,002

Потери на поглощение в дБ определим по формуле :

где h_э — толщина экрана в мм.

Значения относительной удельной проводимости и относительной магнитной проницаемости различных материалов приведены в таблице 2.

Таблица 2. Удельная проводимость и относительная магнитная проницаемость материалов экрана
Материал	σ_отн	μ
Серебро	1,05	1
Медь отожженная	1,0	1
Алюминий	0,61	1
Латунь	0,26	1
Никель	0,2	1
Олово	0,15	1
Сталь	0,1	1000
Сталь нержавеющая	0,02	500

Анализ выражения (5) для стальных, медных и алюминиевых экранов дает следующие значения К_погл при толщине экрана 0,25 мм (таблица 3).

Таблица 3. Значения *К_погл* при толщине экрана 0,25 мм
Частота F, МГц	К_погл, дБ, при h = 0,25 мм для материала экрана
сталь	медь	алюминий
0,5	231,5	23,15	18,1
1,0	327,5	32,75	25,6
10	1035,5	103,55	81
100	3275	327,5	255,8

Потери на отражение электрического поля К_отр.эл найдем по формуле :

где |Z_э| — модуль полного сопротивления экрана, вычисляемый, в свою очередь, по формуле:

а r — расстояние от источника помех до экрана, м.

В свою очередь, потери на отражение магнитного поля по определяются в соответствии с выражением:

Анализ выражений (6) и (7) для малогабаритных высокочастотных ИВЭ, в которых расстояние от экрана, выполненного из различных металлов, до источников электромагнитных помех достаточно мало (например, r = 7 мм), дает следующие значения К_отр.эл и К_отр.м (таблица 4).

Таблица 4. Значение значения *К_отр.эл* и *К_отр.м*экранов в зависимости от материала
Частота F, МГц	К_отр эл, дБ	К_{отр м}, дБ
медь	алюминий	сталь	медь	алюминий	сталь
0,5	193,9	191,7	150,9	28,5	26,3	—
1,0	184,8	182	144,8	31,5	19,4	—
10	154,9	152	114,9	41,5	39,4	1,5
100	124,8	122,7	84,8	51,5	39,4	11,5

В заключение отметим, что электрическое и магнитное поле экранируется одними и теми же конструкциями, но действуют они поразному. Токи, протекающие по экрану под влиянием магнитного поля, значительно превосходят токи, наблюдаемые при экранировании электрического поля. Объясняется это тем, что токи, возбуждаемые магнитным полем, протекают в коротком замкнутом поверхностном слое тела самого экрана, сопротивление которого невелико. В то же время в цепь тока, протекающего при электрическом экранировании, всегда включено большое сопротивление паразитной емкости между экранируемой точкой и экраном.

Общая часть

Всем доброго времени суток! Представляю Вашему вниманию типовую работу «Указания по расчету нагрузок трансформаторов тока» №48082-э «Теплоэлектропроект».

Вторичная нагрузка на трансформаторы тока (ТТ) складывается из:

а) сопротивления проводов — rпр;
б) полного сопротивления реле и измерительных приборов — Zр и Zп;
в) переходного сопротивления принимаемого равным — rпер = 0,05 Ом.

Согласно ГОСТ трансформаторы тока должны соответствовать одному из следующих классов точности: 0,5; 1; 3; 5Р; 10Р.

Класс точности 0,5 должен обеспечиваться при питании от трансформатора тока расчетных счетчиков. При питании щитовых измерительных приборов класс точности трансформаторов тока должен быть не ниже 3. При необходимости для измерения иметь более высокий класс точности трансформаторы тока должны выбираться по классу точности на ступень выше, чем соответствующий измерительный прибор.

Например: для приборов класса 1 трансформаторов тока должен обеспечивать класс 0,5; для приборов — 1,5 трансформаторов тока должен обеспечивать класс точности 1,0.

Требования к трансформаторам тока для релейной защиты рассмотрены ниже.

При расчете нагрузки на ТТ в целях упрощения допускается сопротивления элементов вторичной цепи ТТ складывать арифметически, что создает некоторый расчетный запас.

Потребление токовых обмоток релейной и измерительной аппаратуры приведено в разделе «7. Справочные данные по потреблению релейной аппаратуры». Для удобства и упрощения расчета в указанных приложениях потребление дано в Омах. Для тех приборов и реле, для которых в каталогах указано их потребление в ВА, сопротивление в Омах определяется по выражению

где: S – потребляемая мощность по токовым цепям, ВА; I – ток, при котором задана потребляемая мощность, А.

При расчете сопротивления проводов (кабеля) во вторичных цепях ТТ используется:

где:

rпр — активное сопротивление проводов (жилы кабеля) от трансформатора тока до прибора или реле, Ом;
l – длина провода (кабеля) от трансформатора тока до места установки измерительных приборов или релейной аппаратуры, м;
S – сечение провода или жилы кабеля, мм2;
γ –удельная проводимость, м/Ом.мм2(для меди γ = 57, для алюминия γ =34,5).

Конструкция

Силовые трансформаторы делаются масляными, сухими. Высоковольтный аппарат представляет собой сложное инженерное оборудование.

В аппарат входит:

Станина установки.
Прямоугольный масляный бак.
Термосифонный фильтр.
Магнитопроводы.
Обмотки низкого потенциала (2-слойная цилиндрическая).
Обмотки высокой амплитуды.
Вводные проходные изоляторы 2 классов амплитуды.
Расширительная ёмкость.
Газовое реле.
Переключающее устройство РПН.
Моторный привод.
Радиаторы с вентиляторами, охладителями.
Привод переключающего устройства.
Запорная арматура по маслу, воде, газу.

По количеству фаз трансформаторы выпускают: однофазные, трёхфазные.

Быстрая переделка силового трансформатора лампового телевизора

Нынче полупроводниковые телевизоры с их импульсными блоками питания навсегда вытеснили тяжёлые и громоздкие ламповые телевизоры, однако у многих «Плюшкиных» они ещё в большом количестве пылятся в гаражах и сараях. Поэтому, нет никакой сложности, найти от такого телевизора силовой трансформатор. Переделка такого трансформатора под ваши потребности элементарна.

Мощности таких трансформаторов бывают от 80 до 350 Ватт, всё определялось телевизором. В чёрно-белом телевизоре трансформатор – слабее, а в цветном – мощнее. Конструкция трансформатора – двухкаркасная на О-образном спиральном сердечнике. Сердечник трансформатора состоит из двух подковообразных половин, входящих внутрь катушек трансформатора. На обеих катушках намотаны одинаковые обмотки, с одинаковым количеством витков. Как правило, на катушках имеется табличка, на которой расписаны сетевые и все выходные обмотки с номерами выводов, напряжений и токов.

Вы можете использовать уже имеющиеся обмотки, с подходящим для Вас напряжением, а можете смотать вторичные обмотки и намотать новые, тем самым использовать полную мощность трансформатора. Удобство заключается в лёгкой разборке-сборке, расчётах новых обмоток. На катушках сначала намотаны первичные обмотки, потом стоит экранирующая фольга, а потом намотаны вторичные обмотки. Поэтому, при сматывании не нужных обмоток, Вы не допустите ошибку, смотав первичную обмотку.

Разбирается трансформатор обыкновенным гаечным ключом на 10 или на 12. Для этого необходимо открутить всего две гайки стягивающие скобы трансформатора, после чего, половины сердечника свободно вынимаются из катушек.

Перед разборкой катушек, внимательно изучите табличку, найдите в ней обмотку на наименьшее напряжение, а при сматывании этой обмотки посчитайте количество витков. Поделив подсчитанное количество витков на напряжение, значащееся в табличке, Вы узнаете количество витков вторичной обмотки трансформатора, приходящееся на один вольт. Умножив это число на то напряжение, которое хотите получить на выходе трансформатора, Вы узнаете количество витков, которое необходимо будет намотать.

Мотать можете другим проводом, а можете и тем, который смотали с трансформатора. Мотать надо виток к витку. Для получения достаточного выходного тока, можно мотать обмотки проводом, сложенным вдвое, втрое и даже вчетверо, а можете намотать несколько обмоток с одинаковым количеством витков, а потом, после сборки трансформатора, спаять их параллельно.

Слои обмоток в трансформаторе проложены трансформаторной бумагой, пропитанной парафином, при сматывании витков, снимайте её аккуратно, не рвите. При намотке используйте эту бумагу снова.

Трансформаторы от ламповых телевизоров – это «сила», главное ума много не надо. С их использованием получаются отличные зарядные устройства, мощные блоки питания, как в составе конструируемых аппаратов, так и используемые самостоятельно.

В домашнем хозяйстве бывает необходимо оборудовать освещение в сырых помещениях: подвале или погребе и т.д. Эти помещения имеют повышенную степень опасности поражения электрическим током. В этих случаях следует пользоваться электрооборудованием рассчитанным на пониженное напряжение питания, не более 42 вольт .Можно пользоваться электрическим фонарем с батарейным питанием или воспользоваться понижающим трансформатором с 220 вольт на 36 вольт.Рассчитаем и изготовим однофазный силовой трансформатор 220/36 вольт, с выходным напряжением 36 вольт с питанием от электрической сети переменного тока напряжением 220 вольт.Для освещения таких помещений подойдет электрическая лампочка на 36 Вольт и мощностью 25 — 60 Ватт. Такие лампочки с цоколем под обыкновенный электропатрон продаются в магазинах электротоваров. Если вы найдете лампочку на другую мощнось, например на 40 ватт , нет ничего страшного — подойдет и она. Просто трансформатор будет выполнен с запасом по мощности.

Как намотать импульсный трансформатор?

Вначале нужно подготовить ферритовое кольцо.

Для того чтобы провод не прорезал изоляционную прокладку, да и не повредился сам, желательно притупить острые кромки ферритового сердечника. Но, делать это не обязательно, особенно если провод тонкий или используется надёжная прокладка. Правда, я почему-то всегда это делаю.

При помощи наждачной бумаги скругляем наружные острые грани.

То же самое проделываем и с внутренними гранями кольца.

Чтобы предотвратить пробой между первичной обмоткой и сердечником, на кольцо следует намотать изоляционную прокладку.

В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, лавсановую плёнку или даже бумагу.

При намотке крупных колец с использованием провода толще 1-2мм удобно использовать киперную ленту.

Иногда, при изготовлении самодельных импульсных трансформаторов, радиолюбители используют фторопластовую ленту – ФУМ, которая применяется в сантехнике.

Работать этой лентой удобно, но фторопласты обладают холодной текучестью, а давление провода в области острых краёв кольца может быть значительным.

Во всяком случае, если Вы собираетесь использовать ленту ФУМ, то проложите по краю кольца полоску электрокартона или обычной бумаги.

При намотке прокладки на кольца небольших размеров очень удобно использовать монтажный крючок.

Монтажный крючок можно изготовить из куска стальной проволоки или велосипедной спицы.

Аккуратно наматываем изолирующую ленту на кольцо так, чтобы каждый очередной виток перехлёстывал предыдущий с наружной стороны кольца. Таким образом, изоляция снаружи кольца становится двухслойной, а внутри – четырёх-пятислойной.

Для намотки первичной обмотки нам понадобится челнок. Его можно легко изготовить из двух отрезков толстой медной проволоки.

Необходимую длину провода обмотки определить совсем просто. Достаточно измерить длину одного витка и перемножить это значение на необходимое количество витков. Небольшой припуск на выводы и погрешность вычисления тоже не помешает.

Пример

34(мм) * 120(витков) * 1,1(раз) = 4488(мм)

Если для обмотки используется провод тоньше, чем 0,1мм, то зачистка изоляции при помощи скальпеля может снизить надёжность трансформатора. Изоляцию такого провода лучше удалить при помощи паяльника и таблетки аспирина (ацетилсалициловой кислоты).

Будьте осторожны! При плавлении ацетилсалициловой кислоты выделяются ядовитые пары!

Если для какой-либо обмотки используется провод диаметром менее 0,5мм, то выводы лучше изготовить из многожильного провода. Припаиваем к началу первичной обмотки отрезок многожильного изолированного провода.

Изолируем место пайки небольшим отрезком электрокартона или обыкновенной бумаги толщиной 0,05… 0,1мм.

Наматываем начало обмотки так, чтобы надёжно закрепить место соединения.

Те же самые операции проделываем и с выводом конца обмотки, только на этот раз закрепляем место соединения х/б нитками. Чтобы натяжение нити не ослабло во время завязывания узла, крепим концы нити каплей расплавленной канифоли.

Если для обмотки используется провод толще 0,5мм, то выводы можно сделать этим же проводом. На концы нужно надеть отрезки полихлорвиниловой или другой трубки (кембрика).

Затем выводы вместе с трубкой нужно закрепить х/б нитью.

Поверх первичной обмотки наматываем два слоя лакоткани или другой изолирующей ленты. Это межобмоточная прокладка необходима для надёжной изоляции вторичных цепей блока питания от осветительной сети. Если используется провод диаметром более 1-го миллиметра, то неплохо в качестве прокладки использовать киперную ленту.

Если предполагается использовать выпрямитель с нулевой точкой, то можно намотать вторичную обмотку в два провода. Это обеспечит полную симметрию обмоток. Витки вторичных обмоток также должны быть равномерно распределены по периметру сердечника. Особенно это касается наиболее мощных в плане отбора мощности обмоток. Вторичные обмотки, отбирающие небольшую, по сравнению с общей, мощность, можно мотать как попало.

Если под рукой не оказалось провода достаточного сечения, то можно намотать обмотку несколькими проводами, соединёнными параллельно.

На картинке вторичная обмотка, намотанная в четыре провода.

Вернуться наверх к меню.

Расчёт показателей

Импульсный трансформатор не только выпускается на производстве, но и создаётся самостоятельно. Чтобы изготовленное своими руками устройство выполняло свои функции без ошибок и сбоев, потребуется предварительно рассчитать:

площадь сердечника (в его поперечном сечении),
минимальное число витков обмотки,
диаметр сечения проводов для контуров,

Определив значение основных параметров, не составит труда узнать габаритную мощность ИТ. Верные расчёты помогут создать импульсный трансформатор, который при относительно небольшом весе будет обладать высоким коэффициентом полезного действия, расширенным диапазоном напряжения. При этом затраты на самостоятельное изготовление устройства будут очень небольшими.

Какие бывают виды и где применяются

Разделить импульсники можно по разным признакам. По выходному напряжению они делятся на:

однополярные с одним уровнем напряжения;
ондополярные с несколькими уровнями напряжения;
двухполярные.

Эти типы можно комбинировать как угодно – принципиальных ограничений нет. Можно создать блок питания, например, с несколькими однополярными напряжениями (+5 В, +24 В) и с двуполярным (±12 В), или с двумя двуполярными выходами (±12 В, ±5 В). Все зависит от области применения.

Более интересной является информация о типе стабилизации. Здесь ИИП можно разделить на категории:

Нестабилизированные источники. У них выходное напряжение зависит от нагрузки. Могут быть применены для питания оконечных устройств аудиоаппаратуры (усилители и т.п.).
Стабилизированные источники. У таких устройств от нагрузки могут не зависеть напряжение, ток или и то, и другое. Источники со стабилизированным напряжением используются, например, в качестве БП для компьютеров и серверов, или для заряжания кислотно-свинцовых аккумуляторов. Стабилизированный ток подойдет для зарядных устройств для других типов АКБ.
Регулируемые источники. У них уровень выходного напряжения и тока можно выставлять в определенных пределах в зависимости от потребности. Такие устройства используются в качестве лабораторных источников питания.

Описать все области использования импульсников невозможно. Они применяются там, где надо получить большой ток от легкого и компактного источника.

Также можно разделить ИИП по схемотехнике:

с импульсным трансформатором;
с накопительной индуктивностью.

В схемотехнику можно углубляться и дальше и классифицировать БП по другим критериям, но это принципиального значения не имеет.

Алгоритм работы ИБП

Принцип действия ИБП прост: напряжение на входе выпрямляется и преобразуется в электронные высокочастотные импульсы. На выходе электроцепь формирует сигнал ООС, которым осуществляется регулировка импульсов.

Преимущества использования импульсного БП очевидны:

небольшие размеры и вес;
малое энергопотребление;
простота в сборке;
низкие энергопотери;
высокий КПД;
наличие защиты;
низкая цена на комплектующие.

К минусам применения ИБП относят наличие электромагнитных помех ввиду их работы на импульсах высокой частоты.

В персональных стационарных компьютерах, как правило, применяют ИБП с силовым трансформатором. Для работы силовой прибор использует свойства и принципы электромагнитной индукции. Это дает возможность передавать ток без существенных потерь на большие расстояния.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

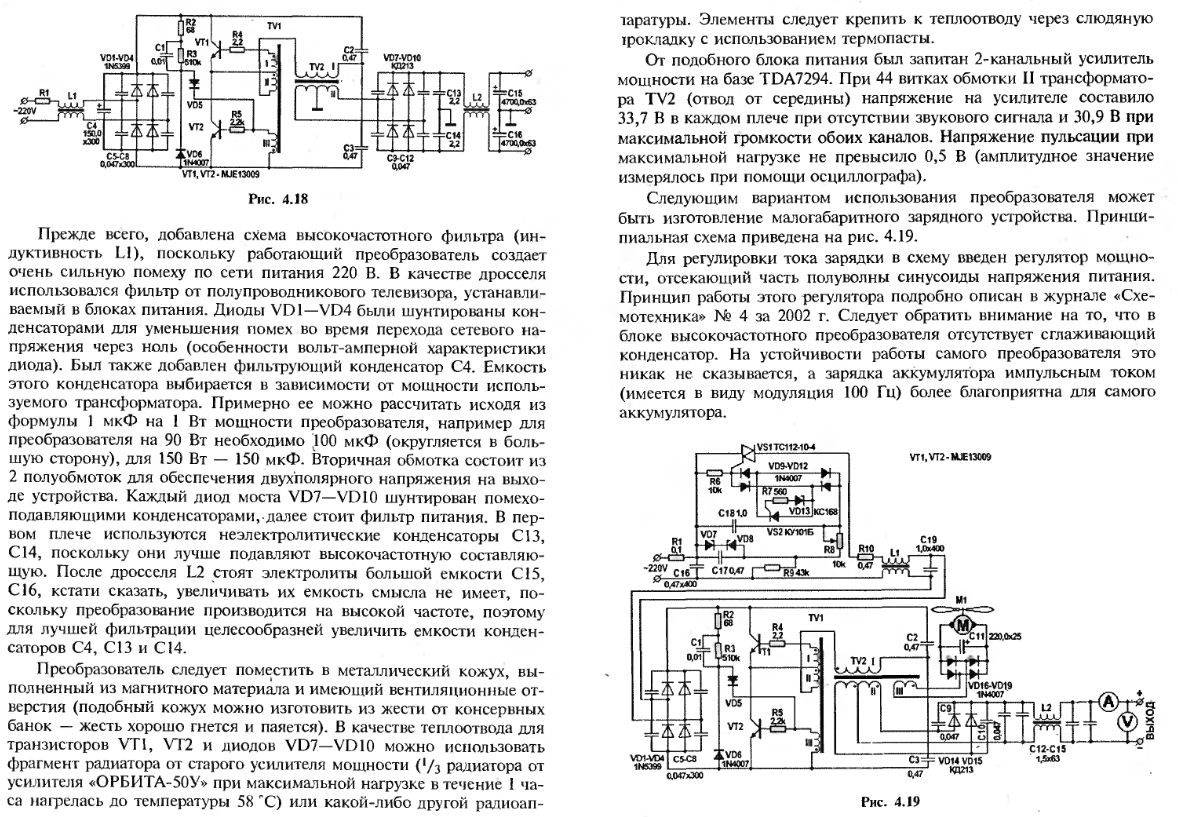

Здесь мы поговорим об импульсных блоках питания (ИБП), которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах.

Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Основной принцип, положенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Гц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.

Преобразование осуществляется с помощью мощного транзистора, работающего в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый –выполняется по схеме импульсного автогенератора (например, такой использовался в ИБП телевизоров 3 – 4 УСЦТ) и второй – с внешним управлением (используется в большинстве современных радиоэлектронных устройств).

Поскольку частота преобразователя обычно выбирается от 18 до 50 кГц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно компактны, что является немаловажным параметром для современной аппаратуры.

В ИБП используются два принципа реализации цепей слежения – «непосредственный» и «косвенный». Выше описанный метод называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора (рисунок 2).

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.

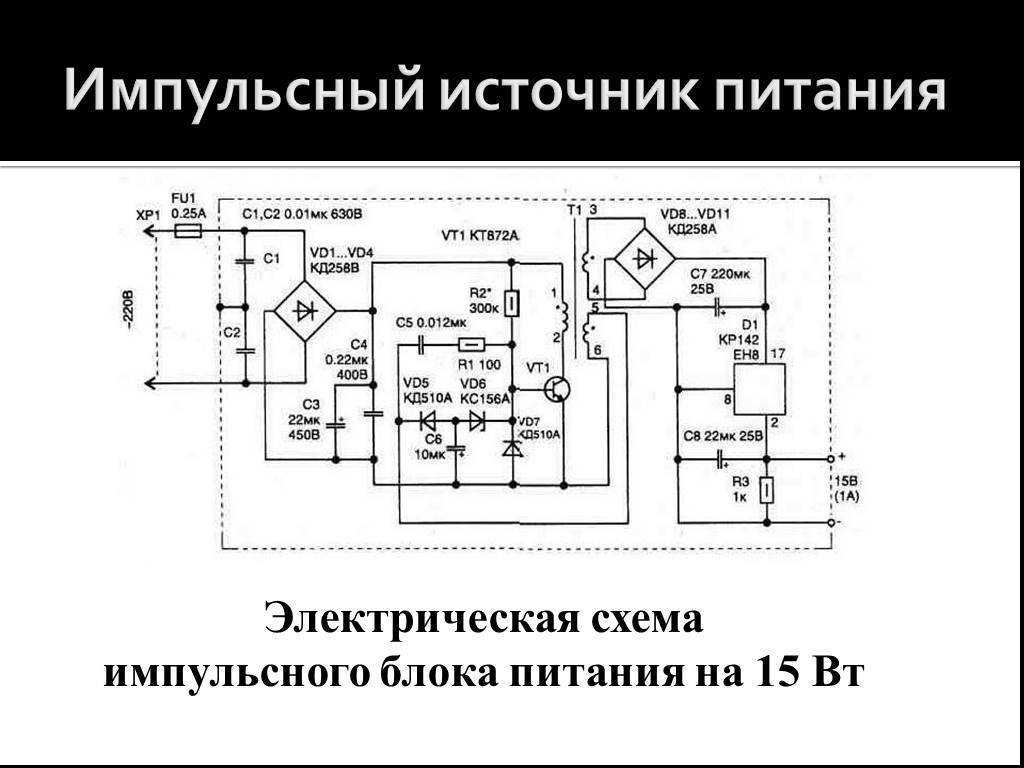

Структурная и принципиальная схема основных частей блока

Обобщенная структурная схема импульсного БП.

На входе блока питания устанавливается сетевой фильтр. Принципиально на работу самодельного или промышленного импульсного блока питания он не влияет – все будет функционировать без него. Но отказываться от схемы фильтрации нельзя – из-за крайне нелинейной формы потребляемого тока импульсные источники интенсивно «сыплют» помехами в бытовую сеть 220 вольт. По этой причине работающие от этой же сети устройства на микропроцессорах и микроконтроллерах – от электронных часов до компьютеров – будут работать со сбоями.

Схема сетевого фильтра.

Назначение входного устройства — защита от двух видов помех:

синфазной (несимметричной) – возникает между любым проводом и землей (корпусом) БП;
дифференциальной (симметричной) – между проводами (полюсами) питания.

Фильтр, как и весь блок питания, на входе защищен предохранителем F (плавким или самовосстанавливающимся). После предохранителя стоит варистор – резистор, сопротивление которого зависит от приложенного напряжения. Пока входное напряжение в норме, сопротивление варистора велико и он не оказывает никакого действия на работу схемы. Если напряжение повышается, сопротивление варистора резко просаживается, что вызывает увеличение тока и сгорание предохранителя.

Статья по теме: Из чего состоит блок питания компьютера

Конденсаторы Cx блокируют дифференциальные помехи на входе и выходе фильтра в диапазоне до 30 МГц. На частоте 50 Гц их сопротивление велико, поэтому влияния на сетевое напряжение они не оказывают. Их емкость может быть выбрана от 10 до 330 нФ. Резистор Rd устанавливается для безопасности – через него разряжаются конденсаторы после отключения питания.

Синфазные помехи подавляет фильтр на Cy и L. Их значения для частоты среза f связаны формулой Томпсона:

f=1/(2*π*√L*C), где:

f – частота среза в кГц (берется частота преобразования импульсника);
L – индуктивность дросселя, мкГн;
С – емкость Cy, мкФ.

Синфазный дроссель наматывается на ферритовом кольце. Обмотки одинаковые, мотаются на противоположных сторонах.

Конструктив синфазного дросселя.

В отличие от выходного фильтра, на расчет элементов фильтра защиты от помех номинальный ток БП не влияет, за исключением провода, которым наматывается дроссель.

После фильтра сетевое напряжение выпрямляется. В большинстве случаев используется стандартный двухполупериодный мостовой выпрямитель.
